Hantek 2d72 обзор: Портативный двухканальный цифровой осциллограф Hantek 2D72

Fnirsi 1С15 за $60 или Hantek 2D72 за $100 / Инструменты / iXBT Live

Наконец-то получилось сравнить непосредственно два крутых осциллографа — мультикомбайн от Hantek 3-в-1 и новинку от Fnirsi: 2D72 vs. 1C15. Учитывая, что оба осциллографа бюджетные, а характеристики заявлены профессиональные — выбор будет не легкий.

 Для того, чтобы далее можно было ориентироваться по осциллографам, сразу привожу ссылки:

 цифровой осциллограф Hantek 3-в-1 250MSa/S

Hantek в наличии в России, на выбор модификации 2С42 / 2С72 / 2D72 2D72. В описании 2 — это два канала, C/D — это отсутствие или наличие встроенного цифрового генератора AWG, и цифры 42/72 это полоса рабочих частот 40 либо 70 МГц. А вот со вторым все просто — модификация всего одна, да и в продаже модель совершенно недавно.

Цифровой осциллограф FNIRSI 1C15 100 MHz

 Рекомендую постараться и взять купон на скидку ($12 от $12.01) на эту модель.

 Купон на скидку $12 на FNIRSI

 Далее непосредственно перехожу к сравнению моделей.

Таблица сравнения характеристик — заявленные параметры практически близки, но нужно делать скидку и на стоимость.

Тип	1С15	2D72
Внешний вид
Частота семплирования	200MSa/S	250MSa/S
Полоса	110 МГц	70 МГц
Дисплей	320 х 240 точек (2,4″)	320 х 240 точек (2,8″)
Количество каналов	1	2
Питание	Литиевая батарея 3000 мAч 3,7V	Элемент 18650 3000 мAч 3,7V
Комплектация	Зарядный кабель, щуп Р6100, кейс	Зарядный кабель USB-C, щуп Р6100, пара щупов с крокодилами, щупы мультиметра, инструкция, кейс
Функции	Сохранение снимков	Встроенный генератор сигналов, мультиметр
Размеры, масса	115 х 75 х 35 мм, 230г	200 х 100 х 40 мм, 630 г.

 Начну с описания новинки — осциллографа 1С15 от FNIRSI.

 Предварительный обзор на осциллограф 1С15 уже был некоторое время назад.

 На вид — это один из самых компактных осциллографов, которые я держал в руках. Самый карманный размер. В комплекте есть щуп и чехол для хранения и переноски.

 Дисплей небольшой — 2,4″. Управление с помощью блока клавиш и 4-х позиционного джойстика. Выключатель внизу, один BNC коннектор в верху, утоплен.

 В комплекте есть щуп P6100 (100 МГц) BNC.

 Неплохой щуп с делителем 1х/10х и компенсацией.

 Клавиатурный блок сделан интересно — горячие клавиши для переключения режимов, развертки, триггеры.

 Обратите внимание на интересный джойстик — он имеет четыре положения, которые облегчают навигацию по меню. Подобное функции очень не хватает у его конкурента от Hantek.

Кстати, силиконовый защитный чехол легко снимается.

 Выключатель расположен на нижнем торце устройства. Там же индикатор зарядки. На мой взгляд, не самое удачное решение — из-за выпирающего «флажка» переключателя осциллограф нельзя поставить стоя.

 Дисплей очень даже неплохой, с подсветкой, осциллограммы выглядят контрастно. Производитель обещает своевременное обновление прошивок и поддержку.

 Разъем для подзарядки расположен вверху устройства. Коннектор для единственного канала BNC — там же.

Собственно говоря, на фото оба героя статьи — Hantek и новый Fnirsi.

Теперь пару слов о крайне популярной модели от Hantek — в моем случае это 2D72. Если интересно — постараюсь подготовить статью о сравнении и доработке моделей 2D42/2D72, ну а пока есть подробное сравнение двух популярных моделей ADS5012H и Hantek 2D42. Если говорить про осциллограф ADS5012H (он же FNIRSI 5012H) то он интересен своей компактностью при заявленных 100 МГц. Цена также смешная. С другой стороны у 2D72 идет сразу два канала, что просто незаменимо при ряде тестов.

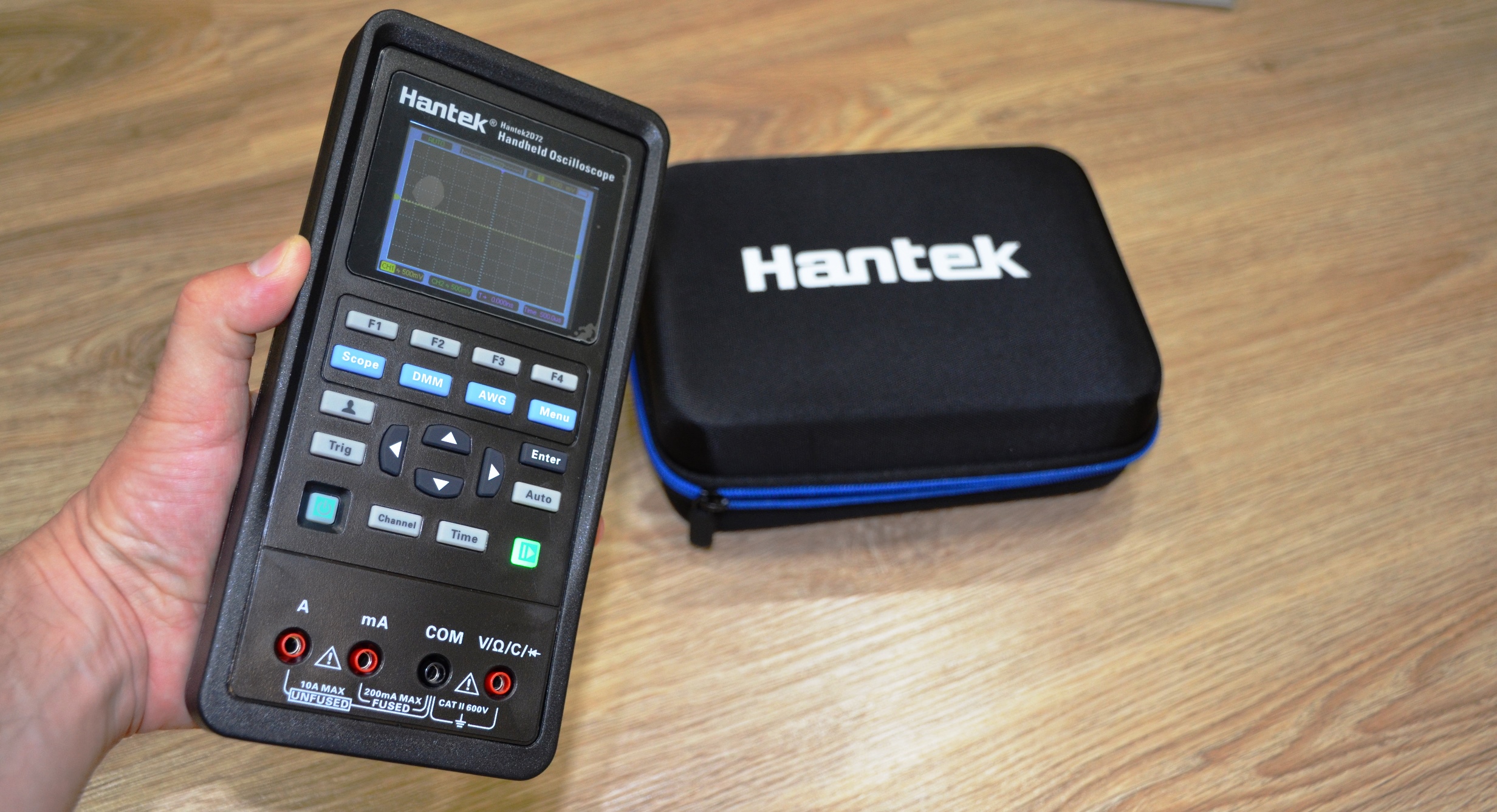

Комплект у осциллографа HANTEK 2D72 побогаче — все поставляется в сумке-органайзере.

В комплекте HANTEK 2D42  находится несколько кабелей: щуп с BNC, крокодилы с BNC, щупы для мультиметра, а также сетевое зарядное устройство и USB-C кабель, который подойдет также и для синхронизации с компьютером.

 Отдельно обращаю внимание на подставку у HANTEK 2D42 — это настольный вариант использования, как у мультиметров.

 Теперь несколько тестов для оценки формы сигнала, отображаемого на осциллографов от Hantek и Fnirsi. В качестве источника я использовал цифровой генератор сигналов JDS6600-60M (максимум 60 МГц, другие варианты генераторов доступны по ссылке).

Сигнал синусоидальной формы, частота 10 кГц.

 Синус, 100 кГц.

 Синус, 1 МГц.

 Синус, 10 МГц. Сигналы отображаются корректно, оба осциллографа показывают одинаковую форму сигнала. Это большой плюс. На самом деле тестировать нужно не просто одинаковыми сигналами, но и одинаковыми щупами, так как родные щупы у Hantek не имеют возможности компенсации емкости, и частотный диапазон чуть хуже, чем у P6100.

 Кстати, по поводу подстройки (компенсации) щупов — если докупаете щупы отдельно, то берите с возможностью подстройки емкости щупа, иначе на высоких частотах могут быть искажения.

 В качестве генератора частоты 1кГц для компенсации я использовал тот же Hantek 2D72 в режиме AWG.

 Включаем меандр и смотрим, чтобы не было выбросов на передних и задних фронтах сигнала.

Ну а раз Hantek 2D72 подключен в качестве источника сигнала, то есть возможность «прогнать» тест, используя его встроенный AWG.

Синус 1МГц.

 Ступенчатый, 5 МГц.

 Пила, 1МГц.

Меандр, 1 МГц.

 Достаточно неплохо. Оба осциллографа удобные, качественные, подойдут как для начинающих, так и для профессионалов в качестве карманного/второго/тестового устройства. Что касается полной полосы, а заявлено 110 и 70 МГц соответственно, то это «идеальная» полоса. Частота семплирования примерно одинакова: 200 Ms/s на канал у 1С15, и 125 Ms/s у Хантека при работе в двухканальном режиме. В одноканальном режиме у Хантека заявлено 250 Ms/s. Этого достаточно для того, чтобы рассмотреть синус на 40 МГц, меандр на 20 МГц. А большее редко требуется. На частотах выше 40…50 МГц оба устройства можно использовать как пробники, просто контролируя наличие и примерную форму сигнала. Если вам нужно «ловить блох» на 100МГц, посмотрите в сторону моделей типа Rigol или Hantek с частотой семплирования 1Gs/s и выше. Это будет более правильное вложение средств.

Плюсы Hantek 2D72 — наличие встроенного генератора сигналов специальной формы, а также есть встроенный мультиметр. Это чтобы два раза не вставать. Да и подножка есть, как у полноценного мультиметра. Экран большой, есть подключение к компьютеру (USB-C). Интерфейс не самый удобный, тут как раз новый 1С15 на порядок эргономичнее.

Что касается нового осциллографа 1С15,  то его основное преимущество — это дешевизна. Сейчас с купоном стоит $60 (на Черную пятницу с максимальной скидкой был около $56). В своей ценовой категории не имеет конкурентов вообще. Даже USB-приставки не дают такую полосу для работы, а карманные типа DSO 2031H, DSO150 и подобных имеют значительно меньшую рабочую полосу, хотя цена там плюс минус похожая. Конкуренты по цене начинают от $150 и выше (DSO203, 5102P и прочие).  Из плюсов выделю долгое время работы от аккумулятора, быструю работу (быстрее срабатывает триггер, чем на Хантеке), удобное меню и джойстик.

 Какой осциллограф выбрать — решать вам, в ближайшее время постараюсь сделать сравнение с JDS6031.

Hantek 2D72, 2D42, 2C72, 2C42!. Центр электроники Entrance

Все более популярной в России становится продукция под брендом Hantek. Китайская производственная компания Hantek расположена к городе Циндао. Она выпускает высококачественное измерительное оборудование, такое как настольные, портативные и виртуальные USB-осциллографы, логические анализаторы, генераторы сигналов, щупы и многое другое. Приборы Hantek отличаются оригинальными техническими решениями, многофункциональностью и компактностью. Hantek имеет многолетний опыт разработки измерительных приборов и предлагает оптимальное соотношение цены и качества.

Серия портативных осциллографов Hantek2000 является ярким воплощением оригинальности, многофункциональности и компактности! Осциллограф, генератор, мультиметр и все это в корпусе мультиметра!

Как Вам такое?

Новая серия Hantek2000 состоит из 4 моделей многофункциональных осциллографов: Hantek 2D72, Hantek 2D42, Hantek 2C72, Hantek 2C42.

Среди особенностей приборов серии Hantek2000 можно выделить следующие:

• Многофункциональность – тестер 3 в 1: осциллограф, источник сигнала и мультиметр в одном приборе.
• Компактность и легкость – возможность удерживания прибора во время работы одной рукой.
• Сверхмалое энергопотребление – 2 часа зарядки аккумулятора позволяют прибору работать 1 полный рабочий день или 2 месяца в режиме ожидания.
• Удобный наглядный интерфейс – цветной высококонтрастный ЖК-дисплей.
• Минимализм – простой удобный дизайн клавиатуры.

Обзор серии Hantek2000

• Осциллограф + генератор сигналов + мультиметр: многоцелевая измерительная станция с тремя функциями универсального измерительного прибора. Многофункциональный осциллограф будет очень удобен для работы «в поле» инженерам по обслуживанию электронной техники.
• Интеллектуальное управление зарядкой батарей питания: литиевые батареи можно заряжать как с помощью зарядного устройства 5В/2А из комплекта поставки, так и с помощью обычного компьютерного USB-интерфейса. Таким образом зарядка батарей возможна и во время использования тестера и в нерабочее время, что очень удобно.
• Сверхнизкое энергопотребление тестера: интерфейс зарядки USB Type-C; после каждой зарядки в течение 2 часов устройство можно использовать непрерывно в течение полного дня или в режиме ожидания более двух месяцев.
• Литиевая батарея большой емкости: в качестве источника питания используются сменные литиевые батареи формата 18650.
• Зарядное устройство 5V/2A с кабелем USB-C: интерфейс USB Type-C используется как для передачи данных, так и для зарадки тестера.
• Кнопка AUTO для автоматической настройки прибора: будет очень полезна новичкам.
• Небольшой размер: удобное удерживание прибора одной рукой.
• Быстрое сравнение двух групп сигналов: может быть сохранено до 6 групп сигналов для просмотра и сравнения.
• Автоматическое измерение параметров сигнала: автоматическое измерение частоты и амплитуды сигнала в осциллографе.
• Функция курсорных измерений: определение дополнительных параметров сигнала с помощью ручных курсорных измерений.
• Цветной ЖК-дисплей: контрастное четкое отображение сигналов на экране прибора.
• Минималистский дизайн клавиатуры: простое и интуитивно понятное управление прибором даже для новичка.
• Unibody корпус: так называемый «бесшовный» корпус – стильный внешний вид, отличная эргономика, высокая ударопрочность, легко разбирается.
• Функция самокалибровки: для компенсации сдвига уровня после длительного использования.
• Функция цифрового мультиметра: напряжение, ток, сопротивление, ёмкость, диодный тест и «прозвонка» – все что нужно!
• Функция генератора сигналов: синусоидальная, прямоугольная, треугольная, трапециевидная и другие формы сигнала до 25 МГц.

Сравнительные характеристики многофункциональных осциллографов Hantek 2D72, Hantek 2D42, Hantek 2C72, Hantek 2C42

Основные технические характеристики многофункциональных осциллографов Hantek 2D72, Hantek 2D42, Hantek 2C72, Hantek 2C42

• ОСЦИЛЛОГРАФ
• — Полоса пропускания: 70МГц х 2 канала (Hantek 2D72, Hantek 2C72), 40МГц х 2 канала (Hantek 2D42, Hantek 2C42)
• — Скорость: 250Mвыб/с (1 канал), 125Mвыб/с (2 канала)
• — Память: 6K (1 канал), 3K (2 канала)
• — Разрешение: 8бит
• — Дисплей: цветной TFT 2. 8 дюйма 320х240 пикселей
• ГЕНЕРАТОР (Hantek 2D72, Hantek 2D42)
• — Кол-во каналов: 1 канал
• — Форма сигнала: 1Гц…25МГц (синус), 1Гц…10MГц (прямоуг.), 1Гц…1MГц (пила), 1Гц…5MГц (трапеция)
• — Скорость: 250Mвыб/с
• — Разрешение: 12бит
• МУЛЬТИМЕТР
• — Разрешение: 4000 отсчетов
• — Постоянное напряжение: 400мВ…600В
• — Переменное напряжение: 4В…600В (40Гц…400Гц)
• — Постоянный ток: 40мА…10А
• — Переменный ток: 40мА…10А
• — Сопротивление: 400Ω…40МΩ
• — Ёмкость: 40н…100мкФ
• — Прозвонка: есть

Большая функциональность при малых размерах!

Минималистичный дизайн клавиатуры упрощает работу, тестер прост в использовании!

• Много функций – мало корпуса!
• Цветной ЖК-экран с подсветкой, четкое изображение даже при ярком солнечном свете.
• Высококачественный ударопрочный корпус с силиконовым защитным покрытием приятным на ощупь и имеющим высокое тепловое сопротивление (прибор комфортно держать в руке в холодную погоду).
• Питание от двух литиевых батарей популярного формата 18650.
• Долгая работа без подзарядки (более 8 недель в режиме ожидания).
• Минималистичный дизайн клавиатуры: простота в использовании даже для новичка.

Осциллограф + Генератор сигналов + Мультиметр

Многофункциональный осциллограф заменяет три универсальных измерительных прибора. Передовой тестер для широкого круга инженеров разной специализации.

• 3 в 1
• Двухканальный осциллограф:
  — полоса пропускания 70/40МГц
  — частота дискретизации 250МГц
  — диапазон измерений 10мВ…10В
  — автоматические измерения
  — настройка тона клавиш
  — настройка яркости подсветки
  — настройка продолжительности подсветки
  — настройка времени автоматического отключения питания
  — курсорные измерения
  — функция сохранения и сравнения сигналов.

Генератор сигналов

Многофункциональный инструмент, который помогает быстрее выполнять ваши задачи, улучшает работу повышает эффективность и удовлетворяет все ваши текущие и будущие потребности.

• Генератор сигналов:
  — частота дискретизации 250МГц
  — вертикальное разрешение 12 бит
  — синус: 1Гц…25МГц
  — прямоугольный: 1Гц…10 МГц
  — треугольный: 1Гц…1 МГц
  — трапеция: 1Гц…5 МГц
  — частотное разрешение: 1Гц
  — выходной импеданс: 50 Ом
  — 4 типа сигнала произвольной формы

Многофункциональный цифровой мультиметр

Высокая чувствительность и точность, превосходная контрастность отображения результатов измерений, удобство транспортировки.

• Мультиметр:
  — во всех моделях
  — измерения переменного и постоянного тока и напряжение, сопротивления, диодов, ёмкости конденсаторов, «прозвонка»
  — высокая чувствительность и точность
  — компактность

Интеллектуальное управление зарядкой

Возможность подзарядки от 5В/2А зарядного устройства из комплекта поставки или обычного компьютерного USB-порта. Измерения можно проводить даже во время зарядки!

• Интеллектуальное управление зарядкой:
  — 2 источника зарядки – зарядное устройство и USB-порт
  — возможность полноценной работы с прибором во время зарядки

Литиевая батарея большой емкости + Сверхнизкое энергопотребление + Интерфейс USB для передачи данных и зарядки

Сменный литиевый аккумулятор формата 18650 – прибор не требует периодической замены батареек. Зарядное устройство со съемным кабелем USB типа С. Кабель можно использовать как для передачи данных, так и для зарядки. Кабель универсальный, подходит для всех современных мобильных устройств.

Обзор передней панели многофункциональных осциллографов Hantek 2D72, Hantek 2D42, Hantek 2C72, Hantek 2C42

• Shortcut key (сочетания клавиш). Длительно нажмите эту кнопку, чтобы войти в меню, и выберите функцию сочетания клавиш. После настройки нажмите эту кнопку один раз, чтобы подтвердить соответствующее сочетание.
• Confirm key (кнопка подтверждения). При настройке параметров после ввода символов нажмите эту кнопку, чтобы подтвердить установки.
• Auto set key (кнопка автоматической настройки). Автоматически настраивается горизонтальный и вертикальный масштаб осциллографа, режим триггера, уровень нуля и т. д., так чтобы получить стабильное отображение сигнала на дисплее.
• Zoom and move keys (кнопки масштабирования и перемещения). В меню триггера устанавливаются уровни запуска. В меню каналов – нулевой уровень и вертикальный масштаб. В меню временной шкалы – горизонтальный масштаб. В меню мультиметра – функции измерения. В меню генератора параметры сигнала. Эти кнопки также используются для работы с виртуальной клавиатурой.
• Run/Stop (кнопка запуска/остановки измерений). Эта кнопка запускает и останавливает получение сигнала. В режите мультиметра эта кнопка используется для удержания показаний. В режиме генератора кнопка запускает и останавливает выдачу сигнала на выход.

Обзор разъемов многофункциональных осциллографов Hantek 2D72, Hantek 2D42, Hantek 2C72, Hantek 2C42

Обзор дисплея многофункциональных осциллографов Hantek 2D72, Hantek 2D42, Hantek 2C72, Hantek 2C42

Обзор интерфейса программного обеспечения многофункциональных осциллографов Hantek 2D72, Hantek 2D42, Hantek 2C72, Hantek 2C42

Функции осциллографа: 20 видов автоматических измерений, курсорные измерения, функции печати и сохранения формы сигнала, математические функции и функции сравнения, функция «годен/негоден».

В интерфейсе генератора можно рисовать и выводить сигналы произвольной формы.

Интерфейс мультиметра с регистратором данных позволяет записывать результаты измерения для последующего анализа и корректировки.

Комплектация многофункциональных осциллографов Hantek 2D72, Hantek 2D42, Hantek 2C72, Hantek 2C42

Обзор

OWON HDS272S и Hantek 2D72

Осциллограф, генератор сигналов и мультиметр — отличные и необходимые инструменты для диагностики электрических проблем. Собрать все три инструмента в одном компактном портативном устройстве — это сбывшаяся мечта. Есть два очень хороших варианта: OWON HDS272S и Hantek 2D72. Мы собираемся сделать рекомендацию, основанную на потребностях проекта.

OWON HDS272S

OWON HDS272S

OWON HDS272S — это портативный осциллограф с 3,5-дюймовым ЖК-дисплеем. ЖК-дисплей отличается высокой контрастностью и идеально подходит для использования вне помещений.

Он имеет полосу пропускания 70 МГц и является мультиметром с разрешением 20000 отсчетов. Будучи осциллографом, генератором сигналов и цифровым мультиметром, он сочетает в себе функции «3 в 1», что делает его пригодным для технического обслуживания автомобилей и определения мощности. Это 2-канальный осциллограф с 1 каналом для генератора.

В устройстве установлена ​​литиевая батарея 18650 с суммарной потребляемой мощностью не более 3 Вт. Может работать непрерывно до 6 часов.

Благодаря интерфейсу USB Type-C он поддерживает подключение как внешнего аккумулятора, так и программного обеспечения ПК. Кроме того, он имеет функцию самокалибровки. Он поддерживается SCPI, что означает, что он облегчает вторичную разработку.

Этот осциллограф имеет частоту дискретизации 125 Мвыб./с. Длина записи составляет 8 К. Частота обновления сигнала составляет 10 000 осц/с. Эта модель предлагает две модели сбора данных: нормальную и пиковую.

Входная связь по постоянному току, переменному току и заземлению. Максимальное входное напряжение 400 В. Ограничение полосы пропускания 20 МГц.

Что касается мультиметра, он может проверять емкость, ток, диод, сопротивление, напряжение и непрерывность. Он имеет максимальное входное напряжение 750 В переменного тока и 1000 В постоянного тока.

При использовании генератора сигналов устройство предлагает несколько выходных форм, включая синусоидальную, прямоугольную, пилообразную, импульсную и произвольную.

OWON HDS272S отличается низким уровнем шума при обработке слабых сигналов. Его показания чрезвычайно точны. Недостатком является то, что он создан только для Windows, поэтому, если вы являетесь пользователем Mac, вам придется отказаться от использования устройства в сочетании с компьютером.

Hantek 2D72

Hantek 2D72

Hantek 2D72 — еще один портативный осциллограф с мультиметром и генератором сигналов, имеющий 2 канала. Частота дискретизации составляет 250 Мвыб/с при использовании одного канала и 125 Мвыб/с при использовании обоих.

Мультиметр имеет разрешение 4000 отсчетов и измеряет стандартные шкалы, такие как емкость, сопротивление, диод, напряжение, ток и непрерывность.

Осциллограф имеет полосу пропускания 70 МГц или 40 МГц. Он имеет 20 типов автоматических измерений, курсорное измерение, параметры печати и сохранения сигналов, REF и математические функции, а также функции «годен/не годен».

Генератор сигналов предлагает несколько выходных форм, включая синусоидальную, трапециевидную, квадратную, треугольную и другие до 25 МГц. Он может рисовать и выводить сигналы произвольной формы с помощью программного обеспечения для ПК.

Кроме того, устройство питается от аккумуляторных батареек, поэтому вам не нужно беспокоиться об их постоянной замене. Сама батарея представляет собой литиевую батарею 18650.

По сравнению с OWON HDS272S, Hantek 2D72 имеет меньший ЖК-экран, всего 2,8 дюйма. OWON HDS272S предлагает больше памяти, а также более быстрое обновление сигналов. Однако Hantek 2D72 имеет более быстрое считывание прямоугольных сигналов. Как и OWON HDS272S, Hantek 2D72 ограничен операционной системой Windows.

Hantek2D72 также имеет прочный корпус, обеспечивающий высокую ударопрочность и термостойкость. Кроме того, он имеет подвеску под углом 45 градусов, которая позволит вам поддерживать его в любом месте, где вам нужно работать.

Максимальная длина записи составляет 6 КБ для одного канала и 3 КБ для двух каналов.

Наша рекомендация

Хотя оба устройства предлагают отличные функции, OWON HDS272S является более продвинутым с большим экраном, большим объемом памяти и более быстрым обновлением сигналов. Тем не менее, его возможности ограничены невозможностью работы с iOS. Мы рекомендуем его профессионалам, которым нужны все три инструмента, но которые ищут удобство аспекта 3-в-1 или не имеют места для полноразмерного осциллографа. .

С другой стороны, Hantek 2D72, хотя и немного менее впечатляющий, чем OWON HDS272S, по-прежнему предлагает отличные характеристики благодаря прочному корпусу, 20 типам осциллографических измерений и множеству выходов генератора сигналов. Однако он тоже ограничен своей несовместимостью с iOS. Мы рекомендуем это устройство в качестве второго выбора профессионалам, которым нужны преимущества 3-в-1.

Нажмите здесь, чтобы приобрести OWON HDS272S на Amazon

Нажмите здесь, чтобы приобрести Hantek 2D72 на Amazon

Разборка портативного осциллографа Hantek 2D72 3-в-1/цифрового мультиметра/AWG – Керри Д. Вонг

Разборка Hant ek 2D72 Портативный осциллограф/цифровой мультиметр/AWG

«3 в 1»

26 июня 2021 г. 11 сентября 2021 г. kwong

Hantek 2D72 (и 2D42) — новейший портативный осциллограф серии 2000, сочетающий в себе осциллограф, мультиметр и генератор сигналов произвольной формы внутри одного устройство, которое не намного больше, чем полноразмерный цифровой мультиметр. Я сделал подробный видеообзор несколько дней назад (см. ссылку на видео ниже) и был весьма впечатлен его производительностью. В этом блоге я поделюсь с вами некоторыми фотографиями разборки. Видео демонтажа также прикреплено к концу поста.

Основное различие между моделями 2D72 и 2D42 заключается в полосе пропускания осциллографа. Модель 2D72 имеет полосу пропускания 70 МГц, тогда как модель 2D42 имеет полосу пропускания 40 МГц. Также есть две модели C (2C72 и 2C42), в них отсутствует генератор сигналов произвольной формы, и они предлагаются по сниженной цене. На мой взгляд, хотя дополнительные затраты на функциональность AWG определенно стоят денег, поскольку генератор сигналов произвольной формы может пригодиться во многих ситуациях.

После снятия резинового чехла и пары винтов спинка легко снимается. Устройство питается от двух литий-ионных аккумуляторов 18650. Ниже приведена фотография, показывающая первый взгляд на внутренности. Обратите внимание, что если вам просто нужно заменить батареи, вы можете сделать это через панель доступа сзади, не снимая кобуру или заднюю часть футляра.

Работники подразделения имеют двухплатный дизайн. На одной плате находится секция ключевой логики, которая поддерживает OSC/DMM/AWG, а другая плата в основном отвечает за дисплей.

Сначала давайте более подробно рассмотрим плату дисплея. На рисунках ниже вы можете увидеть схему под ЖК-дисплеем. STM32F103 используется для обработки отображения графического интерфейса и, предположительно, всех пользовательских входов.

Обратите внимание на пустую опору (J3) на изображении ниже. Незаполненное место предназначено для устройства чтения SD-карт. Интересно, что у устройства также есть соответствующий слот на корпусе, который соответствует слоту SD. Не знаю, почему кард-ридер никогда не используется в 2D72, хотя это топовая модель в серии 2000 года.

На обратной стороне платы дисплея виден разъем USB, который утоплен с края платы. Я не совсем уверен, почему USB-разъем не был заподлицо с краем платы, поскольку порт довольно утоплен, что затрудняет подключение USB-кабеля.

Судя по всему, для модуля ESP8266 зарезервировано пустое место. Опять же, может быть, у Hantek есть планы на будущую версию, которая включает в себя как SD-карту, так и беспроводной модуль?

Слева от платы вы можете видеть программные заголовки для MCU. Обратная сторона дисплея экранирована. Я подозреваю, что под щитом, вероятно, всего несколько пассивных способностей, если они вообще есть, и поэтому я не удосужился их удалить.

Схема зарядки аккумулятора также реализована на плате LCD. Он использует контроллер зарядки литий-ионного аккумулятора HM4052, как вы можете видеть на изображении крупным планом ниже. Два ионно-литиевых элемента 18650 сконфигурированы параллельно с независимым контролем балансировки на стороне катода.

Теперь переходим к основной логической плате. Этот осциллограф имеет два независимых входных канала.

На рисунке слева ниже показан один из каналов после снятия защитной крышки. Другой канал должен быть идентичным. Имеется одно реле для переключения входного ослабления. На картинке также виден конденсатор подстройки АЧХ. Чип 16 (U25) представляет собой 8-канальный мультиплексор CD4051.

На рисунке справа внизу показана нижняя сторона входного канала.

Аналого-цифровой преобразователь, используемый для внешнего интерфейса, представляет собой 8-разрядный двойной аналого-цифровой преобразователь AD9288 со скоростью 100 MSPS. Интересно отметить, что максимальная частота дискретизации для одного канала указана на уровне 250 MSPS, но не совсем понятно, как это достигается при использовании АЦП со скоростью 100 MSPS.

Аппаратные возможности реализованы с помощью ПЛИС Lattice LCMXO2-1200HC. Если вы посмотрите на 28-контактный чип вверху на картинке слева внизу, вы увидите, что маркировка чипа сошлифована. Учитывая, что 2D72 также имеет функции генератора сигналов, этот чип почти наверняка является ЦАП. Расположение контактов похоже на DAC9.02, 12-битный цифро-аналоговый преобразователь со скоростью 165 MSPS.

Выход ЦАП направляется на другую сторону платы и подается на усилитель обратной связи по току Renesas EL5166, который управляет выходом.

Цифровой мультиметр реализован с использованием специальной микросхемы цифрового мультиметра – CS7721 на 4000 отсчетов. Обратите внимание на группу оптронов, изолирующих часть цифрового мультиметра от остальной схемы. Входной защиты немного не хватает. На стороне ввода напряжения имеется один PTC. В диапазоне малых токов имеется многопредохранитель для защиты от перегрузки по току. Однако из-за нехватки места в диапазоне измерения больших токов нет предохранителей. Учитывая, что шунтирующий резистор относительно мал, в случае перегрузки по току токовый шунт, скорее всего, выйдет из строя первым и, таким образом, будет служить почти как предохранитель. Однако я бы все же предпочел предохранитель с соответствующим номиналом в диапазоне больших токов. Аналогичные продукты из серии Owon HDS имеют объединенные измерения диапазона Ампер и обеспечивают гораздо большую точность (20 000 отсчетов) в диапазоне цифровых мультиметров.

Поскольку физического переключателя диапазона нет, для переключения входа в зависимости от желаемого диапазона измерения используются два реле. Вы также можете увидеть MOV на стороне входа, который используется для подавления любых переходных процессов. Также вы заметите довольно много изолирующих слотов в секции ввода цифрового мультиметра.

На другой стороне держателя батареи вы можете увидеть некоторые преобразователи постоянного тока, используемые для обеспечения всех необходимых линий питания.
