От прогресса никуда не денешься, и на рынке появилось дешевое средство для домашней автоматизации — Wi-Fi реле Sonoff. С его помощью обычная техника превращается в «умную», которой можно управлять со смартфона. В модельном ряду есть несколько моделей, отличающихся функциями и характеристиками. Давайте разберемся для чего нужно Wi-Fi реле Sonoff, как его подключить и чем отличаются существующие модели.

• Что это такое
• Принцип действия и настройка
• Модельный ряд
• Схемы подключения
• Заключение

Что это такое

Wi-fi реле Sonoff – это реле с дистанционным управлением от компании ITEAD с интеграцией в разные экосистемы умного дома. В простых моделях управление осуществляется только по Wi-Fi, а в продвинутых есть управление по радио каналу с частотой 433 мГц. Кроме ручного управления вы можете установить работу по таймеру или использовать датчики. Об этом поговорим ниже.

Кроме Wi-Fi реле у этого производителя есть и патроны для ламп (Slampher), сенсорные выключатели и розетки — всё с дистанционным управлением, что позволяет автоматизировать некоторые устройства с их помощью и без вмешательства во внутреннюю схему.

Особенностью Wi-Fi реле Sonoff является то, что они интегрируются в экосистему умного дома ITEAD IoT System, а также могут работать с такими системами и сервисами, как:

• Google Home;
• Google Nest;
• Amazon Alexa.

По умолчанию устройства управляются через приложение eWeLink, его вы можете скачать с маркетов приложений для Apple и Android.

Внешний вид устройства аскетичен. В базовой версии у вас есть два контакта «Input» для подключения питания 220В, и 2 контакта «Output» к которым подключается нагрузка, на них во включенном состоянии появляется те же 220В.

Стандартная схема подключения изображена ниже. Провода подключаются винтовыми или зажимными клеммниками, в зависимости от модели.

На момент написания статьи на отечественном рынке можно встретить Wi-Fi реле Sonoff в голубых и оранжевых упаковках. Голубые — заказаны преимущественно с Китая. Оранжевые упаковки — это продукция для нашего рынка, к названию добавлены и слова «World On». Sonoff World On – это своего рода локализация прибора от компании ITEAD.

Принцип действия и настройка

В основе всех (по непроверенным данным почти всех) Wi-Fi реле Sonoff лежит микроконтроллер ESP8266 который и обеспечивает подключение к беспроводной сети. Кроме него на плате размещено силовое реле, блок питания и клеммники. В интернете есть описание, коды и схемы для самостоятельной сборки устройства, но рациональность и стоимость этой затеи сомнительна.

Алгоритм работы такой:

Wi-Fi реле Sonoff подключается к вашему роутеру и связывается с сервером-облаком. Вы подключаетесь к интернету со смартфона и управляете электроприборами. Можно управлять прибором и в «местном» режиме, нажав на клавишу на его корпусе. И благодаря простейшей схеме подключения домашняя автоматизация не требует глубоких знаний электротехники.

Разберемся, как подключить Сонофф к смартфону, это несложно. Для подключения вам нужно:

1. Скачать приложение eWeLink с Appstore или Play Market.
2. Зарегистрироваться в нём.
3. Подать питание на устройство, при этом нужно нажать и долго держать кнопку на корпусе реле (или другом подключаемом устройстве из этого семейства).
4. Когда начнёт моргать светодиодный индикатор — отпустите клавишу.
5. Нажать в приложении на значок поиска устройств.
6. Указать параметры беспроводного подключения.
7. Назначить имя устройства и использовать со смартфона или нажатием на кнопку на самом Sonoff’е.

Беспроводное управление без интернета работает на моделях RF и Basic

Всё достаточно просто, такая работа позволяет осуществлять управление приборами с любой точки мира, ведь связь происходит именно через интернет, а не локальную сеть. На тематических форумах есть описание как отвязать всю продукцию «сонофф» от облака и заставить работать по сети без интернета.

Модельный ряд

Вот мы и разобрались как работает умное реле Sonoff, перейдем к обзору предложенных решений. Ко дню написания статьи, на официальном сайте компании насчитывается 9 моделей вай-фай релюшек и 9 моделей другой умной продукции: розетки, выключатели, лампы, патроны. Рассмотрим, какими они бывают и характеристики некоторых из них:

• Basic 10A — простейшая модель, реле рассчитано на ток до 10А, максимальная нагрузка — 2.2 кВт. Работает в диапазоне напряжений 90-250В, по стандарту беспроводной связи 802.11 b/g/n, температура эксплуатации от 0°С до 40°С, Размеры корпуса: 88*38*23мм.
• RF — отличительная особенность: поддержка дистанционного управления по радиопульту 433MHz (в комплект не входит, можно привязать любой).
• Dual — отличается от характеристик предыдущей лишь наличием двух каналов. То есть вы сможете управлять двумя нагрузками с одного устройства, но сколько можно подключить при этом? Максимальный ток для одного устройства 10А и мощность 2200 Вт, а для двух суммарно 16А и 3500 Вт, Размеры корпуса: 114*52*32мм.
• Th20/TH-16 — модели с датчиком температуры и влажности: DHT11, AM2301, DS18B20 (только температура). Они подключаются к разъёму 3.5 мм на боковой панели. Th20 отличается от Th26 максимальным током нагрузки — 10 и 16 ампер соответственно.
• POW 16А, основное отличие — возможность мониторинга мощности потребляемой нагрузкой. Это особо актуально при использовании для управления обогревателем, ток нагрузки до 16А. С возможностью отображения дневных и ежемесячных отчетов. Размеры корпуса: 114*52*32мм. В версии POWR2, возможно просматривать потребляемый ток и какое напряжение в сети.
• 4ch PRO — самый большой по размерам вариант в линейке. Основной особенностью в характеристиках управлять 4-мя каналами потребителей с мощностью 2200Вт, то есть 10А на канал. Размер: 145*90*40мм. Предназначен для монтажа в электрощит на din-рейку и занимает 8 модулей.

Стоимость самого простого реле на момент написания статьи – 3.5 доллара, а самого дорогого – 20 долларов. Сколько можно подключить приборов к одному Wi-Fi реле Sonoff, как вы можете убедиться, зависит не только от потребляемого тока, но и от количества каналов

Схемы подключения

О стандартном подключении нагрузки к вай-фай реле мы уже рассказали, но она ограничена коммутационной способностью контактов малогабаритного реле. Как подключить Сонофф для управления мощной нагрузкой? Если вам нужно управлять мощной нагрузкой — используйте контактор, мощное реле или другой коммутационный прибор.

Wi-Fi реле Sonoff RF, оборудовано радиомодулем 433 мГц, это значит, что возможна работа с радио выключателями и пультами. На рисунке ниже показана схема подключения и как установить его вместо обычного выключателя света для люстры.

Для установки беспроводного управления: демонтируйте старый выключатель, замкните его провода (приходящую и уходящую на светильник фазу) и подключить Sonoff RF в разрыв питания светильника. После этого наклеиваете на стену в любое место радиовыключатель и пользуетесь, но не забудьте выполнить привязку. Так вы можете перенести выключатель на новое место без штробления стен.

Кстати, размеры Wi-fi реле Sonoff позволяют спрятать его в чаше люстр и корпусах светильников.

Заключение

Наш обзор подходит к концу, и мы подведём итоги. Отзывы о семействе Wi-Fi реле Sonoff по большей части положительные, как и многочисленные результаты тестирования. Однако не стоит устанавливать такие приборы в важные цепи, такие как сигнализация, видеонаблюдение и другие охранные системы.

Характеристики устройства отлично подходит для управления освещением, но, чтобы не нажить себе проблем, либо дублируйте цепь с помощью обычного выключателя, либо пользуйтесь моделями с поддержкой радио. Также хорошо эти устройства себя зарекомендовали для автоматизации полива, досветки растений и других систем, не выполняющих основополагающую роль для жизнеобеспечения и безопасности дома.

Доступные на рынке аналоги из этой ценовой категории либо не имеют такого широкого комьюнити, либо представляют собой сырые продукты в виде печатных плат.

Материалы по теме:

• Что такое Wi-fi розетка
• Обзор умных ламп для дома
• Для чего нужен Wi-fi выключатель света

руководство по использованию [Амперка / Вики]

Умное реле Sonoff Basic научит ваш телефон управлять бытовыми приборами на расстоянии, а также следить за текущим статусом работы. Больше не нужно вставать с постели, чтобы выключить свет или беспокоиться по дороге на работу о включённом утюге.

Модуль Sonoff Basic способен коммутировать нагрузку с напряжением 100–240 В и током до 10 А.

Видеообзор

Подключение и настройка

Для старта работы необходимо подключить электронику и настроить устройство.

Подключение электроники

Для наглядности в качестве примера, соберём макет системы освещения.

Что понадобится

• 1× Умное реле Sonoff Basic

• 1× Сетевой фильтр 220 В

• 1× Набор отвёрток

Инструкция по сборке

1. Возьмите сетевой фильтр. Разрежьте провод питания посередине и зачистите контакты от изоляции.

2. Провод со стороны вилки подключите к клеммам L и N разъёма Input, а со стороны сетевого фильтра — в клеммы L и N разъёма Output.

3. Закройте клеммы модуля специальными крышками и зафиксируйте с помощью саморезов.

4. Подключите вилку к источнику питания бытовой сети 220 В.

5. Электроника подключена, переходим к программной настройке.

Программная настройка

1. Скачайте и настройте приложение eWeLink.

2. Выполните сопряжение с модулем Sonoff Basic.

3. После сопряжения можете смело переходить к примерам работы.

Сопряжения с новыми устройствами

Умное реле Sonoff Basic поддерживает два режима сопряжения с новыми устройствами:

• Режим быстрого сопряжения

• Режим совместимого соединения

Режим быстрого сопряжения

Режим служит для быстрого сопряжения мобильного телефона с новыми устройствами Sonoff.

1. Подключите всю необходимую электронику.

2. Удерживайте кнопку сопряжения более 5 секунд.

3. Модуль перейдёт в «Режим быстрого сопряжения». Активацию режима подскажет индикаторный светодиод сопряжения с периодом миганий: один длинный → два коротких → пауза ↵.

4. Проведите сопряжение с устройством через мобильное приложение eWeLink.

Режим совместимого соединения

Режим служит для сопряжения мобильного телефона с новыми устройствами Sonoff. В режиме совместимого соединения, модуль Sonoff сам создаёт Wi-Fi окружение, через которое проходит дальнейшая настройка

1. Подключите всю необходимую электронику.

2. Удерживайте кнопку сопряжения более 5 секунд.

3. Модуль перейдёт в «Режим быстрого сопряжения». Активацию режима подскажет индикаторный светодиод сопряжения с периодом миганий: один длинный → два коротких → пауза ↵.

4. Повторно удерживайте кнопку сопряжение более 5 секунд.

5. Модуль перейдёт в «Режим совместимого соединения». Активацию режима подскажет индикаторный светодиод сопряжения с периодом миганий: все короткие ↵.

6. Проведите сопряжение с устройством через мобильное приложение eWeLink.

Примеры работы

Пришло время проверить умное реле Sonoff Basic в действии.

Физический переключатель

Изменяйте состояние устройства физическим нажатием на кнопку на модуле Sonoff Basic:

• ON: устройство включено.

• OFF: устройство выключено.

Беспроводной переключатель

Изменяйте состояние устройства нажатием на иконку кнопки в мобильном приложении:

• ON: устройство включено.

• OFF: устройство выключено.

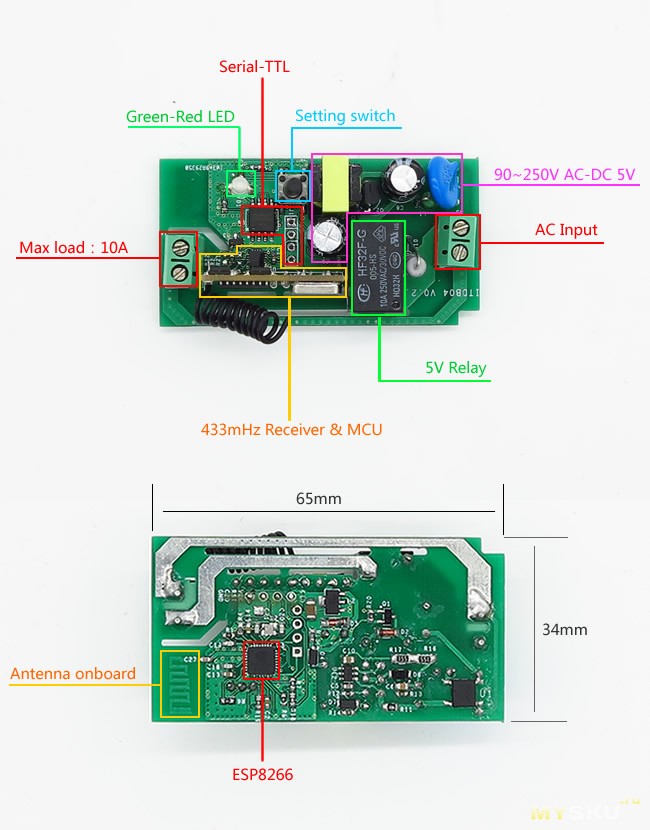

Элементы платы

Приоткроем занавес и заглянем на внутренности модуля.

Чип ESP8266EX

За беспроводную технологию в Sonoff Basic Wi-Fi отвечает чип ESP8266. В основе кристалла входит процессор семейства Xtensa — 32-х битный Tensilica L106 с частой 80 МГц с ультранизким энергопотреблением, радиочастотный трансивер с физическим уровнем Wi-Fi IEEE 802.11 b/g/n и блоки памяти SRAM. Мощности процессорного ядра хватает для работы сложных пользовательских приложений и цифровой сигнальной обработки.

Электромеханическое реле

За коммутацию нагрузки отвечает электромеханическое реле. Подробнее про работу реле читайте в нашей документации.

Клеммник питания

Клеммник Input служит для подключения Sonoff Basic к источнику питания от бытовой сети 100–240 В.

Контакт	Функция	Подключение
L	Питание модуля / Фаза	Подключите к фазному проводу источника питания.
N	Питание модуля / Ноль	Подключите к нулевому проводу источника питания.

Если не знаете, где в вашей бытовой сети фаза L и ноль N, ничего страшного. Провода L и ноль N можно менять местами, если подключаемая нагрузка это предусматривает.

.

Клеммник нагрузки

Клеммник Output служит для подключения нагрузки к Sonoff Basic. Выходное значение коммутируемого напряжения равно входному напряжению на клеммнике питания.

Светодиодная индикация

На модуле расположено два светодиода: индикатор нагрузки и индикатор сопряжения.

Индикатор нагрузки

Светодиодный красный индикатор нагрузки подскажет текущее состояния нагрузки.

Состояния светодиода	Описание режима
Горит	На нагрузку поступает напряжение.
Не горит	На нагрузку не поступает напряжение.

Индикатор сопряжения

Светодиодный зелёный индикатор Wi-Fi подскажет текущее cопряжения модуля.

Кнопка сопряжения

Действие	Описание режима
Простой клик	Обеспечивает ручное включение или выключение нагрузки.
Удержание >5с	Переводит модуль в режим быстрого сопряжения с устройствами.
Удержание >5с (повторное)	Переводит модуль в режим совместимого соединения.

Принципиальная схема

Характеристики

• Модель: Sonoff Basic (SKU IM15116002)

• Микроконтроллер: чип ESP8266 Wi-Fi

• Стандарт Wi-Fi: 802.11b/g/n (2,4 ГГц)

• Программная поддержка: Android/iOS

• Напряжение питания: AC 100–240 B

• Управляемая нагрузка: AC 100–240 B до 10 А / 2200 Вт

• Диаметр проводника: 0,5–1,5 мм (24–14 AWG)

• Материал корпуса: пластик

• Цвет: белый

• Размеры: 90×41×27 мм

Ресурсы

• Умное реле Sonoff Basic в магазине

• Векторное изображение модуля в корпусе

• Векторное изображение печатной платы

Полезные статьи

• Настройка приложения eWeLink

Документация

• Начало работы с Sonoff Basic

• Инструкция пользователя Sonoff Basic

• Спецификация Sonoff Basic

• Datasheet на чип ESP8266

• Datasheet на внешнюю Flash-память W25Q80BV

Разборка Sonoff Basic R3 (Zigbee, RF и WiFi)

16. 12.2019

Расширение Sonoff Basic R3 от ITEAD. Помимо версии WiFi, которую мы все знаем и любим, есть RF (433 МГц) и Zigbee. Поскольку аппаратное обеспечение также изменилось, я решил разобрать каждый Sonoff Basic R3 и заглянуть внутрь модульной конструкции.

Серия Sonoff Basic R3

Внешне все 3 устройства выглядят одинаково. Белая однородная оболочка, на которой только номера моделей сзади отличают одну от другой. Обидно, так как мне пришлось использовать маркер, чтобы быстро заметить разницу. Самым большим преимуществом серии R3 был режим «Сделай сам», но его реализация отсутствует, и вы можете прочитать о недостатках режима «Сделай сам» здесь.

Внутри вы найдете новый модульный дизайн. Серия Sonoff Basic R3 разделена на 2 части: релейная плата и интерфейс подключения. Принцип дизайна не соответствует 100%, поэтому я решил поковыряться.

Прежде чем я начну анализировать каждую плату во время разборки, я хотел бы отметить пару вещей. Несмотря на то, что модуль подключения использует два набора из 4 контактов, это не стандартный шаг GPIO (2,54 мм). Штифты не только уже, но и плотно упакованы (1,7 мм). К сожалению, моя идея использовать заголовки GPIO для создания съемных модулей не удалась.

Открытые контакты имеют шаг 2,54 мм, и вы можете припаять стандартный разъем Raspberry Pi. Количество контактов варьируется от 4 до 5.

Кнопка все еще очень хрупкая, поэтому будьте особенно осторожны при сборке и разборке.

Sonoff Basic R3 WiFi

Это самый простой модуль. Поставляется с WiFi, режимом DIY и не более того.

Плата реле

Плата реле поставляется с реле GI-1A-5DH на 10 А. На плате удалена пара компонентов, что подтверждает, что одна и та же печатная плата используется для каждой платы Sonoff R3.

Вы можете получить доступ к 3,3 В и 5 В непосредственно с печатной платы, так как есть два открытых набора контактных площадок.

Основное напряжение (AC) отделено от цепи и в более узком месте приближается к 2,4 мм (усилено физическим разделением). которые вы можете закоротить, чтобы включить режим «Сделай сам», и дополнительные контакты Vcc, GND, TX, RX, которые вы можете использовать. Это стандартные контакты GPIO.0005

Модуль подключения использует разъемы 2×4 для связи с платой. Контакты отображаются на 3,3 В, 3,3 В, GND, GND и RELAY, RF_INT, RF_LED, KEY. Также доступны дополнительные контактные площадки 3,3 В и GND.

Купить Sonoff Basic R3

Купите его, используя эти ссылки для поддержки NotEnoughTech.

BanggoodAmazon USAaliExpressAmazon UKITEAD storeGearBest

Sonoff Basic R3 WiFi + RF

Этот модуль оснащен WiFi, а также интерфейсом RF 433 МГц. Вы также можете заказать радиочастотный контроллер с 4 кнопками для управления радиочастотными модулями.

Релейная плата

На печатной плате все компоненты припаяны, что означает, что это была матричная печатная плата для всей серии Sonoff R3. Релейная плата поставляется с реле GI-1A-5DH, рассчитанным на 10 А.

Плата реле содержит радиочастотную антенну и схему управления реле с помощью сигнала 433 МГц.

Вы можете получить доступ к 3,3 В и 5 В непосредственно с печатной платы, так как открыты два набора контактных площадок.

Основное напряжение (АС) отделено от цепи и в более узком месте приближается к 2,4 мм (усилено физическим разделением.

Модуль подключения

Модуль подключения идентичен Sonoff Basic R3. Он использует ESP8582 для связи с Интернетом, и вы можете использовать те же контакты: Vcc, GND, TX, RX — это стандартные контакты GPIO.

Модуль подключения использует разъемы 2×4 для связи с платой. Контакты отображаются на 3,3 В, 3,3 В, GND, GND и RELAY, RF_INT, RF_LED, KEY. Также доступны дополнительные контактные площадки 3,3 В и GND.

Купить Sonoff Basic R3 RF

Купите его по этим ссылкам, чтобы поддержать NotEnoughTech.

BanggoodAmazon USGearBestAmazon UKITEAD storeAliExpress

Sonoff Basic R3 Zigbee

Самая младшая в семействе, эта плата поставляется только с интерфейсом Zigbee. Это означает, что для использования модуля вам понадобится концентратор Zigbee. ITEAD предоставляет вам один, или вы можете воспользоваться USB-накопителем CC2531 Zigbee. Подробнее об использовании Sonoff Basic R3 Zigbee и Tasmota можно прочитать здесь.

Плата реле

Как и плата Sonoff Basic R3, поставляется с реле GI-1A-5DH, рассчитанным на 10 А. Это точно такая же планировка.

Вы можете получить доступ к 3,3 В и 5 В непосредственно с печатной платы, так как есть два открытых набора контактных площадок.

Основное напряжение (AC) отделено от цепи, и в более узком месте оно приближается к 2,4 мм (усилено физическим разделением). Концентраторы Zigbee. Wi-Fi отсутствует, но CC2530 будет действовать как маршрутизатор Zigbee, передавая сообщения с других устройств. Интерфейс I2C

Модуль подключения использует разъемы 2×4 для связи с платой. Контакты отображаются на 3,3 В, 3,3 В, GND, GND и RELAY, RF_INT, RF_LED, KEY. Также доступны дополнительные контактные площадки 3,3 В и GND.

Купить Sonoff Basic R3 Zigbee

Купите его, используя эти ссылки для поддержки NotEnoughTech.

Магазин BanggoodAliExpressITEAD

Заключение

Переход на модульную систему — это определенно шаг вперед. Я только хотел бы, чтобы модули подключения были на самом деле защелкнутыми (а не припаянными) и сделали режим DIY таким же полезным, как доступ к Shelly 1 API. Далее я рассмотрю возможность интеграции Sonoff Basic Zigbee с cc2531 и посмотрю, достаточно ли хороша стандартная прошивка, или мне стоит попробовать новую Tasmota с Zigbee. Что вы думаете? Дайте мне знать в этой ветке Reddit.

PayPal

Ничто так не говорит «спасибо», как постоянное наполнение моей кофейной банки!

Используйте PayPal

Patreon

Поддержите меня на Patreon и получите ранний доступ к учебным файлам и видео.

Стать покровителем

image/svg+xml

Биткойн (BTC)

Используйте этот QR-код, чтобы держать меня в курсе кофеина с помощью BTC:
1FwFqqh71mUTENcRe9q4s9AWFgoc8BA9ZU

Сканировать код

Умные идеи с

Автоматизируйте свое пространство с этими экосистемами и интегрируйте его с другими услугами автоматизации

Learn Knoded

Best Automation Projects

Smart Home

2020202020202 ) маленький

Компания Itead любезно предоставила мне Sonoff MiniR4, последнюю версию устройств Sonoff Mini. Это самое маленькое реле, которое у меня было в руках.

Подробнее

«Секретная» панель инструментов Zigbee2MQTT

Не могу поверить, что никто не сказал мне об этом раньше. Спустя 2 года я слежу за тем, чтобы вы не остались в той же пещере, что и я, — используйте Zigbee2MQTT Dashboard.

Подробнее

WTH — это новая печатная плата Sonoff BASIC R2 V1.4? — Оборудование

v42.net
(Питер Хогендейк)

10 сентября 2020 г., 18:50

#1

Я заказал 3 упаковки Sonoff BASIC R2 с намерением прошить их с помощью Tasmota, но печатная плата имеет другую компоновку: соединения GND/TX/RX/3V3 теперь находятся сбоку платы рядом со светодиодом.
Плата имеет маркировку «RF R2 POWER V1. 4 2019.11.08». Кто-нибудь уже прошивал Тасмоту на печатной плате так?

том_л
10 сентября 2020 г., 6:59вечера

#2

Пожалуйста, прочтите сообщение в блоге об этом, прежде чем публиковать сообщения в этой категории форума.

Перенесено на аппаратное обеспечение.

Франциск
(Фрэнсис)

10 сентября 2020 г., 23:13

#3

Может выложу фото печатной платы.

pbouna321
(Пол Б.)

11 сентября 2020 г. , 6:22

#4

Да, выложите фото.

v42.net
(Питер Хогендейк)

12 сентября 2020 г., 19:10

#5

Извините, я прочитал сообщение в блоге, но не понял, куда это опубликовать. Спасибо tom_l за перемещение в правильное место.

Передняя часть корпуса ничем не отличается от предыдущих версий, а сзади указана дата изготовления(?) 2020.07.01 и предположительно серийный номер (разный на каждом из трех устройств). Внутри выглядит так (мне разрешено размещать только одно изображение):

C1024×512 451 КБ

Кому-нибудь уже попадалась эта новая версия платы V1.4 (и прошивалась Тасмотой)?
Я обязательно попробую где-нибудь в ближайшие недели и дам вам знать, если получится.

С уважением, Питер.

v42.net
(Питер Хогендейк)

12 сентября 2020 г., 19:11

#6

Это задняя часть печатной платы:

D1024×512 510 КБ

Маккарти
(Артуро)

13 сентября 2020 г., 00:56

#7

Sonoff RF R2 Power V1.4 Flash

v42.net
(Питер Хогендейк)

23 сентября 2020 г., 6:24

#8

Спасибо, ссылка помогла. Мне не нужно было подключать «ключевое» соединение, так как оно уже подключено к выключателю.
У меня была только одна маленькая проблема: отпускание кнопки во время прошивки (через Tasmotizer) приводило к сбросу настроек, поэтому мне приходилось держать кнопку нажатой в течение всего процесса.

Еще одной проблемой было время: после прошивки часовой пояс был установлен на «+1», что отключило коррекцию летнего времени. После установки часового пояса на «99» время было в порядке. Но мне пришлось использовать Google и просмотреть документацию по консольным командам Tasmota, чтобы найти решение. Было бы неплохо, если бы это было упомянуто в документации Tasmota «Начало работы».

Спасибо за помощь!

Утдипта
(Утдипта)

6 октября 2020 г., 12:19

#10

Привет! У меня точно такая же печатная плата Sonoff, не могли бы вы сказать мне, где находится точка + 5 В и точка заземления, чтобы я мог подключить эту плату к 5-вольтовому питанию USB, припаяв к ней провода.
Я не могу его найти, пожалуйста, помогите мне!

160198674754820558231666585055784000×1844 1,54 МБ

Джейсон_Роудс
(Джейсон Родс)

6 октября 2020 г., 13:13

#11

нет +5В нужно +3.3В на контакте 3v3

v42.net
(Питер Хогендейк)

6 октября 2020 г., 18:27

#12

Просто используйте соединения GND/TX/RX/3V3 точно так же, как и в предыдущей версии платы. Изменилась только раскладка: прошивка Тасмотайзером была такой же, как и старой версией. Теперь у меня обе версии прошиты Tasmota и отлично справляются со своей задачей. Единственная версия, с которой у меня нет опыта, — это оригинальная версия Sonoff BASIC…

Утдипта
(Утдипта)

7 октября 2020 г., 5:03

№13

хорошо спасибо👍

Утдипта
(Утдипта)

7 октября 2020 г., 5:04

№14

Я понял!

Прогиб
9 октября 2020 г., 16:30

№15

Вы нашли +5В и заземление для питания устройства? (не для прошивки)

Утдипта
(Утдипта)

9 октября 2020 г. , 17:59

# 17

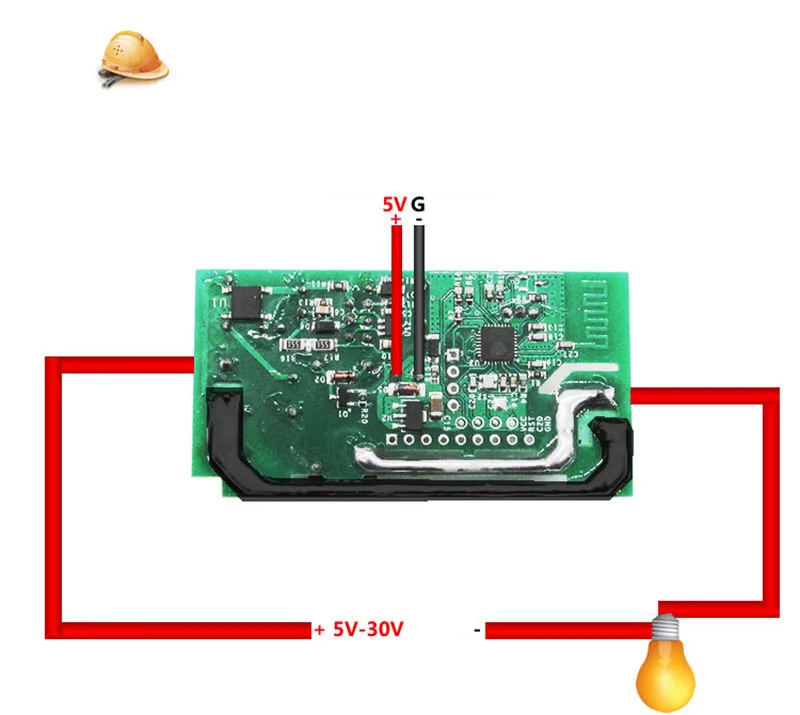

Да, я узнал, как включить эту плату с постоянным током 5В. Но я не уверен на сто процентов, хотя могу ошибаться! Поправьте меня, если я не прав😊

20201007_1957061704×1258 631 КБ

PS: (под -5v я имел в виду землю)

том_л
9 октября 2020 г., 18:04

# 18

+5В и -5В равно 10В. Вы имеете в виду +5В и GND или 0В.

1 Нравится

Элес
(Алес)

28 октября 2020 г., 7:40

# 19

Привет.
