Реле является системой выключателей, необходимых для переключения, разъединения и соединения электроцепей. Цель эксплуатации коммутационного устройства – создание конкретных условий работы техники. Подключить реле означает создать нагрузку на выключатель, управляющий прибором.

Содержание

1. Механизмы реле
2. Принцип работы
3. Разновидности реле
4. Количество фаз
5. Тип переключения
6. Тип активации воспринимающего элемента
7. Тип управления нагрузкой
8. Тип поступления сигнала
9. Особенности контактов
10. Нормально разомкнутые
11. Нормально замкнутые
12. Перекидные
13. Электрическая схема реле
14. Схемы подключения
15. С несколькими контактами
16. Для реле напряжения
17. Настройки реле

Механизмы реле

Основные элементы электромагнитного реле

Релейный прибор выполняется в виде катушки, обвитой большим количеством медной проволоки. Внутри нее расположен сердечник-стержень из металла, зафиксированный на ярме – Г-образной пластине. Поверх сердечника и катушки находится якорь – металлическая пластина, которая удерживается возвратная пружина. К якорю прикреплены подвижные контакты, а напротив них – неподвижные.

Узел из катушки и сердечника – электромагнит, а узел из сердечника, якоря и ярка – магнитопровод. Контакты обеспечивают управление электроцепью, размыкая и замыкая ее.

Принцип работы

Принцип действия электромагнитных реле

Принцип работы реле 4 контактного или 12-вольтной модели схож. Без подачи напряжения на устройство якорь при помощи возвратной пружины отдален от сердечника.

В момент, когда подается напряжение, по обмотке начинает двигаться ток, магнитное поле которого воздействует на сердечник. Намагниченный элемент посредством преодоления усилий возвратной пружины, притягивает якорь. Его активные контакты перемещаются, размыкаясь или замыкаясь с неподвижными.

После прекращения подачи напряжения ток обмотки пропадает, происходит размагничивание сердечника. Возвратная пружина приводит якорь и контакты в исходное состояние.

Разновидности реле

Реле контроля напряжения однофазное цифровое на DIN-рейку

Релейные устройства классифицируются по нескольким параметрам.

Количество фаз

Подразделяются на:

• однофазные – предназначены для подачи напряжения в жилых помещениях;
• трехфазные – подходят для применения в промышленных условиях.

Трехфазники отключают питание всего оборудования при скачках вольтажа на одной из линий.

Тип переключения

Можно приобрести модели:

• максимальные – повышают параметр напряжения до определенной величины;
• минимальные – понижают показатель до заданного значения.

Порог напряжения пользователем не устанавливается.

Тип активации воспринимающего элемента

Реле промежуточное РП-18-54 220В DC

Воспринимающий элемент, по включению которого будет работать прибор, – это электромагнит, магнитоэлектрический узел, индукционная или электродинамическая система. В зависимости от его вида существуют реле:

• первичные с прямым подключением контактов в сеть;
• вторичные – могут подключаться через измерительные индуктивные или емкостные трансформаторы;
• промежуточные – усиливают или преобразуют сигналы первичных/вторичных моделей.

Функции воспринимающего элемента – преобразование напряжения в процесс движения якоря относительно ярма.

Тип управления нагрузкой

Для управления напряжением применяются модели:

• прямого действия – нагрузка переключается контактами;
• косвенного действия – нагрузку подключаются вторичные элементы.

Нагрузка подается и приостанавливается с определенными промежутками.

Тип поступления сигнала

Герконовое реле

В продаже можно найти следующие коммутационные устройства:

• электронные – обеспечивают контроль напряжения в условиях высокой нагрузки. Управляют освещением и узлами автомобиля;
• герконовые – небольшие модели в виде катушки. Предназначены для замыкания, переключения, размыкания сети. Чувствительны к механическим воздействиям и ультразвуку;
• электротепловые – отключают и включают электрический ток по нагреву биметаллической пластины. Используются для электродвигателей на производстве, обустройства однофазной или трехфазной электросети;
• временной выдержки – для создания кратковременных пауз применяются схемы замедления. Приборы работают в автомобилях, светофорах, елочных гирляндах;
• таймеры света – позволяют программировать освещение теплиц, аквариумов, животноводческих комплексов. К ним подключаются нагреватели, вентиляторы;
• электромагнитные – ток статистической обмотки активируется по воздействию магнитного поля. Приборы со средней нагрузкой до 320 А и напряжение до 1,6 кВт могут работать только в сети с постоянным током.

Конструктивно стандартный регулятор имеет вид пакетника для крепления на дин-рейку. Некоторые модели исполняются в виде переходников и удлинителей.

Особенности контактов

Распространенные конфигурации контактных групп реле

По конструкции контактное промежуточное реле состоит из трех типов элементов.

Нормально разомкнутые

Находятся в разомкнутом состоянии до момента подачи питания на катушку. Реле активируется после подачи напряжения, и контакты приходят в замкнутое состояние. Электросеть замыкается.

Нормально замкнутые

Функционируют по обратному принципу, находясь в замкнутом состоянии на момент обесточивания реле. После появления напряжения происходит срабатывание реле, размыкание контактов и цепи.

Перекидные

При обесточивании катушки средний общий контакт якоря замкнут с неподвижным. После того как реле срабатывает, средний элемент вместе с якорем двигается в направлении стационарного контакта и замыкается с ним. Связь с первым стационарным контактом разрывается.

Модели с несколькими контактными группами обеспечивают управление несколькими цепями.

Электрическая схема реле

Принципиальная электросхема реле

Принципиальная схема реле наносится на крышку производителем. Само устройство имеет вид прямоугольника, помечается маркером К с цифрой. Для обозначения контактов без подачи нагрузки применяется буква К с двумя цифрами, разделенными точкой. Первая – это порядковый номер прибора, вторая – порядковый номер контактов.

Контактные группы рядом с катушкой маркируются штриховой линией. Под электросхемой также указывают параметры контактов, величину максимального коммутационного тока. Разновидность токов и напряжение в рабочих условиях наносятся на релейную катушку.

Схемы подключения

Модуль подключается к потребителям в зависимости от конструктивного исполнения и количества контактов.

С несколькими контактами

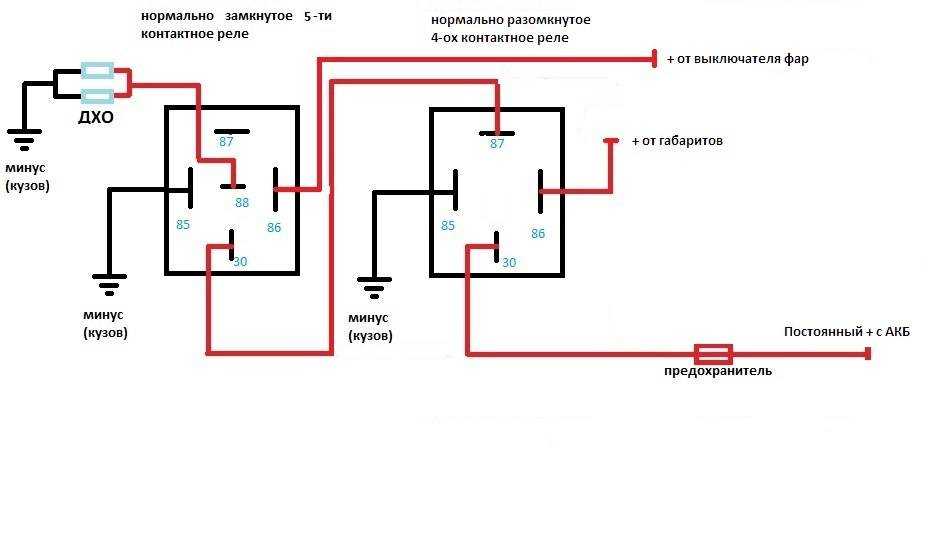

Схема подключения 4-х контактного реле

Схема активации и работы светового реле, состоящая из 4 контактов позволяет подключить противотуманки через предохранитель:

1. Поиск дополнительного вольтажа посредством разрезания красного провода на предохранительном блоке и пайки дополнительного.
2. Установка навесного предохранителя.
3. Подключение силового реле по нумерации контактов. 30 – кабель после предохранителя, 87 – кабель к ПТФ напрямую, 86 – провод с зацепкой на болт около реле.
4. Создание системы управления. Вытаскивается кнопка ПТФ без снятия колодки.
5. Прозвонка провода мультиметром и присоединение его к кузову.
6. Проверка фар и габаритов.
7. Повторная прозвнока мультиметром и поиск цифры 12+.

Контакт 85 подкидывается только на провод, при касании к которому появилось 12+.

Схема подсоединения пятиконтактного реле

Схема подсоединения пятиконтактного реле подходит для создания сигнализации. Подключение выполняется так:

1. Определение контактов. 85 и 86 отвечают за катушку, 30 – общий, 87-а – нормально-замкнутый, 87 – нормально разомкнутый.
2. Питающий контакт 85 соединяется с сигнализационным проводом.
3. На катушечный контакт 86 при включенном зажигании подается 12+ Вольт.
4. Контакты 87-а и 30 подкидываются в разрыв заблокированной цепи.
5. Инвертируется полярность. На катушечный контакт 85 и контакт 87 подается минус, на контакт 86 с концевиков – плюс. На 30-м остается плюс.

В качестве блокиратора может использоваться бензонасос, стартер, запитка форсунок, зажигание.

Для реле напряжения

Принципиальная схема домашней сети с использованием реле напряжения, УЗО и защитных автоматов

Схема подключения реле напряжения предусматривает монтаж прибора на дин-рейку в распредщитке. Для трехфазной сети выполняется следующее:

1. Определяется кабель подключения – медный, с сечением 1,5-2,5 мм2.
2. Подсоединяются контакты ввода через пускатель или контактор.
3. Находится фаза по маркерам А, В, С и клемма нуля N.
4. Проводники трех фаз подкидываются на соответствующие верхние клеммы устройства.
5. Проводник клеммы № 1 подключается на выход катушки.
6. Клемма № 3 подсоединяется на фазу в обход реле напряжения.
7. Выход № 2 контакторной катушки нужно подключать к нулевому проводнику сети.
8. Проводники нагрузки соединяются с клеммами пускателя на выходе.
9. Нулевые проводники в распредкоробе подкидываются на общую нейтраль.

Для простоты соединения узлов руководствуйтесь схемой на корпусе реле.

Настройки реле

Схема для включения любого реле будет работать только в условиях правильной настройки. Пользователь может установить порог срабатывания по максимальному и минимальному значению, выбрать задержку активации и повторного включения после перезагрузки.

Определившись с типом реле переключения и разобравшись в его схеме, можно самостоятельно создать электроцепь. При работе следует учитывать тип контактов, разновидность устройства и принцип его функционирования.

Как запитать низковольтное реле постоянного тока (на 12, 24 В) от переменного напряжения 220 В, схема « ЭлектроХобби

В данной статье предлагаю вам простую схему, с помощью которой можно подключить обычное низковольтное реле к сети 220 вольт. То есть, бывают случаи, когда вам для своего устройства или какой либо схемы нужно использовать промежуточное реле, что питается от сетевого переменного напряжения 220 В. Под рукой такого реле нет. Хотя есть реле, рассчитанные на более низкое напряжение и постоянные ток. Либо же есть ненужное устройство, с которого такое низковольтное реле можно снять. И с помощью предлагаемой простой схемы бестрансформаторного блока питания можно из низковольтного реле сделать реле на 220 вольт.

Перед тем, как собирать эту простую схему сначала нужно измерить постоянный ток, который потребляет катушка вашего низковольтного реле.

Для этого просто нужно взять свой мультиметр, перевести его в режим измерения постоянного тока на пределе до 200 мА. Как правило, в среднем, маломощные низковольтные реле потребляют ток около 50 мА. Точность величины потребляемого тока катушкой реле позволит подобрать емкость конденсатора, что обеспечить наиболее благополучный режим работы реле. То есть, если емкость гасящего конденсатора C1 будет больше, чем нужно, то на катушке вашего реле будет оседать большее напряжение, и через нее будет протекать больший ток. Такой режим работы будет нагревать реле, что не совсем хорошо.

Итак, вы измерили ток, который потребляет ваше низковольтное реле и он допустим равен 70 мА. Далее внизу рисунка схемы имеются две формулы для расчета емкости гасящего конденсатора C1. Первая формула является упрощенным вариантом, которой можно пользоваться в случае, когда постоянное напряжение на выходе бестрансформаторного блока питания не будет больше 20 вольт. То есть, если вы используете реле, катушка которого рассчитана на напряжение 12 вольт, то можно использовать первую, упрощенную формулу. Если катушка вашего реле рассчитана на напряжение 24 или даже 36 вольт, то желательно уже пользоваться формулой №2.

Поскольку 12 вольтовые реле встречаются чаще, то я буду использовать упрощенную формулу №1. Итак, я уже знаю, что катушка моего реле потребляет 70 мА. В первую формулу я ток подставляю не в миллиамперах, а в амперах (основных единицах измерения по системе СИ). То есть мой ток равен 0,07 ампер. В формуле используется напряжение сети, то есть 220 вольт. И после простого вычисления я получаю, что емкость моего гасящего конденсатора должна быть 1 мкф (микрофарад). Конечно, если по формуле получилось допустим 1,13 мкф, то вполне допустимо округление и в место такой нестандартной емкости можно просто поставить 1 мкф. На схему такое небольшое округление никак не повлияет.

Причем стоит обязательно учесть, что гасящий конденсатор должен быть пленочный, то есть не электролит (который имеющий полярность). Дело все в том, что поскольку через гасящий конденсатор протекает переменный ток и электролитический конденсатор просто у вас выйдет из строя (обратная полярность его начнет сильно разогревать изнутри, что приведет к последующему вздутию и разрыву верхней его части). Рабочее напряжение у конденсатора должно быть не менее 400 вольт. В крайнем случае можно поставить на 250 вольт, но все же лучше на 400 В.

Итак, мы рассчитали и уже знаем емкость гасящего конденсатора. Теперь об остальных компонентах схемы. Параллельно гасящему конденсатору C1 стоит постоянный резистор. Он нужен для того, чтобы разряжать конденсатор после того, как реле будет отключено от сетевого напряжения. Это нужно, чтобы исключить возможность случайного удара током человека от заряженного конденсатора (хоть величина заряда и не опасна для здоровья человека, но будет весьма неприятно). В схеме резистор R1 стоит на 680 кОм. Хотя его можно ставить в пределах где-то от 100к и до 2 мОм.

Далее в схеме мы видим обычный диодный выпрямительный мост. Поскольку рабочий ток схемы весьма мал (до 100 мА), то диоды подойдут практически любые (выпрямительные), которые способны выдерживать прямой ток до 100 миллиампер и обратное напряжение более 350 вольт. А поскольку современные диоды при своих малых размерах имеют достаточно хорошие характеристики, то можно использовать практически любые из них. К примеру наиболее распространенные типа 1n4007 (выдерживают прямой ток до 1 ампера и обратное напряжение до 1000 вольт).

На схеме после диодного моста пунктиром обозначен еще один конденсатора, который ставить не обязательно. Поскольку на выходе диодного моста мы имеем скачкообразное напряжение с частотой 100 герц, то с таким видом тока катушка реле вполне нормально справляется и работает вполне нормально (без дребезгов, с четким и уверенным срабатыванием). Но, чтобы было совсем правильно, то конденсатора C2 можно и поставить, чтобы уменьшить выходные пульсации на выходе диодного моста. Но слишком большая емкость этого конденсатора также будет вредна (появится небольшая задержка и инерционность срабатывания и отпускания реле).

Данный сглаживающий конденсатора должен иметь емкость где-то от 1 до 3 микрофарад. Напряжение этого электролитического конденсатора должно быть процентов на 25 больше, чем используемое выходное напряжение. То есть, если я планирую использовать реле с напряжением 12 вольт, то выходной конденсатор у меня должен быть рассчитан на напряжение не менее 16 вольт. В идеальном случае его напряжение должно быть не менее 400 вольт, поскольку в случае случайного отсоединения катушки реле от самой схемы произойдет увеличение выходного напряжения до 310 вольт (хотя и с ограниченным выходным током). И это увеличенное напряжение легко может вывести выходной конденсатор из строя (если он был рассчитан на более низкое напряжение).

В подобные схемы иногда еще на выход диодного моста ставят обычный стабилитрон, рассчитанный на напряжение, которое имеет сама катушка реле. Поставить его конечно можно, но это не принципиально важно. Дело в том, что катушка имеет свое определенное активное сопротивление. Когда мы ограничиваем силу тока гасящим конденсатором, то величина этого активного сопротивления делает естественное падение напряжения на катушке. И в итоге величина напряжение на выходе бестрансформаторного блока питания будет равна рабочему напряжению используемого реле. Ведь не просто так мы делали расчет емкости гасящего конденсатора!

Ну и не забываем о электрической безопасности. Чтобы обезопасить схему от случайного КЗ (короткого замыкания) желательно в нее добавить обычный плавкий предохранитель с током около 0,5 ампер. В этом случае даже при случайном возникновении КЗ ничего страшного не произойдет.

P.S. Данная схема проверена и полностью работоспособна. Если сравнивать этот вариант реле, сделанный из низковольтного реле с обычный, катушка которого изначально рассчитана на 220 вольт, то особой разницы как бы и нет. Хотя бытует мнение, что реле с низковольтным реле будет по быстродействию чуть хуже обычного реле на 220 вольт. Но для использования такой схемы для простых схем, не требующие большого быстродействия вполне подойдет.

НИЖЕ ВИДЕО ПО ЭТОЙ ТЕМЕ

Как можно питать реле постоянного тока на 12 В (низковольтное) от переменного сетевого напряжения 220 В, схема, пояснение работы

Ссылка для просмотра этого видео на моем канале в Дзене

Ссылка на эту статью в Дзене — https://dzen.ru/a/YyHbczbnUg1TN7zh
