WiFi-IoT Firmware Builder :: Поддержка Ethernet

JavaScript должен быть разрешён чтобы использовать данный сайт

Поддержка Ethernet

(обновлено: 08 Oct 2021, 10:34:40)

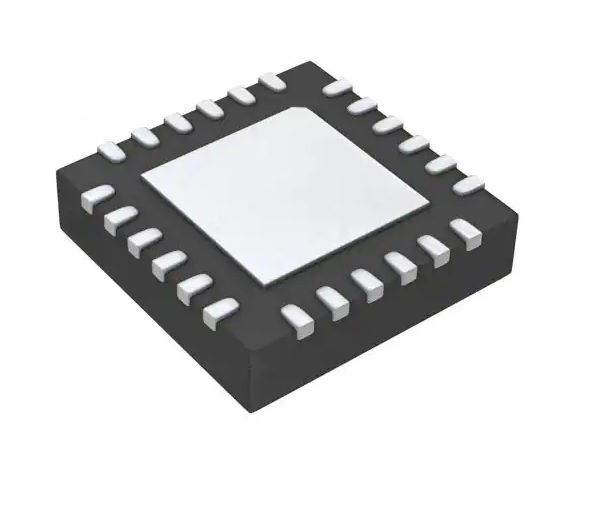

Поддержка Ethernet чипа LAN8720. Полноценная работа сети включая работу OTA. Перед включением данной опции убедитесь, что Ethernet модуль у Вас подключен к модулю ESP32.

Экспериментальная опция: выбор ethernet чипа: 0 — LAN8720  , 1 — ENC28j60 , 2 — W5500

Подключение Ethernet  модулей с интерфейсом SPI:

Все выводы SPI настраиваются в шестеренке.

W5500 проверено пользователями — работает.

ENC28j60 — нет информации.

Подключение Ethernet LAN8720 к выводам по интерфейсу RMII по 9 проводам:

*- Данные GPIO могут быть переназначены.

Данный способ поддерживает только ESP32. В ESP32S2, ESP32C3 нет аппаратной поддержки !

Данные GPIO не должны быть использованы в других опциях, в том числе и i2c !

Не забываем про питание 3.3в

Важно: Вывод REFCLK может подключаться или к 0 GPIO или к 17 GPIO в зависимости от настройки в шестеренке. Читайте ниже про особенности работы обеих вариантов.

Остается свободных 17(+2*) GPIO , из них 4(+2*) GPIO доступны только на вход, а так же 6(+2*) АЦП.

*-Дополнительные 2 GPIO 37 и 38 выведены не на всех модулях ESP32.

Выданный IP адрес можно посмотреть на роутере или в uart отладке модуля ESP32.

Не нужный WI-FI можно отключить в настройках main ,выбрав режим disable. Safe mode, при котором поднимается точка доступа так же доступен, но только при использовании опции Safe GPIO.

Ограничения функции

Невозможно использовать вместе с функцией интернет радио совместно с внутренним ЦАП так как используются те же выводы.

Использование генератора REFCLK на GPIO0 (Поддерживается только на SDK 4.4 и выше):

В данном режиме используется генератор на плате Ethernet и ESP32 используется как ведомый.

Так как используется GPIO0 в режиме входа , то модуль может случайно переключится в режим прошивки при запуске модуля. Для решения данной проблемы используется GPIO Reset, который назначается в шестеренке опции. При установке в -1 вывод не используется.

Данный вариант подключения часто используется на готовых платах c Ali.

Использование генератора REFCLK на GPIO17 (Рекомендуемый вариант):

В данном режиме генерация 50мгц идет от ESP32 и Ethernet модуль работает ведущим.

Необходимо 1 вывод ENABLE генератора(металлический 4 ножечный корпус)  на ethernet модуле подключить к GND. Этот вывод находится в центре ethernet модуля.

Возможные проблемы работы с Ethernet.

Если сеть не стартует, то в первую очередь смотрим в UART отладку.

1. Ошибка No PHYdevice detected в отладке указывает , что нет связи по линии управления выводов MDC MDIO , проверяем соединения, пробуем другие GPIO.

2. Некоторые готовые платы с Ethernet могут использовать внешний генератор на выводе GPIO 0 вместо GPIO 17. Возможность работы с GPIO 0 будет добавлена после добавления нового SDK 4.4 в проект.

ETHERNET — Руководство по программированию ESP-IDF v3.1.7-73-g2060ee9a5 документация

ETHERNET — Руководство по программированию ESP-IDF v3.1.7-73-g2060ee9a5 документация

Пример применения

Пример Ethernet: ethernet/ethernet.

Интерфейсы PHY

Сконфигурированные модели PHY устанавливаются в программном обеспечении путем настройки структуры eth_config_t для данного PHY.

Заголовки включают структуру конфигурации по умолчанию. Эти конфигурации по умолчанию потребуют переопределения или переустановки некоторых элементов, прежде чем их можно будет использовать для конкретной конфигурации оборудования PHY. Обратитесь к примеру Ethernet, чтобы увидеть, как это делается.

• ethernet/include/eth_phy/phy. h (общий)
• Ethernet/include/eth_phy/phy_tlk110.h
• Ethernet/include/eth_phy/phy_lan8720.h

Константы конфигурации PHY

константа eth_config_t phy_tlk110_default_ethernet_config

Конфигурация PHY TLK110 по умолчанию.

Эта конфигурация не подходит для использования в исходном виде, ее необходимо изменить для конкретной конфигурации оборудования PHY.

Обратитесь к примеру Ethernet, чтобы увидеть, как это делается.

константа eth_config_t phy_lan8720_default_ethernet_config

Конфигурация PHY LAN8720 по умолчанию.

Эта конфигурация не подходит для использования в исходном виде, ее необходимо изменить для конкретной конфигурации оборудования PHY.

Обратитесь к примеру Ethernet, чтобы увидеть, как это делается.

Справочник по API — Ethernet

Функции

esp_err_t esp_eth_init (eth_config_t * конфиг )

Инициализация Ethernet mac.

Примечание

Конфигурация

не может быть NULL, а физический чип должен быть совместим с физическими функциями инициализации.

Возврат

• ЕСП_ОК
• ESP_FAIL

Параметры

• конфигурация : данные инициализации Mac.

esp_err_t esp_eth_init_internal (eth_config_t * конфигурация )

Инициализация только драйвера Ethernet для Mac.

В большинстве случаев вам не нужно вызывать эту функцию напрямую. Он вызывается из esp_eth_init().

Эта функция может быть вызвана, если вам нужно только инициализировать драйвер Ethernet без использования сетевого стека сверху.

Примечание

9Конфигурация 0032 не может быть NULL, а физический чип должен быть совместим с физическими функциями инициализации.

Возврат

• ЕСП_ОК
• ESP_FAIL

Параметры

• конфигурация : данные инициализации Mac.

esp_err_t esp_eth_tx (uint8_t * buf , uint16_t размер )

Отправить пакет с TCP/IP на Mac.

Примечание

buf не может быть NULL, размер должен быть меньше 1580

Возврат

• ЕСП_ОК
• ESP_FAIL

Параметры

• buf : начальный адрес пакетных данных.
• размер : размер (в байтах) пакетных данных.

esp_err_t esp_eth_enable (пусто)

Включить интерфейс Ethernet.

Примечание

Крик вызывается после esp_eth_init

Возврат

• ЕСП_ОК
• ESP_FAIL

esp_err_t esp_eth_disable (пусто)

Отключить интерфейс Ethernet.

Примечание

Крик вызывается после esp_eth_init

Возврат

• ЕСП_ОК
• ESP_FAIL

void esp_eth_get_mac (uint8_t mac [6])

Получить MAC-адрес.

Получить Mac интерфейса Ethernet.

Примечание

mac addr должен быть действительным адресом индивидуальной рассылки

Параметры

• mac : начальный адрес mac-адреса.
• mac : сохранить mac интерфейса.

void esp_eth_smi_write (uint32_t reg_num , uint16_t значение )

Чтение phy reg с помощью интерфейса smi.

Примечание

физический базовый адрес должен быть правильным.

Параметры

• reg_num : phy reg num.
• значение : значение, которое записывается в phy reg.

uint16_t esp_eth_smi_read (uint32_t reg_num )

Чтение phy reg с помощью интерфейса smi.

Примечание

физический базовый адрес должен быть правильным.

Возврат

значение, которое читается из phy reg

Параметры

• reg_num : phy reg num.

esp_err_t esp_eth_smi_wait_value (uint32_t reg_num , uint16_t значение , uint16_t value_mask , int timeout_ms

0) )

Непрерывно считывайте регистр PHY через интерфейс SMI, подождите, пока в регистре не будет требуемого значения.

Примечание

Базовый адрес PHY должен быть правильным.

Возврат

ESP_OK, если желаемое значение совпадает, ESP_ERR_TIMEOUT, если истекло время ожидания.

Параметры

• reg_num : номер физического регистра
• значение : значение для ожидания (замаскировано с помощью value_mask)
• value_mask : Маска битов для соответствия в регистре.
• timeout_ms : Время ожидания для этого значения (миллисекунды). 0 означает никогда тайм-аут.

статический esp_err_t esp_eth_smi_wait_set (uint32_t reg_num , uint16_t value_mask , int timeout_ms )

Непрерывно считывайте регистр PHY через интерфейс SMI, подождите, пока в регистре не будут установлены все биты маски.

Примечание

Базовый адрес PHY должен быть правильным.

Возврат

ESP_OK, если желаемое значение совпадает, ESP_ERR_TIMEOUT, если истекло время ожидания.

Параметры

• reg_num : номер физического регистра
• value_mask : Ожидаемая маска значения (все биты в этой маске должны быть установлены)
• timeout_ms : Время ожидания для этого значения (миллисекунды). 0 означает никогда тайм-аут.

void esp_eth_free_rx_buf (void * buf )

Бесплатный буфер emac rx.

Примечание

buf не может быть нулевым, и это буфер ввода tcpip.

Параметры

• buf : начальный адрес получения пакетных данных.

esp_err_t esp_eth_set_mac ( const uint8_t mac [6])

Установить mac интерфейса Ethernet.

Примечание

Пользователь

может вызвать эту функцию после emac_init, и новый MAC-адрес будет включен после emac_enable.

Возврат

• ESP_OK: успех
• ESP_ERR_INVALID_MAC: неверный MAC-адрес

Параметры

• mac : адрес Mac.

Конструкции

структура eth_config_t

конфигурация Ethernet

Публичные члены

eth_phy_base_t phy_addr

Физический базовый адрес (0~31)

eth_mode_t mac_mode

режим Mac теперь поддерживает только RMII

eth_clock_mode_t clock_mode

выбор режима внешних/внутренних часов на

eth_tcpip_input_func tcpip_input

Функция ввода tcpip

eth_phy_func физ_инит

физ. функция инициализации

eth_phy_check_link_func phy_check_link

Физическая функция проверки связи

eth_phy_check_init_func phy_check_init

функция инициализации физической проверки

eth_phy_get_speed_mode_func phy_get_speed_mode

функция инициализации физической проверки

eth_phy_get_duplex_mode_func phy_get_duplex_mode

функция инициализации физической проверки

eth_gpio_config_func gpio_config

функция конфигурации gpio

логический поток_ctrl_enable

флаг включения управления потоком

eth_phy_get_partner_pause_enable_func phy_get_partner_pause_enable

включить партнерскую паузу

eth_phy_power_enable_func phy_power_enable

включение или отключение физической мощности

Определения типов

typedef bool (* eth_phy_check_link_func )(void)

typedef недействительно (* eth_phy_check_init_func )(недействительно)

typedef eth_speed_mode_t (* eth_phy_get_speed_mode_func )(пусто)

typedef eth_duplex_mode_t (* eth_phy_get_duplex_mode_func ) (пусто)

typedef void (* eth_phy_func )(void)

typedef esp_err_t (* eth_tcpip_input_func )(void *buffer, uint16_t len, void *eb)

typedef недействительным (* eth_gpio_config_func ) (недействительным)

typedef bool (* eth_phy_get_partner_pause_enable_func ) (недействительно)

typedef void (* eth_phy_power_enable_func ) (включение логического значения)

Перечисления

перечисление eth_mode_t

Значения:

ETH_MODE_RMII = 0

ETH_MODE_MII

перечисление eth_clock_mode_t

Значения:

ETH_CLOCK_GPIO0_IN = 0

ETH_CLOCK_GPIO0_OUT = 1

ETH_CLOCK_GPIO16_OUT = 2

ETH_CLOCK_GPIO17_OUT = 3

перечисление eth_speed_mode_t

Значения:

ETH_SPEED_MODE_10M = 0

ETH_SPEED_MODE_100M

перечисление eth_duplex_mode_t

Значения:

ETH_MODE_HALFDUPLEX = 0

ETH_MODE_FULLDUPLEX

перечисление eth_phy_base_t

Значения:

PHY0 = 0

Физический уровень 1

ФИЗИЧЕСКИЙ 2

ФИЗ3

PHY4

PHY5

Физический уровень 6

PHY7

Физический уровень 8

PHY9

PHY10

PHY11

PHY12

PHY13

PHY14

PHY15

PHY16

PHY17

PHY18

PHY19

PHY20

PHY21

PHY22

PHY23

PHY24

PHY25

PHY26

PHY27

PHY28

PHY29

ФИЗ30

PHY31

Справочник по API — PHY Common

Заголовочный файл

• ethernet/include/eth_phy/phy. h

Функции

недействительным phy_rmii_configure_data_interface_pins (недействительным)

Общие функции управления PHY.

Их недостаточно для управления каким-либо конкретным Ethernet PHY, но они обеспечивают общую структуру конфигурации и функции управления. Настройте фиксированные контакты для интерфейса данных RMII.

Это настраивает GPIO 0, 19, 22, 25, 26, 27 для использования с интерфейсом данных RMII. Эти контакты нельзя изменить, и они должны быть подключены к функциям Ethernet.

Этого недостаточно для полной настройки Ethernet PHY, контакты интерфейса конфигурации MDIO (такие как SMI MDC, MDO, MDI) также должны быть правильно настроены в матрице GPIO.

void phy_rmii_smi_configure_pins (uint8_t mdc_gpio , uint8_t mdio_gpio )

Настройте переменные контакты для функций Ethernet SMI (MDIO).

Вызов этой функции вместе с mii_configure_default_pins() полностью настроит GPIO для Ethernet PHY.

недействительным phy_mii_enable_flow_ctrl (недействительным)

Включить управление потоком в стандартном регистре PHY MII.

bool phy_mii_check_link_status (пусто)

bool phy_mii_get_partner_pause_enable (пусто)

Справочник по API — PHY TLK110

Заголовочный файл

• ethernet/include/eth_phy/phy_tlk110.h

Функции

пустота phy_tlk110_dump_registers ()

Дамп всех регистров конфигурации TLK110 PHY SMI.

Примечание

Эти регистры сбрасываются на уровне «отладки», поэтому выходные данные могут быть невидимы в зависимости от уровней журнала по умолчанию.

недействительным phy_tlk110_check_phy_init (недействительным)

Функция по умолчанию TLK110 phy_check_init.

eth_speed_mode_t phy_tlk110_get_speed_mode (пусто)

Функция по умолчанию TLK110 phy_get_speed_mode.

eth_duplex_mode_t phy_tlk110_get_duplex_mode (пусто)

Функция по умолчанию TLK110 phy_get_duplex_mode.

недействительным phy_tlk110_power_enable (логический)

Функция по умолчанию TLK110 phy_power_enable.

Обратитесь к примеру Ethernet, чтобы увидеть, как это делается.

Примечание

Эту функцию может потребоваться заменить пользовательской функцией, если PHY имеет GPIO для включения питания или запуска часов.

пустота phy_tlk110_init (пустота)

Функция phy_init TLK110 по умолчанию.

Справочник по API — PHY LAN8720

Заголовочный файл

• ethernet/include/eth_phy/phy_lan8720. h

Функции

пустота phy_lan8720_dump_registers ()

Дамп всех регистров конфигурации PHY SMI LAN8720.

Примечание

Эти регистры сбрасываются на уровне «отладки», поэтому выходные данные могут быть невидимы в зависимости от уровней журнала по умолчанию.

недействительным phy_lan8720_check_phy_init (недействительным)

Функция LAN8720 phy_check_init по умолчанию.

eth_speed_mode_t phy_lan8720_get_speed_mode (пусто)

Функция по умолчанию LAN8720 phy_get_speed_mode.

eth_duplex_mode_t phy_lan8720_get_duplex_mode (пусто)

Функция по умолчанию LAN8720 phy_get_duplex_mode.

недействительным phy_lan8720_power_enable (логический)

Функция по умолчанию LAN8720 phy_power_enable.

Обратитесь к примеру Ethernet, чтобы увидеть, как это делается.

Примечание

Эту функцию может потребоваться заменить пользовательской функцией, если PHY имеет GPIO для включения питания или запуска часов.

пустота phy_lan8720_init (пустота)

Функция phy_init LAN8720 по умолчанию.

Читать документы
v: выпуск/v3.1

Версии

последний

стабильный

v4.1

v4.0.2

v4.0.1

v4.0

v3.3.4

v3.3.3

v3.3.2

v3.3.1

v3.3

v3. 2.5

v3.2.3

v3.2.2

v3.1.7

v3.1.6

v3.1.5

выпуск v4.1

выпуск-v4.0

выпуск v3.3

выпуск v3.2

выпуск v3.1

выпуск v3.0

Загрузки

пдф

При прочтении документов

Дом проекта

Строит

Бесплатный хостинг документов предоставляется Read the Docs.

Компонент Ethernet

— ESPHome

Этот компонент ESPHome обеспечивает проводных подключений Ethernet для ESP32.

Ethernet для ESP8266 не поддерживается.

Этот компонент и компонент Wi-Fi могут , а не использоваться одновременно, даже если оба физически доступны.

 # Пример записи конфигурации
Ethernet:
  тип: LAN8720
  mdc_pin: GPIO23
  mdio_pin: GPIO18
  clk_mode: GPIO0_IN
  phy_addr: 0
  # Дополнительный ручной IP
  manual_ip:
    статический_ip: 10.0.0.42
    шлюз: 10.0.0.1
    подсеть: 255.255.255.0


Переменные конфигурации:

• тип ( Требуется , строка): Тип набора микросхем LAN/физ. Должен быть одним из
  LAN8720 , TLK110 или IP101 (дополнительную информацию см. в техническом описании).

• mdc_pin ( Требуется , Pin): вывод MDC платы.
  Обычно это GPIO23 .

• mdio_pin ( Требуется , Pin): вывод MDIO платы.
  Обычно это GPIO18 .

• clk_mode ( Необязательный , строка): Режим синхронизации линий данных. Смотрите свою доску
  техническое описание для более подробной информации. Должно быть одно из следующих значений:

  .

  • GPIO0_IN (по умолчанию) — Внешние часы

  • GPIO0_OUT — Внутренние часы

  • GPIO16_OUT — Внутренние часы

  • GPIO17_OUT — Внутренние часы

• phy_addr ( Необязательный , целое число): Тип физического адреса контроллера Ethernet. По умолчанию 0.

• power_pin ( Дополнительный , схема контактов): контакт, управляющий
  состояние питания/сброса контроллера Ethernet. Оставьте неуказанным, если нет контакта питания (по умолчанию).

• manual_ip ( Дополнительно ): Вручную настройте статический IP-адрес узла.

  • static_ip ( Обязательно , IPv4-адрес): статический IP-адрес вашего узла.

  • шлюз ( Обязательно , адрес IPv4): Шлюз локальной сети.

  • подсеть ( Обязательно , адрес IPv4): подсеть локальной сети.

  • dns1 ( Дополнительно , адрес IPv4): основной DNS-сервер для использования.

  • днс2 ( Дополнительно , адрес IPv4): резервный DNS-сервер для использования.

• use_address ( Необязательный , строка): Вручную переопределить, какой адрес использовать для подключения
  к ЭСП. По умолчанию используется автоматически сгенерированное значение. Например, если вы изменили свой
  статический IP-адрес и хотите прошить OTA на ранее настроенный IP-адрес.

• домен ( Необязательный , строка): Установите домен имени хоста узла, используемого для загрузки.
  Например, если он установлен на . local , все загрузки будут отправляться на .local .
  По умолчанию .local .

• id ( Необязательный , ID): вручную укажите идентификатор, используемый для генерации кода.

Примечание

Если ваша плата Ethernet не имеет встроенного ESP32, обычно пытаются
использовать свободные провода, провода dupont и т. д. для подключения контроллера Ethernet к ESP32.
Однако этот подход, скорее всего, потерпит неудачу, поскольку интерфейс Ethernet использует высокочастотный
тактовый сигнал, который не будет надежно передаваться по этим типам соединений. Для большего
информацию и детали проводки см. по ссылке в См. также раздел .

Конфигурация для Olimex ESP32-POE

 Ethernet:
  тип: LAN8720
  mdc_pin: GPIO23
  mdio_pin: GPIO18
  clk_mode: GPIO17_OUT
  phy_addr: 0
  вывод_питания: GPIO12


Конфигурация для Olimex ESP32-EVB

 Ethernet:
  тип: LAN8720
  mdc_pin: GPIO23
  mdio_pin: GPIO18
  clk_mode: GPIO0_IN
  phy_addr: 0


Конфигурация для Olimex ESP32-GATEWAY

 Ethernet:
  тип: LAN8720
  mdc_pin: GPIO23
  mdio_pin: GPIO18
  clk_mode: GPIO17_OUT
  phy_addr: 0


Конфигурация для LILYGO TTGO T-Internet-POE ESP32-WROOM LAN8270A Чип

 Ethernet:
  тип: LAN8720
  mdc_pin: GPIO23
  mdio_pin: GPIO18
  clk_mode: GPIO17_OUT
  phy_addr: 0


Конфигурация для беспроводной метки WT32-ETH01

 Ethernet:
  тип: LAN8720
  mdc_pin: GPIO23
  mdio_pin: GPIO18
  clk_mode: GPIO0_IN
  phy_addr: 1
  вывод_питания: GPIO16


Конфигурация для OpenHacks LAN8720

 Ethernet:
  тип: LAN8720
  mdc_pin: GPIO23
  mdio_pin: GPIO18
  phy_addr: 1


Примечание

У этой платы есть проблема, из-за которой ESP32 может загружаться в программном режиме.
