Как размагнитить телевизор в домашних условиях

Многие владельцы устаревших моделей телевизоров задаются вопросом: как можно размагнитить телевизор в домашних условиях? Люди сталкиваются с этой проблемой, когда аппарат начинает работать неисправно, показывая искаженную картинку. Такая проблема присуща большинству устройствам с электронно-лучевой трубкой и носит название «намагничивание».

Содержание

Почему это происходит

Основной причиной, по которой происходит намагничивание кинескопа, является длительное нахождение электронных приборов в непосредственной близости от него. В современных домах такая ситуация не редкость: микроволновые печи, компьютеры и телефоны присутствуют практически в каждой квартире. Нередка ситуация, когда телевизор ставят на микроволновку, не задумываясь о том, а можно ли это делать? Если ваш аппарат пострадал от регулярного пребывания в электромагнитном поле – не спешите нести его в мастерскую. Вам под силу решить проблему самостоятельно. В зависимости от того, насколько сильно намагнитился ваш телевизор, вы сможете починить его с помощью одного из двух вариантов:

• привести в действие встроенную защиту от намагничивания;
• использовать прибор под названием дроссель.

Важно: для размагничивания кинескопа никогда не используйте постоянный магнит.

Как диагностировать намагниченность кинескопа

Намагничивание ЭЛТ вызывает искажение изображения на экране телевизора. Но искажение картинки возможно не только из-за наличия намагниченности экрана. Предварительно необходимо уточнить причину.

Кинескопные телевизоры большинства известных производителей (Philips, LG, Sony, Samsung и т.д.) проверяют на эффект намагниченности маски посредством опции настроек «Синий экран». Порядок диагностики следующий:

• перед проведением проверки следует отсоединить внешнюю антенну;
• включить ТВ-приемник и через меню настроек запустить режим «Синий экран».

Для проверки намагниченности следует активировать в настройках «Синий экран»

Проявление на синем экране разноцветных разводов и пятен свидетельствует о намагниченности кинескопа.

Активируем встроенную защиту

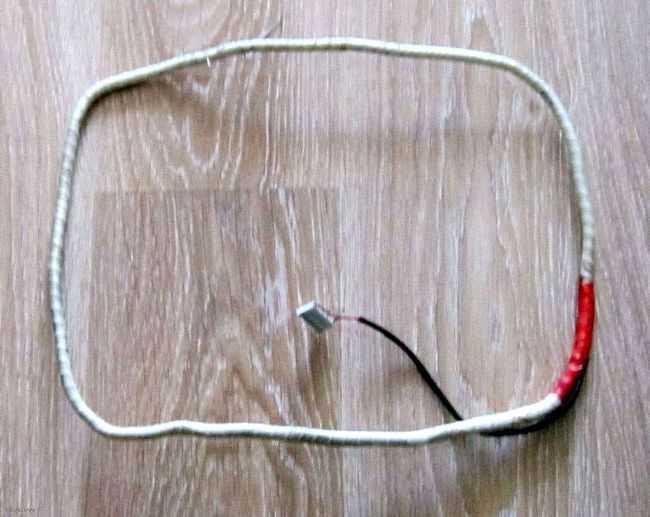

Каждый ЭЛТ телевизор имеет в своем арсенале встроенную защиту от намагничивания экрана – так называемую петлю размагничивания. Чтобы привести ее в действие, достаточно выключить аппарат на некоторое время и дать петле сделать свое дело.

Необходимо знать, что эта петля начинает работу только тогда, когда прибор отключен от сети питания. Все дело в том, что при включённом питании напряжение на позистор поступает непрерывно, и он не может ограничить подачу энергии на петлю размагничивания. В этом случае система размагничивания остается неактивной. Специалисты рекомендуют периодически отключать телевизор от электрической сети, чтобы предотвратить возможные проблемы с кинескопом.

Замена вышедшего из строя позистора

Не всегда выключение аппарата на 10-15 минут помогает избавиться от проблемы. Исправить ситуацию, вызванную сильным намагничиванием экрана ЭЛТ, можно двумя способами:

• замена вышедшего из строя позистора — электронного компонента в схеме штатной петли размагничивания;
• размагничивание при помощи дросселя.

Причиной намагничивания экрана часто выступает неисправно работающий позистор. Исправляется ситуация заменой вышедшего из строя электронного компонента схемы. Приобретается подходящая по сопротивлению деталь в радиомагазине. При умении читать электронную схему и навыках работы с паяльником извлечь отработавший позистор и на его место впаять новый элемент не займет много времени.

Возможная причина неисправности — вышедший из строя позистор

Если исправный позистор по какой-то причине не удается найти, то для временного решения проблемы достаточно выпаять неисправный элемент. Трансляция картинки восстановится без искажения цветов на некоторое время. После чего проблема проявится вновь.

После замены позистора следует несколько раз включать и выключать телевизор с интервалами в 15-20 минут. Во время отключения подачи тока позистор остывает, его сопротивление уменьшается, тем самым активируется работа петли размагничивания. Для полного исчезновения цветовых пятен на экране требуется провести 5-7 циклов включения/отключения прибора.

Если встроенный механизм не справляется с полным устранением искажения изображений, то размагнитить экран ЭЛТ можно при помощи дросселя.

Размагничивание при помощи дросселя

Для проведения процедуры рекомендуется заводской прибор, как вариант, подойдет самодельная катушка индуктивности.

Заводской дроссель для размагничивания кинескопа

Действовать нужно в следующем порядке.

1. Отключить и убрать находящиеся поблизости к телевизору электроприборы.
2. Включить телевизор, дать поработать 10 минут для прогрева.
3. На расстоянии 2 метров установить дроссель параллельно экрану и включить.
4. Медленно приближать прибор к ТВ-экрану, совершая им круговые движения, постепенно уменьшая диаметр вращения.
5. Непосредственно у телевизора нужно очертить дросселем по периметру экрана несколько раз в течение 3-5 секунд.
6. Продолжая очерчивать круги, следует отдалиться от телевизора на прежнее место.
7. Развернуть катушку перпендикулярно ТВ-экрану и выключить прибор.

Процесс необходимо проводить очень быстро (15-20 секунд) во избежание перегрева  дросселя, не отвлекаясь на издаваемые телевизором звуки и искажения цветов.

Важно! Описанный способ устранения проблемы подходит только для телевизоров с электронно-лучевой трубкой. Устранить пятна на ЖК-телевизорах дросселем не получится, так как причины их возникновения совершенно иные.

Как сделать дроссель в домашних условиях

Собрать электрический магнит в домашних условиях можно, используя электрический провод с вилкой, железную дугу и обмотку.

Самодельный дроссель

Возьмите железную дугу и подключите ее к электрической сети путем соединения с проводом 220В. Заизолируйте полученное устройство и включите его в сеть электропитания. Последовательность действий ничем не отличается от процесса размагничивания специальным дросселем.

Если вы точно следовали инструкциям в статье, но ваш прибор для просмотра телевизионных каналов до сих пор показывает некачественное изображения или не показывает его вовсе, возможная причина – сдвиг теневой маски кинескопа. Эта неисправность не поддается ремонту, и единственное решение проблемы – покупка нового кинескопа или телевизора. Сейчас на рынке представлено множество моделей, и чтобы не ошибиться при покупке, необходимо знать параметры выбора телевизора. Оптимальным решением будет выбор современного телевизора со Смарт ТВ, работающего на технологии LED.

Цифровое телевидение
Как размагнитить экран телевизора

У кинескопных телевизоров есть одна особенность. Со временем, экран телевизора может намагнититься и начать искажать цветовую гамму. Также, при намагничивании характерно появление темных пятен на экране. Это может произойти из-за не правильной эксплуатации телевизора, либо случайному подношению электрических приборов к телевизору. Чтобы уберечься от таких казусов, соблюдайте правила установки кинескопного телевизора у себя дома. Не ставьте его близко у другим бытовым приборам, не пользуйтесь другой техникой вблизи телевизора.

Если телевизор все таки намагнитился, то не спешите вызывать мастера. Его можно попробовать размагнитить самому

Как размагнитить экран телевизора

• Первый способ самый легкий — телевизоры оснащены автоматической системой размагничивания. Чтобы размагнитить экран телевизора, просто выключите его из сети на 20-30 минут и включите. Если картинка стала лучше, то повторите данную манипуляцию несколько раз.
• Если первый вариант не помог, то не расстраивайтесь. Можно размагнитить экран телевизора с помощью дросселя для размагничивания кинескопа.

Принцип работы дросселя для размагничивания кинескопа — это плавно исчезающее переменное магнитное поле. При работе с дросселем, нельзя делать никаких резких движений, это может привести к повторному намагничиванию экрана телевизора.

Как сделать дроссель для размагничивания экрана телевизора

Элементарны дроссель для размагничивания экрана телевизора можно сделать из подручных средств. Для этого понадобится оправка, провод ПЭЛ-2, изолента, кнопка включения/выключения и провод 220В.

Берем оправку 100 мм, обматываем ее проводом ПЭЛ-2 (900 витков) диаметром 0,15 мм, изолируем все это и подключаем кнопку включения/выключения с проводом 220В. Устройство для размагничивания экрана телевизора готово.

Включаем телевизор заранее на 10-15 минут, подключаем дроссель на расстоянии 2-ух метров. Начинаем делать большие круговые движения, медленно подходя к телевизору. При приближении к телевизору уменьшайте радиус вращения. Затем, также медленно отойдите на исходную точку. На всю процедуру отведите себе 40 секунд, не дайте перегреться дросселю.

Дроссели для размагничивания экрана телевизора также можно сделать из катушки магнитного пускателя или из дросселя от старой лампы дневного света. В первом случае, просто подключите катушку к сети и аналогично самодельному дросселю проделайте операцию по размагничиванию экрана телевизора.
С дросселем от лампы дневного света поступите так — снимите с него металлический кожух, оставьте обмотку и внутренний сердечник. К обмотке припаиваем силовой провод с вилкой 220В и обматываем конструкцию изолентой. Мы получили электромагнит с большим полем рассеивания.

Удачи в размагничивании экрана телевизора.
Фото взято с сайта телемастерская. рф

Задать вопросы о цифровом телевидении можно на форуме DVBpro

Автор: Александр Воробьёв, 16 Мар 2015 | Постоянная ссылка на страницу: http://dvbpro.ru/?p=9175

Как размагнитить телевизор в домашних условиях

Многие владельцы устаревших телевизоров задаются вопросом: как можно размагнитить телевизор в домашних условиях? Люди сталкиваются с этой проблемой, когда устройство начинает глючить, показывая искаженную картинку. Эта проблема присуща большинству приборов с электронно-лучевой трубкой и называется «намагничиванием».

Содержание

• 1 Почему так происходит
• 2 Активируем встроенную защиту
• 3 Размагничивание дроссельной заслонки
• 4 Как сделать дроссель в домашних условиях

Почему это происходит

Основной причиной намагничивания кинескопа является длительное нахождение электронных устройств в непосредственной близости от него. В современных домах такая ситуация не редкость: микроволновки, компьютеры и телефоны есть почти в каждой квартире. Часто возникает ситуация, когда телевизор ставят на микроволновку, не задумываясь об этом, но можно ли это сделать? Если ваше подразделение пострадало от регулярного пребывания в электромагнитное поле — Не спешите нести в мастерскую. Вы можете решить проблему самостоятельно. В зависимости от того, насколько сильно ваш телевизор намагничен, вы можете отремонтировать его одним из двух способов:

• активировать встроенную защиту от намагничивания;
• используйте устройство, называемое дросселем.

Важно: никогда не используйте постоянный магнит для размагничивания кинескопа.

Активируем встроенную защиту

Каждый ЭЛТ телевизор имеет в своем арсенале встроенную защиту от намагничивания экрана — так называемую петля размагничивания. Чтобы привести его в действие, достаточно на некоторое время выключить устройство и дать петле сделать свою работу.

Необходимо знать, что этот шлейф начинает работать только при отключении устройства от источника питания. Все дело в том, что при включении питания напряжение на позисторе идет непрерывно, и он не может ограничивать подачу питания на петлю размагничивания. В этом случае система размагничивания остается неактивной. Специалисты рекомендуют периодически отключать телевизор от сети, чтобы предотвратить возможные проблемы с кинескопом.

При выборе этого варианта следует учитывать, что петля не справляется с сильным намагничиванием кинескопа. В этом случае придется прибегнуть ко второму способу.

Размагничивание дросселя

Как размагничить телевизор в домашних условиях с помощью дросселя? Для начала необходимо подготовить устройство к этому процессу:

• отключить телевизор от сети;
• убрать все электрические устройства с места размагничивания.

После вышеперечисленных действий включите дроссель в блоке питания и начните выполнять круговых движения по спирали , приближая ее к центру кинескопа. Проводя такие манипуляции, оттяните дроссельную заслонку от экрана телевизора на достаточное расстояние и выключите устройство.

Важно: весь процесс размагничивания не должен занимать у вас более 40-50 секунд, иначе вы можете навредить кинескопу телевизора.

Самодельный дроссель

Как сделать дроссель в домашних условиях

Электромагнит можно собрать в домашних условиях из электрического провода с вилкой, железной дугой и обмоткой.

Возьмите железную дугу и подключите ее к электрической сети, подключив к проводу 220В. Заизолируйте устройство и включите его. Последовательность действий ничем не отличается от процесса размагничивания специальным дросселем.

Если вы точно следовали инструкции из статьи, но ваше устройство для просмотра телеканалов по-прежнему показывает некачественное изображение или не показывает его вовсе, возможная причина — Маска сдвига Маска сдвига кинескопа . Эта неисправность не подлежит ремонту, и единственным решением проблемы является покупка нового кинескопа или телевизора. Сейчас на рынке представлено множество моделей, и чтобы не ошибиться при покупке, нужно знать варианты выбора телевизора. Лучшим решением будет выбор современного телевизора со Smart TV, работающего на светодиодной технологии.
