Рации Retevis RT31(+переделка антенны)

Наткнулся на пост о акции(ликвидация складов в России). Решил купить на пробу эти рации(в комплекте 2 шт.+комплектующие). Был удивлен размером и весом рации. Сильнее был удивлен дальностью «из коробки». Далее, рассмотрю более подробно что и как). Много трафика.

Пришли они в небольшой коробке… я бы сказал, очень маленькой коробке:

Комплект состоит из: 2х раций, 2х шнурков на шею, одного руководства на английском.
Каждая рация была упакована в свой полипропиленовый матовый пакетик. На каждой рации имелась клипса для ношения. Вот так выглядят сами рации в включенном состоянии(подсветка погасла):

И при активной подсветке:

Сама рация на ладони:

И на шнурке:

Её реальная длинна 7,5см.(с штатной антенной 11,5см.). Ширина в самом широком месте 5см. Толщина 4,2см.

Питается она от 3х элементов типа ААА(в комплект не входят), что суммарно дают 4,5Вольт. По моим примерным подсчетам, эта рация может не более 0,5W.

Имеет достаточно много функций для своей ценовой категории: 8 каналов PMR(без возможности перепрошить под свои), 100 субтонов, активация голосом, поиск передачи на каналах(достаточно медленная штука — канал за секунду, для полного «круга» 8 секунд), функция отключения клавиш(некоторых… основные продолжают работу), возможность смены звука «роджер»(звук при отпускании тангенты), индикация батареи, предупреждение о низком вольтаже батарей.

Сетка PMR:

Решил проверить дальность в городских условиях(относительно прямая дорога(есть небольшие повороты, перекрывающие прямую видимость), деревья.
Оппонент(точка А) находился в здании на первом этаже за 2мя кирпичными стенами около окна. Я(точка В) двигался от него по дороге стараясь держать здание за своей спиной(по возможности, обеспецивая прямую видимость). Субтон не использовал:

Уже на 100 метрах речь стала забиватся шумами. Через 200 метров она практически пропала. Я попросил оппонента выйти из здания и встать на место, где обеспечивалась прямая видимость дороги, по которой я отдалялся:

Результат — 570 метров, при этом, речь сильно портилась помехами, шумами, оставалась на грани понятности.

Решил доработать рации путём установки четвертьволновой антенны.

Для правильных расчетов антенны, нужно знать длину волны нашей частоты и коэффициент укорочения К (всё это, именно под вашу частоту, можно найти в интернете — онлайн — калькуляторов очень много.)

В качестве антенны использовал кабель на волновое сопротивление 50 Ом, RG-58 C/U(в климатическом исполнении). Оплётку и центральную жилу на обоих концах запаял между собой. По формуле отмерил нужную мне длину в 16.8 см.:

UPD: Как мне подсказали в комментариях — достаточно просто взять обычный кабель на 50 или 75 ом и отрезать 16,8 см.

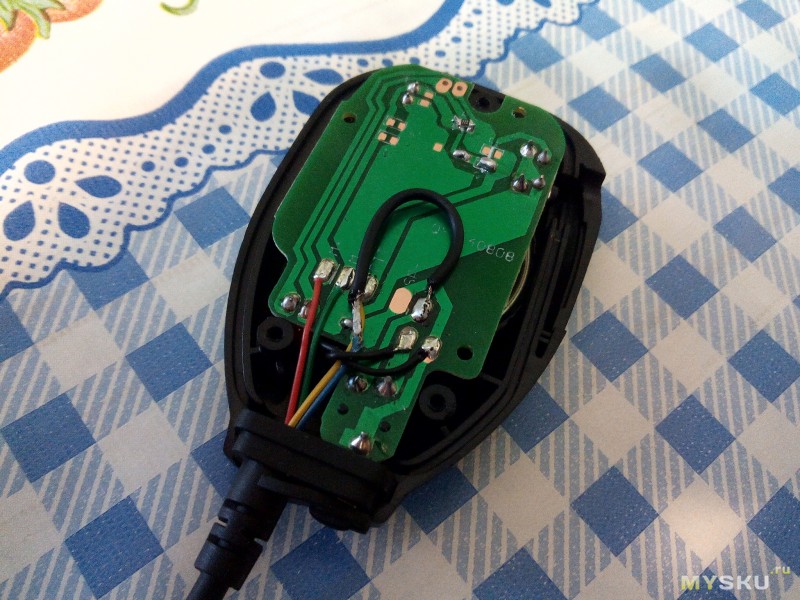

Разобрал рацию:

Отпаял штатную «пружинку»:

В пластиковом кожухе штатной антенны, проделал отверстие под мой провод-антенну, и запаялся;

Общая длинна вместе с четвертьволновой:

Собрал, и навёл блеску):

Повторили эксперимент уже с обновленной антенной рации. Начали как и в прошлый раз — оппонент в здании около окна, я отдаляюсь…
Я был приятно удивлён, что доходя до места, где в прошлый раз мы остановили эксперимент(570 метров), я всё ещё слышал оппонента практически без шумов!

Через пару перекрестков, появились шумы, и я попросил оппонента выйти на улицу — на старое место в зоне прямой видимости улицы, по которой я удаляюсь.

Не буду рассусоливать, а просто покажу место, где слышимость была уже на минимальном уровне и с шумами:

Результат — 1500 метров. И это с учетом того, что уже после 800 метров появились повороты дороги, которые скрыли от меня оппонента за, как минимум 4-5 домами(дома одноэтажные кирпичные, частные).

Подводя итог, могу с уверенностью сказать что с данной переделкой, например на воде или открытом пространстве, данные рации вполне могут взять и 2,5 километра.

Дополню о времени работы — за все время тестов, батареи и одного деления не потеряли из 4-рёх(а это в сумме час разговоров). Пока не могу с уверенностью сказать на сколько в итоге хватит комплекта батареек.

Потребление на прием и на передачу дополню чуть позже.

На этом всё. Если будут вопросы — задавайте в комментариях, постараюсь ответить.
Напомню, что данного рода переделка, мною была проведена на обоих рациях, и делалось это впервые для меня. Если вы заметили некие дилетантские ошибки, прошу меня простить — делалось все в первый раз, хоть и читалось по этой теме.

Расширение диапазона Baofeng UV 5R своими руками

• Статьи
• Расширение диапазона Baofeng UV 5R

2019-05-28 09:29:54

0

35900

Радиостанция Baofeng UV-5R относится к классу бюджетных устройств, которые активно используют охотники, туристы, рыболовы и те, кому просто хочется «проиграться» в радиоэфире. Она ничем не уступает, а в некоторых случаях показывает лучшие результаты, чем некоторые дорогостоящие устройства.

Станция является 127-канальной и может поддерживать прием в FM-диапазоне (65…108 МГц), примем и передачу в VHF (136…174 MHz) и UHF (400…480 MHz) частотах. Одно из преимуществ, которые выделяют пользователи, — возможность увеличения количества частот, работающих на прием и передачу. После расширения, проведенного с помощью специальной программы, рация сможет работать в частотах 127…180 MHz (VHF) и 380…524 MHz (UHF). Рассмотрим детально, как выполняется процедура расширения частотного охвата этой радиостанции.

Что потребуется для расширения диапазона Baofeng UV-5R

Выполнить процедуру увеличения рабочего диапазона станции можно посредством двух программ. Может применяться стандартная Baofeng-программа, которую можно скачать с сайта производителя или использовать более гибкий программный модуль CHIRP. Для тех, кто ни разу не пользовался CHIRP или не может самостоятельно разобраться в его работе не рекомендуется его применять. В противном случае может произойти так, что после «заливки» новых настроек радиостанция перестанет вообще работать и придется отдавать ее специалистам, чтобы восстановить ее функциональность. С Baofeng-программой подобного произойти не может, но она менее функциональная.

Изменить частотный охват до требуемой величины можно именно с помощью программы CHIRP. Чтобы с ней работать дополнительно потребуется специальный кабель с драйвером. Где его приобрести, как установить программу на компьютере и как она настраиватся, можно прочитать в интернете.

Последовательность процедуры расширения частотного охвата

1. Запускается программа CHIRP.
2. Выбирается вкладка Radio в пункте меню Download from radio после чего последовательно нажимается «OK», «YES» и скачиваются настройки радиостанции (на это уходит около 10 сек).
3. Далее используется пункт меню Other Settings, который находится во вкладке Settings. В этом пункте есть 4 подпункта, отвечающие за границы диапазонов VHF и UHF. По умолчанию там выставлены частотные показатели 136…174 для VHF и 400…480 МГц для UHF.
4. В ячейках со значениями граничных частот устанавливаются новые значения, после чего выбирается вкладка Radio в меню Upload to radio и выполняется «заливание» настроек обратно в радиостанцию.
5. Процедура завершена, станция может работать в новом диапазоне.

Допускаемые диапазоны

Чтобы знать какие граничные частоты можно выставлять в настройках проводились соответствующие замеры посредством частотомера и ваттметра GY561.

Для частот VHF, при нижней границе в 128,8 МГц рация может выдавать 7,7 Вт. Что касается верхней частотной границы, то при 178,2 МГц рация выдает 5,8 Вт.

Для UHF-диапазона при частоте 400 МГц рация имеет мощность 3,9 Вт, а при 500,1 МГц – 3,6 Вт. При попытках вводить большие значения рация выдает нулевую мощность или вообще зависает. Что касается режима приема, то для UHF и VHF-диапазонов он может быть шире, чем для передачи и составляет те пределы, которые были определены выше. На заметку! При расширении диапазона Baofeng UV-5R помните, что мощность прибора ограничена 5 Вт (именно такое значение заявлено производителем).
