ЗАРЯДНОЕ УСТРОЙСТВО ЛЯГУШКА
При потере родного зарядного от мобильника или смартфона, на помощь приходят недорогие универсальные зарядки для 3,7 вольтовых литиевых аккумуляторов, так называемые лягушки (или жабки). У них есть регулируемые контакты, к которым напрямую подключается аккумулятор, предварительно вытащенный из телефона. Конечно это создаёт некоторые неудобства (нужно постоянно снимать крышку, сбивается время), но иногда это единственный выход, когда зарядка от редкого китайского телефона утеряна.

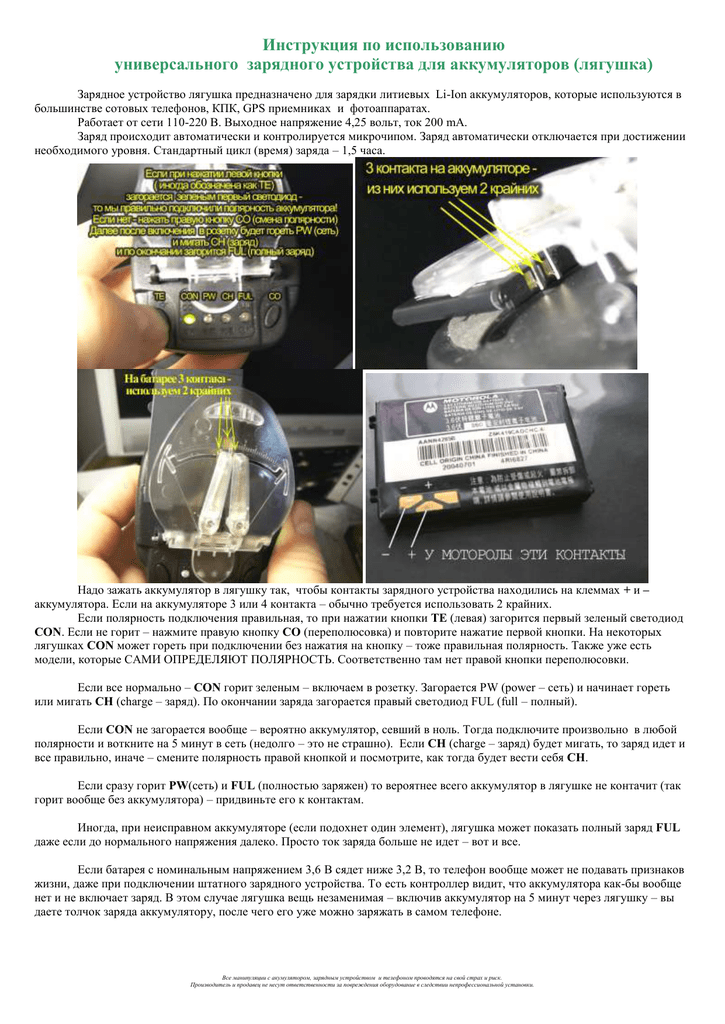

Инструкция по использованию зарядного устройства
Зарядное устройство “лягушка” предназначено для зарядки Li-Ion аккумуляторов, которые используются в сотовых телефонах, GPS приемниках и фотоаппаратах. Работает оно от сети 110-220 В. Выходное напряжение 4,2 вольта, ток 200 мА. Заряд происходит автоматически и контролируется микросхемой, причём он автоматически отключается при достижении необходимого уровня. Стандартное время заряда – 1,5 часа.

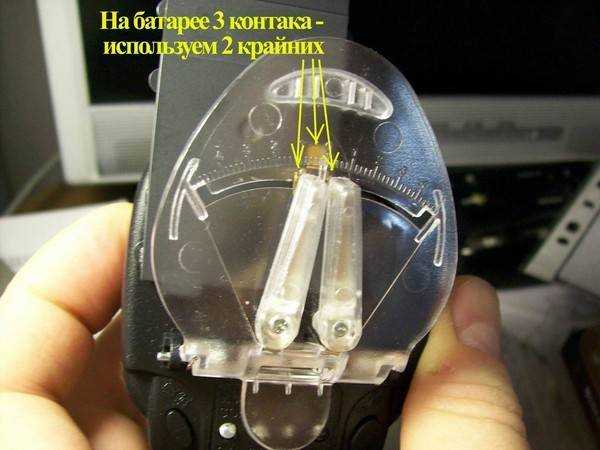

Надо зажать аккумулятор в лягушку так, чтобы контакты зарядного устройства находились на клеммах + и – аккумулятора. Если на аккумуляторе 3 или 4 контакта – обычно требуется использовать 2 крайних. Если полярность подключения правильная, то при нажатии кнопки TE (левая) загорится первый зеленый светодиод CON. Если не горит – нажмите правую кнопку CO (переполюсовка) и повторите нажатие первой кнопки. На некоторых лягушках CON может гореть при подключении без нажатия на кнопку – тоже правильная полярность. Также уже есть модели, которые полярность определят автоматически. Соответственно там нет правой кнопки переполюсовки.
Если все нормально – CON горит зеленым, включаем в розетку 220 В. Загорается PW и начинает гореть или мигать CH (charge – заряд). По окончании заряда загорается правый светодиод FUL (full – полный).
Если CON не загорается вообще, возможно аккумулятор сел в ноль. Тогда подключите произвольно в любой полярности и воткните на 5 минут в сеть (недолго – это не страшно). Если CH будет мигать, то заряд идет и все правильно, иначе смените полярность правой кнопкой и посмотрите, как тогда будет вести себя CH. Если сразу горит PW и FUL то вероятнее всего аккумулятор в лягушке не контачит (так светодиод горит вообще без аккумулятора) – придвиньте его к контактам.
Инструкция по ремонту ЗУ “лягушка”
Что касается полностью неработающего ЗУ – тут просто ищите сгоревшую деталь. Но иногда попадаются некачественные зарядники, когда при подключении к «лягушке» аккумулятора ток заряда меньше указанного. Не 200 ± 50 мА, а в несколько раз меньше. Таким образом, батарея просто недозаряжается. С уменьшением зарядного тока на выходе уменьшается и конечное напряжение на «полностью заряженном» аккумуляторе.
Отсюда и малый ресурс аккумулятора при установке в телефон. Когда световая сигнализация зарядного устройства сигнализировала об окончании заряда, напряжение на аккумуляторе было всего 3,9 В. Почему так происходит? Скорее всего дело в разбросе параметров. Небольшое отклонение в номиналах резисторов влечёт изменение общей характеристики устройства.
Принципиальная схема ЗУ лягушка
Заменив постоянные резисторы R14 и R15 (нумерация деталей на схеме соответствует нумерации деталей на печатной плате) на многооборотный подстроечный резистор марки СП3-39А номиналом 10 Ком, открывается возможность точно выставить выходной ток. После замены выставил ток на уровне 250 мА, что примерно соответствует указанному параметру на корпусе зарядного устройства. Можно, естественно, зарядный ток выставить подстроечником по желанию и другой. Когда включается световая сигнализация устройства, извещающая об окончании заряда, то зарядный ток снижается до 70 мА, а напряжение на аккумуляторе устанавливается в пределах 4,15 В.
Процесс полной зарядки длится около двух часов, то есть как и при зарядке в аппарате родным зарядным устройством. Полную версию инструкции скачайте на форуме.
Самодельная жабка
Проанализировав несколько схем ЗУ Лягушка, остановился на одной из них. Решил сделать её как приставку к зарядке NOKIA (думаю, они есть у многих, и у меня их несколько завалялось) для заряда аккумулятора Li-ion 18650. В самом зарядном от NOKIA выход с трансформатора почти 7 В, что вполне должно хватить для приставки.
Для самого аккумулятора нужен будет батарейный отсек, для крепления его на корпусе сбоку. На крышку – выход четырёх светодиодов и микротумблер. А пока, к схеме разработана печатка на CMD и простых радиоэлементах, с установкой сверху платы. Скачайте её здесь.
Печатка, что приложена, уже отзеркалена, сразу же направляйте на печать. На фото показано просто расположение элементов, как оно должно быть.
Далее спаял отдельную платку ЗУ, потестировал – прекрасно работает! С указанными деталями на выходе зарядного 4,2 В. Поставил Б/у аккумулятор на зарядку – заряд поднимается. Микросхему LM358 поставил паяную, снятую невесть откуда. БП использовал с выходом 6 В 0,45 А.
Принципиальную схему нарисовал и проверил – Igoran.
Форум по зарядным для Li-Ion
Как пользоваться зарядкой «Лягушка» для аккумуляторов: инструкция
На чтение 10 мин Просмотров 3к. Опубликовано
Обновлено
Содержание
- В каких случаях используется «лягушка»?
- Подробная инструкция пользования зарядкой «лягушка»
- Расшифровка маркировки
- Какие аккумуляторы можно заряжать
- Основной функционал
- Правила работы с зарядкой
- Конструкция и функционирование
- Плюсы зарядного устройства Лягушка
- Как проверить работоспособность
- На что обратить внимание при покупке
В каких случаях используется «лягушка»?
Зарядное устройство используется, когда заряд батареи падает, т.
е. используется как обычное зарядное устройство. Однако часто это универсальное устройство выступает в качестве запасного, поскольку при покупке телефона в комплекте с ним идет собственное зарядное устройство. Однако в ситуациях, когда вы потеряли оригинальное зарядное устройство или повредили разъем USB, если телефон старой модели, но работает, а найти новое зарядное устройство сложно, универсальное зарядное устройство «лягушка» окажет вам большую помощь.
Пригодится! Зарядное устройство Frog поможет оживить полностью севший аккумулятор. В функции регулятора не входит блокировка подачи напряжения на полностью разряженную батарею, и он дает мощный стимул, чтобы «разбудить» батарею.
Подробная инструкция пользования зарядкой «лягушка»
Это универсальное приспособление также называют «жабкой» и «прищепкой для одежды». Он предназначен для зарядки литиевых аккумуляторов, установленных в мобильных телефонах, GPS-навигаторах, фотоаппаратах, КПК, емкость которых составляет до 2000 мАч, ток 200 мА и выходное напряжение 3,5-4,8 В.
С его помощью нельзя заряжать другие батареи. Стандартная зарядка занимает до 1,5 часов.
Тип «лягушки для зарядки аккумулятора» у разных производителей может значительно отличаться, но процесс зарядки одинаков для всех.
Чтобы начать использовать «прищепку для одежды», аккумулятор помещают в зарядное устройство так, чтобы его минусовая и плюсовая клеммы были совмещены с контактами зарядного устройства.
Независимо от того, имеет ли батарея 3 или 4 клеммы, используются две (обычно крайние). После подключения батареи полярность проверяется нажатием кнопки TE (тест) слева. Зеленый светодиод загорается, указывая на правильность подключения. Если светодиод не загорается, необходимо «переподключиться», для чего используется кнопка (CO). При его нажатии кнопка MU используется снова.
В некоторых моделях даже не нужно этого делать, чтобы зажечь кнопку, указывающую на правильную полярность — CON, так как полярность определяется автоматически. Такие «лягушки» не имеют кнопки «обратной полярности».
Если полярность правильная, загорится зеленый светодиод. «Лягушку» можно подключить к электрической розетке, чтобы начать зарядку аккумулятора. Необходимо, чтобы индикатор сети PW и CH горел, указывая на то, что идет зарядка. Когда он достигнет нужного значения, загорится светодиод FUL справа.
Расшифровка маркировки
Зарядное устройство-лягушка идентифицируется по маркировке на корпусе. Незнание маркировки исключает возможность правильной эксплуатации всего зарядного устройства.
«TE» является индикатором правильного соединения.
«CON» — диод активен, если батарея правильно подключена, когда нажата кнопка «TE».
«PW» — указывает на наличие подключения к электросети. Он может стать активным, когда аккумулятор полностью заряжен.
«CH» — находится в мигающем состоянии, пока аккумулятор заряжается.
«FUL» — указывает на то, что аккумулятор полностью заряжен.
«CO» — указывает на то, что «+» и «-» смешаны.
Какие аккумуляторы можно заряжать
Зарядное устройство Frog совместимо с литий-ионными батареями, но не с никелевыми и щелочными батареями.
Устройство подходит для зарядки небольших портативных электронных устройств, напр.
- смартфоны
- камеры
- планшеты; геймеры;
- квадрокоптеры;
- отвертки;
- радиоуправляемые модели;
- и другие.
Обязательным условием является то, что батарея должна легко извлекаться из корпуса, т.е. быть съемной. Ни в коем случае не подключайте жабо через коммуникационный порт устройства.
Основной функционал
Лягушка — это универсальный адаптер для зарядки аккумуляторов мобильных устройств любого типа. Независимо от марки аккумулятора, убедитесь, что он находится в хорошем состоянии, прежде чем подключать его к зарядному устройству. Не заряжайте мятые, деформированные или поврежденные батареи, так как это может привести к пожару или взрыву.
Стандартный аккумулятор смартфона имеет 3 или 4 контакта на корпусе. Два из них используются для зарядки аккумулятора, остальные — для передачи в систему служебных данных, например, уровня заряда, напряжения.
Когда аккумулятор полностью заряжен, мобильный телефон автоматически прекращает зарядку, исключая возможность перезарядки или перегрева.
Контакты аккумулятора смартфона.
Большинство производителей используют различные конфигурации аккумуляторов — расстояние между контактами у каждого смартфона разное. Frog решает проблему совместимости зарядных устройств с аккумуляторами, благодаря зарядным клеммам, которые двигаются, позволяя увеличивать, уменьшать угол, точно соединяя их с проводами тока аккумулятора.
Лягушка — это безопасный способ зарядить аккумулятор, не имея под рукой оригинального зарядного устройства. Он обеспечивает слаботочный заряд аккумулятора с выходным напряжением от 3,5 В до 4,8 В. Этот показатель ниже, чем у стандартного источника питания, поэтому для зарядки аккумулятора потребуется больше времени. Например, для заполнения аккумулятора емкостью 2000 мАч требуется 6-7 часов.
Низкая скорость зарядки не позволяет использовать стандартную лягушку для пополнения энергии ноутбуков, крупной бытовой техники и других энергоемких устройств.
Правила работы с зарядкой
Лягушка для зарядки аккумулятора проста в использовании. Для этого выполните следующую последовательность действий
- зажмите аккумулятор так, чтобы его контакты совпали с клеммами устройства,
- если он имеет более двух клемм, подключаются только крайние клеммы,
- в случае неправильной полярности диод CON горит красным, при нажатии кнопки TE он должен загораться зеленым,
- подключите устройство к розетке,
- Должны загореться индикаторы POWER и CHARGE,
- Когда батарея заряжена, индикатор CHARGE гаснет и загорается индикатор FULL,
- Отключите устройство от розетки, извлеките заряженный аккумулятор и вставьте его в телефон.
Если CON не загорается при подключении батареи, вероятно, батарея разряжена до предела и нуждается в дозаправке. Для этого включите устройство в розетку и подождите несколько минут. Если полярность правильная, загорится индикатор CHARGE; если нет, измените полярность и начните зарядку.
Возможно, что при подключении к сети одновременно загораются индикаторы POWER и FULL. Это происходит из-за плохого контакта между клеммами устройства и аккумулятора. Просто установите батарею на место. Если индикатор FULL загорается сразу после подключения, это означает, что аккумулятор израсходовал столько, сколько должен. Вам придется купить замену. Быстрая зарядка (5 10 минут) означает, что аккумулятор телефона не будет использоваться в течение длительного времени.
Конструкция и функционирование
Наиболее распространенной лягушкой является та, которая работает от сети 220 В.
Обратите внимание, что некоторые лягушки рассчитаны на напряжение 110 вольт. Они не подходят для наших стандартных розеток.
Давайте подробнее рассмотрим, как пользоваться фроггером на 220 В.
- Сетевая вилка находится на корпусе; при отключении от сети вилки поворачиваются и лежат параллельно корпусу.
- В верхней части под откидной крышкой находятся контакты для подключения к клеммам аккумулятора.
Они подвижны; их можно перемещать в соответствии с конструкцией конкретной батареи. На аккумуляторе есть два контакта с тремя или более контактами; из них для зарядки понадобятся только два крайних. - Крышка имеет подпружиненные ручки, поднимается с некоторым усилием и фиксирует аккумулятор при установке.
Они подвижны; их можно перемещать в соответствии с конструкцией конкретной батареи. На аккумуляторе есть два контакта с тремя или более контактами; из них для зарядки понадобятся только два крайних.Обычно аккумулятор размещается на лягушке, отключенной от сети. На панели имеется зеленый индикатор SON, который загорается при правильном подключении разъемов. Если свет остается темным — проверьте, хорошо ли прижаты штифты, и при необходимости скорректируйте их положение. Следующим шагом будет нажатие кнопки сброса CO. После этого должен загореться зеленый индикатор SON.
В некоторых вариантах реализации светодиод не загорается сам по себе: необходимо нажать кнопку проверки TE.
Теперь, когда подготовка успешно завершена, горит зеленый индикатор SON — подключите лягушку к сетевой розетке. Подключение к сети обозначается индикатором PW и индикатором CH, когда начинается процесс зарядки.
Когда батарея полностью заряжена, индикатор CH гаснет и загорается индикатор FULL. Это означает, что пришло время снять аккумулятор с зарядного устройства.
Это кажется достаточно простым. Но иногда возникают сложности: индикатор SONG не загорается, даже если полюса поменялись местами. Дело в том, что индикатор загорается от остаточного напряжения на батарее, и если батарея полностью разряжена, то индикации не будет.
В данном случае лягушка подключена. Через некоторое время может замигать индикатор CH — зарядка идет, все в порядке! Если прогресса нет, отключите лягушку от сети и нажмите кнопку повторного подключения, затем снова подключите ее.
Есть и другая причина, по которой индикатор Sleep не включается. Такого индикатора просто нет, как нет и кнопки повторного включения. Появились лягушки, в которых повторное питание происходит автоматически.
Плюсы зарядного устройства Лягушка
Лягушка для зарядки аккумуляторов — это устройство, с помощью которого можно зарядить любой аккумулятор от камеры или мобильного устройства.
Питание осуществляется от электрического источника 220 В.
Преимущества использования лягушки заключаются в следующем:
- Универсальность. Он подходит для всех устройств с литиевой батареей. К таким устройствам относятся фотоаппараты, мобильные телефоны, MP3-плееры, карманные компьютеры, видеокамеры и т.д;
- Компактность. Небольшой размер лягушки позволяет носить ее в кармане, сумке или рюкзаке;
- Удобство в использовании. Взяв лягушку с собой, вы можете заряжать аккумулятор везде, где есть розетка;
- Простота в использовании. Опыт или специальные знания не требуются.
Как проверить работоспособность
Существует алгоритм тестирования, который поможет вам убедиться, что ваше зарядное устройство «лягушка» работает правильно. Давайте рассмотрим, как его использовать.
Ключом к правильному функционированию устройства является правильная полярность. Чтобы проверить это, нажмите кнопку слева. Если индикаторы «CON» и «FUL» горят, подключение к клеммам правильное.
Если индикаторы не горят, значит, произошла ошибка подключения. В этом случае нажмите кнопку справа.
Будьте очень внимательны, так как индикаторы могут не загораться не только по вышеуказанным причинам. Например, батарея планшета будет двигаться, а булавки для одежды не будут касаться размещенных подушечек.
Если проверка прошла успешно и все мигает, значит, зарядная «лягушка» надежно подключена. Должны загореться светодиоды ‘PW’ и ‘CH’. Когда процесс зарядки будет завершен, загорится светодиод рядом с индикатором «FUL».
Общее время, необходимое для полной зарядки телефона, камеры, плеера, приставки или другого устройства, зависит от емкости аккумулятора. В среднем это займет от 2 до 5 часов. В этом случае, если вам нужно полностью зарядить аккумулятор вашего устройства, скажем, за 3 часа, а «лягушка» была подключена к сети, скажем, в течение 5 часов, не стоит беспокоиться: зарядное устройство для одежды автоматически прекращает зарядку аккумулятора, когда последний достигает максимально возможного заряда.
На что обратить внимание при покупке
Удобное универсальное устройство может служить долго и счастливо, если его напряжение «ниже среднего». Техническая спецификация китайского устройства составляет 4,25 В, но встречаются случаи, когда этот параметр намного выше: и 4,6 В, и 5 В, и даже 7 В (явный недостаток).
Поскольку мы покупаем «лягушку» для любого аккумулятора, не зная его индивидуального напряжения, лучшим вариантом будет зарядное устройство на 4 В или даже 3,9 В. Он не обеспечит 100% зарядку батареи 4,5 В, но заставит ее снова работать. И он будет работать с большинством батарей с напряжением около 4 В.
Поэтому, покупая лягушку, необходимо измерить ее напряжение. Эта услуга должна быть предоставлена дилером. Также не помешает узнать напряжение заряжаемых батарей, прежде чем подключать их к лягушке. Другими словами, тестер напряжения — это предмет первой необходимости, который стоит использовать в быту.
И если вы не знаете напряжения вашей лягушки и вашей батареи, просто не ждите полного заряда, довольствуйтесь уровнем заряда «выше половины».
Источники
