Указатели напряжения, тока и мощности

В наличии

Артикул: 38988
Указатель напряжения WN-1 (однофазный) цифровой ЕА…
Указатель напряжения WN-1 (однофазный) цифровой ЕА04.007.006
Производитель: Евроавтоматика

4 300 Р

Подробнее

100-300В,однофазный, 3 модуля, на DIN-рейке
Указатели напряжения используются для измерения
напряжения в однофазной (WN-1) или трехфазной (WN-3)
сети переменного тока и отображения его величины на цифровом табло.

КУПИТЬ В 1 КЛИК

Оптовая цена
В избранное

В наличии

Артикул: 131006
Указатель напряжения WNC-3 (трехфазный) цифровой Е. ..
Указатель напряжения WNC-3 (трехфазный) цифровой ЕА04.007.064
Производитель: Евроавтоматика

2 880 Р

Подробнее

КУПИТЬ В 1 КЛИК

Оптовая цена
В избранное

В наличии

Артикул: 131370
Указатель напряжения WNC-1 (однофазый) цифровой EA…
Указатель напряжения WNC-1 (однофазый) цифровой EA04.007.063
Производитель: Евроавтоматика

1 680 Р

Подробнее

КУПИТЬ В 1 КЛИК

Оптовая цена
В избранное

В наличии

Артикул: 127937
Указатель мощности WU-1 (однофазный) EA04. 011.007
Указатель мощности WU-1 (однофазный) EA04.011.007
Производитель: Евроавтоматика

3 110 Р

Подробнее

Указатель измеряет и отображает величину напряжения и тока на 3-х разрядном светодиодном индикаторе. Каждый измеряемый параметр отображается на отдельном индикаторе.
Переключение режимов отображения информации осуществляется кнопкой на лицевой панели изделия. Питание указателя осуществляется от измеряемой сети.

Артикул EA04.011.007
Код ETIM EC002306
Напряжение питания, В 20…450 АС
Диапазон рабочих частот 40-60
Макс. ток измерительной цепи, А 0,5-63
Дискретность отображения напряжения, В  1
Дискретность отображения тока, А 0,1
Погрешность измерения, % не более 3
Потребляемая мощность, не более, Вт 1,5
Диапазон рабочих температур,°С -25. ..+50
Степень защиты IР20
Коммутационная износостойкость, циклов >100000
Степень загрязнения среды 2
Категория перенапряжения III
Габариты (ШхВхГ), мм 35х90х65
Подключение (винтовые зажимы) 2,5 кв. мм.
Тип корпуса 2S
Масса, г 140
Монтаж на DIN-рейке 35 мм
Момент затяжки винтового соединения, Нм 1,2

КУПИТЬ В 1 КЛИК

Оптовая цена
В избранное

В наличии

Артикул: 18196
Указатель напряжения WN-711 (однофазный) ЕА04.007.004
Указатель напряжения WN-711 (однофазный) ЕА04.007.004
Производитель: Евроавтоматика

1 760 Р

Подробнее

220В однофазный, светодиодная шкала, монтаж на DIN-рейке 35мм.
Указатели напряжения используются для отображения величины
напряжения в однофазной (WN-711) или трехфазной (WN-723) сети
переменного тока на светодиодной шкале.

КУПИТЬ В 1 КЛИК

Оптовая цена
В избранное

В наличии

Артикул: 38989
Указатель напряжения WN-3 (трехфазный) цифровой ЕА…
Указатель напряжения WN-3 (трехфазный) цифровой ЕА04.007.007
Производитель: Евроавтоматика

5 720 Р

Подробнее

100-300В,трехфазный, 3 модуля, на DIN-рейке
Указатели напряжения используются для измерения
напряжения в однофазной (WN-1) или трехфазной (WN-3)
сети переменного тока и отображения его величины на цифровом табло.

КУПИТЬ В 1 КЛИК

Оптовая цена
В избранное

В наличии

Артикул: 72192
Указатель напряжения WN-1-1 (однофазный) цифровой …
Указатель напряжения WN-1-1 (однофазный) цифровой ЕА04.007.008
Производитель: Евроавтоматика

2 500 Р

Подробнее

однофазный, 100-300В, цифровая индикация, монтаж на DIN-рейке 35 мм

КУПИТЬ В 1 КЛИК

Оптовая цена
В избранное

В наличии

Артикул: 50769
Указатель тока WT-1 (однофазный) цифровой ЕА04. 008.001
Указатель тока WT-1 (однофазный) цифровой ЕА04.008.001
Производитель: Евроавтоматика

4 090 Р

Подробнее

Указатели тока используются для измерения тока в однофазной (WT-1)
или трехфазной (WT-3) сети переменного тока и отображения его величины на цифровом табло.

КУПИТЬ В 1 КЛИК

Оптовая цена
В избранное

Доступно к заказу

Артикул: 18197
Указатель напряжения WN-723 (трехфазный) ЕА04.007.005
Указатель напряжения WN-723 (трехфазный) ЕА04.007.005
Производитель: Евроавтоматика

3 280 Р

Подробнее

380В трёхфазный, светодиодная шкала, монтаж на DIN-рейке 35мм.
Указатели напряжения используются для отображения величины
напряжения в однофазной (WN-711) или трехфазной (WN-723) сети
переменного тока на светодиодной шкале.

КУПИТЬ В 1 КЛИК

Оптовая цена
В избранное

Доступно к заказу

Артикул: 103373
Указатель напряжения V-1 (однофазный)
Указатель напряжения V-1 (однофазный)
Производитель: DS Electronics

2 126 Р

Подробнее

RBUZ V1 — однофазный вольтметр, бытовой, для визуального контроля уровня напряжения — цифровой
онофазный указатель индикатор напряжения. Монтируется  RBUZ V1 в распределительный щиток на DIN-рейку.
При выходе напряжения за допустимые пределы начинают мигать показания вольтметра RBUZ V1,
сигнализируя об аварии в сети.
Технические характеристики:
Напряжение питания: 100-400В
Габаритные размеры: 70*85*53мм
Подключение не более: 16 мм кв.
Масса в полной комплектации: 140 гр.

КУПИТЬ В 1 КЛИК

Оптовая цена
В избранное

Доступно к заказу

Артикул: 103376
Указатель напряжения V-3 (трехфазный)
Указатель напряжения V-3 (трехфазный)
Производитель: DS Electronics

3 848 Р

Подробнее

RBUZ V3 — оцифровой  трехфазный  вольтметр  предназначен для контроля напряжения трехфазной цепи,
порядка чередования фаз, а также запоминания в энергонезависимой памяти максимального и минимального
действующего напряжения.
Технические характеристики:
Напряжение питания: 100-400В
Габаритные размеры: 80* 90 * 54 мм
Подключение не более: 16 мм кв.
Масса в полной комплектации: 140 гр.

КУПИТЬ В 1 КЛИК

Оптовая цена
В избранное

Доступно к заказу

Артикул: 59801
Указатель тока WT-3 (трехфазный) цифровой ЕА04.008.006
Указатель тока WT-3 (трехфазный) цифровой ЕА04.008.006
Производитель: Евроавтоматика

8 710 Р

Подробнее

трёхфазный, 0-20А, цифровая индикация, монтаж на DIN-рейке 35мм
Для отображения силы тока в отдельных фазах трёхфазной сети переменного тока на светодиодном
индикаторе.

КУПИТЬ В 1 КЛИК

Оптовая цена
В избранное

Доступно к заказу

Артикул: 67884
Указатель тока WT-3-75 (трехфазный) цифровой ЕА04.008.007
Указатель тока WT-3-75 (трехфазный) цифровой ЕА04.008.007
Производитель: Евроавтоматика

6 743 Р

Подробнее

трёхфазный, 0-20А, цифровая индикация, монтаж на DIN-рейке 35мм
Для отображения силы тока в отдельных фазах трёхфазной сети переменного тока на светодиодном
индикаторе.
Для визуального контроля тока в распределительных щи¬тах, блоках управления
технологическим оборудованием, на диспетчерских пультах и т. п.
Применяются с внешними трансформаторами тока. Т — исполнение указателя в за-висимости
от диапазона измеряемых токов:
    75 — 5-75, с ТТ 30/5,40/5, 50/5, 75/5;
    300 — 5-300, с ТТ 100/5,150/5, 200/5, 300/5;
    750 — 5-750, с ТТ 400/5, 500/5, 600/5, 750/5;
    1000 — 5-999, с ТТ 800/5,1000/5,1200/5,1500/5.

КУПИТЬ В 1 КЛИК

Оптовая цена
В избранное

Доступно к заказу

Артикул: 75726
Указатель тока WT-3-300 (трехфазный) цифровой ЕА04…
Указатель тока WT-3-300 (трехфазный) цифровой ЕА04.008.008
Производитель: Евроавтоматика

6 743 Р

Подробнее

трёхфазный, 0-20А, цифровая индикация, монтаж на DIN-рейке 35мм
Для отображения силы тока в отдельных фазах трёхфазной сети переменного тока на светодиодном
индикаторе.
Для визуального контроля тока в распределительных щи¬тах, блоках управления
технологическим оборудованием, на диспетчерских пультах и т. п.
Применяются с внешними трансформаторами тока. Т — исполнение указателя в за-висимости
от диапазона измеряемых токов:
    75 — 5-75, с ТТ 30/5,40/5, 50/5, 75/5;
    300 — 5-300, с ТТ 100/5,150/5, 200/5, 300/5;
    750 — 5-750, с ТТ 400/5, 500/5, 600/5, 750/5;
    1000 — 5-999, с ТТ 800/5,1000/5,1200/5,1500/5.

КУПИТЬ В 1 КЛИК

Оптовая цена
В избранное

Доступно к заказу

Артикул: 75727
Указатель тока WT-3-750 (трехфазный) цифровой ЕА04…
Указатель тока WT-3-750 (трехфазный) цифровой ЕА04.008.009
Производитель: Евроавтоматика

6 743 Р

Подробнее

трёхфазный, 0-20А, цифровая индикация, монтаж на DIN-рейке 35мм
Для отображения силы тока в отдельных фазах трёхфазной сети переменного тока на светодиодном
индикаторе.
Для визуального контроля тока в распределительных щи¬тах, блоках управления
технологическим оборудованием, на диспетчерских пультах и т. п.
Применяются с внешними трансформаторами тока. Т — исполнение указателя в за-висимости
от диапазона измеряемых токов:
    75 — 5-75, с ТТ 30/5,40/5, 50/5, 75/5;
    300 — 5-300, с ТТ 100/5,150/5, 200/5, 300/5;
    750 — 5-750, с ТТ 400/5, 500/5, 600/5, 750/5;
    1000 — 5-999, с ТТ 800/5,1000/5,1200/5,1500/5.

КУПИТЬ В 1 КЛИК

Оптовая цена
В избранное

Доступно к заказу

Артикул: 75728
Указатель тока WT-3-1000 (трехфазный) цифровой ЕА0…
Указатель тока WT-3-1000 (трехфазный) цифровой ЕА04.008.010
Производитель: Евроавтоматика

6 743 Р

Подробнее

трёхфазный, 0-20А, цифровая индикация, монтаж на DIN-рейке 35мм
Для отображения силы тока в отдельных фазах трёхфазной сети переменного тока на светодиодном
индикаторе.
Для визуального контроля тока в распределительных щи¬тах, блоках управления
технологическим оборудованием, на диспетчерских пультах и т. п.
Применяются с внешними трансформаторами тока. Т — исполнение указателя в за-висимости
от диапазона измеряемых токов:
    75 — 5-75, с ТТ 30/5,40/5, 50/5, 75/5;
    300 — 5-300, с ТТ 100/5,150/5, 200/5, 300/5;
    750 — 5-750, с ТТ 400/5, 500/5, 600/5, 750/5;
    1000 — 5-999, с ТТ 800/5,1000/5,1200/5,1500/5.

КУПИТЬ В 1 КЛИК

Оптовая цена
В избранное

Доступно к заказу

Артикул: 72193

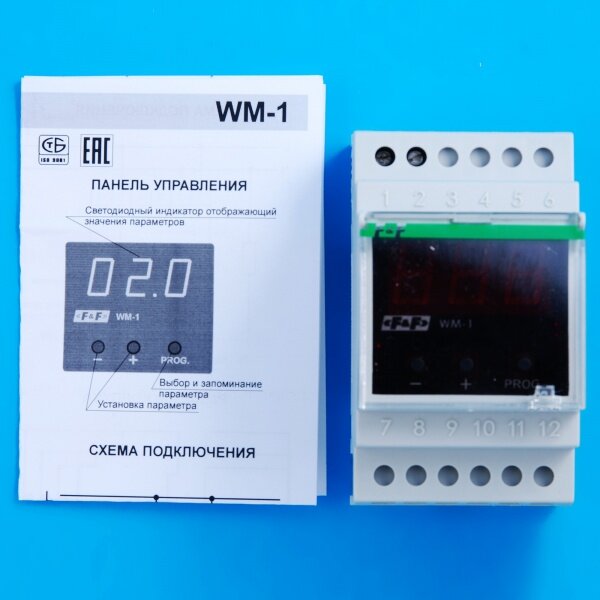

Указатель мощности WM-1 (однофазный) ЕА04.011.001
Указатель мощности WM-1 (однофазный) ЕА04.011.001
Производитель: Евроавтоматика

4 590 Р

Подробнее

Указатель мощности, тока и напряжения. 0,5-10 кВт 1-50 А 100-300 В.
Указатель  мощности  WМ-1  предназначен для отображения уровня потребляемой мощности,
тока и напряжения в однофазной сети питания.Выбор отображаемого параметра производиться
кнопками на панели управления.

КУПИТЬ В 1 КЛИК

Оптовая цена
В избранное

Измеритель мощности.: ammo1 — LiveJournal

?

Алексей Надёжин (ammo1) wrote,
2011-08-30 23:59:00

Categories:

• Техника
• Технологии
• Компьютеры
• getCancelledCats().length > 0″ ng-click=»catSuggester.reacceptAll()»> Cancel

Давно хотел рассказать о полезном приборе — измерителе потребляемой мощности.

На картинке измеритель показывает, что мой компьютер сейчас потребляет 47.4 Ватта (это, кстати, к вопросу о необходимой мощности компьютерного блока питания).

Кроме текущей мощности прибор умеет показывать, сколько киловатт-часов было потреблено за час, за день или даже за месяц. Это может быть полезно для того, чтобы, узнать, сколько реально потребляют бытовые приборы. Измеряет умеет измерять мощность подключенной нагрузки от 0.4 до 1300 Ватт.

Прибор покупался за $13.77 с бесплатной доставкой в китайском интернет-магазине Dealextreme http://www.dealextreme.com/p/1-7-lcd-saving-energy-monitoring-outlet-220v-6a-eu-plug-42568.

Tags: Электроника

Subscribe

• Две настройки Telegram для защиты от спама

  К сожалению спам начинает появляться и в Телеграм. Читатели подсказали, как запретить добавление в спам-группы и как заблокировать спам от…

• Как сделать глупую зарядку?

  В продаже есть тысячи моделей быстрых умных зарядных устройств, но мне нужно медленное и глупое. 🙂 Я занялся тестированием…

• Соревнование чайников

  Я сравнил чайники разной мощности по скорости кипячения и потреблению элетроэнергии. Мой чайник Braun имеет номинальную мощность 3000 Вт. На…


Hint http://pics.livejournal.com/igrick/pic/000r1edq

Previous

← Ctrl

← Alt

• 1
• 2

Next

Ctrl →

Alt →

• Две настройки Telegram для защиты от спама

  К сожалению спам начинает появляться и в Телеграм. Читатели подсказали, как запретить добавление в спам-группы и как заблокировать спам от…

• Как сделать глупую зарядку?

  В продаже есть тысячи моделей быстрых умных зарядных устройств, но мне нужно медленное и глупое. 🙂 Я занялся тестированием…

• Соревнование чайников

  Я сравнил чайники разной мощности по скорости кипячения и потреблению элетроэнергии. Мой чайник Braun имеет номинальную мощность 3000 Вт. На…

Индикатор питания | Инструменты PCE

Тип: встроенный (4)

Регистратор данных: — Нет (3)

Дисплей: — 5-разрядный светодиод (3)

Релейный выход: — Нет (1) Да (НО 230 В / 0, 5 A) (1)Да (OC 24 В / 20 мА) (1)

Номер заказа: PCE-N27P

Индикатор питания PCE-N27P

Индикатор питания измеряет ток до 63 А напрямую. Это позволяет подключить индикатор мощности непосредственно к главному распределительному щиту. Индикатор питания измеряет все соответствующие сетевые параметры, такие как ток, напряжение, мощность и частота. Индикатор мощности идеально подходит для целей измерения, чтобы соответствовать стандарту управления энергопотреблением ISO 50001.

Производитель: PCE Instruments

1 НДС и. поставка
2 года гарантии

Номер заказа: PCE-N25S

Индикатор питания PCE-N25S

Индикатор питания используется для стандартизированной обработки
сигналы. В зависимости от ваших конкретных потребностей, индикатор питания может быть
заказываются с различными входами, такими как 0…20 мА, 4…20 мА, 0…60 мВ,
0…10 В, ±60 мВ или ±10 В. Входной сигнал индикатора питания
свободно масштабируется, что расширяет возможности его применения.

— IP65 защищен на передней части
— 6 Различные стандартизированные входы сигнала Доступны
— Конфигурация через программное обеспечение
— 5 -значный светодиодный дисплей

Производитель: PCE Instruments

£ 80.00

Цена. НДС и. поставка
2 года гарантии

№ для заказа: PCE-N24S

Индикатор питания PCE-N24S

Индикатор питания используется для обработки сигналов 4 .. 20 мА. Индикатор питания имеет 5-разрядный светодиодный дисплей, позволяющий пользователю считывать непосредственно измеренные значения тока.

— Электропитание: 230 В, 110 В, 24 В, 20 … 40 В пер./пост. тока, 85 … 253 В пер./пост. тока (по выбору)
— Входной сигнал: 0/4 … 20 мА, 0 … 60 мВ , ±60 мВ пост. тока, 0 … 10 В , ± 10 В пост. тока (по выбору)
— Дисплей: 4 цифры, красный
— Высота цифр: 20 мм

Производитель : PCE Instruments

83,00 £

НДС и. поставка
2 года гарантии

№ для заказа: PCE-N24Z

Индикатор питания PCE-N24Z

Индикатор питания используется для отображения параметров переменного тока. Индикатор питания может измерять и отображать переменный ток, переменное напряжение или частоту. Возможность свободного масштабирования входного сигнала позволяет очень универсально использовать этот индикатор мощности.

— Источник питания :
   230 В, 110 В, 24 В, 20 … 40 В пер./пост. тока,
   85 … 253 В пер./пост. 100 В, 2,5 … 250 В, 4 … 400 В,
20 … 500 Гц, 1 А, 5 А ( по выбору )
— Дисплей: 4 цифры, красный
— Высота цифр: 20 мм / 0,78″

Производитель: PCE Instruments

85,00 £

НДС и. поставка
2 года гарантии

Номер заказа: PCE-N20U

Индикатор питания PCE-N20U

PCE-N20U — это индикатор питания, используемый для обработки сигналов. Цифровой индикатор мощности, разработанный для быстрой и простой системной интеграции, оснащен большим 5-разрядным светодиодным дисплеем с трехцветным кодированием в зависимости от измеренных значений. Индикатор питания также может выводить сигналы через два выхода с открытым коллектором при превышении порогового значения.

— Вход (выбираемый): 0…10 В / 0…60 мВ / ±10 В
— Точность: ± (0,2 % полной шкалы + 1 цифра)
— Система питания 24 В для датчиков и датчики

Производитель: PCE Instruments

97,00 £

НДС и. поставка
2 года гарантии

Номер заказа: PCE-N20Z

Индикатор питания PCE-N20Z

Индикатор питания может использоваться для измерения переменного напряжения до 400 В и переменного тока. Измеряемое напряжение подключается напрямую и может быть считано на 5-разрядном светодиодном дисплее индикатора питания.

— Вход :
   1 A AC, 5 A AC, 100 В AC, 250 В AC,
   400 В AC, 20–500 Гц ( выбирается )
– 3 AC 5 58

3 : /DC / 20 . .. 40 В AC/DC ( по выбору )
— Дисплей: 5 цифр, три цвета
— Высота цифр: 14 мм / 0,55″

Производитель: PCE Instruments

116,00 фунтов стерлингов

НДС и. поставка
2 года гарантии

Номер заказа: PCE-N30U

Индикатор питания PCE-N30U

Индикатор питания может обрабатывать несколько различных входных сигналов, таких как 0…410/4010 Ом, -10…+63 мВ постоянного тока, -13…+13 В постоянного тока, -24…+24 мА постоянного тока или сигналы от термопар и термометров сопротивления. Это делает индикатор мощности применимым в широком диапазоне применений. Измеренные значения отображаются на большом светодиодном дисплее индикатора питания.

— масштабирование по 21 точке
— IP 65 защита на передней панели
— Трехцветный дисплей
— Два тревожных выхода

Производитель: PCE Instruments

168,00 £

Без учета цены. НДС и. поставка
2 года гарантии

Номер заказа: PCE-ND20

Индикатор питания PCE-ND20

Встроенный индикатор питания PCE-ND20 измеряет все параметры сети в 3-фазном режиме. Измерения мощности, напряжения и мощности не представляют проблемы для встроенного индикатора мощности PCE-ND20. Измерение тока может быть выполнено с помощью встроенного устройства измерения мощности 3-х фазного и непосредственного. Однако также можно измерять большие токи с помощью преобразователей со встроенным индикатором мощности PCE-ND20.

— 3,5-дюймовый ЖК-дисплей с подсветкой
— Простая установка
— Интерфейс RS485 Modbus

Производитель: PCE Instruments

178,00 фунтов стерлингов

НДС и. поставка
2 года гарантии

Номер заказа: PCE-NR30PNet

Индикатор питания PCE-NR30PNet

Индикатор мощности PCE-NR30 способен напрямую измерять токи до 63 А переменного тока. Индикатор мощности измеряет параметры сети симметрично и несимметрично нагруженных однофазных 2-проводных систем и трехфазных 3- или 4-проводных систем.

— Измеритель мощности на DIN-рейке
— Измерение до 63 А .
— Для однофазных и трехфазных систем
— Ethernet
— Регистратор данных
— Profinet

Производитель: PCE Instruments

258,00 £

НДС и. поставка
2 года гарантии

Номер заказа: PCE-NR30

Индикатор питания PCE-NR30

Индикатор мощности PCE-NR30 способен напрямую измерять токи до 63 А переменного тока. Индикатор мощности измеряет параметры сети симметрично и несимметрично нагруженных однофазных 2-проводных систем и трехфазных 3- или 4-проводных систем.

— Измеритель мощности на DIN-рейке
— Измерение до 63 А .
— Для однофазных и трехфазных систем
— Ethernet
— Регистратор данных

Производитель: PCE Instruments

262,00 £

НДС и. поставка
2 года гарантии

№ заказа: PCE-NR30IoT

Индикатор питания PCE-NR30IoT

Индикатор мощности PCE-NR30 способен напрямую измерять токи до 63 А переменного тока. Индикатор мощности измеряет параметры сети симметрично и несимметрично нагруженных однофазных 2-проводных систем и трехфазных 3- или 4-проводных систем.

— Измеритель мощности на DIN-рейке
— Измерение до 63 А .
— для однофазных и трехфазных систем
— Ethernet
— регистратор данных
— протокол MQTT для приложений Industry 4.0

Производитель: PCE Instruments

262,00 £

НДС и. поставка
2 года гарантии

Как работают индикаторы питания? | Момент науки

Джереми Шер

Опубликовано 10 марта 2022 г.

Твит

Загрузка…

Ошибка медиаплеера

Обновите браузер или Flash-плагин

Прочитать расшифровку

Скрыть расшифровку

Расшифровку

Допустим, вы смотрите телевизор, нажимаете кнопку на пульте дистанционного управления, и ничего не происходит. Это батареи? К счастью, они оснащены полосой индикатора питания. Просто нажмите на каждый конец батареи, и, вуаля, маленькая полоска загорится, так сказать, показывая, сколько сока осталось. Как это работает?

Первый слой индикатора состоит из проводящих чернил, которые, как следует из названия, проводят электричество. Далее идет слой обычных чернил, окрашенных поверх токопроводящего слоя. Наконец, сверху находится слой термохромных чернил, которые реагируют на тепло, меняя цвет с твердого на полупрозрачный.

Так что же происходит, когда вы нажимаете на концы батареи и приводите индикатор в движение? Во-первых, электрический ток батареи проходит через слой проводящих чернил, выделяя тепло. Это приводит к тому, что слой термочувствительных чернил становится прозрачным, обнажая слой или обычные чернила под ним, что графически показывает, сколько заряда у батареи. Слой проводящей краски обычно имеет клиновидную форму, при этом широкий конец представляет собой полную мощность, а узкий конец — низкую мощность.

Если батарея почти разряжена, она сможет генерировать столько энергии, сколько необходимо для нагрева узкого конца токопроводящего слоя индикатора. Таким образом, кажется, что загорается только часть индикатора «низкая мощность». Но если батарея свежая, она будет генерировать достаточно энергии, чтобы нагреть токопроводящий слой чернил по всей длине. Затем выделяемое тепло приводит к тому, что весь термохромный слой становится прозрачным, что указывает на то, что батарея заряжена на полную мощность.

Благодаря простому, но мощному индикатору заряда батареи вы снова сможете молниеносно переключать каналы.

Индикаторы питания имеют слои чернил, чтобы определить, сколько энергии осталось в батареях.

(Крис Кэмпбелл / flickr)

Допустим, вы смотрите телевизор, нажимаете кнопку на пульте, и ничего не происходит. Это батареи? К счастью, они оснащены полосой индикатора питания. Просто нажмите на каждый конец батареи, и, вуаля, маленькая полоска загорится, так сказать, показывая, сколько сока осталось. Как это работает?

Первый слой индикатора состоит из проводящих чернил, которые, как следует из названия, проводят электричество. Далее идет слой обычных чернил, окрашенных поверх токопроводящего слоя. Наконец, сверху находится слой термохромных чернил, которые реагируют на тепло, меняя цвет с твердого на полупрозрачный.

Так что же происходит, когда вы нажимаете на концы батареи и приводите индикатор в движение? Во-первых, электрический ток батареи проходит через слой проводящих чернил, выделяя тепло. Это приводит к тому, что слой термочувствительных чернил становится прозрачным, обнажая слой или обычные чернила под ним, что графически показывает, сколько заряда у батареи. Слой проводящей краски обычно имеет клиновидную форму, при этом широкий конец представляет собой полную мощность, а узкий конец — низкую мощность.

Если батарея почти разряжена, она сможет генерировать столько энергии, сколько необходимо для нагрева узкого конца токопроводящего слоя индикатора.
