Tda 7498: Двухканальный усилитель мощности звуковой частоты (УНЧ) класса D на микросхеме TDA7498

admin | 16.02.2023 | Популярное | Комментариев нет

Содержание

характеристики, datasheet и схема усилителя звука класса D

Добрый день, уважаемые читатели. Сегодня обзор платы усилителя мощности класса Д. Китайцы обещают высокую мощность в компактных размерах.

TDA7498 это мостовой усилитель класса D реализованный в маленьком корпусе PowerSSO, способный выдать 2х100 Вт при 10% искажений на 6 Ом при питании 36 В.

Покупал потестировать, без привязки к определенному проекту, благо цена не высока и сравнима с платами на TPA3116.

Упаковка обычная, из комплектации только плата усилителя, даже кабель для входного сигнала не положили.

На али есть несколько вариаций плат на 7498:

Одноканальный вариант платы для сабвуфера.
2.1 канала
Готовый в корпусе с БП

Ну и просто стерео вариант платы, обозреваемый.

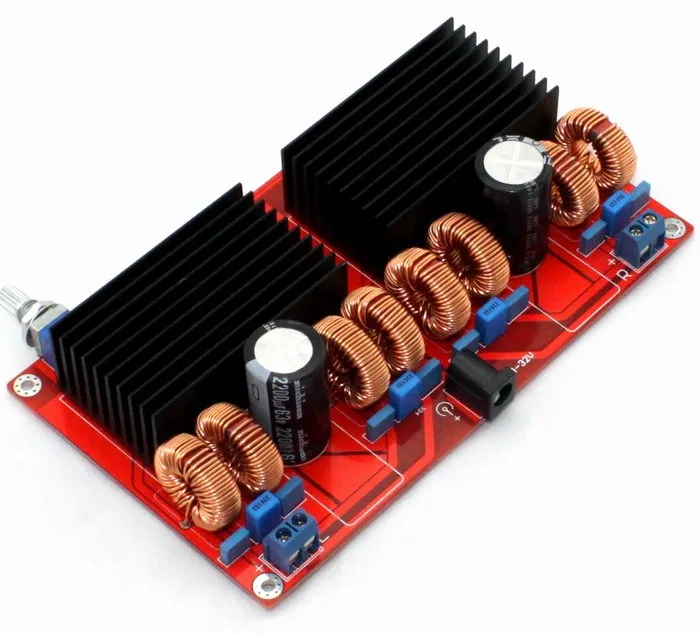

Внешний вид платы:

Бросается в глаза радиатор на пол платы, остальное место занимает выходной фильтр и конденсатор питания. На борту так же находится регулятор громкости, сдвоенный переменный резистор.

Характеристики:

Класс: Д TDA7498

Ток покоя: 50 мA

Эффективность: 90%

Максимальная выходная мощность: 2х100 Вт (на 6 Ом при 10% искажений)

Частотный диапазон: 20 Гц до 20 кГц

КНИ: 0.01%

Напряжение питания: 20-36 В

Максимальный потребляемый ток: 7A

Размер печатной платы: 87х72 мм

Снизу:

Ничего примечательного. Плата двухслойная, имеются четыре крепежных отверстия под М3.

Со стороны регулятора громкости:

Красный светодиод индикатор питания, вход реализован на разъеме jst.

Он выступает немного от габарита платы.

Сзади:

Питание однополярное 19-32 В, подключается распространенным разъемом 5,5х2,1. Конденсатор по питанию 35 В 2200 мкФ, больше 30 В давать не желательно.

Выход на акустику на слабеньких клеммниках.

Под радиатором:

Микросхема реально микро.

Рассмотрим графики из документации.

Зависимость мощности от напряжения питания (на 6 Ом при 10% искажений):

Запас по мощности есть.

Зависимость искажений от мощности (6 Ом):

По графику видно, что после 30 Вт искажения начинают серьезно расти.

Зависимость искажений от частоты (1 Вт):

Это неприятная особенность цифровых усилителей — рост искажений с ростом частоты в слышимой области, в зоне чувствительности уха. Зато для сабвуферов самое то.

АЧХ:

Ну тут все ожидаемо ровно, завалы по 1 Дб.

Блоки питания для тестов:

Переключаемый 12-24В 4 А от мини станка и толковый 15 В 4,5 А.

От 15В усилитель работает хорошо, от 12 В нет.

На выходе у усилителя нет бездуховного цифрового шума:

Прослушивание:

Музыка разноплановая, в формате flac. Акустика 4 Ом, переварит и 200 Вт.

Больше понравилось с БП на 15 В 4,5 А, видимо, он более качественный. На 24 В, как и видно по графикам, звучание более грязное, все сваливается в кашу. С четырех омной акустикой проблем не было, хоть в документации минимум 6 Ом.

При мощности в пределах до 10 Вт — звучание усилителя проработанное, довольно детальное, басы упругие, но как показалось, более панчевые.

Звучание явного отторжения не вызывает, порой отвлекался от тестирования и начинал просто слушать музыку.

В целом, хочется отметить, действительно высокую мощность, но за это придется заплатить слышимыми искажениями. Для озвучки большого помещения или шашлыков на улице — на максимальной мощности будет самое то.

Кто ищет класс Д для ежедневного прослушивания стоит обратить внимание на TA2022 и TPA3116.

Спасибо за внимание! Удачных конструкций и побольше слушайте хорошей музыки.

Усилитель ЗМ №5 | ЗВУКОМАНИЯ

Привет всем любителям хорошего звука!

Левчук Александр Николаевич ©

Специально для самых экономных и бережливых есть у нас усилитель, который собран на микросхеме tda7498, класс d (звуковой чип усилителя).

Оглавление:

Внешний вид tda 7498

Корпус полностью из алюминия, цвет серебро, на лицевой стороне справа регулятор громкости (метал), слева тумблер вкл/выкл, по середине светодиод оповещающий о работе. Задняя панель весьма проста: разъем для питания, 2 разъема (RCA) для различных источников — тюльпаны, качественные и весьма удобные клеммы для подключения акустики. внешне усилитель на микросхеме очень мал и очень удобен.

Усилитель tda 7498 использует отдельное питание, сам усилитель имеет малый размер, высокую эффективность и неплохую мощность при таких габаритах.

В комплекте имеется блок питания 24V.

Характеристики Усилитель tda 7498

Напряжение питания: DC от 19 до 36 В
Максимальная выходная мощность: 100 Вт + 100 Вт (на 4 Ом), нагрузка — 4 или 8 Ом и 50вт на 8 Ом.
Частотный диапазон — 20 Гц — 20 кГц.
КПД: более 90%
Максимальный выходной ток — 7А
Потребляемый ток в режиме покоя: 50мА
tda7498 чип

Кстати, в усилителе присутствуют высокого-качества компоненты, такие как: специально подобранные в цифровой усилитель, Philips, Vishay, Sanyo, smd чип также оригинальные.

Этот усилитель является простым и весьма надежным в работе. Напряжения питания 15v-36v( напряжение рекомендуется не превышает 36v), максимальная выходная 160wx2( пик), выделяет небольшое количество тепла, эффективность усилителя может достигать 90%. Вы также можете использовать импульсный источник питания, который подходит от ноутбука. Усилитель использует оригинальный чип tda7498 и способен на радовать долгое время звуком.

Если вам нужен звука высокого качество, то вам нужен еще хороший внешний ЦАП.

Итоги

Усилитель tda 7498 отличный и весьма недорогой усилитель для конструирования портативных, легких и достаточно мощных аудиоустройств — компактное, легкое (67 грамм с радиатором), имеющее высокий КПД.

Блок питания в комплекте

Многие люди хотят экономить. На звуке можно сэкономить. Цифровой усилитель прекрасно подойдет для кино, музыки, игр — сочетая в себе прекрасный баланс звука, цены, мощности. Кстати, этот «малыш» раскачает даже самые тугие 2-3 полосные «напольники» .

Подключение усилителя весьма простое, разберется даже школьник. Дизайн и небольшой корпус цифрового усилителя понравится многим.

Клон Naim NAP 200 отзывы

Не бойтесь меня и добавляйтесь в ВК, Ютуб, Одноклассники

Если вы хотите узнать больше об этой теме, и быть в курсе, пожалуйста, подпишитесь на наш сайт.

[wysija_form]

Редактор сайта:

Добро пожаловать на мой сайт!

Пока на планете Земля существуют настоящие любители качественного звука, я, Александр Левчук буду поддерживать сайт ЗВУКОМАНИЯ!

Внимание!!!!

Приветствую всех любителей хорошего звука на своём сайте «Звукомания»!

Если Вы пришли из Яндекса или другого поисковика, но ссылка привела лишь на главную страницу сайта, то не отчаивайтесь, чуть ниже в строке «поиск» можно написать то, что Вы искали, и это найдется!

Если не можете найти ответы на интересующие Вас вопросы, то пишите мне в Контакт VK или на почту: anl555@bk. ru

Желаю Вам найти свой звук, с уважением, Левчук Александр Николаевич!

Также читаем:

Это интересно:

Информация

Наши друзья

Левчуки

Партнёры

Новости:

Интересно:

XH-A105 Bluetooth 5.0 TDA7498 Digital amplifier 2x 100W

Order before 23:59, same day shipping

Opencircuit
Electronics
Speakers
org/ListItem»> Sound modules
XH-A105 Bluetooth 5.0 TDA7498 Digital amplifier 2x 100W

€ 16,90 € 14,00 Искл. НДС (NL)

Заказано до 23:59 , отправлено сегодня. … шт. в наличии

Показать скидки на объем

Купить 10 шт. по 16,42 € за шт. Скидка 3%
Купить 25 шт. по € 15,44 за штуку Скидка 9%
Купить 100 штук по € 14,97 за штуку Скидка 11%
Купить 500 штук по € 14,48 за штуку Скидка 14%

Отправка от € 5 ,95 (NL) 30 дней охлаждения

XH-A105 Bluetooth 5.0 TDA7498 Цифровой амплификатор 2x 100W

Средняя скважина GST25E12-P1J Адаптер-12V 2A

 LogilInk USB-C BLUETOH 4. 024

 LogilInk USB-C BLUETOTH 4.023

Часто покупают вместе Общая стоимость:

Плата цифрового усилителя мощности XH-A105 с высоким качеством воспроизведения и двухканальным стереозвуком; входное напряжение составляет 12 ~ 24 В постоянного тока, аудиовход поддерживает Bluetooth, TF-карту, линейный аудиовход AUX 3,5 мм, может быть напрямую подключен к мобильному телефону, MP3 и т. д .; Плата усилителя мощности Он также имеет функцию регулировки громкости, которая вращает потенциометр щебета по часовой стрелке для увеличения и против часовой стрелки для уменьшения.

Технические характеристики:
Входное напряжение: 12-24 В пост. тока
Ток: более 3 А
Выходная мощность: 100 Вт X 2
Аудиовход: Bluetooth, TF карта, AUX
Количество каналов: два канала
Размер: 92X85X20 мм
Монтажное отверстие : 3 мм
Расстояние между установочными отверстиями: 85X5X78,5 мм

Инструкции по эксплуатации Bluetooth:
Когда плата усилителя мощности подключена к источнику питания, а Bluetooth не подключен, индикатор Bluetooth будет быстро мигать. После успешного подключения Bluetooth индикатор Bluetooth перестанет мигать. Когда песня воспроизводится, индикатор Bluetooth будет медленно мигать.

Примечание:
1. Подключите вход питания к источнику питания постоянного тока 12–24 В. Когда питание включено, индикатор питания загорится красным, а синий индикатор будет мигать синим.
2. Подключите аудиовход к источнику звука, например MP3, мобильному телефону, компьютеру, TF-карте и т. д.
3. Подключите аудиовыход к динамику, обращая внимание на положительные и отрицательные стороны.
Отверстие для громкости карты Bluetooth / TF:
Когда для аудиовхода используется карта Bluetooth или TF, вы можете подключить шнур питания к трем отверстиям «+ VOL-» для регулировки громкости и переключения песен.
1. Соединение «+» и «VOL»: увеличьте громкость
2. Соединение «-» и «VOL»: уменьшите громкость
О выборе аудиовхода: Плата автоматически выберет последний аудиовход. Если вы используете Аудиовход Bluetooth, а затем подключите AUX, чтобы плата автоматически выбирала аудиовход AUX.

Альтернативные продукты

Связанные продукты

Вопросы клиентов

Q PascalМожно ли регулировать громкость через Bluetooth? Ответьте на этот вопрос

Q Ask a question

Customer Reviews

TDA7498 Audio Amplifier: Datasheet, Pinout, Circuit [Video&FAQ]

Home Компоненты TDA7498 Audio Amplifier: Datasheet, Pinout, Circuit [Video&FAQ]

Автор: Kynix

Дата: 13.12.2021

Запрос
Деталь

ST Сеть резисторов, изолированная матрица для поверхностного монтажа 8 4 -55°C ~ 125°C 1206 ±1%

Обзор продукта

TDA7498 представляет собой двойной аудиоусилитель BTL класса D с одним блоком питания. для домашних систем и активных динамиков. Он поставляется в 36-контактном корпусе PowerSSO с открытой контактной площадкой (EPU) для облегчения установки отдельного радиатора.

В этом блоге будет систематически представлен TDA7498, начиная с его функций, распиновки и заканчивая спецификациями, приложениями, включая техническое описание TDA7498 и многое другое.

Catalog

Product Overview

Related Video Introduction

TDA7498 Features

TDA7498 Pinout

TDA7498 CAD Models

TDA7498 Internal Block Diagram

TDA7498 Circuit Diagram

TDA7498 Package

TDA7498 Specification

TDA7498 Manufacturer

TDA7498 Техническое описание

Использование предупреждений

Часто задаваемые вопросы по TDA7498

ВИДЕО: TDA7498 Усилитель 100 Вт+100 Вт с Bluetooth 5.0

9002 72.Slif Fires Enlive .Slif Elject Enome Enome Enome Enome Enome Enome Enome Enome Enome Enome Enome Enome Enome Enome Enome. Мощность и качество звука выглядят превосходно, особенно для ценового диапазона. Да и качество сборки отличное! И на самом деле единственный недостаток, который производит на вас плохое впечатление, это когда вы включаете и девушка, которая говорит на китайском языке, портит все хорошее впечатление.

TDA7498 Особенности

Выходная мощность 100 Вт + 100 Вт при КНИ = 10 % при RL = 6 Ом и VCC = 36 В
Выходная мощность 80 Вт + 80 Вт при КНИ = 10 %, RL = 8 Ом и VCC = 34 В
Работа от однополярного питания в широком диапазоне (14–39 В)
Высокий КПД (η = 90%)
Четыре выбираемых фиксированных уровня усиления: номинально 25,6 дБ, 31,6 дБ, 35,1 дБ и 37,6 дБ
Дифференциальные входы минимизируют синфазный шум
Функции режима ожидания и отключения звука
Защита от короткого замыкания
Защита от тепловой перегрузки
Внешняя синхронизация

TDA7498 Распиновка

На следующем рисунке представлена схема распиновки TDA7498.

TDA7498 Распиновка

TDA7498 Модели САПР

, 3Dboly

TDA7498 Symbol

TDA7498 Footprint

TDA7498 3D Model

TDA7498 Internal Block Diagram

Internal block diagram (показан только один канал) показана блок-схема одного из двух идентичных каналов TDA7498.

TDA7498 Внутренняя блок-схема

TDA7498 Схема цепи

Тестовая схема для определения характеристик показывает тестовую схему, с помощью которой были измерены характеристические кривые, показанные в следующих разделах.

TDA7498 Принципиальная схема

Корпус TDA7498

На следующей схеме показан корпус TDA7498.

TDA7498 Упаковка

TDA7498 Спецификация

Производитель:	STMicroelectronics
Длина:	10,3 мм
Максимальная рабочая температура:	70 °С
Номинальная выходная мощность:	100 Вт
Источники питания:	36 В
Максимальный ток питания:	60 мА
Максимальное напряжение питания (Vsup):	39 В
Минимальное напряжение питания (Vsup):	10 В
Подкатегория:	Аудио/видеоусилители
Ширина:	7,5 мм

TDA7498 Производитель

STMicroelectronics — глобальная независимая компания по производству полупроводников и лидер в разработке и поставке полупроводниковых решений для всего спектра приложений микроэлектроники. Благодаря непревзойденному сочетанию опыта в области кремниевых и системных компонентов, производственного потенциала, портфолио в области интеллектуальной собственности (ИС) и позиций стратегических партнеров компания STMicroelectronics находится в авангарде технологий систем-на-чипе (SoC), а ее продукты играют ключевую роль в обеспечении сегодняшней конвергенции. тенденции.

TDA7498 Dataheed

Вы можете скачать DataShip TDA7498 по ссылке. ваша схема.

TDA7498 Часто задаваемые вопросы

Что такое режим усилителя BTL?

Мостовая нагрузка (BTL), также известная как мостовая бестрансформаторная и мостовая моносистема, составляет выходная конфигурация для аудиоусилителей , форма импедансного моста, используемая в основном в профессиональных аудиосистемах и автомобилях. Громкоговоритель подключается между двумя выходами усилителя, шунтируя выходные клеммы.

Что означает класс D для усилителей?

Усилитель класса D или коммутирующий усилитель — это электронный усилитель, в котором усилительные устройства (транзисторы, обычно МОП-транзисторы) работают как электронные переключатели, а не как устройства с линейным усилением, как в других усилителях.

Усилители класса D лучше, чем усилители AB?

Наиболее распространенный усилитель мощности звука работает в режиме класса AB. Он обеспечивает наибольшую выходную мощность с наименьшим количеством искажений. Усилители класса D представляют собой переключатели , которые более эффективны и выделяют меньше тепла, чем их эквиваленты класса AB .
