Фрезерно-сверлильный станок Stalex SMD-1 — цена, отзывы, характеристики с фото, инструкция, видео

Станок SMD-1 индивидуального применения предназначен для сверления, фрезерования черных и цветных металлов и расщепляемых пластмасс.

Особенности

  • Двигатель с плавной регулировкой частоты вращения в двух диапазонах
  • Прецизионный крестовый стол с регулируемыми направляющими «ласточкин хвост»
  • Корпус из серого чугуна
  • Правое/левое вращение шпинделя
  • Удобная панель управления
  • Точное перемещение пиноли шпинделя
  • Индикатор перегрузки двигателя

ХарактеристикаЗначение
Максимальный диаметр сверления (Ст.3) 10 мм
Максимальный диаметр резьбонарезания M6
Максимальный диаметр торцевого фрезерования 20 мм
Максимальный диаметр концевой фрезы 10 мм
Частота вращения шпинделя (плавно) 2 100-1000 об/мин
200-2000 об/мин
Конус шпинделя МТ-2
Ход фрезерной головки 30 мм
Сверлильный патрон 1-10 мм
Диапазон наклона фрезерной головки, влево/вправо 45º/45º
Расстояние шпиндель-стойка 140 мм
Расстояние шпиндель-стол 265 мм
Размер стола 240х145 мм
Ход стола по оси Х и Y 190х100 мм
Т-образный паз, 3 8 мм
Напряжение сети 220 В
Выходная мощность, S1-100% 0,15 кВт
Потребляемая мощность, S6-40% 0,25 кВт
Габаритные размеры (ДхШхВ) 550х450х630 мм
Масса Stalex SMD-1 40 кг

Комплектация

  • Сверлильный патрон 13 мм
  • Защитный экран с концевым выключателем
  • Зажимная тяга М10
  • Инструмент для обслуживания
  • Инструкция по эксплуатации
  • Деталировка

Комплектация за дополнительную плату

Тиски Stalex S/N10035 ( арт.  S/N10035 )

4 355p

Комплект прихватов для Т-образного паза 8 мм ( арт. S/N10105 )

4 355p

Набор цанг МТ-2 (3,4,5,6,8,10 мм) ( арт. S/N10078 )

5 829p

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.

Разметить комментарий или вопрос

Фрезерно-сверлильный станок STALEX SMD-X1 — Афалина ГК

Фрезерно-сверлильный станок STALEX SMD-X1 — Афалина ГК


Группа Компаний «Афалина» — Промышленное и строительное оборудование




Выбрать город


Челябинск
(351) 700-77-39

Выберите город

  • Челябинск
  • Екатеринбург
  • Магнитогорск

  • Каталог оборудования
  • Бренды
  • Главная

  • О компании

    • 3D тур

    • История
    • Сертификаты
  • Полезные статьи
  • Сервис
  • Контакты

(351) 700-77-39 | site@afalina74. ru



Описание

Станок индивидуального применения предназначен для сверления, фрезерования черных и цветных металлов и расщепляемых пластмасс.

Комплектация поставки

  • Сверлильный патрон 13 мм с оправкой и ключом
  • Защитный экран с концевым выключателем
  • Зажимная тяга М12
  • Инструмент для обслуживания
  • Инструкция по эксплуатации
  • Деталировка

Особенности

  • Безколлекторный двигатель с плавной регулировкой частоты вращения
  • Прецизионный крестовый стол с регулируемыми направляющими «ласточкин хвост»
  • Корпус из серого чугуна
  • Удобная панель управления
  • Точное перемещение пиноли шпинделя
  • Индикатор перегрузки двигателя

Технические характеристики


















Stalex SMD-X1
Максимальный диаметр сверления (Ст.3)13 мм
Максимальный диаметр торцевого фрезерования30 мм
Максимальный диаметр концевой фрезы13 мм
Частота вращения шпинделя100-2500 об/мин
Конус шпинделяМТ-3
Ход фрезерной головки180 мм
Диапазон наклона фрезерной головки, влево/вправо45º/45º
Расстояние шпиндель-стойка170 мм
Расстояние шпиндель-стол280 мм
Размер стола385х100 мм
Ход стола по оси Х и Y220х100 мм
Т-образный паз, 312 мм
Напряжение сети220 В
Выходная мощность, S1-100%0,5 кВт
Потребляемая мощность, S6-40%0,75 кВт
Габаритные размеры (ДхШхВ)520х500х760 мм
Масса50 кг
  • Фрезерно-сверлильный станок STALEX SBM-16
  • Фрезерно-сверлильный станок STALEX WMD45
  • Фрезерно-сверлильный станок STALEX SBM-20
  • Фрезерно-сверлильный станок STALEX SBM-30
  • Фрезерно-сверлильный станок STALEX ZAY7032G
  • Фрезерно-сверлильный станок STALEX SMD-2
  • Фрезерно-сверлильный станок STALEX SMD-1
  • Фрезерно-сверлильный станок STALEX SMD-3
  • Фрезерно-сверлильный станок STALEX ZX50C
  • Фрезерно-сверлильный станок STALEX XZ50C
  • Станок фрезерно-сверлильный Stalex SBM16, 400х120 мм, 230В


Здесь Вы можете отправить свою заявку на любое интересующее Вас оборудование или задать вопрос, не отходя от Вашего компьютера. Обязательные для заполнения поля отмечены звездочкой (*).









*
Ваше Имя:

Пример: Сидоров Иван Петрович

*Текст сообщения:


Информация о заказе, либо любой интересующий вопрос пишется в произвольной форме. Сообщение будет обработано нашим менеджером.


*
Ваш телефон:

Пример: 8-351-2345678


Ваш Город:

Пример: Челябинск

Ваш E-Mail:

Пример: [email protected]



*
Введите код:

Пример: abc3127


Special



Top 10 SMT Assembly Brand Machines — Производство печатных плат и сборка печатных плат

Smart Factory Solution   быстро становится тенденцией в производстве электроники. Это актуально в связи с необходимостью сокращения затрат, повышения скорости производства и устранения некоторых проблем, которые ограничивают повышение эффективности производства.

Машины с технологией поверхностного монтажа (SMT) играют важную роль в предоставлении гибких производственных решений.

В этом руководстве объясняется концепция технологии поверхностного монтажа (SMT), различные типы или марки машин SMT, а также компании или марки, производящие эти машины.

Запросить расчет стоимости изготовления печатной платы сейчас

Что такое технология поверхностного монтажа?

Технология поверхностного монтажа, также называемая SMT , представляет собой тип производства электрических компонентов, который включает монтаж электрических компонентов непосредственно на поверхность печатной платы (PCB).

Актуальность SMT прошла долгий путь, чтобы заменить прежний формат производства электронных компонентов — сквозную технологию.

Одним из многих преимуществ производства с использованием технологии поверхностного монтажа (SMT) является то, что это упрощает масштабирование производства в режиме реального времени. В дополнение к скорости, которую он обеспечивает, SMT также помогает сократить стоимость производства электроники, поскольку требуется меньше рук.

Электронные устройства, изготовленные с использованием технологии поверхностного монтажа (SMT), называются устройствами поверхностного монтажа (SMD).

Что делает машина для поверхностного монтажа?

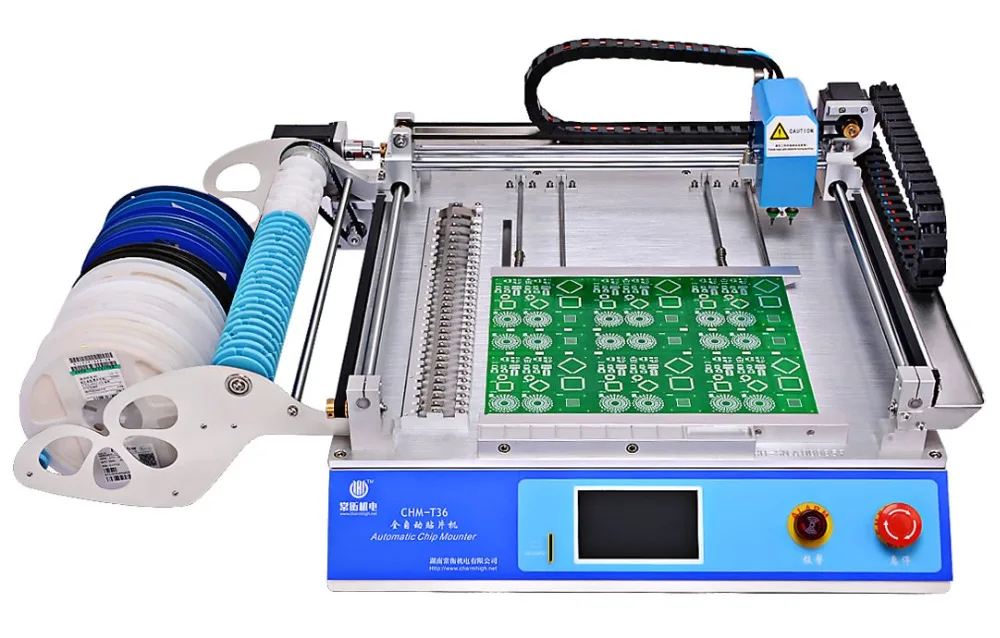

Машины для поверхностного монтажа также называются машинами Pick-and-place или системами размещения компонентов поверхностного монтажа.

Эти машины представляют собой роботизированные машины, используемые для размещения устройств поверхностного монтажа (SMD) на печатных платах (PCB).

Эти машины широко используются из-за высокой точности, нескольких вариантов использования/приложений и разнообразия электронных компонентов, которые можно использовать на них.

Типы сборочных машин для поверхностного монтажа

Станки для поверхностного монтажа

Большая часть повышения успешности использования машин с технологией поверхностного монтажа (SMT) зависит от входных данных различных машин, используемых в процессе.

Речь идет не об одной машине. Для облегчения размещения электронных компонентов на печатных платах используется до шести (6) машин.

Ниже приведены некоторые из популярных машин для захвата и установки и работа, которую они выполняют с точки зрения технологии поверхностного монтажа (SMT).

1.  Сборочные машины

Это первый тип сборочной машины поверхностного монтажа. Машины для захвата и размещения используются для захвата и размещения или размещения электронных компонентов устройства поверхностного монтажа (SMD) на печатной плате (PCB).

За размещением сразу же следует пайка этих компонентов SMD, чтобы они приклеились к печатной плате.

Прежде чем принять решение о покупке модели подъемно-транспортного оборудования, необходимо учитывать множество факторов. Эти машины делятся на несколько типов.

К ним относятся:

Ручные машины для выбора и места

Это наиболее распространенный тип машин для выбора и пролета. Как следует из названия, процесс выбора и размещения устройства для поверхностного монтажа (SMD) на печатной плате выполняется вручную.

Следует отметить, что ручные подъемно-транспортные машины часто используются для производства модульных печатных плат. Машины с ручным управлением также можно использовать, когда необходимо настроить компоненты для высокоскоростных автоматических операций.

Использование ручных подъемно-транспортных машин — идеальный способ повысить урожайность, снизить утомляемость оператора и сократить количество ошибок при укладке.

Хотя точность размещения не всегда гарантируется из-за потенциальных ограничений, с которыми сталкивается оператор.

Несмотря на это, ручная машина для захвата и размещения отлично справляется с увеличением производства ручных объемов.

Полуавтоматическая машина

Полуавтоматические подъемно-транспортные машины изначально были разработаны как интерфейс между ручными и автоматическими подъемно-транспортными машинами.

Эти полуавтоматические подъемно-транспортные машины отлично справились с задачей предоставления компьютерного интерфейса с визуальным контролем, который облегчает оператору определение направления компонента. Таким образом, оператор будет точно размещать компоненты со сверхмелким шагом.

Единственное отличие состоит в том, что полуавтоматическая машина для захвата и размещения по-прежнему работает с ручным размещением. Таким образом, оператор должен вручную позиционировать компоненты для приложений с небольшим объемом.

Автоматические машины

— Автоматические машины SMT заменили полуавтоматические модели SMT. Автоматическая модель была усовершенствована для перехода от ручных станков к полностью автоматизированным станкам поверхностного монтажа.

Среди прочего, автоматические станки SMT полностью оборудованы методами центрирования методом захвата и размещения, а также улучшенными возможностями станка в области повторяемости и точности.

2.  Печь для отверждения SMT

Это также называется печью для запекания с технологией поверхностного монтажа (SMT). Печь для отверждения SMT — это печь, используемая для запекания паяльной пасты и отверждения клея.

Объем производства также определяет возможность комбинирования трио: запекание паяльной пасты, отверждение клея и оплавление припоя.

3.  Трафаретный принтер с паяльной пастой

Это третий тип сборочной машины для поверхностного монтажа. Трафаретный принтер для паяльной пасты — это машина, используемая для трафаретной печати паяльной пасты на печатной плате.

Это часто делается до того, как компоненты устройства для поверхностного монтажа (SMD) будут размещены на печатной плате (PCB).

4.  Машина для пайки оплавлением

На машину для пайки оплавлением приходится около 25% общей стоимости устройства с технологией поверхностного монтажа (SMT).

Этот станок для поверхностного монтажа в основном используется для оплавления припоя с устройства поверхностного монтажа (SMD) на печатную плату. Это делается после пайки оплавлением паяльной пастой.

5.  Оборудование для очистки растворителем

Процесс пайки не всегда бывает аккуратным. Есть вероятность, что флюс и излишки припоя останутся после всего процесса.

Вот почему вам нужно использовать оборудование для очистки растворителем. Эта машина SMT используется для очистки и удаления излишков флюса и припоя с печатной платы (PCB) после пайки.

6.  Проверочное оборудование

Ремонтно-проверочное оборудование — это еще один тип оборудования для технологии поверхностного монтажа (SMT), которое требуется в процессе сборки поверхностного монтажа.

Оборудование для проверки печатных плат представляет собой машину поверхностного монтажа, используемую для проверки печатных плат (ПП). Осмотр проводится для проверки печатной платы на наличие потенциальных дефектов.

Машина не только обнаруживает дефекты или неисправности в печатной плате. Он также используется для ремонта или исправления этих дефектов.

Паяльник и паяльная станция для поверхностного монтажа с горячим воздухом — это два наиболее часто используемых типа оборудования для проверки печатных плат, которые используются для обнаружения и устранения этого дефекта.

Запросить предложение по сборке печатных плат

Лучшие производители станков для сборки SMT

Теперь мы рассмотрим некоторые из лучших брендов и компаний, которые производят различные виды машин для поверхностного монтажа (SMT).

Mycronic является первым производителем сборок поверхностного монтажа в списке. Это один из лучших производителей сборки SMT, который занимается производством, распространением и управлением сложными машинами для захвата и установки.

1.  Mycronic

MY300 — самая выдающаяся машина для поверхностного монтажа, производимая Mycronic. С помощью этой машины для захвата и укладки операторы могут заполнять больше досок с меньшей площадью.

Особенности машины Mycronic SMT

Ниже приведены некоторые особенности технологии поверхностного монтажа (SMT), производимой и распространяемой Mycronic:

Strong Software Suite

Подъемный механизм оснащен мощным программным обеспечением, универсальным и удобным для пользователя.

Актуальность этого программного обеспечения для станков SMT заключается в том, что оно упрощает операторам станков, планировщикам, менеджерам по складу и инженерам доступ к обновленной информации об использовании станков SMT.

Точная погрузочно-разгрузочная работа

Вам не обязательно переутомляться, работая со сложными погрузочно-разгрузочными работами.

Вместо этого вы хотите использовать функцию точной обработки материалов машины Mycronic SMT, чтобы избежать узких мест, возникающих при сложной обработке материалов SMT.

Таким образом, вы сможете использовать универсальное решение, предлагаемое машинами Mycronic для поверхностного монтажа, для производства любого количества печатных плат за день.

2.  JUKI Automation Systems

Компания JUKI является одним из ведущих производителей станков с технологией поверхностного монтажа (SMT). Компания занимается бизнесом уже много лет. Таким образом, он находится в лучшем положении, чтобы предложить желаемые решения для станков SMT.

Давайте подробно рассмотрим, что JUKI может предложить в отношении машин с технологией поверхностного монтажа (SMT).

Компания создает большой портфель установочных машин

Компания JUKI известна своим большим ассортиментом установочных машин, которые она производит. Компания производит станки SMT для малых, средних и крупных компаний.

Производительность

Производительность машин SMT не подлежит сомнению, поскольку JUKI уделяет особое внимание разработке высококачественных и высокопроизводительных подъемно-транспортных машин.

Возможности размещения

. ).

3.  DDM Novastar

DDM Novastar является одним из ведущих производителей оборудования для установки и установки, предназначенного для использования как в ручных, так и в автоматизированных системах поверхностного монтажа.

На данный момент компания произвела около 26 000 СМТ, из которых клиенты довольны своей покупкой.

DDM Novastar также разрабатывает оборудование для установки и переноски для работы на станках с малым и средним поверхностным монтажом.

Помимо надежности, простоты эксплуатации, быстрой настройки и доступной стоимости машин для захвата и перемещения.

Ниже приведены некоторые из причин, по которым инженеры и операторы станков предпочитают использовать станки SMT производства DDM Novastar:

Различные типы станков SMT

Одна из причин, по которой операторы станков SMT, такие как DDM Novastar, заключается в том, что компания предлагает широкий спектр машин для захвата и размещения.

Эти машины бывают ручного и автоматизированного типа. Для ручных моделей у нас есть много моделей, таких как:

  • MPP-11 Ручная настольная машина для захвата и размещения
  • Система захвата и размещения MPP-21

Автоматические машины SMT производства DDM Novastar включают:

  • Устройство захвата и размещения LE40
  • Недорогое устройство захвата и размещения NovaPlace
  • LS60 Устройство захвата26
  • LS40V Pick and Place Machine with Vision

  • LE-40V Pick and Place Machine with Vision

Сборочные системы поверхностного монтажа «под ключ»

DDM Novastar также является одним из производителей сборочного оборудования поверхностного монтажа, необходимого для производства полного комплекта. Решение для печатной платы (PCB).

Компания предлагает комплексные системы сборки SMT для крупносерийной сборки печатных плат, экономичного прототипирования и опытного производства.

Готовые SMT-решения DDM Novastar также используются для ручного SMT-прототипирования, средней производительности, автоматического прототипирования и малообъемной производительности.

Уникальное программное обеспечение для программирования

Компания DDM Novastar также добавляет кое-что важное к предлагаемым ею полномасштабным услугам сборки SMT.

Компания предлагает уникальное программное обеспечение для программирования. Программное обеспечение называется SMTrue Run Optimize Software .

Программное обеспечение используется для автономного программирования автоматических станков SMT. Таким образом, будет легче повысить эффективность и производительность машины.

Различные уровни автоматизации

Еще одной уникальной особенностью машин DDM Novastar являются различные уровни автоматизации работы машины.

Эти уровни автоматизации связаны с различными этапами производства и возможностями станков DDM Novastar SMT.

Минимальное количество компонентов, которые можно собрать в час, равно 50. То есть, если вы используете Ручной (ручной) станок SMT.

Производительность может достигать 30 000 компонентов в час (CPH), если вы используете полностью автоматический (высокоскоростной) отдельно стоящий или модульный станок для поверхностного монтажа.

Недорогие самосвальные машины

DDM Novastar также производит самосвальные машины, которые не проделают дыру в вашем кармане.

Цена станков SMT начинается от 300-400 долларов США за ручной (ручной) вариант и может достигать 100 000 долларов США за полностью автоматический вариант.

4.  Yamaha Motor

Yamaha — еще одна компания, специализирующаяся на производстве машин с технологией поверхностного монтажа (SMT).

Компания специализируется на производстве подъемно-транспортных машин, которые предлагают операторам интеллектуальные производственные решения.

Итак, если вы хотите реализовать интеллектуальное производство с помощью самовывозных машин, Yamaha Motor — это производитель, с которым вам следует поговорить.

Here are some of the reasons why Yamaha Motor s one of the best SMT Assembly machine manufacturers:

A Full Lineup of SMT Machines

One of the advantages Благодаря широкому ассортименту продукции SMT, предлагаемой производителем, Yamaha Motor намного опережает конкурентов.

Эта линейка машин для поверхностного монтажа включает в себя систему хранения SMD, устройство для поверхностного монтажа, систему контроля, программное обеспечение для управления, принтер для паяльной пасты, устройство для склеивания флип-чипов и гибридный установщик, а также диспенсер.

Конкурентоспособные цены

Машины Yamaha Motor также превосходят конкурентов по конкурентным ценам.

Неважно, какой у вас бюджет, будьте уверены, что найдется самовывоз, который соответствует вашим потребностям.

5.  Europlacer

Если есть какой-либо производитель станков SMT, который стоит лука, то это должен быть Europlacer . За последние пару лет компания постоянно появлялась на   , производя, распространяя и управляя несколькими машинами для захвата и размещения.

Эти услуги для машин SMT неразрывно связаны со стремлением производителя разрабатывать и распространять одни из лучших машин с технологией поверхностного монтажа (SMT).

Это в дополнение к тому факту, что Europlacer производит эти машины в соответствии с потребностями вашего бизнеса. Вам не нужно отказываться от одной функции ради другой, потому что Europlacer позаботился о том, чтобы станки SMT были разработаны с учетом потребностей вашего бизнеса без необходимости жертвовать качеством или производительностью.

Станки SMT производства Europlacer обладают множеством функций, в том числе:

  • Автоматизация
  • Интеллектуальные сопла
  • Высокая точность
  • Фиксированная камера
  • Возможность модернизации
  • Электрические испытания
  • Высокая скорость
  • Сервис и техническое обслуживание

6.  Neoden SMT

Neoden Surface Mount Technology is надежный производитель SMT. Компания специализируется на производстве и управлении полностью автоматической линией поверхностного монтажа.

Это еще не все!

Производитель также производит высокоскоростную линию сборки печатных плат (PCB). Это разработано, чтобы удовлетворить любую партию сборки печатных плат.

Компания также производит различные станки для поверхностного монтажа, предназначенные для того, чтобы операторы станков могли выбирать из нескольких вариантов технологии поверхностного монтажа (SMT).

7.  Panasonic

Panasonic является одним из сторонников Smart Factory Solutions . С тех пор они продолжили производство машин   с технологией поверхностного монтажа (SMT), которые предлагают пользователям лучшие в своем классе решения.

Машины SMT, распространяемые Panasonic, также универсальны. Вы можете получить машины как для начального уровня, так и для более сложных требований.

Кроме того, вы можете использовать эти машины SMT для любого объема и любого сочетания ваших потребностей Smart Manufacturin г.

8.  Hanwha Precision Machinery

И последнее, но не менее важное место в нашем списке производителей оборудования для поверхностного монтажа (SMT) занимает Hanwha Precision Machinery.

Компания изготовила первый чип-монтаж в 1989. С тех пор производитель изучил многие другие соответствующие производственные процессы, включая интегрированные программные решения, производство полупроводникового оборудования, монтажные устройства с технологией поверхностного монтажа (SMT), оборудование для промышленной автоматизации, а также оборудование для вставки и автоматизации оборудования.

Компания также предлагает отличное обслуживание клиентов, направленное на обеспечение большей ценности, большей эффективности и универсальности.

Ориентировочная прейскурантная цена сейчас

Как выбрать лучший станок для поверхностного монтажа

Выбор самовывозного станка может быть сложным, особенно если вы не знаете, что искать. Вот почему вам нужно узнать о некоторых важных функциях, которые вы должны искать в любой машине SMT.

Следует учитывать следующие факторы:

1.  Скорость размещения

Скорость, с которой работает сборочно-разгрузочная машина, очень важна. Вы должны рассмотреть это в первую очередь, прежде чем что-либо еще, потому что это одна из важных функций, которые заставляют машину SMT работать должным образом.

Кроме того, вы должны понимать, что скорость размещения связана со скоростью, с которой машина SMT захватывает компоненты SMT и проверяет компоненты перед размещением компонентов на печатной плате (PCB).

Другим важным фактором, который следует учитывать в отношении скорости размещения, является стандартный рейтинг IPC 9850 . Это стандарт, используемый многими производителями SMT для   оценки скорости машин захвата и размещения. Кроме того, МПК 9Стандарт скорости или рейтинга 850 связан с общими рекомендациями для массивов печатных плат и сочетания деталей.

Эмпирическое правило заключается в том, чтобы вы обесценивали любую цифру, которую мог указать производитель. Девальвация важна, потому что заявленная производителями скорость обычно снижается на 30-40%.

Таким образом, вы получите точное значение или цифру потенциальной скорости или скорости машины SMT, если сделаете несколько делений. Лучший способ деления — девальвация или снижение ставки размещения ставки автомата на 30%. Таким образом, у вас будет четкое значение скорости, которое может обеспечить машина SMT.

2.  Точность и воспроизводимость

Другим важным фактором, который необходимо учитывать, является точность и воспроизводимость механизма захвата и размещения.

Это важно, учитывая, что точность машины играет важную роль при выборе, проверке и размещении компонентов на печатной плате (PCB).

Следует отметить, что качество станка SMT очень важно для точности и воспроизводимости станка захвата и размещения.

Лучшим станком для поверхностного монтажа с наибольшей точностью является тот, который имеет точность 0,0001 дюйма и шаг шага 12 мил.

Это должно быть сделано несколько раз для максимального выхода.

Мы не могли бы не упомянуть, что машина для захвата, которую вы хотите купить, должна иметь программное обеспечение для программирования, а также компьютер. Эти два будут иметь большое значение, чтобы позаботиться о постоянном повторении размещения компонентов.

3.  Размер деталей

Вы нашли время, чтобы обдумать размер деталей, которые вы хотите поместить на сборочно-разгрузочную машину?

Размер деталей имеет большое значение, потому что вам нужно найти машину с технологией поверхностного монтажа (SMT), которая соответствует размеру деталей, которые вы хотите использовать для выбора, проверки и размещения на печатной плате.

Общее правило состоит в том, чтобы купить машину для захвата и размещения (P&P), которая может захватывать компоненты следующих размеров:

  • 0402
  • 0201
  • 01005

Если машина SMT не может подобрать их, это означает, что вам, возможно, придется принять специальные меры. Это обычное дело, если размер компонентов SMT ниже или меньше 0402.

В этом случае вам понадобится сопло или дополнительный питатель, чтобы упростить конструкцию такого компонента.

Обертывание

Машины для поверхностного монтажа (SMT) или машины для монтажа очень необходимы для производства печатных плат (ПП). Эти машины упрощают и ускоряют монтаж компонентов на печатной плате. И вы сэкономите больше денег и потратите меньше времени.

Таким образом, примите во внимание важные факторы, о которых мы только что рассказали в этой статье, чтобы вы могли найти лучшую сборочную машину SMT для ваших нужд проектирования печатных плат.

Машины для поверхностного монтажа и производители машин для поверхностного монтажа

Узнайте обо всех машинах для поверхностного монтажа, используемых при сборке печатных плат с использованием технологии поверхностного монтажа, и основных производителях.

SMT Machine — это те, которые используются в сборке печатных плат с использованием технологии поверхностного монтажа . Эти машины отличаются от тех, которые используются в технологии сквозных отверстий. Давайте обсудим эти машины в деталях.

Содержание

Основной станок SMT для сборки печатных плат

1. Станок SMT Pick and Place

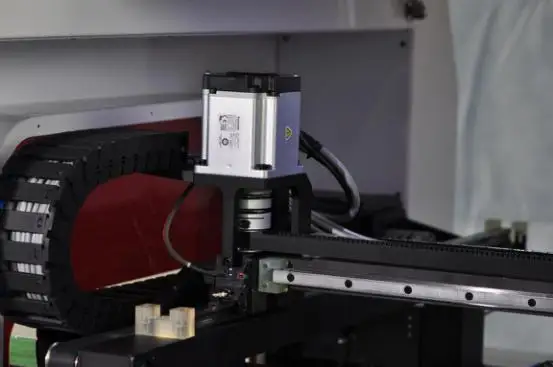

SMT Pick and Place Machine является одним из наиболее важных станков, используемых в технологии поверхностного монтажа. Его также называют роботом выбора и размещения.

Подбирает и размещает электронные компоненты SMD на печатной плате перед пайкой. Эти машины составляют около 50% от общей стоимости / цены любой производственной линии SMT.

Несмотря на то, что машины для захвата и размещения требуют больших первоначальных инвестиций, особенно если оборудование закупается в Китае, в долгосрочной перспективе они могут помочь вам сэкономить время и ресурсы. Есть такие дистрибьюторы как NeodenUSA , который покрывает налоги на импорт авансом и может стать реальной помощью для большинства начинающих инженеров.

SMT Pick and Place Machine and Process (технология поверхностного монтажа)

PCB ) перед размещением компонентов поверхностного монтажа ( SMD ) для пайки оплавлением.

Цена трафаретных принтеров может варьироваться в зависимости от степени их автоматизации и размера плат, с которыми они могут работать.

Машина для трафаретной печати с паяльной пастой SMT и технологический процесс

[embedyt] https://www.youtube.com/embed?listType=playlist&list=PLSO_8SOeAq1PqdA-muysJR9wBjo46tiWi&v=FB7IJL2LUAA[/embedyt]

3. Печь для выпечки поверхностного монтажа / печь для полимеризации

Печь для выпечки поверхностного монтажа / печь для полимеризации

В технологии поверхностного монтажа печь для обжига или печь для отверждения необходима как для отверждения клея, так и для отверждения паяльной пасты. Для обеих целей могут использоваться одни и те же или разные печи.

Если для пайки оплавлением используется инфракрасная ( IR ) печь или конвекционная печь, нет необходимости иметь отдельные печи для запекания клея и паяльной пасты.

Запекание паяльной пасты, оплавление припоя и отверждение клея могут быть объединены в одной машине в зависимости от объема производства.

4. Машина для пайки оплавлением

Печь для пайки оплавлением поверхностного монтажа

После машины для захвата и установки, это следующая по важности машина, используемая в технологии поверхностного монтажа. Он используется для пайки оплавлением SMD с паяльной пастой.

Эта машина составляет около 25% от общей стоимости / цены любой сборочной линии поверхностного монтажа.

Два основных процесса пайки оплавлением включают –

  1. Паровая фаза; и
  2. Инфракрасный.

Подробнее: Машина для оплавления поверхностного монтажа

Машина для пайки оплавлением и технологический процесс

после пайки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
