Частотный преобразователь используется для изменения частоты напряжения, питающего трехфазный двигатель. Кроме того, частотник позволяет подключить трехфазный электрический двигатель к однофазной сети без потерь мощности. В случае, когда для этих целей применяются конденсаторы, последнее невыполнимо.

Подключение частотника предполагает размещение перед ним автоматического выключателя, работающего с током, равным номинальному (или ближайшему большему в ряду номинальных токов автоматов) потребляемому току двигателя. Если ПЧ адаптирован на работу от трехфазной сети, необходимо задействовать трехфазный автомат, имеющий общий рычаг. Такой подход позволяет в случае короткого замыкания одной из фаз оперативно обесточить и все остальные фазы. Характеристики тока срабатывания должны полностью соответствовать току одной фазы электрического двигателя. Если же частотник предназначен для однофазного питания, имеет смысл применить одинарный автомат, рассчитанный на утроенный ток одной фазы. В любом случае, установка частотника не должна осуществляется путем включения автоматов в разрыв нулевого или заземляющего провода. Здесь подключение выполняется только напрямую.

Далее настройка преобразователя частоты предусматривает присоединение его фазных проводов к соответствующим контактам электрического двигателя. Перед этим необходимо соединить в электродвигателе обмотки по схеме «треугольник» или «звезда». Конкретный тип соединения определяется характером напряжения, вырабатываемого непосредственно преобразователем частоты.

Как правило, на корпусе двигателя приведены два значения напряжения. В ситуации, когда вырабатываемому частотником напряжению соответствует меньшее из указанных, необходимо применить схему «треугольник». В противном случае обмотки соединяются по принципу «звезды».

Пульт управления, входящий в комплект поставки частотного преобразователя, располагают в удобном месте. Подключить его необходимо согласно схеме, приведенной в инструкции к ПЧ. Далее рукоятка устанавливается в нулевое положение и выполняется включение автомата. При этом на пульте загорается световой индикатор. Для работы  преобразователя необходимо нажать кнопку «RUN» (запрограммировано по умолчанию). Затем необходимо немного повернуть рукоятку, чтобы электродвигатель начал постепенное вращение. В случае, если двигатель вращается в противоположную сторону, нажимается кнопка реверса. Далее следует настроить рукояткой необходимую частоту вращения. Важно учесть, что на пультах многих частотников отображается не частота вращения электрического двигателя (об/мин), а частота питающего электродвигатель напряжения, выраженная в герцах.

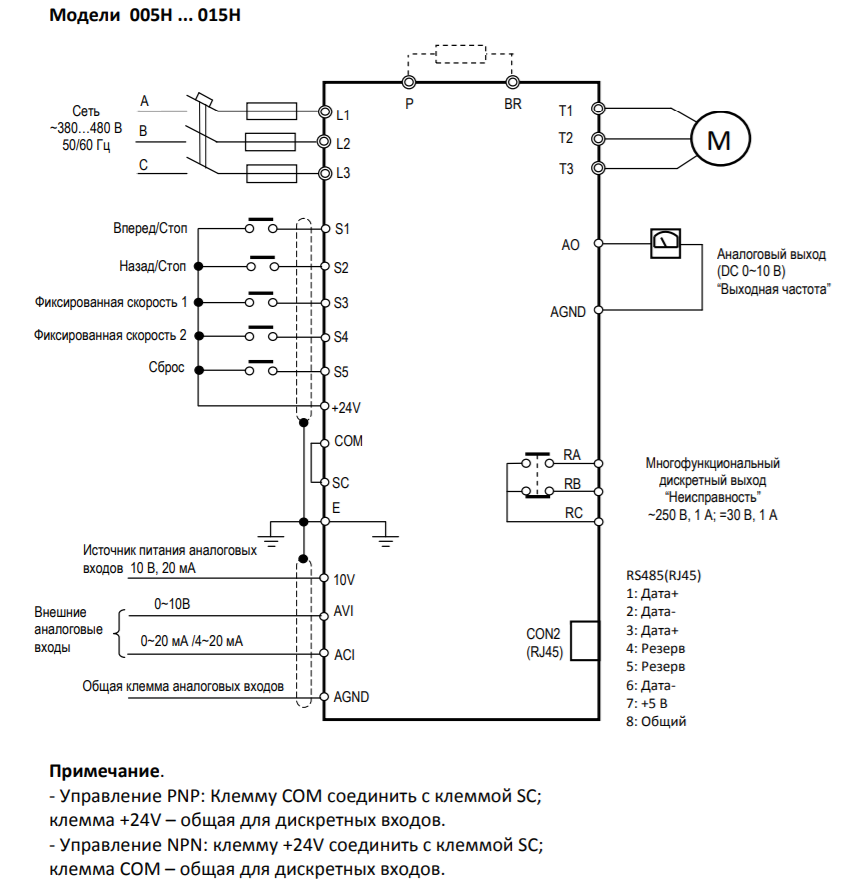

Схема подключения частотного преобразователя

Если у Вас остались вопросы по подключению и настройке преобразователей, обращайтесь за помощью к нашим техническим специалистам. Также предлагаем ознакомиться с каталогом частотных преобразователей Siemens и Prostar.

Другие полезные материалы:
Как правильно подобрать электродвигатель
Редуктор от «А» до «Я»
Как выбрать мотор-редуктор
Общие сведения об устройствах плавного пуска
Схемы подключения УПП

Подпишитесь на рассылку!

Никакого спама! Только полезная справочная информация.

Я согласен на обработку персональных данных

Схема подключения частотного преобразователя: звезда — треугольник

Перейти в каталог продукции: Частотные преобразователи

Для управления трехфазным асинхронным двигателем применяются частотные преобразователи (инверторы), рассчитанные на однофазное или трехфазное входное напряжение. Инверторы обеспечивают возможность мягкого запуска двигателя и регулировки частоты оборотов, защиту от перегрузок. Кроме этого, частотник позволяет подключать трехфазные двигатели к однофазным сетям без потерь мощности. Преобразователи частоты трансформируют напряжение электросети частотой 50 Гц в импульсное с частотой от 0 Гц до 1 кГц.

Внимание: представленная  схема является общей. При подключении используйте схему из инструкции по эксплуатации!

Однофазные преобразователи частоты рассчитаны на входное напряжение 1 фаза 220 В и на выходе формируют трехфазное напряжение 220 В заданной частоты. Иными словами, однофазный инвертор обеспечивает трехфазное питание асинхронного двигателя от бытовых электросетей. При использовании однофазных частотных преобразователей, в клеммной коробке двигателя, клеммы  подключают по схеме «треугольник» (Δ). При подключении трехфазного асинхронного двигателя к однофазной сети 220 В, при использовании конденсаторной схемы, неизбежна большая  потеря мощности. В то время как, при пользовании однофазного частотного преобразователя, подключаемого в двигателю по схеме «треугольник» (Δ), потерь мощности не происходит.

Более совершенные трехфазные преобразователи частоты работают от промышленных трехфазных сетей с напряжением 380 В, 50 Гц. Частота напряжения на выходе – от 0 Гц до 1кГц. Трехфазные инверторы подключают по схеме «звезда» (Y).

Трехфазный частотный преобразователь подключают асинхронному двигателю по схеме звезда:

Однофазный частотный преобразователь подключают асинхронному двигателю по схеме треугольник:

Для ограничения пускового тока и снижения пускового момента при пуске асинхронного двигателя мощностью более 5 кВт может применяться метод переключения «звезда-треугольник». В момент пуска напряжение на статор подключается по схеме «звезда», как только двигатель разгонится до номинальной скорости, производится переключение питания на схему «треугольник». Пусковой ток при переключении втрое меньше, чем при прямом пуске двигателя от сети. Этот метод пуска оптимально подходит для механизма с большой маховой массой, если нагрузка набрасывается после разгона.

Способ пуска переключением «звезда-треугольник» можно использовать только для двигателей, имеющих возможность подключения по обеим схемам. При пуске наблюдается уменьшение пускового момента на треть от номинального. Если переключение произойдет до того, как двигатель разгонится, ток увеличится до значений, соответствующих току прямого пуска.

При пуске переключением «звезда-треугольник» неизбежны резкие скачки токов, в отличие от плавного нарастания при прямом пуске. В момент переключения на «треугольник» на двигатель не подается напряжение и скорость вращения может резко снизится. Для восстановления частоты оборотов требуется увеличение тока.

Перейти в каталог продукции: Частотные преобразователи

7 Схемы радиочастотных цепей

Есть много схем радиочастотных цепей, которые я собираю. Они могут быть вам полезны. Идеи важны для схемы обучения. Я сожалею, что не могу подтвердить, что это работает, и не знаю источника. Если вам это не нравится, пожалуйста, скажите мне.

Простой измеритель напряженности поля

Схема УКВ-измерителя наклона

Светодиодный индикатор настройки FM

Множитель частоты глубины

Ослабление переменной радиочастоты

Фоновая музыка декодер

Радиоперсивера Ham Radio Radiover RF Индикатор Схема

Как он работает

Как построить его

Список компонентов

Связанные посты

Получить обновление по электронной почте

Простой Простой измеритель напряженности поля, который выбирает определенный диапазон частот.

Может использоваться на расстоянии от 2 до 160 метров.

Телескопическая антенна может быть отрегулирована на самую короткую длину при работе на расстоянии 2 метра, чтобы стрелка оставалась на шкале.
Счетчик должен быть от 100 микроампер до 500 микроампер движения. Диоды германиевые типа 1N34, 1N60 и т.д. Кремниевые диоды тоже подойдут, но они чуть менее чувствительны.

Схема измерителя угла наклона УКВ

Это простая схема измерителя угла наклона УКВ. Измеритель угла наклона представляет собой частотомер, использующий резонансную схему LC, которая регулируется до тех пор, пока частота не покажет пиковую амплитуду. Схема включает в себя схему генератора переменной частоты, выпрямитель и счетчик с подвижной катушкой.

В автогенератор включают два транзистора Т1 и Т2. Цепь настройки включает C1 и катушку Lx, эта катушка будет находиться вне металлического корпуса.

При подаче питания на цепь напряжение от генератора будет выпрямляться диодами D1 и конденсатором C2. Затем отправьте сигнал на P1, который используется для настройки счетчика.

Если поднести катушку Lx к другим LC-цепям, то будет сгенерирован резонанс той же частоты. Эта LC-цепь будет потреблять мощность от Lx, что приведет к более низкому падению напряжения на измерителе.

Регулировка частоты с помощью C1, если частотный резонанс может считывать частоту с помощью измерителя.

Катушка из медного провода №19 SWG или 1мм. Намотана 2 раза на сердечник диаметром 15 мм. Диапазон частот 50-150 МГц.

Эти транзисторы № BF494 могут работать на частотах до 150МГц. При необходимости используйте более высокие частоты для изменения номера BRF91.

Работающие на частотах до 250 МГц. Конденсатор С1 емкостью 50 пФ может быть изготовлен из слюдяных конденсаторов номиналом 100 пФ по 2 шт последовательно.

Светодиодный индикатор настройки FM

Обычно уже схема F.M. Дискриминатор большинства даст выход, который может изменить верхние и нижние 0V в зависимости от того, что настраивается, и часто используют приводной измеритель настройки при универсальном положении соединения.

В данной схеме используются светодиоды 3 шт. Замените, который очень подходит для удобства использования. Когда выходной сигнал дискриминатора не настроен, он становится выше или ниже 0 В, и LED1 или LED3 загораются соответственно.

Когда выход Дискриминатора равен 0 В, светодиод 2 загорается для информирования о том, что что-то лучше всего настраивается как транзисторы Q1 и Q3, которые используют схему модели кремния PNP с малым сигналом многоцелевого назначения, так и Q2 с Q4 модели кремния NPN с малым сигналом многоцелевого назначения. цель.

Множитель частоты глубины

Большая часть схемы умножителя частоты использует контур фазовой автоподстройки частоты IC (PLL). Он увеличивает частоту только до целого числа. Но эта схема может удвоить частоту от целого до дробного числа. Эта схема имеет номер контура фазовой автоподстройки частоты ИС NE565.

Принципиальная схема умножителя частоты A в глубину

Он изменяет частоту как входящее напряжение, контроль частоты. Это от IC генератора NE566. Схема фазовой автоподстройки частоты IC имеет характер демодулятора.
Выход на контакте 7 и подключен к операционному усилителю IC 741. Который подключается в виде схемы повторителя напряжения. К драйверу IC 566 бежит.

Напряжение, проходящее через 6-й контакт ИС операционного усилителя, будет подаваться на 5-й пин ИС 566. Для управления частотой ножки 3 ИС NE566 .

Умножение частоты равно R1, C1, R2, C2. Для стабильности работы схемы. Таким образом, значение R1 и C1 следует выбирать в соответствии с частотой.
Ввод введен. Увеличение значения частоты выбирается значением R2 и C2.

Ослабить переменную радиочастоту

Схемотехник для ослабления частоты сигнала. Мы можем регулировать амплитуду от 1 до 40 дБ.

Если вы хотите использовать диапазон UHF. Мы должны отфильтровать его внутри огненного щита. И тип от C1 до C3 соответствует действительности.

Линия должна быть максимально короткой, а диод вроде малой емкости на скоростной частоте.

Потенциометр при желании можно установить отдельно, как и R3 и стабилитрон.

Декодер фоновой музыки

Это схема декодера фоновой музыки (SCA) из входного демодулированного (мультиплексного) FM-сигнала.

Мы используем NE565 (ИС с фазовой автоподстройкой частоты) в качестве основы этой схемы, что делает ее простой и дешевой.
Резистивный делитель напряжения используется для установки смещения на входе (контакты 2 и 3).

Входной сигнал проходит через двухступенчатый фильтр верхних частот, как для создания емкостной связи, так и для ослабления сильного сигнала обычного канала.

При любой амплитуде сигнала, от 80 до 300 мВ, необходимо на входе и должно иметь импеданс менее 10 000 Ом.
Фазовая синхронизация установлена ​​на 67 кГц с помощью потенциометра 5000 Ом; требуется только приблизительная настройка, так как петля найдет сигнал.

Выходной сигнал проходит через трехступенчатый фильтр нижних частот, чтобы обеспечить неважность и уменьшить высокочастотный шум, который часто присутствует при передаче SCA.

И выходной сигнал порядка 50мВ и частотная характеристика до 7кГц.

Цепь РЧ-индикатора радиолюбительского приемопередатчика

Это схема РЧ-индикатора радиолюбительского приемопередатчика. Он небольшой и его легко построить.

Применение приемопередатчика любительской радиостанции имеет 3 характерных различия:
Во-первых, это статус «Контролируется» или иногда называется режимом ожидания. Означает включение приемопередатчика радиолюбительской связи для прослушивания или ожидания вызова от любого из них, будет иметь сигнал во входном сигнале. или нет.
Во-вторых, состояние, при котором сигнал пришел в свою очередь, может называться Receive signal (Rx)
В-третьих, состояние сигнала передачи называется «Передача (Tx)»

Как это работает

В схеме на Рисунке 1 работает как схема индикации состояния ожидания или только передача. При подключении антенной линии радиолюбительского трансивера к РЧ-входу.

Рисунок 1. Индикатор состояния трансивера радиолюбителя

В обычном состоянии, когда мы не нажимаем кнопку RTT (Push to Talk) Для отправки сигналов D1, D2 нет сигнала через Q1 и Q2, также будет ВЫКЛ. тем не менее, LED1 будет светиться, потому что через резистор R2 проходит положительный ток на светодиод, чтобы заземлить полную цепь. Светодиод LED2 также гаснет, потому что подключен через Q2, который выключен, поэтому ток не течет.

При нажатии кнопки RTT для отправки радиочастотного сигнала D1 обнаружит только положительный сигнал. и D2 обнаруживают только отрицательный сигнал из постоянного тока. Отрицательный сигнал будет передавать D2 на землю.

Но диапазон положительного сигнала для возбуждения Q1 и Q2 проводит контакты C и E Q1. Аналогичным образом замкните его накоротко. Потому что напряжение между обоими выводами равно 0 В, падение напряжения на светодиоде 1 равно 0 В, поэтому он гаснет.

При включении Q2 загорается светодиод LED2. И когда отпустите кнопку RTT, она вернется к новому состоянию ожидания, когда LED1 загорится. Но LED2 гаснет.

Как это собрать

Вы не делаете печатную плату, потому что эта схема проста и мала. Таким образом, можно поместить все детали в универсальную печатную плату как . Рисунок 2.

.
R2, R4: 1,5K
Semiconductor
LED1, LED2
D1, D2: диоды 75 В 150 мА, 1N4148
Q1, Q2: транзистор NPN 45 В 100 мА, 2N3904

Частотомер | Доступна подробная принципиальная схема

— Реклама —

Вот простой панельный частотомер для измерения частоты сети 230 В переменного тока. При подключении к сети переменного тока 230 В на дисплее отображается частота сети. Как правило, частота сети составляет 50 Гц, которая может варьироваться от 48 Гц до 52 Гц. За пределами этого диапазона частот чувствительное оборудование может начать работать со сбоями.

Питание от сети переменного тока понижается трансформатором X1 для обеспечения вторичного выхода 9В-0-9В переменного тока, 250 мА. Вторичный выход трансформатора выпрямляется диодами D1 и D2, фильтруется конденсатором C1 и подается на регулятор IC1 для получения регулируемого напряжения 6 В постоянного тока. 9 В переменного тока также подключено к контактам 2 и 6 IC2 через резистор R1. Таймер IC2 преобразует выборку частоты синусоидальной волны сети переменного тока в прямоугольную, более подходящую для работы схемы.

Рис. 1: Схема панельного частотомера

В качестве генератора-делителя используется микросхема CD4093 (IC3). Генератор, подключенный к затвору N1, производит тактовую частоту 10 Гц. Счетчик декад IC4 делит тактовую частоту 10 Гц на 10, чтобы получить тактовую частоту 1 Гц. Выход вентиля N1 возвращается на его входы через потенциометр VR1 и резистор R4. Конденсатор С2, включенный между входами затвора N1 и землей, заряжается/разряжается в зависимости от логического уровня на выходе затвора N1. Значения VR1, R4 и C2 выбраны для получения точной тактовой частоты 10 Гц.

— Реклама —

Счетчик декад IC CD4017 (IC4) делит выходной сигнал IC3 на 10, чтобы обеспечить один импульс в секунду. Светодиод 1, подключенный к выводу 12 микросхемы IC4, мигает один раз в секунду, указывая на то, что генератор и счетчик работают нормально.

Рис. 2: Вид сверху и снизу 7-сегментного дисплея LTS543 с общим катодом волна, создаваемая IC2, подается на контакт 1 логического элемента AND N1. Следовательно, неизвестная частота сети переменного тока, подаваемая на контакт 1 логического элемента И N1, проходит через него только в течение одной секунды, а количество тактов в секунду подсчитывается микросхемами IC7 и IC8.

Счетчики декад/7-сегментные декодеры IC7 и IC8 соединены каскадом для управления 7-сегментными дисплеями DIS1 и DIS2 с общим катодом (каждый LTS543). DIS1 показывает частоту в единицах, а DIS2 – в десятках. Вид сверху и снизу 7-сегментного дисплея LTS543 с общим катодом показан на рис. 2.

Работа схемы

Это схема с автоматическим сбросом. Вы можете выбрать время сброса от 1 секунды до 5 секунд с помощью поворотного переключателя S2, который подключен к контактам сброса IC5, IC7 и IC8.
