Саундбар своими руками для телевизора: сборка по чертежам и подключение

сборка по чертежам и подключение

С каждым годом число ценителей хорошего звука только увеличивается, поэтому не удивительно, что количество самодельных акустических систем, доведенных до ума, растет. Ценители хорошего звука ни за что не станут мириться с плоским, тусклым «саундом», неверно настроенным звукоотражением и звукопоглощением. В статье на примере одной системы ручной сборки будет рассмотрен процесс построения саундбара для дома своими руками.

Содержание

• 1 Конструкция саундбара
• 2 Сборка саундбара (на примере обычных домашних колонок)
• 3 Подключение самодельного саундбара
• 4 Заключение

Конструкция саундбара

Саундбар представляет собой звуковую акустическую систему, собранную под конкретные нужды. Зачастую в устройстве используются ЦАП (центральный аудиопроцессор) от звуковых плат, имевшихся под рукой. Для извлечения и инсталляции ЦАПа в собираемую систему необходимо обладать соответствующими навыками (знать устройство и принцип работы паяльника).

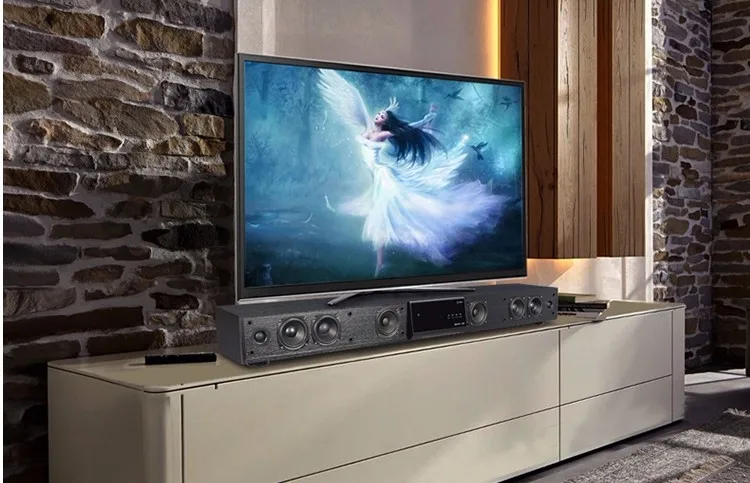

Саундбар с виду – плоская прямоугольная панель, способная заменить массивные колонки и их сателлиты.

Для лучшего понимания принципов работы рассматриваемой акустической системы, разберем, из чего именно она состоит:

• Во-первых, это сам проигрыватель – основа, на которой выстраивается вся система. Поэтому многие эксперты рекомендуют остановить свой выбор на надежных и более продвинутых в технологическом плане моделях.
• Во-вторых, это, разумеется, акустическая система – колонки, без них не обойдется ни один саундбар. Выбор на сегодняшний день просто огромен, от именитых брендов до редких, узкоспециализированных небольших фирм, собирающих приборы на заказ. Известны случаи, когда энтузиасты собирали системы саундбаров высочайшего класса, используя колонки, созданные специально под схемы, разработанные заказчиком. Все, что важно знать начинающему сборщику-любителю: хорошего звука много не бывает, поэтому не стоит экономить на колонках.
• В-третьих, ЦАП. Сердце любого саундбара – центральный аудиопроцессор. Именно он отвечает за кодирование и преобразование сигнала, а также его выведение на линию. От процессора зависит многое. Кто-то, безусловно, может ограничиться ЦАПом, извлеченным из звуковой карты за 15 долларов, но настоящему меломану этого будет мало. Простор для фантазии здесь ограничивается лишь финансовыми возможностями и возможностями аппаратной части, в остальном, для сборки саундбара подойдет практически любой процессор, имеющий необходимый набор кодеков на борту.

Саундбар может содержать в себе до 16-20 динамиков разной мощности. Секрет в том, чтобы распределить их под четко выверенным углом, иначе можно прогадать с направленностью звука, отчего испортится общая картина звучания. Как известно, низкие частоты никто не отменял, поэтому вместо сабвуфера (как правило, имеющего очень высокий порог энергопотребления) сюда монтируется басовая колонка. Принцип их работы схож, но есть определенные конструктивные отличия преобразования звуковых частот.

Конструкция саундбара

Пользоваться звуковой панелью просто и легко, и если она собрана своими руками, то подразумевается, что она максимально точно настроена под потребности своего создателя. В этом качестве самодельный саундбар, несомненно, превосходит любой, даже самый качественный и продвинутый аналог фабричной сборки. В конце концов, кому как не вам самим знать, что больше всего подходит для вас.

Еще одна составная часть практически любого саундбара – пульт ДУ. Здесь все ограничивается только фантазией сборщика. Энтузиаст волен выбирать между Bluetooth, ИК и Wi-fi каналами передачи информации, каждый из которых имеет свои преимущества и недостатки. Зачастую возникают сложности по привязке ДУ к самому устройству, но они тоже решаются в процессе отладки. Чаще всего, для того, чтобы реализовать сложную схему передачи сигнала, необходимо разобрать не одно устройство, а это требует дополнительных затрат и времени, поэтому, начинающим можно ограничиться обычным ИК (инфракрасным) пультом ДУ.

Сборка саундбара (на примере обычных домашних колонок)

Итак, если у вас дома есть старые не используемые, но все еще рабочие колонки, они могут послужить неплохим исходным материалом для создания саундбара. Помимо акустической системы для примера, нам понадобится Bluetooth-модуль (например, МР3862ВТ, но может подойти и любой другой, главное, внимательно изучить его характеристики).

Необходимо быть готовым к тому, что полноценной схемы саундбара «от и до» в интернете найти, скорее всего, не получится, поэтому придется довольствоваться тем что есть, и вносить свои коррективы по ходу работы.

Bluetooth-модуль для саундбара

При наличии необходимого модуля и самих колонок, совершенно очевидно, что потребуется паять стабилизатор, а также схему, согласующую линейный выход. У знающих людей это не займет много времени, новичкам же лучше будет предварительно ознакомиться с профильной литературой, чтобы не «найти себе дополнительные неприятности за свои же деньги». Справедливости ради стоит отметить, что даже у опытных и знающих людей далеко не всегда припой получается с первого раза, велика вероятность испортить технологически сложный электроприбор. Здесь главное – проявить усидчивость и настойчивость. Итак, сначала налаживаем линейный выход и паяем стабилизатор.

Стоит подробнее рассмотреть Bluetooth-модуль. На деле, это интегрируемая плата, умеющая понижать DC/DC преобразователь с высоким коэффициентом полезного действия и низким уровнем помех. Этот модуль может похвастаться высоким уровнем входного напряжения, которое достигает 32-35В. Приведенная частота хорошо подходит для интеграции практически в любую бытовую технику, так как является универсальной, применяемой повсеместно. В центре устройства работает известный многим ценителям ручной сборки Bluetooth-модуль, работающий с чипом ОVС3860.

Здесь мы имеем одну интересную конструктивную особенность: цепь, согласующая чип с линейным выходом, размещена непосредственно на самой плате, что очень удобно. Помимо цепи имеются пара регуляторов, которые позволяют регулировать уровни баланса, когда устройство уже подключено. Еще один приятный бонус: прямо на плате имеются специальные клеммы под отвертку для облегчения процесса сборки. Надо сказать, что далеко не каждый производитель озадачивается подобным техническим решением.

Обратите внимание: в случае, если на вашей плате имеются выводы прямо на подключаемой стороне, то сборку можно произвести, не прибегая к пайке, а это значительно упрощает процесс, но это, скорее, исключение из правил.

Модуль также оснащен индикацией подключения питания, что очень полезно и функционально (можно визуально заметить сбой в работе).

Далее необходимо будет разобрать колонки. Труда это не составит, как правило, они держатся всего на нескольких винтах (2-4 шт.). Стоит помнить, что чем проще устроена акустическая система, тем легче система подключения модуля. Как правило, подключать их к плате очень удобно и совсем не трудно. При необходимости можно найти схему, но чаще всего все становится понятно при вскрытии колонки.

Для начала питание выводят от внешнего гнезда, в которое подключается адаптер. Делается это с помощью практически любых проводов, подойдут и монтажные. Чтобы подключить ваш модуль к линейному входу, можно также использовать подручные средства (например, куски уже не использующегося, но работоспособного USB-кабеля от зарядки или МФУ). Такой кабель обычно имеет сплошной экран, к которому можно подсоединить выводы, которые не планируется использовать в дальнейшем. Именно благодаря этому плотному экрану подобный кабель как нельзя лучше подойдет для соединения (не пропускает внешних доводок).

Подключенный к колонке модуль

В рассматриваемом нами случае подключение проводится на контакт с гнездом, имеющим стандартный вход, размером 3.5 мм. Это позволит подавать звуковой сигнал к колонкам по проложенному кабелю.

Важно помнить, что вышеописанный процесс сборки саундбара не представляет собой ничего сложного. В отдельных случаях, как уже упоминалось, можно и вовсе обойтись без пайки, правда рассчитывать на это особо не стоит.

Подключение самодельного саундбара

Итак, старые колонки, стоявшие без дела, превратились в полноценный саундбар. Далее необходимо включить беспроводную связь на смартфоне, после окончания поиска щелкаем по устройству под названием BT-speaker и подключаемся к нему. Первое подключение саундбара осуществляется без пароля, впоследствии можно будет его установить, правда, вряд ли в этом возникнет какая-то потребность:

1. Обратите внимание: не всегда удается подключить систему с первого раза. В этом случае приступаем к процессу отладки, поиску причин возникновения проблем с самого начала работы. В первую очередь необходимо проверить, правильно ли осуществлена пайка (если она проводилась). Как мы помним, плата, на которой собирался саундбар, имеет световой индикатор работы, так что здесь проблем возникнуть не должно.
2. Дальше при помощи специального прибора «прозваниваются» все входы и, если с ними тоже все в порядке, остается перепроверить протокол связи. Для этого лучше всего будет перезапустить смартфон или другой пульт ДУ (извлечь из него элементы питания).
3. Для подключения к саундбару пульта ДУ необходимо наличие принимающего ИК-порта и устройства, расшифровывающего и отсылающего сигнал на ЦАП. Сборка такого саундбара немного сложнее, помимо перечисленного необходимо будет интегрировать соответствующие элементы управления. Сделать это можно с помощью чертежей и схем, которые присутствуют в интернете.
4. Безусловно, использовать в качестве пульта ДУ обычный смартфон гораздо проще, поэтому многие останавливаются на таком конструктивном решении.

Возвращаясь к собранному саундбару, следует отметить, что его также можно будет использовать в качестве усилителя сигнала по всей квартире, связав несколько аналогичных приборов по беспроводному протоколу. Данное действие потребует от сборщика знания основных принципов осуществления радиосвязи, но разобраться в ней сможет каждый желающий, главное, желание.

Основным принципом развертывания системы усиления сигнала с помощью нескольких устройств является наличие активной (отправляющей) и пассивной (принимающей и усиливающей) системы. Для сборки пассивной системы потребуются соответствующие датчики, но принцип сборки останется тем же, не сильно изменившись.

Такой саундбар может работать не только как обычный музыкальный центр, но и как магнитола в автомобиле, правда в случае с машиной придется обзавестись соответствующими переходниками на выводящие провода. К тому же, не стоит забывать о номинальном напряжении, которое в автомобилях отличается от бытового. Не зная основных принципов работы с электричеством, можно сжечь проводку и «попасть» на дорогой ремонт.

Для сборки и подключения саундбара в машине лучше всего будет воспользоваться имеющимися схемами или привлечь к работе знающих людей: нюансов в этой работе чуть больше.

Некоторые приборы собираются для равномерного распределения звука по всей комнате, это самый сложный и трудоемкий процесс, на который у сборщика уйдет больше всего времени. К тому же здесь необходимы будут знания акустических принципов и чуткий слух, чтобы разобраться, какая из систем звучит тише, а какая громче.

Но данный процесс уже можно отнести к разряду построения сложной акустической системы, к которому редко прибегают. Такое под силу только очень упорным людям или настоящим меломанам, не представляющим свою жизнь без музыки. Обывателю, в большинстве случаев достаточно будет обычной системы с одним выводящим саундбаром, состоящим из пары (или большего числа) колонок.

Прибор, состоящий из нескольких колонок и одной низкочастотной, собирается по схожему принципу, разве что работы с пайкой будет больше. Соответственно, возникает риск повреждения платы, на которой будет осуществляться сборка. Несмотря на кажущуюся сложность, в работе по созданию саундбара своими руками не так уж много нюансов, необходимо только тщательно изучить имеющуюся схему-чертеж и проявить терпение и внимательность.

Заключение

Саундбар, получаемый в процессе сборки, будет более адаптирован под вкусы и потребности владельца, нежели система, приобретенная в магазине. Важно только уметь обращать внимание на детали: правильно подобрать все необходимые элементы и последовательно выполнять инструкции по сборке.

Как можно убедиться из статьи, создание саундбара своими руками – задача хоть и непростая, но увлекательная и, чаще всего, целесообразная.  Это помогает не только развить технические навыки, но и создать тот прибор, который хочется именно вам. Остается пожелать будущим сборщикам удачи и замечательного звука.

Как сделать саундбар своими руками. Что такое саундбар, для чего используется, основные виды

Содержание

1. Что такое саундбар?
2. Устройство саундбара
3. Для чего нужен саундбар?
4. Саундбар своими руками
5. Сборка саундбара (на примере обычных домашних колонок)
6. Подключение самодельного саундбара
7. Как выбрать саундбар?
8. Рейтинг саундбаров
9. Заключение

Что такое саундбар?

Эта техника представляет собой компактную аудиосистему, которая усиливает звучание без подключения массивных динамиков или сабвуфера. Soundbar – отличная альтернатива домашнему кинотеатру, обеспечивающая громкость чистого звука на разных частотах. Данная панель функционирует в паре с телевизором или как самостоятельный проигрыватель. В панель может быть встроено до 16 динамиков, расположенных под разными углами. Басовая колонка является сабвуфером. Управлять таким прибором можно с помощью пульта управления или кнопками на корпусе.

Беспроводной саундбар или другой вид состоит из следующих компонентов:

• проигрыватель;
• комплект динамиков;
• цифроаналоговый преобразователь.

Устройство саундбара

Классическая звуковая панель, собранная в едином корпусе, включает:

• на фронтальной стороне: LED-дисплей, кнопки управления и другие;
• на тыльной стороне: интерфейсные порты, разъем для подключения, кнопку коммуникации.

«Под корпусом» можно обнаружить следующие составляющие:

• системную плату;
• звуковой процессор;
• интегрированный звуковой декодер;
• встроенный многоканальный усилитель;
• эквалайзер;
• радио-тюнер;
• регулятор стереобаланса;
• проигрыватель оптических дисков.

Для чего нужен саундбар?

В настоящее время почти у всех есть плазменные телевизоры, передающие изображение высокого качества. Для того чтобы дополнить картинку четким звуком и был придуман саундбар – это панель наделенная качествами домашнего кинотеатра. Благодаря конструкции и встроенным в определенной последовательности динамикам, создается объемный звук, без которого сложно представить качественный просмотр современных фильмов или прослушивание музыки.

Саундбар своими руками

Умельцы могут существенно сэкономить и собрать дорогое устройство на основе старых колонок для компьютера и блютус модуля MP3862BT. Данное дополнение помогает сделать отличный саундбар для музыки. Плата укомплектована:

• линейным модулем;
• регулятором настройки уровня и баланса;
• клеммами под отвертку.

Алгоритм создания следующий:

1. Колонка вскрывается.
2. Питание выводят от гнезда подключения адаптера с помощью любого провода.
3. Подключение к линейному входу осуществляются старым USB кабелем.
4. Все готово, осталось собрать колонки назад и провести активацию Bluetooth на смартфоне.

Сборка саундбара (на примере обычных домашних колонок)

Итак, если у вас дома есть старые не используемые, но все еще рабочие колонки, они могут послужить неплохим исходным материалом для создания саундбара. Помимо акустической системы для примера, нам понадобится Bluetooth-модуль (например, МР3862ВТ, но может подойти и любой другой, главное, внимательно изучить его характеристики).

Необходимо быть готовым к тому, что полноценной схемы саундбара «от и до» в интернете найти, скорее всего, не получится, поэтому придется довольствоваться тем что есть, и вносить свои коррективы по ходу работы.

Bluetooth-модуль для саундбара

При наличии необходимого модуля и самих колонок, совершенно очевидно, что потребуется паять стабилизатор, а также схему, согласующую линейный выход. У знающих людей это не займет много времени, новичкам же лучше будет предварительно ознакомиться с профильной литературой, чтобы не «найти себе дополнительные неприятности за свои же деньги». Справедливости ради стоит отметить, что даже у опытных и знающих людей далеко не всегда припой получается с первого раза, велика вероятность испортить технологически сложный электроприбор. Здесь главное – проявить усидчивость и настойчивость. Итак, сначала налаживаем линейный выход и паяем стабилизатор.

Стоит подробнее рассмотреть Bluetooth-модуль. На деле, это интегрируемая плата, умеющая понижать DC/DC преобразователь с высоким коэффициентом полезного действия и низким уровнем помех. Этот модуль может похвастаться высоким уровнем входного напряжения, которое достигает 32-35В. Приведенная частота хорошо подходит для интеграции практически в любую бытовую технику, так как является универсальной, применяемой повсеместно. В центре устройства работает известный многим ценителям ручной сборки Bluetooth-модуль, работающий с чипом ОVС3860.

Здесь мы имеем одну интересную конструктивную особенность: цепь, согласующая чип с линейным выходом, размещена непосредственно на самой плате, что очень удобно. Помимо цепи имеются пара регуляторов, которые позволяют регулировать уровни баланса, когда устройство уже подключено. Еще один приятный бонус: прямо на плате имеются специальные клеммы под отвертку для облегчения процесса сборки. Надо сказать, что далеко не каждый производитель озадачивается подобным техническим решением.

Обратите внимание: в случае, если на вашей плате имеются выводы прямо на подключаемой стороне, то сборку можно произвести, не прибегая к пайке, а это значительно упрощает процесс, но это, скорее, исключение из правил.

Модуль также оснащен индикацией подключения питания, что очень полезно и функционально (можно визуально заметить сбой в работе).

Далее необходимо будет разобрать колонки. Труда это не составит, как правило, они держатся всего на нескольких винтах (2-4 шт.). Стоит помнить, что чем проще устроена акустическая система, тем легче система подключения модуля. Как правило, подключать их к плате очень удобно и совсем не трудно. При необходимости можно найти схему, но чаще всего все становится понятно при вскрытии колонки.

Для начала питание выводят от внешнего гнезда, в которое подключается адаптер. Делается это с помощью практически любых проводов, подойдут и монтажные. Чтобы подключить ваш модуль к линейному входу, можно также использовать подручные средства (например, куски уже не использующегося, но работоспособного USB-кабеля от зарядки или МФУ). Такой кабель обычно имеет сплошной экран, к которому можно подсоединить выводы, которые не планируется использовать в дальнейшем. Именно благодаря этому плотному экрану подобный кабель как нельзя лучше подойдет для соединения (не пропускает внешних доводок).

Подключенный к колонке модуль

В рассматриваемом нами случае подключение проводится на контакт с гнездом, имеющим стандартный вход, размером 3.5 мм. Это позволит подавать звуковой сигнал к колонкам по проложенному кабелю.

Важно помнить, что вышеописанный процесс сборки саундбара не представляет собой ничего сложного. В отдельных случаях, как уже упоминалось, можно и вовсе обойтись без пайки, правда рассчитывать на это особо не стоит.

Подключение самодельного саундбара

Итак, старые колонки, стоявшие без дела, превратились в полноценный саундбар. Далее необходимо включить беспроводную связь на смартфоне, после окончания поиска щелкаем по устройству под названием BT-speaker и подключаемся к нему. Первое подключение саундбара осуществляется без пароля, впоследствии можно будет его установить, правда, вряд ли в этом возникнет какая-то потребность:

1. Обратите внимание: не всегда удается подключить систему с первого раза. В этом случае приступаем к процессу отладки, поиску причин возникновения проблем с самого начала работы. В первую очередь необходимо проверить, правильно ли осуществлена пайка (если она проводилась). Как мы помним, плата, на которой собирался саундбар, имеет световой индикатор работы, так что здесь проблем возникнуть не должно.
2. Дальше при помощи специального прибора «прозваниваются» все входы и, если с ними тоже все в порядке, остается перепроверить протокол связи. Для этого лучше всего будет перезапустить смартфон или другой пульт ДУ (извлечь из него элементы питания).
3. Для подключения к саундбару пульта ДУ необходимо наличие принимающего ИК-порта и устройства, расшифровывающего и отсылающего сигнал на ЦАП. Сборка такого саундбара немного сложнее, помимо перечисленного необходимо будет интегрировать соответствующие элементы управления. Сделать это можно с помощью чертежей и схем, которые присутствуют в интернете.
4. Безусловно, использовать в качестве пульта ДУ обычный смартфон гораздо проще, поэтому многие останавливаются на таком конструктивном решении.

Возвращаясь к собранному саундбару, следует отметить, что его также можно будет использовать в качестве усилителя сигнала по всей квартире, связав несколько аналогичных приборов по беспроводному протоколу. Данное действие потребует от сборщика знания основных принципов осуществления радиосвязи, но разобраться в ней сможет каждый желающий, главное, желание.

Основным принципом развертывания системы усиления сигнала с помощью нескольких устройств является наличие активной (отправляющей) и пассивной (принимающей и усиливающей) системы. Для сборки пассивной системы потребуются соответствующие датчики, но принцип сборки останется тем же, не сильно изменившись.

Такой саундбар может работать не только как обычный музыкальный центр, но и как магнитола в автомобиле, правда в случае с машиной придется обзавестись соответствующими переходниками на выводящие провода. К тому же, не стоит забывать ономинальном напряжении, которое в автомобилях отличается от бытового. Не зная основных принципов работы с электричеством, можно сжечь проводку и «попасть» на дорогой ремонт.

Для сборки и подключения саундбара в машине лучше всего будет воспользоваться имеющимися схемами или привлечь к работе знающих людей: нюансов в этой работе чуть больше.

Некоторые приборы собираются для равномерного распределения звука по всей комнате, это самый сложный и трудоемкий процесс, на который у сборщика уйдет больше всего времени. К тому же здесь необходимы будут знания акустических принципов и чуткий слух, чтобы разобраться, какая из систем звучит тише, а какая громче.

Но данный процесс уже можно отнести к разряду построения сложной акустической системы, к которому редко прибегают. Такое под силу только очень упорным людям или настоящим меломанам, не представляющим свою жизнь без музыки. Обывателю, в большинстве случаев достаточно будет обычной системы с одним выводящим саундбаром, состоящим из пары (или большего числа) колонок.

Прибор, состоящий из нескольких колонок и одной низкочастотной, собирается по схожему принципу, разве что работы с пайкой будет больше. Соответственно, возникает риск повреждения платы, на которой будет осуществляться сборка. Несмотря на кажущуюся сложность, в работе по созданию саундбара своими руками не так уж много нюансов, необходимо только тщательно изучить имеющуюся схему-чертеж и проявить терпение и внимательность.

Как выбрать саундбар?

Во время покупки рекомендуется обратить внимание на следующие характеристики:

1. Вид крепления. Поставка на полку удобнее, однако, настенное крепление выглядит красиво и оригинально.
2. Тип подключения. При наличии места для дополнительного ресивера подходит активный вид, но наилучшее качество звука у пассивного.
3. Вид сабвуфера. Встроенный вариант выбирают для небольших помещений, а для объемного звучания лучше приобрести внешний.
4. Количество каналов. От их числа напрямую зависит качество звука и стоимость устройства. В моделях с большими параметрами используется цифровая обработка звука, лучшие саундбары имеют технологию 3D.
5. Дополнительные опции. Оптический или HDMI-порт помогает улучшить звучание и управление, но к тому же существенно увеличивает стоимость изделия.
6. Присутствие технологии Bluetooth. Существенно облегчает процесс использования панели. Музыку можно транслировать напрямую со смартфона.
7. Мощность. Чем больше ватт, тем чище будет звук. Для средней квартиры хватит 100 Вт.

Рейтинг саундбаров

Для выбора лучшей модели важно знать, какие пользуются популярностью и имеют положительную репутацию. Лучшие бюджетные саундбары:

• • SONY HT-CT290/HT-CT291</b>;

• • саундбар LG SJ3</b>;

• • SAMSUNG HW-M360.

Лучшие саундбары по соотношению цена-качество:

• • SONY HT-NT5</b>;

• • DENON DHT-S514</b>;

• • HARMAN/KARDON HK SB20</b>;

• • YAMAHA YAS-207.

Лучшие саундбары премиум-класса:

• • BOSE CINEMATE 120</b>;

• • саундбар с караоке LG BB5535K</b>;

• • CANTON DM 90</b>;

• • BOWERS & WILKINS PANORAMA 2.

Заключение

Саундбар, получаемый в процессе сборки, будет более адаптирован под вкусы и потребности владельца, нежели система, приобретенная в магазине. Важно только уметь обращать внимание на детали: правильно подобрать все необходимые элементы и последовательно выполнять инструкции по сборке.

Как можно убедиться из статьи, создание саундбара своими руками – задача хоть и непростая, но увлекательная и, чаще всего, целесообразная.  Это помогает не только развить технические навыки, но и создать тот прибор, который хочется именно вам. Остается пожелать будущим сборщикам удачи и замечательного звука.

Источники

• https://womanadvice.ru/saundbar-chto-eto-takoe-ustroystvo-dlya-chego-ispolzuetsya-osnovnye-vidy
• https://tehnika.expert/cifrovaya/saundbar/sborka-svoimi-rukami.html

Звуковая панель своими руками | Лучшие саундбары 2022 года

Ранее в этом году, когда мы тестировали саундбары здесь, в офисе Popular Mechanics , я заметил, что модели, которые у нас были, были немного разных форм, но все они были в основном из черного пластика. Да, есть несколько доступных в белом или серебристом цвете, но я подумал о том, чтобы создать свой собственный. По общему признанию, трудно превзойти производительность имеющейся в продаже профессионально разработанной звуковой панели. Но я обнаружил, что можно создать такой, которым вы будете гордиться, и который будет великолепно звучать при стоимости менее 200 долларов.

Звуковая панель, которую я построил, представляет собой активную модель с собственным 2.1-канальным усилителем с правым и левым каналами, а также сабвуфером. Правый и левый каналы по 50 ватт, сабвуфер 100 ватт. Усилитель имеет регуляторы громкости, высоких частот, низких частот, частоты сабвуфера и громкости сабвуфера. Звуковая панель также поддерживает Bluetooth, поэтому она может работать как автономный динамик. Я выбрал продукты Dayton Audio для отдельных динамиков, четырех компактных 20-ваттных динамиков типа преобразователя и одного мегабасового эксайтера мощностью 40 Вт. Для размещения компонентов я разработал корпус в стиле модерн середины века с закругленными углами и тканью для динамиков в стиле ретро.

Вы можете в точности следовать этому проекту колонок, заменяя выбранную отделку и ткань динамика на цвета или тона, которые соответствуют вашему вкусу. Или вы можете использовать проект как источник вдохновения для создания собственного корпуса и/или выбрать другой модуль усилителя и динамики. В любом случае, я призываю вас проявить творческий подход и сделать что-то отличное.

Похожие истории

• Собери ловушку для мух своими руками
• Как сделать бездымную кострище своими руками
• Сделайте динамик Bluetooth почти из чего угодно

Детали и материалы, которые вам понадобятся

• Три прозрачные сосновые доски, каждая размером 24 x 6 x 1⁄2 дюйма, которые вы разрежете на следующее количество частей и размеры: два 20 x 4 x 1/2 дюйма, один 19 7/8 x 4 x 1/2 дюйма, два 3 3/8 x 4 x 1/2 дюйма и один 24 x 1/2 x 1/2 дюйма
• Один кусок березовой фанеры толщиной 1/4 дюйма, отрезанный до размеров 18,5 x 3,5 x 1/4 дюйма
• Один кусок алюминиевого листа толщиной от 16 до 20, отрезанный до размеров 6 x 2 дюйма
• Ткань динамика
• Плата усилителя с Bluetooth, два по 50 Вт и один по 100 Вт
• Блок питания 24 В, 5 А
• Розетка 5,5 мм x 2,1 мм
• Четыре 20-ваттных преобразователя громкоговорителей с распределенным режимом работы

  34 Мегабасовый эксайтер мощностью 40 Вт

• 3,5-мм стереоразъем
• 3,5-мм стереоразъем
• Старые ручки управления (дополнительно)
• Парный провод динамика 18 калибра
• Припой
• Матовая черная краска
• 0014
• Морилка и отделка на ваш выбор
• Ткань для динамика
• Силиконовые бамперы для мебели
• Шесть латунных винтов #4 x 3⁄4 дюйма с плоской головкой
• Восемнадцать винтов #4 x 3/8 дюйма с круглой головкой
• Две шайбы #4 для крыла
• Четыре винта с круглой головкой #4 x 3/4 дюйма
• Четыре шурупа для дерева #4 x 5/8 дюйма с плоской головкой
• Клей для дерева

Инструменты, которые вам понадобятся

• Проволока нож для снятия изоляции
• паяльник
• Power drill and assorted standard drill bits
• Screwdrivers
• Forstner drill bits
• Countersink
• Jigsaw
• Router and 3⁄8-inch radius round-over bit
• Miter saw
• Table saw
• Scissors
• Степлер
• Скобы 1⁄4 дюйма
• Наждачная бумага зернистостью 150, 220, 330

Сборка корпуса

Установка компонентов

Завершение

Брэдли Форд

Редактор тестов

Брэд Форд провел большую часть своей жизни, используя инструменты для ремонта, сборки или изготовления вещей. В детстве он работал на ферме, где научился сваривать, ремонтировать и красить оборудование. С фермы он перешел на работу к торговцу классическими автомобилями, ремонтируя и обслуживая «Роллс-Ройсы», «Бентли» и «Ягуары». Сегодня, когда он не тестирует инструменты и не пишет для Popular Mechanics, он занят выполнением проектов на своей старой ферме в восточной Пенсильвании.

Как установить саундбар на телевизор

Саундбары — отличный выбор для домашнего кинотеатра. Они компактны и стильны, и они лучше, чем когда-либо с точки зрения качества. Когда дело доходит до размещения, они могут сидеть на полке или крепиться болтами к стене, как и телевизор (наш гид), но почему бы не перейти на следующий уровень и не установить его на телевизор? Вот как:

1. Приобретите универсальный кронштейн для крепления саундбара к телевизору
2. Если телевизор закреплен, снимите его со стены
3. Снимите крепление телевизора (при необходимости) и обратите внимание на расположение кронштейна , , которое зависит от крепления
4. Прикрепите кронштейн звуковой панели и настенный кронштейн телевизора к телевизору убедитесь, что ваша звуковая панель подходит к кронштейнам, затем снова закрепите телевизор на стене
5. Прикрепите звуковую панель к кронштейну и проверьте

Установка звуковой панели на телевизор — процесс несложный, но важный чтобы убедиться, что вы настраиваете себя на успех с самого начала. Вы захотите приобрести отличный кронштейн для звуковой панели и телевизора, а затем убедиться, что кронштейн правильно подходит к вашим компонентам.

Вот наше видео на YouTube, в котором показан весь этот процесс:

Вы также можете задаться вопросом о плюсах и минусах установки звуковой панели непосредственно на телевизор и о том, какие есть хорошие варианты для проекта. Мы обсудим все эти детали ниже, начиная с того, как выглядит процесс монтажа:

1) Купите универсальный кронштейн для крепления саундбара к телевизору

Вы можете найти универсальные монтажные кронштейны для саундбара к телевизору на Amazon, в магазинах электроники, и в крупных розничных сетях, таких как Walmart. Также доступны кронштейны для подключения звуковой панели к телевизору, которые сделаны специально для определенных продуктов, но обычно они не нужны и имеют завышенную цену.

Мы рекомендуем Mounting Dream Soundbar Mount (на Amazon), который будет работать с большинством звуковых панелей, а также с большинством систем настенного крепления телевизоров. Это важно, если ваш телевизор будет крепиться к стене, а также к нему будет прикреплена звуковая панель.

2) Если установлен, снимите телевизор со стены

Возможно, ваш телевизор уже установлен, когда вы решите добавить звуковую панель, и если это так: не беспокойтесь. Это может быть немного хлопотно, чтобы удалить его и разобраться со звуковой панелью, но если вы все сделаете правильно, вам придется сделать это только один раз.

Если ваш телевизор не установлен, вы можете пропустить этот шаг. Если у вас есть новый телевизор, который еще не установлен, и вам нужно закрепить его на стене во время этой установки, сделайте монтажный кронштейн для настенного монтажа, поскольку размещение монтажного кронштейна звуковой панели зависит от того, где находится стена. размещение крепления будет.

3) Снимите крепление для телевизора и установите кронштейн на глазок

Как упоминалось ранее, возможно, у вас уже есть кронштейн для настенного крепления вашего телевизора. Ничего страшного. На самом деле, это очень важно, потому что монтажный кронштейн звуковой панели должен использовать те же отверстия, что и настенный монтажный кронштейн, поэтому вам нужно выяснить, как эти кронштейны будут лежать вместе.

Это должно быть легко сделать: положив телевизор горизонтально, поместите настенное крепление для телевизора поверх телевизора в том месте, где оно должно быть, чтобы телевизор был правильно закреплен на стене. Если вы еще не протестировали настенное крепление на стене, вам нужно сделать это в первую очередь, чтобы вы знали, какие отверстия использовать на креплении для телевизора.

Затем положите кронштейн звуковой панели поверх настенного монтажного кронштейна, чтобы визуально определить, какие отверстия на кронштейне звуковой панели вы будете использовать в зависимости от того, где звуковая панель должна быть подвешена. Вам, вероятно, понадобится звуковая панель поблизости, чтобы подтвердить. Если у вас есть маляр или что-то еще, что вы можете использовать, чтобы отметить отверстия, продолжайте и отмечайте их.

Не забудьте оставить достаточно места между нижней частью телевизора и верхней частью звуковой панели для работы любых кнопок, расположенных в верхней части устройства.

4) Прикрепите настенное крепление и кронштейн звуковой панели к телевизору

На этом этапе крепление крепления и кронштейна звуковой панели должно быть простым делом. Просто используйте отверстия, которые вы отметили, чтобы убедиться, что все находится в правильном месте, и используйте оборудование, поставляемое с вашим креплением и кронштейном, чтобы закрепить их.

Одно замечание: вам может понадобиться приобрести новые винты в строительном магазине, если оригинальные уже недостаточно длинные. Если вы используете одну жирную резьбу через кронштейн звуковой панели и настенное крепление, а затем в заднюю часть телевизора, у вас может не хватить глубины винта, чтобы поиграть с ним.

И это , а не время, когда вы хотите сэкономить на чем-то подобном. Эти винты крепят телевизор к стене.

5) Убедитесь, что звуковая панель подходит к кронштейну, затем снова установите телевизор.

Теперь, когда все закреплено, проверьте, подходит ли звуковая панель к кронштейнам. Если это так, вы готовы приступить к повторной установке телевизора на стене, при этом звуковая панель все еще не прикреплена. Это сделано для предотвращения лишнего веса или дополнительного риска падения двух устройств вместе во время повторной установки телевизора.

6) Прикрепите саундбар и проверьте

Теперь вы наконец готовы прикрепить саундбар к кронштейну, так что продолжайте использовать крепеж, прилагаемый к кронштейну, чтобы закрепить саундбар на месте. Теперь вы готовы подключиться к телевизору или мультимедийному устройству через HDMI/HCMI Arc, Optical, RCA или Bluetooth, чтобы протестировать устройство.

Здесь следует обратить внимание на один момент: убедитесь, что на звуковой панели достаточно места для управления, если на ней есть кнопки сверху. Если места недостаточно, возможно, вам придется снять телевизор со стены и изменить положение монтажного кронштейна.

Стоит ли устанавливать звуковую панель на телевизор?

Установка звуковой панели на телевизор сильно отличается от установки звуковой панели под или над телевизором отдельно. У каждой из различных конфигураций есть свои плюсы и минусы, и у нас есть более подробное обсуждение выше и ниже монтажа, а также того, может ли объемный звук быть лучшим вариантом в зависимости от вашей ситуации.

А пока давайте рассмотрим некоторые детали того, как установка саундбара на телевизоре может изменить ваш опыт.

Самостоятельная установка саундбара

Если ваш телевизор и саундбар установлены отдельно, звук ваших передних динамиков, который почти всегда воспроизводится саундбаром, останется на том же месте, даже если вы переместите телевизор.

Если ваш телевизор установлен на фиксированном креплении, это, вероятно, не имеет большого значения, если у вас большая комната, вы можете установить телевизор на шарнирном креплении, чтобы вы могли поворачивать его в разные стороны. В этом случае звуковая панель, установленная на телевизоре, имеет решающее значение.

Установка звуковой панели на телевизор

Установка телевизора на звуковую панель дает массу преимуществ. Во-первых, звук перемещается вместе с телевизором. Независимо от того, наклоняете ли вы телевизор или поворачиваете его в другом направлении, вы можете быть уверены, что звук будет направлен на человека или людей, смотрящих телевизор.

Установленная звуковая панель, даже если она установлена ​​вертикально, на что, кстати, у нас есть руководство, также улучшит качество звука, поскольку она не находится где-то или прикручена болтами к стене, где звуковая вибрация может поглощаться поверхностью. Это дает вашему домашнему кинотеатру новый уровень звука, который вам понравится, и позволяет звуку распространяться дальше от передней части комнаты.

Звуковая панель не установлена ​​

Когда звуковая панель установлена ​​на развлекательном центре, она собирает пыль, быстрее пачкается и имеет больше шансов быть поврежденной, особенно если у вас есть дети или домашние животные. Это также может усилить ощущение загроможденности. Установка звуковой панели — отличный способ избежать повреждений в результате несчастных случаев и поддерживать порядок в комнате домашнего кинотеатра, но, как мы объясняли ранее, некоторые конфигурации лучше, чем другие.

Тем не менее, есть кое-что, что следует сказать о том, следует ли вообще монтировать телевизор. В некоторых случаях у вас нет выбора, потому что дизайн вашей комнаты позволяет разместить телевизор только высоко, но если у вас есть выбор, вы действительно хотите, чтобы телевизор находился на уровне глаз.

Рекомендуемое крепление для саундбара к телевизору

Крепления для саундбара к телевизору стали популярными, поэтому существует множество вариантов на выбор. Как и в случае с любым другим продуктом, который вы покупаете, вы хотите убедиться, что он высокого качества, вас не обворовывают, и он прослужит вам долгие годы.

Несмотря на то, что существуют крепления для саундбара к телевизору, созданные для определенных брендов, мы нашли несколько действительно отличных вариантов: Mounting Dream Soundbar Mount (на Amazon), который обсуждался в «Шаге 1» в статье, или Mount-It! Универсальное крепление для звуковой панели (на Amazon), изображенное выше.

Гора-это! Универсальное крепление для звуковой панели предлагает отличную цену за качество и производительность, которые вы получаете от него, и, судя по отзывам, это продукт, которому вы можете доверять.

Он подходит для телевизоров с диагональю от 32 до 70 дюймов, что отлично подходит для больших домашних кинотеатров, и подходит для таких крупных брендов, как Sonos, Samsung, Sony и Vizio. Дизайн создан таким образом, чтобы быть гибким, чтобы он подходил к любой марке и модели телевизора и звуковой панели. Он соединяется со всеми типами настенных креплений для телевизоров, включая фиксированные, наклонные, полноповоротные, шарнирные и интерактивные.

Так что, даже если вы решите в будущем приобрести другое крепление для телевизора, вы будете уверены, что оно к нему тоже подойдет. Гора-Это! Универсальное крепление для звуковой панели не является хлипким или дешевым. Он изготовлен из высокопрочной стали толщиной 2,5 мм и может выдерживать до 33 фунтов — гораздо больше, чем вам когда-либо понадобится, но приятно знать, что он создан с учетом долговечности.

Кроме того, его легко установить. Все, что вам нужно сделать, это вкрутить четыре болта и посмотреть видео по установке, чтобы убедиться, что вы все делаете правильно. Оборудование включено.

Варианты для конкретных брендов

Если вам нравится крепление саундбара к телевизору, созданное специально для вашего саундбара, для вас есть варианты. Например, крепление для звуковой панели Sanus (на Amazon) совместимо с SONOS Beam и работает с любым креплением для телевизора.

Если вы решите, что совместная установка саундбара и телевизора не требуется, существует множество вариантов настенных креплений, созданных для конкретных саундбаров или линейки саундбаров, например настенный кронштейн Bose Soundbar от Dinghosenn (на Amazon).

Советы по оптимальной установке телевизора

Как упоминалось ранее, важно помнить, что уровень глаз оптимален для телевизора или экрана домашнего кинотеатра. Итак, когда вы устанавливаете телевизор, вот несколько советов, как убедиться, что вы устанавливаете телевизор, чтобы избежать напряжения глаз и шеи и оптимизировать просмотр и прослушивание.
