Часто задаваемые вопросы по RCD 330 Plus Desay 6RD 035 187A

1. Будет ли работать 8-ми кнопочный руль на моделях Passat B6, Golf 5 и других до 2008 модельного года?

Штатно не будет, но есть бюджетное решение данной проблемы.

Модуль, который позволит использовать 8 кнопочный руль, руль на моделях Skoda и Mirrorlink в движении, а также таймер для камеры заднего вида при покупке у нас в комплекте с RCD 330+ устанавливается внутрь магнитолы, от Вас никаких дополнительных действий по установке не потребуется. При этом цена будет ниже розничной. 😉 Возможна установка как внешнего устройства.

http://evrolab.com.ua/ru/interfejsy-i-filtry/20-interfejs-podderzhki-multirulya-i-kamery-dlya-rcd-330-plus-desay.html

2. Как активировать работу камеры заднего вида?

Взять кабель VAG-COM (VCDS, ВАСЯ), зайти в длинное кодирование 56 блока и поставьте галочку в 3 байте 6 бите.
После кодирования нужно ОБЯЗАТЕЛЬНО перезагрузить магнитолу.

3. Как перезагрузить магнитолу?

Нажать на кнопку включения магнитолы и удерживать её до тех пор пока магнитола не выключится, а потом снова включится. Обычно требуется около 10 секунд.

4. Отображает ли магнитола показания климат контроля как на RCD 510?

Нет. В данной модели, как и на большинстве штатных магнитол VAGа эта функция отключена и закодировать ее нельзя!

5. Выводит ли магнитола RCD 330 названия треков, станций и прочей информации на расширенную приборную панель (максидот, MFA)?

Нет и активировать это невозможно.
Выводится только информация с именем и номером контакта во время входящего звонка.

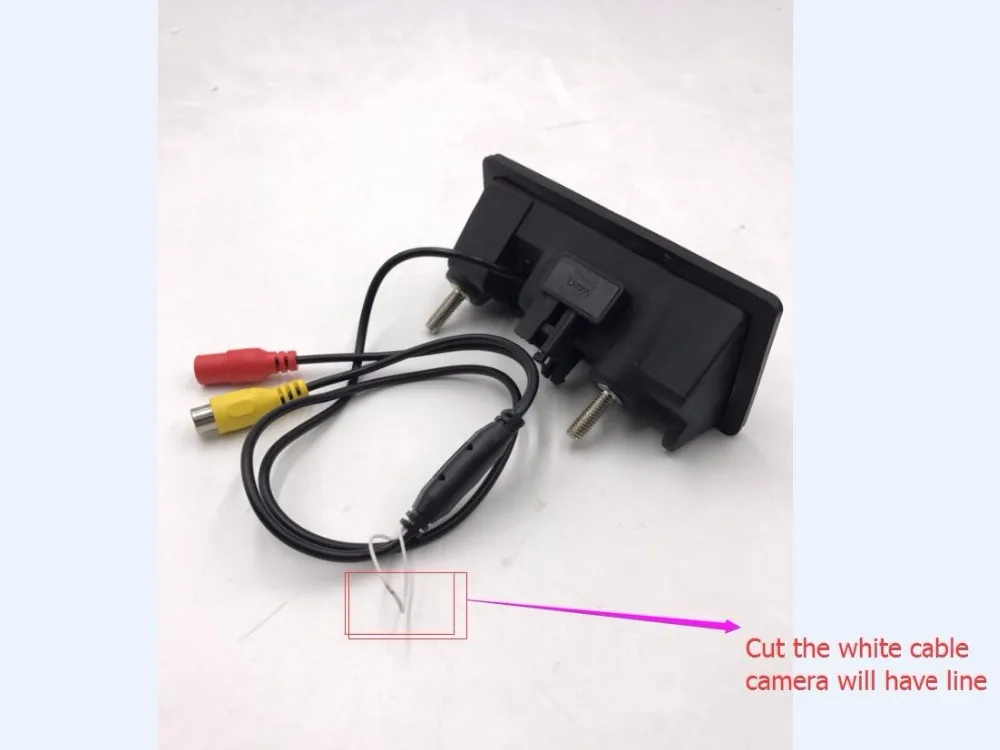

6. Как подключить оригинальную RGB камеру без динамических парковочных линий к RCD 330 Plus?

Нужно использовать конвертер RGB-CVBS.
Как подключить композитную штатную камеру (CVBS)? Просто подключить с помощью AV шнука и пользоваться, активировав видеовход в магнитоле.

7. Как подключить простую неоригинальную камеру (AV/CVBS)?

Неоригинальная камера, купленная на ближайшем рынке не включается или включается один раз, а потом выдаёт ошибку или зависает, изображение плывет сверху вниз? В чем проблема?
Нужно обеспечить стабильное и чистое питание на камеру через фильтр питания.
Так же в магнитолах RCD 330 необходим активный видеосигнал в течении 8 секунд с момента выключения задней передачи. Оригинальные MIB камеры по умолчанию держат питание в течении 9 секунд после выключения задней передачи.

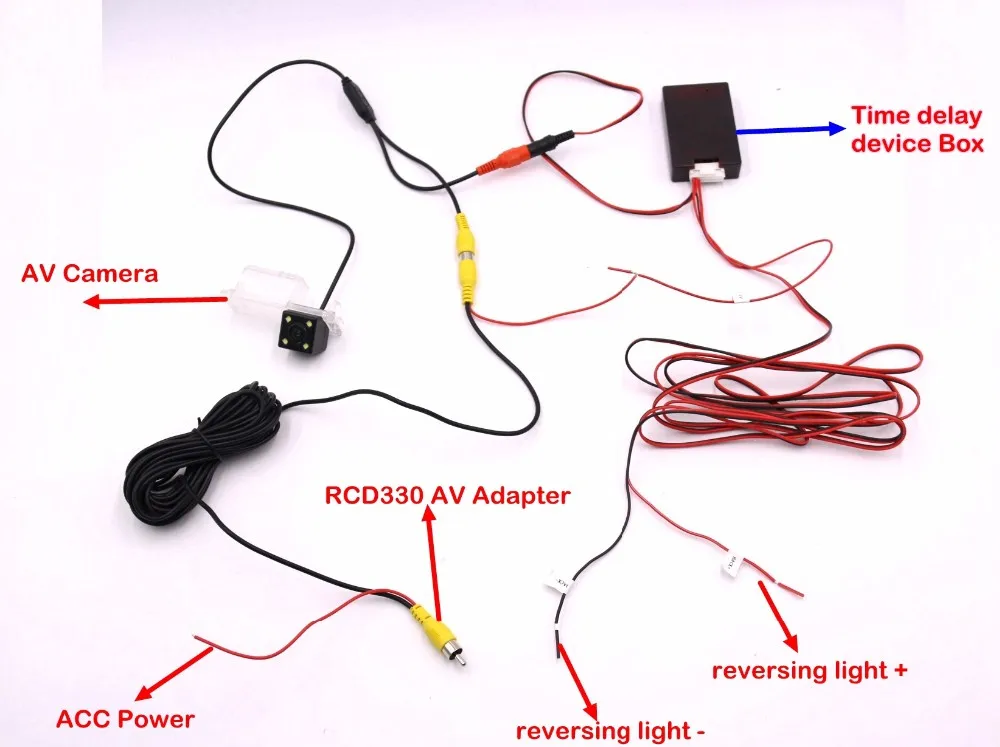

Для неоригинальных камер необходимо подключение через реле задержки, которое обеспечит необходимый минимум в 8-9 секунд. При покупке у нас в комплекте с RCD 330+ устанавливается внутрь магнитолы, от Вас никаких дополнительных действий по установке не потребуется. При этом цена будет ниже розничной. 😉 Возможна установка как внешнего устройства.

8. Как подключить магнитолу RCD 330 Plus к автомобилю, имеющему ISO разъемы?

Магнитола легко подключается с помощью переходника ISO-Quadlock с обязательным наличием CAN проводов, которые необходимо протянуть и подключить в штатный блок BCM или Gateway.
Если не подключить CAN шину, у вас магнитола не будет обмениваться данными с бортовой сетью, следствием чего станет невозможным работа Bluetooth, включение/выключение магнитолы, при включении/выключении зажигания, а так же работа камеры заднего вида и парктроников.

9. Как установить RCD 330 plus в Volkswagen Tiguan, Skoda Yeti 2016 модельного года?

Через переходник с квадлока образца 2003 года на квадлок 2016 года.

10. Есть ли поддержка Sound system в автомобилях Skoda?

Да, есть.

11. Есть ли поддержка Dynaudio в автомобилях Volkswagen?

Нет, так как RCD это бюджетная серия и в ней нет поддержки топовых аудиосистем.

12. Можно ли закодировать звуковую схему от Skoda Superb?

Можно попробовать в 4 байте поставить 01 (отключение контроля динамиков) в 5 байте 04 (схема Superb) Успех не гарантирован.

13. Будет ли работать штатный MEDIA IN и aux в бардачке или подлокотнике?

Нет, не будет. RCD 330 максимально унифицирована для большинства потребителей, поэтому все необходимые разъемы встроены в лицевую панель магнитолы и штатно без вскрытия магнитолы и пайки подключить внешние устройства, оставшиеся у вас от RCD/RNS510 не получится.

14. Воспроизводит ли RCD 330 видео файлы с внешних носителей?

Да, в режиме расширенного альтернативного меню с SD-карты.

15. Какие модели телефонов поддерживаются в MIRRORLINK?

Полный список телефонов можно посмотреть на официальном сайте Mirrorlink.

Обращаем ваше внимание, что эта функция работает только с оригинальным кабелем от телефона или приближенным к нему по качеству.

16. Можно ли разблокировать Mirrorlink в движении на RCD 330?

Програмно или через эмулятор CAN шины можно заставить магнитолу думать, что она установлена в машине которая находится без движения, в этом случае будет отсутствовать связь с приборной панелью, и с мультирулём, что не удобно, однако для версий без мультируля это не критично.

17. Как подключить антенну в комплектации со сдвоенным разъемом?

Достаточно подключить только один из разъемов, так как имеющиеся переходники по сути решают проблему удобства подключения, но при этом страдает качество приема радио, а некоторые версии конструктивно просто замыкают две антенны в одну, вызывая в бортовой сети ошибку замыкания.


18. Приглушается ли звук при включении задней передачи?

Да, приглушается при наличии установленных оригинальных парктроников (либо с использованием устройства PARCAN). При этом в настройках звука можно выставить степень приглушения.

19. Как установить картинку нужной модели автомобиля для отображения на экране магнитолы с системой OPS?

Кодирование 6-ой байт
05 Passat
08 Polo, Jetta и тд
0B CC
00 , 01 Хетчбэк
0C Tiguan и универсалы

Поделиться этой записью

Интерфейс поддержки мультируля и камеры для DESAY 1.

4

> Интерфейсы и фильтры>Интерфейс поддержки мультируля и камеры для RCD 330 plus DESAY вер. 1.4

Evrolab

Состояние: Новинка

Интерфейс для поддержки мультирулей Skoda и Volkswagen с 8 кнопками. Не требуется замена подрулевого блока и мультируля на 12 кнопочный. Поддержка работы неоригинальной камеры заднего вида без использования реле с задержкой и без врезки в проводку авто.

Подробнее

В наличии

Отправляем в день заказа

Официальная гарантия 6 мес.

Украинский производитель

Любая форма оплаты

Spend $0 more and get Free Shipping!

• Описание
• Видео(1)
• Гарантия
• Бренд

Интерфейс для поддержки 8-ми кнопочных мультирулей Skoda и Volkswagen. С этим интерфейсом не требуется замена подрулевого блока и мультируля на 12 кнопочный.

Работает на магнитоле RCD330 (6RD 035 187A) DESAY!

1. Прибор сканирует пакеты данных CAN-шины и при поступлении сигналов от мультируля, преобразует их в понятные данные для магнитолы RCD 330 plus Desay и передает их в CAN шину

Логика работы интерфейса на 8-ми кнопочном мультируле:

На 8-ми кнопочном руле переход на переключение треков происходит через однократное нажатие кнопки со звездочкой (источник). Повторное нажатие этой кнопки возвращает интерфейс в  режим регулировки громкости.

Разблокирован MIRRORLINK в движении. Больше он не будет выключаться при скорости выше 6 км/ч.

2. Поддержка работы неоригинальной камеры заднего вида без использования реле с задержкой и без врезки в проводку авто.

Как известно необходимо наличие питания на камере заднего вида ещё 8 секунд после выключения задней передачи. Если питание камеры подключено к фонарю заднего хода, то при выключении задней передачи, камера выключается, магнитола не видит видеосигнал, и появляется ошибка «Блок камеры заднего вида – нет связи», камера больше не включается до передергивания зажигания.

Наш интерфейс эту проблему решает. Камера будет работать еще 9 сек после выключения задней передачи.

Если требуется подключение камеры от интерфейса для корректной работы, подключите провод питания камеры к розово-черному проводу интерфейса. Этот провод будет питанием +12 для камеры заднего вида, при этом нет необходимости тянуть её питание к фонарю заднего хода.

ВНИМАНИЕ! этим проводом можно запитывать только камеру мощностью не более 300мА! Для камер с приводом (выезжающих из под значка) не хватит мощности, поэтому подключать привод камеры нужно к лампе заднего хода, а саму камеру к интерфейсу.

Никакие другие функции магнитолы не изменяются и не теряются.

Интерфейс для самостоятельной установки. Не требуется разборка магнитолы и пайка проводов.

В случае покупки интерфейса в комплекте с магнитолой, он будет установлен вовнутрь RCD330, от Вас не потребуется больше никаких дополнительных действий по установке.

Подключение:

• Красный — +12В аккум
• Чёрный – GND
• Оранж/фиолет – CAN-шина CAN-High
• Оранж/корич – CAN-шина CAN-Low
• Розово/чёрный – выход питания камеры заднего вида +12В 300мА

Внешний вид интерфейса может незначительно отличаться от представленного на фото так как идёт постоянная модернизация и оптимизация устройства.

Гарантия на продукцию составляет 6 месяцев с момента реализации.

Условия гарантии:

1. Гарантийный срок не истек.
2. Наличие гарантийного талона (серийный номер устройства и указанный в талоне должны совпадать).
3. Наличие и сохранность оригинальной упаковки.
4. Отсутствие следов эксплуатации и вмешательства в устройство.
5. Установка производилась квалифицированными специалистами.

Украинский производитель, компания Evrolab (г. Сумы) работает на рынке с 2012 г. Производит автомобильную электронику направленную на повышение безопасности эксплуатации и улучшение охранных систем автомобилей концерна VAG, а также Lexus и Mazda.

Отдельным направлением деятельности компании является производство бюджетных измерителей радиации — дозиметров.

В этой категории 1 товаров:

Товары этого производителя

RCD 330 с CarPlay и камерой заднего вида – Francis Universe

Добро пожаловать в серию статей об обновлении моего Volkswagen Polo 6R 2010 года. В предыдущем посте мы увидели, как использовать VCDS и VAC-Com для включения OEM-функций, которые не были включены вашим автодилером. Сегодня мы рассмотрим, как добавить Apple CarPlay и заднюю парковочную камеру (RPC).

Один парень рассказывал о дешевом штатном головном устройстве из Восточной Европы под названием RCD330. Говорят, что головное устройство (HU) поддерживает CarPlay и имеет встроенный Bluetooth для музыки и телефона.

Итак, я поискал более подробную информацию об этом RCD330 и обнаружил, что этот HU был установлен в более новых моделях Polo в Брезиле, Западной Европе и Индии, и многие люди покупают его на Aliexpress по дешевке, потому что люди в этих странах предпочли заменить его. с другим аудиосистемным решением.

RCD 330 продается по цене от 120 до 250 евро, есть разные версии, лично я выбираю версию под названием Dessay 187B, в ней просто есть CarPlay и нельзя обновить. Если вы ищете более полный HU с Android Auto, Mirror Link и хотите обновить его, я настоятельно рекомендую купить NoName 187B, это немного дороже, но все же хорошая цена, особенно если вы знаете, что Alpine iLX-107 с CarPlay совместимые стоят около 700 евро, и к этой цене вам нужно добавить работу и все адаптеры, чтобы они работали в Polo!

Со всеми этими подробностями я пошел на AliExpress и купил RCD330. Как видно на скриншотах, ГУ выглядит почти как мой старый RCD510.

Еще одна замечательная особенность RCD330 заключается в том, что вы можете добавить заднюю парковочную камеру (RPC). Для его подключения есть небольшой желтый разъем, который нужно добавить на задней панели RCD330 для подключения RPC. Другой адаптер предназначен для подключения вашей антенны.

Этот желтый разъем предназначен для подключения RPC сторонних производителей. Если у вас OEM RPC, вам необходимо добавить еще один адаптер, чтобы сделать его совместимым с RCD330. Поскольку у меня нет штатной камеры, я решил купить этот RPC на AliExpress, он стоит 34,67 евро.

Во-первых, начните с чтения и понимания этой схемы:
Фонарь заднего хода: положительный + (синий, но иногда черный и зеленый) / отрицательный – (коричневый) -> проверьте, одинаковы ли они на вашем автомобиле.

Чтобы установить заднюю парковочную камеру, вам понадобится 1 час 40 минут, если вы никогда не делали этого раньше, и если вы не торопитесь. Также вам понадобится этот переходник, это «Piggy Back Pluggable MINI Blade Tap Fuse Holder»:

Во-первых, начните с снятия правого фонаря номерного знака, для этого вам понадобится маленькая плоская отвертка. Затем выньте фонарь из розетки, возьмите хорошее прозрачное пластиковое крепление, поставляемое с камерой, которое подходит для вашего автомобиля, и прикрутите к нему камеру. Теперь верните свет в это прозрачное пластиковое крепление.

Чтобы провести трос от заднего бампера к багажнику, снимите эту деталь. Чтобы снять его, нужно тянуть сильно и прямо, не волнуйтесь, ничего не сломаете!

Теперь возьмите кабели и протяните их через вентиляционное отверстие. Затем самая длинная часть будет заключаться в том, чтобы проложить желтый видеокабель по всей машине, чтобы добраться до приборной панели и RCD330. Для этого используйте пластиковую лопатку и плоскую отвертку, также вам понадобится отвертка Torx. Посмотрите на фотографии, чтобы узнать, куда проложить кабель

Когда кабель находится сбоку от приборной панели, припаяйте удлинительный кабель длиной около 90 см к красному кабелю, выходящему из желтой вилки, затем попытайтесь найти путь, чтобы проложить его к блоку предохранителей, который находится под рулевым управлением. колесо. Теперь припаяйте к кабелю «подключаемый держатель предохранителя MINI Blade Tap Piggy Back Pluggable». Извлеките предохранитель № 41, поместите предохранитель в держатель предохранителя MINI Blade Tap с разъемом Piggy Back и еще один предохранитель на 10 А и подсоедините держатель предохранителя MINI Blade Tap с разъемом Piggy Back вместо предохранителя, который вы только что удалили.

Чтобы определить ваш предохранитель, вот схема блока предохранителей (извините, это по-французски, но по крайней мере вы будете знать, где находится предохранитель № 41, и, кстати, это предохранитель вашего заднего дворника). Затем завершите прокладку желтой заглушки к головному устройству, для этого вы можете снять старое головное устройство (см. следующий абзац «Как установить RCD330»). Последняя часть, которую я ненавидел больше всего! Подойдите к багажнику вашего Polo, откройте его. Вам нужно припаять красный провод, выходящий из желтой вилки, к короткому красному проводу, выходящему из коробки реле. Затем припаяйте длинный красный провод, выходящий из блока реле, к «Фонари заднего хода +», будьте осторожны, цвет провода может отличаться от моего! Чтобы узнать, какой из них вам нужно использовать, откройте задний фонарь, посмотрите на плату и проследите за дорожками, идущими от лампы заднего хода к разъему. Вы также можете использовать Т-образные метчики, но мне они не нравятся, я предпочитаю использовать свой паяльник. Когда вы закончите, спрячьте все в боковой части багажника под обивкой багажника. Теперь для черного провода подключите его к точке заземления в багажнике. Я использовал этот болт в качестве точки заземления, и он отлично работает.

Все это может показаться трудным для понимания, но поверьте мне, это не так! Вам просто нужно уметь паять, немного терпения и немного использовать свой мозг! Я не король DIY, и мне удалось заставить все работать!

Установить RCD330 очень просто. Вам понадобится отвертка Torx 20, лопатка, 2 зубочистки (одну точно сломаете) и немного терпения. Во-первых, с помощью лопатки снимите отделку головного устройства вокруг вашего HU, в моем случае это RCD510. Теперь отвинтите 4 винта Torx по углам вашего HU, а затем вытащите его. Затем отсоедините антенный кабель и штекер Quadlock. Отсюда вам нужно будет сделать некоторую модернизацию и быть осторожным в том, что вы делаете. Если, как и я, у вас есть RCD510, вам нужно будет пересадить желтый кабель на существующий синий штекер, потому что к синему штекеру уже что-то подключено. Для этого возьмите желтый кабель, который прилагается к вашему RCD330, и зубочистку. Теперь вставьте зубочистку, как показано на фото, чтобы разблокировать контакты желтого кабеля. Обратите внимание на место, где красный и белый кабели входят в синюю вилку (красный верхний правый контакт и белый нижний правый контакт). Когда это будет сделано, возьмите свой квадроцикл и освободите от него синюю заглушку, подняв маленький запорный механизм, как показано на фото. Когда синяя вилка будет свободна, сделайте то же самое, что вы сделали с зубочисткой, к этой синей вилке и добавьте желтый кабель (будьте осторожны, соблюдая расположение красного и белого кабелей), закройте синюю вилку и вставьте ее обратно. квадроцикл. Наконец, подключите желтый кабель камеры, quadlock и антенны к HU, поместите RCD330 в приборную панель, закрутите его и установите на место накладку головного устройства вокруг вашего нового RCD 330.

На общую сумму 170 евро (RCD330 + камера заднего вида + «Подключаемый держатель предохранителя MINI Blade Tap») и от 3 до 4 часов вашего времени (установка всего + тестирование), это очень хорошая сделка, если вы хотите CarPlay и камера заднего вида в вашем VW Polo 6R!

Конечно есть минусы, например видео с камеры не 1080р а просто 480р и иногда видео перевернуто но что вы ожидали за такую ​​цену! При этом все работает отлично! CarPlay работает хорошо, качество звука лучше, чем у моего старого входа AUX.

Если вам нужна помощь с вашим RCD330 или камерой, я рекомендую обратиться к вашему продавцу на Aliexpress, мой для RCD330 называется Fettoca Store, а для задней камеры называется Aidu Auto Technology CO., LTD. Оба являются серьезными продавцами, и они отправят вам товар очень быстро и хорошо упакованным! Если вам нужна дополнительная информация, я также рекомендую вам прочитать форум rcd330plus. com. Члены действительно хорошие, и они попытаются помочь вам с вашими проблемами. И вы найдете много ресурсов о RCD330.

—

Оставайтесь с нами в части 3, где я покажу вам, как я установил автоматические фары на свой Polo 6R.

Если вы хотите помочь блогу или поблагодарить меня, вы можете посетить мой список желаний Amazon.

Также, если вам понравился этот пост, поделитесь им в социальных сетях и не забудьте, если вы не хотите пропустить новые статьи, подпишитесь на мою учетную запись Twitter и на список рассылки справа. До следующего раза, берегите себя и спасибо за чтение!
