Развальцовщик для трубок: AN040043A Набор для развальцовки трубок

AN040043A Набор для развальцовки трубок

СПЕЦИФИКАЦИЯ

ОПИСАНИЕ

Описание

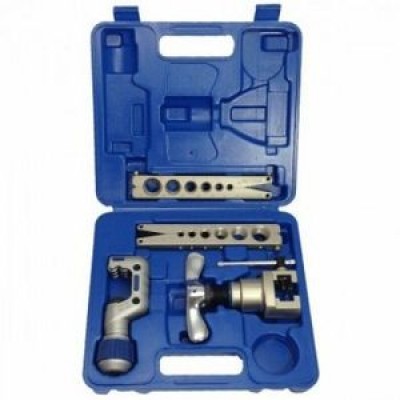

Набор для развальцовки трубок. Инструменты позволяют обрезать и развальцовывать трубки, изготовленные из меди, алюминия или мягких сортов стали, для соединений со стандартной и усиленной, двойной развальцовкой. Для удобства, детали, входящие в состав набора, хранятся в оригинальном пластиковом кейсе.

Подходит для трубок с внешним диаметром 4, 6, 8, 10, 12, 15, 16 мм.

Область применения

Набор включает в себя перечень инструментов, применяющихся для изготовления элементов гидравлических магистралей автомобиля: систем питания, смазки, кондиционирования, тормозной системы и гидропривода сцепления.

СОДЕРЖАНИЕ

Инструменты и приспособления специального назначения производства компании JONNESWAY® ENTERPRISE CO., LTD., по уровню исполнения относятся к изделиям класса PROFESSIONAL, применяется для производства работ по сборке, ремонту и обслуживания продукции машиностроения, строго персоналом, имеющим соответствующую квалификацию, знакомым с правилами техники безопасности, условиями эксплуатации и навыками работы со специальным инструментом и приспособлениями.

На инструменты и приспособления специального назначения торговой марки JONNESWAY® распространяется понятие «ограниченной гарантии», в связи с сокращением срока эксплуатации, связанным с повышенным износом некоторых деталей конструкции при использовании. Срок эксплуатации изделия с заявленными характеристиками определен в 12 месяцев с начала использования инструмента. Начало эксплуатации определяется по дате продажи, указанной в гарантийном талоне JONNESWAY® или фискальном документе, подтверждающем факт приобретения конкретного изделия. Срок применения инструмента с объявленными характеристиками может быть изменен индивидуально, как в сторону уменьшения, так и в сторону увеличения в зависимости от интенсивности и условий эксплуатации конкретного изделия (группы изделий).

Претензии по отношению к инструменту, вышедшему из строя в течение гарантийного срока, принимается к рассмотрению уполномоченным представителем JONNESWAY® ENTERPRISE CO., LTD., в соответствии с Законом «О Защите прав потребителя».

Не подлежат обслуживанию по гарантийным условиям изделия, вышедшие из строя в результате:

• Нагрузок, превышающих расчетные.
• Воздействий, не связанных с выполнением основных функций изделия.
• Нарушений правил хранения, обслуживания и применения.
• Естественного износа.

В этой связи, производитель настоятельно рекомендует:

1)      Подбирать и использовать инструмент согласно производимой работе и строго по назначению.

2)      Не наносить удары по телу инструмента или элементам изделия другими предметами, если подобное не предусмотрено конструкцией.

3)      Не допускать падения инструмента с большой высоты на твердую поверхность.

4)      Не допускать длительное хранение инструмента в условиях высокой влажности или иных агрессивных к материалам изделия средах.

5)      Не допускать самостоятельного ремонта и регулировок инструмента в период гарантийного срока.

6)      Правильно и своевременно производить работы по техническому обслуживанию инструмента.

7)      При использовании специальных приспособлений и средств диагностики, руководствоваться исключительно рекомендациями производителя по ремонту и эксплуатации обслуживаемой техники.

8)      Правильно и своевременно производить очистку инструмента от загрязнений.

.

Претензии по данной гарантии не принимаются к рассмотрению в случаях невозможности подтверждения квалификации пользователя, наличия признаков проведения ремонтных работ изделий, осуществлявшихся неуполномоченными на это лицами, изменений конструкции, или самостоятельной установки неоригинальных компонентов и деталей изделий.

Производитель оставляет за собой право определения причины выхода из строя изделия (из-за некачественных материалов, ошибок при сборке, человеческого фактора или по иным причинам).

Права по настоящей гарантии ограничиваются первоначальным потребителем и не распространяются на последующих.

КАК ИСПОЛЬЗОВАТЬ

Инструмент для развальцовки труб

Корзина: пусто

+7 495 476-64-13
8 800 101-19-36

Сортировка:

Без сортировкиПопулярныеНовинкиСначала дешевлеСначала дорожеПо размеру скидкиВысокий рейтингНазванию, по возрастаниюНазванию, по убыванию

Код:

1000840

2 270

р.

Код:

60558

3 311

р.

Код:

1382601

3 450

р.

Код:

808382

3 870

р.

Код:

699019

4 320

р.

Код:

699020

4 590

р.

Код:

1548683

5 970

р.

Код:

684011

6 140

р.

Код:

60561

6 201

р.

Код:

60564

7 199

р.

Код:

699026

9 200

р.

Код:

1000839

9 440

р.

Код:

60559

17 731

р.

Код:

699018

19 000

р.

Код:

699017

55 900

р.

Код:

1000842

Код:

1000841

Код:

808381

3 480

р.

Код:

1000838

5 269

р.

Код:

1000837

5 453

р.

Код:

60560

Код:

60567

Код:

60568

Раструбы для труб | Air-Way Manufacturing

Загрузите этот раздел каталога здесь (PDF)

1. Выберите подходящие трубки для применения, включая совместимость материалов, системную жидкость, рабочее давление, механическую нагрузку и т. д. Для однократного развальцовки в соответствии с SAE Рекомендуется использовать трубки J533, SAE J524 или J525. Для двойного развальцовки можно использовать трубки по SAE J524, J525, J526 или J356. Для применений, использующих фитинги из нержавеющей стали, полностью отожженные трубки в соответствии с ASTM A213, ASTM A249.или рекомендуется ASTM A269.
2. Подготовьте конец трубы, обрезав его до необходимой длины. Конец должен быть обрезан под прямым углом в пределах +/- 1°.
3. Удаление заусенцев Н.Д. и Л.Д. трубки. См. рис. 24 и таблицу M для рекомендуемых фасок труб для толстостенных труб.
4. Очистите трубку, чтобы удалить всю грязь и песок с обоих наружных диаметров. и Л.Д. трубки.
5. Установите трубную гайку и втулку на трубу. Резьбовой конец гайки и развальцованный конец втулки должны быть направлены к концу развальцовываемой трубы.
6. Используя инструмент для развальцовки, подходящий для размера трубы и желаемого угла развальцовки, развальцовайте конец трубы. См. рис. 23 для тонкостенных трубных развальцовок и рис. 24 для типичных напорных трубных развальцовок гидравлической системы.
7. Осмотрите развальцовку по размерам, указанным на рис. 23, рис. 24 и в таблице М. Кроме того, развальцовку следует проверить на концентричность, утончение, трещины, зазубрины, незакрепленные осколки, заусенцы, ямки или другие дефекты, которые могут помешать герметизации.

Скачать этот раздел каталога здесь (PDF)

Инструменты преобразования

Введите значение конверсии в любое поле.

• Давление
• Вес

• Температура
• Том

• Длина
• Момент затяжки

Длина

{{ длина.миллиметры.название }}

{{ длина.сантиметры.название }}

{{ длина. миль.название }}

{{ длина.дюймы.название }}

{{ длина.метры.название }}

{{ длина.километры.название }}

{{длина.футов.название}}

{{ длина.ярдов.название }}

Вес

{{ weight.metricTons.title }}

{{вес.килограммы.название}}

{{вес.фунтов.название}}

{{вес.унции.название}}

{{вес.грамм.название}}

{{ вес.тонн.название }}

Том

{{объем.миллилитров.название}}

{{объем.литров.название}}

{{volume.fluidOunces.title}}

{{ том.pints.title }}

{{ том.чашки.название}}

{{ том.кварт.название }}

{{объем.галлонов.название}}

Валюта — API конвертации в настоящее время недоступен. Попробуйте позже.

{{ валюта.доллары США.название }}

{{ валюта.евро.название }}

{{ валюта.фунты.название }}

{{ валюта.юань.название }}

{{ валюта. caDollars.title }}

{{ валюта.песо.название }}

{{ валюта.иена.название }}

{{ валюта.рубли.название }}

Все инструменты

Справочник по медным трубам: IX. Расклешенные соединения

Хотя медные трубы обычно соединяются пайкой или пайкой, бывают случаи, когда может потребоваться или предпочтительнее механическое соединение. Раструбные фитинги ( рис. 9.1  и 9.2 ) являются альтернативой, когда использование открытого пламени нежелательно или нецелесообразно. В системах водоснабжения обычно используется соединение раструба с железной трубой при подсоединении медной трубы к магистрали и/или счетчику. Кроме того, медная труба, используемая для топливного газа (сжиженного нефтяного газа (LP), пропанового газа или природного газа), может быть соединена с использованием развальцованных латунных фитингов с одним раструбом под углом 45° в соответствии с Национальным кодексом по топливному газу NFPA 54/ANSI. Z223.1. Все национальные типовые нормы разрешают использование развальцовочных соединений, но важно проконсультироваться с уполномоченным органом (AHJ), чтобы определить приемлемость для конкретного применения в любой конкретной юрисдикции.

Рисунок 9.1. Развальцовочный фитинг/развальцовочное соединение во время сборки

Рисунок 9.2. Готовое развальцовочное соединение

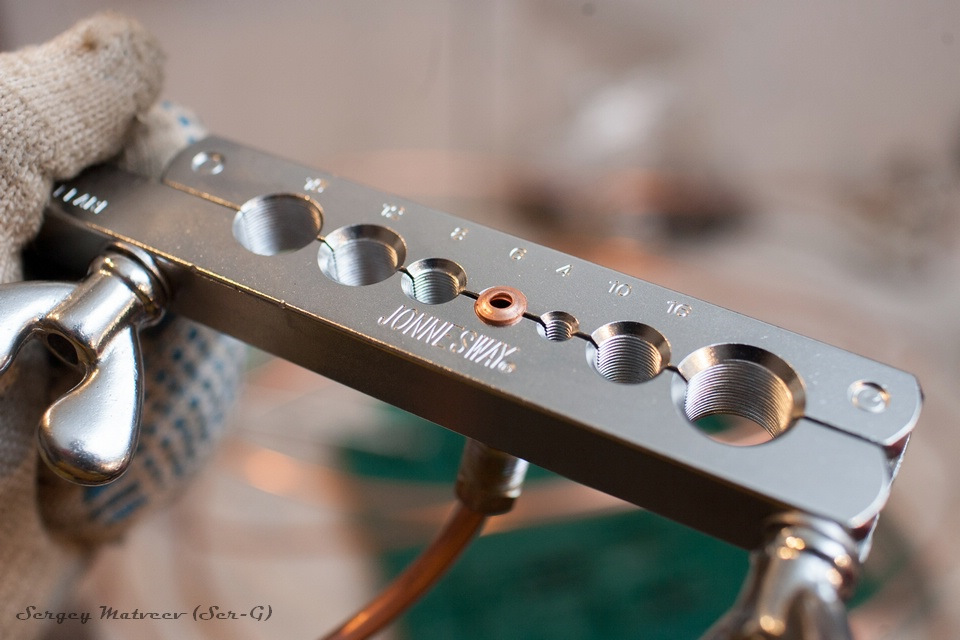

Развальцовочное соединение должно выполняться с помощью соответствующего инструмента, такого как те, которые поставляются рядом производителей инструментов для труб/трубопроводов. Обязательно используйте инструмент, который соответствует внешнему диаметру развальцовываемой трубы и имеет соответствующий угол развальцовки, обычно 45º (физические характеристики которого должны соответствовать стандарту Общества автомобильных инженеров SAE J533 — Развальцовки для труб). . Инструмент обычно состоит из развальцовочных стержней с отверстиями для труб различных размеров и хомута, который содержит развальцовочный конус и зажим для захвата развальцовочных стержней.

При развальцовке медных труб типа L или K следует использовать отожженные или мягкие трубы. Можно развальцовывать жесткие или твердые трубы типов K, L или M, хотя перед развальцовкой обычно необходимо отжечь конец развальцовываемой трубы. Медная трубка должна быть обрезана под прямым углом с помощью соответствующего трубореза. После резки трубу необходимо рассверлить на весь внутренний диаметр, не оставляя внутренних заусенцев ( Рисунок 9.3 ). Труба, которая не является круглой до развальцовки, должна быть изменена до круглой.

Рисунок 9.3. Расширение перед развальцовкой конца трубы

Невыполнение любого из этих шагов может привести к неадекватной герметизации развальцованного соединения и, в конечном итоге, к выходу соединения из строя. Грязь, мусор и посторонние вещества должны быть удалены с развальцовываемого конца трубы путем механической очистки. Это можно сделать с помощью абразивной ткани (трафаретной, наждачной, наждачной или нейлоновой).

Теперь наденьте накидную гайку на конец трубы так, чтобы резьба, ближайшая к концу, была развальцована. Вставьте трубку между развальцовочными стержнями развальцовочного инструмента в отверстие, соответствующее диаметру развальцовочной трубы. Отрегулируйте высоту трубки в отверстии в соответствии с инструкциями производителя инструмента, чтобы получить достаточную длину раструба. Поместите хомут с расширяющимся конусом на конец трубы и закрепите хомут на месте. Поверните ручку коромысла по часовой стрелке ( Рисунок 9.4 ). Это опускает развальцовочный конус и прижимает кромку трубы к основанию развальцовочной планки, создавая угловой раструб, который будет надежно стыковаться с соответствующим развальцовочным фитингом. Следует соблюдать осторожность, чтобы не перетянуть конус и не вызвать растрескивание или деформацию трубки и/или инструмента. В некоторых инструментах также предусмотрены настройки для проглаживания или полировки блика в качестве последнего шага для достижения более ровного блика.
