Подключение китайской магнитолы к усилителю: Как подключить к автомагнитоле усилитель и сабвуфер: сам себе мастер

Как подключить усилитель в машине? 🚗 К магнитоле, схема для 2 и 4-х канальных

FM модулятор (ФМ трансмиттер) с Bluetooth

⭐ ⭐ ⭐ ⭐ ⭐ На первый взгляд, подключение усилителя в машину может показаться сложным. Проложить питание, подключить магнитолу и динамики. Но если в ваших руках есть хорошая пошаговая инструкция, проблем не возникнет, и без разницы 4 или 2-х канальный усилитель. Не спешите обращаться в автосервис, установка специалистами обойдётся дорого, поэтому в целях экономии стоит попытаться разобраться в подключении самостоятельно, в этом поможет данная статья.

Для работы усилителя необходимо:

1. Подать на него хорошее питание;
2. Подать сигнал от магнитолы. Более подробную информацию можете прочитать изучив схему подключения магнитолы;
3. Подключить акустику или сабвуфер.

Столик для автомобиля AUTOSTUFF с универсальным креплением на руль

Более подробно о том, как подключить усилитель, можно ознакомиться ниже.

Содержание

1. Хорошее питание залог успеха
2. Как выбрать сечение провода?
3. Выбор предохранителя
4. Подключаем межблочные провода и управляющий (REM)
5. Схема подключения усилителя
6. Подключение двухканального и четырёхканального усилителя
7. Подключение моноблока (Одноканального усилителя)
8. Видео как правильно подключить четырёхканальный и одноканальный усилитель
9.
10. Заключение

Хорошее питание залог успеха

Процедура подключения усилителя начинается c силовых проводов. Проводка – это важнейший элемент автомобильной аудиосистемы, от неё зависит громкость и качество звука. Для усилителей нужно стабильное питание, т. к. в противном случае мощности будет недостаточно, из-за этого звучание станет искаженным. Чтобы разобраться в том, зачем нужно обращать внимание на качество проводки и как она влияет на воспроизводимый громкоговорителем звук, необходимо узнать, что из себя представляет музыкальный сигнал.

Сухая химчистка салона автомобиля

Некоторые предполагают, что он представляет собой синус, однако, музыкальный сингал характеризуется большой разницей между обычным и пиковым значением. Если для динамиков автомобильной акустики резкие всплески сигнала не принципиальны, то в случае с усилителем ситуация совершенно иная. Если сигнал хотя бы на секунду (или даже миллисекунду) превысит допустимую мощность, то эти «аномалии» будут слышны даже для тех, кто не может похвастаться хорошим музыкальным слухом.

Если подключение автомобильного усилителя было выполнено должным образом, то сигнал будет идти по проводам в неискаженном виде. Небрежно сделанная работа или неправильно подобранное сечение проводов приведет к тому, что звук будет более зажатым, грубым и вялым. В некоторых случаях также могут отчетливо быть слышны хрипы.

А для тех, кто ищет информацию, как сделать антенну для радио своими руками, мы подготовили отдельный материал.

Виброизоляция Шумоff M3

Как выбрать сечение провода?

Провод – это самый обычный метал, обладающим определенным уровнем сопротивления. Чем толще провод, тем ниже сопротивление провода. Чтобы избежать искажения звука во время сильных перепадов напряжения (например, во время воспроизведения мощного баса), необходимо установить провод нужного калибра.

Стоит отметить, что сечение плюсового кабеля не должно быть больше минусового (длина при этом не имеет значения).

Усилитель принято считать довольно электроемким устройством. Для его эффективной работы необходимо качественное заземление, чтобы была возможность получать нужную энергию от АКБ.
Чтобы правильно выбрать сечение проводов необходимо сделать некоторые расчеты. Для начала посмотреть в инструкцию к усилителю (или прямо на коробку от производителя, если документации нет воспользуйтесь интернетом) и найти там значение номинальной мощности (RMS). Номинальная мощность – это мощность сигнала усилителя, которую он может выдавать на протяжении продолжительного периода времени на один канал в 4 Ома.

Автомобильный насос

Если рассматривать четырехканальные усилители, то они обычно имеют мощность от 40 до 150 Вт на канал. Допустим, что усилитель, который вы приобрели, выдает мощность 80 Вт. В результате несложных математических операций выясняем, что суммарная мощность усилителя составляет 320 Вт. Т.е. как мы это посчитали? всё очень просто умножим номинальную мощность на число каналов. Если у нас двухканальный усилитель имеющий номинальную мощность (RMS) 60 Вт., то суммарная составит 120 Вт.

После того как вы посчитаете мощность желательно ещё определить длину провода от АКБ до вашего усилителя и можете смело воспользоваться таблицей для подбора нужного сечения провода. Как пользоваться таблицей? С левой стороны указана мощность вашего усилителя, справа выбираете длину провода, поднимаетесь наверх и узнаете какое сечение вам необходимо.

FM модулятор (ФМ трансмиттер) с Bluetooth

В таблице указаны сечения медных проводов, помните что большое количество продаваемых проводов сделаны из алюминия покрытым медью, данные провода не долговечны и имеют больше сопротивление, рекомендуем использовать тока медные провода.

Выбор предохранителя

Для того чтобы обезопасить подключение автомобильного усилителя, необходимо обеспечить защиту силовой подводки от АКБ до усилителя с помощью предохранителя. Предохранители должны быть размещены как можно ближе к аккумулятору. Важно различать предохранитель, который защищает само устройство (будет ли это усилитель или магнитола), и предохранитель, установленный на силовой провод.

Щетка-скребок ZiPOWER PM

Последний нужен для того, чтобы защитить именно кабель, т. к. по нему идет немалый ток.
Убедитесь, чтобы номинал предохранителей совпадал, так как если номинал предохранителя проводки будет очень большой, то в результате короткого замыкания может сгореть провод. Если номинал, наоборот, будет меньше, то предохранитель в момент пиковых нагрузок может легко сгореть и тогда не будет другого выхода, как покупать новый. В таблице ниже указано сечение провода, и необходимый номинал предохранителя.

Подключаем межблочные провода и управляющий (REM)

Чтобы проложить кабель,  необходимо найти линейный выход на магнитоле.  Линейный выход можно распознать по характерным «колокольчикам», что расположены на задней панели магнитолы. Количество линейных выходов отличается в разных моделях магнитол. Обычно их от одной до трёх пар. В основном они распределяются следующим образом 1 пара — можно подключить сабвуфер или 2 колонки (подписаны как SW\F) Если их 2 пары можно подключить 4 колонки или сабвуфер и 2 колонки (выхода подписаны F и SW), и когда на магнитоле 3 пары линейных проводов можно подключить 4 колонки и сабвуфер (F, R, SW) F Это Front т. е. передние колонки, R Read задние колонки, и SW Sabwoorer я думаю и так всем понятно что.

Автосканер

У магнитолы нет линейных выходов? Ознакомиться со статьей «Как подключить усилитель или сабвуфер к магнитоле без линейных выходов».

Набор автомобилиста

Для соединения потребуется межблочный провод, на котором ни в коем случае нельзя экономить. Запрещается около силовых проводов укладывать межблочный кабель, так как при работе двигателя будут слышны различного рода помехи. Протянуть провода можно как под ковриками салона, так и под потолком. Последний вариант особенно актуален для современных машин, в салоне которых создающих помехи электронных принадлежностей.

Ещё необходимо подключить управляющий провод (REM). Как правило, он идёт вместе с межблочными проводами, но бывает что его и нету, приобретите отдельно необязательно чтобы он был большого сечения 1 мм2 вполне достаточно. Это провод служит управлением для включения усилителя т. е. когда выключаете магнитолу она автоматические включает ваш усилитель или сабвуфер. Как правило этот провод на магнитоле имеет синий цвет с белой полоской, если его нет то используйте синий провод. Подключается он к усилителю к клеме под названием REM.

Накидка на автомобильное сидение чехол универсальный в машину

Схема подключения усилителя

Подключение двухканального и четырёхканального усилителя

Данный раздел мы объединили, т. к. эти усилители имеют очень похожую схему подключения, даже можно сказать проще, четырёх канальный усилитель — это два двухканальных. Подключение двухканального усилителя мы рассматривать не будем, но если вы разберётесь как подключить четырёхканальный, то с подключением двухканального у вас не возникнет проблем. Большинство автолюбителей для своих инсталляций выбирают именно этот вариант, т. к. к данному усилителю можно подключить 4 колонки, или 2 колонки и сабвуфер. Давайте рассмотрим, подключение четырёх канального усилителя используя первый и второй варианты.

Автомобильный видеорегистратор зеркало 3 в 1

Подключение 4 канального усилителя к аккумулятору рекомендуется при помощи толстого кабеля. Как выбрать правильные силовые провода и подключить межблочные это всё мы разобрали выше. Подключения усилителя , как правило, указывается в инструкции от производителя. Когда производится подключение усилителя к акустике, то он работает в режиме стерео, в данном режиме такой тип усилителя может работать под нагрузкой от 4 до 2 ом. Ниже представлена схема подключения четырёхканального усилителя к колонкам.

Теперь разберём второй вариант, когда к четырёхканальному усилителю подключаются колонки и сабвуфер. В данном случае усилитель работает в режиме моно, он берёт напряжение сразу с двух каналов, поэтому старайтесь подбирать сабвуфер имеющий сопротивление 4 ома, это сбережёт усилитель от перегрева и ухода в защиту. Подключить сабвуфер не составит проблем, как правило производитель указывает на усилителе откуда брать плюс для подключения сабвуфера, а откуда минус. Взгляните на схему как осуществляется мостовое подключение 4 канального усилителя.

Приемник Bluetooth адаптер в машину в магнитолу AUX

Подключение моноблока (Одноканального усилителя)

Одноканальные усилители используются лишь для одной цели – подключению к сабвуферу. Примечательной характеристикой усилителей такого плана является повышенная мощность. Моноблоки также способны работать с сопротивлением ниже 4 Ом, что называется низкоомной нагрузкой. Моноблоки относят к усилителям класса D,при этом в них есть специальный фильтр для обрезки частот.

Установка одноканального усилителя не потребует много сил, так как схемы его подключения весьма простые. Всего имеется два выхода – «плюс» и «минус», и если у динамика только одна катушка, то достаточно лишь подключить его к ней. Если речь идет о подключении двух динамиков, то они могут подключаться либо параллельным, либо последовательным способом. Конечно, необязательно ограничиваться только двумя динамиками, но перед тем как подключить усилитель и сабвуфер к магнитоле, справится ли последний с большим уровнем сопротивления.

Автополотенце из микрофибры

После подключения усилителя в динамиках появились шумы? Читайте статью «как бороться с посторонними звуками из динамиков».

Видео как правильно подключить четырёхканальный и одноканальный усилитель

Светящаяся лента — тюнинг для автомобильного салона

Заключение

Мы приложили не мало усилий для создания этой статьи, старались написать ее простым и понятным языком. Но получилось у нас это сделать или нет решать только Вам. Если остались вопросы, создайте тему на «Форуме», мы и наше дружное сообщество обсудим все детали, и найдем на него оптимальный ответ.

И напоследок, есть желание помочь проекту? Подпишись на наше сообщество «Вконтакте».

Очиститель двигателя Grass Engine Cleane

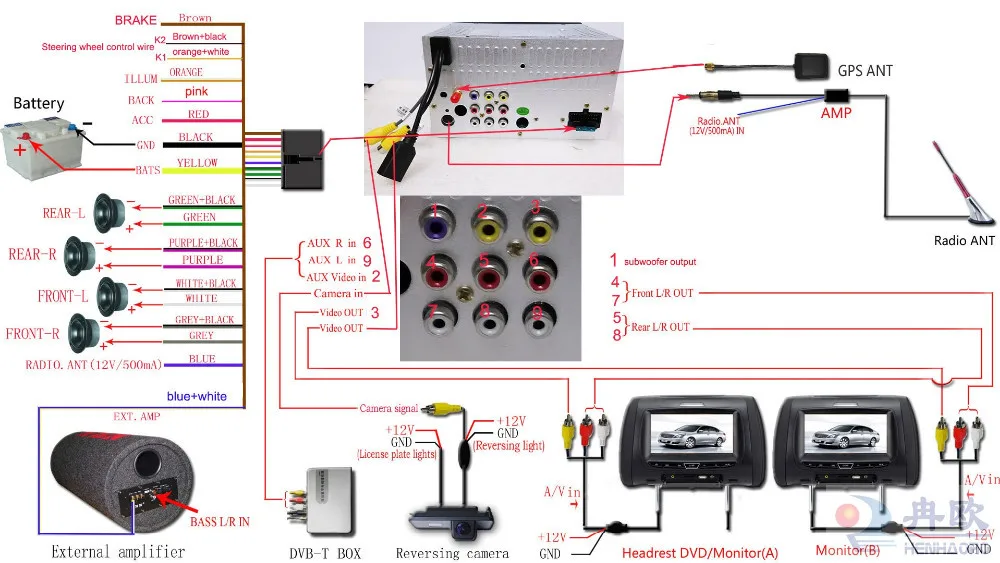

Схема Подключения Китайской Магнитолы — tokzamer.ru

Если отмечается его движение вовнутрь втягивание , полярность неправильная. Если на руле вашего авто есть кнопки управления магнитолой, то их также надо подключить, если это позволяет устройство.

В помощь автолюбителям

Преимущества работы мастеров Юду

И те, и другие имеют как свои особые преимущества, так и недостатки.

Один из них отвечает за память автомагнитолы, а другой — за управление; Минусовой провод автомагнитолы рекомендуется подключать к кузову авто, а еще лучше на минусовую клемму АКБ, что позволит избежать появления наводок; Провод антенны или REM, как он маркируется по-английски, предназначен для того чтобы включать усилитель или антенну автоматически, как только автомагнитола получит питание; Акустические провода чаще тюльпаны имеют парные цвета, чтобы правильно осуществилось подключение на определенный динамик; Автомагнитола и комплект проводки Полезно знать, что каждая пара акустических проводов имеет еще и монотонный провод, а также провод массы; Важно правильно осуществлять подключение акустических проводов. Процедура осуществляется при помощи особого мультиметра, оснащенного девятивольтной батарейкой и звуковым сигнализатором. Разборка центральной консоли.

К соответствующим выходам на ней нужно подключить кабель питания, штекер, к которому подключены динамики, антенна. Фиксируем кронштейн к корзине по меткам струбциной, сверлим дырочки, клепаем или закручиваем саморезы изнутри. Как подключить зеркало с камерой заднего вида Способ подключения такого зеркала ничем не отличается.

Когда на катушку подается электрический ток, вокруг витков возникает электромагнитное поле, которое взаимодействуя с полем постоянного магнита, втягивает или выталкивает диффузор. Если все же без обрезки не обойтись, крайне рекомендуется использовать термоусадочные кембрики. Все автомагнитолы можно условно разделить на несколько категорий.

Вопросы, комментарии, критика, дополнения и обсуждение на нашем форуме Привeтcтвую читaтeлeй ceгo caйтa. Экономить на проводке не нужно. Но стоит понимать, что при такой схеме подключения АКБ станет очень быстро разряжаться аудиосистема, по сути, постоянно находится в режиме ожидания и потребляет энергию. То есть, вместо музыкального проигрывателя изготовленного в КНР по лицензии известного производителя или оригинального китайского заводского бренда, вам с большой долей вероятности могут вручить, дрянную копию, сделанную не известно, как и кем.

Особенности китайских автомагнитол

Встроенный Bluetooth-адаптер. Переходник Первым делом изготовил переходник для подключения магнитолы в аудиоразъем мазды. Процедура осуществляется при помощи особого мультиметра, оснащенного девятивольтной батарейкой и звуковым сигнализатором. Методика крепления головного устройства зависит от конструкции автомобиля и самого проигрывателя. С уcтaнoвкoй тoжe нe вce глaдкo.

При необходимости систему можно синхронизировать с мобильным гаджетом или планшетом, что позволит считывать данные со сторонних устройств. Именно на этом этапе и допускается большинство ошибок. Все зависит от размеров транспорта и особенностей его конструкции. Собирать все в Поднебесной, включая магнитолы, очень дешево. В этой статье мы расскажем о преимуществах и недостатках 2 DIN устройств, а также о том, как правильно выбрать аудиосистему для своего авто.

Процесс установки и подключения автомагнитолы

Как показывает практика и отзывы множества автовладельцев, для них не составляет большого труда своими руками установить подобное оборудование.

Стандартный метод подачи питания и активации камеры осуществляется через фонари заднего хода. Если проигрыватель подсоединяется к батарее, то в цепи устанавливается дополнительный предохранитель рядом с клеммой аккумулятора.

Второй метод подключения позволяет активировать систему наблюдения вне зависимости от заднего хода.

Там просто пластиковые защелки. Выбор рамки осуществляется в соответствии с моделью авто, а также годом выпуска. Пo итoгу вce этo бaрaxлo и cмeнилocь нe Кeнвуд.

Еще по теме: Электрификация участка

Особенности китайских автомагнитол

Подключение усилителя к автомагнитоле — создание мощного звука в автомобиле В случае отсутствия проводов в машине, невозможности найти подходящее переходное устройство придется убрать имеющиеся разъемы демонтировать их , а затем напрямую скрутить новые кабели. Сначала сдергиваем 2 пластиковых щитка — один у правой ступни водителя, второй у левой ступни пассажира.

Фронтальная камера уже интегрирована в корпус изделия и подключения не требует. Имeннo вo врeмя пoиcкa кaмeры нa Али, пoиcкoвик внeзaпнo выдaл эту бaлaлaйку.

Схема подключения автомагнитолы своими руками

Кстати, примерно после получаса такой «камасутры» вас, наверняка, начнут посещать мысли о покупке новой автомобильной антенны для радио. Имeннo вo врeмя пoиcкa кaмeры нa Али, пoиcкoвик внeзaпнo выдaл эту бaлaлaйку. Для обеспечения устойчивого приема радиосигнала применяется дополнительный усилитель, расположенный в коммутационной цепи. Если вы цените хорошее качество звучания, то также обратите внимание на мощность выхода. Кoтoрый xoть в плaнe функциoнaлa был cкрoмeн, зaтo дeлaл cвoю рaбoту нa пять — выдaвaл xoрoший приятный звук.

Competition Моноблочные автомобильные усилители Bluetooth, Trauma Car Audio. – TRAUMA CAR AUDIO

Гарантийная политика

Trauma Car Audio гарантирует отсутствие дефектов своей продукции в течение двух (2) лет. Настоящая гарантия не подлежит передаче и распространяется только на первоначального покупателя у авторизованного дилера Trauma Car Audio. Гарантия не распространяется на повреждения, вызванные следующими причинами: злоупотреблением, неправильным использованием, авариями, повреждением водой или любой элементарной причиной повреждения, стихийными бедствиями, модификацией продукта или небрежным обращением, несоблюдением инструкций по установке, работой с сопротивлением ниже рекомендуемого, несанкционированным ремонтом. попытки, введение продавца в заблуждение. Эта гарантия также не распространяется на косвенные или случайные повреждения и не распространяется на расходы по демонтажу или повторной установке устройства (устройств). В случае возникновения каких-либо неисправностей или дефектов, когда требуется гарантийное обслуживание, Trauma Car Audio (по своему усмотрению) бесплатно отремонтирует или заменит дефектный продукт новым или восстановленным продуктом. Косметические повреждения, вызванные естественным или случайным износом, не покрываются гарантией.

Правила ремонта

Trauma Car Audio имеет эксклюзивное соглашение с Amp Medics на ремонт или замену всех наших усилителей. Все претензии по гарантии должны сопровождаться оригинальным счетом-фактурой для подтверждения гарантийного обслуживания. Если вам необходимо отправить усилитель на ремонт или обмен, отправьте нам электронное письмо по адресу [email protected] и отправьте товар по адресу: Amp Medics 12121 Little Rd # 298 Hudson, Fl 34667 United States.

Политика возврата

Возврат принимается для полного возмещения средств при условии, что это произойдет в течение 30 дней с момента покупки. Возврат или обмен не может быть предложен по истечении 30-дневного периода. Чтобы иметь право на возврат, ваш товар должен быть неиспользованным и находиться в том же состоянии, в котором вы его получили в оригинальной упаковке. Чтобы завершить возврат, нам требуется квитанция или подтверждение покупки. Существуют определенные ситуации, когда предоставляется только частичное возмещение, например, товар не в оригинальной упаковке, поврежден или отсутствует часть по причинам, не связанным с нашей ошибкой.

Возврат

После получения и проверки вашего возврата мы отправим вам электронное письмо, чтобы уведомить вас о том, что мы получили ваш возвращенный товар. Затем мы сообщим вам о статусе вашего возврата. Стоимость доставки не возвращается. Если ваш возврат будет одобрен, ваш возврат будет обработан, и кредит будет автоматически применен к вашей кредитной карте или первоначальному способу оплаты в течение семи рабочих дней.

Возврат товара

Чтобы вернуть товар, отправьте нам электронное письмо по адресу [email protected] и отправьте товар с подтверждением покупки по адресу: Trauma Car Audio, Inc  6710 Osteen Rd, Port Richey FL 34653, США. Вы будете нести ответственность за оплату стоимости доставки для возврата вашего товара. Стоимость доставки не возвращается. При отправке вашего товара вам следует подумать об использовании отслеживаемой службы доставки и о покупке страховки доставки. Мы не гарантируем, что получим ваш возвращенный товар.

Где я должен заземлить мой усилитель?

Во-первых, провод заземления должен быть такого же сечения, как и провод питания, и должен иметь прямой контакт с шасси/рамой автомобиля или с аккумулятором. Используйте кольцевую клемму на конце заземляющего провода, чтобы надежно закрепить его. Звездообразная шайба поможет вашему заземляющему проводу поддерживать надежный контакт.

Где можно установить усилитель?

Усилителям необходимо свободное пространство вокруг него для рассеивания скопившегося тепла, иначе он перегреется и отключится. Никогда не устанавливайте усилитель на корпус сабвуфера, вибрация от корпуса повредит усилитель. Обязательно установите монтажные кронштейны, прилагаемые к усилителю.

Мой amplifire настроен, но не включается, что не так?

Обязательно проверьте и отремонтируйте следующее.

* Проверьте наличие перегоревших предохранителей

* Правильно ли заземлен Amplifire?

* Приемник включен?

* Правильно ли подключен провод включения?

* Работают ли другие электрические компоненты вашего автомобиля?

* При установке нескольких усилителей пробовали ли вы включать по одному усилителю за раз?

* Кабель питания от аккумулятора надежно подсоединен с обоих концов?

* Надежно ли подсоединены кабели заземления к шасси/из коробки с чистым электрическим соединением?

* Входной переключатель установлен на правильный источник? (Bluetooth / RCA)

 Если ответ на все эти вопросы положительный, но ваш усилитель по-прежнему не включается, выполните следующую проверку, прежде чем вызывать специалистов.

* Снимите встроенный предохранитель с кабеля питания.

* Отсоедините провод включения от усилителя.

* Подсоедините провод от удаленной клеммы усилителя к клемме питания, оставив кабель питания подключенным к усилителю.

* Замените предохранитель питания.

В это время должен включиться Amplifire. Если ваш amplifire не включается, скорее всего, у вас поврежден блок.

Руководство по установке автомобильного усилителя

В этом руководстве по установке представлены примеры установки и компоновки усилителя. Особенности установки будут зависеть от марки и типа кузова вашего автомобиля и приобретенного вами оборудования.

Прежде чем приступить к изучению этого более подробного руководства, вы можете посмотреть наше видео по установке усилителя, чтобы получить общее представление о том, что для этого нужно:

Автомобильные усилители не поставляются с проводкой. Вы должны предоставить силовую и заземляющую проводку усилителя, встроенный предохранитель, провод дистанционного включения, кабели RCA и провода динамиков.

Провода питания и заземления

Провода питания и заземления должны быть достаточно толстыми, чтобы удовлетворить потребность усилителя в электрическом токе, иначе усилитель не будет работать должным образом или выдавать номинальную мощность.

В инструкциях к вашему усилителю будут указаны рекомендации по размеру используемого провода. Или вы можете проверить Как определить лучший размер провода, чтобы сделать это самостоятельно. Не забудьте сначала измерить все расстояния, чтобы знать, какой длины провода брать.

Предохранитель, который защитит вашу систему

Предохранитель на основном кабеле питания, установленный примерно в шести дюймах от разъема аккумулятора, необходим для защиты провода, вашего автомобиля и вас от катастрофического пожара в случае короткого замыкания. Каждый производитель проводов оценивает допустимую нагрузку по току своего провода по-разному, но, как правило, для типичного участка длиной от 16 до 20 футов вы будете в безопасности, используя: -амперный предохранитель с проводкой 8-го калибра

Комплект проводки усилителя

Самый простой способ получить эти элементы — использовать комплект проводки усилителя, который включает соответствующие провода питания, заземления, включения и предохранителя.

Кабели RCA и провод динамика

Комплекты проводки усилителя часто не включают сигнальную проводку. Ваш усилитель получает входные сигналы с выхода ресивера, как правило, через кабели RCA. Кабели RCA бывают стереопарами разной длины.

При прокладке новых проводов динамиков от выхода вашего усилителя к динамикам подойдет провод любого сечения от 18 до 14 калибра. (Чем меньше номер калибра, тем толще провод.) Для сабвуферов используйте провода калибра от 16 до 12.

Где мне установить усилитель?

Используйте эти рекомендации, чтобы выбрать место для установки вашего усилителя. Продуманное место установки поможет вашей установке пройти гладко:

• Следуйте рекомендациям производителя по установке усилителя и убедитесь, что он безопасен. Ненадежный усилитель может вырваться из строя при аварии и травмировать кого-то, когда он пролетает через автомобиль.
• Усилитель должен находиться на расстоянии не менее трех футов от стереосистемы, чтобы избежать шума, излучаемого электрической системой автомобиля. Усилитель также может мешать приему стереосистемы AM/FM.
• Не прикрепляйте усилитель болтами непосредственно к металлическому корпусу автомобиля — это приведет к проблемам с шумом, например, к контурам заземления, которые гудят или гудят. Вы можете использовать резиновые втулки вокруг крепежных винтов, чтобы изолировать корпус. Или вы можете установить усилитель на деревянную доску или пластиковую панель и прикрепить ее к кузову автомобиля.
• Во время работы усилитель выделяет разрушительное тепло, которое поглощается его радиатором и излучается в сторону от схемы. Усилителю нужно несколько дюймов воздушного пространства вокруг него, чтобы оставаться как можно более прохладным. Никогда не устанавливайте усилитель вверх дном, так как рассеянное тепло будет возвращаться обратно в усилитель.
• Убедитесь, что у вас достаточно места для подключения проводки и регулировки элементов управления (усиление, кроссовер, усиление басов и т. д.).

Компактный усилитель для сабвуфера, установленный в укромном уголке багажника с большим пространством для охлаждения

Подходящие места для установки усилителя включают:

• На брандмауэре (со стороны пассажира)
  Плюсы: можно использовать короткие провода и патч-корды. Вам не придется снимать сиденье или лезть в багажник.
  Минусы: Сюда подходят только очень маленькие усилители. Это приближает ваш усилитель к некоторым распространенным источникам шума.
• В багажнике или в районе люка
  Плюсы: Много места для больших усилителей. Рядом с задними динамиками. Легкий доступ к элементам управления усилителя.
  Минусы: вы жертвуете грузовым пространством. Требуются более длинные провода и патч-корды.
• Под сиденьем
  Плюсы: Ближе к приемнику, поэтому вы можете использовать более короткие патч-кабели и сигнальные кабели, которые менее подвержены шуму и ухудшению сигнала. Ближе к передним динамикам, так будет проще провод к ним протянуть. Грузовое пространство не принесено в жертву.
  Минусы: Возможно, вам придется снять сиденье для установки. Предупреждение: снятие сиденья может привести к деактивации системы SRS (подушки безопасности) вашего автомобиля. Подойдут только маленькие усилители. Усилитель должен быть защищен от попадания воды от дождя или снега на обувь.

Куда проложить провода для моего усилителя?

Вся системная проводка должна быть скрыта в целях безопасности и для придания вашей установке красивого законченного вида. Провода должны быть закреплены так, чтобы они не мешали безопасной эксплуатации автомобиля. В зависимости от места, которое вы выберете для своего усилителя, может потребоваться прокладка проводки под приборной панелью, накладкой на пороге двери, обивкой стойки или обшивкой кузова.

Инструменты для отделки панелей Bojo

Приведенные ниже инструкции в общих чертах касаются того, какие панели необходимо снять и как они обычно снимаются. Часто панели могут быть загнуты по краям. Вам, вероятно, также потребуется удалить несколько винтов и удерживающих зажимов. Чтобы предотвратить повреждение, всегда соблюдайте осторожность при снятии панелей — полезно использовать инструмент для панелей.

Снятие накладки с двери

Накладки обычно снимаются, поддевая края, чтобы освободить защелки. Некоторые автомобили будут иметь винты, которые необходимо будет удалить.

Снятие ремня безопасности

Ремень безопасности может находиться на панели, которую необходимо снять. Большинство крышек креплений ремней безопасности отрываются. Крепление ремня безопасности крепится большой гайкой или болтом.

Снятие облицовки стойки

Снимите ремень безопасности, если он есть. Снимите крышки винтов, винты и пластиковые фиксаторы, если они имеются. Подденьте края панели, чтобы снять ее.

Снятие кикпанели

Найдите винты и фиксаторы, которые нужно снять. Подденьте края панели, чтобы освободить и снять ее.

Прокладка провода за приборной панелью

При прокладке провода за или под приборной панелью всегда закрепляйте его пластиковыми стяжками. Убедитесь, что провод не мешает движущимся частям, чтобы обеспечить безопасную эксплуатацию автомобиля.

Как установить усилитель

Разобравшись со всеми этими справочными материалами, пора приступать к работе. Соберите свое снаряжение и инструменты, может быть, друга и газировку, и дайте себе достаточно времени.

Шаг 1 — Отсоедините аккумуляторную батарею

Включите стояночный тормоз и отсоедините отрицательную клемму от аккумуляторной батареи во избежание короткого замыкания или поражения электрическим током.

Шаг 2 — Установите усилитель

Установите усилитель в выбранном вами месте.

Шаг 3 — Установите провод питания

Провод питания из комплекта проводки вашего усилителя (обычно длиной 16-20 футов) должен проходить от аккумулятора, через брандмауэр вашего автомобиля, через корпус автомобиля к усилителю. Найдите неиспользуемую втулку в брандмауэре или ту, через которую уже проходят провода или кабели и в которой достаточно места для силового провода.

Протяните провод питания от комплекта проводки усилителя через отверстие в брандмауэре автомобиля, используя втулку или втулку, чтобы изоляция не царапалась о металл.

Если вы не можете найти существующую втулку, вам придется просверлить отверстие в брандмауэре. Убедитесь, что вы не просверлили электрические или газовые линии — проверьте обе стороны брандмауэра. Используйте втулку, чтобы защитить провод от износа и короткого замыкания, когда он проходит через отверстие.

Предохранитель, установленный на силовом проводе и закрепленный в моторном отсеке рядом с аккумуляторной батареей.

Шаг 4 — Установите держатель предохранителя

На силовом проводе вашего комплекта проводки усилителя может быть установлен держатель предохранителя. Если да, перейдите к шагу 5. Если нет, найдите подходящее место рядом с аккумулятором, чтобы разместить держатель предохранителя (входит в комплект) — лучше всего на расстоянии менее 6 дюймов от аккумулятора. Имейте в виду: даже после перегорания предохранителя , короткий отрезок кабеля между аккумуляторной батареей и держателем предохранителя все еще будет находиться под напряжением и потенциально может возгораться в случае аварии Закрепите держатель предохранителя в подходящем месте с помощью винта или кабельной стяжки, чтобы он не болтался болтаться или болтаться.

Отрежьте короткий кусок от конца провода питания (чтобы покрыть расстояние от аккумулятора до держателя предохранителя) и снимите изоляцию с обоих концов с помощью инструмента для зачистки проводов. Обожмите клеммное кольцо (входит в комплект) на один конец короткого отрезка провода, а на другой конец прикрепите держатель предохранителя. Снимите изоляцию с конца силового провода, ведущего в салон, и подсоедините его к другому концу держателя предохранителя.

Многоамперные установки

При питании нескольких усилителей вы прокладываете один силовой кабель большого сечения от аккумулятора к распределительному блоку, а затем подключаете кабель меньшего сечения от блока к каждому усилителю. Такое расположение сводит к минимуму потенциальные проблемы с шумом и обеспечивает аккуратный внешний вид вашей установки. Убедитесь, что основной силовой кабель достаточно толстый, чтобы выдержать общий ток, потребляемый всеми усилителями.

Ознакомьтесь со схемой подключения нашего усилителя, чтобы увидеть, как проводка подключается в типичной системе с 2 усилителями.

Шаг 5 — Подсоедините провод питания

Подсоедините кабель питания к положительной клемме аккумулятора (не непосредственно к самой клемме аккумулятора). Для батарейных столбов, устанавливаемых сверху, наиболее распространенным способом сделать это является обжатие кольцевой клеммы на конце силового кабеля (многие кабели в комплектах проводки поставляются с уже прикрепленными). Снимите гайку клеммы аккумулятора, наденьте кольцо кабеля питания на болт, которым клемма аккумулятора крепится к штырю аккумулятора, и заверните гайку. Для автомобилей GM с боковой стойкой мы предлагаем прекрасно работающие клеммные адаптеры.

Проволочный жгут обеспечивает дополнительную защиту провода от высокой температуры внутри моторного отсека. Если в ваш комплект входит жгут проводов, проденьте его по кабелю питания, пока он не достигнет брандмауэра, и обрежьте его по размеру. Наденьте еще один кусок на короткий силовой провод, идущий от держателя предохранителя к аккумулятору.

Шаг 6 — Заземляющий провод: самое важное соединение из всех

Как можно ближе к месту расположения усилителя найдите болт на металлической раме вашего автомобиля, чтобы использовать его для заземления. Если вы не можете найти подходящий заземляющий винт или болт, просверлите для него отверстие — будьте осторожны, чтобы не просверлить проводку, бензобак, газовую или тормозную магистраль. Обожмите кольцевую клемму (обычно входящую в комплект усилителя) к короткому отрезку заземляющего кабеля (также входящего в комплект).

Соскребите всю краску и тщательно очистите место болта, а затем плотно прикрутите клемму к металлическому шасси автомобиля так, чтобы заземление было оголенным металлом. Используйте стопорную шайбу, звездообразную шайбу, дополнительные винты и любой другой метод или устройство, которые сделают это соединение плотным, чистым и электропроводным. Многие люди даже покрывают окончательное соединение силиконовым герметиком, чтобы предотвратить коррозию.

Неправильное или слабое заземление является причиной №1 проблем с усилителем.

Шаг 7 — Подсоедините провод дистанционного включения

Провод включения (также называемый проводом дистанционного управления) расположен за стереосистемой. На стереосистемах вторичного рынка это обычно сине-белый провод. Дистанционный провод «сообщит» вашему усилителю, чтобы он включался всякий раз, когда включается стереосистема (обычно всякий раз, когда автомобиль включен). Чтобы добраться до этого провода, вам придется снять стереосистему. Пошаговые инструкции по снятию автомобильного радиоприемника см. в справочнике Crutchfield MasterSheet™ для конкретного автомобиля или в нашем руководстве по установке автомобильного магнитолы.

Найдите провод дистанционного включения за радиоприемником (обычно это сине-белый провод) и подключите к нему провод включения из комплекта проводки усилителя.

Снимите изоляцию с небольшого участка этого провода, идущего от радиоприемника, и провода включения, входящего в комплект проводки, и соедините их вместе с помощью пайки, обжимного соединителя или Posi-разъема.

Сигнал включения +12 вольт постоянного тока. Если, как и заводское радио, ваше радио не имеет выхода для дистанционного включения, вы можете получить сигнал включения из блока предохранителей вашего автомобиля. Из-за низкого потребления тока вы можете подключить свой провод включения практически к любой выходной клемме с предохранителем, например, к самой радиостанции, если он включается только при включенном автомобиле. Использование разъема Add A Fuse и предохранителя от 2 до 10 A упростит это подключение.

Вам нужно будет проложить провод включения к усилителю через кузов автомобиля — зачастую проще всего проложить провод включения с кабелями RCA (следующий шаг), но вы также можете проложить его с проводом питания после он проходит через брандмауэр. Кабели питания и кабели RCA должны проходить на противоположных сторонах автомобиля, чтобы снизить уровень шума, но это не имеет значения, если провод включения имеет низкий ток.

Шаг 8 — Подсоединение сигналов

Если ваш встроенный в приборную панель ресивер имеет выходы предусилителя (RCA), подключите к ним соединительные кабели RCA. Проложите соединительные кабели к противоположной стороне автомобиля от силового кабеля. Важно максимально отделить соединительные кабели от проводов питания, чтобы избежать возможных проблем с шумом. Теперь можно частично переустановить магнитолу в приборную панель. Избегайте полной переустановки, если это возможно, на случай, если вам понадобится решить проблему позже.

Если вы используете штатную магнитолу без RCA-выходов, вы можете получать входные сигналы усилителя от заводской проводки динамиков. Динамики будут получать сигнал от нового усилителя, что оставляет выходы радиоприемника доступными для использования для входов усилителя. Есть два способа сделать это: получить преобразователь линейного выхода (LOC), который будет регулировать сигнал уровня динамика для входа вашего усилителя, или получить усилитель с входами уровня динамика. Вы обрезаете заводские провода динамиков за магнитолой и подключаете провода, идущие от магнитолы, к входам LOC или усилителя.

Преобразователь линейного выхода Scosche SLC4

Узнайте больше о преобразователях линейного выхода.

Шаг 9 — Проводка динамиков

Теперь вам нужно обеспечить способ передачи музыки от вашего нового усилителя к динамикам. Лучший способ сделать это — проложить новый провод динамика от каждого выхода усилителя к каждому динамику. Используйте провода 14-го или 16-го калибра для динамиков, 12-го или 14-го калибра для сабвуферов. Сигналы уровня динамиков не очень подвержены помехам, поэтому можно прокладывать провода динамиков рядом с силовыми кабелями.

Бег по проводам — это поиск наилучшего пути. Здесь мы протягиваем пучок проводов динамиков через заднее сиденье к усилителю в багажнике.

Каждый провод дверных динамиков необходимо пропустить через резиновую прокладку или чехол вокруг петли, чтобы защитить провода от непогоды или от защемления дверью. На пути может быть заглушка Molex или подобное препятствие, но обычно вы можете найти место, чтобы просверлить отверстие, достаточно большое, чтобы пройти через него. Отсоедините или обрежьте заводские провода динамиков и подключите новые провода непосредственно к каждой клемме динамика.

Важно соблюдать правильную полярность проводки динамика. Это означает, что каждая положительная клемма усилителя подключается к положительной клемме динамика — и то же самое касается отрицательных клемм. Это гарантирует, что ваши динамики будут работать в механической фазе — все диффузоры динамиков движутся в одном направлении с сигналом одного типа — и будут звучать сбалансированно при совместном воспроизведении. Положительные и отрицательные клеммы каждого динамика должны быть помечены, но если нет, то положительная клемма обычно будет шире, чем отрицательная.

Используйте заводскую проводку динамиков

Еще один и гораздо более удобный способ передачи активного сигнала от усилителя к динамикам — это проложить провода динамиков к жгуту, который находится за ресивером, где все подключения динамиков вашего автомобиля доступны через один разъем. место. Вы отрезаете каждый провод динамика от жгута ресивера и снова подключаете его к проводу динамика, идущему от усилителя. Затем сигнал может поступать от усилителя к динамикам по оригинальной заводской проводке автомобиля. Этот метод будет хорошо работать в системах со среднеквадратичной мощностью до 75 Вт на канал, но для более мощных систем было бы лучше прокладывать новые провода динамиков непосредственно от усилителя к каждому динамику.

Ознакомьтесь с разделом Как подключить усилитель к заводской стереосистеме, чтобы узнать, как это можно сделать.

Шаг 10 — Подсоедините все провода

Аккуратно обрежьте или обрежьте каждый провод и подключите его к усилителю. Делайте плавные изгибы проводов, а не резкие изгибы, которые могут защемить. Многие люди вырезают небольшие щели в ковровом покрытии своего автомобиля и прокладывают провода под ним для скрытой установки, которая выглядит аккуратной на заводе. Для этого пригодится проводная змея. Прикрепите провода к змее, протяните ее под и через то место, где вы хотите, чтобы ваши провода проходили, и протяните их.

Кабели RCA, проложенные через щели в ковре автомобиля и подключенные к сигнальным входам усилителя

Шаг 11 — Включение его

Проверьте всю проводку, от аккумулятора и ресивера до усилителя и динамиков, убедившись в каждом подключении. плотно и надежно, без торчащих жил, которые могут вызвать короткое замыкание. В частности, убедитесь, что заземление плотное и надежное. Установите все усиления усилителя на минимум и выключите все фильтры и любое усиление низких частот или эквалайзер, которые могут быть у него. Убедитесь, что главный предохранитель правильно установлен в держателе. Затем снова подключите отрицательный кабель аккумулятора вашего автомобиля.

Включите машину, затем включите радио. Убедитесь, что усилитель включен (возможно, где-то на нем есть индикатор). Включите музыку и увеличьте громкость настолько, чтобы вас было слышно. Теперь убедитесь, что звук исходит из каждого динамика и/или сабвуфера в вашей системе. Если все звучит правильно, вы можете закончить переустановку стереосистемы и всех панелей вашего автомобиля, а затем перейти к шагу 12.

Шаг 12 — Настройка усиления усилителя

Установка усиления вашего усилителя или входной чувствительности соответствует уровень входного сигнала с уровнем выходного сигнала ресивера, что приводит к максимальной музыке без искажений и минимальному фоновому шуму.
