Подъемный механизм для кровати 160х200 схема монтажа: Кровать с подъемным механизмом своими руками: чертежи и размеры 160х200

Сборка кровати с подъемным механизмом, видео инструкция, обзор процессов

Иметь удобную и красивую кровать мечтает каждый, но для малогабаритного жилья сложно подобрать модель, которая одновременно отвечала бы всем этим требованиям. Здесь важно рационально использовать ограниченную площадь комнаты, поэтому стоит обратить внимание на вариант с подъемным механизмом. Самостоятельная сборка кровати с подъемным механизмом по инструкции на видео является вполне доступным процессом.

Содержание

1. Что потребуется для работы
2. Этапы сборки
3. Сборка основания
4. Монтаж ножек
5. Монтаж угловых стяжек
6. Крепление подъемного механизма
7. Монтаж рамы и матрасодержателей
8. Возможные трудности
9. Видео

Что потребуется для работы

Наличие удобной кровати позволяет человеку высыпаться и восстанавливать силы перед новым днем. Если спальня не отличается большими размерами, не стоит огорчаться. Достаточно выбрать кровать с подъемным механизмом, для которого характерны компактные размеры, высокий комфорт и оригинальный дизайн. Причем, стоимость такой мебели может быть разной, поэтому можно подобрать вариант на любой кошелек. А чтобы сэкономить еще больше, стоит проанализировать, как собирают такие конструкции профессионалы, и сделать то же самое.

Схема сборки кровати с подъемным механизмом достаточно проста, но вначале следует узнать основные достоинства подобной мебели. Изделия такого плана обеспечивают человека комфортом во время отдыха и сна, но при этом не занимают много свободного места в комнате. Подъемный механизм крепится на вместительный короб, внутри которого можно хранить постельное белье, покрывала. Таким образом, при маленькой площади можно решить проблему хранения постельных принадлежностей. По этим причинам кровати с подъемным механизмом так популярны среди владельцев небольших по площади городских квартир.

Для самостоятельной сборки подобной конструкции понадобится такие инструменты и материалы:

• метизы;
• набор отверток, накидной гаечный ключ, шуруповерт;
• гаечный ключ;
• измерительная рулетка;
• строительный уровень;
• молоток;
• лист бумаги, простой карандаш.

Таким образом, для работы не потребуется дорогостоящего оборудования или редких инструментов, что существенно облегчает подготовительный этап.

Этапы сборки

Весь процесс сборки состоит из нескольких важных этапов:

• монтаж короба и основания;
• крепление ножек при необходимости;
• монтаж угловых стяжек;
• установка подъемного механизма;
• монтаж траверса;
• монтаж рамы и матрасодержателей.

Сборка основания

В инструкции по сборке кровати с подъемным механизмом указаны все процессы работы. На первом этапе понадобится:

• извлечь все элементы будущей конструкции из упаковочной пленки, осмотреть их на предмет наличия дефектов. Если один из элементов имеет дефект, его потребуется заменить. Каркас с трещинами вряд ли будет надежен и безопасен для сна;
• разложить царги по назначению на полу стороной с отверстиями кверху;

Далее нужно собрать основание, периметр конструкции, состоящий из головной спинки, трех царг. Для этого потребуется:

• соединить царги между собой при помощи крепежных элементов, а затем навесить на собранный своими руками короб изголовье кровати;
• для фиксации отдельных элементов конструкции в единое целое потребуется воспользоваться шуруповертом и винтами.

Отметим, что в некоторых моделях могут применяться силовые элементы продольного характера. К примеру, цельные продольные стяжки, а также уголки или кронштейны, которые фиксируются на каркасе с помощью винтов. Это важно учесть в процессе работы.

Сборка корпусаДля удобства сборки каркас кровати Селена выполнен из полусобранных блоков:
1 — Фасадная часть, 2 — Изголовье, 3 — Левая планка, 4 — Правая планка, 5 — Поперечина, 6 — Продольная планка.

Монтаж ножек

Опоры конструкции фиксируют на каркасе с применением специальных площадок, располагающихся на самих продольных элементах, или прикручивающиеся отдельно на царги. Затем прикрепляют полки, уголки в верхней части царг. Некоторые модели кроватей не имеют отдельно стоящих опор, вместо которых применяется цельная боковина.

Специалисты настаивают, что дожимать винты сразу не стоит, ведь в дальнейшем потребуется выровнять царги, полки, уголки в перпендикулярной плоскости. Механизм подъема крепят на следующем этапе работы.

Монтаж угловых стяжек

Этот процесс выполняется после крепления опор на кровать и необходим для придания конструкции большей надежности, устойчивости. Каждая из угловых стяжек состоит из 5 деталей:

• самой стяжки;
• 2-х футорок;
• 2-х болтов с потайной головкой.

Для работы потребуется воспользоваться сверлом 10 мм, отверткой, шестигранником или молотком. При необходимости разобрать конструкцию, наличие стяжки позволит без труда отсоединить детали одну от другой.

Угловая стяжка

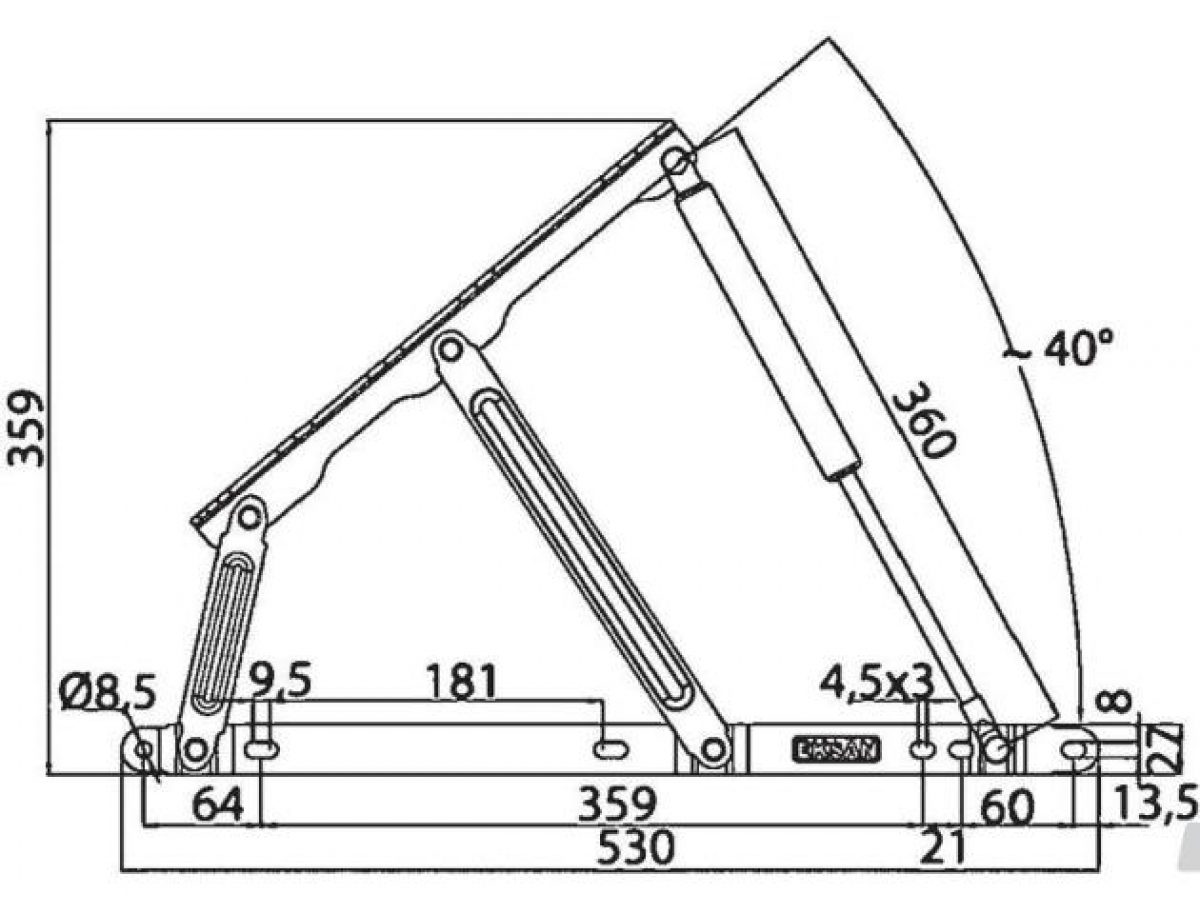

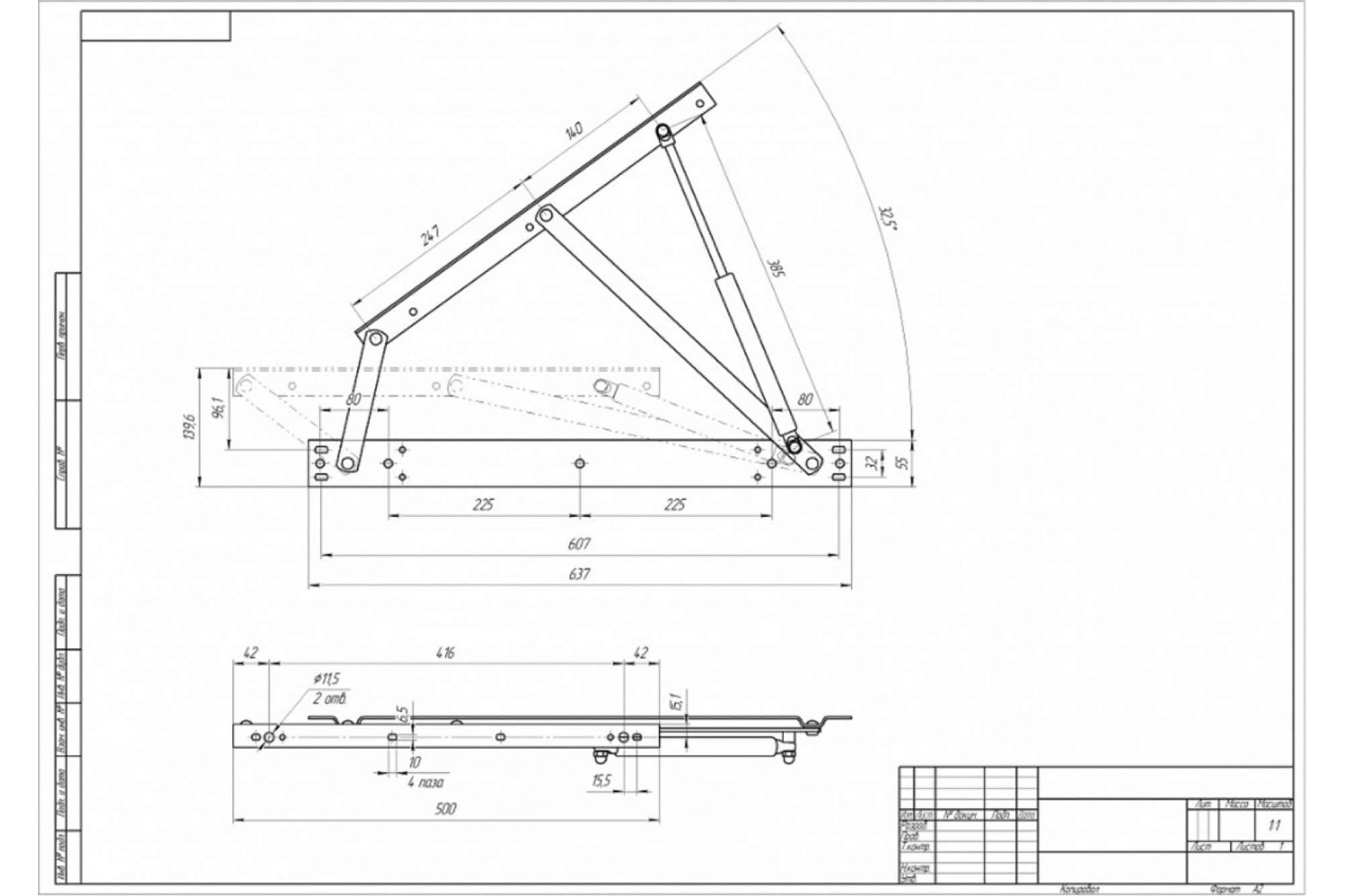

Крепление подъемного механизма

На следующем этапе работы следует выполнить установку и крепление подъемного механизма на кровать. Крайне важно не допустить ошибку при его размещении и определении сторон, ведь в противном случае плавная работа механизма будет нарушена. Для этого потребуется:

• зафиксировать каркас кровати на механизме подъема. Используйте для этих целей винты. Прежде чем затянуть крепления окончательно, обязательно выровняйте зазоры между каркасом и основанием;
• Уточнить необходимый уровень силы для управления модели. Установку агрегата в подъемный механизм следует выполнять своими руками цилиндром вверх, используя гайки со стопорным кольцом, фторопластовые шайбы;
• затянуть гайки до упора, а затем немного ослабить крепление, оставив минимальный люфт. Работу механизма подъема стоит проверить несколько раз.

Крепление подъемного механизма

Монтаж рамы и матрасодержателей

На каркас кровати стоит установить комфортабельные в использовании ручки для беспроблемного управления конструкцией, а также ограничитель для матраса. Завершить все работы нужно монтажом дна кровати и надеванием чехла на ее периметр.

Если основание состоит из ламелей (от 15 до 25 штук в зависимости от модели), их потребуется забить в специальные держатели при помощи молотка. Каждая ламель фиксируется с обеих сторон, поэтому процесс может занять некоторое время. Теперь вы знаете, как собрать кровать с подъемным механизмом, поэтому это задание не вызовет трудностей.

Установка ламелей

Возможные трудности

Конечно, профессионалы с большим опытом сборки разного рода мебели с легкостью справляются со сборкой кроватей с подъемным механизмом. Но у новичков в этом деле могут возникнуть некоторые трудности, с которыми можно ознакомиться в таблице.

Возможные трудности	Решение проблемы
Необходимость в сверлении отверстий	Отверстия под крепежные элементы потребуется выполнить в разных частях конструкции. Особенно важно, правильно организовать их в спинке кровати для ее надежной фиксации на каркасе. Для создания отверстий потребуется шуруповерт, а крепят изголовье с помощью винтов.
Сборка и установка газлифта	Сам процесс монтажа довольно сложный, поэтому выполнять работу нужно без спешки, аккуратно, последовательно. Важно соблюдать симметрию в работе, придерживаться мер безопасности.
Промахи в нанесении разметки на каркас кровати	Ошибка на данном этапе сведет на нет все старания, поэтому стоит заранее прочесть инструкцию по сборке от производителя данной модели. Также можно поинтересоваться мнением опытных мебельщиков.

Помните еще несколько важных моментов:

• дефекты любого характера (сколы, трещины), которые стали следствием самостоятельной установки механизма подъема, не являются гарантийными;
• время, которое будет затрачено на выполнение работы своими силами, не будет кем-либо компенсировано;
• если в скором времени подъемник выйдет из строя, затраты на его ремонт не будут компенсированы, если будет доказано, что поломка стала следствием небольшого опыта в вопросах самостоятельного монтажа подобных агрегатов.

Еще продемонстрируем поэтапную сборку кровати с подъемным механизмом по инструкции на видео, представленном ниже. После его просмотра у вас точно не возникнет трудностей в работе.

Видео

расчет и установка своими руками

Главная » Своими руками

На чтение: 5 минРубрика: Своими руками

Содержание

1. Купить или сделать
2. Разновидности механизмов подъема
3. Нюансы выбора газлифтов
4. Установка подъемников

Привет, дорогие друзья! Сегодня хочу поговорить с вами о том, как установить подъемный механизм для кровати своими руками, для чего он нужен, что потребуется для сборки и монтажа и не только.

Кровати, оснащенные подъемным механизмом, встречаются в обычных моделях, так и в трансформерах. Яркими примерами можно назвать столы-кровати, а также недавно обсуждаемый шкаф-кровать с элементами трансформации. Такие кровати представляют собой ровную основу, под которой находятся отсеки для хранения разных вещей.

За счет встроенного механизма можно поднимать эту самую основу или сдвигать ее в сторону, открывая тем самым себе доступ к внутреннему пространству. Это как открыть капот или крышку багажника на машине.

Купить или сделать

В теории самостоятельно сделать необходимый вам механизм подъема можно. Для этого потребуются соответствующие чертежи, выверенные размеры, инструкция, в которой прописана установка и тот, как сделать все без ошибок.

[adv1]

Но на практике советую обойтись без этих сложных и лишних манипуляций. Сильно сэкономить, сделав откидной механизм самостоятельно, вы не сможете. Для сборки потребуются отдельные компоненты, цена которых в сумме не так уж сильно отличается от готового механизм, изготовленного проверенным производителем и с четко выверенными размерами, параметрами и характеристиками. В заводских механизмах просчитано, для каких размеров и параметров кровати подойдет та или иная модель. Это дает возможность подобрать нужный вариант, если у вас односпальная, полуторная или двуспальная кровать, сама основа деревянная, из ДСП или из металла, а размеры спального места 160х200 или 180х200, к примеру.

Куда важнее разобраться в том, как собрать или как установить готовый комплект подъемного механизма.

Разновидности механизмов подъема

Чтобы понять принцип работы, которым оснащен трансформер на вашей кровати, нужно определить тип используемого механизма для подъема.

Нынешний рынок мебельных изделий предлагает несколько вариантов подъемников. Они предназначены для кроватей разных конфигураций, стиля и дизайна.

В зависимости от принципа работы, выделяют 3 группы.

[adv2]

• Ручные механизмы с петлями. Самые простые и дешевые варианты, завоевавшие популярность около 40 лет назад. Сейчас кровати с этим механизмом подъема встречаются редко, поскольку для трансформации требуется прикладывать большие усилия. Весь вес кровати фактически поднимается вручную. В настоящее время петли ставят на недорогих моделях, они часто требуют ремонт, не выдерживают активной эксплуатации;
• Пружинные системы. Удобные, простые в эксплуатации. В современном мебельном производстве наиболее часто применяются именно на недорогих кроватях. Для подъема нужно немного усилий, но ребенок с ним справиться вряд ли сможет. Примерно каждые 5 лет пружины подлежат замене, поскольку растягиваются;
• Газлифты. Это механизмы, где используются газовые амортизаторы. Самые современные, совершенные и простые в применении. Практически не нуждаются в прикладывании усилий. Работают очень плавно, не создают шум, могут зафиксировать кровать в поднятом состоянии. При правильном выборе, газлифт может служить около 10 лет. По цене самые дорогие.

Вы сами должны решить, какой именно механизм использовать для шкаф кровати, детской мебели или своего собственного дивана. Но учтите, что экономия на механизме себя не оправдывает. Лучше сразу взять качественное и удобное в эксплуатации изделие.

Нюансы выбора газлифтов

Давайте будем объективными. Именно газлифты являются самым предпочтительным вариантом для установки на кровать подъемного механизма.

Если кровать собирается с нуля своими руками, лучше заранее рассчитать примерный вес конструкции, и сделать запас в 30-50 килограмм. Исходя из планируемой нагрузки на подъемники, подбирается нужный комплект и даже необходимое количество. Каждый амортизатор рассчитан на определенную предельную нагрузку. Но не нужно выбирать устройства с грузоподъемностью, равной массе самой кровати. Обязательно нужен определенный запас прочности, иначе механизм может не выдержать или очень быстро выйдет из строя, поскольку будет работать в условиях повышенной нагрузки.

На кровати выполняется разметка под крепление механизмов. Рекомендуется монтировать устройства на расстоянии не менее 40 мм от каждого края опорных конструкций.

Вообще в комплекте с подъемниками производители всегда прикладывают инструкцию по монтажу. Если же ее не оказалось, всегда есть возможность посмотреть фото и видео рекомендации.

Установка подъемников

Еще одним вспомогательным источником станет дальнейшая инструкция. Она носит общий характер, но описывает наиболее распространенный и универсальный принцип монтажа подъемников.

Установка предусматривает выполнение таких действий:

• Сначала собирается непосредственно сам короб кровати. Ведь именно к нижнему корпусу и будет осуществляться крепление механизма;
• Собирается сам подъемник, если он не цельный, либо в комплекте идет по деталям;
• Устройство фиксируется на боковой панели. Вообще оптимально взять готовый механизм подъема уже в сборе. Собирать такие девайсы своими руками сложно, для этого нужен опыт и знания;
• Теперь само спальное место соединяется с подъемником. Возможно тут потребуется помощь, поскольку фиксация осуществляется в поднятом состоянии основания.

На этом установка считается завершенной. Обязательно проверьте работоспособность подъемного устройства, выполните несколько процедур подъема и опускания, убедитесь, что газлифт надежно фиксируется в поднятом состоянии.

Главный аспект, обеспечивающий правильную установку и дальнейшую эксплуатацию любого типа подъемного механизма для кровати, заключается в правильном расчете грузоподъемности и в выборе необходимого места для крепления.

Поскольку каждая кровать имеет индивидуальные характеристики, общих для всех рекомендаций не существует. Зато существует большой ассортимент подъемников, которые учитывают не только финансовые возможности покупателя, но и конкретные требования, эксплуатационные параметры и предполагаемую нагрузку.

Механизмы подъема и трансформации применяются повсеместно. Взять хотя бы раскладные кресла-кровати или же преимущественно детскую кровать-чердак, где также простыми движениями образуются полноценные спальные места, раскрываются дополнительные возможности мебели.

Кровати с подъемниками откровенное удобные и функциональные. Это те же стандартные кровати, но с расширенными возможностями. Альтернативой им могут служить модели с выдвижными ящиками.
