Большой обзор 4 маленьких USB Type-C переходников от CABLETIME, включая редкий вариант Type C мама

1) Type C мама — Type A папа C012 — $2.04

2) Type A мама — Type С папа C011 — $1.81

3) Type C мама — microUSB папа C006 — $1.81

4) T-образный, Type C в Type С + Audio 3.5mm C018 — $2.41

Прямо на странице товара есть купон 1 от 1.01

Проверим скорости и поддержку USB OTG. Сразу под катом картинка крупнее и пояснения.

Особенно меня интересовал №3, хоть он, очевидно, и на USB 2.0 скорости. Потому, что дома доля Type С гаджетов всё увеличивается, но при этом microUSB, очевидно, ещё очень долго будет актуален. Особенно для относительно маложрущих устройств (и, значит, редко заряжаемых). Дома ещё ладно, проводов клубок всё равно валяется. Но в поездки таскать вместо ещё одного кабеля крохотный переходник может иметь смысл. Есть, конечно, вариант стандартизоваться не на TypeC, а на microUSB — но минусов тут тоже хватает.


Вообще-то в магазине не 4, а 6 разных адаптеров. Те, что я взял на обзор, помечены цифрами как выше. Те, что НЕ взял: третий в верхнем ряду — Type С в Type C. Зачем он нужен я сказать затрудняюсь, поэтому брать не стал. Второй в нижнем ряду microUSB мама — Type C папа. Подобных переходников всюду валом по доллару за пучок и тестировать такой вариант особого смысла не вижу.

Доставка и упаковка

Заказ 12 августа 2019, получено 27 августа. Полный трек

Транспортная упаковка — белый пупырчатый пакет (шло совместно с хабом)


Коммерческая упаковка — чёрный фирменный ПЭ пакет. Правда, один на все переходники.

Внешний вид

Все переходники выполнены в едином стиле (совпадающем со стилем Type С хаба того же производителя). Металлическая серая матовая рубашка, на торцах разъёмы и черный пластик если остаётся место. У T-образного такие же черные пластиковые декоративные элементы.

Вот так они выглядят в ряд на столе


Если воткнуть разъёмы друг в друга


С других ракурсов. Type A разъёмы синие и это соответствует действительности, как увидим позже.

Проверяем работоспособность

Скорость

№3 microUSB переходник в этой дисциплине не выступает — и так понятно, что скоростей USB 3.0 на нём не получить.

Планшет через него с компа видно, потестил

Остальные три штуки я сначала тестировал по одному, но потом сообразил, то можно сделать проще и нагляднее.

1) Соединяем все вместе и вешаем на них очень быструю флешку


Результат — имеем скорости USB 2.0. Обратите внимание, скорости записи и чтения совпадают как раз на уровне предела USB 2.0. То есть бутылочное горлышко — именно интерфейс.


2) Выкидываем T-образный переходник


Результат — скорости USB 3.0

То есть переходники №1 и №2 Type A-Type С в обе стороны честные USB 3. 0, не зря синий пластик.

Переходник №4 T образный — USB 2.0. Что совершенно нормально, учитывая его назначение для телефонов.

USB OTG функционал

№1 Type C мама — Type A папа в этой дисциплине просто по своей конструкции не участвует. Ну не бывает на USB Type A папа коннекторе OTG, нет там соотв контакта 🙂 Что совершенно не помешало маркетологам налепить на него три заветных буквы…

Остальные три тестим.

№2 Type A мама — Type С папа — работает (планшет Lenovo Tab 4 Plus TB-8704X)

Видим USB диск


и картинки на нём

№4 Т образный на том же планшете с той же флешкой не работает


Это не проблема, так как про него OTG никто и не обещал. Всех дел на практике не слушать проводные наушники одновременно с подключением внешней флешки 🙂

№3 Type C мама — microUSB папа, Samsung Galaxy Tab 3 8.0 SM-T310


Упс… 🙁

Нет, OTG этот переходник НЕ поддерживает.

Подтверждение, что OTG на этом самом планшете работает

Вообще-то это явный фейл. Хочется особо поблагодарить за отзывы умников за отзывы типа (это реальный)

В работе не использовал, т.к. пока нет телефона с usb type-c.

Продавец при этом указывает совершенно недвусмысленно


Даже флешка у них на картинке ровно в таком же корпусе, как я тестил!

Аудио через T переходник

Теория этого дела проста*.

*Прим. Есть и более сложное цифровое подключение, при котором переходники стоят других денег (и неразберихи, конечно). Интересующихся отсылаю к habr.com/ru/post/423363/

Дельная и простая статья Распайка гарнитуры под USB Type-C (две картинки ниже оттуда)

На практике всех дел было найти телефон у которого есть USB Type С порт, но нет 3.5 мм джека. И тут я облажался. Не посмотрел, что телефон нужен обязательно БЕЗ 3. 5 мм джека.


такого мало того, что дома не нашёл — на работе ни у кого коллег не обнаружил. Либо Apple у людей, либо андроиды с аналоговым 3.5 мм портом. Так что готов этот переходник подарить тому, кто приедет с ко мне (Москва) с подходящим телефоном и гарнитурой. Воткнём, убедимся. что работает сфотаем, сюда выложу. Детали согласовывать прошу в личке. Ну и капитан напоминает, что переходник такой меня один 🙂

Доп инфа

На правах отмазки скажу, что перечитал переписку. Именно этот переходник мне прислали в довесок, четкой договорённости его тестить не было

Внутренний мир

Это, скорее, шутка. Но я таки расковырял один переходник, сняв с него металлическую рубашку 🙂


Вот только ничего интересного там не увидел. Один черный компаунд.

Достоинства и недостатки

+ Очень годный единый дизайн, под стать ему исполнение с металлической рубашкой. Приятно держать в руках

+ Синенькие USB typeA разъёмы не зря синие — скорость соответсвует

+ Первый в моих руках Type C мама — microUSB папа переходник, давно искал (наоборот — море). Наконец, позволяет брать в дорогу только TypeC кабель.

Недостатков, думал, у таких простых вещиц и не найду — ан нет

— Объявленный как OTG Type C мама — microUSB папа переходник OTG не поддерживает.

Можно было бы критиковать ценник. Но это сначала надо найти в другом месте такой набор, особенно поз №3

Итого

Переходники понравились. №2 просится каждому владельцу ноута с Typ С портом, но без TypeA. да и владельцу телефона с Type С может пригодится если OTG поддерживается. №1 сразу надо заказывать в комплекте с хабом с Type С хвостиком и подобными устройствами. Шире будет применение. №3 буду брать в поездки совместно с Type С кабелем вместо второго microUSB кабеля. № 4 может быть полезным владельцам телефонов без 3.5 мм аудио гнезда, но с Type C. Я, правда, таких владельцев в своём кругу не обнаружил.

Товар для написания обзора предоставлен магазином. Обзор опубликован в соответствии с п. 18 Правил сайта.

USB 3.1 Type-C. Коротко, ясно, детально

Достоинства порта USB 3.1:
★ быстрый
★ мощный
★ универсальный

Достоинства разъёма Type-C:
★ долговечный
★ симметричный
Теперь гарантированно можно подключить USB кабель к устройству с первого раза.

⚠ Следует различать понятия «порт» и «разъём». Разъём (гнездо) Type-C можно припаять хоть к старому телефону (вместо micro-USB), но порт так и останется старым USB 2.0 — скорости заряда и передачи данных это не прибавит. Из удобств появится лишь симметричность и надёжность разъёма.

⚠ Таким образом наличие Type-C ещё ни о чём не говорит. Продаются модели смартфонов с новым разъёмом, но со старым портом. Перечисленные в этой статье достоинства к таким смартфонам не относятся.

Назначение контактов

Контакты разъёмов на схемах показаны с внешней (рабочей) стороны, если обратное не оговаривается особо.

Скачать спецификацию USB type-C в PDF (En)

Порт содержит 24 контакта (12 контактов на каждой стороне). «Верхняя» линейка нумеруется A1…A12, «нижняя» — B1…B12. По большей части линейки идентичны друг другу, что и делает этот порт равнодушным к ориентации штекера. Контакты каждой линейки можно разбить на 6 групп: USB 2.0, USB 3.1, Питание, Земля, Согласующий канал и Дополнительный канал. А теперь рассмотрим подробнее.

• Собственно, USB 3.1. Линии высокоскоростной передачи данных: TX+, TX-, RX+, RX- (контакты 2, 3, 10, 11). Скорость до 10 Гб/с. В кабеле эти пары перекроссированы, и что для одного устройства является RX, другому представляется как TX. И наоборот. По особому распоряжению эти пары могут переквалифицироваться под другие задачи, например — под передачу видео.

• Старый добрый USB 2.0. Линии низкоскоростной передачи данных: D+/D- (контакты 6, 7). Этот раритет включили в порт ради совместимости со старыми тихоходными устройствами до 480 Мб/с.

• Плюс питания — Vbus (контакты 4, 9). Стандартное напряжение 5 вольт. Ток выставляется в  зависимости от потребностей периферии: 0,5А; 0,9А; 1,5А; 3А. Вообще, спецификация порта подразумевает передаваемую мощность до 100Вт, и «в случае войны» порт способен питать монитор или заряжать ноутбук напряжением 20 вольт!

• GND — «Земля»-матушка (контакты 1, 12). Минус всего и вся.

• Согласующий канал (или конфигурирующий) — СС (контакт 5). Это главная фишка USB type-C! Благодаря этому каналу система может определить:

— Факт подключения/отключения периферийного устройства;
— Ориентацию подключенного штекера. Как это ни странно, но разъём не абсолютно симметричен, и в некоторых случаях устройству хочется знать его ориентацию;
— Ток и напряжение, которое следует предоставить периферии для питания или заряда;
— Необходимость работы в альтернативном режиме, например, для передачи аудио-видео потока.
— Кроме функций мониторинга этот канал в случае необходимости подаёт питание на активный кабель.

• Дополнительный канал — SBU (контакт 8). Дополнительный канал обычно не используется и предусмотрен лишь для некоторых экзотических случаев. Например, при передаче по кабелю видео, по SBU идёт аудиоканал.

Распиновка USB 3.1 Type-C

«Полосатым цветом» здесь изображены контакты неизолированного провода.

Странным решением было отмаркировать провода D+ и D- не как в USB 2.0, а наоборот: D+ белый, D- зелёный.

Серой обводкой помечены провода, чей цвет по словам Википедии не регламентирован стандартом. Автор вообще не нашёл каких-либо указаний на цвета проводов в официальной документации.

Распайка коннекторов Type-C ▼

Кабели USB type-C

Схема типового кабеля USB-C «вилка-вилка»▼

Схема дата-кабеля для подключения устройств с USB-C к порту USB 3.0 ▼

Технология питания/заряда USB PD Rev.2 (USB Power Delivery)

У кабеля USB-C нет таких понятий как «коннектор-A» или «коннектор-B» — коннекторы теперь во всех случаях одинаковы.

Роли устройства обозначены новыми терминами:

DFP — активное, питающее устройство (как бы порт USB-A)
UFP — пассивное, приёмное устройство (как бы порт USB-B)
DRP — «двуличное», динамически изменяющее свой статус устройство.
Кроме того, заряжающее устройство называется Power Provider, заряжаемое — Power Consumer.

Распределение ролей осуществляется установкой на контакте CC определённого потенциала с помощью того или иного резистора:

▶Активное устройство (DFP) определяется по резистору между контактами CC и Vbus.
Номинал резистора сообщает потребителю, на какой ток он может рассчитывать:
56±20% кОм — 500 или 900 мА
22±5% кОм — 1,5 А
10±5% кОм — 3 А

▲ Переходники с USB 2.0 (3.0) на USB-C, служащие для подключения новых смартфонов к старым ПК или ЗУ распаяны по схеме DFP, то есть, показывают себя смартфону как активное устройство



▶Пассивное устройство (UFP) определяется по резистору между контактами CC и GND.
Номинал резистора: 5,1 кОм

▲ Переходники с USB-C на USB-OTG распаяны именно по схеме UFP, то есть, имитируют потребляющее устройство.



⚠ Технологию USB PD Rev2 в которой по контакту CC согласуются ток и напряжение заряда не следует путать с технологией Quick Charge (QC), где по контактам D− и D+ согласуется только напряжение заряда. USB PD Rev2 поддерживается только в USB 3.1.
QC поддерживается без привязки к версии порта.

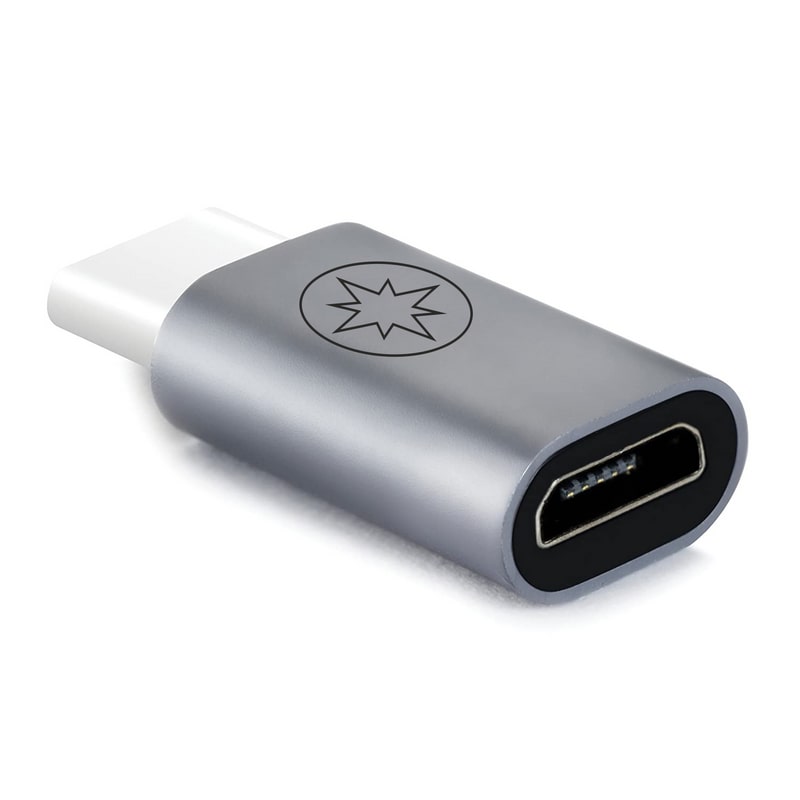

Переходник USB-micro—USB-C

Переходник micro-USB 2.0 на USB type-C служит для подключения гаджета с гнездом Type-C к стандартному дата-кабелю USB 2.0 для заряда и синхронизации с ПК. В переходнике установлен резистор 56 кОм между контактами CC и Vbus.

Этот резистор как бы говорит смартфону: «К тебе подключили активное устройство − заряжайся. Больше 0,9 ампер не дам».

То есть, даже от мощного зарядного устройства (скажем, на 3 ампера)  через такой переходник мы не возьмём больше 0,9 ампер. Чтобы смартфон не стеснялся и взял 3 ампера, нужно заменить резистор на 10 кОм ▼

Внешний вид платы ▼

Универсальный переходник USB-micro—USB-C с поддержкой OTG

Наш читатель Сергей выслал схему универсального переходника micro-USB-BF to USB type-C (Тип 51125 Z22) − через него можно подключить как Data-кабель так и OTG-кабель USB 2.0. В зависимости от кабеля смартфон либо заряжается, либо работает с периферией.

В идеале вместо 55 кОм стоило бы использовать 51 (как в аналогичном переходнике от Huawei), чтобы в цепи Vcc-CC получались каноничные 56 кОм. Но спецификация не требует такой точности. Номинал сопротивления Vcc-CC допускается в диапазоне 45…67 кОм.

Внешний вид платы ▼

Вариант универсального переходника

Наш читатель Кирилл поделился схемой занятного переходника, подобного предыдущему▲. Ключевое отличие — в гнезде micro-USB не задействован контакт ID (№5), и оба резистора (и DFP, и UFP) подключены постоянно.

Устройство, к которому подключен этот переходник через Type-C, определяет свою роль  по наличию или отсутствию напряжения на контакте Vbus. Если сперва подключить к переходнику зарядное устройство через гнездо micro-USB, а потом подключить переходник к смартфону, то порт смартфона обнаружит напряжение заряда и переведёт смартфон в режим потребления. Если же просто подключить переходник, то смартфон входит в режим OTG и подаёт напряжение сам.
Переходник испытывался на смартфоне Samsung Galaxy S8.

Переходник USB-C—USB-AF

Чтобы подключить USB-периферию к устройству с портом USB-C, в переходнике необходим резистор 5,1 кОм между контактами CC и GND.
Этот резистор сообщает смартфону: «К тебе подключено пассивное устройство. Подай питание».

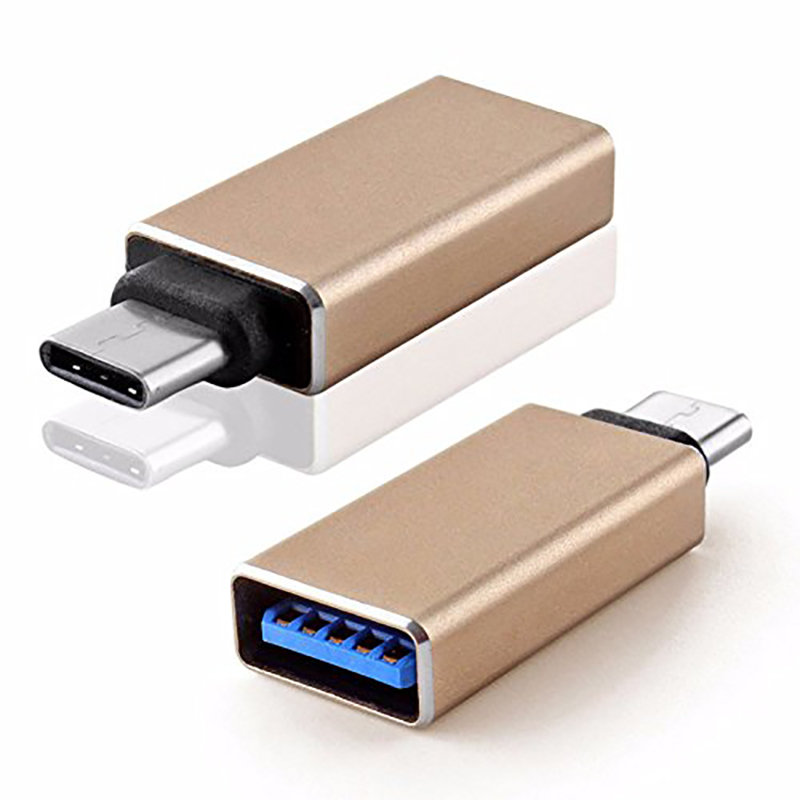

Рассмотрим схему переходника OTG type-C на примере Type-C USB 3. 1 To USB 3.0 OTG Adapter. Это переходник для подключения периферии USB 3.0 (2.0) к ПК или к смартфону Type-C.
Цвета проводов Data, TX и RX в этой модели несколько отличаются от каноничных, прошу обратить на это внимание! ▼

Ещё одна важная деталь — во всех переходниках типа USBtype-C—type-C или USBtype-C—USB3.0 (не обязательно OTG!) между контактами Vbus и Gnd необходим конденсатор для защиты контактов разъёма от искр при подключении. Например, для переходников на USB 3.0 требуется номинал конденсатора — 10нФ±20%×30В. Переходники на USB 3.1 требуют конденсатор большей ёмкости, а переходники на USB 2.0 не требуют конденсатора вовсе. Подробнее читайте в англоязычной статье «VBUS Bypass Capacitor».

Распайка платы переходника Type-C to USB 3.0 OTG с разных сторон ▼

Аналоговый звук через Type-C

Стандартом предусмотрена возможность передачи аналогового звука через цифровой порт. Эта возможность реализована в смартфонах HTC серии U, HTC 10 Evo, Xiaomi Mi, LeTV. Автор будет признателен, если читатель пополнит этот список.

Режим называется «Audio Adapter Accessory Mode». За подробностями обращайтесь к статье «Аналоговый звук через USB-C».

Для работы в этом режиме служат аналоговые гарнитуры с вилкой Type-C. Для подключения классической гарнитуры со штекером «джек» предусмотрены переходники.

Переходник для наушников и одновременной зарядки на GearBest ▶

Аналоговый звук передаётся по каналам Data−, Data+, SBU1 и SBU2. Смартфон переходит в этот режим, если в вилке гарнитуры или переходника между контактами A1—A5 и B1—B5 установлено сопротивление менее 0,8…1,2 кОм. Вместо резистора доводилось видеть просто перемычку.

Видео через USB-C

Для передачи видео через USB 3.1 разработан режим «DisplayPort Alternate Mode».
См. перечень устройств, поддерживающих этот режим.
В режиме «Display Port» назначение контактов порта меняется — две пары TX2/RX2 превращаются в видеоканал, а звуком занимается SBU1/2 ▼
