Типы poe питания: Понимание стандартов PoE

Понимание стандартов PoE


Содержание:

  1. Введение в стандарты PoE
  2. Сколько устройств можно подключить в системе PoE?


Технология PoE (Power over Ethernet) позволяет оборудованию PSE (Power Sourcing Equipment, например, PoE-коммутатору) использовать кабели Ethernet для одновременной подачи питания и данных на PD (Powered Device, например, точки доступа, IP-камеры и телефоны VoIP), что может упростить установку кабелей и сэкономить. Различные стандарты PoE, такие как IEEE802.3af, 802.3at и 802.3bt, выпущены IEEE (Институтом инженеров по электротехнике и электронике) для регулирования количества энергии, подаваемой на эти PD. Как много вы знаете о этих стандартах PoE? Сколько PD можно подключить к PSE на основе разных стандартов PoE? Здесь предлагается подробное объяснение.

Введение в стандарты PoE


В настоящее время стандарт PoE доступен в трех типах: IEEE 802.3af, IEEE 802.3at и IEEE 802.3bt. Они определяют минимальную мощность, которую может обеспечить источник PSE, и максимальную мощность, которую PD может получить. Фактически, технология PoE существует с 2003 года. IEEE 802.3af является первым стандартом PoE. Его выходной мощности 15,4 Вт достаточно для большинства IP-телефонов и точек доступа. Но с развитием технологий многие устройства, такие как IP-видео-телефоны, требуют более 13 Вт для предполагаемых приложений. По этой причине IEEE 802.3at был выпущен в 2009 году, указав 30 Вт на порт на PSE. Сегодня существует потребность в еще большей мощности для поддержки таких устройств, как IP-камеры PTZ и POS-терминалы. Таким образом, новый IEEE 802.3bt был разработан в 2018 году и увеличил максимальную выходную мощность PoE до 60 Вт или 100 Вт на порт.

IEEE 802.3af


Также известен как стандартное PoE с напряжением питания 44-57 В и током 10-350 мА. В этом стандарте максимальная выходная мощность порта ограничена 15,4 Вт. Однако некоторая мощность будет потеряна на кабеле Ethernet во время передачи. Таким образом, минимальная гарантированная мощность, доступная на PD, составляет 12,95 Вт на порт. Он может поддерживать VoIP-телефоны, датчики и так далее.

IEEE 802.3at


Обновленный стандарт называется PoE +, который обратно совместим со стандартом PoE. Напряжение питания PoE + колеблется от 50 В до 57 В, а ток питания может составлять 10-600 мА. Он обеспечивает до 30 Вт мощности на каждый порт PSE. Из-за потери мощности минимальная выходная мощность каждого порта составляет 25 Вт. Этот тип может поддерживать устройства, которые требуют больше энергии, такие как ЖК-дисплеи, биометрические датчики и планшеты.

IEEE 802.3bt


Новейший стандарт PoE, который определяет два типа стандартов питания/мощности — тип 3 и тип 4 в приведенной ниже таблице. Они увеличат максимальную мощность PoE, предоставляя больше энергии через две или более пары кабелей Ethernet. В режимах типа 3 и типа 4 PSE идентифицируют PD и устанавливают мощность в соответствии с максимальной мощностью PD, что приводит к лучшей системе доставки энергии.



Классы мощности PoE:


Сколько устройств можно подключить в системе PoE?


IEEE 802.3af и 802.3at являются наиболее распространенными стандартами PoE, которые может поддерживать подавляющее большинство устройств PoE. Недавно был выпущен IEEE 802.3bt, который не используется в широком масштабе. Только несколько продуктов поставщиков поддерживают этот стандарт. Но учтите, что для этого устройства требуется специальный адаптер PoE для питания.


Как описано выше, стандартное PoE может обеспечивать максимальную выходную мощность 15,4 Вт, тогда как PoE + составляет 30 Вт. Когда план требует нескольких устройств, которые должны быть подключены к одному коммутатору PoE / PoE +, необходимо обеспечить, чтобы общая потребляемая мощность, необходимая устройствам, не превышала количество энергии, которое может обеспечить коммутатор.


В качестве примера возьмем управляемый коммутатор PoE/PoE+ с 24 портами RJ45 и 4 портами SFP. Он соответствует стандарту IEEE 802.3af/at с максимальной потребляемой мощностью 400 Вт. Следовательно, этот коммутатор может одновременно подключать 24 (15,4 Вт × 24 = 369,6 × 400 Вт) устройства со стандартом PoE. И он может поддерживать 13 (30 Вт × 13 = 390 Вт × 400 Вт) устройств со стандартом PoE +.



Обычно, если сетевой коммутатор поддерживает как стандарты PoE, так и PoE +, он может автоматически определять, совместимо ли подключенное устройство с PoE или PoE +, и подавать соответствующее питание на устройство. Например, если мы подключим устройство с поддержкой PoE мощностью 5 Вт к коммутатору PoE / PoE +, то он будет подавать питание 5 Вт на устройство. Если мы подключим коммутатор к устройству с поддержкой PoE, для которого требуется мощность 20 Вт, то он будет подавать мощность 20 Вт. И если мы подключаем устройство без возможности PoE к коммутатору PoE, он будет только передавать данные на устройство.


Стандарты PoE определяют максимальную выходную мощность PSE, помогая защитить устройства с поддержкой PoE от повреждения высоким напряжением. Кроме того, внедрение технологии PoE может упростить установку кабелей и сэкономить средства. Устройства с возможностью подачи питания через кабель особенно подходят для VoIP телефонии, приложений IP-мониторинга и удаленного мониторинга, для сети hotspot, где не удобно к каждой точки проводить кабель питания.

что означают и как используются.

12/05/2020

Достигать двух рабочих целей с помощью одного кабеля: это и есть Power over Ethernet (питание через Ethernet) или сокращенно PoE. Такая технология позволяет сетевым кабелям не только передавать данные, но и доставлять электричество к сетевым IP-устройствам. До эпохи PoE чтобы подключить такие устройства, как IP-камеры или  IP-телефоны, к сети требовалось два подключения (электрическое для питания и сетевое для передачи данных). PoE объединяет эти две функции в один сетевой кабель.

PoE может обеспечить быструю установку и развертывание оборудования, качественно уменьшить эксплуатационные расходы и обеспечить максимальную надежность для современных сетей. Так как PoE изменяется в соответствии с растущими требованиями к технологиям и приложениям, оно классифицируется по классам. Устройства PoE, в свою очередь, классифицируются по типу в зависимости от их требований к питанию. Различие между «типами» и «классами» PoE может иногда вызывать путаницу, когда речь идет о приложениях и возможностях PoE.

Стандарты IEEE PoE предусматривают передачу сигналов между источником питания (PSE) и устройством с питанием (PD). PSE — это устройства (например, коммутаторы), которые обеспечивают питание сетевого кабеля. PD — это устройства с питанием от PSE: IP-камеры наблюдения, WIFi роутеры, VoIP-телефоны и т. д.

Принято делать разбивку на четыре типа PoE — Тип 1,2,3,4 – а также расшифровывать, где они используются:

Тип 1

Более известен как PoE или PoE (две пары кабеля витая пара)

Используемый стандарт: IEEE 802.3af

Мощность: 15,4 Вт (на порт)

Первый тип PoE использует две пары кабеля типа витой пары в большинстве случаев этим типом пользуются устройства которые имеют низкое энергопотребление. Он основывается на первом стандарте для PoE IEEE 802.3af-2003, обеспечивает 15,4 Вт постоянного тока на каждый порт PoE (на одно устройство — до 12,95 Вт). PoE типа 1 без проблем может запитывать разные устройства: IP-телефоны, различные счетчики и датчики, Wi-Fi-устройства (одной или двумя антеннами), простенькие камеры наблюдения, без панорам, наклонов или масштабирования.

Тип 2

Более известен как: PoE+, PoE Plus

Используемый стандарт: IEEE 802.3at

Мощность: 30 Вт (на порт)

С помощью этого типа PoE, к сети подключаются устройства имеющие мощность побольше, он использует и более совершенный стандарт — IEEE 802.3at-2009. Он обратно совместим (это значит, устройства которые поддерживаются стандартным PoE без проблем работают и с этим типом). Обеспечивает 30 Вт постоянного тока на каждый порт PoE (на каждое устройство — до 25,5 Вт). Этот тип PoE может поддерживает более сложные устройства с большим энергопотреблением: камеры наблюдения с расширенными функциями, мощные WiFi роутеры (с 3 и более антенн), ЖК-дисплеи, различные датчики и планшеты.

Тип 3

Более известен как: 4-парный PoE, 4P PoE, PoE ++, UPOE

Используемый стандарт: IEEE 802.3bt

Мощность: 60 Вт (на порт)

Этот тип PoE использует четыре пары медного кабеля. Работает с инновационным стандартом IEEE 802.3bt, который был ратифицирован 27 сентября 2018 г. и уже полноценно принят. Обеспечивает до 60 Вт постоянного тока на каждый порт PoE (на каждое устройство — 51 Вт). Этот тип может поддерживать еще более сложные и енергопотребляемые устройства, например, основные системы для видеоконференций или оборудование для управления умным домом.

Тип 4

Более известен как: PoE повышенной мощности

Используемый стандарт: IEEE 802. 3bt

Мощность:100 Вт (на порт)

Требования к питанию сетевых устройств быстро растут, поэтому диктуют необходимость внедрять возможности для более высокой мощности, которая может передаваться через сетевые кабели — вот где вступает в игру новейший из типов PoE. Обеспечивает  100 Вт постоянного тока на каждый порт PoE (на каждое устройство — до 71 Вт). Этот тип PoE уже может поддерживать более сложные устройства: ноутбуки, телевизоры, специфичное телекоммуникационное оборудование.

Таким образом мы узнали, что основная отличительная черта типов PoE — это возрастающая мощность, которая зависит от необходимости питания сетевых устройств. Узнайте у наших специалистов, готова ли ваша инфраструктура для поддержки PoE из 4 пар и более высокой мощности, это поможет сократить расходы на дополнительные сети электропитания. Также ознакомитесь с нашими источниками питания PoE, а также большим выбором промышленного оборудования, которое поддерживает PoE и станет незаменимым для ваших сетей.



Объяснение PoE: типы, стандарты и устройства

Содержание

    Краткая сводка

    Узнайте все о типах, стандартах и ​​устройствах PoE

    Если вы хотите оптимизировать или улучшить свою домашнюю сеть, вы столкнулись с этим термином «ПО». Устройства PoE (питание через Ethernet) в настоящее время являются обычным явлением и часто являются неотъемлемой частью любой настройки домашней сети. Это связано с тем, что технология PoE по существу «очищает» конфигурацию вашей сети, устраняя необходимость в дополнительных силовых кабелях. Устройства PoE буквально получают питание через кабель Ethernet. Другими словами, питание и данные передаются на устройство одновременно по одному кабелю. Элегантное решение!

    Прокладка только одного кабеля имеет много преимуществ. Теперь, используя PoE и кабель Ethernet соответствующей длины, вы можете аккуратно подключать устройства в гирляндную цепь, экономя при этом на расходах, связанных с прокладкой кабеля, его покупкой и установкой. Области, ранее недоступные для установки точки доступа из-за их удаленности от электрических розеток, теперь становятся доступными. Точки доступа PoE могут быть установлены на потолке или на стене без необходимости прокладки громоздких, неприглядных силовых кабелей, что сокращает время и сложность установки. Это делает аккуратную, эстетически приятную установку возможностью для самостоятельной работы или более легкой, быстрой (и, следовательно, более дешевой!) работой для профессионала.

    Терминология

    Как только вы убедитесь, что такие устройства, как коммутаторы PoE и точки доступа Wi-Fi, улучшают настройку вашей офисной или домашней сети, вы захотите воспользоваться преимуществами этой технологии. Однако, изучив устройства PoE, вы быстро столкнетесь с довольно тупой терминологией, связанной с ними. «IEEE 802.3af/at», «активное PoE против пассивного PoE» и разница между устройством, которое обеспечивает PoE, и устройством, питаемым по технологии PoE. В этой статье мы постараемся прояснить это.

    Краткая история

    По сути, существует два типа PoE: активный и пассивный, при этом активный PoE подразделяется на два разных стандарта. Первый активный стандарт PoE, 802.3af, был представлен IEEE в 2003 году для борьбы с несовместимостью, проникающей на рынок между источниками питания PoE и устройствами PoE. 802.3at был представлен в 2009 году, а новый 802.3bt был определен IEEE в 2018 году. Сами стандарты обозначают мощность, которую источник PoE может направить на питаемое устройство, а новые стандарты, допускающие более высокую мощность, введены в ответ на более высокие Требования к мощности современных устройств. Из-за легкости путаницы нередко можно увидеть, что 802.3af упоминается просто как PoE, в то время как более новый 803.2af упоминается как PoE+. В техническом паспорте устройства (доступном в наших списках продуктов в разделе «Документы» или на веб-сайте производителя) будет указано, что для него требуется и/или расходные материалы. IEEE создала стандарты для всех видов технологий, и если бы вы искали «802. 3» в Интернете, вы бы обнаружили, что существует около 100 различных стандартов с префиксом «802.3», связанных с технологией Ethernet.

    Технический бит

    Активный источник PoE (коммутатор или инжектор) «согласовывает» определенное напряжение с устройством, получающим PoE. Помните об этом, мысленно заякорив, что активный PoE играет активную роль в подаче электрического тока при определенном напряжении. Во-первых, коммутатор или инжектор, обеспечивающий PoE, будет посылать ток с более низким напряжением, чтобы обнаружить характерную сигнатуру совместимого с IEEE устройства. Если коммутатор или инжектор PoE, совместимый со стандартом 802.3af/t, не обнаружит такую ​​сигнатуру, он не будет подавать питание на устройство. Это защищает его от перегрузок. Во-вторых, происходит процесс классификации. Если питаемое устройство перезванивает с классификационной сигнатурой, оно идентифицирует себя как принадлежащее к одному из четырех классов питания PoE. Это определяет уровень мощности, которая будет подаваться на питаемое устройство. PoE+ — один из этих классов мощности.

    Напротив, пассивное питание PoE, как можно догадаться, не играет такой активной роли. Вместо этого пассивный источник питания PoE будет просто подавать постоянный ток 24 В, не выполняя процесс установления связи с питаемым устройством.





    Устройства: подача и получение

    Обеспечение PoE

    Существует два типа устройств, обеспечивающих PoE: коммутаторы PoE, которые представляют собой элегантное комплексное решение, и инжекторы/адаптеры PoE. Инжектор PoE по сути является адаптером. Он будет служить для питания устройства с питанием от PoE в приложениях, где сетевой коммутатор не обеспечивает сам PoE. Вы должны проложить один кабель Ethernet от коммутатора к инжектору PoE, а затем другой от инжектора к устройству. Важно отметить, что сам инжектор PoE требует питания через выделенный блок питания; для каждого питаемого устройства, которое вы хотите подключить к коммутатору, потребуется отдельный инжектор PoE. Это по-прежнему имеет преимущество перед точками доступа, требующими собственного блока питания, поскольку небольшой инжектор PoE может быть расположен рядом с коммутатором, где найти розетку не должно быть проблем, и тогда у вас будет только кабель Ethernet для аккуратной прокладки к вашему доступу. точка.

    Коммутаторам PoE

    потребуется один кабель питания, но они будут подавать PoE на любое устройство, подключенное к выходному порту PoE. Количество выходных портов PoE на коммутаторе PoE может меняться, поэтому ознакомьтесь с описанием продукта (например, US-8-60W — это восьмипортовый коммутатор, который обеспечивает PoE только с четырех своих портов). Преимущество здесь в том, что сам коммутатор служит источником питания, что устраняет необходимость в дополнительных компонентах и ​​кабелях.

    Получение PoE

    В настоящее время есть много устройств, которые могут получать питание через Ethernet. К ним относятся точки доступа Wi-Fi, настольные телефоны VoIP, IP-камеры видеонаблюдения и системы безопасности контроля доступа, такие как IP-домофоны. Практически любое современное сетевое устройство может питаться по технологии PoE. Как всегда, проверьте технические характеристики продукта перед покупкой, чтобы убедиться, что ваше устройство с питанием от PoE совместимо с пассивным PoE или стандартом активного PoE, который обеспечивает ваше устройство питания PoE (коммутатор или инжектор).

    Вкратце

    Устройства

    PoE, такие как UAP-AC-Lite WAP или IP-камера видеонаблюдения UniFi UVC-G3-Bullet, могут принести пользу при настройке домашней или офисной сети за счет снижения затрат и сложности установки по сравнению с устройствами, питающимися от блока питания. В то время как сетевой коммутатор Ubiquiti US-8-150W будет обеспечивать PoE/PoE+/24V пассивный PoE с каждого из своих портов, автоматически определяя, что именно требуется подключенному устройству, с помощью процессов, описанных выше, сетевой коммутатор Netgear CS110TP ограничен поставляя только 802.3af PoE. Поэтому, как уже упоминалось, убедитесь, что вы покупаете сетевые коммутаторы PoE или инжекторы PoE, совместимые с вашими устройствами.

    Power over Ethernet (PoE) — Biamp Cornerstone

    1. Последнее обновление
    2. Сохранить как PDF

    Технология Power over Ethernet (PoE) изначально была разработана для подачи питания вместе с данными в места, где подключение к сети переменного тока было бы неудобным, дорогим или невозможным.

    Тем не менее, даже в ситуациях, когда питание переменного тока возможно, PoE предлагает некоторые дополнительные преимущества:

    • Данные и питание ограничены одним кабелем, что означает снижение требований к кабелям.
    • В большинстве случаев можно использовать существующую сетевую инфраструктуру.
    • PoE прост в настройке и не требует квалифицированного электрика для установки, поскольку он работает при низком напряжении.

    В этой статье представлена ​​основная информация о работе и спецификациях PoE.

    Термины PoE и PoE+ частично совпадают по значению (как объяснено в разделе стандартов PoE и PoE+). По этой причине в этой статье оборудование PoE и PoE+ будет называться «оборудование PoE».



    Определения PD и PSE

    В системе с питанием от PoE всегда есть два типа устройств: одно подает питание, а другое потребляет питание. На языке стандарта PoE они называются Powered Device (PD) и Power Sourcing Equipment (PSE):

    PD (Powered Device)  – устройство, которое подключено к PSE и согласовывает с ним свои потребности в питании. Считается силовой нагрузкой.

    PSE (Power Sourcing Equipment) — устройство, которое согласовывает подачу питания с подключенным PD. Он считается источником энергии.

    Типы PSE

    В настоящее время используются три основных типа PSE, все они совместимы с кабелем Cat5e или выше. Тип PSE выбирается на основе существующей инфраструктуры и количества устройств PoE, которые в конечном итоге будут подключены.

    Коммутатор PoE (Endspan)

    Коммутатор PoE выглядит как обычный Ethernet-коммутатор, однако он представляет собой универсальное устройство для коммутации данных и обеспечения питания. Как правило, это наиболее гибкое и экономичное решение, особенно если требуется новое сетевое оборудование и несколько PD нуждаются в PoE.

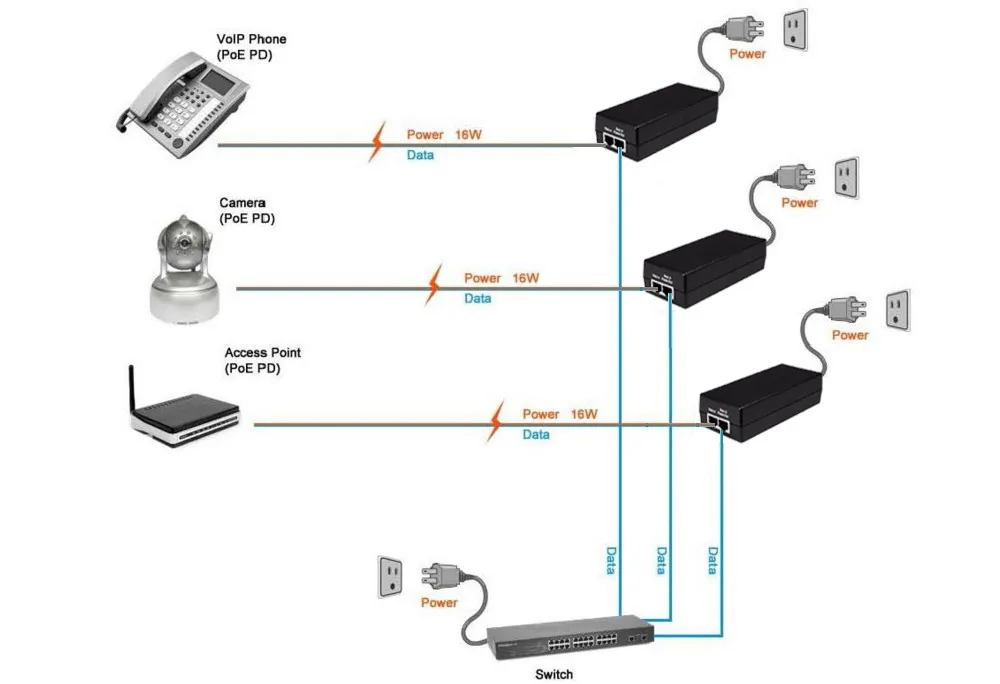

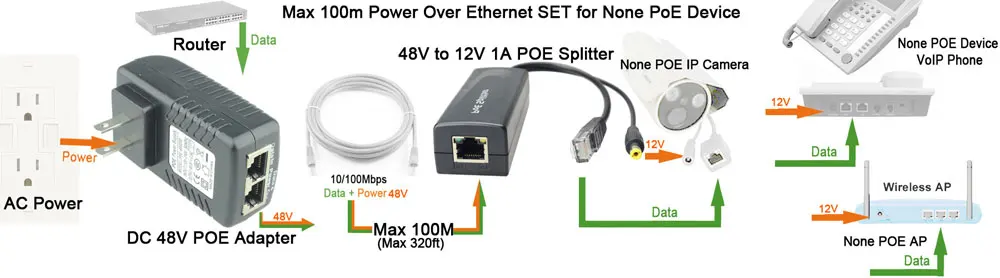

    Однопортовый инжектор PoE (Midspan)

    Однопортовый инжектор PoE (Midspan) предназначен для использования в линии с кабелем Ethernet для подачи питания на одно устройство . Он подходит для приложений, в которых недостаточно устройств PoE, чтобы оправдать стоимость коммутатора PoE, или если данные необходимо сначала передать на большое расстояние (например, по оптоволокну), а затем преобразовать обратно в медный кабель, а затем использовать PoE. применяемый.

    Недостатком использования однопортового инжектора PoE является необходимость наличия сетевой розетки для работы и тенденция к удорожанию, когда питание требуется более чем нескольким устройствам.

    Многопортовый инжектор PoE (Midpan)

    Многопортовый инжектор PoE (Midspan) был разработан для подачи питания в существующую сеть Ethernet, где коммутатор Ethernet не поддерживает PoE. Блок многопортового инжектора PoE находится между существующим коммутатором Ethernet и устройствами PoE.

    Стандарты PoE и PoE+

    Питание подается на PD в зависимости от его класса. Классы PoE определяются двумя стандартами IEEE:

    Стандарт IEEE 802.3af-2003 широко известен как «ПоЭ» . Он определяет классы PoE 0-3, при этом максимальная мощность при PD составляет 12,95 Вт.

    Стандарт IEEE 802.3at-2009 широко известен как «PoE+» или «PoE Plus» и является более поздним обновлением стандарта IEEE 802.3af-2003 «PoE». Он определяет классы PoE 0–4, где классы 0–3 включены из более старого стандарта 802.3af «PoE» в «Тип 1», а «Тип 2» включает только класс 4 с максимальной мощностью при PD, равной 25,5 Вт.

    IEEE 802.3bt-2018 называется «4PPoE» . Он включает классы 0–4 из более ранних стандартов и добавляет «Тип 3» (классы 5–6) и «Тип 4» (классы 7–8) с максимальной мощностью при частичном разряде, составляющей 71,3 Вт.

    Стандарт IEEE 802.3af «PoE» не был отменен после введения стандарта IEEE 802.3at «PoE+», и оба стандарта все еще использовались. Это создало путаницу в отношении того, что именно означают термины «PoE» и «PoE+». Во многих публикациях неофициально используется «PoE» для обозначения класса 0-3 и «PoE+» для обозначения только класса 4. Но, как упоминалось выше, стандарт 802.3at «PoE+» включает классы 0-3 из более старого 802.3af «PoE», поэтому «IEEE 802.3af PoE Class 2» и «IEEE 802.3at PoE+ Type 1 Class 2» — это два разных, но правильных способа сказать одно и то же — что для устройства требуется 6,49 Вт Power over Ethernet. Возможно, еще больше сбивает с толку то, что термин «PoE» часто используется для общего обозначения общей концепции передачи мощности по кабелю Ethernet, независимо от того, сколько мощности передается или какой стандарт используется.

    Мы рекомендуем провести дополнительные исследования, если в спецификации устройства указано только PoE, PoE+ или 4PPoE, но недостаточно информации о требованиях устройства к питанию. Также необходимо указать класс PoE+ или 4PPoE и/или точное значение потребляемой мощности. Семейства продуктов Biamp включают PoE-устройства классов 0-4. Пожалуйста, используйте документацию, чтобы проверить требования к питанию для каждого устройства.

    См. также статью Указание коммутаторов PoE для устройств Biamp Tesira, где приведены рекомендации по проектированию сети PoE для устройств Tesira PoE.

    Согласование PoE

    Если PD подключен к PSE, он проходит процедуру согласования PoE, прежде чем сможет получить необходимое для работы питание. Процедура согласования PoE определяется стандартами IEEE 802.3af/at. Кроме того, устройства без PoE не будут повреждены, если они подключены к PSE благодаря этой процедуре.

    Согласование PoE состоит из трех этапов: обнаружение , классификация и операция .

    Обнаружение

    PSE оставляет порт Ethernet обесточенным и периодически проверяет, не было ли что-то подключено. Маловероятно, что низкое напряжение, используемое во время обнаружения, повредит устройство, не предназначенное для PoE. Когда PD подключается к порту PSE, PSE обнаруживает это и переходит к этапу классификации.

    Классификация

    Классификация — это процесс, с помощью которого PSE определяет, требуется ли PoE для подключенного устройства, и если да, то какой класс PoE ему требуется. Классификация может происходить в форме с одним или двумя событиями, в зависимости от класса PoE PD.

    1-событийная классификация — для PD 802.3af/at класса 0-3

    PSE отправляет одиночный импульс напряжения на PD, считывает значение тока на проводе, проверяет, какому классу PoE соответствует это значение тока, и обеспечивает мощность соответственно. Если PD возвращает значение класса 1, 2 или 3, то PSE обеспечивает мощность класса 1, 2 или 3 соответственно. Если PD возвращает значение класса 0, то предоставляется питание класса 3.

    2-событийная классификация — для PD 802.3at класса 4

    Когда PD идентифицируется как устройство класса 4, PSE использует второе событие, чтобы убедиться, что PD действительно нуждается в более высоком уровне мощности. Это второе событие может быть одним из двух следующих методов:

    Аппаратная классификация по 2 событиям

    PSE сначала выполняет классификацию по 1 событию, как описано выше. Если он считывает значение тока класса 4 с PD, он подает питание только класса 3 и повторяет импульс напряжения во второй раз. Если после этого 2 nd подтверждается, что PD относится к Классу 4, PSE обеспечивает питание Класса 4 для PD.

    Программная классификация LLDP

    PSE сначала выполняет классификацию по 1 событию, как описано выше. Если он считывает текущее значение класса 4 с PD, он подает питание только класса 3 и запрашивает подтверждение от PD через протокол LLDP уровня 2 о том, действительно ли PD относится к классу 4. Если после этого события 2 и подтверждается, что PD относится к классу 4, PSE обеспечивает питание класса 4 для PD.

    поддержка классификации по 2 событиям

    Стандарт IEEE 802.3at определяет, что PD класса 4 должны поддерживать как аппаратную классификацию по 2 событиям, так и классификацию LLDP на основе программного обеспечения, в то время как PSE должен поддерживать только одно из двух, но может поддерживать обе. Инжекторы PoE+ обычно поддерживают только аппаратную классификацию с двумя событиями. Многие коммутаторы PoE+ поддерживают оба метода.

    Эксплуатация

    После успешного завершения этапов обнаружения и классификации система переходит в рабочий режим, в котором PD получает достаточное питание от PSE и становится полностью функциональным.

    Расчет бюджета PoE

    Бюджет PoE — это спецификация многопортовых устройств PSE (сетевые коммутаторы и инжекторы PoE). Этот бюджет мощности является общим ресурсом, доступным по мере необходимости для всех портов. Каждый PD согласовывает потребности в мощности с PSE на основе класса PD. Затем PD получает питание из бюджета PoE PSE соответственно.

    Бюджет PoE может быть превышен во время работы системы, если PSE не указан должным образом. Это приведет к тому, что PSE отключит PoE на одном и, возможно, на всех портах. Связь с конечными устройствами будет прервана, а производительность устройств PoE может быть временно или даже постоянно скомпрометирована.

    Дополнительные сведения о выборе подходящих коммутаторов PoE и расчете бюджета мощности PoE для устройств Tesira см. в разделе «Указание коммутаторов PoE для устройств Biamp Tesira». Те же рекомендации применимы ко всем устройствам Biamp с питанием от PoE.

    Energy-Efficient Ethernet (EEE)

    EEE означает Energy-Efficient Ethernet (IEEE 802.3az). Этот стандарт предназначен для снижения энергопотребления PD. Однако многим устройствам Biamp PD требуется постоянное питание, особенно устройствам AVB и Dante. Эти устройства перестанут работать, если коммутатор с поддержкой EEE переведет свой порт PoE в режим сна с низким энергопотреблением. Рекомендуется отключить EEE для Biamp PD для гарантированного обеспечения питания и производительности устройства.

    Кабели

    В современных сетях PSE подают питание на PD по тому же стандартному сетевому кабелю, по которому передаются данные.

    Кабель категории 5e или выше подходит для устройств, совместимых со стандартами IEEE 802.3af и IEEE 802.3at.

    Максимальная рекомендуемая длина любого кабеля Ethernet составляет 328 футов (100 м) от коммутатора до PD, даже если устройство Midspan расположено между коммутатором и PD. Инжектор PoE Midspan следует рассматривать как соединение с коммутационной панелью. Превышение расстояния в 100 м может отрицательно сказаться на подаче электроэнергии и передаче данных.

    Обратите внимание, что тип кабеля, количество межсоединений, целостность заделки и даже температура окружающей среды будут влиять на электрическое сопротивление, представленное кабелем. Эти факторы могут уменьшить максимально допустимую длину кабеля.

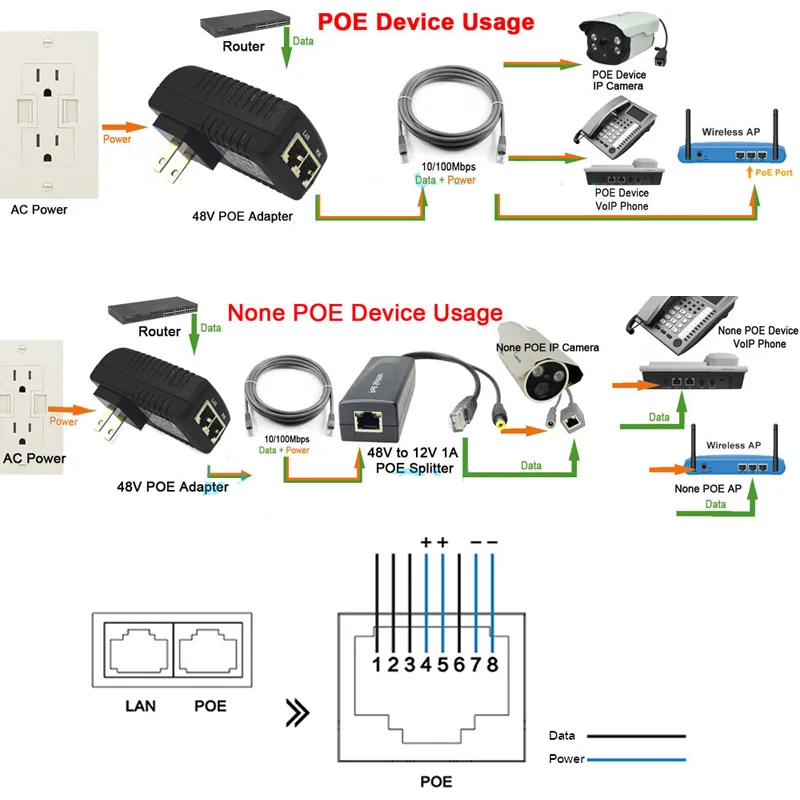

    Распиновка данных и питания

    В кабеле Ethernet четыре витые пары используются в качестве среды для передачи питания и данных.

    Для Ethernet 10/100 Мбит/с стандарты IEEE 802.3af/at определяют два режима питания:

    • Режим A : между двумя парами данных, контактами 1–2 и 3–6, подается напряжение. Обычно используется на PSE Endspan.
    • Режим B : напряжение подается между двумя запасными парами, контакты 4–5 и 7–8. Обычно используется на устройствах Midspan PSE.

    Питание должно подаваться только в одном режиме за раз, и это решение принимается PSE. PSE может поддерживать режим A или B или оба. Как правило, выбранный режим не имеет значения для конечного пользователя, поскольку в соответствии со стандартами IEEE 802.3af/at все PD должны поддерживать оба режима.

    В режиме B используется технология фантомного питания, позволяющая парам с питанием также передавать данные в сети Ethernet 10/100 Мбит/с.

    Оба режима A и B поддерживаются в Gigabit Ethernet. Для обоих режимов используется метод фантомного питания, так как в Gigabit Ethernet для передачи данных используются все четыре пары.

    IEEE 802.3bt «4PPoE» использует все пары для обеспечения питания в Gigabig Ethernet, отсюда и название стандарта — 4PPoE («4-pair Power over Ethernet»).

      10BASE-T / 100BASE-TX
    (802.3af/at, режим A)
    10BASE-T / 100BASE-TX
    (802.3af/at, режим B)
    1000BASE-T
    (802.3af/at, режим A)
    1000BASE-T
    (802.3af/at, режим B)
    1000BASE-T
    (802,3 бит)
    Штифт Данные Мощность Данные Сила Данные Мощность Данные Мощность Данные Мощность
    1 3af/at, Mode A)Data»> Прием + DC + Прием +   TxRx A + DC + TxRx А +   TxRx A + DC +
    2 Прием – DC + 3af/at, Mode B)Data»> Прием –   TxRx A – DC + TxRx A –   TxRx A – DC +
    3 Тх + DC – Тх +   TxRx B + 3af/at, Mode A)Power»> DC – TxRx B +   TxRx B + DC –
    4 Не используется   DC + TxRx C +   TxRx C + DC + 3bt)Data»> TxRx C + DC +
    5 Не используется   DC + TxRx C –   TxRx C – DC + TxRx C – DC +
    6 Передача – 3af/at, Mode A)Power»> DC – Передача –   TxRx B – DC – TxRx B –   TxRx B – DC –
    7 Не используется   DC – 3af/at, Mode A)Data»> TxRx D +   TxRx D + DC – TxRx D + DC –
    8 Не используется   DC – TxRx D –   TxRx D –
