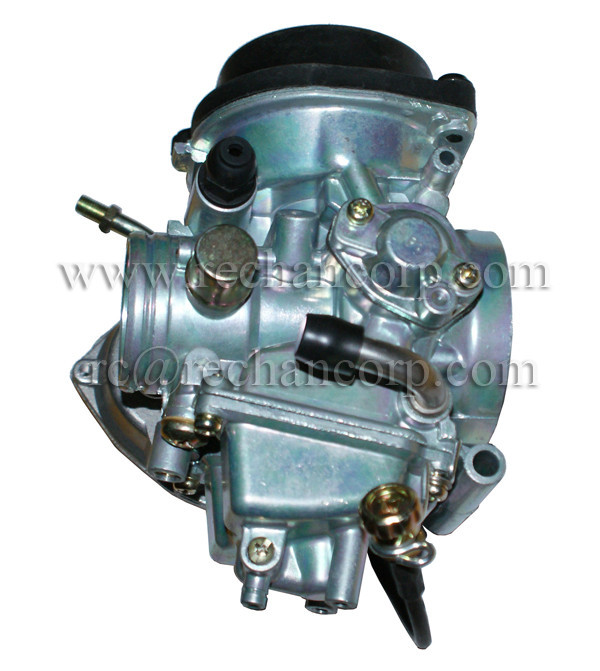

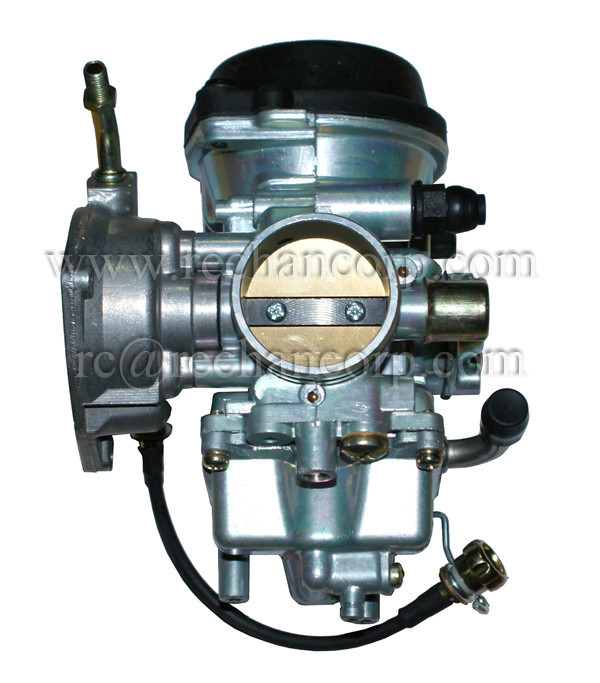

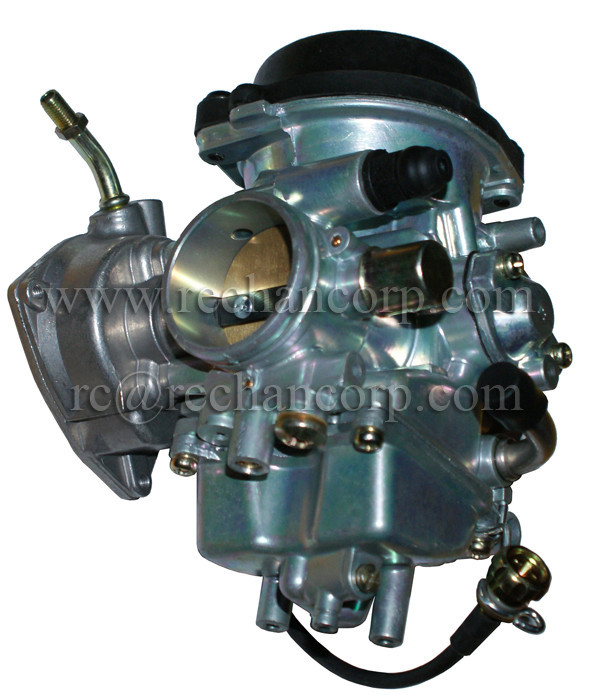

Карбюратор Стелс 500: подробная инструкция для регулировки

Большинство двигателей современных автомобилей комплектуется системами впрыска топлива. Но при использовании на мототехнике преимущества подобного оснащения неочевидны. Именно поэтому многие производители квадроциклов по-прежнему устанавливают на свою продукцию карбюраторы. Такой подход вполне оправдан, при условии, что деталь изготовлена качественно, а регулировка качества топливной смеси и оборотов произведена правильно.

Содержание

1. Не навреди!
2. Не стоит заблуждаться
3. Будьте последовательны
4. Выполняемые операции
5. Кардинальное решение
6. Видео обзор

Не навреди!

Не секрет, что многие владельца квадроциклов Стелс 500 критикуют конструкцию установленного на машине карбюратора, полагая именно его главным виновником некорректной работы топливной системы и проблем с тяговыми характеристиками двигателя. Спору нет, определённые основания для подобных утверждений есть. Но пытаясь заняться самостоятельным ремонтом, некоторые владельцы мототехники забывают о том, что вмешательство в работу сложного устройства без соответствующих знаний и подготовки может принести не пользу, а непоправимый вред.

Не стоит заблуждаться

Попробуем внести ясность. Прежде всего, утверждение, что карбюратор Стелс 500 якобы изготовлен в Японии, не соответствует действительности. Как это часто бывает, продукция выпускается в Китае по лицензии (а может, и без неё), и её можно расценивать лишь как изделие, скопированное с удачных японских моделей. Карбюратор Стелс 500 GT и других модификаций популярного квадроцикла имеет заводскую маркировку PD36J. Он представляет собой конструкцию с одной поплавковой камерой и одним диффузором и, при нормальной работе, обеспечивает устойчивую работу двигателя на всех режимах при достаточно экономном расходе топлива.

Будьте последовательны

Следует понимать, что существует причин повышенного расхода топлива и неустойчивой работы двигателя. Нужно точно определить причину неисправности, прежде чем приступать к её устранению. Но если всё же возникло предположение, что виноват карбюратор квадроцикла Стелс 500, прежде всего, следует тщательно проверить плотность и надёжную фиксацию топливных и воздушных шлангов. Именно их негерметичность может являться источником проблем. И только если с этим всё в порядке, стоит задуматься о более сложном ремонте.

Существует мнение, что основной причиной плохой работы узла является брак, допущенный в процессе его изготовления. Действительно, встречаются карбюраторы с трещинами на корпусе или недобросовестно обработанными воздушными и топливными каналами. Если это действительно так, то деталь придётся заменить. Но если явных повреждений не обнаружено, настройка карбюратора Стелс 500 может решить возникшие проблемы. Вот только для начала следует убедиться в отсутствии загрязнений. Для этого деталь придётся снять, разобрать, а при необходимости – промыть. Важно обратить внимание на целостность прокладок и обязательно заменить повреждённые.

Выполняемые операции

Скажем прямо, обслуживать установленное на квадроцикле устройство не слишком удобно. Всё, о чём позаботились для такого случая разработчики, проектируя карбюратор Стэлс 500 – регулировка оборотов холостого хода. Её производят на прогретом до рабочей температуры двигателе, вращая регулировочный винт. Оптимальным считается режим, когда стрелка тахометра выставлена на отметке 1600 об/мин.

Для того чтобы изменить качественный состав топливной смеси, деталь придётся демонтировать. Конструкцией предусмотрено два этапа регулировки.

1. Грубая. Она производится с помощью изменения положения установочной шайбы на штоке дозирующей иглы. Для этого приходится откручивать два винта крепления и вынимать диафрагму вместе с иглой и поршнем. Только после этого удастся переставить кольцо в одно из пяти предусмотренных изготовителем положений. Подобная регулировка оказывает влияние на общее количество поступающей в двигатель топливной смеси, изменяя тяговые характеристики мотора и расход бензина.
2. Тонкая. Для её выполнения придётся воспользоваться винтом, изначально скрытым под пластиковой заглушкой. Заглушку придётся удалить. После этого винт закручивают до упора, а затем отворачивают на 1,5 – 2,5 оборота, после чего устанавливают заглушку на место. Таким образом удаётся добиться оптимального состава смеси на холостых оборотах и в переходных режимах.

Судить о результате проделанной работы можно по цвету электродов вывернутой из двигателя свечи зажигания. Если всё в порядке, то после 15 – 20 мин. работы мотора они будут светло-коричневого цвета. Чёрные, закопченные электроды означают избыток топлива. Белёсый налёт сигнализирует об обеднённой смеси. И в том, и в другом случае положение винта придётся немного изменить. Будьте готовы к тому, что подобную операцию придётся проделать несколько раз.

Кардинальное решение

Если после выполненных регулировок карбюратор Стелс 500 продолжает работать некорректно, значит, в нём имеется скрытый дефект. Разумеется, можно потратить время на то, чтобы обнаружить этот дефект и устранить. В конце концов, трещины иногда удаётся заклеить, каналы – рассверлить, а плохо работающие жиклёры – заменить. Но, как правило, значительно проще приобрести новую, заведомо исправную деталь.

Видео обзор

Как вам статья?

Настройка карбюратора на квадроцикле своими руками

Не навреди!

Не секрет, что многие владельца квадроциклов Стелс 500 критикуют конструкцию установленного на машине карбюратора, полагая именно его главным виновником некорректной работы топливной системы и проблем с тяговыми характеристиками двигателя. Спору нет, определённые основания для подобных утверждений есть. Но пытаясь заняться самостоятельным ремонтом, некоторые владельцы мототехники забывают о том, что вмешательство в работу сложного устройства без соответствующих знаний и подготовки может принести не пользу, а непоправимый вред.

Установка карбюратора на квадроцикле

Главная → Обслуживание → Настройка карбюратора на квадроцикле своими руками.

• Admin
• 17.01.2017
• 67024
• 75 Комментариев
• качество смеси, Квадроцикл, настройка карбюратора, холостой ход

Очень часто настройка и регулировка карбюратора квадроцикла для новичков кажется непреодолимой задачей, но на самом деле, это далеко не так. Воспользовавшись нашей инструкцией, вы без труда сможете настроить карбюратор своими руками.

Из-за неправильной настройки карбюратора возникают такие проблемы как: провалы при разгоне, рывки во время движения, неуверенный старт двигателя, плохая динамика разгона, перегрев, потеря мощности, увеличение потребления топлива, образование нагара в камере сгорания.

Итак, что же, собственно говоря, мы собираемся настраивать?

• Настройка холостого хода
• Настройка качества смеси (спец. винтом на карбюраторе).
• Настройка качества смеси (смещением положения иглы)

Внимание! Настройка проводится при условии прогретого двигателя и чистого карбюратора.

Для начала убедимся в отсутствии конденсата в карбюраторе. Сначала необходимо слить бензин из поплавковой камеры, для этого нужно закрыть топливный кран и неполностью открутить винт №1, после того, как бензин сольется из поплавковой камеры, закрутить винт №1.

Рассмотрим фотографии свечей с различным нагаром и дефектами.

100% индикатором правильно настроенной горючей смеси является нагар на свече.

1. Свеча зажигания при работе двигателя без неисправностей.
2. Двигатель с повышенным расходом топлива.
3. Бедная воздушно-топливная смесь.
4. Избыточное количество присадок, имеющих в своем составе металл.
5. Двигатель после длительного простоя.
6. Свеча неработающего цилиндра
7. Полное разрушение центрального электрода с его керамической юбкой.
8. Выработка или залегание маслосъемных поршневых колец.

Рассмотрим расположение винтов регулировки качества смеси и оборотов холостого хода карбюраторов разных моделей.

№1 Винт-пробка поплавковой камеры; №2 Винт качества смеси;

№3 Винт регулировки холостого хода.

1 — винт регулировки качества на холостом ходу; 2 — топливоприёмный штуцер; 3 — штуцер, через который можно спить топливо из поплавковой камеры; 4 — винт-пробка поплавковой камеры.

1 — вентиляционная трубка; 2 — винт регулировки оборотов холостого хода ; 3 — винт регулировки состава бензовоздушной смеси.

Регулировка оборотов и качества смеси карбюратора квадроцикла.

1. Завести и прогреть двигатель, чтобы он вышел на рабочий температурный режим.

2. Регулируя винт холостого хода, установить нормальные обороты. Полностью, до упора закрутить винт топливной смеси, двигатель должен заглохнуть. Если этого не произошло, проверить герметичность системы подачи воздуха от воздушного фильтра.

3. Отвернуть винт топливной смеси на 1 оборот. (Поворачивая винт по часовой стрелке, мы обогащаем смесь, откручивая против часовой стрелки — обедняем).

4. Запустить двигатель и, регулируя винт холостого хода, установить обороты чуть выше обычного

5. Медленно откручивать винт топливной смеси до тех пор, пока двигатель не достигнет максимальных оборотов (винт откручиваем не более чем на 2 оборота, но в зависимости от износа двигателя и других неисправностей диапазон может колебаться).

6. Повторно регулируя винт холостого хода, установить нормальные обороты.

7. Несколько раз нажав курок газа, проверь, устойчиво ли количество оборотов холостого хода.

Регулировка качества смеси с помощью иглы.

Наверное, вам не раз приходилось слышать о регулировке качества смеси на карбюраторе путем манипуляций с иглой. Отмечу, что это крайние меры, для начальной настройки используйте винт качества смеси, и только если вы не получите желаемого результата, откручивайте крепление и вынимайте иглу. Что она собой представляет? Это основной элемент, который регулирует количество бензина, подаваемое в камеру сгорания. Соединен напрямую с ручкой газа через трос. Когда вы поворачиваете ручку, игла поднимается выше, открывая канал топливу, тем самым подавая больше смеси, от чего возрастает мощность, которая воплощена в скорость.

На игле в точке крепления вы увидите 5 канавок. Изначально, стопорное кольцо фиксирует ее в центральном положении, это оптимальный вариант. Но иногда не удается добиться требуемого качества смеси. Тогда нам и понадобятся остальные канавки, 2 сверху и 2 снизу, это говорит о том, что мы можем регулировать дозу постепенно.

Не стоит заблуждаться

Попробуем внести ясность. Прежде всего, утверждение, что карбюратор Стелс 500 якобы изготовлен в Японии, не соответствует действительности. Как это часто бывает, продукция выпускается в Китае по лицензии (а может, и без неё), и её можно расценивать лишь как изделие, скопированное с удачных японских моделей. Карбюратор Стелс 500 GT и других модификаций популярного квадроцикла имеет заводскую маркировку PD36J. Он представляет собой конструкцию с одной поплавковой камерой и одним диффузором и, при нормальной работе, обеспечивает устойчивую работу двигателя на всех режимах при достаточно экономном расходе топлива.

Настройка качества смеси карбюратора квадроцикла на ходу

1. Заведите квадроцикл и совершите пробный заезд. Подождите, пока двигатель полностью остынет.

2. Проверьте состояние свечи. Для этого выкрутите колпачок и осмотрите свечу.

• Легкий коричневый налет по всей окружности изолятора – признак оптимальной работы карбюратора.
• Коричневый цвет с одной стороны изолятора – бедная смесь двигателя.
• Плотный черный нагар на изоляторе свечи – показатель того, что карбюратор подает слишком много топливной смеси во время движения квадроцикла.
• Абсолютно черная свеча, изолятор и электрод – слишком богатая смесь, которая дает чрезмерно высокий расход топлива и уменьшение мощности, а также загазованность камеры.
• Белый изолятор – недостаток подачи воздуха и бензина. Приводит к перегреву и повышенному расходу бензина.
• Полностью белая свеча – чересчур обедненная смесь.
• Кирпичный цвет – большой объем присадок с высоким содержанием металла в составе.
• Отсутствие нагара и одновременное плавление электрода – сильно обедненная смесь на высоких оборотах.
• Свеча с разрушенным наконечником – поломка центрального электрода с керамической юбкой.
• Свеча с масляным отложением внутри электрода – признак отработанных колец и маслосъемных колпачков.
• Блестящие вкрапления и стружка – разрушение двигателя вследствие езды на больших оборотах.
• Окисление – проблемы с поршневыми кольцами.

3. Открутите крышку иглы в верхней части карбюратора. Потяните иглу. Это главный элемент, регулирующий подачу топлива в камеру сгорания, так как игла соединена с курком газа. При нажатии на курок игла поднимается вверх, приоткрывая отверстие для подачи смеси горючего. Это напрямую влияет на рост мощности и скорости квадроцикла.

4. Достаньте тросик, затем нажмите на иглу, чтобы вытащить ее наружу. На игле размещено 5 пазов и стопорное кольцо. По умолчанию оно установлено в среднем значении. Чем ниже расположено стопорное кольцо, тем выше поднята игла, а, значит, подается много бензина и мало воздуха. Соответственно, чем выше кольцо – тем меньше бензина и больше воздуха.

Будьте последовательны

Следует понимать, что существует причин повышенного расхода топлива и неустойчивой работы двигателя. Нужно точно определить причину неисправности, прежде чем приступать к её устранению. Но если всё же возникло предположение, что виноват карбюратор квадроцикла Стелс 500, прежде всего, следует тщательно проверить плотность и надёжную фиксацию топливных и воздушных шлангов. Именно их негерметичность может являться источником проблем. И только если с этим всё в порядке, стоит задуматься о более сложном ремонте.

Существует мнение, что основной причиной плохой работы узла является брак, допущенный в процессе его изготовления. Действительно, встречаются карбюраторы с трещинами на корпусе или недобросовестно обработанными воздушными и топливными каналами. Если это действительно так, то деталь придётся заменить. Но если явных повреждений не обнаружено, настройка карбюратора Стелс 500 может решить возникшие проблемы. Вот только для начала следует убедиться в отсутствии загрязнений. Для этого деталь придётся снять, разобрать, а при необходимости – промыть. Важно обратить внимание на целостность прокладок и обязательно заменить повреждённые.

КАК ИЗБЕЖАТЬ ПРОБЛЕМ?

Для начала нужно как следует промыть карбюратор и очистить его составляющие, потому что засорение не даст качественно произвести настройку. Затем необходимо запустить двигатель и дать ему поработать. После можно приступать к регулировке карбюратора квадроцикла.

Необходимо выполнить следующие действия:

• Отрегулировать обороты при помощи винтов настройки, которые отвечают за свойство эмульсии и число оборотов.
• Добиться оптимального состава топлива при помощи иглы.
• Отрегулировать уровень топлива.

Выполняемые операции

Скажем прямо, обслуживать установленное на квадроцикле устройство не слишком удобно. Всё, о чём позаботились для такого случая разработчики, проектируя карбюратор Стэлс 500 – регулировка оборотов холостого хода. Её производят на прогретом до рабочей температуры двигателе, вращая регулировочный винт. Оптимальным считается режим, когда стрелка тахометра выставлена на отметке 1600 об/мин.

Для того чтобы изменить качественный состав топливной смеси, деталь придётся демонтировать. Конструкцией предусмотрено два этапа регулировки.

1. Грубая. Она производится с помощью изменения положения установочной шайбы на штоке дозирующей иглы. Для этого приходится откручивать два винта крепления и вынимать диафрагму вместе с иглой и поршнем. Только после этого удастся переставить кольцо в одно из пяти предусмотренных изготовителем положений. Подобная регулировка оказывает влияние на общее количество поступающей в двигатель топливной смеси, изменяя тяговые характеристики мотора и расход бензина.
2. Тонкая. Для её выполнения придётся воспользоваться винтом, изначально скрытым под пластиковой заглушкой. Заглушку придётся удалить. После этого винт закручивают до упора, а затем отворачивают на 1,5 – 2,5 оборота, после чего устанавливают заглушку на место. Таким образом удаётся добиться оптимального состава смеси на холостых оборотах и в переходных режимах.

Судить о результате проделанной работы можно по цвету электродов вывернутой из двигателя свечи зажигания. Если всё в порядке, то после 15 – 20 мин. работы мотора они будут светло-коричневого цвета. Чёрные, закопченные электроды означают избыток топлива. Белёсый налёт сигнализирует об обеднённой смеси. И в том, и в другом случае положение винта придётся немного изменить. Будьте готовы к тому, что подобную операцию придётся проделать несколько раз.

Как отрегулировать на квадроцикле холостые обороты карбюратора

1. Чтобы избавиться от конденсата, регулярно появляющегося в карбюраторе, слейте горючее из поплавковой камеры – прикройте топливный кран и до упора открутите винт №1. Дождитесь, когда бензин сольется полностью, и закрутите винт №1 назад.

2. Заведите транспортное средство и дайте ему прогреться в течение нескольких минут.
3. Закрутите болт качества смеси №2 до отказа. Движок на данном этапе заглохнет. Если такого не случилось, скорее всего, нарушена герметичность патрубков системы подачи воздуха. Проверьте. Затем проверните болт №2 на один оборот. Обогащение смеси происходит в направлении по часовой стрелке, обеднение – против.
4. Прибавьте холостых ходов при помощи винта №3 и заведите квадроцикл. Количество оборотов должно быть немногим выше обычного (в некоторых моделях болт регулировки холостых ходов расположен с правой стороны четырехколесника).

5. Открутите винт качества топливной смеси №2 так, чтобы силовой агрегат достиг максимальных оборотов – примерно 2-2,5 оборота.
6. Начните выравнивать количество холостых оборотов с помощью болта №3, пока не услышите ровный, без надрыва звук работы мотора.
7. Нажмите несколько раз на курок газа, чтобы проверить устойчивость оборотов на холостом ходу.

Примечание. Расположение болтов на каждой модели карбюратора может отличаться, поэтому изучите инструкцию, прилагающуюся к вашему аппарату.

Как самому настроить карбюратор квадроцикла

В большинстве случаев настойка и регулирование карбюратора своими силами для новичков кажется вообще какой-то запредельной задачей, но ведь на самом-то деле все не так уж сложно. Так, из данной статьи вы поймете, что карбюратор можно настроить самостоятельно и без лишних проблем, и без обращения в специализированные сервисы

Но следует сразу отметить, что неправильная настройка карбюратора может привести к следующим проблемам:

1. Провалы при разгонах;
2. Резкие толчки в процессе эксплуатации;
3. Слабый старт двигателя;
4. Некачественная динамика разгона;
5. Быстрый перегрев;
6. Резкая потеря мощности;
7. Чрезмерное потребление топлива;
8. Появление нагара в области камеры сгорания

Для того, чтобы избежать этих и многих других проблем, следует заняться настройкой:

Помните: настойка карбюратора должна производиться при чистом карбюраторе и прогретом двигателе!

Первое, в чем следует убедиться так это в том, что в карбюраторе отсутствует конденсат. Необходимо слить весь бензин, находящийся в поплавковой камере. Чтобы это сделать, необходимо открутить винт и слить бензин. Потом винт надо закрутить.

Теперь надо как следует разобрать месторасположения винтов, отвечающих за обороты холостого хода и за регулировку качества смеси. Итак, как же следует правильно регулировать качество смеси и обороты карбюратора в квадроцикле?

Все очень просто, достаточно сделать следующее:

1. Завести квадроцикл и дать двигателю как следует прогреться, чтобы он вошел в свой нормальный рабочий режим по температуре;
2. Постоянно регулируя винт холостого хода, поставить нормальные обороты, а затем до упора закрутить винты, отвечающие за топливную смесь. Двигатель при этом должен заглохнуть. Если двигатель не заглох, то необходимо проверить надежность герметичности системы подачи воздуха, который идет от воздушного фильтра;
3. Теперь необходимо отвернуть винт, отвечающий за топливную смесь. Ровно на один оборот. Помните о том, что, поворачивая в разные стороны винт топливной смеси, вы или обогащаете смесь, или ее обедняете. Обычно по часовой стрелке идет обогащение.
4. Теперь следует запустить двигатель и, тщательно регулируя винты холостого хода, установить чуть повышенные обороты.
5. Теперь необходимо начать медленно откручивать винт, отвечающий за топливную смесь. Откручивать следует аккуратно, пока двигатель не дойдет до точки максимальный оборотов. Обычно для этого требует открутить винт на два оборота максимум.
6. Далее надо повторно отрегулировать винт холостого хода, попутно устанавливая нормальны обороты.
7. И последнее, что необходимо сделать – еще несколько раз нажать на газ и проверить устойчивость холостого хода.

Регулировка уровня топлива в поплавковой камере квадроциклов

Качество работы четырехколесника зависит от правильного уровня бензина в карбюраторе. Чрезмерное количество зальет свечи, прольется на землю и приведет к лишним расходам. Если же горючего поступает слишком мало, мотор попросту не заведется.

Как оптимально настроить подачу топлива

• 4-хтактные квадроциклы оснащены карбюраторами с непрозрачной трубкой дренажного шланга, свисающего вниз. Поэтому первым делом замените его на прозрачный.
• Свободный конец шланга поднимите вверх.
• Открутите дренажный винт слива рядом с трубкой, чтобы избавиться от лишнего топлива. По количеству жидкости, поступающей в трубку, определите уровень бензина в карбюраторе. Норма – это линия (допускается 1-1,5 мм ниже) соединения корпуса и поплавковой камеры.
• Чтобы отрегулировать уровень подачи горючего состава, откройте поплавковую камеру и найдите язычок, закрывающий запорную иглу.
• Подогнув язычок вниз, вы повысите интенсивность подачи топлива. Отогнув вверх – наоборот, понизите. Совершайте все манипуляции с осторожностью, так как конструкция довольно хрупкая.

источник

определяют коллектор Хонда ВЛС 600 карбюратора с ВТК ПД36ДЖ КАРБЮРОМ

Всем привет. Это было прекрасное время, чтобы служить вам наилучшим образом в течение нескольких лет. Теперь времена изменились. Etsy стал очень ЖАДНЫМ и, к сожалению, таким неуважительным к продавцам. Грустно, но правда. Я и мы выходим из бизнеса с Etsy из-за их поведения. Мы будем работать до конца года, и все. Однако вы, ребята, можете купить наш продукт на Ebay или vtcmotors.com. Мои самые теплые пожелания и удачи.

ПЕРЕД ПОКУПКОЙ ПРОЧИТАЙТЕ ОПИСАНИЕ ПОЛНОСТЬЮ!

Пожалуйста, покупайте ответственно. Читеры, скаттеры, новички и геймеры не приветствуются! ЭТО ОБЯЗАТЕЛЬНО! ЕСЛИ ВЫ НЕ ПОНИМАЕТЕ, ЧТО ДЕЛАЕТЕ, ПРОСТО НЕ ПОКУПАЙТЕ ЭТО!!! БОЛЬШОЕ СПАСИБО…

Если вы не знаете, как завершить свой проект или не уверены, как сделать это правильно, пожалуйста, НЕ ПОКУПАЙТЕ ЕГО!!! Не тратьте свое и мое время. Я не принимаю возврат вообще, только если часть бракована из-за производственных проблем или около того. Пожалуйста, не новички и не игроки. Я упорно тружусь, чтобы вы, старожилы, вернулись на гастроли. Мы будем признательны за ваше сотрудничество. Спасибо за понимание.

Карбюратор VTC PD36J (36 мм), сборка Литва. Он очень прост в установке с минимальной регулировкой. Без проблем работает на небольших двигателях от 400 до 650 куб.см. Форсунки подходят от карбюратора CV 40.

Все товары доставляются международной службой FedEx или DHL Express, что гарантирует надежную и своевременную доставку.
В указанную цену включена ускоренная доставка через FedEx или DHL Express, поэтому доставка осуществляется максимально быстро. Обычно это занимает от 3 до 9 рабочих дней по всему миру (для манифолда). Карбюратор может прибыть на несколько дней позже, чем коллектор.
АЛЮМИНИЕВЫЙ впускной коллектор с плоским карбюратором VTC PD36J и держателем/чехлом карбюратора.
Квартиры обычно гораздо более отзывчивы. Расстояние под заслонкой значительно меньше, чем у круглой заслонки, а пространство для заслонки меньше, поэтому меньше прерывание потока. Этот короткий слайд создает более сильный сигнал «падения давления» на форсунках. Известно, что плоские направляющие
обладают более высокой производительностью, поскольку в области направляющих карбюратора меньше площади. Воздух может пройти через горку быстрее.

Полезно знать!
https://youtu.be/tOMkBI-Y6Jo

Коллектор предназначен для всех моделей Honda Shadow VT и VLX 600-700.

ПРИМЕЧАНИЕ! Карбюраторы поставляются с заводскими форсунками основного жиклера № 135, пилотного № 40. Запасные главные жиклеры
Для каждого применения карбюраторы должны быть перенастроены в зависимости от конкретного объема двигателя. Пожалуйста, не стесняйтесь спрашивать о требованиях к струйной обработке для вашего приложения. Спасибо.

Материалы:
АЛЮМИНИЙ

Деталей в комплекте:
Коллектор
2 прокладки
1 карбюратор VTC PD35J
1 крепление/чехол карбюратора
2 основных жиклера
1 игла
1 игла игла

Если вы не знаете, как установить коллектор и/или карбюратор после прочтения Руководство по установке, пожалуйста, обратитесь для установки к лицензированному или сертифицированному механику. Я не могу нести ответственность за поврежденный продукт из-за отсутствия знаний у покупателей.
Я не принимаю возврат из-за раскаяния покупателя, непонимания того, как установить, продукта, поврежденного во время установки, или продукта, купленного не для вашего конкретного велосипеда. Если у вас есть вопросы, обращайтесь.

Объяснение регулировки, очистки и продувки карбюратора квадроцикла — стиль квадроцикла

Регулировка и настройка карбюратора квадроцикла

Регулировка карбюратора квадроцикла включает в себя настройку карбюратора вашего квадроцикла для достижения максимальной производительности. Как я узнаю, что моя струя выключена? Мой квадроцикл сильно глохнет, виновата ли струя? У меня есть рабочие части, что теперь? Это все общие вопросы, поэтому давайте познакомим вас с регулировкой карбюратора квадроцикла.

Вы можете самостоятельно настраивать форсунки квадроцикла и избегать типичных ошибок при форсунке, если понимаете некоторые основы форсунки, описанные ниже. Подробное руководство по установке будет поставляться с комплектом форсунок, который вы приобретете для своей марки и модели квадроцикла, поэтому вместо этого в этом руководстве основное внимание будет уделено объяснению основных принципов работы форсунок квадроцикла. Как работает струйная установка…

#1  – Первое, что вам нужно запомнить, это то, что струйное срабатывание квадроцикла относится к положению дроссельной заслонки, а не к оборотам двигателя. Каждая струя эффективна для определенного диапазона положения дроссельной заслонки. Пилотный жиклер, или пилотный винт, как его иногда называют, регулирует подачу топлива между скоростью холостого хода и примерно одной восьмой полностью открытой дроссельной заслонки (WOT). Игольчатый жиклер регулирует подачу топлива от одной восьмой позиции до приблизительно трех четвертной позиции дроссельной заслонки. Наконец, ваш главный жиклер управляет потоком топлива между положением дроссельной заслонки на три четверти и полностью открытым.

#2  – Второе, что вам нужно знать, это то, что запасные части с высокими эксплуатационными характеристиками изменят ваши требования к водометам. Повышение производительности двигателя обычно означает повышенный спрос на топливо, поэтому важно изучить методы регулировки карбюратора квадроцикла.

Другими факторами, влияющими на подачу топлива, являются ограничители оборотов, высота над уровнем моря и загрязненные свечи зажигания, если система управления отключена. Высота напрямую влияет на работу двигателя, потому что чем выше вы поднимаетесь над уровнем моря, тем разреженнее становится воздух.

Пилотный жиклер – пилотный винт

Пилотный жиклер, также называемый пилотным винтом, регулирует топливно-воздушную смесь в карбюраторе между холостым ходом и 1/4 дроссельной заслонкой. При повороте винта топливовоздушная смесь обедняется. Выкручивание винта НАРУЖУ делает топливно-воздушную смесь богаче. Бедный означает меньше газа, богатый означает больше газа.

Каждый жиклер обозначен номером, и этот номер напрямую связан с размером отверстия внутри жиклера. Опять же, чем меньше, тем стройнее, чем больше, тем богаче. Если при впрыскивании карбюратора вы обнаружите, что вам нужно полностью вывернуть пилотный жиклер, чтобы улучшить реакцию, вам, вероятно, придется переключиться на меньшее количество винтов.

Если, с другой стороны, вам нужно повернуть его более чем на 2,5 оборота, вам, вероятно, понадобится винт с большим номером. Когда ваш двигатель глохнет при малейшем увеличении положения дроссельной заслонки, ваш пилотный жиклер, вероятно, слишком богат.

Игольчатый и игольчатый жиклер

Игольчатый жиклер и его игла регулируют подачу топливно-воздушной смеси от положения 1/8 дроссельной заслонки до положения 3/4 дроссельной заслонки. Игла внутри игольчатого жиклера представляет собой длинный конический штифт. Когда вы увеличиваете положение дроссельной заслонки, штифт вытягивается из жиклера, позволяя топливно-воздушной смеси обогащаться. Существует несколько различных форм и диаметров игольчатых/игольчатых жиклеров, но во время настройки игольчатый жиклер часто не трогают, так как он не влияет на работу на холостом ходу или на высоких оборотах. Применяются те же характеристики обогащения/обеднения, что и для пилотного винта.

Главный жиклер

Главный жиклер регулирует подачу топливно-воздушной смеси от 3/4 положения дроссельной заслонки до полностью открытого дросселя. Главный жиклер снова пронумерован, и большее число указывает на большее отверстие и более богатую смесь. Стандартный двигатель будет хорошо работать со штатным главным жиклером, но как только будут добавлены детали, повышающие производительность двигателя, вероятно, вам придется пересмотреть, по крайней мере, главный жиклер вашего карбюратора. Различные комбинации деталей производительности будут предъявлять различные требования к вашему карбюратору. Все, что увеличивает мощность, также увеличивает потребность в топливе.

Все детали в мире не улучшат производительность, если вы не настроите свой карбюратор. Если у вас есть ограничитель оборотов, вам, возможно, потребуется настроить или обновить его, потому что ограничитель оборотов будет иметь тенденцию глушить двигатель на полном газу. Обязательно следуйте инструкциям, прилагаемым к большинству комплектов для промывки.

Шаги по настройке карбюратора квадроцикла в полевых условиях

Теперь, когда вы, надеюсь, немного лучше понимаете основы работы деталей карбюратора квадроцикла, вот шаги, которые нужно предпринять, если вы попали в затруднительное положение на трассе. . Засорение, повреждение, загрязнение топлива, грязь в системе впуска воздуха и другие условия могут привести к тому, что карбюратор вашего квадроцикла не сможет подавать необходимое количество топлива в двигатель вашего квадроцикла. Вы всегда хотите настроить карбюратор своего квадроцикла дома или в магазине, но это не всегда возможно. Если вы в пробке, это то, что вы можете сделать.

• #1 — Визуально осмотрите свой квадроцикл. Проверьте наличие признаков утечки топлива. При выключенном двигателе возьмитесь за провод свечи зажигания и убедитесь, что он надежно прикреплен к двигателю. Ищите признаки очевидных повреждений или грязи в воздухозаборнике. Убедитесь, что батарея правильно подключена.
• № 2 — Если у вас есть телефон с сигналом, сообщите кому-нибудь, что вы находитесь на тропе и что ваш квадроцикл не работает должным образом, сообщите им, где вы находитесь. Безопасность прежде всего.
• №3. Если у вас есть руководство по эксплуатации вашего квадроцикла, внимательно следуйте инструкциям по настройке карбюратора. Каждый квадроцикл немного отличается.
• #4 – Все еще застрял? Нет инструкции по эксплуатации? Нет отвертки? ХОРОШО. Визуально осмотрите карбюратор квадроцикла и найдите регулировочный винт воздух/топливо. Это не крепление карбюратора к двигателю, он будет свободно вращаться, если вы его отрегулируете.
• #5 — С помощью ключа, края водительского удостоверения или чего-либо достаточно маленького, чтобы поместиться в регулировочный винт карбюратора, осторожно поверните винт по часовой стрелке (внутрь) до упора. Не поворачивайте его наружу, иначе он со временем выпадет. Внутрь, чтобы начать, полностью, но не давите слишком сильно.
• № 6 — Если винт полностью повернут, квадроцикл будет находиться в бедном положении, и будет проходить очень мало топлива. Оттуда поверните винт на четверть оборота и попробуйте запустить двигатель. Оптимальные настройки обычно составляют от 1,5 до 3 оборотов на двигателях в хорошем рабочем состоянии.
• №7 — Если он не запускается или глохнет и останавливается, поверните винт еще на четверть оборота наружу и повторите попытку. Вы будете повторять этот процесс до тех пор, пока квадроцикл не заведется и не заглохнет.
• #8 — Не волнуйтесь, если двигатель не работает в этот момент. Когда он работает без остановки, смесь воздуха и топлива будет близка к тому, что нужно двигателю для работы. Вы можете продолжать немного регулировать его, пока двигатель не станет звучать лучше и не будет работать без колебаний. Если вы повернете его слишком сильно, вы в конечном итоге зальете двигатель слишком большим количеством топлива, из-за чего он заглохнет и его будет трудно запустить. В залитом состоянии потребуется время, чтобы топливо испарилось.
• №9. Как можно скорее доставьте свой квадроцикл в гараж или в магазин, чтобы предотвратить повреждение двигателя. Двигатель квадроцикла, работающий на слишком обедненной смеси, будет нагреваться сильнее, и вы рискуете прожечь поршень или повредить кольца. Если он работает слишком богато, вы рискуете повредить клапан и дать обратный эффект.
• СОВЕТ: Всегда имейте при себе руководство по эксплуатации, небольшой фонарик и набор основных инструментов с квадроциклом, когда отправляетесь в путь.
• СОВЕТ. При планировании поездки на квадроцикле проверьте, нет ли значительных перепадов высот между местом, где вы обычно ездите, и местом, куда направляетесь. Вам может понадобиться регулировка карбюратора квадроцикла, если есть изменение высоты над уровнем моря, чтобы учесть изменение атмосферного давления. Давление воздуха уменьшается на большей высоте (регулируйте внутрь, чтобы дать больше воздуха) и увеличивается на меньшей высоте (регулируйте наружу, чтобы дать больше топлива).

Таблица размеров жиклера карбюратора

Форсунки карбюратора регулируют количество топлива, которое смешивается с воздухом внутри корпуса дроссельной заслонки карбюратора. Эта таблица размеров жиклера карбюратора показывает, насколько эффективен каждый жиклер при определенных уровнях дроссельной заслонки. Пилотный жиклер эффективен на холостых оборотах до 1/4 дроссельной заслонки (низкий диапазон). Струя иглы эффективна от 1/4 дросселя до 3/4 дросселя (средний диапазон). Главный жиклер эффективен от 3/4 дроссельной заслонки до полностью открытой дроссельной заслонки (верхняя часть).

См. также

При диагностике карбюратора или проблемы с настройкой посмотрите на жиклер, отвечающий за диапазон, в котором возникает проблема.

ВСЕГДА следуйте спецификациям производителя, когда это возможно. Размер жиклера обычно указан на самом жиклере, обычно в миллиметрах (мм), от маленького до большого. Замена жиклера карбюратора на жиклер меньшего размера уменьшит расход топлива. Аналогичным образом, установка жиклера большего размера увеличит подачу топлива и может помочь двигателю работать более плавно. Примечание: двигатель, работающий на богатой смеси, менее подвержен тепловым повреждениям, чем двигатель, работающий на обедненной смеси.

Я надеюсь, что это руководство по настройке карбюратора поможет вам понять, как работают форсунки, чтобы вы могли наилучшим образом настроить свой квадроцикл для достижения максимальной производительности (и удовольствия!).

Общие инструкции по очистке карбюратора квадроцикла

• Наденьте защитные очки и подготовьте чистое рабочее место
• Снимите карбюратор с квадроцикла и очистите снаружи щеткой и мыльной водой
• Снимите поплавковую камеру, стараясь не повредить ее прокладку
• Снимите штифт поплавка и поплавок в сборе и проверьте на предмет износа и повреждений
• Снять игольчатый жиклер и проверить на наличие засоров и повреждений
• Снимите пилотный и главный жиклер и осмотрите на наличие засоров и повреждений
• Важно: Полностью закрутите винт топливовоздушной смеси и сосчитайте количество оборотов, пока он не будет полностью затянут. Эта информация понадобится вам для корректировки смеси при повторной сборке.
• Снять винт топливовоздушной смеси
• Снимите регулировочный винт дроссельной заслонки
• Тщательно очистите все компоненты и осмотрите их на наличие препятствий и повреждений. Примечание: сжатый воздух чрезвычайно полезен для устранения препятствий.
• Замените все поврежденные компоненты, уплотнения и прокладки
• Соберите карбюратор квадроцикла в обратном порядке
• Совет: разложите детали в том порядке, в котором они были сняты, чтобы облегчить сборку
• Отрегулируйте соотношение топлива и воздуха, повернув винт смеси на число оборотов, которое вы записали ранее
• Переустановите карбюратор на свой квадроцикл и запустите двигатель. Может потребоваться дополнительная регулировка.

Заключение

Форсунки карбюратора со временем естественным образом засоряются и требуется периодическая чистка карбюратора.
