Паяльная станция T12 на STM32

Всем привет.

Вот и я решил, начитавших восторженных отзывов, попробовать в деле паяльники на жалах T12.

Что из этого вышло в этом обзоре 🙂

Купить я решил готовую станцию, точнее даже полностью готовый к использованию комплект: станция, ручка, жало, канифоль, припой :).

Покупать, как здесь часто принято, по частям и испытывать кайф от сборки, ожидания досылки отдельных частей с разных концов земли и повторной пересылки неисправных элементов у меня не было ни желания ни времени — предстояли масштабные паятельные работы и затягивать их было нельзя.

Естественно выбрана была станция на STM32 в виду большей функциональности.

Вот скрин заказа:

Забегая вперёд скажу, что это редкий случай, когда фото товара на Али полностью совпадает с присылаемым товаром. Большой плюс продавцу за это. Поэтому часть фоток будет с сайта продавца — мне меньше работы.

Для примера вот фото с сайта продавца:

А вот моё фото реальных внутренностей станции:

Как видите явных отличий нет, всё честно.

Комплект тоже полностью соответствует:

Вот так выглядит станция снаружи:

А вот так внутри:

Плата контроллера:

Как видите всё аккуратно, я бы даже сказал красиво 🙂

А как же всё это работает?

Да я бы сказал просто сказочно это работает. Я в восторге.

Обычно как было, когда я покупал новый советский паяльник?

Приносишь, включаешь, первые пол часа из него валит белый дым как на папском конклаве, смрад, за это время обугливается медное жало, нагревается ручка ну и т.д.

Здесь всё не так. Жало нагревается от комнатной температуры до 280 С за 12 секунд, это что-то фантастическое, после обычного паяльника. Внутри жала, если кто ещё не знает, есть термопара, которая собственно и отвечает за измерение температуры жала.

В ручке есть датчик вибрации/движения/наклона:

В результате, можно выставив, например, 1 минуту в настройках, переводить автоматически паяльник в ждущий режим с понижением температуры до 150 градусов, чтобы жало не обгорало. Возврат в рабочий режим происходит также автоматически, как только берёшь ручку в руки и пока несёшь её к детали жало прогревается до рабочей температуры. Это была моя мечта всю жизнь, я думал такого не бывает, не было и не будет. А оно есть 🙂 Просто класс!

Жало греется на протяжении всего нескольких сантиметров, в результате и риски ожогов снижаются при случайных касания жала, да и ручка не греется вообще!

Провод к ручке идёт силиконовый, мягкий, не плавится при касаниях жала при разумных температурах (~300, дальше испытывать не хотелось). Длина примерно 1.1 м.

Управление станцией осуществляется с помощью энкодера с функцией нажатия. В станции куча режимов и настроек, в интернете есть описание к этому контроллеру, повторяться не буду.

Напишу лишь про калибровку — очень полезная штука. Позволяет откалибровать температуру для каждого конкретного жала по трём точкам.

У меня в результате калибровки вышло вот что:

Теперь по поводу самого жала. В комплекте шло жало типа K.

Вот фото упаковки, кому интересно:

Опыт работы с «долговечными» жалами у меня был крайне отрицательный. Я вообще не понимал как люди ими паяют. Я всегда менял в покупаемых паяльниках долговечные жала на медные, это просто небо и земля. Поэтому наличие здесь «долговечного» жала меня больше всего и смущало.

Но видимо качество изготовления и правильные температурные режимы работы делают своё дело — жало держит припой и паяет просто отлично!

Вот фото залуженного жала:

У меня даже медные не все и не всегда так держат припой.

В общем всё отлично.

Теперь пробежимся ещё по некоторым моментам.

Ручка очень удобная. После длинных, тяжёлых, горячих классических паяльников, этой пользоваться одно удовольствие, просто не хочется заканчивать паять.

Жало в этой ручке не прокручивается, держится надёжно люфта нет вообще.

Корпус станции в общем не плохой, мне даже нравится, что он пластиковый, но слишком хлипкая тыловая пластина, надо производителю её усилить.

Ручка энкодера упирается при нажатии в лицевую панель, можно подложить бумажку внутрь.

При разборке будьте аккуратны — винты не только сзади, но и за лицевой панелью (она на скотчевом клее) находятся 4 самореза и поаккуратнее с задней пластиной корпуса, как я писал слишком хлипкая.

Для пайки крупных деталей (например провода сечением 4 мм2) жало K маловато, надо попробовать купить какое-то по массивней.

В интернете много отзывов, что у не фирменных жал T12 часто скачет температура, особенно при первом включении, так вот здесь, этого не было, при первом же включении температура быстро и уверенна пошла к установленному значению без истерик и прочих катаклизмов.

Ну вот в общем-то всё. Основные моменты я описал. Общее впечатление очень положительное. Паять стало приятно. Настройки станции интуитивно понятны и откладываются в голове быстро.

Продавец общительный, охотно идёт на контакт.

Обзор современного паяльника или паяльная станция на жалах T12.

Добрый день!

Недавно делал обзор:

Обзор разъёмов Xh3.54 для плат 3D принтеров и кримпера для них.
И в комментариях была небольшая дискуссия, что лучше — обжимать или паять. Это конечно пусть решает каждый сам, но у меня возникла мысль, что здесь за последнее время не было статей о современных паяльниках. А технологии тут оказывается, продвинулись сильно вперёд. Точнее продвинулись вперёд они уже давно, а братья китайцы сделали эти технологии доступными простому смертному.

Некоторое время назад я стал владельцем современной паяльной станции на жалах T12.

Что это такое, в чём преимущества перед обычным паяльником я и расскажу в этом обзоре.

Для начала покажу как это всё выглядит:

Слева — ручка паяльной станции, в центре — сама паяльная станция, внизу жало T12.

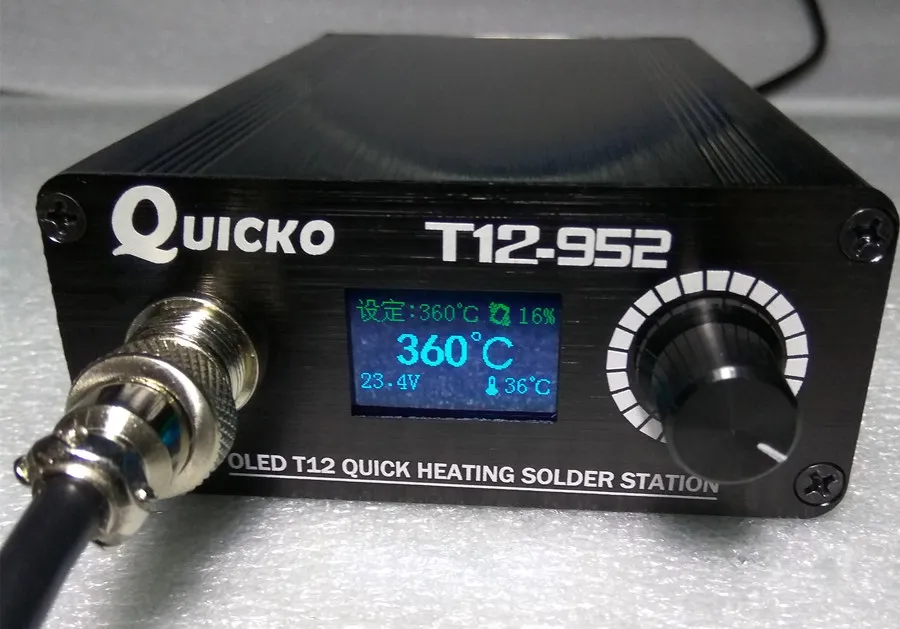

Вот мордочка станции:

Но основная фишка таких станций — в жале.

Выглядят они так (наконечники бывают разные, пока не обращайте на него внимание):

Нагревательный элемент встроен почти в самый кончик жала, туда же интегрирована термопара для передачи данных о температуре в станцию:

В результате мы имеем следующие преимущества такой конструкции.

1. Очень быстрый нагрев — буквально секунды от комнатной температуры до рабочей. Пиковая мощность этого небольшого жала, кстати, 72 ватта, питается от 24 вольт.

Лично у меня от комнатной температуры до 300 градусов жало греется ровно 13 секунд.

2. Поддержка температуры с большой точностью. Это исключает перегрев жала, когда оно просто лежит, и наоборот позволяет быстро увеличить подачу энергии при пайке массивных деталей.

3. Жало греется на протяжении всего нескольких сантиметров, в результате и риски ожогов снижаются при случайных касания жала, да и ручка не греется вообще.

4. Жала эти быстросъёмные, замену производить достаточно легко прямо на ‘лету’. Простота и скорость смены зависит от используемой ручки — из некоторых оно просто вытаскивается, а из некоторых предварительно нужно открутить фиксирующую гайку.

Жал таких бывает великое множество, можно выбрать на любой вкус:

Следующие интересные фишки лежат в ручке.

Первое — это датчик вибрации / наклона:

Его использование позволяет станции отключать или уменьшать нагрев жала, когда паяльник не используется. Время таймаута можно задавать на станции, так же как и температуру, до которой снижать нагрев. Таймаутов там даже два.

Первый снижает температуру при неиспользовании, а если паяльник взять в руки, то автоматически возвращает рабочий нагрев. У меня, например, стоит снижение в режиме ожидания до 150 градусов, и когда берёшь ручку в руки, то до 300 паяльник разогревается, пока несёшь его к детали.

Есть ещё один, более длительный таймаут, который отключает паяльник при неиспользовании совсем — прощай синдром забытого включенного утюга 🙂

Вторая фишка ручки этой станции — это силиконовый гибкий и термостойкий провод, который спокойно переживает без повреждений случайные касания его разогретым жалом.

Ручки тоже бывают разные, можно выбрать на свой вкус, а некоторые, особо экономные паяют таким жалом и вообще без ручек:

Теперь собственно станция.

Управление станцией осуществляется одним энкодером — нажатием, поворотом и поворотом с нажатием. Меню достаточно простое и интуитивно понятное. Вообще таких станций есть много, да ещё и разных версий, поэтому конкретную инструкцию здесь писать нет смыла, к каждой станции она будет своя. Поэтому просто перечислю ещё интересные возможности, о которых не написал ранее.

В станции есть возможность калибровать каждое жало — в результате на нём будут не ‘попугаи’, а реальные градусы:

Для каждого жала можно задать свою рабочую температуру, есть режим, когда одним движением энкодера можно увеличить температуру жала на большую величину, которую тоже можно задать в настройках.

Так же енкодером можно принудительно перевести станцию в один из дежурных режимов, которые я описал ранее.

Вот содержимое этой станции:

Большая плата — это блок питания, обеспечивающий для жала 24 вольта и 3 ампера.

Маленькая плата — это плата управления и индикации.

Ещё немного по поводу жал.

Ранее я паял только медными жалами потому, что опыт работы с «долговечными» жалами у меня был крайне отрицательный. Я вообще не понимал как люди ими паяют.

Я всегда менял в покупаемых паяльниках долговечные жала на медные. Медными просто не сравнимо удобнее паять и из-за лучшей теплопроводности и из-за лучшей залуживаемости.

Поэтому наличие здесь «долговечного» жала меня больше всего и смущало перед покупкой.

Но видимо качество изготовления и правильные температурные режимы работы делают своё дело — жало держит припой и паяет просто отлично!

Вот фото залуженного жала:

Как видите припой держится отменно, у меня не на каждом медном он так держится.

Покупка.

При покупке, рекомендую обращать внимание на контроллер станции. Станции на STM32 наиболее функциональны. Обычно в описании товара контроллер указывается.

Моя станция куплена здесь:

https://ru.aliexpress.com/item/Ksger-T12-STM32-OLED-DIY/32836043839.html
У этого же продавца, или любого другого можно купить и жала T12 других типов к ней.

Если есть вопросы или я что-то упустил, пожалуйста, пишите в комментариях.

Всем спасибо.
