Осциллограф: 20 самых важных характеристик осциллографов!

admin | 24.06.2023 | Популярное | Комментариев нет

Содержание

20 самых важных характеристик осциллографов!

Попробуем разобраться в том, какую роль играет полоса пропускания, чувствительность и память осциллографа при измерениях, в каких случаях лучше использовать аналоговые и цифровые, двухканальные и двухлучевые осциллографы, а когда вместо современного стационарного цифрового или портативного осциллографа достаточно иметь под рукой старый советский прибор? Ответы на эти и другие вопросы, а также все типовые заблуждения, связанные с этими приборами, вы найдете в нашей подборке — 20 самых важных характеристик осциллографов!

Когда мы говорим «осциллограф», то представляем себе прибор, на лицевой панели которого расположен экран, отображающий графики входных электрических сигналов (амплитудные и временных характеристики). Однако поскольку видов этих сигналов «великое множество», очевидно, что не может быть одного универсального прибора, способного адекватно показать все. Поэтому, выбирая осциллограф, нужно ориентироваться во всех разновидностях этого «многоликого» по областям применения прибора, чтобы выбрать именно тот, который подходит для решения стоящих перед вами задач. И здесь немудрено запутаться или упустить какие-то моменты, что может привести к покупке «ненужного чуда» электронной техники. А чтобы не попасть впросак, стоит прислушаться к отзывам опытных практиков, помогающим системно подойти к своим запросам и сделать действительно безошибочный выбор. Далее разбираются основные параметры и технические характеристики осциллографов.

1. Чем хорош двухлучевой осциллограф?

Двухлучевой осциллограф позволяет двумя лучами одновременно наблюдать на общей временной развертке два независимых процесса. Двухканальный осциллограф содержит электронный коммутатор, коммутирующий либо намного чаще, чем частота процесса, либо намного реже, чем частота процесса два процесса на один луч. При этом получается, как бы два луча, но график отображается «кусками, хотя, если частота коммутации выбрана верно, то визуально это не заметно. Все это верно до тех пор, пока исследуются строго периодические процессы. Если же процессы импульсные или не строго периодические (форма сигнала отличается в разных периодах или период меняется), качественно наблюдать два таких процесса на двухканальном однолучевом осциллографе невозможно, потому что в каждый момент времени мы видим только кусочек одного процесса. В принципе двухлучевой осциллограф, конечно, намного лучше однолучевого двухканального. У двухлучевого есть и недостаток: вертикальная развертка каждого луча линейна в своей половине экрана, верхнего – в верхней, нижнего – в нижней. При попытке использовать весь экран одним лучом нас ждет разочарование – отклонение луча у двухлучевой ЭЛТ в «чужой» половине экрана существенно нелинейно.

2. Ограничения двухканального (многоканального) осциллографа

Двухканальный (многоканальный) осциллограф отличается от двухлучевого (многолучевого) тем, что у него одновременное наблюдение разных сигналов обеспечивается быстрым переключением с одного канала на другой, т. к. применяется однолучевая трубка. Из-за чего на высоких скоростях развертки он «рвет» сигналы на экране. Двухлучевой (многолучевой) – имеет трубку с несколькими лучами, поэтому он сигналы не «рвет», но стоит обычно дороже.

3. Любой осциллограф – это не измерительный, а наблюдательный прибор

Хотя в цифровых осциллографах используются также измерительные функции (можно, например, проводить измерения амплитуды сигнала и т. д.). У аналоговых осциллографов погрешность по экрану 5-10%. Цифровые, к которым относятся также USB-осциллографы, вроде более точные, но есть такое понятие, как «Вертикальное разрешение». Например, у типового USB-осциллографа – указано 9 бит вертикального разрешения (реально часто – 8 бит). Это значит, что входной сигнал, надо поделить на 2 в 8-й степени, то есть на 256, что при входном сигнале 10 В даст ступеньку в 0,4 В.

4. Цифровой или аналоговый осциллограф?

Выбор «цифровой или аналоговый осциллограф» зависит от характера исследуемых процессов. Цифровой имеет память, широчайшие возможности рассматривать уже зарегистрированные кратковременные сигналы (есть возможность делать их скриншоты), цветной дисплей (что очень способствует восприятию информации), множество способов синхронизации, некоторые возможности обработки сигнала. У аналогового – наименьшие искажения наблюдаемого сигнала, что обычно приводится как основной довод в их пользу. Других, более серьезных доводов обычно не приводят.

5. Цифровой осциллограф не покажет ВЧ импульсы

Еще одна особенность цифровых осциллографов: для наблюдения непрерывного сигнала, и для того, чтобы сильно не увеличивать частоту дискретизации (квантования) по времени (а это необходимо из-за того, что точных быстродействующих АЦП пока еще мало, а то и вовсе нет для решения каких-то задач), часто используются для обработки численные методы (аппроксимация, интерполяция, экстраполяция). Современные микроконтроллеры довольно просто с этой задачей справляются. Но в результате мы видим не настоящий сигнал, а эрзац-сигнал, полученный в результате обработки точечных отсчетов численными методами. То есть мы можем не увидеть на сигнале «иглы» высокочастотных импульсных помех, которые будут прекрасно видны на аналоговом осциллографе.

6. Цифровой осциллограф умеет запоминать сигналы

У цифрового осциллографа дополнительное удобство – он может запоминать сигнал и выводить его на экран в увеличенном масштабе (функция экранной лупы). А также достаточно просто реализуются функции автонастройки на сигнал и измерение параметров сигнала (но это уже в дорогих моделях). Еще одно важное достоинство – просмотр или предварительное (возможно и полное) декодирование промышленных протоколов.

7. Ограничения АЦП цифровых осциллографов

Цифровой осциллограф работает на принципе преобразования аналогового (т. е. непрерывного) сигнала в цифровой (т. е. дискретный) со всеми вытекающими отсюда последствиями:

  • Для того чтобы передать сигнал как можно точнее, частота дискретизации должна быть намного выше частоты измеряемого сигнала. Т. е. чем больше дискретных отсчетов в единицу времени, тем более непрерывным будет отображение сигнала и более точным его воспроизведение на экране.

  • Дискретизация по уровню измеряемого сигнала (как правило, это напряжение). Чтобы его как можно точнее измерить, надо иметь хорошую дискретизацию по уровню. Допустим, мы имеем АЦП 8-бит. Теоретически он дает 256 уровней сигнала. Т. е. сигнал с амплитудой 10 В он может перевести в цифровой код с точностью 0,04 В, а если у АЦП 10 разрядов (1024 уровня), то мы сможем наблюдать этот же сигнал с точностью 0,01 В (правда, на самом деле точность будет ниже, из-за погрешности самого АЦП).

  • Многолучевой цифровой осциллограф должен иметь в своем составе несколько каналов преобразования и обработки сигнала.

  • Интерфейс для связи с компьютером имеют не только цифровые, но и многие аналоговые осциллографы.

8. Объем памяти цифрового осциллографа

Объем памяти выборок (в английской технической документации используются термины Record Length – длина записи или Memory Depth – глубина памяти) – третья ключевая характеристика цифровых осциллографов, наряду с полосой пропускания и частотой оцифровки. Суть в том, что это память, работающая на частоте оцифровки. Ее нехватка приводит к тому, что на медленных развертках осциллограф вынужден снижать частоту оцифровки во избежание переполнения памяти. Хотя есть «кривые» попытки обойти эту проблему, например, использованием пик-детектора. Если памяти выборок много (от 1 Мегасемплов), то это производителем специально подчеркивается, а если мало, то всячески замалчивается. Или приводится большой объем памяти, но оказывается, что это просто ОЗУ встроенного процессора, а не быстрая память выборок. Допустим, частота выборок – 500 мегавыборок в секунду (полоса пропускания – 50 МГц, 10 выборок на период). Смотрим сигнал 50 Гц (период 20 мс). За это время осциллограф сделает 10 000 000 выборок. С 8-битным АЦП ему надо запомнить 1 байт на выборку. Итого, чтобы зарисовать этот период, ему нужно либо 10 Мб памяти, либо снижать частоту выборок.

9. «Короткая и длинная» память в цифровом осциллографе

Короткая и длинная память — это «закон сохранения энергии в осциллографе». Если вы используете максимальную частоту дискретизации то у вас «короткая память» будет (извините за выражение), если же частота дискретизации будет в два раза меньше — то у вас память будет «ого-го». Если нужно посмотреть пачку импульсов — используете большую память, если периодический, но высокочастотный сигнал (тем более меандр), то тогда более важна частота дискретизации.

10. Время нарастания входного сигнала

Показатель «Время нарастания входного сигнала» – чем меньше, тем лучше. Это значит, что меньше будет «отгрызаться» начало первого сигнала на экране при внутренней синхронизации, и тем лучше частотные свойства осциллографа.

11. Полоса пропускания цифрового осциллографа

Считается, что для наблюдения цифровых сигналов полоса пропускания осциллографа должна быть в несколько раз выше частоты сигнала (хотя бы втрое), иначе прямоугольный сигнал превращается в «квазисинусоиду» (то есть «заваливаются» фронты). И частота дискретизации должна быть выше хотя бы раз в десять (некоторые даже считают, что это соотношение должно быть не менее 1:20).

12. Как связаны шумы и погрешность Разрешение экрана

Чем выше разрешение экрана, тем больше детализация. Выбирайте разрешение не менее 640 точек по горизонтали и не менее 480 точек по вертикали, многие современные относительно недорогие осциллографы уже имеют такие экраны. Экран должен быть цветным и с малой инерционностью. Черно-белые экраны с большой инерционностью — прошлый век.

13. Как связаны шумы и погрешность Когда нужен осциллограф с логическим анализатором?

Современная прикладная электроника – это в большинстве случаев «смесь цифры с аналогом». Расшифровка протоколов здесь не главное (хотя и не без нее). Но вот, допустим, имеем сигнал ШИМ, который в свою очередь может перейти во что угодно – ток, напряжение, температуру, магнитное поле, обороты и т. д. и т. п. Регулирование этих величин, допустим, выполняется с помощью микроконтроллера посредством какого-либо ПИД-регулятора. Как отрабатывать все тонкости этих процессов? Вот тут и придет на помощь встроенный в осциллограф логический анализатор. Конечно, все то же самое можно делать и отдельным анализатором, и синхронизировать его с аналоговыми сигналами. Но все это вы будете видеть на разных мониторах и засечь, что и после чего изменяется «от цифры в аналоге» уже будет очень неудобно и непродуктивно.

Таким образом, если вы собираетесь рассматривать цифровой и аналоговый сигналы одновременно, например, цифровой сигнал зависит (синхронизирован) от аналогового или наоборот, то лучшим решением будет осциллограф с логическим анализатором на борту или хотя бы с возможностью докупить логический анализатор позже (но нужно, чтобы у покупаемого осциллографа была такая опция). Отдельный логический анализатор удобен для работы с чистой цифрой.

14. Как связаны шумы и погрешность Как связаны шумы и погрешность осциллографа с разрешением экрана?

Шумы осциллографа не имеют никакого отношения к разрешению экрана.  Точно так же и погрешность осциллографа не имеет никакого отношения к разрешению экрана.

15. Эквивалентный режим

Эквивалентный режим используется только для периодических сигналов. Он позволяет повысить частоту дискретизации в десятки раз. Суть в том, что друг за другом делается не одна запись сигнала, а много, но каждый раз с небольшим смещением. Поскольку сигнал все время одинаковый (периодический), потом полученные записи накладывают друг на друга, и получают запись с как-бы очень высокой частотой оцифровки, например 50 ГГц, хотя реальная частота оцифровки была обычная, например 500 МГц. Для однократных сигналов не годится.

16. Режим сегментированной памяти

Некоторые цифровые осциллографы имеют режим сегментированной памяти. То есть их можно оставить работать хоть на неделю, но они будут записывать не весь сигнал, а только его часть, форма которой задается через меню, например, только короткие пики. Таким образом, ни один пик не будет пропущен и будет записан с нужной (высокой) частотой дискретизации. А потом все записанные сегменты (кусочки сигнала) можно разом просмотреть.

17. Минусы портативных осциллографов

У портативных приборов цены выше, а параметры хуже, это известно. В частности, «настольные» осциллографы давно «доросли» до 1-2 мегасемплов (мегабайт) памяти выборок, а у портативных эта память по-прежнему 1-40 килосемплов (килобайт).

18. Что такое мотортестер?

Для диагностики системы зажигания автомобильного двигателя используется мотортестер, представляющий собой многоканальный осциллограф (осциллограф-мультиметр с четырьмя и более каналами), с инсталлированным в нем специальным ПО. К осциллографу подключается комплект датчиков. Мотортестер отображает осциллограмму высокого напряжения системы зажигания и в реальном времени параметры импульсов зажигания, такие как пробивное напряжение, время и напряжение горения искры.

19. Что такое автомобильный диагностический сканер?

Для «общей» автодиагностики применяют диагностический адаптер или CAN-Bus автомобильный диагностический сканер, представляющий собой осциллограф смешанных сигналов – осциллограф со встроенным логическим анализатором, который, используя специальное ПО, выполняет дешифровку протоколов CAN/KWP2000/др. и трактует полученные данные. Система управления современного двигателя, отвечающего строгим нормам токсичности, в качестве главного своего элемента содержит электронный блок управления (ЭБУ). Так вот сканер предназначен именно для работы с ЭБУ, для его «сканирования». А так как сканер работает с блоком, то он позволяет:

  • Наблюдать сигналы с датчиков системы, следить за их изменением во времени.

  • Проверять работу исполнительных механизмов путем приведения их в действие и визуального или другого контроля.

  • Считывать сохраненные системой коды неисправностей.

  • Посмотреть идентификационные данные ЭБУ, системы и т. п.

20. Почему лучше не использовать осциллографы, выпущенные в СССР?

В России до сих пор продаются осциллографы, выпущенные в СССР 25-30 лет назад. Они могут привлечь внимание разве что новичков и не очень требовательных радиолюбителей. Однако опытные практики пишут на страницах интернет-форумов буквально следующее: «Ни в коем случае не советую связываться с советскими приборами, тем более осциллографами, управляемыми микропроцессором. Советские приборы утыканы сбоку и сверху подстроечниками для калибровки. Методика описана в инструкции, обычно довольно бестолковой. Перечень «пороков» советских приборов продолжают габариты, вес и высохшие электролиты».

Примечание.

При подготовке этой статьи использовались отзывы, советы и рекомендации по выбору и работе с электронными осциллографами,  собранные с крупнейших отечественных и зарубежных интернет-форумов.



Видео по теме:









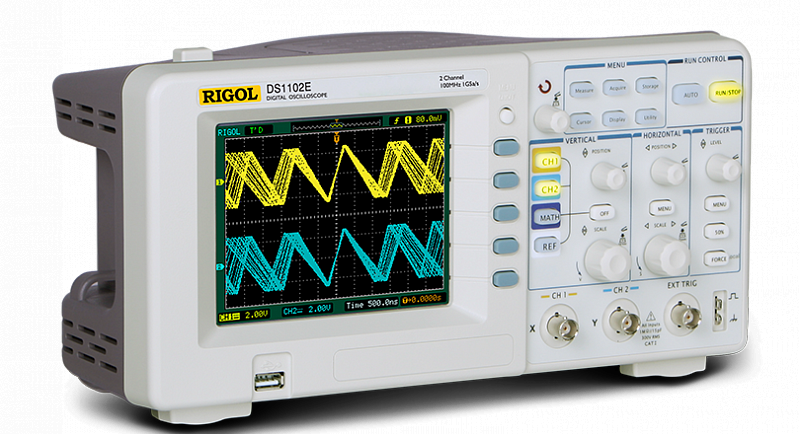

Примеры оборудования:

Подпишитесь на рассылку новых материалов!

Имя

Рабочий e-mail *

Согласие на отправку персональных данных *

* — Обязательное для заполнения

См. также:

Что такое осциллограф и для чего он нужен: принцип работы, устройство, назначение


Осциллограф – это прибор, широко используемый в лабораториях, научно-исследовательских центрах, мастерских и сервисах. Его применяют для наблюдения за амплитудными и временными параметрами электрического сигнала, их измерениями и записью. Этот инструмент станет незаменимым помощником любого инженера, тех, кто работает с аналоговыми и цифровыми приборами любого назначения. Им пользуются и радиолюбители, домашние мастера. Познакомимся более подробно с тем, что представляет собой осциллограф, для чего нужен он, как устроен и работает, для решения каких задач подходит. Определим основные моменты, которые помогут правильно подобрать прибор под определенные эксплуатационные условия.

Для чего нужен осциллограф


Основное назначение осциллографа – предоставление пользователю визуального отображения сигналов, поступающих на вход прибора с целью их последующего измерения и анализа в частотной, временной и логической области. Эти картинки можно сохранять, преобразовывать, что актуально при последующем исследовании, сравнении.


Один из важных моментов использования прибора – целостность поступающего сигнала. Осциллограф способен чрезвычайно точно воспроизводить форму входящего сигнал. В этом случае говорят, что его целостность высокая. Но если же она будет низкой, то работа осциллографа будет бесполезной: сигнал, который будет фиксировать прибор будет значительно отличаться от реального. Надо понимать, что достичь 100% идентичности не удастся даже на самом современном и качественном осциллографе. Проблема в том, что при подключении прибора к сети, он сам становится частью этой электрической схемы с ее нагрузкой, сопротивлением. Производители осциллографов пытаются минимизировать сторонние воздействия с целью повышения точности фиксации сигнала, но все же достичь полного подобия не удастся.

Принцип работы осциллографа


На сегодня наибольшее применение на практике получили цифровые осциллографы. Именно на их примере и рассмотрим принцип действия этих приборов:

  1. Входное напряжение проходит через усилитель вертикального отклонения с делителем. Обеспечивается дополнительное масштабирование сигнала перед его подачей в аналогово-цифровой преобразователь (АЦП). При помощи АЦП напряжение преображается в дискретную последовательность кодов – выполняется выработка и оцифровка сигнала.

  2. В кодах находят отображение мгновенные значения напряжения, после чего они записываются в оперативной памяти. Предыдущие записи и отчеты не удаляются, а сдвигаются на одну ячейку. Процесс будет продолжаться до тех пор, пока задача, поставленная пользователем, не будет выполнена.

  3. После решения вопроса, содержимое всех ячеек передается на запись в запоминающее устройство. Система синхронизации в автоматическом порядке ищет события запуска. Одновременно с этим блок временной развертки устанавливает продолжительность временного интервала.

  4. Только после этого на дисплее прибора начинает формироваться изображение сигнала. Каждая ячейка – это определенная цветная точка на экране. В результате осциллограф показывает общую картинку входящего сигнала.


Это упрощенное описание прибора. В реальности в нем происходит много дополнительных процессов, повышающий масштабируемость, точность и удобство работы пользователя.

Основные блоки осциллографа



Устройство осциллографа также рассмотрим на примере цифровой модели. Он состоит из следующих основных узлов:

  • АЦП (аналогово-цифровой преобразователь). Компонент, способный преобразовать входящий аналоговый сигнал в цифровой.

  • Аттенюатор. В его обязанности входит масштабирование сигнала. Допустимый предел увеличения определяется динамическим диапазоном усилителя и возможностями АЦП.

  • Блок смещения. Речь идет о постоянной составляющей сигнала. Здесь также выполняется масштабирование, но уже учитывается динамический диапазон самого аналогово-цифрового преобразователя.

  • Усилитель вертикального отклонения. В обязанности этого компонента входит линейное усиление сигнала. Необходимо довести его до того предела, чтобы он не выходил за рамки диапазона АЦП.

  • Система запуска. Используется в случае комбинирования нескольких входных сигналов. Она способна находить уникальный момент времени внутри сигнала, согласно которому будут синхронизироваться данные.

  • Блок развертки по времени. Определяет начало и конец работы АЦП в зависимости от события запуска. Также в его обязанности входит определение частоты дискретизации аналогово-цифрового преобразователя. Этот параметр напрямую связан со свободной памятью прибора, что позволяет настраивать данные развертки по времени.

  • Внутренняя память каналов. Это своего рода оперативная память, в которой будет храниться информация в цифровом виде, поступающая от АЦП.


Также в конструкцию прибора входит дисплей, кнопки управления, интерфейсы, разъемы и другие элементы коммутации.

Виды осциллографов


Чтобы разобраться, как пользоваться осциллографом, необходимо понимать, с каким прибором вы имеете дело, то есть надо знать его вид. Сегодня рынок предлагает потребителям следующие варианты:

  1. Аналоговые осциллографы. Самое простое решение. Способны отображать входящий сигнал в режиме реального времени. Изображение получается четким, без цифровых шумов, искажений. Оно формируется в электронно-лучевой трубке. Опции записи не предусмотрено. Функциональность ограничена. Предусмотрена только возможность наблюдения за формой сигнала и приближенные измерения самых простых параметров.

  2. Цифровые осциллографы с функцией запоминания (DSO). В таких приборах исключены недостатки аналоговых моделей. В их конструкции уже есть АЦП, преобразующий сигнал. В цифровом виде можно хранить данные любой период времени, можно выполнять множество разных измерений. Информацию можно передавать с одного ПК на другой через сеть, внешние диски, флэшки или через LAN и USB интерфейсы. Управление приборами выполняется с панели, расположенной рядом с дисплеем.

  3. Цифровые осциллографы смешанных сигналов (MSO). Также относятся к запоминающим. Таким осциллографом измеряют смешанные сигналы. Они одновременно работают и с аналоговыми, и с цифровыми потоками, но выдают результат в едином масштабе времени.

  4. Цифровые стробоскопические осциллографы. Построены на принципе последовательного сигнального стробирования. Здесь при помощи коротких стробирующих импульсов измеряются мгновенные значения повторяющихся сигналов. Благодаря стробоскопическому эффекту обеспечивается повышенная чувствительность прибора одновременно с широкой полосой пропускания. Рабочая частота таких устройств измеряется десятками ГГц.

  5. Портативные осциллографы. От стационарных моделей отличаются меньшими размерами, низким потреблением энергоресурсов. Они могут функционировать и от сети, и от аккумуляторной батареи. Предназначаются для работы на открытых площадках, в полевых условиях.

  6. Комбинированные осциллографы. Помимо функций осциллографа, в них могут быть реализованы генераторы сигналов, логические анализаторы, анализаторы спектры, мультиметры, вольтметры, частотомеры. С их помощью выполняется анализ сигнала сразу в нескольких областях: частотной, временной, логической.


Чтобы подобрать вид осциллографа, необходимо четко понимать, с какими задачами он будет сталкиваться в рабочем процессе. И уже под них подбирается прибор.

Области применения


Что такое осциллограф хорошо знают все, кто связан с разработкой или испытаниями компонентов электроники, радиоэлектроники и готовой аппаратуры. Сфера применения этих приборов очень разносторонняя. Их повсеместно используют в:

  • учебных, научно-исследовательских лабораториях для обучения студентов-электронщиков, выполнения рабочих исследований;

  • автомобильной промышленности для проверки работоспособности и выявления ошибок в работе электронной системы машин;

  • процессе проверки целостности сигналов и микроэлектронике;

  • аэрокосмической, оборонной области для тестирования средств связи радиолокационных сетей;

  • работах, связанных с тестированием систем и приборов на соответствие нормативным данным в области передачи данных;

  • разработке, тестировании передовых технологий и пр.


Область применения приборов очень широкая. И чем выше будет качество осциллографа, тем надежнее он будет в работе, а его данные – точными и корректными.

Как выбрать осциллограф: параметры, на которые стоит обратить внимание


Чтобы подобрать прибор под особенности предстоящей эксплуатации, мало знать, что осциллограф измеряет и как он работает. Необходимо еще выбрать его технические характеристики. К наиболее важным показателям относят:

  1. Полосу пропуская. Определяет максимальный диапазон частот, в котором обеспечивается точное измерение сигналов с ослабление не более чем до 70,7%.

  2. Частота дискретизации. Определяет число выборок, осуществляемых прибором за 1 секунду работы. Оптимально подобрать такой показатель, чтобы он более, чем в 5 раз превышал самую высокую частоту исследуемого сигнала.

  3. Время настройки. Определяет точность прибора при измерении длительности фронта изучаемых сигналов.

  4. Глубина памяти. Каждый прибор имеет свой ресурс для записи. И чем больше будет глубина памяти, тем более длинную запись он позволит получить.

  5. Время нарастания. Влияет на точность прибора при определении длительности фронта входящих сигналов.

  6. Вертикальное разрешение аналогово-цифрового преобразователя. Указывает на точность прибора в процессе перевода аналогового сигнала в цифровой. Чем выше оно, тем большей будет целостность сигнала.

  7. Чувствительность по вертикали. Отображает возможности усилителя системы вертикального отклонения. Особенно актуально при работе со слабыми входными сигналами.

  8. Число и тип рабочих каналов. Для аналоговых осциллографов вполне будет достаточно 2, 4 или 8 каналов. С их помощью можно будет получить всю информацию, необходимую для исследования. А вот в случае цифровых моделей, где реализована параллельная передача информации, не обойтись без 8, а иногда и 16 дополнительных каналов.

  9. Система запуска. Отвечает за захват событий сигналов. Применяется в случае выполнения более подробного анализа. С ее помощью повторяющиеся осциллограммы отображаются четко и корректно. Погрешность изображения и анализа входящего сигнала зависит от гибкости работы системы запуска и ее изначальной точности.

  10. Согласованные пробники. К пробникам предъявляется ряд жестких требований. Так, его собственная емкость должна быть минимальной и не создавать чрезмерную нагрузку на сеть тестируемого прибора. А вот полоса пропускания пробника должна быть максимально близкой к полосе пропускания самого осциллографа.

  11. Простота и удобство управления. С прибором должны уверенно работать люди с разным уровнем квалификации и подготовки. За удобство работы отвечает интерфейс, продуманность навигации и пр.

  12. Выполнение автоматических измерений. Ускоряют и упрощают получение сигнала.

  13. Программное обеспечение. Чем более гибким будет ПО осциллографа, тем большую эффективность можно получить в процессе диагностики электрических и оптических схем. Будет особо полезным при выполнении тестирования на соответствие стандартам.

  14. Систему навигации и анализа. Незаменима на этапе поиска аномалий сигнала. Автоматизирует этот процесс, ускоряет получение результата.

  15. Тип питания. Осциллограф может работать от электрической сети или встроенной аккумуляторной батареи. Последний вариант питания преимущественно реализован в полевых приборах.

  16. Наличие дополнительных программных опций. Прибор должен обеспечивать как нынешние требования, так и потенциально возможные. Некоторые модели дополнительно позволяют расширять полосу пропускания, добавлять новые рабочие опции, увеличивать память каналов.

  17. Интерфейсы. Удобно, когда прибор можно подключать непосредственно к ПК или передавать информацию через сменные носители. Так работа с документированием, обменом данными будет более простой и быстрой.


Чтобы сориентироваться во всех этих параметрах и подобрать осциллограф, максимально точно соответствующий предстоящей задаче, необходимо обладать глубокими знаниями. И если у вас есть сомнения, рекомендуем обратиться за профессиональной помощью к специалистам компании «Sernia Инжиниринг». Они помогут подобрать подходящее сертифицированное оборудование под запросы каждого клиента. Консультации можно получить по телефону или через онлайн-форму.
