Изготовление радиатора для M2 накопителя Samsung 970 EVO Plus 500Гб из подручных средств

3 октября 2021, воскресенье
00:15

SergeySR

[

]

для раздела

Блоги

Этот материал написан посетителем сайта, и за него начислено вознаграждение.

После покупки нового и красивого NVMe M2 накопителя Samsung 970 EVO Plus, озаботился высокими температурами при его работе. В простое они составляли 44-52 С (с датчика памяти/контроллера), однако при активной работе (копирование, перемещение) температура доходила до 80 С, что негативно могло сказаться на ресурсе (фото 1).

Температурный режим Samsung 970 EVO Plus в CrystalDiskMark 8

Было принято решение изготавливать радиатор, так как на материнской плате ASRock Z370 Killer SLI штатного не предусмотрено. За основу взял старый алюминиевый радиатор от Socket A (фото не сохранилось). Примерял все по месту. Диск оказался длиннее любой из сторон радиатора, поэтому принял решение сделать его составным из двух частей. Крепление изготовил из корпуса CD-привода, отпилив угловую часть и проточив отверстия под болты М4. Сами болты имеют двойную резьбу, вначале М4, а под конец М3. Так получилось из-за того, что вручную просверлить отверстие строго перпендикулярно основанию не получилось и возник перекос.

рекомендации

Итого, что нам понадобилось. Пилка по металлу. Два винта М4 длиной 40мм, метчик и плашка М3/М4. Шрус для смазки и дремель с отрезным диском для выпиливания половинок из корпуса CD-привода. После всех манипуляций получили такие детали

Детали будущей системы охлаждения Samsung 970 EVO Plus

Выпилив и подогнав по месту детали, осталось найти термопрокладку. Использовал мягкую для мосфетов, купленную в сервисе за 200Р (толщиной 1мм). Думаю, подойдет любая мягкая нормального производителя.

Установил в системный блок. Вот как вышло в итоге (на обратную сторону диска я нанес, на всякий пожарный, изоленту в месте прижима металлических половинок)

Окончательный результат

Для еще лучшего охлаждения, на штангу поддержки видеокарты я поставил дополнительный вентилятор д=120мм на постоянной скорости вращения 300об/мин. В итоге получились такие температурные показатели в ходе теста CrystalDiskMark 8

Видео снято на новой системе, с более горячим процессором, поэтому температура внутри системного блока оказалась немного выше. Финальный вид вот такой

Радиатор на Samsung 970 EVO Plus расположен под вентилятором

На этом мой рассказ завершен, если будут вопросы, готов ответить на них в комментариях. Может кому опыт будет полезным. Всем добра.

Этот материал написан посетителем сайта, и за него начислено вознаграждение.

Небольшой обзор и тест радиатора Jonsbo, который позволит легко и просто уменьшить температуру SSD диска типоразмера M2 2280 без каких-либо сложностей и «колхозинга». Пользовательские тесты с результатами до и после присутствуют.

Пару месяцев назад я решил сделать небольшой апгрейд для своего компьютера: установил новый WiFi модуль Intel AX210 с поддержкой WiFi 6E и заменил системный диск на NVME SSD накопитель Samsung 970 EVO объемом 500 GB. До замены, в качестве накопителя трудился другой SSD, меньшего объема и в целом его температурный режим работы нареканий не вызывал, что-то около 50 градусов в рабочем режиме. А вот новый накопитель оказался более горячим и даже в простое нагревался до 59 градусов. Даже фирменная утилита Samsung Magician охарактеризовала состояние диска, как «очень высокая» температура.

Естественно это меня насторожило, ведь SSD не слишком любят перегрев, поэтому решил приобрести специальный радиатор для SSD. Их много разных можно найти, но по отзывам понравился радиатор Jonsbo, который собственно и заказал. Ну а чтобы понимать, насколько снизится температура, то следил за ней при выполнении разных задач. И был удивлен, что под определенной нагрузкой температура оказалась даже ниже, чем в простое. Например при видео монтаже температура составляет 53 градуса.

На самом деле, все объяснимо. Мой компьютер имеет такое строение, что воздух забирается с левой стороны корпуса. При повышении нагрузки на процессор, обороты вентилятора увеличиваются и воздух начинает быстрее циркулировать внутри компьютера, параллельно охлаждая SSD диск.

Фактически, чем больше нагрузка для процессора и видео карты, тем лучше для SSD. Но большую часть времени компьютер выполняет роль печатной машинки для работы с текстом и работе в браузере, поэтому вентиляторы молчат, а диск греется.

Но и нижняя часть радиатора также металлическая, она будет помогать в охлаждении диска. Здесь есть ребра, но они менее выражены. Это сделано, что бы толщина увеличивалась не значительно и диск можно было потом установить в штатное место.

Далее клеим вторую термопрокладку сверху диска. Чтобы крышка плотно закрылась, у меня получилось, что нижняя серая (более тонкая), а верхняя белая (более толстая). В зависимости от толщины накопителя может придется поиграться с вариациями. К примеру, когда я попытался поставить 2 белых прокладки, радиатор не закрывался. А 2 серых прокладки не давали плотного контакта.

После чего собственно проверил как диск стал себя вести при различных задачах. В простое и при небольшой нагрузке температура находится в пределах 49 градусов, это на 10 градусов меньше, чем было. Отличный результат! А Samsung Magician теперь говорит, что температура в норме.

Исходя из полученных результатов выходит, что в зависимости от сценариев, температура упала на 9 — 11 градусов, что считаю очень хорошим результатом. Такое простое решение однозначно поможет прожить диску дольше и окупит себя многократно.

Да, в зависимости от компоновки платы могут возникнуть проблемы с зазором. Если у вас много места, я видел пару радиаторов m. 2 с тепловыми трубками, и я думаю, что есть даже пара водоблоков m.2 (излишество, но все же вариант). Как правило, большая площадь поверхности (больше/больше ребер) = лучшая охлаждающая способность.

. Я нахожу это довольно забавным, когда кто-то просит лучший кулер для оперативной памяти, люди говорят им, что он им не нужен, если в их корпусе есть надлежащий поток воздуха, но потоки, запрашивающие радиаторы для их M.2, все равно получают людей, дающих рекомендации.

продаются без радиатора, потому что он вам не нужен. если вам это нужно, то поток воздуха в вашем корпусе плохой. если они могут нормально работать на ноутбуке без него, то нет причин, по которым им нужен радиатор на настольном компьютере.

Это лучший способ охлаждения M.2, и люди должны искать аналогичные решения…
Проницательные люди не будут производить радиатор EK, когда это намного проще, эффективнее менее болезненно.
Выкидываю в мусорку радиатор ЕК, отдаю 20 евро ни за что.

970 EVO PLUS 2 ТБ M.2 NVMe SSD, MZ-V7S2T0BW 147,00 € 3 в наличии
( 4 отзыва покупателей)
970 EVO PLUS Твердотельный накопитель M.2 NVMe 1 ТБ, MZ-V7S1T0BW 91,73 € 8 шт.
(13 оценок покупателей)
970 EVO PLUS 500GB Твердотельный накопитель M.2 NVMe, MZ-V7S500BW 50,00 € 5 в наличии	Добавить в корзину
(10 отзывов покупателей)
970 EVO PLUS Твердотельный накопитель M.2 NVMe 250 ГБ, MZ- V7S250BW 37,66 € 10 в наличии	Добавить в корзину
(9 оценок покупателей)
Доступны другие варианты Показать

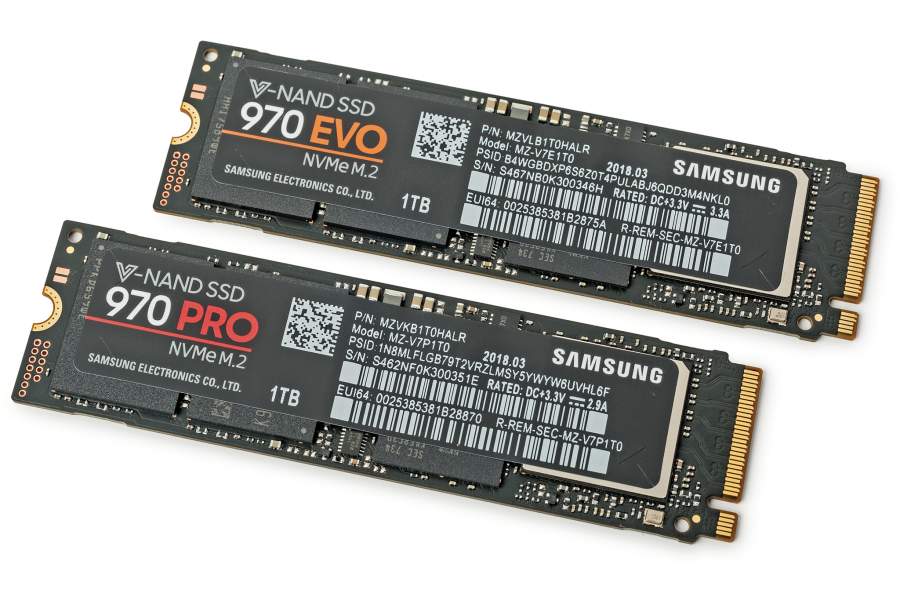

Новый улучшенный твердотельный накопитель Samsung 970 EVO Plus представляет собой более экономичную линейку твердотельных накопителей M.2 по сравнению с 970 PRO, но при этом обеспечивает превосходную производительность со скоростью чтения и записи до 3500 и 3300 МБ/с.

Непревзойденная производительность, улучшенная версия. Быстрее, чем 970 EVO, 970 EVO Plus оснащен новейшей технологией V-NAND и оптимизированной прошивкой. Он максимально увеличивает потенциал пропускной способности NVMe для непревзойденных вычислений. Доступны различные мощности и с надежностью до 1200 TBW.

970 EVO Plus достигает скорости последовательного чтения/записи до 3500/3300 МБ/с, что на 53 % выше, чем у 970 EVO. Новейшая технология V-NAND, обеспечивающая более высокую производительность NAND и более высокую энергоэффективность, а также оптимизированное встроенное ПО, проверенный контроллер Phoenix и ускорение Intelligent TurboWrite.

Следующее достижение в твердотельных накопителях NVMe. 970 EVO Plus вмещает до 2 ТБ в компактный форм-фактор M.2 (2280), что значительно увеличивает емкость хранилища и экономит место для других компонентов. Инновационные технологии Samsung дают вам возможность делать больше и достигать большего.

Достигните нового уровня уверенности вождения. Усовершенствованный контроллер Samsung с никелированным покрытием и распределитель тепла на 970 EVO Plus обеспечивают превосходное рассеивание тепла. Dynamic Thermal Guard автоматически отслеживает и поддерживает оптимальные рабочие температуры, чтобы свести к минимуму падение производительности.

Усовершенствованное управление дисками стало проще. Программное обеспечение Samsung Magician поможет вам следить за своим накопителем. Набор удобных инструментов помогает поддерживать накопитель в актуальном состоянии, следить за его состоянием и скоростью и даже повышать производительность.

Технические характеристики	9 70 EVO PLUS 2 ТБ M.2	970 EVO PLUS 1 ТБ M.2	970 EVO PLUS 500 M.2	970 EVO PLUS 250 M.2
Номер модели	MZ-V7S2T0BW 90 124	МЗ-В7С1Т0БВ	МЗ-В7С500БВ	МЗ- V7S250BW
Тип	M. 2	M.2	M.2	M.2
Емкость 901 24	2000 ГБ	1000 ГБ	500 ГБ	250 ГБ
Форм-фактор	M.2 (2280)	M.2 (2280)	M.2 (2280)	M.2 (2280)
Контроллер	Контроллер Samsung Phoenix 9012 4	Контроллер Samsung Phoenix	Samsung Phoenix Контроллер	Контроллер Samsung Phoenix
Память	Samsung V-NAND 3-бит MLC	Samsung V-NAND 3-бит MLC	Samsung V-NAND 3-бит MLC
Интерфейс	PCIe Gen 3. 0 x4	PCIe Gen 3.0 x4	PCIe Gen 3.0 x4	PCIe Gen 3.0 x4
TR IM поддерживается	Да	Да	Да	Да
S.M.A.R.T Поддерживается	Да	Да	Да	Да
Поддержка шифрования	256-битное шифрование AES (класс 0) TCG/Opal IEEE1667 (Зашифрованный диск)	256-битное шифрование AES (класс 0) TCG/Opal IEEE1667 (зашифрованный диск)	256-битное шифрование AES (класс 0) TCG/Opal IEEE1667 (зашифрованный диск)	256-битное шифрование AES (класс 0) TCG /Opal IEEE1667 (зашифрованный диск)
Поддержка спящего режима устройства	Да	Да	Да	Да
Послед. ential Read	До 3500 МБ/с	До 3500 МБ/с	До 3500 МБ/с	До 3500 МБ/с
Последовательная запись	До 3300 МБ/с	До 3300 МБ/с	До 3200 МБ/с 90 124	До 2300 МБ/с
Произвольное чтение (4 КБ, QD1)	До 19,00 IOPS	До 19,00 IOPS	До 19,00 IOPS	До 17,00 IOPS
Произвольная запись (4 КБ, QD1)	До 60 000 IOPS	До 60 000 IOPS	До 60 000 IOPS	До 60 000 IOPS
Произвольное чтение (4 КБ, QD32)	До 620 000 IOPS	До 600 000 IOPS	До 480 000 IOPS	До 250 000 IOPS
Произвольная запись (4 КБ, QD32)	До 56 000 IOPS	До 550 000 IOPS	До 550 000 IOPS	До 550 000 IOPS
Средняя потребляемая мощность	6,0 Вт	6,0 Вт	5,8 Вт	5,0 Вт
Энергопотребление в режиме ожидания	30 мВт	30 мВт	30 мВт	30 мВт
Надежность (MTBF)	1,5 млн часов	1,5 млн часов	1,5 млн часов	1,5 млн Часы
Рабочая температура	от 0°C до 70°C	от 0°C до 70°C	от 0°C до 70°C	от 0°C до 70°C 9012 4
Амортизатор	1500 G и 0,5 мс (половина синуса)	1500 G и 0,5 мс (половина синуса)	1500 G и 0,5 мс (половина синуса)	1500 G и 0,5 мс (Ha lf синус)
Программное обеспечение	Программное обеспечение Magician для управления твердотельными накопителями	Программное обеспечение Magician для управления твердотельными накопителями	Программное обеспечение Magician для управления твердотельными накопителями	Программное обеспечение Magician для управления твердотельными накопителями
Гарантия Всего записанных байтов	5 лет или 160 ТБВт	5 лет или 150 TBW	5 лет или 150 TBW	5 лет или 150 TBW
Гарантия	60 месяцев	60 месяцев	60 месяцев
Штрих-код EAN	8801643628093	8801643628086	8801643628116	8801643628079

Технические характеристики	970 EVO PLUS 2 ТБ M. 2	970 EVO PLUS 1 ТБ M.2	970 EVO PLUS 500 M.2	970 EVO PLUS 250 M.2
Номер модели	MZ-V7S2T0BW	MZ-V7S 1T0BW	MZ-V7S500BW	MZ-V7S250BW
Тип	M.2
Емкость	2000 ГБ	1000 ГБ	500 ГБ	250 ГБ
Форм-фактор	M.2 (2280)
Контроллер	Контроллер Samsung Phoenix
Память	Samsung V-NAND 3-bit MLC
Интерфейс	PCIe Gen 3.0 x4
TRIM поддерживается	Да
Поддерживается S. M.A.R.T	Да
Шифрование Поддержка	256-битное шифрование AES (класс 0) TCG/Opal IEEE1667 (зашифрованный диск)
Спящий режим устройства Поддержка	Да
Последовательное чтение	До 3500 МБ/с
Последовательная запись	До 3300 МБ/с		До 3200 МБ/с	До 2300 МБ/с 90 124
Произвольное чтение (4 КБ, QD1)	До 19,00 IOPS			До 17,00 IOPS
Произвольная запись (4 КБ, QD1)	До 60 000 IOPS
До 620 000 IOPS	До 600 000 IOPS	До 480 000 IOPS	До 250 000 IOPS
Произвольная запись (4 КБ, QD32)	До 56 000 IOPS	До 550 000 IOPS
Средняя потребляемая мощность	6,0 Вт		5,8 Вт	5,0 Вт
Энергопотребление в режиме ожидания	30 мВт
Надежность (MTBF)	1,5 млн часов
Рабочая температура
Shock	1500 G и 0,5 мс (половина синуса)
Программное обеспечение	Программное обеспечение Magician для управления твердотельными накопителями
Гарантия Всего записано байтов	5 лет или 160 ТБВт	5 лет или 150 ТБВт
Гарантия	60 месяцев
Штрих-код EAN	8801643628093	8801643628086	8801 643628116	8801643628079
