Для чего нужен мультиметр с функцией измерения емкости

Измерение емкости конденсатора является дополнительной опцией мультиметра. Данная функция позволяет узнать емкость конденсатора, пропуская через него переменный ток. Необходимость в определении емкости конденсатора возникает в тех ситуациях, когда на элементе отсутствует соответствующая маркировка. Обычно, чтобы определить емкость конденсатора, достаточно взглянуть на маркировку, где указывается значение данного параметра.

Мультиметр для измерения емкости конденсаторов также позволяет определить работоспособность устройства. Если по результатам измерения удалось установить, что емкость конденсатора отклоняется от нормативного значения более чем на 10%, устройство можно считать неисправным.

ТОП-3 мультиметра с функцией измерения емкости

Если подобрать качественный надежный мультиметр, измерение емкости конденсатора не будет представлять особой сложности. Чтобы упростить задачу по выбору высококачественного прибора с выдающимися эксплуатационными характеристиками, можно изучить ТОП-3 мультиметров с функцией измерения емкости конденсаторов. Все перечисленные модели мультиметров доступны для заказа в магазине Radio-Shop.

Мультиметр универсальный Uni-t UT58D

Мультиметр с функцией измерения емкости Uni-t UT58D – это универсальный многофункциональный прибор, позволяющий проводить измерения высокой точности. Устройство обладает следующими особенностями:

• Компактный эргономичный корпус способствует максимально комфортной эксплуатации. Такой прибор удобно держать в руке.
• Нужный диапазон измерений выбирается в ручном режиме.
• Уровень поддерживаемого рабочего напряжения достигает 1000 В.
• Одним из важных достоинств прибора является способность системы отключаться автоматически при отсутствии активности в течение определенного времени.
• Имеется защита от перегрузок во всем диапазоне измерений.
• Измерения сопровождаются звуковой индикацией.
• Последний результат фиксируется в памяти прибора.
• Подсветка дисплея позволяет видеть изображение даже при плохом освещении.

Перед тем как измерить емкость конденсатора мультиметром, необходимо убедиться в том, что высоковольтные конденсаторы полностью разряжены. Только после этого можно переходить непосредственно к измерениям. Чтобы проверить остаточное напряжение конденсатора, следует воспользоваться функцией измерения постоянного напряжения.

Емкость конденсатора может измеряться в следующем диапазоне: 2 мкФ, 100 мкФ, 20 нФ, 200 нФ.

Мультиметр для измерения емкости конденсаторов используется следующим образом:

• Следует выполнить подключение переходника к терминалам, помеченным символами V «Омега» и mA.
• Далее необходимо установить переключатель в позицию Fcx с учетом диапазона измерений.
• После установки тестируемого конденсатора в гнездо на переходнике можно снять показания, которые отобразятся на дисплее прибора.

При измерении в неизвестном диапазоне нужно устанавливать значение переключателя на максимум. В процессе измерения нужно снижать его постепенно для достижения желаемого значения.

Если тестируется элемент большой емкости, мультиметр выведет результат измерения на дисплей через некоторое время.

По завершении измерений следует отключить щупы от конденсатора и входных терминалов.

Мультиметр универсальный Digital Tech DT9208A

Универсальный цифровой измеритель Digital Tech DT9208A в компактном корпусе удобно ложится в руку, не выскальзывает при использовании. В комплекте с устройством идут щупы и температурный датчик с термопарой. Мультиметр обладает следующими характеристиками:

• Возможность измерять ток до 20 А выгодно отличает мультиметр DT9208A от других моделей из данной ценовой категории.
• Измерять постоянное напряжение можно в пределах 1000 В.
• Для измерения переменного напряжения предусмотрен верхний предел в 750 В.
• Есть функция измерения сопротивления.
• Измерение емкости конденсаторов.
• Тестирование диодов.
• Измерение температуры в пределах до 1000 градусов Цельсия.
• Возможность тестирования транзисторов.
• Диодная прозвонка со звуком.

Чтобы измерить ёмкость конденсатора мультиметром DT9208A, нужно действовать следующим образом. Необходимо перевести переключатель диапазонов измерения в положение F. Далее следует подключить штекеры по такой схеме: черный штекер соединяется с разъемом COM, а красный – с разъемом mA. Щупы нужно подключить к тестируемому конденсатору, убедившись в соблюдении полярности.

Мультиметр универсальный 5 в 1 YATO YT-73087

Универсальный мультиметр YATO YT-73087 – современный многофункциональный прибор, совмещающий возможности сразу нескольких измерительных устройств.

К его основным особенностям относятся следующие факторы:

• Можно использовать мультиметр для измерения емкости конденсаторов.
• Имеется функция измерения постоянного и переменного напряжения.
• Позволяет определить силу постоянного и переменного тока.
• Точно фиксирует уровень сопротивления.
• Имеет функцию измерения относительной влажности.
• Позволяет измерять уровень шума.
• Многофункциональный мультиметр YT-73087 подходит для измерения интенсивности светового потока. Такое устройство можно применять для определения эффективности системы освещения.
• Имеется функция измерения температуры.
• Предусмотрена дополнительная функция определения относительной величины.

С помощью такого прибора можно не только измерить параметры электрических сигналов, но и определить, насколько пригодны условия для эксплуатации электрооборудования (уровень влажности, температура).

Приобрести лучшие модели мультиметров, а также токовые клещи, пирометры, амперметры, тепловизоры, осциллографы и прочие виды измерительного оборудования можно в магазине Radio-Shop по самым доступным ценам.

Работаем с цифровым мультиметром. Часть 3

Добрый день, друзья!
Не так давно мы с вами учились работать с  цифровым мультиметром и ознакомились с тем, как измерять ток и напряжение. Это две величины, с которыми чаще всего имеют дело. Но есть и другие параметры, которые могут измеряться цифровыми приборами.

Хорошо бы научиться измерять и их. Вы же хотите стать экспертом в измерениях, правда? Тогда давайте с вами посмотрим

Как измерить емкость конденсатора

Конденсаторы широко применяются в качестве накопителей энергии в источниках питания.

В компьютерном блоке питания их может быть более десятка.

И на материнской плате компьютера их натыкано видимо-невидимо.

За измерение емкости отвечает отдельная группа позиций (внизу слева, левее группы измерения тока). На корпусе вблизи этой области нанесена буква F (Farade, фарада, единица измерения емкости). Емкость измеряют в 5 поддиапазонах: 0 — 2 nF (нанофарад, нФ), 0 — 20 nF, 0 — 200 nF, 0 — 2 мкФ (микрофарад) , 0 — 20 мкФ.

Напомним, что 1 нФ = 1000 пФ (пикофарад), 1 мкФ = 1000 нФ. Отметим, что емкость в 1 Фарад очень велика. Электролитические конденсаторы в блоках питания и на материнской плате имеет емкость в сотни и тысячи микрофарад. Керамические блокировочные конденсаторы имеют емкость в десятки и сотни нанофарад.

Конденсатор при измерении емкости присоединяют не к щупам, а вставляют выводами в специальное гнездо. Это не всегда удобно, так как конденсатор (особенно выпаянный), часто имеет короткие выводы.

Если вставить в гнезда короткие металлические пластинки, удобство пользования тестером возрастает.

Теперь при измерении емкости достаточно коснуться выводами конденсатора металлических пластинок.

Отметим, что хорошо было бы в таких мультиметрах расширить пределы измерения в верхнюю сторону. Большинство электролитических конденсаторов, устанавливаемых в компьютерные блоки питания или на материнские платы, имеет гораздо большую емкость.

Существуют специальные измерители не только емкости, но и ESR (Equivalent Series Resistance, эквивалентное последовательное сопротивление) конденсаторов. Они позволяют оценить емкость в десятки и сотни тысяч микрофарад.

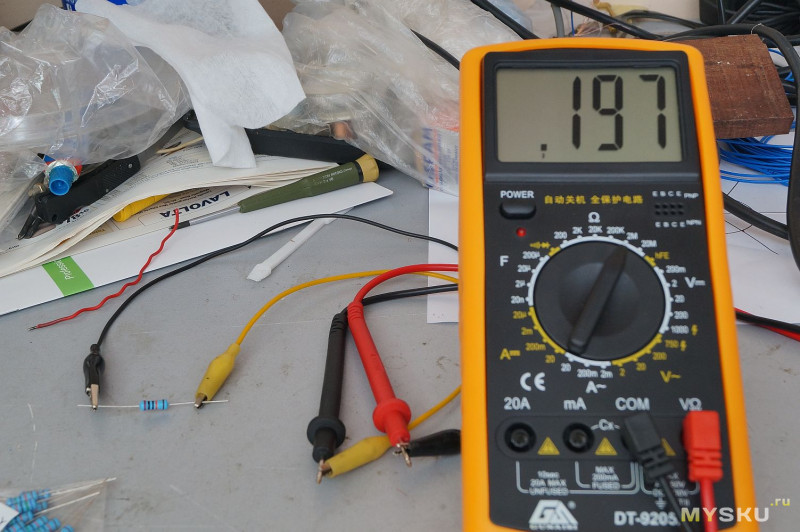

Измерения сопротивления

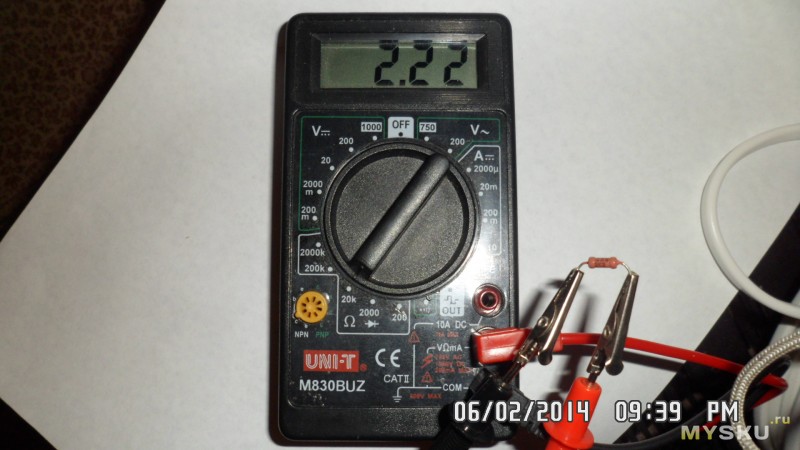

Следующая группа позиций — для измерения сопротивления (на 7 поддиаазонах): 0 — 200 Ом, 0 — 2 кОм, 0 — 20 кОм, 0 — 200 кОм, 0 — 2 МОм, 0 — 20 МОм, 0 — 200 МОм . Вблизи этой группы нанесен специальный значок (греческая буква Омега).

Деление на поддиапазоны обусловлено стремлением точнее измерить величину сопротивления.

Например, сопротивление в несколько Ом лучше  измерять на поддиапазоне 0 – 200 Ом, а не на верхних.

На верхних диапазонах будет либо пониженная точность, либо вообще «0» кОм (Мом). Если измерять большие значения сопротивления на нижних диапазонах, то прибор покажет превышение значения (минус и единицу в самом левом разряде).

На младшем поддиапазоне есть возможность «прозвонки» цепей, если их сопротивление не превышает некоей величины (для данного прибора — около 50 Ом).

При этом прибор издает звуковой сигнал. Это очень удобно, в частности, при поиске жил в кабельных соединениях. При этом можно не смотреть на табло прибора, что экономит время.

При измерении сопротивления на самом нижнем поддиапазоне надо учитывать, что щупы прибора также имеют некоторое сопротивление.

Если их замкнуть между собой, прибор покажет не «0» Ом, а некоторую небольшую величину (в диапазоне примерно 0,5 – 1 Ом). Эту величину надо вычесть из измеренного значения.

Отметим, что проводники из металлов имеют небольшое сопротивление. Лучшими проводниками являются медь и серебро. Поэтому, например, обмотки трансформаторов выполняют из медных проводов, а сильноточные контакты покрывают слоем серебра. Чем меньше сопротивление проводника, тем меньше он греется.

Сплавы металлов имеют повышенное сопротивление, соответственно, они сильнее греются, поэтому из них изготавливают различные нагреватели. Кстати сказать, в паяльниках, которые используют при пайке часто используется нихром (сплав НИкеля и ХРОМа).

Изоляторы, наоборот, имеют очень большое сопротивление, поэтому при прикладывании к ним напряжения ток через них практически не протекает. Пример изолятора – стеклотекстолит, из которого изготовлена материнская плата компьютера.

Заканчивая тему измерения сопротивления, отметим, что сопротивление тела человека лежит в пределах от нескольких килоом до нескольких десятков или сотен килоом и зависит от состояния его здоровья и кожных покровов.

Теперь вы знаете, как выполнять измерения и можете оценить сопротивление своего тела. И похвастаться этой величиной и своим умением перед товарищами :yes:

В заключение расскажем, как выполнить

Измерение температуры

Мультиметр может измерять и температуру.

При этом переключатель ставится напротив зеленой метки «Temp».

В гнездо выше переключателя ставится термопара типа К. Термопара — это два проводника из разных сплавов, спаянные в одной точке. При этом на противоположных концах возникает термоЭДС (электродвижущая сила).

Чем сильнее нагрето место спая, тем больше термоЭДС. Прибор измеряет это значение и выводит сразу температуру в привычных нам градусах Цельсия. Отметим, что термопара обладает некоторой инерционностью, особенно при измерении больших температур.

Термопарой можно измерить температуру жала паяльника. При этом важно обеспечить надежный тепловой контакт между нею (шариком спая) и жалом. Отметим, что паяльник в паяльных станциях имеет встроенный датчик, при этом температура жала показывается на специальном табло.

У нас осталась не рассмотренной важная тема – как проверять с помощью цифрового мультиметра полупроводниковые приборы. Этим мы займемся в следующих постах.

Всего наилучшего!

До встречи на блоге!

Как измерить емкость с помощью цифрового мультиметра?

Для точного измерения емкости конденсатора вам потребуются дорогие инструменты, такие как измеритель LCR, который может точно измерять индуктивность (L), емкость (C) и сопротивление (R), при этом учитывая различные параметры, такие как частота. Цифровой мультиметр (DMM) также может измерять емкость с некоторой точностью, но их диапазон очень мал.

Содержание

Емкость

Емкость — это способность конденсатора накапливать энергию в виде электрического заряда. Он хранит его между двумя проводящими пластинами, разделенными диэлектрической пленкой.

Измеряется в фарадах. Емкость в один фарад равна одному кулону заряда, накопленного в конденсаторе при приложении разности потенциалов в один вольт. Один фарад — очень большая единица. Поэтому емкость обычно измеряют в микрофарадах (мкФ) и миллифарадах (мФ).

Связанная статья: Как проверить конденсатор с помощью цифрового и аналогового мультиметра — 6 методов

Принцип работы

Мультиметр измеряет емкость, заряжая конденсатор известным током. В основном он измеряет скорость нарастания напряжения на конденсаторе. Скорость напряжения обратно пропорциональна емкости.

I _C = C dV/dt

Где

• I _C = Ток конденсатора (известный ток, подаваемый счетчиком)
• С = Емкость
• dV/dt = Скорость изменения напряжения

Если напряжение растет медленно, емкость велика, и наоборот. Цифровые мультиметры не поддерживают более широкий диапазон измерений емкости.

Осторожно

Конденсаторы сохраняют заряд даже после отключения источника питания. Важно разрядить конденсатор, прежде чем прикасаться к нему или подключать его к измерителю. Прежде всего, снимите блок питания, подключенный к схеме. Чтобы безопасно разрядить конденсатор, подключите резистор к его клеммам. У приличного конденсатора достаточно заряда, чтобы ударить человека током, и он может повредить счетчик, разрядившись через его внутреннюю цепь.

Похожие сообщения:

• Как измерить ток с помощью цифрового и аналогового мультиметра?
• Как измерить напряжение с помощью цифрового и аналогового мультиметра?

Измерение емкости

Емкость можно измерить с помощью недорогих цифровых мультиметров с измерением емкости «-|(-» или «F». Он может дать приблизительные показания, которые не очень точны. Для точных измерений используется измеритель LCR. что очень дорого, и они могут даже измерить емкость, когда конденсатор находится на плате, используя ESR (эквивалентное последовательное сопротивление)

Как вы знаете, используя цифровой или аналоговый мультиметр, мы можем измерять несколько электрических величин, таких как напряжение, ток, сопротивление, емкость, частота, температура, непрерывность и т. д., а также тестировать электрические и электронные компоненты, такие как резисторы, конденсаторы, диоды, транзисторы. а также кабели и провода и т. д. В следующем руководстве по мультиметру мы покажем, как измерить точное значение емкости конденсатора с помощью цифрового мультиметра.

Метод 1:

Вот пошаговое руководство по измерению емкости с помощью цифрового мультиметра

• Прежде всего, отключите питание, подаваемое на цепь. Убедитесь, что питание отключено, измерив напряжение на нем. Он должен показывать 0 вольт.
• Выполните визуальный осмотр конденсатора. Неисправный конденсатор может иметь утечку, вздутие и трещину. Замените, если он неисправен, или выполните следующий шаг.
• Безопасно разрядите конденсатор, подключив резистор к его клемме. Используйте соответствующий резистор (резистор 5 Вт) для безопасного разряда.

• Если конденсатор находится в цепи, осторожно удалите его любым способом. Это дает неточные показания в цепи из-за других параллельных компонентов.

• Поверните циферблат на символ емкости «-|(-» или «F». Нажмите кнопку «shift», чтобы активировать дополнительную функцию, если она находится на том же месте, что и другая функция.

• Выберите приблизительные настройки диапазона с помощью циферблата. Некоторые цифровые мультиметры имеют функцию автоматического выбора диапазона.
• Вставьте черный щуп в порт «COM», а красный щуп в правильный красный порт, отмеченный «-|(-».

Примечание. Некоторые цифровые мультиметры имеют специальные порты для размещения конденсатора, как показано на рисунке ниже.

• Нажмите кнопку «REL» (если она есть на вашем глюкометре). Это вычтет емкость измерительных проводов. Это помогает в доказательстве точного и точного чтения для небольшой емкости.

• Подсоедините черный провод к отрицательному (-), а красный к положительному (+) выводу конденсатора.

Неполярный конденсатор не имеет полярности. Полярный конденсатор имеет некоторую идентификацию отрицательного и положительного выводов, например, «a — отмеченная полоса рядом с отрицательным выводом» или «более длинная ножка — положительный вывод».

• Счетчик начнет заряжать конденсатор. Поэтому подождите, пока показания на дисплее не станут стабильными. Если он показывает «OL», увеличьте диапазон измерителя.
• Если он по-прежнему показывает «OL», емкость выходит за пределы допустимого диапазона прибора или конденсатор неисправен.
• По завершении измерения снимите сначала красные щупы, а затем черные щупы.
• Выключите мультиметр или поверните ручку на измерение напряжения.

Похожие сообщения:

• Как измерить сопротивление с помощью цифрового и аналогового мультиметра?
• Как измерить частоту с помощью мультиметра?

Способ 2:

Для этого вам понадобится батарея (напряжение ниже номинального напряжения нужного конденсатора), известный номинал резистора (например, 10 кОм), секундомер и мультиметр. Как правило, номинальное напряжение указано на паспортной табличке конденсатора. Мы зарядим конденсатор примерно на 63,2% от напряжения питания и зафиксируем показание.

Для этого выполните следующие действия

• Отсоедините и полностью разрядите конденсатор
• Подключите 10 кОм последовательно с положительными клеммами аккумулятора и конденсатора.
• Подключите батарею 9 В и мультиметр к конденсатору для зарядки и включите секундомер.
• Когда мультиметр показывает 5,7 В, остановите часы и запишите показания в секундах.
• Теперь следуйте следующему примеру, чтобы узнать значение емкости.

Например, у нас есть конденсатор на 16 В, номинал 470 мкФ. если напряжение питания составляет 9 В , то 63,2% напряжения питания составляет около 5,7 В . Начнем заряжать конденсатор и заодно запустим секундомер. Когда мультиметр покажет 5,7 В, мы остановим секундомер и отметим время в секундах. Допустим, время составило 4,7 секунды.

Теперь примените формулу постоянной времени для расчета значения емкости.

τ = RC

C = τ / R

Где: C — емкость, R — сопротивление в омах, τ — время в секундах.

Ввод значений

• C = τ / R
• C = 4,7 с/10000 Ом
• C = 4,7 с/10000 Ом
• С = 0,00047
• С = 47 мФ
• Кл = 470 мкФ

Важные моменты

• Не прикасайтесь к кончикам измерительных проводов при измерении емкости. Это может привести к ошибкам в чтении.
• Некоторые мультиметры не используют измерительные провода для измерения емкости. Для этого есть специальные порты.
• Не закорачивайте клеммы для разрядки конденсатора. Это может повредить конденсатор. Используйте резистор.
• Не забывайте о полярности поляризованных конденсаторов.
• Не измеряйте емкость, если конденсатор подключен к цепи. Хотя измеритель LCR можно использовать для измерения емкости в цепи.
• Аналоговый мультиметр не имеет источника питания для подачи постоянного тока. Следовательно, он не может измерить емкость. Тем не менее, его можно использовать для проверка конденсатора .
• Если на нем есть трещины, вздутия или протечки. Не заряжайте его, он может взорваться, так как он неисправен.
• Цифровой мультиметр не может обеспечить точное измерение, но дает приблизительные показания.
• Используйте режим «REL» для очень малой емкости, чтобы получить более точные показания.
• Измеритель LCR используется для точного и точного измерения емкости.

Похожие сообщения:

• Как выполнить проверку непрерывности с помощью мультиметра?
• Как проверить реле? Проверка реле SSR и катушки?

Важность измерения емкости

Конденсаторы имеют ограниченный срок службы, и их емкость уменьшается при непрерывном использовании. Это может повлиять на работу компонентов системы и в крайнем случае может привести к ее взрыву.

• Измерение емкости говорит нам о фактическом состоянии конденсатора.
• Сообщает, неисправен ли конденсатор. Неисправный конденсатор может быть коротким, открытым или иметь меньшую емкость, чем ожидалось.
• На конденсаторах указан номинал. Их следует проверять, если значение попадает в его диапазон. Если нет, то они неисправны.
• Неисправный конденсатор может вызвать сбой в системе.
• Короткое замыкание конденсатора может привести к взрыву других компонентов, если они не защищены предохранителем.
• Разомкнутый конденсатор может прервать подачу питания на другие компоненты.
• Двигатель с конденсаторным пуском не может запуститься из-за неисправного конденсатора.
• Однофазный двигатель может работать медленнее и шумнее из-за неисправного конденсатора.
• Блок коррекции мощности не может работать должным образом, если ухудшается емкость одного из конденсаторов.
• Физически изношенный конденсатор может взорваться.

Примечание. Этот пост был опубликован на сайте www.electricaltechnology.org

Связанные учебные пособия

• Код конденсатора: как определить стоимость керамических конденсаторов?
• Как проверить аккумулятор с помощью тест-метра?
• Как проверить и исправить дефекты печатной платы (PCB)?
• Как проверить диод с помощью цифрового и аналогового мультиметра
• Как проверить транзистор мультиметром (DMM+AVO)
• Как тестировать электрические и электронные компоненты и устройства с помощью мультиметра
• Основные инструменты для электротехники и электроники
• Как найти подходящий размер кабеля и провода для установки электропроводки?
• Как подобрать розетки, розетку и выключатель подходящего размера?
• Как подобрать автоматические выключатели нужного размера?
• Как рассчитать номинал резистора для светодиода?
• Как рассчитать время зарядки аккумулятора и ток зарядки? Пример
• Как найти правильный размер заземляющего проводника, заземляющего провода и заземляющих электродов?
• Калькулятор цветового кода резистора – расчет 3-, 4-, 5- и 6-полосных резисторов
• Как найти номинал сгоревшего резистора? (4 метода)

URL скопирован

Показать полную статью

Похожие статьи

Кнопка «Вернуться к началу»

Как проверить конденсатор с помощью мультиметра

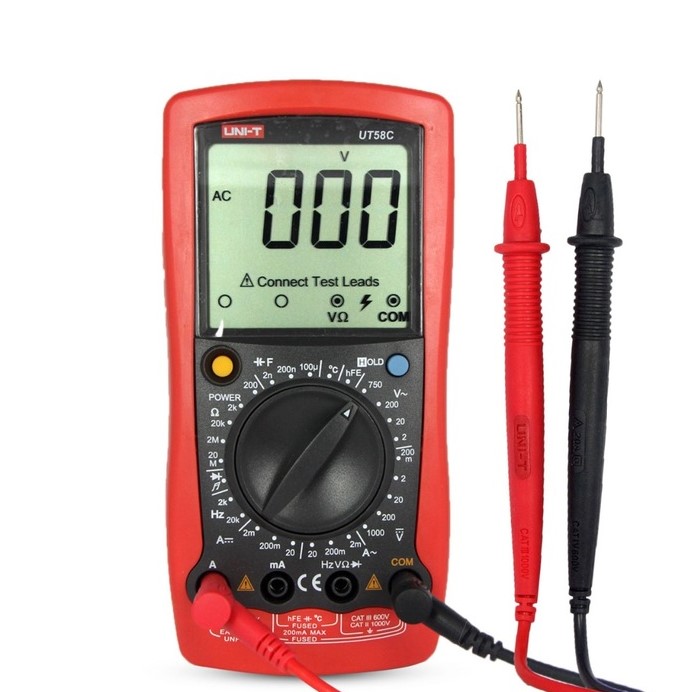

Рис. 1: Мультиметр

Мультиметр — это универсальное устройство, используемое для измерения напряжения, силы тока, сопротивления и других проверок электрических цепей, таких как непрерывность и температура. Эти измерения используются для широкого спектра приложений, таких как проверка конденсатора на возможные неисправности. Мультиметр можно использовать разными способами для проверки неисправного конденсатора, тем самым устраняя причину ошибки в электронной плате. Ниже приведено полное руководство о том, как проверить конденсатор мультиметром.

Чтобы узнать больше о мультиметрах, прочтите наше руководство по мультиметрам. Вы также можете узнать, как проверить аккумулятор с помощью мультиметра, в нашей технической статье.

Оглавление

• Метод 1: Использование емкостного режима на мультиметре
• Способ 2: используйте режим сопротивления (Ом) на мультиметре
• Метод 3: используйте простой вольтметр для проверки конденсатора
• Метод 4: Используйте режим проверки целостности мультиметра для проверки конденсатора
• Метод 5: Используйте параметр постоянной времени для проверки конденсатора
• Метод 6: Визуально проверьте конденсатор на наличие неисправностей
• Метод 7: Традиционный метод проверки конденсатора
• Часто задаваемые вопросы

Посмотрите наш онлайн-выбор токоизмерительных клещей и мультиметров!

• Токоизмерительные клещи

• мультиметры

Метод 1.

Используйте режим измерения емкости на мультиметре

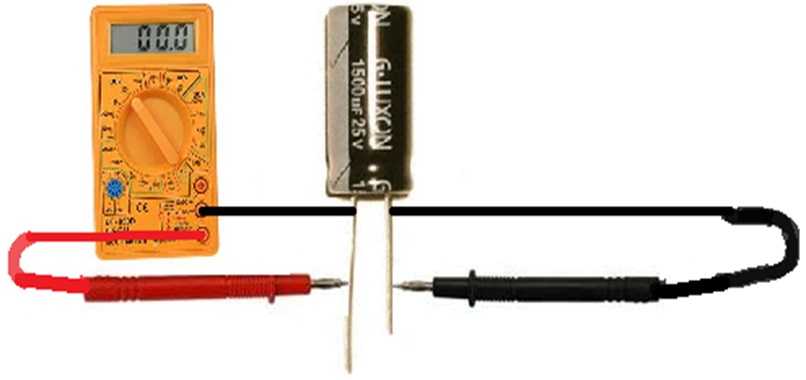

Большинство цифровых мультиметров имеют встроенный режим проверки емкости конденсатора, как показано на рис. 2 (обратите внимание на символ конденсатора). Это наиболее распространенный метод проверки конденсатора. Конденсатор можно проверить на работоспособность напрямую, войдя в режим измерения емкости в мультиметре и выполнив следующие действия:

1. Снимите проверяемый конденсатор с электрической платы.
2. Полностью разрядите конденсатор, соединив его с резистором, а затем извлеките конденсатор для проверки.
3. Подсоедините выводы конденсатора к выводам щупа (положительный вывод конденсатора к красному щупу, а отрицательный вывод конденсатора к черному щупу мультиметра). В типичном полярном конденсаторе более длинный вывод является положительным выводом, а более короткий вывод — отрицательным выводом.
4. Вращением ручки выбора мультиметра выберите режим измерения емкости.
5. Запишите значение на панели дисплея и сравните его со значением, указанным на корпусе конденсатора, чтобы проверить наличие неисправностей.
6. Некоторое отклонение от фактического значения допустимо (обычно в пределах допустимого диапазона 10–20 %), но если отображаемое значение очень высокое или очень низкое по сравнению с фактическим значением, конденсатор может быть неисправен и его необходимо заменить.

Рисунок 2: Режим измерения емкости (C) в мультиметре

Способ 2: использование мультиметра в режиме сопротивления (Ом)

Мультиметр в режиме сопротивления можно использовать для проверки исправности конденсатора. Основной используемый принцип заключается в способности конденсатора заряжаться, когда ток течет по его выводам. Для проверки конденсатора в режиме сопротивления выполните следующие действия:

1. Снимите проверяемый конденсатор с электрощита.
2. Полностью разрядите конденсатор, соединив его с резистором, а затем извлеките конденсатор для проверки.
3. Поверните ручку выбора и выберите значение в диапазоне Ом, например 1 кОм.
4. Подсоедините выводы щупов мультиметра к положительной и отрицательной клеммам проверяемого конденсатора. Через конденсатор протекает ток, и конденсатор начинает заряжаться.
5. В случае цифрового мультиметра на панели дисплея появится ряд значений, увеличивающихся по порядку и, наконец, достигающих бесконечности.
   1. Если отображаемые значения увеличиваются с очень низкого значения и приближаются к бесконечности, это показывает процесс зарядки конденсатора, что гарантирует его нормальную работу.
   2. Отображаемое постоянное очень низкое значение указывает на короткое замыкание конденсатора, а постоянное очень высокое значение указывает на то, что конденсатор ОТКРЫТ и может быть заменен в обоих случаях.
6. В случае аналогового мультиметра:
   1. Если стрелка указывает на очень низкое значение и движется к высокому значению (показывая процесс зарядки конденсатора), конденсатор работает нормально.
   2. Если стрелка застряла на очень низком значении, возможно, в конденсаторе КОРОТКОЕ ЗАМЫКАНИЕ, а если она застряла на очень высоком значении, возможно, конденсатор ОТКРЫТ и его необходимо заменить в обоих случаях.

Метод 3: Используйте простой вольтметр для проверки конденсатора

Чтобы проверить конденсатор с помощью функции вольтметра мультиметра, выполните следующие действия:

1. Обратите внимание на максимально допустимое напряжение на конденсаторе (35 вольт, как в случае конденсатора на рисунке 3).
2. Зарядите конденсатор до напряжения, которое меньше максимального напряжения, допустимого для источника напряжения (например, 3 вольта в случае конденсатора, показанного на рис. 3, вполне подойдет). Убедитесь, что положительная клемма аккумулятора подключена к более длинной клемме конденсатора, а отрицательная клемма — к более короткой клемме конденсатора.
3. Подсоедините выводы конденсатора к щупам мультиметра (положительный вывод к красному и отрицательный к черному щупу соответственно).
4. Переместите ручку мультиметра и выберите диапазон напряжения постоянного тока. Если отображаемое значение совпадает с напряжением, до которого заряжен конденсатор, конденсатор работает нормально, в противном случае он неисправен.
5. Измерение должно быть выполнено быстро, иначе конденсатор начнет разряжаться, что приведет к ошибочным показаниям мультиметра.

Рис. 3. Номинальное напряжение на конденсаторе (А)

Метод 4. Проверка конденсатора в режиме проверки целостности мультиметра

Конденсатор можно проверить на целостность с помощью цифрового или аналогового мультиметра, следуя приведенным инструкциям. ниже:

1. Удалите конденсатор, подлежащий проверке, с электрической платы.
2. Полностью разрядите конденсатор, соединив его с резистором, а затем извлеките конденсатор для проверки.
3. Подсоедините выводы конденсатора к щупам мультиметра (положительный вывод к красному и отрицательный к черному щупу соответственно).
4. Поверните ручку мультиметра и выберите опцию проверки непрерывности (выберите символ, показывающий распространяющуюся волну).
5. Если прибор издает непрерывный звуковой сигнал (или загорается светодиод), это означает короткое замыкание конденсатора.
6. Если счетчик не издает звуковой сигнал, это означает, что конденсатор ОТКРЫТ.
7. Если измеритель сначала издает звуковой сигнал (или включает светодиод), а затем постепенно прекращает работу, это означает, что конденсатор находится в хорошем состоянии.

Метод 5: Используйте параметр постоянной времени для проверки конденсатора

Постоянная времени цепи — это время, необходимое конденсатору для зарядки до 63,2% от приложенного напряжения через известный резистор, и оно рассчитывается по формуле: Τ=RC

Где:

• Τ: Постоянная времени цепи, обычно обозначаемая греческой буквой тау
• R: Известное сопротивление
• C: Значение емкости в цепи

Например, если к последовательной комбинации резистора и конденсатора приложено напряжение 10 В, постоянная времени — это время, за которое емкость заряжается до 63,2 % от 10 В, что составляет 6,32 В. С помощью секундомера измерьте время, необходимое конденсатору для зарядки до этого напряжения (которое является постоянной времени цепи). Если сопротивление резистора равно 100 Ом, уравнение для постоянной времени можно использовать для получения значения конденсатора, используемого в цепи.

Чтобы определить, неисправен ли конденсатор или нет, используя в качестве параметра постоянную времени, выполните следующие действия:

1. Снимите проверяемый конденсатор с электрической платы.
2. Полностью разрядите конденсатор, соединив его с резистором, а затем извлеките конденсатор для проверки.
3. Подключите последовательно с конденсатором известное значение сопротивления.
4. Подсоедините концы конденсатора к щупам мультиметра и установите ручку для измерения постоянного напряжения.
5. Подайте известное напряжение (например, 10 В) на последовательное соединение.
6. Обратите внимание на отображаемое на панели напряжение на конденсаторе.
7. С помощью секундомера измерьте время, необходимое для падения напряжения до 63,2 % от приложенного напряжения (в данном случае до 6,32 В, как обсуждалось ранее).
8. Используя соотношение Τ=RC, рассчитать емкость конденсатора вручную, используя значение постоянной времени Τ и сопротивление R.
9. Сравните экспериментальное значение конденсатора с напечатанным значением того же конденсатора. Если оба значения почти одинаковы, конденсатор исправен.
10. Если есть заметная разница между экспериментальными и распечатанными значениями, конденсатор неисправен, и его пора заменить.

Метод 6. Визуальная проверка конденсатора на наличие неисправностей

Конденсатор можно проверить визуально, чтобы выявить явные признаки и определить, неисправен он или нет. Конденсатор повреждается в следующих случаях:

Конденсатор имеет вздутое верхнее вентиляционное отверстие

При выходе из строя электролитического конденсатора давление сбрасывается через слабые места в верхнем вентиляционном отверстии конденсатора. Это позволяет избежать повреждения окружающих компонентов, которые подключены в непосредственной близости от вышедшего из строя конденсатора. Во время отказа конденсатор сбрасывает давление газа, вызывая электролитический разряд, который ломает верхнее вентиляционное отверстие конденсатора, что в конечном итоге приводит к вздутию верхней части, как показано на рис. 4.

Рисунок 4: Конденсатор с выпуклым верхним вентиляционным отверстием

Конденсатор имеет выпуклое дно и приподнятый корпус

При выходе из строя конденсатора, если давление выделяющегося газа не пробивает верхнее вентиляционное отверстие, он уходит вниз , тем самым проталкивая резину и вызывая вздутие, которое также приподнимает корпус.

Проверка керамических конденсаторов и устройств для поверхностного монтажа (SMD)

Следующие знаки на керамических конденсаторах и SMD можно проверить, чтобы определить, неисправны они или нет:

• Сломанные клеммы
• Прогоревшие, поврежденные или трещины в корпусе

Метод 7: Традиционный метод проверки конденсатора

Традиционный метод проверки конденсатора сопряжен с риском для компонентов и пользователя. Следовательно, этот метод следует практиковать только тогда, когда конденсатор необходимо проверить в короткие сроки, в противном случае всегда безопаснее использовать один из методов, перечисленных в пунктах 1-6.

Для проверки конденсатора традиционным методом выполните следующие действия:

1. Правильно разрядите конденсатор с помощью резистора.
2. Подсоедините два отдельных провода к концам конденсатора.
3. Подключите выводы конденсатора к источнику питания 230 В переменного тока (или 24 В постоянного тока) на очень короткий период времени (примерно 1-5 секунд).
4. Отключите подачу напряжения и закоротите концы конденсатора.
5. Если он дает сильную искру, конденсатор годен к использованию.
6. Если искра слабая или искры нет вообще, конденсатор неисправен и его следует заменить.

Меры предосторожности при использовании традиционного метода проверки конденсатора:

• Всегда надевайте защитные очки при проверке этого метода.
• Никогда не подключайте полярный конденсатор к сети переменного тока.
• Для обеспечения надлежащей безопасности используйте 12–24 В постоянного тока как для полярных, так и для неполярных конденсаторов.
• Рекомендуется подключить резистор последовательно с положительными клеммами аккумулятора и конденсатора, чтобы избежать чрезмерного тока при зарядке конденсатора.

FAQ

Как разрядить конденсатор с помощью мультиметра?

Прикоснитесь щупами к клеммам конденсатора и дождитесь стабилизации показаний.

Как зарядить конденсатор мультиметром?

Используйте блок питания с требуемым напряжением. Подсоедините положительный вывод источника питания к положительному выводу конденсатора, а отрицательный вывод — к отрицательному выводу конденсатора.

При какой настройке мультиметра проверить конденсатор?

Самый распространенный метод — установка мультиметра в емкостной режим.

Как проверить неисправный конденсатор?

Подключите щупы мультиметра к конденсатору и установите его в режим измерения емкости.
