Клещи для измерения постоянного и переменного тока: основные отличия и как правильно выбрать

Принцип работы токовых клещей и чем они отличаются

Принцип работы токовых клещей и их разновидности

Рубрики статей

• Все
• Новости и новинки
• Новости компании
• Обзоры продукции

Отредактировано: 01.07.2022

Как следует из названия, токоизмерительные клещи являются идеальным измерительным прибором для измерения электрических токов. Двумя их основными преимуществами являются, с одной стороны, бесконтактное измерение тока, а с другой стороны, удобство измерения, поскольку для этого не нужно разъединять цепь. Бесконтактное взаимодействие особенно выгодно с точки зрения безопасности, поскольку можно измерять изолированные проводники, и нет необходимости контактировать с оголенным металлическим проводником.

Большинство токовых клещей также имеют некоторые функции классического мультиметра, такие как измерение напряжения и сопротивления. Для этого токоизмерительные клещи имеют соответствующие гнезда для щупов.

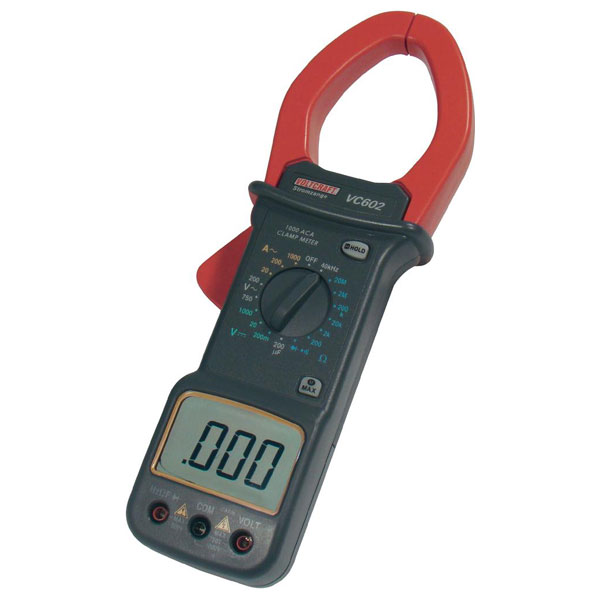

Как правило, токоизмерительные клещи состоят из следующих компонентов:

1. Зажим для токоизмерительных клещей
2. Дисплей для считывания измеренного значения
3. Ручки: выбор различных функций в зависимости от модели.
4. Поворотный переключатель: для выбора измеряемой величины
5. Гнезда: для подключения измерительных щупов
6. Два измерительных щупа (красный и черный), кабели которых вставлены в разъемы, устанавливают токопроводящую связь от прибора к объекту контроля (только для измерения напряжения и сопротивления).

ПРИМЕЧАНИЕ. Приведенные здесь пояснения предназначены для иллюстрации и понимания устройства. Они не заменяют углубленного обучения технике безопасности при проведении электрических измерений.

Процесс измерения

На данный момент мы будем иметь дело только с измерением тока с помощью измерительных клещей. Измерения напряжения и сопротивления работают с токоизмерительными клещами так же, как и с классическими мультиметрами.

Измерение тока, советы и рекомендации

Измерить ток с помощью амперметрических клещей очень просто: сначала вы используете поворотный переключатель, чтобы выбрать, будет ли измеряться постоянный или переменный ток. Затем вы открываете плоскогубцы с помощью рычага и вкладываете кабель, по которому проходит измеряемый ток.

При измерении постоянного тока на дисплее отображается значение постоянного тока, при измерении переменного тока — действующее значение тока. При измерении переменного тока также необходимо учитывать, что зажимом может быть охвачен только один проводник. Если включены прямой и обратный проводники (как в обычном кабеле с бытовой розеткой), то магнитные поля компенсируют друг друга, и отображается I = 0 A.

Если необходимо измерить малый ток, проводник можно несколько раз обернуть вокруг зажима. Это умножает текущие показания в соответствии с количеством обмоток. Чтобы получить правильное показание, вы должны разделить отображаемое значение на количество обмоток.

Диапазоны измерения

В основном токоизмерительные клещи используются для измерения больших токов. Типичный цифровой мультиметр обычно может измерять ток с уровнем тока I = 10 А в течение максимум 30 секунд, иначе прибор может выйти из строя. С другой стороны, с помощью таких клещей можно постоянно измерять значительно более высокие токи. Типичные максимальные измеренные значения составляют до 600 А. С некоторыми устройствами возможны измерения даже в четырехзначном диапазоне ампер. Максимальное измеренное значение всегда указывается непосредственно на устройстве.

Как работают токоизмерительные клещи

Есть в основном два типа токоизмерительных клещей. Это клещи переменного тока (клещи Дитце) и универсальные токовые клещи. Характерным компонентом обоих типов является магнитомягкий сердечник, который можно открыть, как плоскогубцами, и через него можно пропустить проводник с измеряемым током. Магнитное поле, вызванное током, направляется в этом сердечнике.

Клещи для переменного тока

Токоизмерительные клещи переменного тока основаны на принципе трансформатора. Проводник, по которому проходит измеряемый ток, представляет собой обмотку, это первичная обмотка трансформатора. Переменное магнитное поле «улавливается» и направляется сердечником, который соответствует сердечнику трансформатора. Магнитное поле движется по кольцу в сердечнике. В зависимости от частоты измеряемого переменного тока переменное магнитное поле в сердечнике также соответственно часто меняет направление своего течения. Со стороны корпуса, вокруг сердечника, намотано большое количество обмоток, они представляют собой вторичную обмотку трансформатора, в которой за счет переменного магнитного поля индуцируется напряжение. Измеряемый ток увеличивается на отношение «числа витков первичной обмотки» к «числу витков вторичной обмотки». Напряжение, индуцированное во вторичной обмотке, затем оценивается электроникой устройства, преобразуется в соответствующее значение тока и отображается.

Универсальные токоизмерительные клещи

С помощью универсальных токоизмерительных клещей можно измерять как постоянный, так и переменный ток. Как и в клещах для измерения переменного тока, магнитное поле направляется в железный сердечник. Однако при постоянном токе переменного магнитного поля нет, поэтому «дальнейшая обработка» поля отличается от принципов измерения устройствами предыдущего типа. Для этого используется так называемый эффект Холла. Датчик Холла расположен в воздушном зазоре со стороны корпуса железного сердечника. Это позволяет обнаруживать и статические магнитные поля, например поля, генерируемые постоянным током. Датчик Холла выдает напряжение, пропорциональное магнитному полю. Чаще всего используют несколько датчиков Холла, обычно три, чтобы иметь возможность измерять среднее значение. Однако это напряжение очень низкое и усиливается оценочной электроникой, а затем обрабатывается таким образом, чтобы его можно было преобразовать в соответствующее значение измерения тока и отобразить.

Заключение

Несмотря на некоторые явные достоинства, токоизмерительные клещи не являются на 100% точными измерительными приборами. Всякий раз, когда требуется точное значение тока или напряжения, они достигают своих пределов, для этого лучше воспользоваться амперметром и вольтметром. Класс точности второй или третий, в зависимости от того какая модель используется. Токоизмерительные клещи также следует использовать с осторожностью, когда поблизости находятся другие сильные магнитные поля, например другие кабели.

Если стоит выбор, где купить токовые клещи, выбирайте надёжного поставщика. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.

Рекомендуемые статьи

Серия Legrand Plexo для влажных и пыльных помещений

06

July

2015

Оборудование для влажных и пыльных помещений:

1. Универсальность механизмов
2. Два варианта монтажа
3. Многопостовые рамки.
4. Высокая степень защиты
5. Особенности

И другая полезная информация по серии Legrand Plexo (Плексо).

Открыть

Источники бесперебойного питания «ИБП»

01

December

2015

  Источники бесперебойного питания (сокращенно ИБП) являются автоматическими устройствами, способными на какое-то время обеспечить подключенное оборудование электрической энергией, в те моменты, когда она пропадает в электросети либо ее параметры превышают допустимые нормы.

Открыть

Подробнее о витой паре 8 категории

22

January

2021

Кабели Cat.8 — это новая категория кабелей, разработанная для поддержки приложений 25GBASE-T и 40GBASE-T, разработанных IEEE. Стандарт был разработан органом по стандартизации ANSI / TIA-568, в частности комитетом TR42.7.

Открыть

Поздравляем с Первомаем и Днём Победы!

01

May

2022

Компания АнЛан поздравляет всех с майскими праздниками!

Открыть

Преимущества витой пары в оболочке LSZH

15

August

2019

Для надежной и долговременной работы СКС большую роль играет правильный выбор материала оболочки кабеля. Ошибка в выборе кабеля при прокладке его в помещении может обернутся серьезными материальными затратам, а в некоторых случаях и быть угрозой безопасности жизни и здоровью работников.

Открыть

Коммутаторы TP-Link и их особенности

25

July

2016

Краткое содержание:

1. Неуправляемые и управляемые коммутаторы
2. Гигабитные коммутаторы, медиаконвертеры и другие аксессуары

Статья расскажет вам о коммутаторых TP-Link, их видах и дополнительном оборудовании.

Открыть

Рекомендуемые товары

UNI-T UT201 Токовые клещи

Артикул: 13-0000

Цена:
2 899,00 ₽

От 25 000 ₽
2 116,27 ₽

От 100 000 ₽
2 029,30 ₽

MASTECH M266F Токовые клещи

Артикул: 13-1304

Цена:
2 175,00 ₽

От 25 000 ₽
1 674,75 ₽

От 100 000 ₽
1 522,50 ₽

Клещи токовые цифровые MS2016S Expert EKF In-180702-pc2016S

Клещи токовые цифровые MS2016S Expert EKF In-180702-pc2016S

Артикул: In-180702-pc2016S

Цена:
4 427,28 ₽

От 25 000 ₽
4 427,28 ₽

От 100 000 ₽
4 427,28 ₽

Клещи для измерения силы тока

org/BreadcrumbList»>

1. На Главную

2. Продукты

3. Электроизмерительные приборы

4. Токоизмерительные клещи

Токоизмерительные клещи помогут вам точно определить силу тока. Они осуществляют непрямое измерение магнитного поля, окружающего проводник. Таким образом, вам не нужно отключать ток, чтобы проводить измерения непосредственно на электрическом кабеле, поскольку это измерение бесконтактное.

Преимущества токовых клещей testo 770

• Инновационный механизм захвата позволяет легко схватить кабель
• Дополнительные функции: измерение пускового тока, мощности и малых токов в диапазоне мкА
• Возможность работы с приложением testo Smart Probes по Bluetooth

Основные преимущества

Инновационный механизм захвата

Идеально подходит для плотно уложенных кабелей

Автоматическое определение AC/DC

Для более безопасной работы

Работа с мобильным приложением

Для вывода результатов в виде графика и цифрового документирования

Сравнение моделей токоизмерительных клещей testo 770

• • Токоизмерительные клещи testo 770-1
• Базовая модель для быстрого измерения самых важных параметров.
• • Полностью убираемый зубец
• • Автоматическое определение постоянного/переменного тока и измерение истинного СКЗ
• • Батарейки и измерительные щупы в комплекте

• К прибору

• • Токоизмерительные клещи testo 770-2
• Точный универсальный прибор для измерения электрических параметров и температуры.
• • Измерение силы тока в диапазоне мкА
• • Измерение силы пускового тока на электродвигателях
• • Автоматическое определение постоянного/переменного тока и измерение истинного СКЗ
• • Адаптер для термопар типа K для измерения температуры в комплекте

• К прибору

• • Токоизмерительные клещи testo 770-3
• Наша самая мощная модель – с мобильным приложением и Bluetooth.
• • Очень широкий диапазон измерения силы тока и температуры
• • Измерение силы пускового тока на электродвигателях
• • Автоматическое определение постоянного/переменного тока и измерение истинного СКЗ
• • Отображение процесса измерения и цифровое документирование в приложении testo Smart Probes

• К прибору

Сферы применения:

Электрооборудование

Обслуживание

Системы отопления

Свяжитесь с нами

Мы будем рады ответить на ваши вопросы

+7 (495) 532-35-00

info@testo. ru

Точные токоизмерительные клещи для разных сфер применения

Складывающийся зубец позволяет легко захватывать плотно уложенные кабели. Благодаря этому вы сможете измерить силу тока, даже если вы не можете временно отключить систему. Токоизмерительные клещи позволяют одновременно регистрировать множество измеряемых параметров, обеспечивая решение разных измерительных задач и чёткий сбор данных.

При работе с токоизмерительными клещами необходимо учитывать две особенности:

• можно одновременно захватить и измерить только один проводник,
• если клещи захватывают весь кабель, включая проводник и обратный проводник, измеряется только ток утечки.


Точное измерение тока утечки

Зонд для измерения тока утечки – важный прибор для точных измерений в области электроники. В отличие от классических токоизмерительных клещей, эти диагностические приборы обладают повышенной чувствительностью, позволяющей измерять силу тока в очень малых диапазонах.

Высококачественные и высокоточные зонды для измерения тока утечки обладают дополнительными функциями, такими как измерение пускового тока и малых токов в диапазоне мкА. Это позволяет вам использовать токоизмерительные клещи для решения следующих задач:

• проверка на обрыв цепи и измерение сопротивления,
• измерение напряжения,
• измерение истинного СКЗ.

Высокоточные токоизмерительные клещи Testo для большей безопасности

Современные измерительные приборы Testo отличаются инновационным механизмом захвата, который облегчает работу с электрощитками. Этот механизм позволяет точно захватывать отдельные провода, обеспечивая точное бесконтактное измерение силы тока и прочих необходимых параметров. Даже когда кабели очень плотно уложены и их диаметр очень мал, вы можете быть уверены в работе токовых клещей и зонда тока утечки. Токоизмерительные клещи оснащены большим двухстрочным дисплеем и функцией автоматического определения постоянного и переменного тока. Мы предлагаем три модели токоизмерительных клещей:

• testo 770-1 с полностью убираемым зубцом для максимального удобства,
• testo 770-2 с дополнительным температурным адаптером и функцией измерения в диапазоне мкА,
• testo 770-3 с оптимизированной функцией измерения истинного СКЗ и с Bluetooth.

Для регистрации статического магнитного поля

Для измерения постоянного тока токовые клещи измеряют сопротивление, которое  зависит от магнитного поля. Это позволяет регистрировать статическое магнитное поле, что необходимо, так как переменного поля с постоянным током не существует.

Магниторезистивные сопротивления, которые для этого необходимы, устанавливаются в немагнитный зазор. Их очень слабый сигнал нужно усиливать электронными средствами, так что измерительные приборы оснащены соответствующим аккумулятором и работают от сети или батареи. Токоизмерительные клещи могут измерять и переменный ток. Помимо измерения силы постоянного и переменного тока в амперах, клещи имеют возможность измерять напряжение переменного и постоянного тока в вольтах. Кроме того, у них есть дополнительные измерительные функции:

• измерение сопротивления (в омах),
• измерение ёмкости (в фарадах),
• измерение частоты (в герцах).

Надёжный помощник во многих ситуациях

Токоизмерительные клещи, предназначенные для измерения силы постоянного тока, подходят для обслуживания и проверки электрических систем и небольших устройств. Однако этот прибор также позволяет измерять электрическую ёмкость или сопротивление, а также проводить проверку на обрыв цепи. Если объект измерения находится в труднодоступном месте, функция hold облегчает считывание показаний.

Полностью убираемый зубец значительно облегчает работу с токоизмерительными клещами Testo в сложных условиях. Вы сможете безопасно и эффективно работать даже с плотно уложенными кабелями в узких распределительных щитках. Дополнительная функция измерения тока утечки помогает вам тестировать электрические параметры и обеспечивать сохранность всей системы. Большой дисплей позволяет вам видеть все результаты измерений, что позволяет вам вовремя предпринять шаги, необходимые для обеспечения изоляции и обслуживания системы.


Что это такое, различные типы и области применения

Токоизмерительные клещи представляют собой устройства с зажимами, которые открываются и зажимают электрический проводник для измерения тока. Они очень полезны, поскольку позволяют закреплять пробник вокруг существующего проводника без необходимости отсоединения и повторной прокладки кабелей.

Токоизмерительные клещи считывают величину постоянного тока (DC) и переменного тока (AC), а также фазовый сдвиг и форму волны. В этой статье вы узнаете все тонкости технологии токовых клещей, области применения и лучшие типы токоизмерительных клещей для использования в сложных условиях.

Содержание

• Что делают токоизмерительные клещи
• Токовые клещи Точность
• Для чего используются токоизмерительные клещи?
• Как пользоваться токоизмерительными клещами
• Как вы читаете токовые клещи?
• Различные типы токоизмерительных клещей
  • Токоизмерительные клещи трансформатора тока
  • Гибкие датчики тока
  • Токоизмерительные клещи с разомкнутым контуром
  • Токоизмерительные клещи без сердечника
• Измерение постоянного тока токоизмерительными клещами
• Принцип работы токовых клещей без сердечника
• Эффект Холла и почему он используется в Current Probes
• Что такое истинное среднеквадратичное значение?
• Токоизмерительные клещи GMW Associates

Что делают токовые клещи?

Токоизмерительные клещи измеряют электрический ток, протекающий по проводу, кабелю, шине или другому проводнику. Аналоговый выход клещей может быть считан вольтметром, осциллографом, анализатором мощности или DAQ. Он позволяет измерять ток в проводнике без необходимости переделывать или отсоединять кабель.

Клещи для измерения постоянного/переменного тока

Подробнее

Насколько точны токоизмерительные клещи?

Токоизмерительные клещи различаются по точности.

Высококачественные токоизмерительные клещи могут иметь точность выше одного процента, в то время как менее дорогие токоизмерительные клещи имеют точность от пяти до десяти процентов.

Для чего используются токоизмерительные клещи?

Токоизмерительные клещи отлично подходят для измерения токов в труднодоступных местах. Они часто используются для мониторинга и контроля качества, чтобы гарантировать, что ток течет и течет с правильной величиной. Вы можете использовать их для тестирования двигателя, чтобы узнать, каков первичный ток, а также информацию о фазе и форме волны для проверки энергоэффективности. Токоизмерительные клещи используются во всех видах приложений, где вы думаете или знаете, что ток течет, но не можете легко отключить или добраться до проводника.

Как пользоваться токоизмерительными клещами?

Токоизмерительные клещи имеют шарнир, который позволяет открывать клещи, а затем снова закрывать их вокруг всего, на чем вы хотите измерить ток. Большую часть времени вы будете измерять ток, протекающий по проводу, шине или какому-либо проводу.

Как считывать токовые клещи?

Чаще всего люди используют для считывания токовых клещей осциллограф. Однако, если вам нужны только показания постоянного тока или среднеквадратичного значения, вы можете использовать цифровой вольтметр. Другие инструменты, которые могут считывать выходные данные, включают АЦП (аналогово-цифровой преобразователь), регистратор данных или анализатор мощности.

Измерение переменного/постоянного тока на зажимах

Подробнее

Какие существуют типы токоизмерительных клещей?

Существует несколько основных типов токоизмерительных клещей.

Датчики тока с зажимом трансформатора тока

Эти пассивные трансформаторы обычно используются электриками для обхода старого метода разрезания провода и вставки измерительных проводов в цепь для измерения тока в линии. Челюсти токоизмерительных клещей не должны касаться проводника, чтобы получить показания. Трансформаторы могут измерять только переменный ток и, как правило, наименее точны.

Гибкие датчики тока

Эти клещи измеряют только переменный ток. Гибкие и легкие измерительные головки используют принцип Роговского и позволяют легко устанавливать их в труднодоступных местах. Токовые клещи Роговского представляют собой катушку без магнитного сердечника. Магнитное поле, создаваемое проводником, индуцирует напряжение, пропорциональное скорости изменения тока. Затем напряжение интегрируется в аналоговую схему для получения напряжения, пропорционального величине тока, подходящего для мультиметров, осциллографов и записывающих устройств.

Токоизмерительные клещи с разомкнутым контуром

Большинство токовых пробников с разомкнутым контуром измеряют как постоянный, так и переменный ток частотой до 1000 Гц.

Подобно трансформатору тока, токовые клещи с разомкнутым контуром имеют магнитный сердечник, но вместо того, чтобы быть сплошными, в сердечнике имеется небольшой зазор или «щель». Магнитное поле, создаваемое проводником, сосредоточено в зазоре в сердечнике. Когда магнитное поле (поток) поступает в этот небольшой воздушный зазор в сердечнике, небольшой датчик магнитного поля (часто датчик Холла), находящийся в зазоре, создает напряжение, пропорциональное магнитному потоку в зазоре, и переводит его в ток чтение. Поскольку в магнитном сердечнике датчика имеется зазор, его иногда называют датчиком тока с зазором в сердечнике.

Токоизмерительные клещи с замкнутым контуром

Другой тип токоизмерительных клещей встречается реже, но называется замкнутым контуром. Они чаще встречаются с датчиками тока, которые имеют фиксированную апертуру и не открываются.

Датчик тока с обратной связью имеет вторичную обмотку обратной связи, намотанную вокруг магнитного сердечника. В этой обмотке обратной связи используется измерение магнитного потока внутри сердечника, иногда с помощью датчика Холла, а часто и других типов датчиков, чтобы нейтрализовать магнитный поток от первичного проводника, чтобы магнитный поток в сердечнике был равен нулю. Датчики тока с замкнутым контуром часто имеют более высокую стабильность, более высокую линейность и более высокую точность по сравнению с датчиками тока с разомкнутым контуром.

Токоизмерительные клещи без сердечника

Датчики тока без сердечника, аналогичные упомянутой выше гибкой катушке Роговского, вообще не используют сердечник. Вместо этого массив датчиков в токовых клещах измеряет магнитное поле, создаваемое током, проходящим через проводник в различных точках, вычисляет общее поле и выдает сигнал, пропорциональный току. Поскольку токовые клещи без сердечника не имеют сердечника, они обладают многими преимуществами гибкой катушки Роговского, включая гораздо меньший вес, более тонкое поперечное сечение, мгновенное восстановление после перегрузки, отсутствие магнитного гистерезиса и устойчивость к суровым условиям окружающей среды.

Можно ли измерять постоянный ток с помощью токоизмерительных клещей?

Это будет зависеть от используемой технологии. Если вы используете токоизмерительные клещи с катушкой Роговского или пассивным трансформатором, вы не сможете измерить постоянный ток. Однако, если вы используете технологию эффекта Холла или другой магнитный датчик с откликом на постоянный ток, эти клещи будут измерять постоянный ток. Если вам нужно измерить постоянный ток, всегда сначала дважды проверяйте характеристики ваших токовых клещей.

Каков принцип работы токоизмерительных клещей без сердечника?

В токоизмерительных датчиках без сердечника используется множество магнитных датчиков (часто, но не всегда, на эффекте Холла), расположенных по окружности токоизмерительного преобразователя без сердечника. Каждый датчик магнитного поля измеряет поле, создаваемое проводником с током. Общее магнитное поле рассчитывается по отдельным датчикам и преобразуется в выходной сигнал напряжения. Токовый пробник без сердечника не является ни разомкнутым, ни замкнутым контуром — это нечто иное.

Недостатком отсутствия магнитного сердечника является чувствительность при измерении очень малых токов. Преимущества отсутствия магнитопровода — меньший вес, более доступная стоимость, и вы не можете насытить его. У вас не будет проблем с прохождением через пробник слишком большого тока и его повреждением, как в случае с токоизмерительными клещами с магнитным сердечником.

Что такое эффект Холла и почему он используется в датчиках тока?

Эффект Холла был открыт Эдвином Холлом в 1879 году. Он изучал детали взаимодействия между магнитами и электрическим током. Холл хотел знать, взаимодействуют ли магнитные поля с проводниками или с самим электрическим током.

Сегодня устройства на эффекте Холла используются многими миллионами людей в промышленных процессах. Большинство применений устройств на эффекте Холла сосредоточено на измерении магнитного поля. По сути, это бесконтактное измерение магнитного поля.

Одним из больших преимуществ измерения тока с помощью технологии эффекта Холла является то, что он может быть частью интегральной схемы. В результате он очень мал и очень недорог в производстве.

Токоизмерительные клещи какого типа используют магнитное поле вокруг проводника с током для измерения тока?

Устройство постоянного тока без сердечника, как описано выше. Главное, что следует учитывать при использовании токоизмерительных клещей этого типа, — это конструктивные и инженерные преимущества для их предполагаемого применения. Они оптимизированы для более высоких токов. С устройством без сердечника вы можете измерять 16 000 ампер с той же площадью основания, что и для измерения 200 ампер. Для измерения силы тока с помощью зажима с магнитным сердечником потребуется очень тяжелое устройство, которое может весить 20 фунтов вместо нескольких унций.

Что такое измерение истинного среднеквадратичного значения на токоизмерительном датчике?

Истинное среднеквадратичное значение означает, что измеряется переменный ток. То, что вы ищете, это значение среднеквадратичного тока. Возьмем, к примеру, частоту сети 60 Гц, которая является типичной для жилых домов. Вы знаете, что частота фиксирована. То, что вы хотите знать, это просто ценность этого. В итоге вы получаете выход постоянного тока для входа переменного тока. RMS — это скорее среднее значение. Это полезно, если ваша цель состоит в том, чтобы просто узнать, какой ток в линии, и не заботиться о фактическом частотном содержании.

Какой прибор используется для измерения переменного и постоянного тока?

Токоизмерительные датчики постоянного и переменного тока без сердечника подходят как для постоянного, так и для переменного тока. Измеряемая частота обычно составляет десятки килогерц. Вопрос в том, что вы конкретно ищете? Как мы только что обсуждали, среднеквадратичное значение тока дает вам больше среднего, или вы ищете ток в любой момент времени?

Переменный и постоянный ток

Калибровка преобразователя

Узнать больше

Сколько проводов можно зажать токоизмерительными клещами одновременно?

Короткий ответ: «Столько, сколько поместится!»

Настоящий вопрос заключается в том, чтобы спросить, почему вы хотите зажать щуп вокруг нескольких проводов. Помните, что зажим будет измерять все через отверстие. Поэтому, если вы пропустите два провода через зажим, он будет измерять сумму обоих. Он не будет различать несколько проводов. Если вы подключите два провода, по которым течет ток в противоположных направлениях, разница будет устранена.

Например, если у вас есть два провода, которые должны показывать одинаковый ток, но один из них неисправен, вы можете увидеть разницу между ними.

В некоторой степени это связано с тем, что если один провод намотать на зажим, и вы пропустите два витка через зажим, он будет измерять оба витка, удваивая чувствительность

Допустим, у вас есть пучок кабелей, и вы хотите измерить только один. Вы можете надеть губки зажима на этот один кабель, оставив все остальные кабели снаружи губок, и получить измерение этого единственного кабеля. Все внешнее отвергается. Таким образом, вы можете различать несколько проводов в пучке, имея достаточно маленький зажим в этом пространстве между отдельными проводами или вокруг шины в узком месте.

Что следует учитывать при покупке токоизмерительных клещей

Первое, что вам нужно определить, это тип тока, который вы измеряете. Вы измеряете постоянный ток, переменный ток или оба? Насколько большой первичный проводник вам нужен для обходного пути? Это кабельный жгут или очень тонкий провод? Если вы измеряете переменный ток, вам необходимо определить частоту (или длину импульса, если сигнал не повторяется), которого необходимо достичь. В доме ваша частота переменного тока будет 50 или 60 Гц. Если вы тестируете двигатели, вам понадобится много гармоник и частота в килогерцах. Вы также примете во внимание точность и разрешение. Наконец, следует учитывать вес, размер и условия эксплуатации — подумайте о температуре, вибрации, воде и пыли.

Диапазоны измерения и конструкция токоизмерительных клещей

Многие токоизмерительные клещи имеют апертуру в один дюйм. Эти обычные зажимы могут измерять от 10 до нескольких сотен ампер. Существуют также более крупные, менее распространенные токоизмерительные клещи, которые имеют апертуру до шести дюймов, сохраняя при этом легкий вес. Эти токоизмерительные клещи способны измерять от 250 ампер до 20 килоампер.

Токоизмерительные клещи GMW Associates

GMW Associates предлагает широкий выбор токоизмерительных клещей и датчиков как для промышленных, так и для лабораторных применений. Зажимы чрезвычайно легкие, устойчивы к вибрации, пыли и брызгам и стоят значительно меньше, чем альтернативные измерительные устройства, такие как пробники осциллографа.

Например, токоизмерительные клещи GMW Associates можно использовать для тестирования электромобилей в различных условиях. Пыле-, вибро- и брызгозащищенные компоненты, а также широкий диапазон температур обеспечивают стабильные и точные измерения, независимо от того, проводите ли вы испытания на морозе или в жаркой пустыне.

Токоизмерительные клещи GMW Associates были рождены от клиентов, которые просили что-то вроде катушки Роговского, которая измеряет постоянный, а не только переменный ток. Мы прислушались, и наши клещи могут измерять как постоянный, так и переменный ток.

Запрос помощи/информации

Если вам нужно связаться с кем-то конкретным, посетите нашу страницу с контактной информацией. Спасибо!
Форма запроса

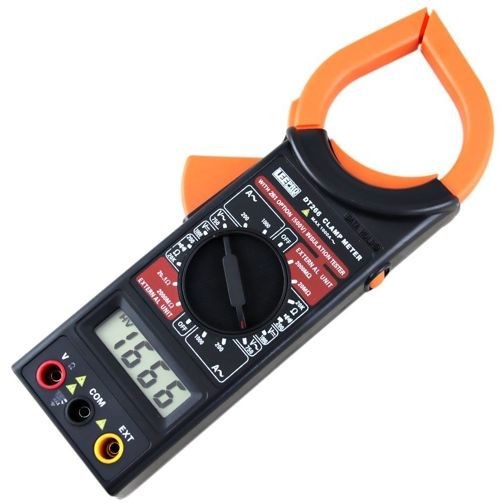

Токоизмерительные клещи (для измерения переменного/постоянного тока) | Trusco Nakayama

• MISUMI Главная>
• Инструменты и аксессуары>
• Измерительные инструменты и оборудование>
• Мультиметры и электронное контрольно-измерительное оборудование>
• Токоизмерительные клещи (для измерения переменного/постоянного тока)

Trusco Nakayama

Trusco Nakayama

[Характеристики]
· Клещи, которые можно использовать для проверки напряжения, сопротивления, проводимости и диодов постоянного и переменного тока.
[Применения]
· Измерение электрического тока при электромонтажных работах в зданиях.
· Текущее измерение автомобилей.

5 дней

Загрузка…

Основная информация

Цифровые клещи (для измерения переменного/постоянного тока)	Напряжение постоянного тока (В)	600	Напряжение переменного тока (В)	600
Напряжение постоянного тока (А)	600	Переменный электрический ток (А)	600	Сопротивление (Ом)	40М
Метод обнаружения сигнала	Средняя ректификация (MEAN)	Ширина (мм)	71	Глубина (мм)	37
Высота (мм)	190	Максимальное отображение (счетчик)	4000	Код Труско	415-0953
Масса (г)	220	Характеристика	Токоизмерительные клещи, которые можно использовать для проверки напряжения, сопротивления, проводимости и диодов постоянного и переменного тока. Похожие записи Msata 256gb: Купить SSD mSATA 256Gb Netac N5M 256GB NT01N5M-256G-M3X TLC недорого в интернет-магазине Zheleza.Net. Характеристики, фото, отзывы о товаре Комментариев нет | Сен 22, 2021 Песочные часы водяные: Водяные часы купить по цене от 350 руб. в интернет-магазине Мистер Гик Комментариев нет | Май 24, 2023 Генератор на батарейках: Портативные генераторы и мини электростанции Комментариев нет | Фев 12, 2023 Xp pen ru download: Скачать | XPPen Комментариев нет | Дек 14, 2022 Об авторе alexxlab Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий:* Имя:* Email:* Сайт: Copyright © 2024  . Blog Home Home Blog Home Blog Карта Сайта
