Как сделать гриф для электрогитары: Изготавливаем гитару стратокастер. Гриф и накладка.

Изготавливаем гитару стратокастер. Гриф и накладка.

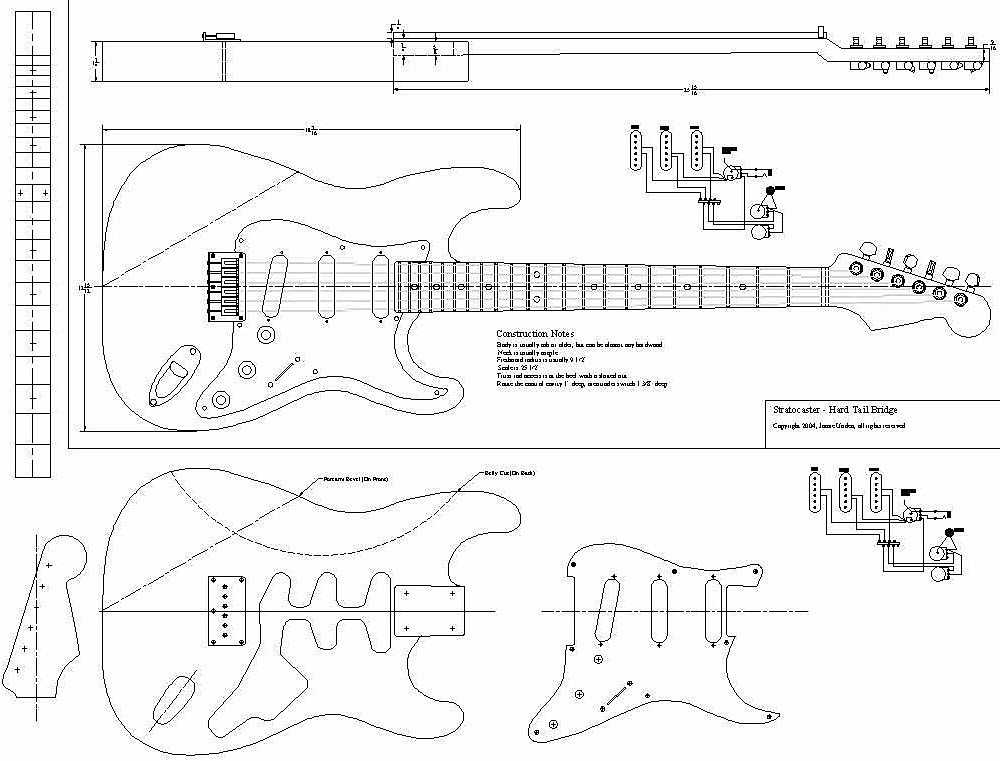

Чертеж электрогитары для сборки своими руками

В интернете есть много инструкций и чертежей по созданию, моддингу и хакам гитар всех видов, я намерен продемонстрировать, как вы можете достичь профессиональных результатов при создании электрогитары своими руками. Я также собираюсь рассказать вам о более сложной задаче — создании грифа гитары с нуля, чего многие строители избегают, переставляя старые или используя «купленные в магазине» грифы. И давайте посмотрим правде в глаза: если вы играете на гитаре, вы знаете, что гриф может сделать или испортить инструмент, так почему бы не сделать его по своему вкусу.

Я надеюсь, что некоторые из вас найдут вдохновение в этой инструкции и попробуют создать самодельную электрогитару.

Шаг 1: Рисуем форму корпуса

Показать еще 4 изображения

Итак, вы решили сделать это, теперь вам нужно определиться с формой корпуса. Независимо от того, решите ли вы скопировать существующий стиль корпуса или создать свой собственный шедевр, вам понадобятся некоторые шаблоны в качестве руководства по сборке. Я выбрал форму «Les Paul», потому что хочу такую, но никогда не смогу убедить свою жену позволить мне потратить несколько тысяч долларов на ее покупку!

Шаг 2: Изготавливаем корпус

Показать еще 11 изображений

Окей, на этом этапе происходит много важного. Для начала мне нужно прояснить всем гитарным экспертам, что эта сборка является строго рабочим доказательством концепции и ни в коем случае не единственным способом сделать что-то.

Выберите свой тип дерева. У меня было достаточно качественной березовой фанеры толщиной около 2 см, и я склеил её в 3 слоя. Итак, давайте посмотрим на процесс.

Шаг 3: Дорабатываем корпус

Показать еще 7 изображений

Теперь вы должны быть готовы склеить заготовки корпуса вместе. Используйте много зажимов и обратите особое внимание на то, чтобы избежать соскальзывания. Используйте хороший клей для дерева, который будет достаточно долго «схватываться», чтобы вы могли идеально всё подогнать.

Для этого шага я использовал хорошие сильные пружинные зажимы, и я не пытался склеить все 3 слоя одновременно. Склейте 2, позвольте слоям быстро подсохнуть, затем приклейте третий. Как только тело полностью схватилось, вы можете начать перейти к интересной части — вырезать контуры корпуса. Вы будете удалять много материала, который нельзя вернуть обратно, поэтому действуйте не спеша. Во время процесса время от времени удерживайте корпус в игровом положении, чтобы убедиться, что эргономика вам по вкусу.

Шаг 4:

Показать еще 11 изображений

Выберите дерево для грифа. Я нашел красивую часть фигурного клена, но вы можете использовать красное дерево, ясень или любое другое плотное дерево. На грифе должно быть достаточно места для ладов, в моем случае мне нужно 48 см.

Вам также понадобится кусок для головки грифа, он должен быть длиной около 18 см и шириной около 10 см. Все эти секции имеют толщину 2 см, однако, как только они будут приклеены, заготовка головки изменится до примерно 1,5 см. Сейчас уже наступило подходящее время для выбора материала для накладки на гриф. Мне нравится грецкий орех, из-за контраста и относительно низкой цены по сравнению с розовым или черным деревом.

Шаг 5: Гриф 1.0

Показать еще 3 изображения

В течение следующих нескольких шагов все будет достаточно сложным, поэтому обратите на них особое внимание. На этом шаге я покажу вам, как установить анкер. Вам понадобится фрезер с прямым резом, малярная лента хорошего качества и эпоксидная смола. Кроме того, вы уже частично выполнили накладку на гриф, поэтому вам нужно как-то перейти от этого шага к следующему и вернуться снова. Сам анкер был куплен в интернете. Вы также можете купить готовый, если хотите, они не очень дорогие.

Шаг 6: Гриф 1.01 Делаем накладку

Показать еще 11 изображений

На предыдущем шаге мы накрыли анкер накладкой на гриф, на этом шаге я проведу вас через процесс, который я использовал для изготовления этой накладки. Предполагается, что вы уже выбрали материал, который хотите использовать, либо приобрели его уже в готовом виде, либо сами распилили его из более толстого материала. В любом случае начните с доски габаритами примерно 0,6*5*50 см. Здесь важнее то, как вы будем скруглять верхнюю часть доски. Строго говоря, вам не нужно скруглять накладку, но если вы это сделаете, вам будет намного приятнее играть на вашей гитаре.

Здесь есть предостережение: я буду использовать свою настольную пилу нетрадиционным способом, убрав все защитные приспособления. Если вам это не по душе, непременно попросите специалиста сделать работу за вас или изучите альтернативные методы обработки дерева.

Шаг 7: Гриф 1.02 Вырезаем заднюю часть

Я упоминал, что гриф отнимет много времени? На этом этапе я покажу, как я вырезал заднюю часть грифа. Используя рашпили, напильники, и наждачную бумагу, придайте грифу необходимую форму. Я делаю что-то среднее между профилем Fender и Gibson, сплющенная форма «C» в поперечном сечении.

Шаг 8: Гриф 1.03 Лады

Показать еще 7 изображений

Что мне нравится в создании гитар, так это множество возможностей для личного художественного самовыражения. Лады могут быть произведением искусства или простыми и элегантными

Шаг 9: Гриф 1.04 Заглушка для анкера

Сделав перерыв в работе над накладкой на гриф, обратите свое внимание на маленькую пластину, которая закрывает доступ к анкеру. Я сделал свою из кружевного дерева, которое было под рукой. Мне нравится делать вручную как можно больше деталей, поэтому я сделал заглушку сам.

Шаг 10: Гриф 1.05 Отделка накладки на гриф

Показать еще 4 изображения

Возвращаясь к накладке на гриф, вы сделали инкрустацию, прорези канавок нужной глубины и отшлифовали поверхность наждачкой как минимум 320 зернистости (лично я иду до зернистости 2000). Теперь вам нужно подготовить древесину и установить проволоку для ладов. Если вы выберете кленовую накладку, то вам нужно будет покрыть поверхность лаком, большинство других пород дерева не следует покрывать лаком. Используйте для них воск хорошего качества.

Шаг 11: Гриф 1.06 Финальные штрихи

Мы приближаемся к окончанию сборки грифа. Просверлите отверстия для тюнеров, всегда соблюдайте осторожность, выполняя этот шаг, вы должны убедиться, что они расположены равномерно, чтобы задники не мешали друг другу, а отверстия для тюнеров были подходящего размера. Вам также нужно будет решить, что вы будете использовать в качестве отделочного покрытия для грифа. Я выбрал пропитку Poly.

Шаг 12: Работа с корпусом

Показать еще 11 изображений

Это та часть сборки, где забота и внимание к мелочам имеют огромное значение для качества и внешнего вида конечного продукта. Вначале я обработал сырую древесину высококачественным заполнителем для дерева. Примените его многократно тонкими слоями, шлифуя корпус между каждым слоем. Используйте сильный свет, чтобы найти вмятины и провалы на поверхности и добавьте наполнитель там, где это необходимо.

Будьте внимательны и терпеливы. Когда вы будете удовлетворены работой с наполнителем по необработанной древесине, повесьте корпус в зоне покраски. Я использовал высокопрочную автомобильную грунтовку, а затем точечную шпаклевку. Вы также должны просверлить несколько пилотных отверстий для компонентов.

Шаг 13: Верхнее покрытие корпуса

Показать еще 4 изображения

На этом этапе можно нанести цветное покрытие. Вы можете передать эту часть работы в свой любимый автомобильный салон, либо осуществить покраску самостоятельно. Так как у меня есть мнение, что «я могу сделать это сам», то так я и сделал. Для окрашивания я использовал автомобильную краску и прозрачное покрытие, поверх прозрачного покрытия я использовал целлюлозный лак нитро, а затем несколько слоев воска канубы.

Шаг 14: Экранирование

Несмотря на то, что я буду использовать хамбакеры, мне все равно нужно экранировать все электронные полости материалом, который поможет уменьшить гул 60 Гц, связанный с электрическими гитарами. Я буду использовать медную краску в качестве своей первой попытки и надеяться, что содержания меди в металле достаточное для этой работы.

Шаг 15: Соединяем гриф с корпусом

Показать еще 5 изображений

В начале сборки я решил сделать болтовое соединение вместо склейки. Я буду использовать винты и шайбы из нержавеющей стали.

Шаг 16: Установка электроники

На данный момент пришло время пропустить через гитару провода. Я собираюсь следовать схеме подключения от Stewmac для 2 хамбакеров, трехпозиционного переключателя, одного основного регулятора громкости и одного регулятора тембра. Если вы возьмете в руки около 90 см телефонного провода, то это та длина, которая вам понадобится для всей работы.

Шаг 17: Установка бриджа

Для этой гитары я собираюсь использовать бридж от старой гитары. Сначала мне нужно разобрать и очистить его, а также смазать маслом все детали, а затем просто прикрутить к месту, которое мы уже установили.

Шаг 18: Верхний порожек

Показать еще 11 изображений

Я сделаю порожек из части кости говяжьей рульки. Первое, что вам нужно сделать, это пойти к своему местному мяснику и попросить его или ее отрезать вам кусок говяжьей рульки толщиной около 8 см. Положите её в мультиварку и приготовьте вкусную еду. Костный мозг будет приготовлен и кость должна быть чистой. Чтобы сделать порожек, просто следуйте изображениям. Сделайте этот шаг инструкции до начала сборки гитары, потому что вам нужно будет дать кости высохнуть в течение месяца.

Важно не торопиться с этой работой. Порожек является важной частью вашего инструмента и требует внимания к мелким деталям. Так что не торопитесь и сделайте всё правильно.

Как сделать гриф для электрогитары – FuelRocks

Сделать гриф для электрогитары не так сложно, как может показаться. Имея правильные инструменты и немного терпения, это может сделать каждый! Самое важное, о чем следует помнить, это не торопиться и дважды измерить, прежде чем что-то резать. Для начала вам нужно собрать несколько припасов. Вам понадобится кусок дерева для грифа (желательно из клена или красного дерева), несколько ладов, гриф, колки и струны. Вам также понадобится дрель, пила и немного наждачной бумаги. Когда у вас есть все необходимое, пора начинать! Начните с обрезки куска дерева до размера, подходящего для вашей шеи. Затем просверлите отверстия для колков. Обязательно тщательно измерьте, чтобы колышки плотно прилегали. Теперь пришло время прикрепить гриф. Начните с приклеивания его к шее, затем используйте зажимы, чтобы удерживать его на месте, пока клей сохнет. После того, как гриф прикреплен, можно приступать к установке ладов. Начните снизу и двигайтесь вверх, вдавливая каждый на место. Наконец, пришло время натянуть струны на гитаре! Начните с продевания струн через колки, затем протяните их через гриф и завяжите у бриджа. Обязательно настройте свою гитару, прежде чем начать играть!

Чтобы придать головке грифа новый вид, вы можете либо выбрать предварительно обработанный гриф на ваш выбор, либо получить чистую (лепестковую) головку грифа. Лютеринские инструменты вместе с некоторыми прямыми инструкциями — это все, что требуется. Когда вы покупаете что-то менее дорогое в нижней части ценового диапазона, это, скорее всего, будет из Китая. Вы также можете пойти в магазин с гораздо более низкими ценами, например, в более универсальный магазин, где вы можете найти удивительный выбор грифов для электрогитар по более низкой цене. Каждый шаг имеет свой собственный набор инструментов и «что можно и чего нельзя делать», которые он может использовать. Термин «регулировка анкерного стержня» применяется к уплощению или выпрямлению грифа. Китайские шейки обычно держат шестигранные ключи на 5 мм, но это не единственные доступные гайки.

Длина мензуры — ключевое различие между гитарами Gibson и Fender, так как это не совсем понятно. Анкерный стержень регулируется на передней бабке гитары, но некоторые старые модели могут иметь его и на стороне звукоснимателя. Соответствующий гаечный ключ обычно входит в комплект большинства известных гитар, чтобы их анкерный стержень подходил должным образом. Если у вашей гитары гриф 22- ладов , вам нужно 60 раз покачать коромыслом ладов, чтобы покрыть весь гриф. Выравнивающие балки, которые представляют собой плоские стальные или алюминиевые профили с наждачной бумагой, обычно используются в строительстве. У Steinberger, как и у «SuperStrats» Ibanez и Jacson, 24 лада. Гитара Steinberg имеет 25 ладов, потому что у нее есть ZeroFret.

Коронирование — это процесс придания ладу первоначальной круглой формы с сохранением его высоты. Следующие шаги делятся на две категории: первая, базовая и вторая. Включены четыре простых шага к безупречному совершенству, а также еще четыре шага к изумлению.

Палисандр — одна из самых популярных пород дерева для изготовления гитар. Благодаря своей способности приглушать обертоны и сглаживать высокие частоты, он широко используется. В таких случаях ваш истинный звук может пострадать из-за высоких частот. Кроме того, это поможет сохранить стабильность и яркость.

Насколько сложно сделать гриф для гитары?

Предоставлено: YouTube

На этот вопрос нет однозначного ответа, поскольку он может сильно различаться в зависимости от уровня опыта человека, типа строящегося гитарного грифа, а также доступных инструментов и материалов. Однако, вообще говоря, создание гитарного грифа — непростая задача, и для ее правильного выполнения требуется достаточное количество навыков и знаний. Даже для опытных строителей это может быть сложным и трудоемким процессом, поэтому это определенно не то, к чему можно относиться легкомысленно.

Сборка собственной гитары может быть и приятной, и полезной. Это позволяет вам создать инструмент, который более индивидуален, чем любая другая гитара на рынке, и включает в себя все функции, которые вы не смогли бы найти в стандартной модели. Это список всего, о чем вам нужно подумать при сборке сборки. Эта гитара — отличный выбор как для бас-гитар, так и для обычных электрогитар, и я считаю, что она очень похожа на Alder. Готовые корпуса гитар доступны в различных вариантах отделки. Это просто не стоит времени, необходимого для завершения полупрофессионального кузова для любителя, работающего неполный рабочий день. Вы застрянете с тем, что создадите, поэтому убедитесь, что вы уделяете этому больше внимания при создании стиля Les Paul или PRS.

Если вы не уверены в том, что вам потребуется в пикапе и электронике, вы всегда можете воспользоваться маршрутом в бассейне. Я считаю, что для того, чтобы подпилить струны до нужной высоты, самым важным навыком для новичка является наличие правильных порожков. Винтажные гитары имеют радиус 7,25, что похоже на верхнюю арку, используемую Джими Хендриксом, Ричи Блэкмором и Дэвидом Гилмором. Есть причина, по которой 10-дюймовая гитара более популярна сегодня, чем 9-дюймовая.Гитара с радиусом 0,5 дюйма. Для современных электрогитар радиус почти такой же плоский, как и для гитар прошлого. Этот диапазон предназначен для игры соло, и это будет гриф со сверхбыстрым ощущением, что позволит вам буквально тянуть струны на мили, не беспокоясь и не жужжа. Хорошая сборка, независимо от того, предназначена ли она для любителей, работающих неполный рабочий день, или для профессионалов, обычно занимает недели или месяцы, если у вас нет большого опыта.

Нагруженный корпус определяется как предварительно собранный, готовый к работе корпус или гриф, в котором установлено все необходимое оборудование и электроника. В этом случае сборка такого проекта может быть завершена всего за час или два. То, что следует рассматривать как толщину и контур вашей задней части шеи, — это то, на что должна опираться ваша ладонь. Я по-прежнему предпочитаю нейзильбер, а не нержавеющую сталь, потому что лады из нержавеющей стали совсем не покрываются ямочками, как никелевые лады после нескольких лет использования. Не исключено, что популярные размеры будут 6130 в ширину и ниже стандартного среднего джамбо. Если вы не купите изготовленный на заказ гриф Warmoth, вы вряд ли найдете все необходимые функции, если купите гриф. Крайне важно использовать лимонное масло на девятке.0007 Гриф из палисандра время от времени, чтобы держать его увлажненным.

Это фантастическое место для покупки нестандартных деталей. Нет необходимости делать каждый шаг самостоятельно, если только вы не ставите перед собой цель стать высококвалифицированным или мастером-строителем. Если вы научитесь делать что-то свое, вы сможете добиться именно того, чего хотите от своего инструмента.

При выборе формы грифа гитары, соответствующей размеру руки, необходимо учитывать ряд факторов. Прежде всего, убедитесь, что шея плоская или изогнутая. Плоский гриф облегчает захват пальцами грифа, а изогнутый гриф делает работу с ним более удобной. Глубина шеи также может иметь значение. Для гитар с тонким грифом, таких как у Fender, глубина обычно снижается до верхних ладов. В результате этого шага сгибание струны станет легче. Гитары с более толстым грифом, такие как у Gibson, производят более сильный звук за счет увеличения глубины ладов возле более высоких ладов. Наконец, убедитесь, что размер вашей руки соответствует вашей руке. Грифы для гитар, предназначенные для небольших рук, производятся различными гитарными компаниями. С точки зрения гитар с маленькими руками лучше всего подходят гитары Fender и Gibson.

Как сделать гриф для гитары за четыре дня

Сделать гриф для гитары не так сложно, как вы думаете. Этот метод требует минимальных усилий и набора простых инструкций. В зависимости от наличия необходимых инструментов и материалов, процесс может занять от трех до четырех дней.

Какая древесина используется для грифов электрогитар?

Кредит: www.ebay.com

Древесина для грифа и накладки грифа чрезвычайно популярна в деревообрабатывающей промышленности. Поскольку у него яркий, чистый тон и легкий вес, его легко идентифицировать. Тон хороший, с высоким уровнем сустейна и остроты. Материал такой же плотный, как твердый ясень, но с ним намного легче работать.

Звучание грифа вашей гитары будет значительно улучшено, если вы используете правильный сорт дерева. Каждый тип имеет свою плотность, что позволяет добавить яркости или теплоты, быстрой атаки или сустейна. Три наиболее распространенных дерева, используемых для гитарных грифов, — это клен, палисандр и красное дерево. Важно учитывать плотность древесины, используемой в грифах гитар, потому что она может помочь сохранить яркость, яркость или теплоту звука. Например, клен будет намного плотнее красного дерева. Толщина и вес грифа гитары также являются важными факторами, определяющими тон и силу инструмента. Вы можете добиться того же звучания, которое хотите от своей гитары, зная, в каком направлении расположены волокна древесины.

Гриф гитары с четвертным распилом шире, чем у гитары с прямым распилом. Уже много лет ведутся споры о том, что лучше: четверть или плоскопил. Каждый тип шеи имеет ряд преимуществ и недостатков. Поскольку дерево оказывает значительное влияние на звук и прочность гитары, крайне важно использовать его в качестве материала для грифа. Некоторым нужна стабильность гитарного грифа, распиленного на четверть, в то время как другие предпочитают звук плоского грифа. Плотность, вес и направление волокон играют важную роль в комфорте и стабильности.

Другие породы твердой древесины, такие как клен и красное дерево, могут использоваться для акустических гитар , но палисандр считается лучшим из-за его богатого гармоничного звучания. красное дерево, с другой стороны, занимает второе место, и его часто комбинируют с палисандровым деревом для создания идеального грифа. Когда дело доходит до красного дерева, гитаристы, ищущие лучший звук и долговечный гриф, должны его учитывать. Не говоря уже о том, что это красивая древесина для работы, что делает ее идеальным выбором для широкого круга проектов.

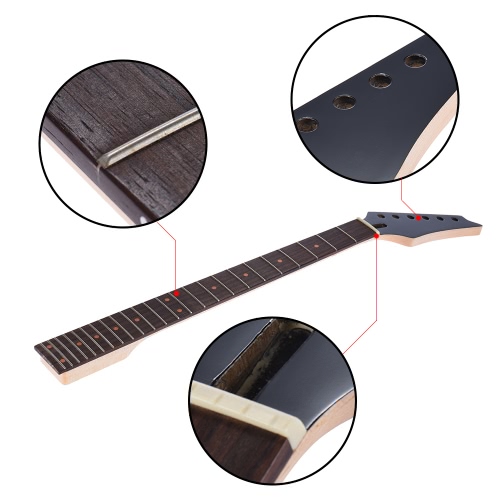

Замена грифа гитары

Кредит: Aliexpress

Замена грифа гитары является довольно распространенным ремонтом, который может быть относительно легко выполнен квалифицированным мастером. Наиболее распространенные причины необходимости замены шейки связаны с износом или повреждением шейки. В зависимости от серьезности повреждения замена шейки может быть лучшим вариантом.

Замена грифа на гитаре может доставить массу удовольствия. Есть несколько причин, по которым может потребоваться замена гитарного грифа. Гитары, которым более десяти лет, могут страдать от различных проблем с износом. Гриф гитары можно деформировать, используя изгиб назад или сильный изгиб вверх. Деформированный гриф на гитаре не только ухудшит звучание, но и потребует замены грифа. Это может быть связано с множеством факторов, включая влажность и тепло, саму древесину и влияние натяжения струн с течением времени. В зависимости от типа грифа у вас может быть комплект или модель с болтовым креплением.

Радиус грифа гитары, или профиль, представляет собой форму поперечного сечения, которая обычно встречается на нижней стороне грифа. Типы названы в честь формы кривизны, которая может быть «C», «V» или «U». Не существует одного лучшего профиля грифа, так как все, что нужно учитывать, это предпочтения. Если струны поднимаются слишком высоко, возможно, вам придется расслабить гриф. Прокладки — это клинья, которые помещаются между пяткой и карманом гитары. Вы уменьшите количество действий, изменив угол наклона грифа. Если вы хотите более плотную или свободную конструкцию, обязательно измерьте ее заранее. Для гитары номер лада просто указывает на количество ладов на грифе.

Это также важный аспект, который следует учитывать при замене грифа гитары. Грифы на вашей гитаре должны быть самого высокого качества, которые обычно поставляются такими производителями, как Fender или Gibson. Не всегда есть возможность приобрести гитарный гриф по премиальной цене. Гриф гитары может быть сильно поврежден или подвергнут стрессу. Если у вас есть акустическая гитара и вам нужен новый гриф, вы можете нанять опытного мастера. Такие компании, как solomusicgear.com, надежны и быстрее доставляют товары клиентам. Чтобы узнать, как легко купить и использовать дешевый гриф для гитары, прочтите мою статью под названием «Купите дешевый гриф для гитары и сделайте его великолепным».0003

Стоимость нового грифа

При покупке новой гитары важно помнить о стоимости запасных частей, таких как гриф гитары . С точки зрения цены существует широкий диапазон гитар, в зависимости от типа и модели грифа. Прежде чем совершить покупку, вы должны провести тщательное исследование, чтобы убедиться, что вы понимаете, что покупаете.

Сборка электрогитар

Сборка электрогитар — увлекательное и полезное занятие. Поначалу это может быть немного сложно, но, проявив немного терпения и настойчивости, каждый сможет это сделать. Самое главное, не торопитесь и будьте осторожны с инструментами и материалами. Немного потренировавшись, вы сможете собрать великолепно звучащую электрогитару, которая станет гордостью вашей коллекции.

красное дерево, ольха, грецкий орех и болотный ясень — все это обычные породы дерева, используемые для изготовления электрогитар. Сучки не должны расти на шейке дерева. Для грифа следует использовать накладки из палисандра, черного дерева или Ziricote. В результате этой процедуры вам не придется тратить целое состояние на шаблоны шкалы для ладов, шлифовальные блоки или лобзиковую пилу. Эта гитара, в отличие от большинства других, изготовлена ​​вручную с использованием простых инструментов для обработки дерева. При необходимости ленточная пила, дрель и шлифовальный станок будут доступны в дополнение к работе, выполняемой фрезером. Общая длина грифа составляет 24–1/2 дюйма, хотя вам, возможно, придется отрегулировать длину в зависимости от головы грифа.

Вы узнаете, как собрать свою собственную гитару в стиле Les Paul- , следуя этим инструкциям. Длина корпуса составляет 18 дюймов, а ширина в самом широком месте — 12 дюймов. Чтобы края горловины были ровными, следует прикрутить кусок МДФ. В этом размере размер составляет 20 х 6 дюймов. Чтобы обрезать край грифа, используйте шаблон для обрезки заподлицо в настольном фрезере. На листе МДФ размером 21 x 10 дюймов заполните центральную линию листом бумаги. Затем с помощью большого сверла Форстнера просверлите центральную часть с куском шпиндельного песка.

Найдите шейный карман и удалите шаблон, когда будете его обводить. Куски МДФ на каждом краю полостей должны быть параллельны друг другу, чтобы обрамлять их. Рекомендуется обрезать свой приклад 8/4 до длины 21–4 (или длиннее, в зависимости от формы вашего тела). Соедините лучший край и ленточную пилу, по крайней мере, на 7-1 / 2 дюйма на задней и боковых сторонах вашей гитары, и если вы собираетесь использовать верхнюю часть в форме книги, задняя часть должна быть толщиной около 35 мм, а верхняя часть около толщиной 5 мм. Расстояние от порожка до бриджа должно составлять 24-5/8″ (сторона высоких частот) и 24-13/16″ (сторона басов). Штифты ремешка должны быть просверлены в направляющие отверстия. Отверстия для моста и хвостовика должны быть просверлены в земле. Просверлите отверстие для проводов датчика и провода заземления. Для очистки корпуса используйте песок зернистостью 400.

Крайне важно, чтобы вы понимали различные типы акустических гитар, доступных вам, если вы хотите купить их в Интернете. Доступны три типа гитар: бюджетные гитары , гитары среднего класса и гитары высокого класса, каждый из которых имеет свой собственный набор преимуществ и недостатков. Если вам нужна недорогая акустическая гитара, лучшим выбором будет гитара китайского производства без именных деталей. Этот тип гитар рассчитан на долгий срок службы, и его можно построить всего за 120 долларов. Если вы ищете акустическую гитару высокого класса, возможно, вам придется заплатить больше. На создание моих последних сборок ушло от месяца до шести месяцев, не считая времени, затраченного на них. Части обычно не финансируются до тех пор, пока не появятся средства. Если вы не хотите играть в страт стиле с готовым болтом на грифе, я бы не стал делать это сразу. Акустическая гитара — отличный инструмент, который предлагает широкий спектр опций, если вы хотите. Вы должны знать о различных типах доступных гитар и выбирать тот, который наиболее подходит для вас.

Стоит ли собирать собственную электрогитару?

Для большинства людей вряд ли стоит тратить на хорошую электрогитару тысячи долларов. Несмотря на высокую начальную стоимость, готовая продукция может быть не самого высокого качества. Для тех, кто обладает высоким уровнем мастерства и уже имеет значительное количество инструментов, может быть более рентабельным построить собственную гитару.

Как сделать гриф в стиле Stratocaster

В мире грифов для электрогитар есть несколько
вариации конструкции. Для простоты возьму пример
типичного Гибсона с толстым каблуком, вклеенным, перевязанным, скошенной шеей по сравнению с типичным
Крыло с плоской пяткой и плоской передней бабкой на болтах. Разница в древесине
выбор не так важен для строительства. Мы любим их обоих, и в этом
build мы сконцентрируемся на грифе в стиле Fender.

Как сделать гриф в стиле Stratocaster?

• Определитесь со спецификациями и создайте
  a Шаблон
• Выберите тип древесины
  и резка до чернового размера
• Фрезерование и установка
  Анкерный стержень
• Резка и фрезерование основного
  форма шеи и головы грифа
• Формирование шеи сзади,
  сверление передней бабки и ее утончение
• Вырежьте прорезь в накладке грифа,
  сверло для инкрустации и клей в точках
• Радиус грифа, клей
  к шее, обрежьте и придайте ей форму по ширине шеи
• Установка ладов и платьев
  их
• Лак, масло, полировка и
  установка головок машин.

Есть несколько
варианты и различные методы и порядок, в котором процесс выполняется и
это зависит от типа используемых инструментов и личных предпочтений. Учитывая
очень многие лютье могут поклясться своими методами и могут не согласиться, мне нравится
поэкспериментировать с инструментами и методами и, может быть, когда-нибудь я буду достаточно уверен в
себе сказать, что «правильно». Тем не менее, я уделю внимание каждому
шаг, который мы проходим. Итак, приступим.

«случай благоволит подготовленному разуму»

вторых шансов и настолько творческих и артистичных, насколько мы хотели бы рассчитывать на «счастливых
совпадения» — это не то, что мне нравится включать в построение шеи. Это
хорошая практика планировать заранее и иметь все изложено, образно и буквально.

Планы и варианты

Поскольку мы по существу копируем существующий дизайн,
нет необходимости слишком творчески подходить к плану. Вы можете найти планы для различных
моделей Strats на разных веб-сайтах, я буду использовать набор планов с electricherald.com.
У стратокастеров в течение года была своя доля вариаций, но
основные формы остались прежними.

Вы можете сделать свою версию или придерживаться спецификаций, которые вы также можете
найти на веб-сайте Fender, если вы хотите более точную копию.

В этой сборке я буду стремиться к характеристикам стиля 70-х.
страт, с грифом С-образной формы 9,5″, 22 ладами и мензурой 25,5″.

Инструменты, материалы и припасы

Некоторые инструменты необходимы для строительства
процесс и другие, которые могут иметь заменители с различными методами. я буду
используя инструменты, которые легко доступны большинству столяров-любителей и
Мастера, в основном ручные инструменты или их переделки с помощью некоторых зажимных приспособлений I.
сам построил. Здесь нет модных станков с ЧПУ.

Я буду указывать инструменты по пути, если вы хотите
list обязательно ознакомьтесь с моим постом — «полное руководство по инструментам для сборки гитары».
(https://theelectricluthier.com/the-ultimate-guide-to-guitar-building-tools/)

Струны обычно имеют либо цельный кленовый гриф, либо
кленовый гриф с палисандровой накладкой.

Убедитесь, что у вас есть необходимые инструменты и расходные материалы.
продвигать.

Оборудование: Анкерный стержень, лады и колки
быть необходимым. Спецификации гибкие, но хорошо иметь все в
заранее, чтобы в конечном итоге не просверлить или не просверлить неправильный размер.

Время и место

Создание шеи может быть не тем, что вы бы сделали за один раз
день, поэтому было бы неплохо иметь выделенное место, где вы можете просто оставить его
и забрать из той же точки в следующий раз без необходимости организовывать
рабочей зоны в начале и конце каждого сеанса. Принимать во внимание множество
опилки, древесная стружка и стружка, клей, масла и, возможно, аэрозоль.

Создание шаблона

Преимущества работы с шаблоном многочисленны и
отлично подходит для новичка Luthier столько, сколько доводы «за». Мне потребовалось больше попыток, чем мне все равно.
признаться, что правильно понял первое. К счастью, это была не сама гитара. На
Кроме того, хороший шаблон может служить вам несколько раз и обеспечивать высокую точность.
и согласованность. Предпочтительный материал
МДФ 10 мм. С ним легко работать и
дает очень плавно и предсказуемо. Это также не дорого, так что это отлично подходит для
все эти несчастные случаи и ошибки новичков.

Распечатайте планы

Распечатайте форму шеи в масштабе 1:1. Если у вас нет доступа
к плоттеру, который распечатает его на одном листе бумаги, можно его выложить плиткой (если
файл в формате pdf) на бумаге формата A3, A4 или Letter через опцию «Плакат» в
принтер. Чем толще бумага, тем легче будет потом. Убедитесь, что вы отметили
поле «метки разреза», чтобы получить перекрестие на углах, чтобы помочь выровнять плитки.
Чем меньше бумага, тем больше плиток у вас будет и тем больше
возможны ошибки в точности. Мы не рассчитываем на это на точность, но
приятно иметь.

Несколько слов о точности – «Измерить, измерить, отрезать»

Насколько точна гитара и выворот, зависит только от вас и зависит от вашего опыта и внимания, а также от типов инструментов и методологии, которые вы используете. . В большинстве областей сборки существует допуск, и если корпус на 0,25 дюйма меньше или больше, вы можете даже не заметить. Однако гриф в целом и область грифа в частности будут страдать от неточностей. Неправильно расположенные лады не позволят вам правильно настроить и интонировать гитару, отсутствие формы или толщины грифа изменит ощущение и удобство игры на инструменте, а неправильно сформированный порожек либо вызовет гудение, либо будет иметь некомфортно высокий строй.

Склеивание распечатанных планов

Вырежьте распечатанные планы (только вид шеи сверху) и
наклейте его на кусок МДФ. Аэрозольный клей предпочтительнее белого или столярного.
клей, так как последний сминается и может деформировать бумагу. Это хорошее время, чтобы
сверяйте реальный размер со спецификациями. Проверьте толщину напечатанного
линии, чтобы увидеть, где должен быть фактический разрез.

Обратите внимание, что накладка грифа более одинокая и круглая на пятке.
сторона, и потребуется отдельный шаблон.

Вырезание шаблона

Вырезание по контуру шеи с помощью ленточной пилы, приспособления
пила, стол или любая их комбинация. Приложите усилия, чтобы сделать линии
вдоль шейки как можно ровнее и аккуратнее, чтобы сэкономить на шлифовке. Ты можешь
также используйте поверочную линейку и направьте их с помощью фрезы Flush Trim Bit.
(копирование шаблонов). Помните, вся идея шаблона заключается в том, что он копирует
точная форма самой грифа, включая перегибы и неровности, поэтому убедитесь, что
шаблон гладкий и прямой, где он должен быть. Отметьте и скопируйте
центральная линия шейки и положение порожка. Не забудьте просверлить отверстия
передняя бабка для машинных головок. Возможно, вы захотите просверлить только пилотные отверстия.
по центру будет проще точно перенести на бабку.

Работа с квадратным грифом

Для начала вам понадобится деревянная плита размером не менее 1,5 x 4 x 26 дюймов.
(около 30 мм х 100 мм х 660 мм). По крайней мере, одна сторона должна быть прямой и плоской. Если
Вы можете запустить его на фуганке, чтобы иметь углы, квадратная жизнь которых будет проще и точнее.
Работать с прямыми углами легче при измерении, фрезеровании и строгании. я
хотел бы сделать столько, сколько я могу, прежде чем формировать шею.

Прокладка и установка анкерного стержня

Отметьте центральную линию на верхней части грифа. Измерьте и
отметьте толщину и запишите толщину анкерного стержня для желаемого
глубина. Найдите подходящий прямой карбид
опрокинутый бит. Вы можете использовать направляющую или приспособление, чтобы проложить канал для фермы.
стержень. Существуют различные типы очень простых приспособлений, в зависимости от типа и размера.
маршрутизатора у вас есть. Отметьте концы. Гайка анкерного стержня должна находиться прямо под
шейная гайка.

Не пытайтесь трассировать сразу на всю глубину, лучше
начните с очень мелкой глубины, измерьте снова и доберитесь до конечной глубины через несколько проходов.
В зависимости от используемого анкерного стержня вам может понадобиться разная глубина
два конца. Вы хотите, чтобы анкерный стержень плотно входил в канавку и был красивым
много вровень с высотой.

Что делать, если канавка окажется слишком широкой или глубокой?

Если есть дополнительная комната, вы хотели бы предотвратить
от грохота. Для этого есть несколько методов, в том числе наклеивание маскировки.
изоленту или соломинки для питья в промежутках, или даже немного воска или несколько мазков
силикон. Силикон сохраняет гибкость при высыхании, поэтому не заедает.
штанга позже.

Резка и фрезерование основной формы горловины и
шпиндельная бабка

Здесь действительно пригодится шаблон. Поместите
шаблон на шее и убедитесь, что его центральная линия совмещена с шеей.
Используйте двусторонний скотч, чтобы зафиксировать его на месте. Вырежьте по контуру с помощью ленты
пилу или лобзик и оставьте как можно меньше, чтобы сделать работу фрезера максимально легкой.
возможный. Чем меньше силы вам потребуется приложить к маршрутизатору, тем лучше.

Использование насадки заподлицо с подшипником против
шаблон ходят вокруг шеи, чтобы получить идеальную копию шаблона. Отметьте позиции
отверстий для машинных головок и снимите шаблон. В этот момент вы должны
иметь шею, которая выглядит прямо сверху, но представляет собой длинный куб сбоку
вид.

Обрезка профиля грифа и грифа

Перед округлением грифа, мы хотим обрезать его правильно
толщина и тонкая толщина передней бабки. Вы можете использовать ленточнопильный станок, фрезер
с правильными приспособлениями и насадками, шлифовальной машиной, рубанком, рашпилем или их комбинацией
всего вышеперечисленного. Если у вас есть пресс-дрель, вы можете просверлить
отверстия в головке бабки в этом месте. При использовании ручной дрели вы, вероятно, получите
более точное расстояние после передней бабки тоньше.

Формирование спинки грифа

Придание грифу желаемой С-образной формы может быть непростой задачей, но
есть несколько способов убедиться, что вы не переусердствуете.

• Создание «направляющих радиуса» для
  два или более положения вдоль шеи и постоянно проверяйте.
• Нарисуйте линии на
  длина шеи и фаска между ними, чтобы получить несколько углов, которые вам просто нужны
  потом сгладить.
• Начните с закругления 1 дюйм
  над битом (или другим профилем, который вы считаете подходящим), чтобы получить красивую форму буквы «D» для
  начать с.

Не забудьте оставить пятку плоской и создать треугольную
завиток на задней части шеи, где шея соединяется с головкой грифа. Завиток
дает немного дополнительной толщины в самом тонком месте на шее.

Если вы не просверлили отверстия для головок машин
раньше, теперь было бы хорошее время. Вы можете проверить планы и
шаблон.

Прорезь грифа

О, ужасные прорези для ладов. Наверное, каждый начинающий гитарист
кошмар строителя. Я мог бы, вероятно, заполнить страницы материала о методах и
теория прорезывания ладов. Классические мастера делают измерения и вырезают вручную.
Я считаю, что этот метод требует очень твердой и опытной руки с
видел, и оставляет много места для ошибок. Поэтому потребуется джиг.

Какой зажим для фреттинга выбрать?

Как и большинство техник, мне нравится проверять
сначала самый простой и дешевый. Я не сомневаюсь, что потрясающий StewMac Fret
Slotting Mitre Box стоимостью более 215 долларов отлично справится со своей задачей. Есть и другие сложные, прочные и профессиональные
приспособлений для ладов, и если вы планируете массовое производство гитар, вам
обязательно должен сделать или получить один. Частью моего удовольствия является изучение и поиск практических
решения, которые просто работают. Я просто покажу самое простое и дешевое приспособление.
Я нашел для получения точных и прямых прорезей для ладов.

Мой гриф по-прежнему квадратный, так что рез под прямым углом
Fine

В комплект входят:

• Стусло из МДФ
  с очень тонкой прорезью для пилы.
• А заводского изготовления с прорезями
  гриф в качестве шаблона

Это приспособление устраняет необходимость измерения расстояний с помощью насмешек
приращения. Теперь все, что вам нужно, это приличная пила с нужной толщиной лезвия.
0,022 дюйма (0,56 мм)

Ступени для вырезания пазов:

1. Двойная лента Гриф,
   спина к спине, к грифу шаблона, убедившись, что сторона порожка и
   центральная линия идеально совпадает.
2. Установите накладки грифа под углом
   поле и выровняйте его с одной стороны, с шаблоном вниз.
3. Сдвиньте накладки грифа, пока
   лезвие кондуктора защелкивается в первом слоте рамы.
4. Вставьте пилу в
   прорезь и прорезать на отмеченную глубину.
5. Сдвиньте накладки грифа в
   следующий слот и повторите.

После двадцати двух из них все готово.

Сверло для вкладыша

Измерьте диаметр и толщину точек и найдите подходящее
сверло. Обычно это 6-6,3 мм и глубина 2-2,5 мм. Сверло всегда будет
оставьте дополнительное место для клея внизу, так что он должен плотно прилегать.

Отметьте положение точки диагональными линиями между
лады, чтобы найти центры.

Сделайте то же самое для боковых точек. Примите во внимание, что мы все еще
нужно скруглить гриф, чтобы эти стороны были тоньше. Вы можете
просто хочу оставить боковые метки после шлифовки радиуса.

Клей в точках

После сверления нанесите несколько капель суперклея и вставьте в
точки. Они должны быть на одном уровне или чуть выше грифа.
поверхность. Мы собираемся сгладить их при шлифовке радиуса. Но центральная точка
доски на самом деле не будет сильно шлифоваться.

Несколько слов о суперклее

Суперклей быстро стал одним из самых популярных клеев для
много задач. Преимущества в том, что он прочный, быстро сохнет, прозрачный.
и если смешать с опилками, он может высохнуть до твердого материала, отлично подходит для ремонта
сколы, трещины и небольшие отверстия. Минусы в том, что его сложно мыть.
будут прилипать пальцы к чему-либо, или друг к другу.

Радиус грифа

Это еще одно место, где простая джиг сделает нашу работу
проще и дают нам стабильные результаты быстрее. Все, что вам нужно, это канал в
ширина шлифовального блока для запуска шлифовального блока.

Начните с наждачной бумаги зернистостью 80–100, приклеенной с двух сторон к
шлифовальный блок по радиусу. Используйте грубую зернистость, чтобы получить правильный радиус и проверить
с радиусомером.

Как только радиус станет правильным, начните работать с более мелкой зернистостью,
устраняя царапины от бывшего песка на каждом шагу. Прыжок с 80 до
400 грит не избавит от грубых, поэтому лучше пройти 120,
220, 320. Дальше 400 можно избавиться от блока и идти вручную. Они разные
мнения о том, насколько гладкой или блестящей вы хотите, чтобы доска была, и если она даже делает другой
свыше 600 гр. Черное дерево и палисандр довольно твердые и в конечном итоге могут получить
блестит при шлифовании с зернистостью более 2000. Отшлифуйте до такой степени, чтобы она казалась гладкой
достаточно для вас.

Совместите накладку грифа с грифом

Вам нужно обратить внимание на две точки отсчета:
центральная линия и положение гайки. Проверьте, насколько они прямые и плоские.
Между ними не должно быть места при легком нажатии рукой.

Как выровнять две поверхности при склеивании?

При склеивании двух плоских поверхностей и приложении давления они
будет часто скользить и скользить в сторону. В этом случае вы не можете добавить еще один зажим
вертикально к верхним зажимам, так как края поверхностей не выровнены. Просто
Хитрость заключается в том, чтобы просверлить небольшое отверстие в грифе в грифе и вставить
небольшая булавка, деревянная, пластиковая или металлическая. Это будет сделано внутри одного из ладов.
пазы и должны быть достаточно малы в диаметре, чтобы сам лад мог закрывать
это. Это необходимо сделать в двух местах, чтобы избежать шарниров, и их следует просверлить.
вдали от анкерного стержня.

Приклейте гриф

Нанесите тонкий слой столярного клея на гриф
и на шею их прикрепите. Зажмите их, используя столько зажимов, сколько необходимо для достижения
равномерное давление. Использование радиусного блока или блоков аналогичной формы поможет в
распределяя давление по закругленной поверхности. Удалите излишки клея влажной салфеткой.
тряпкой, насколько это возможно, и дайте ей высохнуть. Говорят, что Titebond полностью затвердевает в
24 часа, хотя многие разжали бы его уже через 30 минут. я обычно позволяю
он сидит на ночь, просто чтобы быть в безопасности. (Или, может быть, я должен просто прочитать
инструкции на коробке..)

Отрежьте и отфрезеруйте накладку грифа

После снятия зажимов соскребите засохший клей, который вы пропустили.
при зажиме. Удалите лишнюю ширину грифа с помощью ленточной пилы или приспособления.
пилу, оставив пару миллиметров для фрезера, а затем профрезеровать
Промойте насадку для обрезки, используя саму шейку в качестве направляющей для подшипника.

Если вы раньше пропускали боковые маркеры, это будет
идеальное время.

Отшлифуйте накладку грифа заподлицо с грифом.

Подготовка к фреттингу

Лады необходимо согнуть до нужного радиуса и обрезать до
длина. Это хорошая привычка выкладывать их по порядку на специальном стенде.
или даже на кусочке малярного скотча. Если вы не планируете массовое производство,
вы можете найти предварительно изогнутые и нарезанные лады почти по той же цене, что и при покупке
фут, и это спасет вас от «FretBender». Некоторым Лютье нравится перегибать
лады, чтобы кончики не поднимались при забивании молотком.

Здесь тоже есть несколько методов. я буду использовать свой
импровизированный пресс для ладов, состоящий из сверлильного станка и уплотнителя для ладов, который вы
можно купить отдельно от самого пресса. Лады будут слегка забиты,
достаточно глубоко, чтобы они не выпадали, а затем вдавливаются на место. Чем больше
точнее раздражение, тем меньше работы вам придется их одевать.

Лады и клей

При фреттинге нет необходимости в том, чтобы лад «удерживал»
on’, это сделают зазубрины ладовых хвостовиков. Основная функция клея здесь
чтобы заполнить все крошечные зазоры между металлом и деревом и создать
дополнительный слой прочности. Другая важная причина для заполнения всех этих
зазоры акустические. Я собираюсь нанести клей после фреттинга, он уходит
мне немного больше места для ошибок во время самого беспокойства.

Фреттинг

После нажатия на все двадцать два лада проверяю их прямой
край и качельку лада, просто чтобы увидеть, есть ли один лад, который может нуждаться в
дополнительное нажатие, чтобы подтолкнуть на нужную высоту. Чем я наношу клей.

Уход за концами ладов

После прищипывания кончиков ладов подпилите их под углом 55 градусов.
с грифа с помощью напильника для скашивания ладов. Выравнивающая балка для ладов также может
работу, вам просто нужно держать его примерно под прямым углом, который может быть
сложный. С выравнивающей балкой вы также можете поиграть с углом наклона.
скосите немного округления после скашивающего файла. Убедитесь, что вы не идете слишком
глубоко с закруглением, чтобы струны E не соскальзывали с лада.

Наклейки

Настало время добавить логотип или наклейку на переднюю бабку. Вы можете использовать наклейки или водные горки, а затем покрасить их прозрачными слоями.

Отделка шейки

Независимо от инструментов
и техника, которую вы будете использовать для отделки (и это отдельный пост), вы
хочу, чтобы гриф и передняя бабка были отшлифованы до зернистости 600-800 и очищены
от пыли.

Fender использует уретановую матовую отделку на грифе, с немного более блестящим покрытием на голове грифа. Если у вас нет доступа к компрессору и пистолету-распылителю, вы все равно можете добиться отличных результатов с помощью баллончиков с полиуретаном или полиуретаном. Есть множество солидных фирм и все уровни блеска, от плоского матового, шелковистого до глянцевого.

Как получить гладкую поверхность с помощью аэрозольных баллончиков?

 Во избежание растекания краски рекомендуется нанести два-три тонких слоя с интервалом 10–15 минут между ними, а затем дать ей несколько часов для полного высыхания перед шлифованием. Вы можете захотеть наслоить их несколько раз с шлифовкой между каждыми двумя или тремя слоями, чтобы получить очень гладкую поверхность. Подобно шлифовке дерева, идея состоит в том, что каждый раз, когда вы поднимаете зернистость, чтобы сгладить крошечные царапины, оставшиеся от прежнего, более грубого зерна. Вы хотите создать достаточно слоя, чтобы избавиться от текстуры «апельсиновой корки», которую оставляет сухой спрей. Отшлифуйте его до 2000-3000 или даже 5000, что само по себе придаст блеск. Для полировки до зеркального блеска с помощью полироли.

Совет. Если ваш аэрозольный баллончик «плюется», несмотря на то, что у него чистое сопло, поместите баллончик в теплую воду (не кипящую! Это баллончик под давлением), чтобы он стал более жидким.

 Если вам нужна ручная отделка, вы можете использовать Wipe-on.
Полиуретан, нанесенный с помощью комбинации высокозернистой наждачной бумаги, ветоши и стали 0000
шерсти, вы также можете получить очень гладкую и глянцевую поверхность. Буферизация с помощью
полироль придаст даже зеркальный блеск.

Для получения плоского матового вида вне зависимости от отделки
метод, вы можете слегка потереть его стальной ватой 0000. Его не поцарапаешь,
просто притушить глянец.

Зачистка и полировка ладов

Подробное описание обработки и полировки ладов см. в моей статье « Купи гриф дешево и сделай из него потрясающий ».
