Замена матрицы на телевизоре LG: советы и пошаговые инструкции

Вопрос замены матрицы на телевизоре возникает у многих владельцев такой техники. И если большинство людей сразу обращаются за помощью к специалистам, то некоторые пытаются восстановить вышедшую из строя деталь своими усилиями.

• Причины и признаки неисправности
• Ремонт шлейфа
• Матрицы для телевизоров Samsung
• Другие производители

Восстановление матрицы — довольно сложный и кропотливый процесс, но при правильном подходе его сможет выполнить даже новичок.

Причины и признаки неисправности

Не секрет, что матрица телевизора — это его ключевая, но и, пожалуй, самая уязвимая к повреждениям деталь. Зачастую стеклянную поверхность разбивают дети, она контактирует с жидкостью, сталкивается с механическими ударами и множеством других воздействий. И если на дисплее появились нехарактерные пятна, полосы и прочие графические артефакты, скорее всего, придется заменить матрицу. Стоит такая деталь недешево, да и услуга ее установки требует серьезных вложений.

В связи с этим специалисты советуют правильно заботиться об экране, вовремя обслуживать его и протирать. Если возникает необходимость переместить телевизор на новое место, следует убедиться, что он находится в безопасности. Любые удары и падения могут привести к потере качественной картинки, а затем и к необходимости заменять матрицу. Среди ключевых признаков серьезной поломки следует выделить:

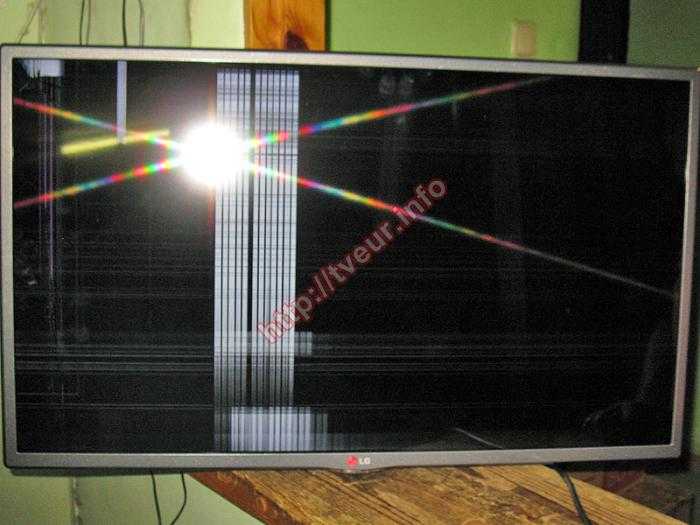

1. Появление вертикальных полос вдоль экрана.
2. Появление тонкий горизонтальных полосок, потеков и разводов.
3. Появление черных кругов на мониторе.
4. Появление темных и светлых точек, которые никуда не исчезают.
5. Полная потеря изображения.

При взаимодействии матрицы с жидкостью есть шанс восстановить ее без покупки новой детали. Но успех решения проблемы зависит от вовремя принятых мер и навыков. Если повреждение носит механический характер, без замены элемента не обойтись.

В большинстве случаев к замене матрицы приступают из-за неаккуратного обращения с телевизором и несоблюдения основных правил эксплуатации. Сложность ремонта определяется степенью и причиной поломки. Ведь если на экран попала жидкость, то восстановление может занять большой промежуток времени, да и выполнить его своими усилиями не удастся. В таком случае придется доверить задачу обученному профессионалу.

При механическом повреждении есть шанс «вылечить» телевизор самостоятельно. Достаточно найти подходящую деталь и установить ее, следуя пошаговым инструкциям.

Ремонт шлейфа

В настоящее время традиционные громадные телевизоры практически вышли из обихода. Вместо них на рынке появились передовые LED и плазменные модели, которые характеризуются непревзойденным качеством картинки и звука, а также множеством уникальных функций.

Практически в каждом доме, офисе или супермаркете имеется такой телевизор, но его поломки зачастую носят специфический характер и нуждаются в особом ремонте. Ведущие мировые бренды, включая LG, Sony, Philips, Toshiba и другие, предоставляют своим клиентам услуги по бесплатному гарантийному обслуживанию, но порой приходится действовать самостоятельно.

К ремонтным работам приступают в следующих случаях:

1. При повреждении микросхемы.
2. При перетирании шлейфа.
3. При существенных сбоях в отображении картинки.

Если по всему экрану разбросаны мелкие трещины или он разбит полностью, восстановить его не удастся. Единственный выход из ситуации — замена матрицы в сервисном центре или самостоятельно. А если проблема кроется в повреждении шлейфа, то есть шанс решить ее без профессиональной помощи и без покупки новых деталей.

Для ремонта шлейфа необходимо следовать за таким руководством:

1. Выполнить демонтаж корпуса телевизора.
2. Определить расположение шлейфа, который нуждается в ремонте.
3. Медленно изъять шлейф, соблюдая ровность.
4. Зачистить деформированные контакты и обезжирить их.
5. Припаять контакт.
6. Установить шлейф на прежнее место.
7. Собрать телевизор обратно.

Важно понимать, что такое действие требует соблюдения определенных правил и повышенной осторожности. В противном случае появится вероятность повреждения тонких шлейфов. По завершении работы остается убедиться, что телевизор исправный.

Матрицы для телевизоров Samsung

Несмотря на общепринятый принцип работы, телевизоры от разных производителей могут отличаться типом используемых матриц. В настоящее время используются следующие разновидности матриц:

1. TN.
2. IPS.
3. VA.

Чаще всего компании устанавливают в своей технике матрицы двух последних типов, что объясняется их надежностью и функциональностью. Такие панели демонстрируют лучшее качество картинки, широкий угол обзора и отличную палитру красок.

Но к сожалению, и они подвергаются различным повреждениям, значительная часть которых происходит при неправильной эксплуатации. Чтобы избежать поломки, достаточно вовремя обслуживать экран, чистить его мягкой ветошью, а также защищать от механических воздействий.

В продукции известного южнокорейского бренда Samsung присутствуют практически все существующие разновидности матриц. Одна из них — ltf320ap08. При повреждении такой детали придется найти хорошую альтернативу, желательно у проверенных поставщиков. Только после этого можно приступать к ремонтным работам.

Пошаговая инструкция по замене матрицы Samsung состоит из таких пунктов:

1. Разборка устройства. В первую очередь необходимо разъединить переднюю панель устройства с задней, выкрутив саморезы с помощью плоской отвертки.
2. Отключение шлейфов. Дальше необходимо поместить матрицу на мягкую поверхность и осуществить демонтаж всех шлейфов. На этом этапе необходимо соблюдать осторожность, иначе можно повредить крепления на шлейфе.
3. Демонтаж детали.
4. Установка новой детали.
5. Сборка телевизора в обратной последовательности.

Выполнив перечисленные действия, необходимо убедиться, что матрица работает, и согласовать ее с телевизором с помощью пульта.

Другие производители

При замене матрицы на телевизоре LG присутствуют свои особенности. Что касается распространенных поломок, то к ним относят:

1. Появление трещин на экране.
2. Повреждение микросхемы.
3. Выход из строя шлейфа.
4. Потеря подсветки.

И если некоторые механические поломки вполне реально устранить самостоятельно, то с более сложными, например, замена разбитого экрана, сможет справиться только обученный специалист. По сути, ремонт телевизоров LG мало чем отличается от аналогичной процедуры с другими брендами, за исключением определенных различий в моделях и типах матриц.

Замена матрицы на ЖК телевизорах Lg, Sony, Samsung

Владельцы телеприемников с ЖК экранами иногда сталкиваются с ситуацией, когда необходимо произвести замену матрицы на телевизоре. При этом возникает вопрос: не проще ли купить новый аппарат, так как стоимость замены ЖК панели в сервисных центрах очень высока? А если сюда прибавить еще цену на новый экран, то получается, что ремонт будет стоить почти как новый телеприемник. Но на самом деле, не все так печально. Замена матрицы телевизора — не такая уж непосильная задача. Если знать порядок действий, то эту процедуру сможет произвести любой домашний мастер, умеющий держать в руках отвертку.

Содержание

Что такое ЖК-матрица

Это главных элемент ТВ-техники, отвечающий за формирование изображения. Матрица представляет собой плоский контейнер, где меж двух пластин наносится слой жидких кристаллов. Последние при подаче напряжения меняют интенсивность свечения.

Каждый отдельный кристалл, он же пиксель, несёт в себе три цвета – синий, красный и зеленый. Свет, проходя через какой-то конкретный тон, формирует итоговую картинку. То есть, здесь мы имеем своего рода набор мини-проекторов.

Виды матриц

На рынке можно встретить телевизоры с разным типом матриц, но за основу принято брать устройства, построенные по технологии TN и IPS. А всё остальное (PLS, VA и т.п.) – это производные.

TN (TN + film)

Кристаллы здесь выстроены по горизонтали и находятся под небольшим углом друг к другу, образуя спираль. Устройства с TN-матрицей отличаются хорошей скоростью отклика и невысокой стоимостью. Весомый недостаток подобной техники – скромные углы обзора.

IPS

В этом случае кристаллы выстроены параллельно друг другу. Телевизоры с IPS-матрицей предлагают максимальные углы обзора, сохраняя при этом качество изображения. Но из-за специфики технологии скорость отклика заметно увеличена. Стоимость IPS-матриц заметно выше, чем TN.

Признаки поломки матрицы

Техника на жидких кристаллах кроме явных преимуществ имеет один весомый недостаток – частые поломки матрицы. Ремонт в специализированных центрах – дорогостоящая процедура,но на современных устройствах её замену можно провести в домашних условиях.

Техника на жидких кристаллах привередлива практически ко всему. Матрица может выйти из строя при физическом воздействии, контакте с влагой или даже пылью. Неправильная эксплуатация устройства также приводит к печальным последствиям.

Визуальные эффекты указывающие на поломку матрицы:

• пятна на мониторе разной интенсивности;
• вертикальные или горизонтальные полосы;
• артефакты типа «снег»;
• хаотичные цветные пиксели;
• мигающая картинка.

При обнаружении одного из вышеуказанных эффектов следует немедленно приступить к решению проблемы, иначе матрица может полностью выйти из строя, потянув за собой другие важные элементы. Рассмотрим самые распространённые дефекты подробнее.

Механическое воздействие

Если телевизор упал или его ударили, то матрица тут же даст знать об этом сбитым изображением.Некоторые бюджетные модели реагируют даже на мягкие предметы или нажатие пальца. Идентифицировать подобный дефект достаточно легко по микротрещинам на экране, лопнувшему стеклу или сколам на корпусе. Кроме ударов причиной поломки могут быть перегибы экрана, к примеру, во время транспортировки.

Искажение картинки

Здесь могут проявляться самые разные эффекты. Некоторые проблемы исчезают сами собой, когда, к примеру, техника прогревается, в то время как другие остаются.

Матрице требуется ремонт в следующих случаях:

• притормаживание кадров;
• появление тонких вертикальных полос;
• мерцание экрана в динамических сценах;
• широкие разноцветные полосы.

Важно! Аналогичные проблемы могут появиться при выходе из строя управляющего чипа.

Пятна

По внешнему виду пятен можно определить источник проблем. Если участок светлый, то это говорит о битом стекле или о расслоении матрицы. Крупные тёмные зоны указывают на перегиб или попадании в устройство влаги. Мелкие чёрные точки – это испорченные пиксели. Последние не подлежат ремонту.

Замена матрицы

Замена матрицы на телевизоре Sony от процедуры замены экрана (матрицы) в телевизоре LG отличается незначительно. Главным образом, отличие кроется в конструкции телевизора, что сказывается на порядке его разборки. Крепления могут быть реализованы стандартным способом – на винтах, или менее удобным – на защелках, которые сложнее обнаружить и легко сломать. Разборка агрегата может быть доступна с фронтальной или с тыльной стороны.

Доступ с фронтальной стороны

При фронтальном доступе к разборке аппарата следует приступать с отжатия защелок, которые держат облицовку панели.

Существуют модели LCD аппаратов, в том числе и плазмы, имеющие защитное стекло перед матрицей. Если экран был разбит, то придется менять и защитное стекло.

После того, как защелки отсоединены, вы увидите матрицу ЖК телевизора, прикрученную к корпусу телика с помощью винтов, которые необходимо выкрутить. Следует обратить внимание на то, что некоторые винты могут быть дублированы защелкой. После этого выкрутите весь крепеж на задней стенке аппарата, закрывающей всю электронную начинку устройства.

Доступ с тыльной стороны

Для замены матрицы в телевизоре LG, Самсунг или любом другом, в том числе и на плазменном, потребуется выкрутить весь крепеж, удерживающий заднюю панель агрегата, и снять подставку, если это настольная модель аппарата. Поскольку в разных местах на задней крышке могут быть вкручены винты разной длины, нужно запомнить их месторасположение.

Бывают конструкции телеприемников, в которых на задней стенке предусмотрен специальный люк (например, на телевизоре LG) для сервисного обслуживания в период гарантийного срока. Снимая крышку, требуется быть осторожным, чтобы не повредить идущие к нему шлейфы. Также отключите все модули, которые могут находиться на крышке, от платы. Замена экрана проводится подобным образом и у плазменного телевизора.

Далее, выполните следующие шаги.

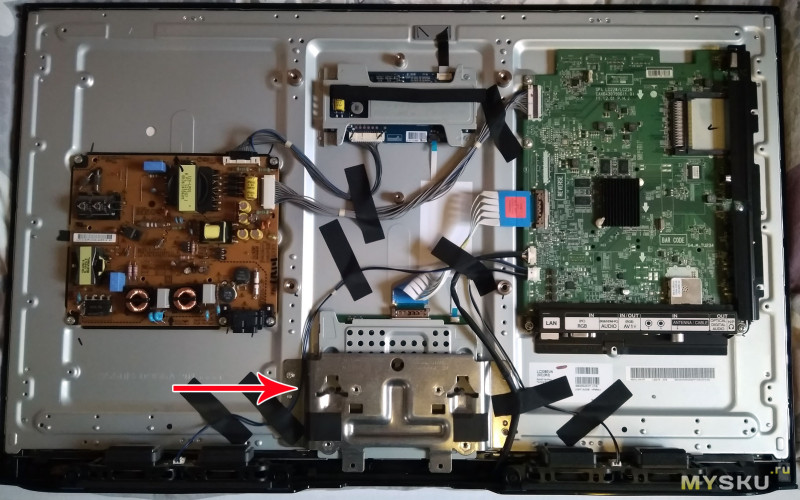

1. Когда крышка будет снята, вы увидите перед собой металлический корпус матрицы ЖК телевизора, на котором закреплены все электронные платы аппарата и шлейфы, подсоединенные к ним. От вас потребуется аккуратность в отсоединении шлейфов (их нельзя расшатывать в разные стороны, а нужно тянуть, осторожно, по прямой). Отсоедините их от всех плат и модулей агрегата. Чтобы не запутаться, как их подключать обратно, можно перед демонтажем матрицы телевизора LG, сфотографировать их расположение.
2. Также отключите все шлейфы по периметру аппарата. В некоторых моделях они могут быть спрятаны под обрамляющей ЖК панель рамкой. Внимание: попадаются шлейфы, которые можно вытянуть, лишь приподняв прижимающую их планку.
3. Далее, нужно взять новую распакованную матрицу, и положить ее рядом (подстелив что-то мягкое) с неисправной. Это делается для более удобного переноса деталей.
4. Следующим шагом будет поочередный перенос всех плат и модулей с одного корпуса на другой. Как только плата перенесена, сразу подключайте все шлейфы к ней, идущие от экрана.
5. Когда все модули будут подсоединены, можно установить крышку и обрамляющую рамку (если она есть) на место, закрыть заднюю панель, чем и закончить сборку ЖК телеприемника, после чего проверить работоспособность аппарата.

Чтобы телик начал правильно работать, потребуется провести согласование новой матрицы со всеми модулями. Для этого нужно включить аппарат, войти в сервисное меню, и произвести настройку. Как это делается, указано в инструкции к агрегату.

Советы экспертов

Для корректной идентификации причин поломки следует в первую очередь исключить проблемы с периферийным и внутренним оборудованием: проверить шлейф, приставку, видеоускоритель и блок цветности.

Подсветка может выйти из строя из-за скачков напряжения. При необходимости она легко заменяется. Если ремонт превышает стоимость новой матрицы, то имеет смысл просто заменить её.

Совет! Также нелишним будет проверить гарантийные сроки. Если они не вышли, то устройство с неполадками любого типа нужно отнести в сервисный центр.

Замена экрана в LCD или LED телевизоре — задача не сложная, но требующая предельной аккуратности, поскольку можно повредить не только очень тонкие шлейфы на новой матрице, но и ее саму, так как она очень чувствительна к перегибам. Некоторые другие неисправности телевизора тоже можно отремонтировать своими руками.
