Как узнать чипсет материнской платы — 3 простых метода

Потребовалось узнать, как точно называется чипсет материнки? Если документов под рукой не нашлось — не страшно: все узнать можно и без бумажек. В этой статье описывается, что вообще такое чипсет, как он устроен и за какие процессы отвечает такой элемент системной платы.

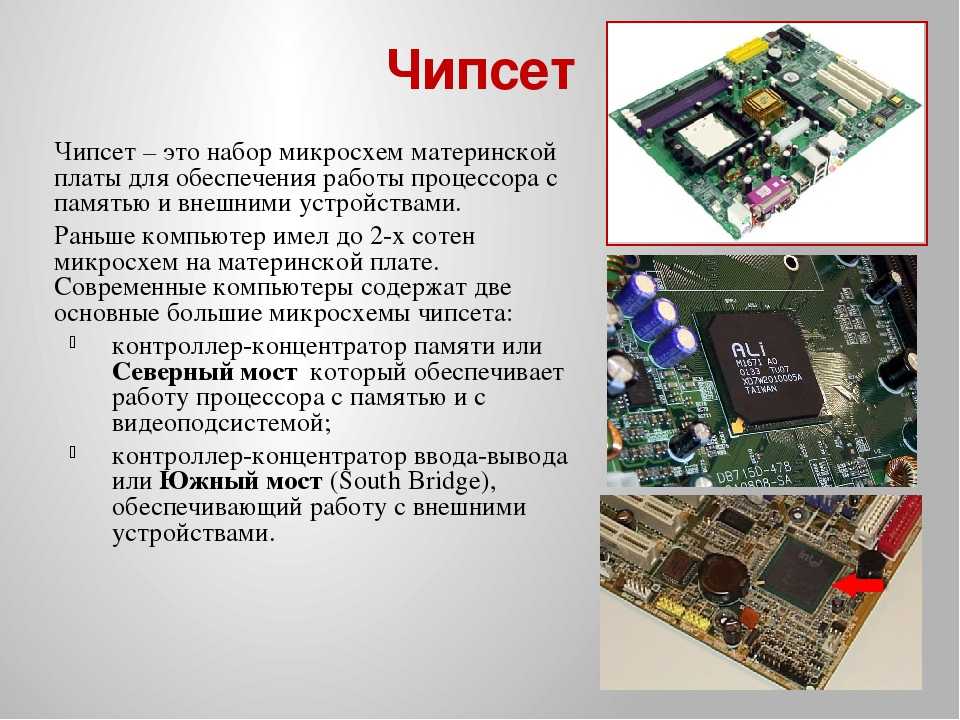

Что такое чипсет в материнской плате

Комплект микросхем, который играет роль «переговорщика» (связующего звена) независимых компонентов материнки — и есть чипсет.

Ведущий чип, расположенный на плате — это ЦПУ. Он руководит остальными элементами. Осуществить это «без посредников» нет возможности. Так что набор микросхем обеспечивает общение процессора и других комплектующих:

• оперативки;
• системы ввода/вывода;
• контроллерами устройств периферийного типа и т.д.

Сам комплект микросхем отвечает только за взаимосвязь элементов в материнке, а потому не оказывает никакого влияния на процесс их работы. Связь же осуществляется с помощью системы шин. Шина — это такая подсистема, которая участвует в передаче информации между разными функциональными отделами ПК.

Смотрите также: 5 лучших процессоров от Intel для NVidia GeForce GTX 1060

Где находится чипсет на материнской плате

На не самых новых, но все еще актуальных платах, чипсетов два. Их еще именуют мостами, северным (СМ) и южным (ЮМ). Они так называются в соответствии с их географическим местонахождением на системной плате. Северный компонент можно найти немного ниже гнезда для установки ЦП, а на противоположной стороне от него расположен южный элемент.

На смену двухмостовым приходят одномостовые варианты, где есть только южный компонент. Куда же дели северный? Этот мост интегрирован в CPU. В современных моделях такое решение — не редкость. Такое решение имеет 3 существенных преимущества:

1. Снижается показатель энергопотребления.
2. Мощная процессорная система охлаждения способствует улучшению снижению износа моста.
3. Дешевеет производство.

Интересно: Как собрать игровой компьютер, какие комплектующие купить: 3 варианта на выбор

Как устроен чипсет

Каждый элемент выполняет свою функцию. Какую, и что это означает, поясняет нижеследующая таблица.

Базой для любого моста является контроллер-концентратор. В качестве основы СМ выступает соединенный с ЦП через системную шину концентратор памяти (FSB — для моделей Intel и HyperTransport — для AMD). Как можно было понять, его функция — обеспечить инфообмен между ЦП и ОЗУ.

Основа ЮМ — концентратор ввода-вывода. Связь с ЦПУ происходит через северный элемент, а не напрямую. «Южанин» отвечает за общение между собой таких комплектующих, как:

• ЦП;
• контроллеры HDD;
• USB и твердотельные накопители.

Нормальная температура материнки и чипсета

Средний показатель температуры материнки в районе 40 градусов с периодическими повышениями до 50 — это норма. При регулярном использовании компьютера для повседневных задач, таких, как серфинг в браузере или даже современные ресурсоемкие игры, не стоит опасаться перегрева. Отметка может достичь показателей значительно выше и стать критической лишь в случае неисправности. Удары, падения и прочие воздействия, которые могут привести к механическим нарушениям, часто становятся причиной поломки мостов, из-за чего температура повышается.

Нужно учесть, что у каждого компонента системы есть свои температурные показатели, как оптимальные, так и пиковые. Обычно они указываются на коробке или в инструкции к комплектующим.

Читайте также: 3 лучших производителя видеокарт NVidia GeForce GTX 1060 + 5 крутых моделей

Как узнать модель чипсета

Определить, какой чипсет у материнки, нетрудно. Обычно он указывается прямо в названии модели. К примеру, Х или AM4 (А) + номер для AMD, или H, B и Z + номер для Intel. Если же коробки и документации под рукой нет, то узнать чипсет можно через диспетчер задач в Виндовс. Всего-то нужно открыть список системных устройств и найти строку со словом Chipset. Сторонний софт тоже может помочь. Ниже — 2 самых удобных представителя.

AIDA64

Популярная утилита, которая отличается дружелюбным интерфейсом. После входа в программу необходимо найти раздел, который называется «системная плата». Там можно узнать основные параметры материнки. Однако определить полную версию устройства в бесплатной вариации софта, увы, не удастся. Но есть и альтернативный вариант, за который не нужно платить.

CPU Z

Практически аналог платной AIDA 64. Находится в свободном доступе. Эту программу также стоит скачивать с официального сайта. Раньше у CPU Z был один существенный минус — отсутствие русскоязычного интерфейса. Теперь же его добавили, так что нареканий программа не вызывает.

Чтобы получить необходимые сведения, после запуска программы на ПК нужно выбрать MainBoard. Данные о чипсете можно найти в строке с названием ChipSet. О южном мосте поведает строчка SouthBridge.

Любопытно: Сравнение 2 бюджетных игровых видеокарт — GTX 1050 против GTX 1050 TI

Где взять драйвера для чипсета

Зная о чипсете все нужные данные, можно найти необходимые драйвера двумя способами:

1. на сайте производителя, указав соответствующие данные;
2. через приложение для автоматического поиска ПО.

Подборка: ТОП-5 лучших HDD на 2 TB – Рейтинг внутренних жестких дисков на 2000 Гб

Понять, как именно обозначается chipset материнки, несложно, хоть через Виндовс, хоть воспользовавшись специальной программкой.



Замена северного и южного мостов материнской платы

Мы проводим диагностику бесплатно! Даже в случае отказа, ничего платить не нужно!

Наш сервисный центр выполняет замену мостов, видеочипов, процессоров, HUB’ов на всех платах, всех фирм производителей — Acer, Asus, Apple, Samsung, Toshiba, Lenovo, HP и любых других. Также осуществляем восстановление контактных площадок и дорожек под\рядом с чипами и ремонтируем ноутбуки после некорректного вмешательства других СЦ

Используем только новые микросхемы, никаких «реболеных» и б\у. Гарантия на все работы — 3 месяца.

Когда требуется замена BGA «моста»?

Поскольку эти микросхемы (мосты) играют основную роль в работоспособности ноутбука, его полноценная работа без них невозможна. Так например, в ноутбуке G62, при отсутствии изображения на дисплее, горящих индикаторах и работающем при этом на максимальных оборотах вентиляторе, можно говорить о выходе из строя северного моста.

В каждом конкретном случае, необходимо провести полную диагностику ноутбука, с целью выявления истинных причин, повлекших выход из строя устройства.

Что такое мост? На любой материнской плате ноутбука располагаются управляющие микросхемы — на более старых это северный\южный мосты, на современных HUB. Каждая из этих микросхем выполняет свои задачи. Давайте разберёмся, какие именно.

Южный мост (south bridge) – необходим для синхронизации и управления на плате периферийными (внешними) системными логиками как USB, SATA, Wi-Fi и другими, также он контролирует интерфейсы DMI (связь с северным мостом), SPI (связь с BIOSом) и RTC(часы реального времени). Именно он отвечает за то, чтобы ваш компьютер или ноутбук распознавал флешки и различные устройства, которые подключаются к нему с помощью внешних разъемов, кроме разъемов разъемов видео.

Северный мост (North bridge) – BGA-чип, отвечающий за синхронизацию и управление внутренними устройствами, постоянно находящимися в «связке» с остальными, без работы одного из которых невозможен полноценный запуск компьютера, а именно: RAM (оперативная память), GPU (видеочип), CPU (центральный процессор). Контролирует системную шину и её скорость, максимальный объём памяти и т.п. Существуют модели северных мостов, в которые интегрирован видеопроцессор. Для производителя такой ход понижает конечную стоимость материнской платы благодаря экономии на отдельном видеопроцессоре, который, как правило, превосходит по стоимости северный мост с интегрированным в него видео, но на видео характеристиках материнской платы это отражается не в лучшую сторону, ведь северный мост не может в отличие от полноценного видеоконтроллера пользоваться собственной видеопамятью, почему вынужден резервировать под свою деятельность некоторую часть оперативной, которой, как уже упоминалось выше, северный мост и управляет. В виду всех этих условий этот компонент получает достаточно высокую нагрузку в своей работе, особенно при работе с графическими приложениями или играми и выходит из строя вследствие перегрева. Но если пользователю ноутбука не нужно декодировать и редактировать видеофильмы и фотографии, он не играет в современные компьютерные игрушки,- ноутбук и компьютер с интегрированным в северный мост видео – его наиболее целесообразный выбор. И переплачивать не придется, и кино посмотреть или поработать с офисными приложениями с запасом хватит.

Гибридный чип (Hub). На всех современных платах устанавливается один гибридный чип, вместо двух мостов. Это грубо говоря, 2 в одном (выполняет функции северного и южного мостов). Разные производители, по разному называют свои микросхемы: у AMD это FCH (fusion controller hub), у INTEL это PCH (platform controller hub).

Помимо мостов и хабов, на платах в современных моделях ноутбуков установлен APU (accelerated processor unit) — грубо говоря тот же процессор, но выполняющий более широкий функционал. В него интегрируется контроллер памяти, видеоядро. Впервые идея перемещения видеоядра была озвучена еще в далёком 2006 году, компанией AMD.
Все вышеперечисленные микросхемы имеют корпус BGA и припаиваются к плате (за исключением APU — они могут иметь исполнение как BGA, так и под сокет, то есть могут выниматься и ставиться без применения пайки)

Как делать не надо

Очень часто к нам попадают ноутбуки, которые перед этим уже побывали в другом сервисном центре. Какие-то даже в нескольких. К сожалению, зачастую такие ноутбуки подвергаются неквалифицированному ремонту — платы залиты огромным количеством флюса (фразу «безотмывочный» чаще всего понимают буквально), оторваны дорожки, пятаки, отсутствуют мелкие SMD компоненты на плате и еще куча всего. Но самой частой проблемой является пайка BGA мостов с нарушением технологии (неправильный термопрофиль, использование плохого флюса и т.п.).
