Не печатает принтер через LPT. Советы по настройке принтера

Приветствую, вас друзья! Сегодняшнюю статью я хочу посветить старым принтерам, которые подключатся с помощью LPT кабеля. А точнее, хочу более подробно раскрыть тему  о том, почему может не печать принтер подключены по LPT соединению, и что можно предпринять для того, что бы принтер начал работать нормально.

Конечно на дворе сегодня 21-й век, в котором уже даже не выпускаются подобные принтеры, также как и на материнских платах, более новых моделей, порт LPT тоже исчез. Это конечно всё верно, но, даже в наше время сейчас у многих подобные принтеры ещё есть и используются, при этом полностью в рабочем состояние, с отличным качеством печати.

Правда, с выходом более новых операционным систем, некоторые производители перестали выпускать программное обеспечение для таких принтеров, мотивируя это тем, что данные модели давно устарел и никем уже почти не используются, что после того же обновления на новую ОС Windows 10, повлекли за собой довольно много проблем при подключение принтера.

Поэтому, сейчас я рассмотрю самые основные проблемы, рекомендации и советы, которые помогут настроить ваш аппарат и понять почему принтер не печатает через LPT кабель.

[adsense1]

  • Первым номером в этом списке, является проверка кабеля. Да-да банально, но все же как ни крути сначала проверяем на целостность наш кабель LPT. А именно, что бы на нем не было различных физических повреждений, так же, обратите внимание непосредственно на сами коннекторы, которые подключаются к принтеру и  компьютеру, они должны быть тоже в хорошем состояние, без каких либо поломанных частей или креплений.
  • Следующей причиной почему может не печатать принтер подключенный по LPT – это не плотно подсоединён кабель к  LPT порту на задней стенке системного блока. На крепление по обеим сторонам присутствуют 2 винта, которые вам нужно обязательно, подключив LPT, закрепить его с помощью отвёртки.Как два незакрепленных винтика могут повлиять на работу принтера? Смотрите, ну например, так, кабель который вы подключили, через время чуть отошел, вследствие чего соединение между устройствами уже не полноценное. В результате, ваш принтер в списке устройств будет отображать состояние «Подключен» но, на самом деле печать не будет работать.
    Этот вариант проверен мной уже не раз на практике, так что такое бывает и очень даже часто, рекомендую не относится к этому совету легкомысленно, а обязательно принять его во внимание.
  • Итак, идем дальше. Третей причинной из-за которой не печатает принтер подключенный по LPT является драйвера. В начале, я упоминал о том, что многие принтеры уже не поддерживаются производителями в виде программного обеспечения, что является очень не удобный для того чесла потребителей которые до сих порт используют подобные устройства.
    Так вот, если у вас Windows 7,8 или 10, рекомендую заходить на сайт производителя и качать от туда драйвера для Windows Vista. Хоть эти операционные системы разные, но архитектура у них одна поэтому, все драйвера, которые идут на Vista подойдут и для остальных более новых систем.Этот вариант я тоже практикую постоянно и он ни разу меня ещё не подводил, принтеры которые не печатали по LPT, начинали работать как ни в чём не бывало.
  • Если вы всё-таки не нашли нужный вам драйвер  для вашего устройства (Например: HP LaserJet 5L или 4L) и вам не подошли, то программное обеспечение, которое заранее установлено в операционной системе, тогда я, вам рекомендую, попробовать скачать «универсальный драйвер для печати».
    Как правило, подобные драйвера присутствуют у всех производителей принтеров и МФУ. Заметил такую штуку, что при обращение в техническую поддержку с проблемой связанной с драйверами (Например, не можете найти нужный драйвер), тех. служба сразу же рекомендует попробовать установить универсальный драйвер и проверить результат.Скажу от себя, что иногда он помогает, но, попадаются случаи, когда установив этот драйвер, с принтером ничего не происходит и он продолжает молчать как  и ранее.Но всё же, если у вас не печатает принтер подключенный по LPT и вы не можете найти нужное вам программное обеспечение, тогда обязательно скачайте и попробуйте  тот универсальный драйвер, который вам предложит производитель вашего принтера. Возможно вы окажитесь счастливчиком и он вам поможет, но может быть и на оборот, так что не огорчайтесь.

    • [adsense2]

  • Попробуйте подключить другой LPT кабель. Конечно, если вы не нашли на основном кабеле ни одного повреждения о которых я говорил в первом пункте, тогда скорей всего с ним всё нормально. Но все же, если у вас есть такая возможность как взять совсем другой LPT и подключить его, тогда сделайте это, да бы полностью исключить этот вариант неисправности устройства
  • Иногда, причиной по которой не печатает принтер подключенный по LPT капелью, является неправильная настройка принтера при первом его подключение. А именно, я имею веду тот момент, когда вы начинаете устанавливать принтер, у вас просят выбрать порт к которому подключено устройство, вам нужно однозначно выбрать LPT1 (Так как на материнской плате обычно присутствует только один порт LPT).
    Многие по случайности выбирают LPT2 или LPT 3, что неверно и в результате в дальнейшем тратят уйму времени на то, что бы разобраться в чем была ошибка из-за которой не печатает принтер и как её исправить. Так что при выборе порта будьте внимательны, и обязательно выбирайте LPT 1, и тогда всё у вас будет работать нормально.
  • Ну и в заключительном пункте, расскажу о такой штуке, как Parallel port, с помощью которого и подключается принтер к компьютеру. Данный порт включается, отключается и полностью настраивается в БИОСе, кстати, именно из-за этих настроек иногда принтер подключённый по LPT и не печатает.Дело в том, что на некоторых материнках Parallel port по умолчанию отключен и принтер начинает печатать только после его включения. Но, чаще всего это происходит в тех случаях, когда батарейка которая хранит настройки БИОСа разряжается, и все установки сбрасываются к заводским, как в общем и настройки порта.
    В результате при следующем включение принтер уже не будет печатать так, как нужный порт, будет попросту отключен в меню BIOS. Поэтому, заходим в БИОС и проверяем не отключен ли там нужный нам Parallel por, если стоит «Disable», тогда включаем его и радуемся работе принтера.

Хочу заметить, что данная статья не является пошаговой инструкцией, а просто советами, которыми можно воспользоваться при настройке вашего устройства. Возможно именно эти советы вам и помогут разобраться, почему не печатает ваш принтер который был подключен по LPT.

Не печатает принтер через LPT. Рекомендации по настройке принтера

Метки:Ошибки    Принтеры

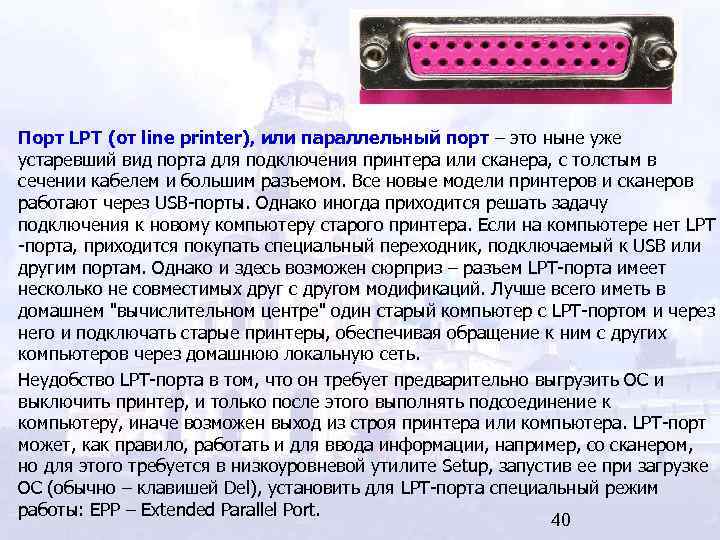

2_Параллельный интерфейс lpt порт

Порт парал интерфейса был ввеен в состав
ПК в составе прнтера – Line
Printer построчный принтер.
Традиционный или стандартный ЛПТ порт
ориентирован на вывод данных, хотя с
некоторыми ограничениями позволяет
вводить данные. Существуют различные
модификации ЛПТ порта повышающие
произволительность и снижающие нагрузку
на процессор. В начале они являлись
фирменными решениями отдельных
производителей. Позднее был принят
стандарт IEEE1284. С внешней
стороны порт имеет 8битную шину данных,
5битную шину сигналов состояния и 4битную
шину управляющих сигналов. Выведенные
на разьем розетку DB 25s.
В ЛПТ порту используются логические
уровни TTL, что ограничивает
допустимую длину кабеля из за невысокой
помехозащищенности ТТЛ интерф. Гальванич
развязка отсутствует то есть схемная
земля подключаемого устройства
соединяется со схемной землей компьютером.
Стандартный ЛПТ порт в некоторой
литературе называетя Центроникс ИРПР
– М.

!!!! ирпр – интерфейс родильной параллели
( М – модифецированная)

Инт ореентирован на передачу потока
байт данных принтеру и прием сигналу
состояний принтеру.

Перелача анных по протоколу с центроникс
как показано на слайде

Передача днных начинается с проверки
готовности принтера. В состоянии линии
БИЗИ. Принтер примет данные только при
его низком уровне. Строп данных в этом
случае может быть коротким за несколько
долей мс и порт формирует его не обращая
внимания на сигнал БИЗИ. Во время стропа
данные должны быть действительные.
Подтвеждрением приема байта является
сигнал ICK rjnjhsq
dshf,fnsdftncz
gjckt ghbtvf
cnhj,f xtp
определенное время. За это время принтер
может выполнять какую нибудь операцию
– например прогон бумаги. Импульс ICK
является импульсом принтера на прием
следующего байта. Если прерывание не
используется то сигнал ICK
игнорируется и сигнал парой сигналов
строп и бизи. Свое состояние принтер
может идти по линиям селект – по ним же
можно определить включен ли принтер
или есть ли бумага. Параллельный ЛПТ
порт в разных компьютерах может работать
в разных режимах:

  1. Стандартный
    SPP;

  2. Двунаправленный
    BD;

Наличие обратной связи о сообщении
состояния и параметров принтера

  1. Fast
    centronics;

  2. ECP;

  3. EPP.

Адаптер параллельного порта представляет
собой набор регистров расположенных в
пространстве ввода вывода. Регистр –
относительно базового порта стандартными
начениями которого являются:

  1. 378H;

  2. 3BCH;

  3. 278H.

Порт может использовать линию запроса
прерывания RQ7 или RQ5.
Порт имеет поддержку на уровне BIOS
а именно поиск установленных портов во
время post теста и сервисы
печати int17H.
Обеспечивает вывод символа по вопросу
готовности без апартных прерываний.
Инициализацию интерфейса и принтера а
так же опрос состояния принтера. В
раширенных режимах может использоватсья
канал DMI прямой доступ к
памяти. Современные системные платы
имеют встроенный адаптер LPT
порта. В настоящее время параллельный
порт считается не перспективным и
устройства для него почти не выпускаются.

Расширение параллельного порта

Параллельный порт определяется стандартом
IEE1284 ринятый в 94 году.
Стандарт определяет 5 режимов обмена
данными. Согласно стандарту иеее1284
возможны следующие режимы обмена данными
через параллельный порт:

  1. Режим
    совместимости – однонаправленный по
    протоколу цинтроникс соответствует
    спп порту

  2. Полубайтный
    режим – ввод байта в два цикла по 4 бита.
    Используется для приема линий состояния

  3. Байтный
    режим – ввод байта целиком с использованием
    для приема линий данных. Этот режим
    работает только на портах, допускающих
    чтение выходных данных

  4. EPP
    двунаправленный обмен данными –
    управляющее сигналы интерфейса
    генерируются обратно во время цикла
    обращения к порту. Эффективен при работе
    с устройствами внешней памяти и
    адаптерами локальной сети

  5. ECP
    двунаправленный обмен данными с
    возможностью аппаратного сжатия данных
    по методу RLE и использование
    FIFO буферов и DMI.
    Управляющие сигналы интерфейса
    генерируются аппаратно. В персональных
    компьютерах типа РС режим совместимости
    полностью соответствует SPP
    порту и режимы задаются в BIOS
    setup.

При описании режимов обмена используются
следующие понятия:

  1. Хост –
    компьютер обладающий парал портом

  2. ПУ – периф
    у-во подключенное к этому порту

  3. Прямой
    канал – канал вывода данных от хоста
    в периферийное устройство

  4. Обратный
    канал – канал ввода данных от перифирийного
    устройства в хост

Обычно ЛПТ порт используют для подключения
принтера, он может быть использован так
же для связи двух компьютеров по
параллельному интерфейсу. Высокоскоростная
связь между 2мя компами выполняется в
режиме ECP. Адаптер ЛПТ
порта содержит 3 8битных регистра
расположенных по соседним адресам
пространства ввода вывода начиная с
порта base.

  1. Регистр
    данных DR — данные записанные
    в этот регистр выводятся на выходные
    линии интерфейса, данные читанные с
    этого регистра в зависимости от
    схематохники адаптера соответствут
    записанным данным либо сигналам на тех
    же линиях

  2. SR
    регистр состояния – 5битный порт ввода
    сигналов состояния принтера

  3. Control
    register регистр управления
    –

запрос аппаратного прерывания RQ7
или 5 вырабатывается по отрицательнму
сигналу канала на выходе 10 разъем
интерфецйса. Для вывода одного байта
требуется 4-5 операций ввода вывода с
регистрами порта, то есть главным
недостатком является маленькая скорость
при большой загрузке процессора

Часто используемые режимы использования
параллелього порта:

EPP — улучшенный параллельный
порт, предназначен для повышения
производительности обмена по параллельному
порту, обеспечивает 4 цикла типов обмена
— запись данных, чтение данных, запись
адреса, чтение адреса. Адресные циклы
используются для передачи адресной
канальной и управляющей информации.
Циклы обмена данными отличаются от
адресных циклов применяемыми стробирующими
сигналалми. Главной отличительной
чертой режима EPP является
выполнение внешней передачи во время
одног процессорного цикла ввода вывода.
Это позволяет достигать высоких скоростей
обмена до 2х мегабайт в секунду. Механизм
таймаутов компьютера принудительно
завершает любой цикл обмена длящийся
более 15 микросекунд. Использование
регистра данных EPP позволяет
осуществлять передачу блока данных с
помощью одной инструкции. Важной чертой
режима EPP является то что
обращение процессора к периф у-ву осущ
в реальном времени без буферизации.
Драйвер способен отслеживать состояние
и подавать команды в точно известные
моменты времени. Циклы чтения и записи
могут чередоваться в проивольном порядке
или идти блоками. Такой тип обмена удобен
для регистроориентированных перифирийных
устройств или устройств, работающих в
реальном времени и режим ECP
– порт с расширенными возможностями.
Был предложен и разработан HP
совсестно с майкросовт. Как епп
2направленный обмен хоста с ПУ. Протокол
ЕСР в обоих направлениях обеспечивает
2 типа цикла – циклы записи и чтения
данных и комадные циклы записи и чтения
данных. Командные – на два типа –
передача канальных адресов и передача
счетчика RLC. Протоколом
есп смотрится свойство протокола иеее
1284 не заданное правилами.

  1. Компрессия
    данными хост адаптером по методу РЛЕ

  2. Буферизация
    фифо для прямого канала

  3. Дми и
    прямой вывод

Компрессия в реальном времени по медоду
рле позволяет достичь высокого метода
сдачи котор длинные строки повторяющихся
байт. Канальная адресация есп применяется
в адресации многих у-в входящих в одно
единственное.

Стандарт иеее 1284 определяет физические
характеристики приемников и передатчиков
сигналов которые по уровням совместимы
с ttl. Стандарт определяет
2 уровня интерфейсной совместимости:

1 уровень определен для устройств
медленных но использующих смену передачи
данных

2 уровень в расшир режимах с высокими
скоростями и длинными кабелями. Стандарт
иеее 1284 определяет 3 типа разьемов –
типа а дб25, тип б центроникс 36 –
используются в традиционных кабелях
подкючения принтера. Тип с – малогабаритный
36 контактный разьем. Традиционные
интерфейсные кабели имеют от 18 до 25
проводов. Эти проводники как перевиты
так и нет. К экранированию жестких треб
не применяетс.я Стандарт 1284 регламентирует
свойство кабелей для параллельного
порта:

  1. Все
    сигнальные линии должны быть..

  2. Каждая
    пара должна иметь импиданс 62 +- 5 ом от
    4 до 16 мегагерц

  3. Уровень
    перекрестных помех между парами не
    должен превышать 10%

  4. Кабель
    должен иметь экран, покрывающий не
    менее 85% внешней повепхности причем на
    конца кабеля ондолжен быть окольцован
    и соединен с контактом разьема. Кабели
    удовлетвор эитм требованям – маркируются
    иеее1289-1994 могут длину иметь более 10
    метров.

Большинство современных ПУ подключаемых
к ЛПТ порту поддерж 1284 и функцию plug
and play. Компам
достаточно иметь контроллер интерфейса
поддерживающ стандарт 1284. Если у-ва
поддерживают плаг то по протоколу 1284
способно определиться с портом с
возможностями режима обмена. Для работы
плаг у-во золжно сообщить ОС все сведения
о себе – индикаторы производителя,
модели и набор поддерж команд. В
соответствии с принятой инфой ОС может
выполнять действия по ПО и драйверов.
Lpt порт может для принтером
компов сканеров, внешних накопителей.
Конигурирование портов через биоз сетам
и раздел на 2 этапа. – предварит и текущ
– прикладным или системным ПО. Опертивное
переключение возможно в режимах
разрешенных при конфигурировании. Этим
обеспечивается возможность согласования
оборудования ПО и блокирования ложных
переключений вызванных некорректными
действиями программы. Режимы доступные
при конфигурировании работы порта:

  1. SPP
    стагдартный однонаправленный
    программноуправляемый обмен

  2. PS2
    BD отличается от SPP
    возможностью обратной связи о состоянии
    принтеров

  3. FAST
    Centronics аппаратное
    формирование центроникс фифо буфера
    и дми канала

  4. Режим EPP

  5. ECP
    + EPP

  6. Выбор
    режима EPP ECP
    или FC не приводит к
    быстродействию а только дает возможность
    драйверу и периф уву установить
    оптимальный реим функционирования.

Кроме всего прочего при конфигурировании
устанавливается разрешение использоваия
канала DMI. Работа с
параллельным портом на низком уровне
применяется при решении различного
круга задач по обмену инфы с нестандартными
увами. Прямая работа в контроллерах
позволяет реализовать любой протокол
обмена с увом и использовать линии порта
по своему усмотрению.

12

404: Страница не найдена

Страница, которую вы пытались открыть по этому адресу, похоже, не существует. Обычно это результат плохой или устаревшей ссылки. Мы приносим свои извинения за доставленные неудобства.

Что я могу сделать сейчас?

Если вы впервые посещаете TechTarget, добро пожаловать! Извините за обстоятельства, при которых мы встречаемся. Вот куда вы можете пойти отсюда:

Поиск

  • Пожалуйста, свяжитесь с нами, чтобы сообщить, что эта страница отсутствует, или используйте поле выше, чтобы продолжить поиск
  • Наша страница «О нас» содержит дополнительную информацию о сайте, на котором вы находитесь, WhatIs. com.
  • Посетите нашу домашнюю страницу и просмотрите наши технические темы

Просмотр по категории

ПоискСеть


  • восточно-западный трафик

    Трафик Восток-Запад в контексте сети — это передача пакетов данных с сервера на сервер в центре обработки данных.


  • CBRS (Гражданская широкополосная радиослужба)

    Гражданская широкополосная радиослужба, или CBRS, представляет собой набор операционных правил, заданных для сегмента общего беспроводного спектра и …


  • частный 5G

    Private 5G — это технология беспроводной сети, которая обеспечивает сотовую связь для случаев использования частных сетей, таких как частные …

ПоискБезопасность


  • Что такое модель безопасности с нулевым доверием?

    Модель безопасности с нулевым доверием — это подход к кибербезопасности, который по умолчанию запрещает доступ к цифровым ресурсам предприятия и . ..


  • RAT (троянец удаленного доступа)

    RAT (троян удаленного доступа) — это вредоносное ПО, которое злоумышленник использует для получения полных административных привилегий и удаленного управления целью …


  • атака на цепочку поставок

    Атака на цепочку поставок — это тип кибератаки, нацеленной на организации путем сосредоточения внимания на более слабых звеньях в организации …

ПоискCIO


  • пространственные вычисления

    Пространственные вычисления широко характеризуют процессы и инструменты, используемые для захвата, обработки и взаимодействия с трехмерными данными.


  • Пользовательский опыт

    Дизайн взаимодействия с пользователем (UX) — это процесс и практика, используемые для разработки и реализации продукта, который обеспечит позитивное и …


  • соблюдение конфиденциальности

    Соблюдение конфиденциальности — это соблюдение компанией установленных правил защиты личной информации, спецификаций или . ..

SearchHRSoftware


  • Поиск талантов

    Привлечение талантов — это стратегический процесс, который работодатели используют для анализа своих долгосрочных потребностей в талантах в контексте бизнеса …


  • удержание сотрудников

    Удержание сотрудников — организационная цель сохранения продуктивных и талантливых работников и снижения текучести кадров за счет стимулирования …


  • гибридная рабочая модель

    Гибридная модель работы — это структура рабочей силы, включающая сотрудников, работающих удаленно, и тех, кто работает на месте, в офисе компании…

SearchCustomerExperience


  • CRM (управление взаимоотношениями с клиентами) аналитика

    Аналитика CRM (управление взаимоотношениями с клиентами) включает в себя все программные средства, которые анализируют данные о клиентах и ​​представляют. ..


  • разговорный маркетинг

    Диалоговый маркетинг — это маркетинг, который вовлекает клиентов посредством диалога.


  • цифровой маркетинг

    Цифровой маркетинг — это общий термин для любых усилий компании по установлению связи с клиентами с помощью электронных технологий.

404: Страница не найдена

Страница, которую вы пытались открыть по этому адресу, похоже, не существует. Обычно это результат плохой или устаревшей ссылки. Мы приносим свои извинения за доставленные неудобства.

Что я могу сделать сейчас?

Если вы впервые посещаете TechTarget, добро пожаловать! Извините за обстоятельства, при которых мы встречаемся. Вот куда вы можете пойти отсюда:

Поиск

  • Пожалуйста, свяжитесь с нами, чтобы сообщить, что эта страница отсутствует, или используйте поле выше, чтобы продолжить поиск
  • Наша страница «О нас» содержит дополнительную информацию о сайте, на котором вы находитесь, WhatIs. com.
  • Посетите нашу домашнюю страницу и просмотрите наши технические темы

Просмотр по категории

ПоискСеть


  • восточно-западный трафик

    Трафик Восток-Запад в контексте сети — это передача пакетов данных с сервера на сервер в центре обработки данных.


  • CBRS (Гражданская широкополосная радиослужба)

    Гражданская широкополосная радиослужба, или CBRS, представляет собой набор операционных правил, заданных для сегмента общего беспроводного спектра и …


  • частный 5G

    Private 5G — это технология беспроводной сети, которая обеспечивает сотовую связь для случаев использования частных сетей, таких как частные …

ПоискБезопасность


  • Что такое модель безопасности с нулевым доверием?

    Модель безопасности с нулевым доверием — это подход к кибербезопасности, который по умолчанию запрещает доступ к цифровым ресурсам предприятия и . ..


  • RAT (троянец удаленного доступа)

    RAT (троян удаленного доступа) — это вредоносное ПО, которое злоумышленник использует для получения полных административных привилегий и удаленного управления целью …


  • атака на цепочку поставок

    Атака на цепочку поставок — это тип кибератаки, нацеленной на организации путем сосредоточения внимания на более слабых звеньях в организации …

ПоискCIO


  • пространственные вычисления

    Пространственные вычисления широко характеризуют процессы и инструменты, используемые для захвата, обработки и взаимодействия с трехмерными данными.


  • Пользовательский опыт

    Дизайн взаимодействия с пользователем (UX) — это процесс и практика, используемые для разработки и реализации продукта, который обеспечит позитивное и …


  • соблюдение конфиденциальности

    Соблюдение конфиденциальности — это соблюдение компанией установленных правил защиты личной информации, спецификаций или . ..

SearchHRSoftware


  • Поиск талантов

    Привлечение талантов — это стратегический процесс, который работодатели используют для анализа своих долгосрочных потребностей в талантах в контексте бизнеса …


  • удержание сотрудников

    Удержание сотрудников — организационная цель сохранения продуктивных и талантливых работников и снижения текучести кадров за счет стимулирования …


  • гибридная рабочая модель

    Гибридная модель работы — это структура рабочей силы, включающая сотрудников, работающих удаленно, и тех, кто работает на месте, в офисе компании…

SearchCustomerExperience


  • CRM (управление взаимоотношениями с клиентами) аналитика

    Аналитика CRM (управление взаимоотношениями с клиентами) включает в себя все программные средства, которые анализируют данные о клиентах и ​​представляют.

Похожие записи

Об авторе

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
