Даташит bc547: Транзистор BC547: параметры, цоколевка, аналог, datasheet

bc547 транзистор характеристики, аналоги, datasheet, распиновка

Данный вид устройства часто используется радиолюбителями и учебными заведениями, так как характеристики биполярного NPN транзистор BC547 позволяют ему быть задействованным в различных электронных устройствах. Поставляется преимущественно в упаковке TO-92 или усовершенствованной ТО-226. Максимальный выходной ток, который способен выдержать этот полупроводниковый прибор, составляет 100 мА.

Так же он имеет очень хорошее усиление (до 800 h_FE) и низкий уровень шума (до 10 дБ), благодаря чему идеально подходит для первичных каскадов усиления сигнала. Возможность работы в полосе 300 МГц позволяет его называть высокочастотным. Типовое напряжение насыщения составляет всего 90 мВ,  являющееся его несомненным преимуществом при использовании в схемах в качестве переключателя.

Содержание

1. Распиновка
2. Основные технические характеристики
3. Предельно допустимые параметры
4. Электрические характеристики
5. Коэффициент усиления
6. Комплементарная пара
7. Аналоги и возможная замена
8. Маркировка
9. Немного о стандартах
10. Принцип работы
11. Применение
12. Производители

Распиновка

Bc547 впервые появился на рынке радиоэлектронных компонентов в апреле 1966 года, благодаря компаниям Philips (Голландия) и Mullard (Великобритания). Это совместная доработка популярного в то время bc107. Он был идентичный по своим техническим характеристикам, но выпускался в отличии от металлического bc107 в пластиковом герметичном корпусе ТО-92. В настоящее время является действующей заменой для более старых BC107 или BC147, которые включены во множество разработок компаний Mullard и Philips.

Цоколевка корпуса ТО-92 (или ТО-226AA) у bc547 имеет три гибких вывода для дырочного монтажа. Если смотреть на скошенную часть спереди, то назначение этих выводов слева направо: коллектор, база, эмиттер. На рисунке показан базовый внешний вид устройства, который будет немного отличаться в зависимости от конкретной марки, однако характеристики и назначения выводов остаются идентичными.

Основные технические характеристики

В datasheet на bc547 обычно присутствует описание на похожие, по своим характеристикам, транзисторы серий: BC546, BC548, BC549 и BC550. Похожие, но не совсем. Между собой они все таки отличающиеся. Например, bc547 отличается величинами пороговых напряжений и находится в таблице максимальных параметров между bc546 и bc548. Также, все типы устройств разбиты по группам максимального коэффициента усиления по току h_FE– от А до С. У группы «A» коэффициент усиления будет самый маленький, а у «C» наибольший.

Bc547, bc548, bc549 — это одни и те же транзисторы, создаваемые на одной и той же производственной линии. Во время процесса их тестирования непосредственно перед выпуском, на основании измерений V_BCO и V_CEO и шумовых составляющих их классифицирую как -7, -8 или -9.

Подробное описание можно найти в даташит от производителя. Обычно оно включает таблицу предельно допустимых значений эксплуатационных параметров и электрические характеристики, при которых устройство работает стабильно.

Предельно допустимые параметры

Предельно допустимые значения эксплуатационных параметров указываются изготовителем в самом начале технического описания. Они включают в себя следующие параметры:

• V_CEO -показывает максимальную разность потенциалов, которая может применяться между контактами коллектор- эмиттер. Например, BC547 не способен удерживать более 45 вольт, поэтому эта величина указана как безопасное рабочее напряжение, которое должно быть включено в нагрузку коллектора.
• I_С (max) — максимально допустимый ток коллектора, который может быть подан через выводы коллектор-эмиттер. Для bc547 он не должен быть больше 100 мА, так как эта величина будет пределом пробоя, выше которого устройство наверняка сгорит. Так можно заметить, что оно начинает хорошо греться даже не достигая этого предела, уже при 60 мА. Поэтому рекомендуется его использование при значениях в двое меньше I_С (max).
• P_C (max) — максимальная мощность устройств или номинальная нагрузка, которая может быть подключена через его коллектор-эмиттер. Это величина вполне соответствует I_С(max) и взаимосвязана с ним, составляет 500 мВт или пол ватта для всей группы.

Дополнение «max», в обозначении допустимых параметров, указывает  на их максимальные значения, но иногда оно опускается в описании. Ниже приведены полный перечень предельно допустимых значений при эксплуатации bc547, взятый из тех описания у компании Fairchild Semiconductor.

Электрические характеристики

Теперь рассмотрим электрические параметры bc547. Они указываются изготовителем устройств сразу после описания придельных значений. В этих характеристиках, в отдельном столбце (test condition) указываются значения, при которых устройство было протестировано производителем. Обычно тестирование проводится при температуре окружающей среды, не более 25 градусов.

Коэффициент усиления

BC547 обладает достаточно большим коэффициентом усиления по току (h_FE). Группа «C», согласно классификации по h_{FE У} ,  начинается с уровня 420 и заканчивается на 800. Данные значения очень важны для биполярника и являются одним из первых критериев его выбора. Повышение уровня h_FE просто приписывает конкретному устройству большую чувствительность, что означает, что оно способно запускаться при минимальных базовых токах, но при этом переключать более тяжелые нагрузки через его коллектор.

Комплементарная пара

У малошумящего транзистора, заточенного на усиление слабых сигналов высокой частот, почти всегда есть комплементарник с другим типом проводимости и близким по величине коэффициентом усиления h_FE. Это обусловлено широким применением таких устройств в первичных каскадах усиления в паре. Комплементарной парой с PNP-структурой для него является BC557.

Аналоги и возможная замена

Полный современный аналог транзистора BC547 это — bc550. Так же, перед поиском аналогов рекомендуется присмотреться к соседям по даташиту, имеющим лишь небольшие отличия по пороговым напряжениям пробоя: bc546, bc548, bc549. Некоторые радиолюбители используют в качестве замены 2n3904, 2n4401, bc337, bc639, 2N3055, 2N2369, 2SC5200.

Еще одним, из наиболее распространенных заменителей является транзистор 2N2222. Он имеет аналогичные характеристики, включая распиновку и корпус. Различия лишь в большей по величине мощности рассеивания (до 625 мВт), токе коллектора до 600 мА и немного увеличенными входными и выходными емкостями. Входные и выходные емкости могут влиять лишь на цепи во время работы на высоких частотах. Таким образом, если нужно большее усиление, то можно использовать 2n2222.

Устройство серии КТ3102, минского производителя электронных компонентов «Интеграл», так же подойдёт для замены. А отечественные аналоги транзистора bc547 будут — КТ3102Г и КТ3102Е, если выбирать по коэффициенту усиления (до 1000 h_FE ), они даже лучше bc547c. Ниже приведена таблица соответствия для различных групп этой серии.

Маркировка

BC547 разработан компанией Philips в 1966 году в Голландии, поэтому маркировка у него соответствует европейской системе Pro Electron. Первая буква обозначает тип используемого полупроводника —  «B» для кремния. Вторая буква указывает на частоту работы — «C» маломощный, низкочастотный. Несмотря на то, что он высокочастотный (до 300 МГц), изготовитель по каким то причинам указал его в маркировке низкочастотным. О причинах такого наименования история умалчивает. Иногда в обозначении не пишут первую букву и тогда получается: c547b, c547c, с547в, c547b.

Немного о стандартах

Изготовители постоянно совершенствуют процесс производства и могут изменять указанные характеристики, но они не должны быть меньше величин зарегистрированных для bc457 в стандарте Pro Electron. Например, у компании On Semiconductor максимальная мощность (при 25°C) устройства достигает 625 мВт, оно в настоящее время наиболее распространено. У компании Philips коэффициент усиления h_FE для группы «B» варьируется от 220 до 475. У некоторых компаний-изготовителей появилась поддержка импульсного тока коллектора (до 200 мА). Поэтому пред использованием устройства в своих проектах повторно ознакомьтесь с его техническим описанием.

Принцип работы

Когда на клеммы подается входное напряжение, некоторое количество тока (I_B) начинает течь от базы к эмиттеру и управляет током на коллекторе (I_C). Напряжение между базой и эмиттером (V_BE) для NPN-структуры должно быть прямым. Т.е. на базу прикладывается положительный потенциал, а на эмиттер отрицательный. Полярность напряжения, приложенного к каждому выводу, показана на рисунке ниже.

Входной сигнал усиливается на базе, а затем передаётся на эмиттер. Меньшее количество тока в базе используется для управления большим, между коллектором и эмиттером (I_C).

Транзисторы n-p-n-структуры иногда называют полупроводниковыми приборами обратной проводимости.

Когда транзистор открыт, он способен пропускать I_C до 100 мА. Этот этап называется областью насыщения. При этом допустимое напряжение между коллектором и эмиттером (V_BE) может составлять около 200 мВ,а V_BE достигать 900 мВ. Когда ток базы перестает течь, транзистор полностью отключается, эта ступень называется областью отсечки, а V_BE будет составлять около 650 мВ.

Применение

Широко применяется в ключевом и усиливающем режиме, в различных схемах управления драйверами реле, светодиодов, двигателей, а также схемах усиления сигналов низкой и высокой частоты. Примеры схем и порядок создания простых устройств, методом навесного монтажа, можно посмотреть в видео. В нем представлена информация по возможностям использования bc547 в некоторых проектах: задержку выключения своими руками, автоматического освещения, светодиодный стробоскоп, простейшая охранная сигнализация и аудио усилитель.

Производители

Такие компании, как NXP, Philips, Micro Electronics, Fairchild, ON Semiconductor,  Vishay и многие другие, являются лидерами в производстве этого устройства.

Транзистор BC547: характеристики, аналоги, datasheet

Как написано в технических характеристиках, BC547 – это кремниевый усилительный транзистор, который может использоваться в широком спектре различных устройств. Имеет n-p-n структуру. Был разработан компаниями Philips и Mullard в 1966 году. Сначала изготавливался в металлическом корпусе ТО-18 и назывался ВС107, который через время был заменён более дешёвым пластмассовым ТО-92. Его маркировка ВС говорит о том, что его основной материал кремний (В) и может использоваться в низкочастотных устройствах (С).

Цоколевка

Распиновка транзистора BC547 выполнена в пластмассовом корпусе с тремя гибкими ножками, предназначенными для дырочного монтажа. Если смотреть на транзистор сверху прямо на срез, то слева будет расположен коллектор, потом база и крайний справа вывод – это эмиттер. Детально ознакомиться с габаритами и внешним видом изделия можно по рисунку.

Технические характеристики

Рассмотрение технических параметров BC547, как и все производители начнём с максимально допустимых режимов эксплуатации. Данные значения важны, так как от них, во многом, зависят возможности транзистора. Для рассматриваемого устройства они были измерены при температуре +25°С и равны:

• напряжение К – Б Uкб max = 50 В;
• напряжение К – Э Uкэ max = 45 В;
• напряжение Э – Б Uэб max = 6 В;
• ток коллектора Iк max = 100 мА;
• мощность Pк max = 0,625 Вт;
• температура хранения Tstg = -55 … +150°С;
• температура кристалла Тj = 150°С;
• тепловое сопротивление переход – корпус Rthj-case = 83,3 °С/Вт;
• тепловое сопротивление кристалл – воздух Rthj-amb = 200 °С/Вт.

После предельно допустимых перейдём к рассмотрению электрических характеристик. От них также зависят возможности BC547. Они были измерены при температуре +25°С. Остальные значения параметров, от которых зависят результаты тестирования, приведены в колонке «Условия измерения».

Электрические характеристики транзистора BC547 (при Т = +25 оC)
Параметры	Режимы измерения	Обозн.	min	typ	max	Ед. изм
Напряжение пробоя К — Э	IК = 1,0 mA, IБ = 0	Uкэ(проб)	45			В
Напряжение пробоя К — Б	IК = 100 мкA, IЭ = 0	Uкб(проб)	50			В
Напряжение пробоя К — Э	IЭ = 10 мкA, IК = 0	Uэб(проб)	6			В
Обратный ток коллектора	Uкэ=50В, Uэб=0В	Iкбо		0,2	15	нА
	Uкэ=30В,TA=150°C				4	мкА
Статический к-т усиления	IК=2,0мA, Uкэ=5,0В	h31Э	110		800
Напряжение насыщения К — Э	IК=10мA, IБ=0. 5мA			0,09	0,25	В
	IК=100мA, IБ=0.5мA			0,2	0,6	В
Напряжение насыщения Б -Э	IК=10мA, IБ=0.5мA			0,7		В
Б –Э напряжение включения	IК=2.0мA, Uкэ=5B	Uбэ(вкл)	0,55		0,7	В
	IК=10мA, Uкэ=5B				0,77	В
Граничная частота  к-та передачи тока	Uкэ=5B, IК=10мA,  f=100МГц	fгр.	150	300		МГц
Выходная емкость	Uкб=10В, IК=0, f=1МГц	Свых		1,7	4,5	пФ
Входная емкость		Свх		10		пФ
Статический к-т усиления в режиме небольшого сигнала	IК=2,0мA, Uкэ=5,0В, f=1кГц	h31Э	125		900
Коэффициент шума	IК=0,2мA, Uкэ=5,0В, RS =2,0кОм, f =1. 0кГц, Δf=200Гц	Кш		2,0	10	дБ

Кроме этого, некоторые производители делят транзисторы BC547 на три группы, в зависимости от к-та усиления: А (hFE = 100 …220), В (hFE = 200 …450), С (hFE = 420 …800).

Аналоги

Среди аналогов BC547 можно назвать: 2SC945, BC546, BC550, 2N2222. Среди отечественных транзисторов, которые могут его заменить, можно назвать КТ3102А, КТ3102АМ, КТ3102Б, КТ3102БМ, КТ3102Г. При поиске подходящего устройства нужно быть внимательным и проверять технические характеристики.

Производители и Datasheet

Приведем самых крупных производителей и их datasheet на BC547:

• Fairchild Semiconductor;
• Micro Commercial Components;
• NXP Semiconductors;
• Diotec Semiconductor;
• Weitron Technology;
• Continental Device India Limited;
• Unisonic Technologies;
• ARTSCHIP ELECTRONICS;
• ON Semiconductor;
• Pan Jit International.

В продаже можно найти рассматриваемый транзистор выпущенный: Fairchild Semiconductor, ON Semiconductor, Diotec Semiconductor.

BC547 Transistor Pinout, Specs, Equivalents & Datasheet

30 марта 2021 — 0 комментариев

BC547 Транзистор
Распиновка транзистора BC547

BC547 представляет собой NPN-транзистор , следовательно, коллектор и эмиттер будут оставаться открытыми (смещены в обратном направлении), когда базовый вывод удерживается на земле, и будут закрыты (смещены в прямом направлении), когда на базовый вывод подается сигнал.

Конфигурация выводов транзистора BC547

Характеристики транзистора BC547

• Биполярный транзистор NPN
• Коэффициент усиления постоянного тока (h _FE ) не более 800
• Непрерывный ток коллектора (I _C ) составляет 100 мА
• Базовое напряжение эмиттера (V _BE ) составляет 6 В
• Базовый ток (I _B ) составляет максимум 5 мА
• Доступен в пакете To-92

Примечание: Полную техническую информацию можно найти на странице 9Техническое описание 0025 BC547 приведено в конце этой страницы.

BC547 Equivalent Transistors

BC549, BC636, BC639, 2N2222 TO-92 , 2N2222 TO-18, 2N2369, 2N3055, 2N3904, 2N3906, 2SC5200

Brief Description on BC547

Транзистор BC547 имеет коэффициент усиления от 110 до 800, это значение определяет мощность усиления транзистора. Максимальное количество тока, которое может протекать через вывод коллектора, составляет 100 мА, поэтому мы не можем подключать нагрузки, потребляющие более 100 мА, с помощью этого транзистора. Чтобы сместить транзистор, мы должны подать ток на базовый вывод, этот ток (I _B ) должен быть ограничен 5 мА.

Когда этот транзистор полностью смещен, он может пропускать через коллектор и эмиттер максимум 100 мА. Этот этап называется Область насыщения , и типичное напряжение, допустимое между коллектором-эмиттером (V _CE ) или базой-эмиттером (V _BE ), может составлять 200 и 900 мВ соответственно. Когда базовый ток снимается, транзистор полностью закрывается, этот этап называется Cut-off Area 9.0026, а напряжение базового эмиттера может быть около 660 мВ.

BC547 в качестве переключателя

Когда транзистор используется в качестве переключателя, он работает в области насыщения и отсечки , как описано выше. Как обсуждалось, транзистор будет действовать как разомкнутый переключатель при прямом смещении и как замкнутый переключатель при обратном смещении, это смещение может быть достигнуто путем подачи необходимого количества тока на базовый вывод. Как уже упоминалось, ток смещения не должен превышать 5 мА. Все, что превышает 5 мА, убьет транзистор; следовательно, резистор всегда добавляется последовательно с базовым выводом. Номинал этого резистора (R _B ) можно рассчитать по приведенным ниже формулам.

R _B = V _BE / I _B

_C ). Значение I _B не должно превышать мА

BC547 в качестве усилителя

A Транзисторы действуют как усилитель при работе в Активная область . Он может усиливать мощность, напряжение и ток в различных конфигурациях.

Некоторые из конфигураций, используемых в схемах усилителя:

1. Усилитель с общим эмиттером
2. Усилитель с общим коллектором
3. Усилитель с общей базой

Из вышеперечисленных типов общий тип эмиттера является популярной и наиболее часто используемой конфигурацией. При использовании в качестве усилителя коэффициент усиления по постоянному току транзистора можно рассчитать по приведенным ниже формулам 9.0003

Коэффициент усиления по постоянному току = Ток коллектора (I _C ) / Базовый ток (I _B )

Усилительные модули, такие как аудиоусилители, усилители сигналов и т. д.

2D-модель компонента

Если вы проектируете PCD или плату Perf с этим компонентом, следующее изображение из таблицы данных будет полезно, чтобы узнать его тип упаковки и размеры.

Метки

Транзистор NPN

Связанный пост

Комментарии

Распиновка транзистора

BC547, технические характеристики, описание, эквивалент и использование

Транзистор BC547 распиновка или схема выводов имеет три вывода, начиная слева: коллектор, эмиттер и база соответственно. Он доступен в двух упаковках: SMD и TO-92.

Транзистор представляет собой полупроводниковое устройство, используемое для усиления или переключения электронного сигнала.

BC547 — это транзистор с биполярным переходом NPN. И, как и все другие транзисторы, BC547 имеет три вывода, которые называются эмиттером, коллектором и базой соответственно.

Как идентифицировать подшипник по подшипнику…

Включите JavaScript

Как идентифицировать подшипник по номеру подшипника — расчет и номенклатура

Транзистор BC547 действует как переключатель между коллектором и эмиттером. Если на базу транзистора подается достаточный ток, этот ключ закрывается, и ток течет от коллектора к эмиттеру.

Таким образом, небольшой ток на выводе базы транзистора переключает большой ток между коллектором и эмиттером.

BC547 также используется для усиления входных сигналов. Небольшой ток на базе используется для управления большим током между коллектором и эмиттером. Таким образом, основные области применения BC547 — коммутация и усиление.

Содержание

1. Распиновка BC547: Схема контактов
2. BC547 Спецификация:
3. Технические характеристики BC547:
4. Транзистор BC547 Использование и применение:
5. BC547 Эквивалент транзистора
6. BC547 Размеры корпуса TO-92
7. BC547 Проекты транзисторов
8. Где купить BC547?
9. Рабочие состояния или режимы работы BC547:
10. BC547 Transistor As The Switch
11. BC547 Транзистор в виде усилителя. база и эмиттер соответственно.

    BC547 Transistor Pinouts

    . Коллектор обозначается буквой «С».

    PIN Номер	Наименование вывода	Описание
    1	Collter
    1	Collter		1	Collter		1	Collter
    2	Основание	Этот вывод управляет смещением транзистора. Основание обозначается буквой «В».
    3	Излучатель	Этот штифт действует как выход, и отсюда ток выходит из транзистора. Излучатель обозначается буквой «Е».



    BC547 Спецификация:

    BC547 поставляется в двух упаковках: SMD-корпусе и TO-92.

    Нажмите на эту ссылку, чтобы просмотреть всю ТЕХНИЧЕСКУЮ ИНФОРМАЦИЮ BC547

    Подробную информацию о BC547 можно найти в приведенной выше таблице данных. Спецификации и характеристики, такие как абсолютные максимальные значения, блок-схема, методы смещения и размеры корпуса, можно найти в техническом описании.

    Технические характеристики BC547:

    • Voltage (V _CE ):  45V
    • Max Collector-Base Voltage (V _CB ):  50V
    • Max Emitter-Base Voltage (VEBO):  6V
    • Max Collector Dissipation (Pc) : 500 мВт
    • Максимальная частота перехода (fT):  300 МГц
    • Минимальное и максимальное усиление постоянного тока (ч _FE ):  110–800


    • до +150 по Цельсию
    • Низкий уровень шума: 2-10 дБ

    Транзистор BC547 Использование и применение:

    • Максимальная частота перехода BC547 составляет 300 МГц. Таким образом, его также можно использовать в радиочастотных цепях.
    • Амплификация тока
    • Audio -усилителей
    • Переключающие нагрузки <100ma
    • ПАРЫ ДАРЕВИДЕНИЯ
    • Amplifiers, такие как Audio, сигнал и т. Д.
    • Darling Pare
    • Quick Switching
    • Darling Pare
    • . BC547 Transistor Equivalent

      Транзистор BC547 можно использовать в качестве альтернативы многим транзисторам:

      BC548, BC549, BC636, BC639, 2N2222 TO-92, 2N2222 TO-18, 2N2369, 2N3055 и 2N3904 эквивалентны транзисторам BC547.

      Размеры упаковки BC547 TO-92

      Размеры упаковки транзистора BC547

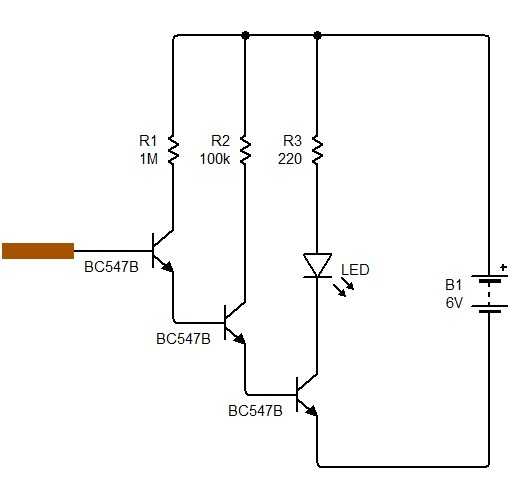

      Проекты транзистора BC547

      Транзистор BC547 можно использовать для создания многих интересных проектов. Некоторые проекты транзисторов для начинающих с использованием B547 перечислены ниже:

      Not Gate с использованием транзистора на макетной плате

      NOR Gate с использованием транзистора на макетной плате

      Сигнализация датчика дождя с использованием двух транзисторов BC547

      Где купить BC547?

      Этот транзистор легко найти в местном магазине электроники. Для онлайн-покупок мы рекомендуем это лучшее предложение на Amazon:

      Купить на Amazon

      Amazon India

      Как и любой другой транзистор, транзистор BC547 работает в трех регионах:

      • Активный регион.
      • Область насыщения.
      • Область отсечки

      Режимы работы BC547

      (a) Активная область

      Активная область находится между областями отсечки и насыщения. В активной области эмиттерный переход транзистора смещен в прямом направлении, а коллекторный — в обратном. In the active region, the collector current is β times the base current, i.e.,

      I _C = β I _B

      here,  I _C  = collector current

      Β = коэффициент усиления тока

      I _B  = ток базы

      Таким образом, ток коллектора увеличивается пропорционально току базы.

      (б) Область насыщения

      В этой области транзистор работает как короткое замыкание. Токи коллектора и эмиттера максимальны в этой области. В области насыщения и эмиттерный, и коллекторный переходы смещены в прямом направлении. Другими словами, транзистор работает как закрытый переключатель или короткое замыкание с максимальным током, что означает:

      I _C = I _E

      здесь I _C = ток коллектора и I 901 ток эмиттера10 E 1 1 1 1.

      (c) Область отсечки

      В этой области транзистор работает как разомкнутый переключатель или разомкнутая цепь. Коллекторный, эмиттерный и базовый токи в этой области равны нулю. В области отсечки и эмиттерный, и коллекторный переходы смещены в обратном направлении. Как и в области отсечки, ток коллектора, эмиттера и базы равен нулю, что дает

      I _C = I _E = I _B = 0

      здесь I _C = Collecter Curraction, I _C = Collecter, I _C = Collecter, I _C . _B  = базовый ток.

      BC547 ТРАНЗИСТОР КАК ПЕРЕКЛЮЧАТЕЛЬ

      Области, ответственные за работу транзистора в качестве переключателя, — это область насыщения и область отсечки. Когда мы подаем достаточно большой ток на базу транзистора, он создает путь для тока коллектора, который проходит через базу к эмиттеру.

      Чтобы использовать транзистор в качестве переключателя, его необходимо перевести в область насыщения с достаточным базовым током. А транзистор работает как замкнутый ключ в области насыщения.

      Транзистор как замкнутый переключатель

      Как только положительный сигнал (в виде напряжения и тока) снимается с базы транзистора, поток электрического тока между коллектором и эмиттером становится равным нулю. И транзистор ведет себя как разомкнутый ключ под зоной отсечки.

      Транзистор как открытый ключ

      Это просто означает, что если мы подадим сигнал (напряжение/ток) на коллектор и эмиттер, но не на базу, транзистор не будет работать.
