Acer aspire v5 571g разборка: Как разобрать ноутбук Acer Aspire V5-571 в подробностях
|Содержание
Как разобрать ноутбук Acer Aspire V5-531, V5-571
Если вы впервые приступаете к разборке ноутбука, рекомендуем обратить внимание на статью «впервые приступая к ремонту ноутбука». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки.
Серия Acer Aspire V5-531, V5-571 основан на таком же корпусе как и модели Acer Aspire V5-531G, V5-571G — эти модели имеют одинаковый процесс разборки.
Если ноутбук перегревается во время работы и резко выключается — это скорей происходит из-за перегрева системы охлаждения. Причиной этому является скопление пыли на радиаторе. Если вовремя не произвести чистку системы охлаждения, это приведет к поломке материнской платы в ноутбуке. Эту проблему можно устранить самостоятельно, повторив все этапы, показанные на видео ниже. Информация предоставленная в наших видео инструкциях дает возможность почистить ноутбук от пыли самостоятельно в домашних условиях. Необходимые инструменты для ремонта, можно приобрести в конце страницы.
Установка SSD в ноутбук Acer Aspire V5-531, V5-571 как поменять жесткий диск
Видео инструкция, по которой вы сможете самостоятельно произвести замену HDD на SSD в ноутбуке Acer Aspire V5-531, V5-571. Так же вы узнаете, как поменять неисправный жесткий диск на новый HDD. Классические магнитные диски (HDD) более хрупкие и намного медленней, чем современные SSD накопители. Следственно замена HDD на SSD приведет к приросту скорости ноутбука в разы. В нашем видео ниже, показана пошаговая инструкция как установить SSD в ноутбук.
Как увеличить оперативную память на ноутбуке Acer Aspire V5-531, V5-571
В данной видео инструкции вы сможете самостоятельно добавить оперативную память в ноутбук Acer Aspire V5-531, V5-571. Прежде чем купить оперативную память для компьютера, вам необходимо знать какой именно тип памяти, DDR3 или DDR4, установлен в вашей модели. Максимальный объем у каждого ноутбука индивидуален. Как правило, производитель указывает какой максимум объем оперативной памяти можно добавить в ноутбук. Так же, это еще зависит от количества слотов под планки DDR распаянные на материнской плате. У каждой модели это тоже индивидуально. Как увеличить объем оперативной памяти, вы сможете узнать из нашей видео инструкции ниже.
Замена клавиатуры в ноутбуке Acer Aspire V5-531, V5-571
Ремонт клавиатуры в большинстве случаев вызван с пролитием чая или кофе на поверхность, и как показывает практика есть два варианта исхода:
- Снять клавиши с клавиатуры и прочистить их механизмы с помощью дистиллированной воды или спирта, используя щетку.
- Замена на новую клавиатуру (если чистка кнопок не помогла), значит жидкость попала на нижние слои с пленками, где расположены дорожки.
Замена разъема питания в ноутбуке Acer Aspire V5-531, V5-571
Во многих моделях гнездо питания установлено отдельным съемным модулем, и его замена не требует умений пайки.
В каких случаях появляется необходимость в ремонте гнезда питания:
- пропадает контакт с зарядкой при шевелении штекера когда он подключен в разъем питания;
- индикатор питания периодически загорается и гаснет;
- при изменении положения штекера теряется контакт с питанием.
Замена кнопки включения ноутбука Acer Aspire V5-531, V5-571
Кнопка питания во многих моделях установлена как отдельный модуль который можно заменить без надобности что-либо припаивать.
По каким признакам можно определить что неисправность в кнопке включения:
- попадание сладкой жидкости на кнопку, в следствии чего кнопка стала плохо нажиматься и залипать;
- по причине износа механизма кнопки в силу длительного использования компьютера;
- перелом шлейфа который идет от кнопки питания к материнской плате.
Обратная сборка Acer Aspire V5-531, V5-571
После завершения разборки и ремонта это видео поможет вам собрать ноутбук в исходное состояние.
Please enable JavaScript to view the comments powered by Disqus.
Теги: Разобрать,
Acer,
инструкция
Ноутбук Acer ASPIRE E5-571G-70HY: отзывы, видеообзоры, цены, характеристики
Экспресс-обзор ноутбука Acer Aspire E5-571G 52Q4
3:34
Acer Aspire E5 571G 56AH ( Z5WAH ) разборка , мини обзор и замена термопасты
12:15
Разбор и чистка ноутбука от Acer Aspire E5 571 577J
16:27
Обзор ноутбука acer aspire e15 e5-571g-31ve
15:36
Как прошить BIOS ноутбука ACER ASPIRE E5-571G
8:44
Обзор ноутбука ACER ASPIRE E5-571G
7:31
Обзор ноутбука Acer Aspire E5-575G.
14:09
ACER E5-571G-58ED. Разбор и тест и замена жёсткого диска.
16:33
Разборка ноутбука Acer Aspire V5-571 / Disassembling laptop Acer Aspire V5-571
7:54
Как заменить матрицу на ноутбуке Acer Aspire V3-571G
8:29
Ноутбук Acer Aspire V3-571G
5:13
Разборка ноутбука Acer Aspire E5-532G для чистки от пыли
7:09
Видео обзор ноутбука Acer Aspire V3-571G
7:06
Обзор Acer Aspire E15 (e5-576g): недорогой ноутбук для всего!
13:07
Экспресс-обзор ноутбука Acer Aspire E5-575G-51JY
3:15
Как разобрать ноутбук Acer Aspire E1-571G, и заменить термопасту
31:13
Обзор Acer Aspire v5 мнение,впечатления
8:37
Как заменить клавиатуру на ноутбуке Acer V3-571G
19:24
Разборка и замена термопасты на ноутбуке Acer Aspire V3 — 571G disassembly
19:07
Как зайти в BIOS ноутбука Acer v5-471g 371g 571g
3:38
youtube.com/embed/DywnuYteIhE» allowfullscreen=»» frameborder=»0″ data-code=»DywnuYteIhE»>
Подробные характеристики
- Разрешение экрана
- 1366×768
- Процессор
- Core i7
- Частота процессора
- 2400 МГц
- Количество ядер процессора
- 2
- Оперативная память
- 4 ГБ
- Тип видеокарты
- дискретная
- Видеокарта
- NVIDIA GeForce 840M
- Объем видеопамяти
- 2048 МБ
- Установленная ОС
- Linux
- Тип жесткого диска
- HDD
- Объем жесткого диска
- 500 ГБ
- Вес
- 2.5 кг
Тип
- Тип
- ноутбук
- Ultrabook
- нет
- Операционная система подробно
- Linux
Процессор
- Процессор
- Core i7
- Ядро процессора
- Broadwell
- Частота процессора
- 2400 МГц
- Количество ядер процессора
- 2
- Объем кэша L2
- 512 Кб
- Объем кэша L3
- 4 Мб
Память
- Тип памяти
- DDR3L
- Максимальный объем памяти
- 16 ГБ
- Количество слотов памяти
- 2
Экран
- Диагональ экрана
- 15. 6 »
- Разрешение экрана
- 1366×768
- Широкоформатный экран
- есть
- Сенсорный экран
- нет
- Мультитач-экран
- нет
- Светодиодная подсветка экрана
- есть
- Поддержка 3D
- нет
Видео
- Тип видеокарты
- дискретная
- Видеокарта
- NVIDIA GeForce 840M
- Две видеокарты
- нет
- Объем видеопамяти
- 2048 МБ
- Тип видеопамяти
- GDDR3
Устройства хранения данных
- Оптический привод
- DVD-RW
- Объем жесткого диска
- 500 ГБ
- Тип жесткого диска
- HDD
Слоты расширения
- Слот ExpressCard
- нет
Карты памяти
- Поддержка SD
- есть
Беспроводная связь
- Wi-Fi
- есть
- Стандарт Wi-Fi
- 802.11ac
- Bluetooth
- нет
- 4G LTE
- нет
- 3G
- нет
Подключение
- Встроенная сетевая карта
- есть
- Макс. скорость адаптера LAN
- 1000 Мбит/с
- Количество интерфейсов USB 2.0
- 2
- Количество интерфейсов USB 3.0 Type A
- 1
- Интерфейс USB 3.1 Type-C
- нет
- Интерфейс FireWire
- нет
- Интерфейс FireWire 800
- нет
- Интерфейс eSATA
- нет
- COM-порт
- нет
- Выход VGA (D-Sub)
- есть
- Выход mini VGA
- нет
- Выход DVI
- нет
- Выход HDMI
- есть
- Выход micro HDMI
- нет
- Выход DisplayPort
- нет
- Выход Mini DisplayPort
- нет
- Подключение к док-станции
- нет
- Вход аудио
- нет
- Вход микрофонный
- нет
- Выход аудио/наушники
- нет
- Вход микрофонный/выход на наушники Combo
- есть
- Выход аудио цифровой (S/PDIF)
- нет
Питание
- Емкость аккумулятора
- 4700 мА·ч
- Количество ячеек батареи
- 6
- Тип аккумулятора
- Li-Ion
Устройства ввода
- Устройства позиционирования
- Touchpad
Звук
- Наличие колонок
- есть
- Наличие сабвуфера
- нет
- Наличие микрофона
- есть
Дополнительно
- GPS
- нет
- ГЛОНАСС
- нет
- Веб-камера
- есть
- Сканер отпечатка пальца
- нет
- ТВ-тюнер
- нет
- Пульт ДУ
- нет
- Слот для замка Kensington
- есть
- Стилус
- нет
- Металлический корпус
- нет
- Ударопрочный корпус
- нет
- Влагозащищенный корпус
- нет
- Длина
- 381. 6 мм
- Ширина
- 256 мм
- Толщина
- 30.3 мм
- Вес
- 2.5 кг
Отзывы
Замена системы охлаждения Acer Aspire V5-571
Выключите ноутбук и извлеките аккумулятор.
Удалите два винта, крепящие клавиатуру.
Клавиатура крепится двумя фиксирующими зажимами под аккумулятором. Используйте острый кончик пластикового инструмента, чтобы освободить клавиатуру.
Редактировать
- org/HowToDirection»>
Снимите клавиатуру и отсоедините два гибких кабеля:
Гибкий кабель клавиатуры
Гибкий кабель подсветки клавиатуры
ПОДПИСЫВАЙТЕСЬ на мой канал ツ
Редактировать
- org/HowToDirection»>
Удалите 4 винта с крестообразным шлицем и отсоедините:
Гибкий кабель кнопки включения питания
Гибкий кабель сенсорной панели
Удалите 18 винтов с крестообразным шлицем с нижней крышки.
Извлеките любую SD-карту памяти из картридера.
Начните открывать с помощью пластикового инструмента для открывания.
Редактировать

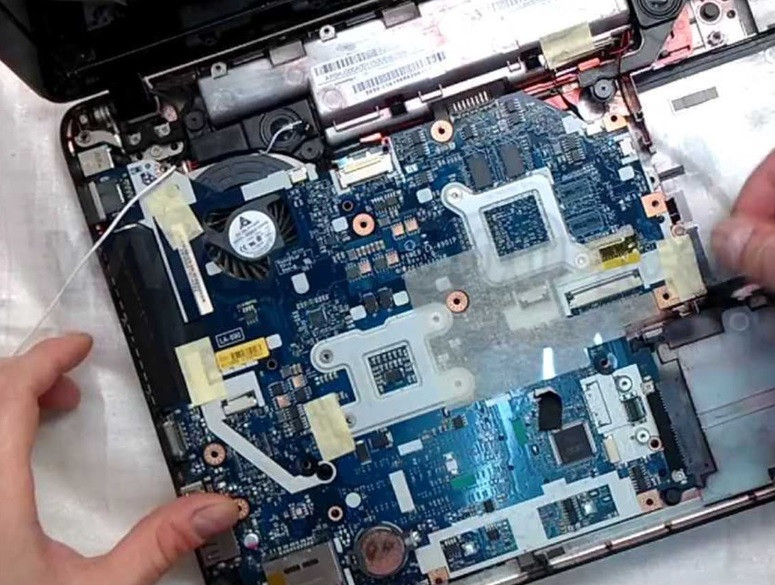

Удалите два винта с крестообразным шлицем на материнской плате и на адаптере SATA оптического дисковода.
Отсоедините гибкий кабель ЖК-дисплея.
Отсоедините кабель разъема постоянного тока.
Осторожно извлеките адаптер SATA оптического дисковода.
Отсоединяем шлейф аккумулятора, когда будем брать в руки плату.
Редактировать
- org/HowToDirection»>
Отсоедините кабель вентилятора.
Открутите винты, которые крепят систему охлаждения к материнской плате.
Осторожно поднимите систему охлаждения вверх.
Редактировать
Используйте безворсовую ткань для очистки старого термопасты.
Если термопаста затвердела, вы можете соскоблить ее плоским концом любого пластикового инструмента.
Снова используйте ткань, смоченную изопропиловым спиртом, для очистки поверхности Thermal.
Удалите три винта с крестообразным шлицем, удерживающие кожух вентилятора.
Редактировать
Отклейте черную ленту, которой вентилятор крепится к кулеру.
Разблокируйте зажим и откройте корпус вентилятора.
Используйте мягкую щетку для очистки вентилятора и охладителя
Закройте систему вентилятора.
Редактировать
Таким же способом очистите поверхность процессора от старого термопасты
Будьте осторожны, если не хотите сломать процессор.
org/HowToDirection»>
Нанесите небольшое количество термопасты и аккуратно нанесите ее на всю поверхность процессора.
.
.
.
Вы сделали это успешно?
Редактировать
Автор
с 2 другими участниками
Значки:
35
+32 больше значка
Команда
Видеоруководство по разборке Acer Aspire V5-531 V5-571
Если вы впервые в жизни производите разборку ноутбука, обратите внимание на этот туториал — Ремонт в первый раз.
В статье перечислены основные меры предосторожности, необходимые инструменты для разборки ноутбука, а также рекомендации по разборке и чистке.
Acer Aspire V5-531, V5-531G и V5-571, V5-571G. Все эти модели имеют одинаковый процесс разборки.
В этом видео показана разборка и чистка вентилятора Acer Aspire V5-531 V5-571.
Если ваш ноутбук перегревается во время работы и резко выключается, это скорее всего перегрев системы охлаждения. Причиной этого является скопление пыли на радиаторе. Если своевременно не чистить систему охлаждения, это может привести к повреждению ноутбука. Вы можете устранить эту проблему, повторив процедуры, показанные на видео ниже.
В этом видео показано, как заменить жесткий диск на другой или твердотельный накопитель в Acer Aspire V5-531 V5-571.
Все необходимые шаги представлены здесь в этом видео-руководстве. Из этого видео вы узнаете, как заменить медленный HDD на быстрый SSD. Замените сломанный HDD на новый.
В этом видео показан процесс замены или обновления оперативной памяти Acer Aspire V5-531 V5-571.
Все необходимые шаги представлены здесь в этом видео-руководстве. Из этого видео вы узнаете, как заменить оперативную память или обновить ее, чтобы увеличить объем памяти.
В этом видео показано снятие клавиатуры Acer Aspire V5-531 V5-571.
Все необходимые шаги представлены здесь в этом видео-руководстве. Из этого видео вы узнаете, как заменить клавиатуру в ноутбуке.
В этом видео показана замена блока питания Acer Aspire V5-531 V5-571.
Все необходимые шаги представлены здесь в этом видео-руководстве. Из этого видео вы узнаете, как заменить блок питания в ноутбуке.
В этом видео показана замена кнопки питания Acer Aspire V5-531 V5-571.
Все необходимые шаги представлены здесь в этом видео-руководстве. Из этого видео вы узнаете, как заменить кнопку питания на ноутбуке.
В этом видео показан процесс сборки Acer Aspire V5-531 V5-571.
После того, как вы закончили разборку и ремонт, это видео поможет вам собрать ноутбук в исходное состояние.
