Адаптер для установки NVMe накопителя в Macbook Pro 13 (2016-2017)

Apple делает хорошие продукты, хоть и ведутся нескончаемые споры по этому поводу. Но, с чем наверное согласится каждый — жадности этой компании никогда не перестаешь удивляться.

Покупая MacBook Pro 13 2017, было решено брать самую простую версию с SSD 128 Гб, в надежде в будущем поменять на накопитель большего объема. Apple использует проприетарный разъем для своих SSD, а их накопители стоят неприличных денег.

Мне пришлось очень долго ждать, когда же наши друзья из Китая наконец-то сделают адаптер для установки сторонних NVMe SSD для моей модели ноутбука.

В данном обзоре как раз представлен такой адаптер. Правда он рассчитан на габарит m.2 2230 и 2242. Поэтому для того, чтобы установить в Macbook, с его помощью, достойный NVMe формата 2280, придется немного «колхозить», другое слово тут не подобрать. Хорошо хоть без синей изоленты ).

Macbook Pro с SSD объемом 128 Гб мне удалось пользоваться около 2 лет. Данный ноутбук используется как рабочий: почта, офисный пакет, немного Autocad и прочего легкого прикладного ПО. До MacBook Pro 2017 у меня был MacBook mid-2010, тоже с SSD 128 Гб, и дополнительным HDD 1 Тб в Optibay, на котором хранились бэкапы, медиафайлы и образы виртуальных машин. Поэтому я без проблем перешел на такой же объем системного диска, а HDD 1 Тб перенес во внешний бокс.

Но со временем, в ходе привычной работы, диск стал еще больше набиваться рабочими файлами, которые нужны всегда под рукой, и подошло время переходить на больший объем диска.

Apple любители проприетарных разъемов, но для предыдущих поколений макбуков всегда были доступны переходники под стандартный m.2 разъем, с помощью которого можно было поставить любой понравившийся SSD.

А вот в MacBook 2016-2017 (без тачбара) SSD стал вообще причудливой формы, и переходников для него долго не было. Получилось, что SSD съемный, но поставить в ноутбук можно только другой SSD от Apple. В макбуках следующих поколений накопитель уже не поменять, всё распаяно на логической плате.

Подробно про проприетарные разъемы SSD от Apple можно почитать по следующим ссылкам:

The Ultimate Guide to Apple’s Proprietary SSDs

ГЛАВНОЕ РУКОВОДСТВО ПО ФИРМЕННЫМ ТВЕРДОТЕЛЬНЫМ НАКОПИТЕЛЯМ APPLE

Казалось бы, куда проще купить SSD от Apple! Но мне становится не по себе, когда NVMe накопитель объемом 512 Гб от Intel или Samsung стоит 120$, а 512 Гб от Apple — 320$. Какое-то надувательство.

Со стоимостью Macbook как устройства я смирился, там в стоимости заложен дизайн, материалы, технологии, операционная система, со всем этим очень комфортно, нравится — плати.

10 лет ежедневной работы, с установкой и деинсталяцией кучи софта, и без единой переустановки системы за все 10 лет, только обновление на новые версии и зеркалирование SSD при переходе на новую макбук.

Но накопитель, это же просто железка, как и у других, здесь у Яблочников нет никаких уникальных функций и преимуществ. Просто жадность.

Наконец в этом году появились адаптеры под Gen. 5A разъем SSD для MacBook Pro 13 2016-2017.

Сразу же заказал.

Приходит адаптер в простом прозрачном пакетике:

Плата черного цвета, под общую стилистику внутреннего мира макбука:

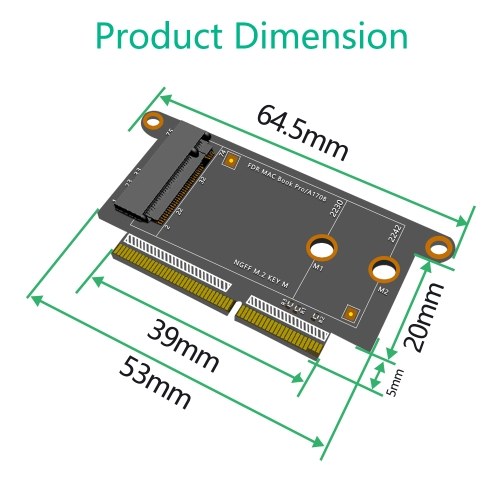

Адаптер рассчитан на самые мелкие габариты m.2 SSD — 2230 и 2242. Брендовые NVMe накопители таких размеров найти затруднительно, что-то есть у Toshiba (TOSHIBA BG4), но купить не просто. Люди заказывают SSD Sabrent с Amazon, но по отзывам скорости чтения/записи уступают штатному накопителю, и бывают проблемы с повышенным расходом батареи в режиме сна, а также проблемы с запуском ноутбука с подключенным кабелем питания.

Поэтому решил рискнуть и взять проверенный экземпляр SAMSUNG 970 EVO PLUS, 500 Гб, формата 2280. Он значительно выходит за рамки проектных размеров, поэтому придется что-то придумывать:

Примеряем новый накопитель в адаптер, видим, что нам мешает резьбовая втулка крепления малогабаритных SSD:

Поэтому быстро выламываем эту втулку плоскогубцами:

Снова примеряем, как сидит накопитель в адаптере без втулки:

Перед началом работ по замене накопителя я сделал зеркало текущего SSD на внешний HDD с помощью Дисковой утилиты, для последующего переноса всей системы на новый накопитель.

Вскрываем подопытный ноутбук и отключаем питание от батареи:

Убираем стикер, откручиваем и вытаскиваем из разъема штатный накопитель Apple:

Устанавливаем и прикручиваем наш новый адаптер:

И смотрим как будет себя чувствовать новый SSD от SAMSUNG:

Плата нового накопителя немного ложится одним углом на теплоотвод ЦП, и перекрывает собой несколько деталей на главной плате:

Поэтому я решил дополнительно изолировать нижнюю часть накопителя каптоновым скотчем, мало ли где произойдет нежелательный контакт, будет очень обидно:

Устанавливаем наш новый SSD на место и фиксируем его тем же каптоновым скотчем:

Подключаем питание от батареи и собираем:

Предварительно подготовив загрузочную USB-флешку с Macos Catalina, загрузился в режиме восстановления, отформатировал новый SSD и выполнил зеркалирование с внешнего HDD на новый накопитель.

Загрузка системы прошла успешно, вот как новый SSD Samsung 970 Evo Plus опознан в системе:

На SSD была уже последняя версия прошивки 2B2QEXM7, в случае наличия более старой версии, пришлось бы искать внешний бокс для NVMe дисков и обновлять прошивку SSD на ПК с Windows. На предыдущих прошивках есть проблемы с режимом глубокого сна и загрузки на Macos.

В iStat Menus появился новый температурный датчик для нового SSD, с помощью которого можно отследить, как себя чувствует новый накопитель в стесненных условиях:

Вот 30-дневный график температуры накопителя в условиях ежедневной работы, максимум в районе 53 град.:

Ну и конечно тесты скорости чтения/записи в программе Blackmagic Disk Speed Test.

Замер скорости на только что запущенном SSD c отзеркаленной системой:

А вот уже показатели после 15 дней активной работы:

Я не занимаюсь активно обработкой больших объемов информации и тяжелых файлов, поэтому не могу сказать, насколько изменилась, или не изменилась скорость работы и передачи данных, по сравнению со штатным накопителем.

Что точно изменилось, так это отзывчивость системы, так как старый SSD 128 Гб у меня был почти полон, что жутким образом сказывалось на самочувствии ОС.

После замены открылось второе дыхание, и плюсом отпали все проблемы, связанные с постоянным контролем оставшегося свободного места на диске. Теперь я могу спокойно разместить все необходимые рабочие файлы, а также иметь всегда под рукой даже редко используемые, но периодически требуемые данные.

Нет никаких проблем с запуском, выходом из глубокого сна и чрезмерным энергопотреблением в режиме глубокого сна, как это иногда наблюдается у некоторых пользователей данных адаптеров с отдельными производителями SSD.

У некоторых пользователей даже были трудности с SAMSUNG 970 Evo Plus, но возможно это проблема старой прошивки.

Дополнительную информацию по применению данных адаптеров, и по опыту работы людей с накопителями других производителей в Macbook Pro 2016-2017, можно получить по следующим ссылкам на форумы:

Found this adaptor for 2016/2017 non-touch bar for ssd upgrades

Never Seen Before! Trying to install M.2 SSD on mid-2017 MBP A1708

А также цикл видео, посвященный этой тематике от азиатского блогера Leo Everyday Tech

Адаптер меня очень порадовал, отличная возможность избежать дорогостоящей покупки SSD от Apple, и приобрести то, что хочешь или можешь себе позволить. Да, немного колхозно выглядит, но, в случае приобретения стоящего накопителя габаритов 2230 или 2242, всё будет вполне достойно.

Адаптер переходник M.2 SSD NVME to Apple SSD 22+34 pin MacBook A1708: 180 грн — электроника, ноутбуки и аксессуары, запчасти для ноутбуков в Кривом Роге на Оголоша

ВНИМАНИЕ!!! РАДЫ СООБЩИТЬ ВСЕМ КЛИЕНТАМ КОТОРЫЕ ПОЛЬЗУЮТСЯ УСЛУГАМИ OLX ДОСТАВКИ С 25 ИЮЛЯ ПО 25 АВГУСТА ДОСТАВКА ТОВАРОВ НОВОЙ ПОЧТОЙ БЕСПЛАТНАЯ ДЛЯ ЗАКАЗОВ СТОИМОСТЬЮ ОТ 500 ГРИВЕН И ВЕСОМ ПОСЫЛКИ ДО 5 КИЛОГРАММ!

В конце 2016 года Apple начала выпускать две версии ноутбука MacBook Pro: версию без сенсорной панели и версию с сенсорной панелью (TB).
Только 13″ MacBook Pro A1708 был предложен в версии без Touch Bar, и это единственный MacBook Pro этого выпуска, который имеет съемный SSD.
В остальных накопитель распаян на материнской плате и не может быть демонтирован и заменен. Единственный способ увеличить хранилище на MacBook Pro с сенсорной панелью — заменить материнскую плату.

В MacBook Pro A1708 без сенсорной панели со съемным SSD-накопителем используется новый накопитель поколения 5A.
В конце 2016 года MacBook Pro предложил SSD-накопитель емкостью 256 ГБ, 512 ГБ или 1 ТБ, а в выпуске середины 2017 года добавили опцию 128 ГБ.
Скорость чтения ~2000 МБ/с, записи ~1900 МБ/с. Решений для замены от сторонних производителей и каких либо переходников не существовало до сегодняшнего дня.

Итак представляем два новых адаптера(переходника) M.2 SSD NVMe на Apple SSD 22+34 pin от производителей SZNFHK и SINTECH,
которые позволяет заменить родной Apple SSD на более современный и ёмкий M.2 NVMe SSD накопитель(типа NGFF 2230,2240,2280) любого стороннего производителя без потери гарантии,
так как купить вышедший из стоя родной Apple SSD или нужного объёма для хранения на сегодняшний день экономически нецелесообразно.

Комплектация:

1.Переходник адаптер для установки M.2 SSD PCI-E NVME to Apple SSD 22+34 pin Macbook A1708 (2016-2017)
(КАЖДЫЙ ПЕРЕХОДНИК ПОСТАВЛЯЕТСЯ ПОЛНОСТЬЮ ПРОВЕРЕННЫЙ НА РАБОТОСПОСОБНОСТЬ,ЧТО СЭКОНОМИТ ВАШЕ ДРАГОЦЕННОЕ ВРЕМЯ,ДЕНЬГИ И НЕРВЫ!)

ВНИМАНИЕ! ДЛЯ ПРИОБРЕТЕНИЯ АДАПТЕРА ОТ ПРОИЗВОДИТЕЛЯ SINTECH ОЛХ ДОСТАВКОЙ ПИШИТЕ В ЛИЧНЫЕ СООБЩЕНИЯ ИЗМЕНЮ СТОИМОСТЬ,ПО УМОЛЧАНИЮ ОЛХ ДОСТАВКОЙ СТОИТ NFHK — 180грн.

В НАЛИЧИИ ДВА ВИДА:
1.Адаптер(переходник) M.2 SSD NVMe на Apple SSD 22+34 pin NFHK V.6 для SSD 2230,2240 — 180грн. ФОТО 5 И 6!(Распродажа старой 6-й ревизии иногда подпирающей нижнюю крышку)
2.Адаптер(переходник) M.2 SSD NVMe на Apple SSD 22+34 pin NFHK Ultra Slim VER:M02 для SSD 2230,2240,2280 — 260грн. ФОТО 3 И 4!(Новая универсальная Ultra Slim версия для всех видов SSD в том чисте 2280 и поддержкой обьема до 4ТВ.)

Совместимость:
Apple A1708 MacBook Pro Retina 13″ Space Gray,Silver(Non-Touch Bar) Конец 2016 г. — Середина 2017 г.

ВНИМАНИЕ! SATA и mSATA диски с разъемом M.2 не поддерживаются!

Незаменимый адаптер для модернизации Вашего Mac,позволит установить в Ваш MacBook новый современный SSD накопитель,
более емкий чем родной диск,так же выведет Вашего яблочного друга на совершенно новый уровень скорости в работе!

Новые, оригинал, прямые поставки от производителя, отличное проверенное временем качество, не режут скорость, поддержка SSD дисков PCIe 2. 0 и 3.0,
полностью надежное пассивное устройство без всяких контроллеров, гарантия, полная техподдержка, помощь в выборе SSD,отправка в день заказа Новой почтой,
после оплаты на карту, наложенным платежом только через ОЛХ доставку.

ВНИМАНИЕ! Бесплатная доставка от Укр. почты может занять от 7 до 10 дней!
Отправка Укр. почтой каждый день кроме воскресенья и понедельника!

Спасибо за просмотр!
Удачных покупок!
Мирного неба! Берегите себя и своих близких!

РЕШЕНО: адаптер для MacBook Pro A1708 SSD — MacBook Pro 13 дюймов, функциональные клавиши, конец 2016 г.

A1708 / EMC 2978 — выпущенный в октябре 2016 г., этот MacBook Pro начального уровня сохраняет традиционные функциональные клавиши (в отличие от OLED Touch Bar). Версия с функциональным ключом включает процессор Intel Core i5 и два порта Thunderbolt 3.

195 вопросов

Посмотреть все

Андерс Лаурсен

@айес

Рем: 321

8

9

Опубликовано: 30 мая 2018 г.

Опции

• Постоянная ссылка
• История
• Подписаться

Привет.

Кто-нибудь знает, где найти правильный адаптер для внутреннего SSD для MBP A1708.

Материнская плата повреждена водой, и необходимо сохранить некоторые файлы с жесткого диска.

Бест Андерс

Ответил!
Посмотреть ответ

У меня тоже есть эта проблема

Хороший вопрос?

Да
№

Оценка
3

Отмена

Выбранное решение

майер

@майер

Представитель: 679. 1k

MacHale Enterprises

3к

1к

2,6к

Опубликовано: 13 сентября 2019 г.

Опции

• Постоянная ссылка
• История

На сегодняшний день ни у кого из тех, кого я смог найти, нет внешнего корпуса для этой модели.

Вот единственное что нашел для восстановления данных

Набор инструментов для переноса данных клиентов Apple 076-00236 для MacBook Pro 2016-2017

Вот краткая информация:

https://9to5mac. com/2016/11/24/apple-spe…

Вот где можно купить:

https://www.ebay.com/itm/New-Apple-Custo…

Если вы не можете найти магазин с таким устройством, вы всегда можете его купить, используйте его. , затем попробуйте перепродать

Был ли этот ответ полезен?

Да
№

Оценка
3

Отменить

Дэн

@данж

Представитель: 461.3k

Самозанятый по контракту

35

306

965

Опубликовано: 30 мая 2018 г.

Опции

• Постоянная ссылка
• История

К сожалению, в настоящее время ни одна третья сторона не ;-{

Лучшее, что вы можете сделать, это найти друга с моделью Fn, чтобы поменять местами диски, чтобы вы могли затем скопировать данные на внешний диск.

Другой путь — пойти в Apple Store и посмотреть, может ли он вам помочь. Они могут попытаться убедить вас купить новую систему и заменить диски (если они не повреждены).

Был ли этот ответ полезен?

Да
№

Оценка
1

Отменить

ХауиБ

@ховиб

Рем: 13

2

1

Размещено: 13 мая 2022 г.

Опции

• Постоянная ссылка
• История

https://www.recoveryrus.com/product/macb…

Был ли этот ответ полезен?

Да
№

Оценка
1

Отменить

Анджело

@angelo68576

Реп: 1

CompuMan Ремонт компьютеров Mac и ПК

1

Опубликовано: 16 сент. 2020 г.

Опции

• Постоянная ссылка
• История

Облом, я в той же лодке, что и Андерс. Я не думаю, что решение Майерса применимо к A1708, потому что в нем есть карта PCIe NVMe SSD. Но я узнал кое-что очень полезное. Я знаю, что мне понадобится инструмент миграции для A1707 в будущем, и я уже понял, что мне нужны данные, но затем клиент нашел их в облаке, и это было хорошо. Тем не менее, все мои поиски адаптера для PCIe NVMe SSD не увенчались успехом.

Был ли этот ответ полезен?

Да
№

Оценка
0

Отменить

Appleремонтная мастерская

@applerepairshop

Rep: 237

Ремонтная мастерская Apple

8

5

Опубликовано: 2 декабря 2020 г.

Опции

• Постоянная ссылка
• История

Удивлен, что OWC еще ничего не сделал.

Но опять же, за последние несколько лет они как бы сбились с пути. Им потребовалась целая вечность, чтобы сделать корпус Thunderbolt SSD.

Был ли этот ответ полезен?

Да
№

Оценка
0

Отменить

Роберт Ли

@robertlee54745

Рем: 1

1

Опубликовано: 6 января 2023 г.

Опции

• Постоянная ссылка
• История

найден только вариант

https://www.recoveryrus.com/product/macb…

Был ли этот ответ полезен?

Да
№

Оценка
0

Отмена

РЕШЕНО: Адаптер для 2017 MBP SSD — MacBook Pro 13 дюймов Функциональные клавиши 2017

A1708/EMC 3164 — выпущенный в июне 2017 года, этот MacBook Pro начального уровня сохраняет свои традиционные функциональные клавиши (в отличие от OLED Touch Bar).

510 вопросов

Посмотреть все

Доминик Казенов

@dominiccazenove

Реп: 49

4

1

Опубликовано: 21 февраля 2019 г.

Опции

• Постоянная ссылка
• История
• Подписаться

У меня мертвый 13-дюймовый MacBook Pro 2017 года выпуска (функциональные клавиши), и мне нужно прочитать SSD, который я удалил. Есть ли адаптер для доступа к нему в другом месте? Я провел небольшое исследование и не могу найти никакой информации.

Спасибо.

Ответ получен!
Посмотреть ответ

У меня тоже есть эта проблема

Хороший вопрос?

Да
№

Оценка
4

Отмена

Выбранное решение

Доминик Казенов

@dominiccazenove

Рем: 49

4

1

Опубликовано: 19 мая 2021 г.

Опции

• Постоянная ссылка
• История

Когда-то давно я задавал этот вопрос — к счастью, теперь есть решение в виде адаптера от NFHK. Если кто-то еще пытается решить эту проблему, перейдите сюда для получения дополнительной информации: https://forums.macrumors.com/threads/fou…

Был ли этот ответ полезен?

Да
№

Оценка
0

Отмена

Самый полезный ответ

Дэн

@данж

Представитель: 461.3k

Самозанятый по контракту

35

306

965

Опубликовано: 21 февраля 2019 г.

Опции

• Постоянная ссылка
• История

К сожалению, дела пока НЕТ

Я бы связался с OWC, чтобы узнать, есть ли у них что-то в рукаве ;-}

В противном случае вам понадобится другая система MacBook Pro Fn, чтобы получить доступ к файлам.

Был ли этот ответ полезен?

Да
№

Оценка
3

Отменить

МоторМак

@мотормак

Рем: 36

Опубликовано: 24 мая 2020 г.

Опции

• Постоянная ссылка
• История

Я полагаю, что это диск, о котором говорит Доминик:

Это Gen 5, упомянутый выше, проприетарный SSD, который не имеет адаптеров или корпусов, которые я могу найти.

Между безопасной загрузкой, шифрованием и проприетарными дисками Apple, похоже, закрывает дверь для восстановления данных. Сбой диска или машины может привести к гибели всех данных без текущей резервной копии .

Коди Хендерсон из BeetsTech опубликовал выдающееся руководство по твердотельным накопителям Apple, в котором в нижней части списка находится ряд накопителей 5-го поколения: Полное руководство по фирменным твердотельным накопителям Apple

Был ли этот ответ полезен?

Да
№

Оценка
2

Отменить

Ян Страут

@xshawk

Рем: 47

3

Опубликовано: 21 февраля 2019 г.
