Интегрируем zigbee2mqtt на XIAOMI gateway hub

Входные данные

Xiaomi gateway DGNWG05LM на базе nxp imx6 процессора (подходят aqara этого поколения).Возможность получить root и установить openwrt (как это сделать).256 мб флеш и ОЗУ памяти.Zigbee модуль на базе nxp JN5169.Желание получить автономный шлюз с работающим zigbee, а не звонок и моргание светодиодами.

Европейская версия шлюза часто поставляется в комплекте Mi Smart sensor set (код DGNWG05LM). В MiHome добавить большинство устройств из китайского региона нельзя.

Предисловие

Шлюз от xiaomi/aqara — это уникальная железка с linux на борту. Спасибо всем ребятам из @xiaomi_gw_hack, которые достигли успехов, подготовили прошивку и реализовали поддержку всего железного на шлюзе от светодиодов и всех GPIO, до спрятанного модуля BLE в wifi-модуле. В особенности @lmahmutov, @Belokobylskiy, @alx2000y, @divanikus.

Как легковесное и доступное, в репозитории openwrt был запущен Domoticz с плагином zigate и это работало, но база поддерживаемых устройств и опыт использования меня привели к zigbee2mqtt.

Что нужно, чтобы использовать новый чип в zigbee2mqtt ?

zigbee2mqtt, iobroker.zigbee используют в качестве backend для связи и обработки команд библиотеку zigbee-herdsman.

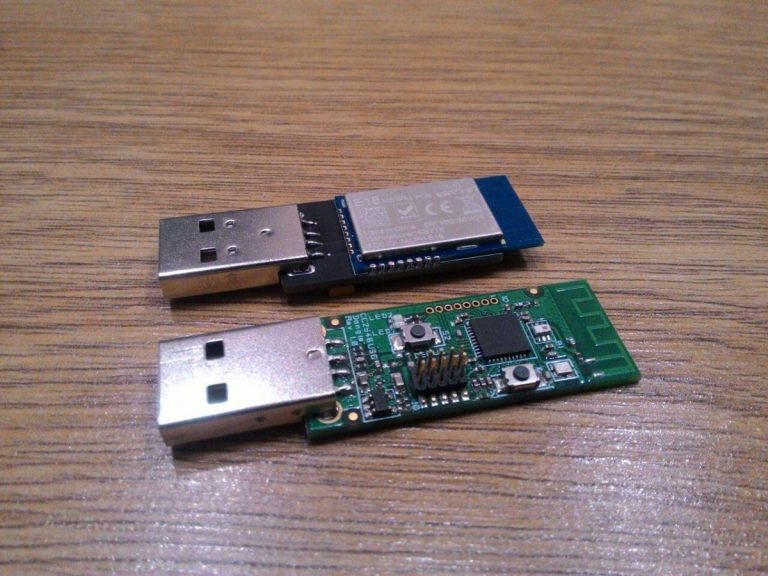

Раньше он назывался zigbee-shepherd и поддерживал только TI чипы, например, CC2531, после рефакторинга код стал более гибким и для добавления поддержки нового чипа нужно реализовать только адаптер, который будет отправлять и принимать пакеты в zigbee сеть по средствам общения с чипом.

Благодаря этому, zigbee2mqtt в экспериментальном режиме поддерживает

• ConBee II,

забегая вперёд, теперь и

Какую прошивку для zigbee модуля выбрать?

Разработка была начата с прошивки для адаптеров ZiGate, она основана на примере от производителя чипа NXP JN-AN-1216 Zigbee Node Control Bridge.

Базовый функционал адаптера был написан именно с прошивкой ZiGate, в прошлом году был добавлен raw режим. Он идеально подходил для целей общения с z2m, но здесь меня ждал самый большой подводный камень. Этот режим не использовался другими библиотеками в продакшене и, соответственно, не был протестирован, в результате я долгое время не мог понять причину нестабильности при работе со сложными устройствами. В одно и то же время и мы, и автор ZiGate дошли до того, что в raw режиме была утечка памяти и работа сдвинулась с мертвой точки.

После тестирования пользователями в zigbee2mqtt и iobroker было обнаружены еще несколько проблем при спаривании устройств, так как получить быструю обратную связь от разработчика ZiGate не получилось, мы попробовали запустить чистый пример от производителя чипа, добавив туда RAW режим и для совместимости с протоколом ZiGate LQI (силу сигнала).

Чистый пример от NXP запустился и не имел проблем с утечками памяти, и работал стабильнее в RAW режиме, необходимом для работы адаптера.

Сейчас я рекомендую именно ее, но и с прошивкой ZiGate может работать, если не произойдет утечка памяти. Исходные коды и собранные bin файлы для прошивки доступны на github.

Как разместить zigbee2mqtt на шлюзе, если у тебя всего 256 МБ?

Zigbee2mqtt — это приложение на node.js и с множеством зависимостей, стандартная установка на raspberry pi занимала 105 МБ, а ведь на шлюз нужно еще установить сам Node JS и неплохо, чтобы место еще осталось для node-red и доп ПО. В итоге в рекомендации по установке был добавлен флаг —production, он позволяет сократить размер установленного z2m до 38 МБ, но мне хотелось еще экономить место и время при установке, поэтому я решил подчистить от неиспользуемых файлов, и теперь z2m занимает всего 19 МБ (тестирую сборку все в один файл, файлы веб морды, тогда размер получается в пределах 10 МБ).

Был доработан Makefile из проекта nxhack/openwrt-node-packages для сборки оптимизированного пакета zigbee2mqtt на xiaomi шлюзе, а для удобной установки в одну команду был создан фид собранных пакетов. Добавив его, можно получить установленный zigbee2mqtt за одну команду и минуту времени.

Текущий статус

Адаптер уже готов и работает в режиме бета-тестирования, последние правки доступны в dev/edge версии (пакет node-zigbee2mqtt-dev).

Вы можете подключиться к тестированию или разработке адаптера, вопросы и предложения можно писать в issue на github.

• Часто используемые устройства, в тч. DIY с портала modkam, были протестированы.
• Работают группы и репорты.
• Базовая прошивка на 10-20 устройств, также тестируется прошивка с измененным количеством подключаемых устройств до 50-70 (успешно было подключено более 30 устройств).
• Скорость запуска z2m на шлюзе ~ 20 секунд.
• Прошивка работает с включенным логированием и debug.

Адаптер и прошивка находится в стадии бета-тестирования и доработки, будем рады всем, кто захочет помочь.

Чат в телеграм: @zigateAdapterZ2M

Как установить zigbee2mqtt на xiaomi шлюз?

opkg update opkg install node-zigbee2mqtt

Да да, все так просто, но для начала у вас должен стоять openwrt и подключен фид с собранными пакетами, об этом подробно расписано в инструкциях на сайте проекта.

PS: На шлюзе тестируется автономная связка из программ mosquitto — zigbee2mqtt — node-red, все автоматизации можно запускать внутри, независимо от доступности wi-fi сети, использовать динамик и подсветку шлюза для голосовых и световых оповещений.
