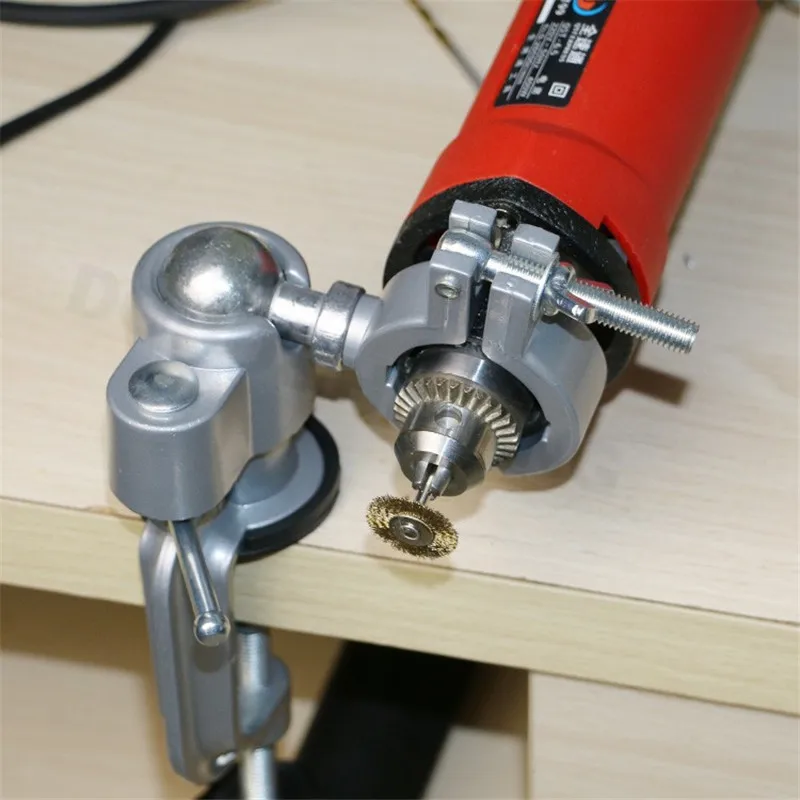

Зажим для дрели: Универсальный зажим Skrab для бормашин и дрели – купить за 1 200 ₽

admin | 13.06.2023 | Популярное | Комментариев нет

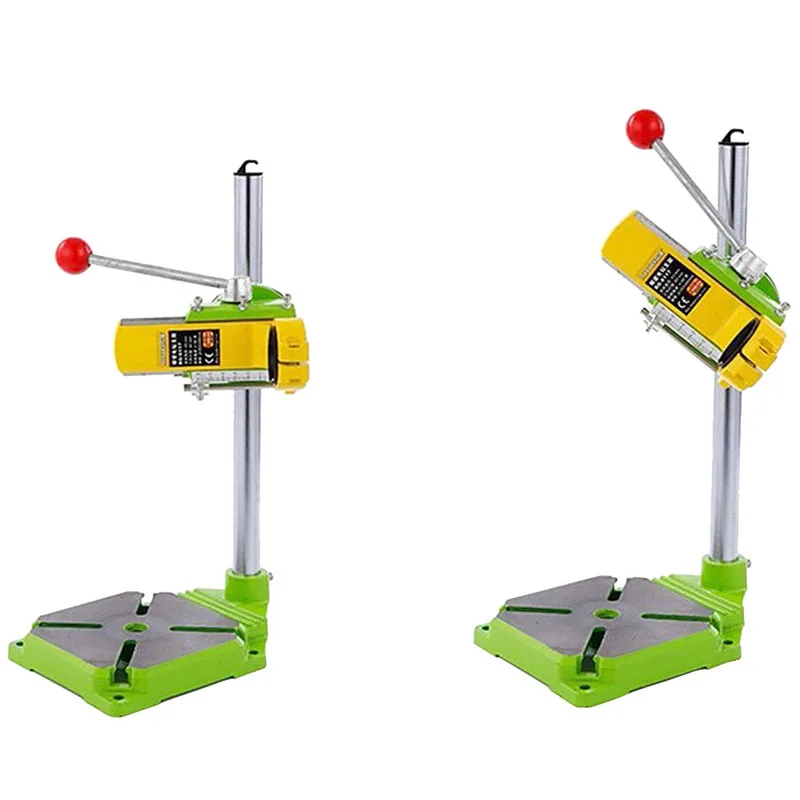

Стойка для дрели ТУНДРА, винтовой зажим, поворотный шарнир 360, d42 мм, длина 245 мм

Стойка для дрели ТУНДРА, винтовой зажим, поворотный шарнир 360, d42 мм, длина 245 мм

  • Главная
  • О магазине
  • Доставка
  • Контакты
  • Бижутерия
  • Канцтовары
  • Посуда
  • Спорт и туризм
  • Хозтовары
  • Швейная галантерея
  • Мебель
  • Игрушки
  • Творчество
  • Книги
  • Сувениры
  • Праздники
  • Текстиль
  • Одежда и обувь
  • Авто и мото
  • Летние товары
  • Сад и огород
  • Баня и сауна
  • Детские товары
  • Зоотовары
  • Строительство и ремонт
  • Интерьер
  • Аксессуары
  • Красота и здоровье
  • Бытовая техника и электроника
  • Собственное производство
  • Оборудование для бизнеса и производства
  • Освещение
  • Упаковка
  • Товары с любимыми героями
  • Наша разработка

Связаться с нами

Дюссельдорф

О товаре

  • Страна производитель:
    Китай
  • Торговая марка:
    TUNDRA
  • Артикул:
    9127559
  • Мин. кол-во для заказа:
    1
  • Диаметр зажимного отверстия, мм:
    42
  • Вид:
    стойка
  • Назначение:
    дрель
  • Наличие:
    нет в наличии

Все характеристики

987
RUB
P

649 p*
*при покупке от 16 шт.

нет в наличии

Описание и характеристики

Доставка и оплата

  • Страна производитель
    Китай
  • Торговая марка
    TUNDRA
  • Артикул
    9127559
  • Мин. кол-во для заказа
    1
  • Диаметр зажимного отверстия, мм
    42
  • Вид
    стойка
  • Назначение
    дрель
  • Длина упаковки
    26.5
  • Высота упаковки
    5.5
  • Ширина упаковки
    8. 5
  • Объем упаковки, куб. дм
    1.239
  • Объем продукта, л
    1.4784
  • Объем бокса, л
    73.92
  • Вес, г
    520
  • Материал
    Металл, пластик, резина
  • Количество в упаковке
    1
  • Тип индивидуальной упаковки
    коробка

Передача в доставку до
06. 05.2023

(Ваш заказ будет отправлен в течение 5 рабочих дней после оплаты).

Стоимость доставки оплачивается при получении заказа.

Мы принимаем к оплате

Доставка в

Дюссельдорф

Популярное

Таль цепная ТУНДРА, 1 тонна, высота 2.5 метра

4934 p

Кирка ТУНДРА, кованая, деревянная рукоятка 380 мм, 500 г

861 p

Кисть радиаторная ТУНДРА, натуральная щетина, деревянная рукоятка, 1.5″, 38 мм

96 p

Лебедка рычажная ТУНДРА, двойное храповое колесо, тяга 2 т (подъем 0.8 т), трос 2 метра

1852 p

Диск пильный по дереву ТУНДРА, стандартный рез, 150 х 32 мм (кольца на 22,20,16), 36 зубьев

359 p

Рулетка ТУНДРА, обрезиненный корпус, 10 м х 25 мм

622 p

Угольник цельнометаллический ТУНДРА, 600 х 400 мм

506 p

Степлер мебельный ТУНДРА, регулируемый, металлический корпус, тип скоб 53, 4 — 14 мм

911 p

Чашка алмазная зачистная ТУНДРА, TURBO, 125 мм

928 p

Кусторез, 18,8″ (48 см), с пластиковыми ручками

743 p

Патрон для дрели (быстрозажимной, ключевой): как снять, заменить, разобрать

  1. Основные виды патронов для дрели
  2. Конструкция и особенности зубчато-венцового патрона
  3. Как снять патрон с резьбовым соединением
  4. Замена и разборка патрона на дрели


Среди домашних мастеров наиболее распространены патроны для дрели двух видов — ключевые (зубчато-венцовые) и быстрозажимные (БЗП). Особенности эксплуатации именно этих патронов мы попробуем разобрать в данной статье и всесторонне осветить все основные нюансы и сложности работы с ними.


Наиболее распространенными для бытовых дрелей и шуруповертов являются зубчато-венцовые и быстрозажимные патроны


Основные виды патронов для дрели

По своей конструкции зажимы для дрели делятся на два основных типа:

  • зубчато-венцовый патрон, зажим хвостовика инструмента в котором осуществляется при помощи специального ключа;

  • быстрозажимной патрон для дрели (БЗП), в котором зажимная гильза приводится в действие посредством ее ручного вращения.

Разновидности патронов для дрели

Зажимные кулачковые патроны, устанавливаемые на современные дрели, позволяют надежно фиксировать инструмент, диаметр хвостовика которого находится в интервале 1–25 мм. Устройства данного типа практически лишены недостатков, наиболее значимым из которых является их достаточно высокая стоимость.

Наиболее популярным типом зажимного устройства, устанавливаемого на современные модели дрелей, является патрон быстрозажимной (БЗП). Чтобы зафиксировать инструмент в зажимном патроне категории БЗП, достаточно всего нескольких секунд, при этом нет необходимости применять специальный ключ. Зажим хвостовика инструмента осуществляется за счет ручного вращения регулировочной гильзы, на внешнюю поверхность которой нанесено рифление, облегчающее выполнение данной процедуры. Чтобы регулировать механическое воздействие, создаваемое на хвостовик инструмента, в зажиме данного типа предусмотрено специальное блокировочное устройство.

Для фиксации сверла одной рукой придерживают нижнюю муфту, а другой затягивают верхнюю муфту по часовой стрелке



К наиболее значимым недостаткам БЗП следует отнести то, что в тех случаях, когда элементы его механизма изнашиваются, он недостаточно надежно фиксирует хвостовики сверл большого диаметра. Это приводит к проворачиванию инструмента в процессе работы.

По сравнению с зажимными устройствами категории БЗП, зубчато-венцовые патроны для оснащения дрели обеспечивают надежную фиксацию инструмента в любой ситуации. Пользователи, которым приходится часто работать с электрическими дрелями, отдают предпочтение зажимным патронам именно данного типа. Единственным значимым недостатком таких устройств является то, что ключ, при помощи которого они приводятся в действие, достаточно легко потерять. Между тем возникновения такой проблемы можно легко избежать, если сразу после приобретения дрели зафиксировать ключ на проводе устройства при помощи изоляционной ленты или обычной веревки.


Диаметр хвостовика насадки, зажимаемой в мини-патроне, зависит от калибра цанги


Большой популярностью пользуется и патрон для мини-дрели, устанавливаемый на компактные сверлильные устройства. Последние активно используются мастерами ювелирного дела. Мини-патрон относится к категории быстрозажимных патронов для шуруповерта или легкой дрели. Такой маленький патрон, изготавливаемый преимущественно из латуни, используют для фиксации инструментов, диаметр хвостовика которых находится в интервале 0,1–4,5 мм.



Конструкция и особенности зубчато-венцового патрона


Классический патрон для дрели относится к зажимным устройствам цангового или кулачкового типа. В них можно зажимать не только различные инструменты с круглым хвостовиком, но и заготовки цилиндрической формы для их дальнейшей обработки. Основными элементами конструкции зажимных кулачковых патронов являются:

  • корпус цилиндрической формы;

  • регулировочное кольцо или гильза, вращающиеся на внешней поверхности корпуса;

  • кулачковый механизм или цанга, установленные во внутренней части корпуса устройства.

Конструкция кулачкового (зубчато-венцового) патрона с ключом

В свою очередь цанговый механизм, элементы которого изготавливаются из закаленной стали, состоит из трех абсолютно одинаковых кулачков, которые при вращении регулировочного кольца или гильзы одновременно приближаются друг к другу, тем самым обеспечивая надежный зажим хвостовика инструмента. В первых моделях патронов для механических дрелей кулачки цанги сходились за счет вращения регулировочного колеса, сейчас для этого используется регулировочная гильза.

Одной стороной патроны для дрели устанавливаются на вал используемого оборудования, а с другой в них вставляется инструмент, при помощи которого будет выполняться обработка. Зажимные кулачковые патроны используются преимущественно для фиксации в них следующих инструментов:

  • сверл;

  • фрез;

  • метчиков с хвостовиками небольшого диаметра.

Кулачковый патрон дрели предназначен для зажима насадок с цилиндрическим или шестигранным хвостовиком



Как снять патрон с резьбовым соединением

Вопрос о том, как снять патрон с дрели, который фиксируется на ней при помощи резьбового соединения, возникает у домашних мастеров достаточно часто. Снимать такой зажим надо с учетом того, что он установлен при помощи нестандартной левой резьбы.

Резьбовой элемент зажимного устройства находится в его внутренней части, поэтому необходимо сначала максимально раздвинуть зажимные кулачки, что обеспечит доступ к фиксирующему винту, который откручивается при помощи обычной крестовой отвертки. В дрелях без такого винта патрон просто скручивается с их вала без проведения вышеописанных подготовительных работ.

Головка фиксирующего винта может быть крестообразной, с прямым шлицом, под шестигранник или даже «звездочкой»





Винт с левой резьбой, при помощи которого на дрели фиксируется резьбовой патрон, может со временем изнашиваться. Чтобы восстановить надежность такого соединения, можно выполнить следующие действия:

  • вставить крестовую отвертку в головку винта патрона на дрели;

  • легкими ударами молотка углубить винт в резьбовое отверстие.

Такие действия не нанесут вреда крепежному узлу дрели, но позволят фиксировать на ней зажимное устройство более точно и надежно.

Замена патрона резьбового типа на дрели может быть выполнена и при помощи ключа на 14, что значительно облегчает данный процесс. Чтобы не совершить ошибок, когда вы соберетесь разбирать патрон данного типа, можно предварительно познакомиться с теоретическим материалом на данную тему и просмотреть соответствующее видео.





Замена и разборка патрона на дрели

В вопросе о том, как заменить износившийся патрон на дрели, нет ничего сложного. Для этого достаточно приобрести соответствующее зажимное устройство, снять с дрели старое и установить на нее новое. При этом следует иметь в виду, что как на обычную, так и на минидрель могут устанавливаться патроны двух типов:

  • с конусным соединением;

  • с резьбой.

Патроны, для установки на дрель которых используется резьба, снимаются и фиксируются по вышеописанной схеме. При замене такого устройства мало знать, что оно является резьбовым, важно также учитывать маркировку, которая в обязательном порядке на него нанесена. Маркироваться такие зажимные патроны могут следующим образом:

  • 1,5–13 М12х1,25;

  • 1,5–13 1/2 – 20UNF.

Маркировка резьбового патрона

Интервал 1,5–13, присутствующий в данных обозначения, указывает на минимальный и максимальный диаметры устанавливаемого режущего инструмента. Правила замены патрона на дрели предполагают, что новое зажимное устройство должно иметь маркировку, полностью идентичную обозначению старого.

С вопросом о том, как заменить конусный патрон на дрели, все обстоит несколько проще. На устройства данного типа также может быть нанесена различная маркировка, а именно:

  • В10;

  • В12;

  • В16;

  • В18.

Маркировка патрона с конусом Морзе



Чтобы заменить на дрели патрон данного типа, необходимо просто подобрать зажимное устройство с соответствующей маркировкой и вставить его посадочную часть в конусное отверстие сверлильного оборудования. Ориентироваться в такой маркировке достаточно просто: буква «В» означает, что это патрон именно конусного типа, а цифра указывает на диаметр нижней части посадочного отверстия.

Снятие с дрели патрона конусного типа выполняется так же просто, как и его установка. Для того чтобы выполнить такую процедуру, необходимо просто выбить зажимное устройство из посадочного отверстия дрели, для чего используется обычный молоток. С подробностями установки и снятия конусного патрона электрической дрели также можно познакомиться, просмотрев соответствующее видео.

На советских дрелях патрон с конусным креплением просто выбивался, конструкция редуктора позволяла подобные грубости. Для снятия патрона современных моделей нужно использовать съемники или специальные приспособления

Как разобрать патрон шуруповерта или дрели? Такую процедуру необходимо периодически выполнять для технического обслуживания устройства (чистки и смазки всех его внутренних элементов), а также его мелкого ремонта. Это позволяет значительно продлить срок службы патрона.

При разборке патрона следует учитывать, к какому типу он относится. Ориентируясь на инструкции или видео, надо выполнять все действия по разборке такого устройства максимально аккуратно, чтобы не повредить его составные элементы. После того как все процедуры по техническому обслуживанию или ремонту элементов патрона для дрели выполнены, следует выполнить его сборку в обратной последовательности.


Если конструктивные элементы сильно изношены и восстановить их не представляется возможным, лучше заменить весь механизм, что обойдется значительно дешевле, чем его ремонт.



Зажим для сверлильного станка

Зажим для сверлильного станка

Зажим для сверлильного станка Lewin

Это очень серьезное запатентованное предохранительное устройство. Это устранит выбоины от вашей руки и летящие куски материала. Для вас, любителей домашних игр и воинов выходного дня, просто подумайте, чего стоит поездка в отделение неотложной помощи из-за швов на руке. При производственном сверлении это устраняет необходимость постоянного зажима и разжима сверления.

Предварительно нагружен на 60 фунтов. нисходящего давления. Каждый дополнительный дюйм добавляет не менее 60 фунтов. более. Попробуйте так сильно надавить рукой. Его очень легко настроить и установить. Просто убедитесь, что ножка зажима находится немного ниже сверла, и плотно зафиксируйте ее. Есть два отверстия, так что вы можете просверлить 2-дюймовый квадрат или использовать другое отверстие для сверления до 4-дюймового диаметра. в одну сторону для еще большего диаметра. Сам блок зажимается на пиноли сверлильного станка и перемещается вверх и вниз вместе со сверлом. Он идеально подходит для установок, требующих мгновенного сверления. Я рекомендую покрыть стол сверлильного станка фанерой толщиной 3/4 дюйма или древесно-стружечной плитой, чтобы защитить стальной стол и сверла. Это также увеличивает трение, что улучшает сцепление.

Крепится практически к любому сверлильному станку.

Эффективно удерживает работу во время ее выполнения
просверлено. Даже для бурения вне кромки.

Струбцина сверлильного станка Lewin может использоваться во многих различных
Конфигурации, как показано ниже.

Зажим используется для удержания небольших тисков
который, в свою очередь, держит небольшой кусок стали, который сверлится.

Лапка повернута на 180 градусов так, что
можно использовать бит большего размера. Это 3,5″
кольцевая пила.

В этой конфигурации приспособление закреплено
стол сверлильного станка, чтобы точно
можно быстро добиться объемного бурения.

Все это продается всего за $85.00

См. ниже

Инструкции

Первое: прикрепите зажим Lewin Drill Press к пиноли вашего сверлильного станка.

Во-вторых: выберите, какое отверстие вам нужно. Это зависит от размера сверла и размера материала, который вы собираетесь сверлить.

В-третьих: установите высоту зажима сверлильного станка Lewin чуть ниже сверла. Это гарантирует, что зажим для сверлильного станка Lewin начнет работу раньше, чем сверло. Обязательно затяните круглую гайку с накаткой, чтобы зафиксировать ножку. Это удерживает его от вращения.



Чтобы увеличить начальное давление сверления, затяните верхнюю ручку.

Вот и все. Удачного бурения.

Зажим для сверлильного станка Lewin теперь можно приобрести в Custom Wood Design (это я, Говард Левин). Пожалуйста, позвоните по номеру 310-679-2485 для получения информации и цен .

или Используйте PayPal. Для международной доставки, пожалуйста, позвоните или напишите по электронной почте для расценок.

Дом









Зажим для электродрели | ЗЕМЛЯНЫЙ ЧЕЛОВЕК

    org/BreadcrumbList»>

  • МИСУМИ Главная>
  • Инструменты и аксессуары>
  • Станки>
  • Приспособления для обработки и приспособления>
  • Тиски>
  • Зажимы>
  • Зажим для электродрели

EARTH MAN

EARTH MAN

• Код JAN: 4907052379398
• Содержимое набора: кольцевой / шестигранный ключ φ38 мм
• Размер упаковки (мм): h376×W110×D75
• Масса ( г): 459
• Заявление : Крепление электродрели к рабочему столу и другим поверхностям (максимальная толщина: 50 мм)

Номер детали
1304755
Номер детали Скидка за объем Количество дней до отгрузки

4 дня

Загрузка. ..

Основная информация

Код января 4907052379398 Комплект содержимого Накидной / шестигранный ключ Ø38 мм Размер упаковки (мм) в376×Ш110×Г75
Масса (г) 459 Заявка Крепление электродрели к рабочему столу и другим поверхностям (максимальная толщина: 50 мм) Особенность Обеспечивает безопасную и эффективную работу при использовании гибких валов и шлифовальных кругов с валом. Простая установка, требующая всего одного нажатия, а угол можно отрегулировать по своему усмотрению.
Спецификация Монтажная втулка: φ43 или φ38 мм (коническое сверло не может быть установлено.
