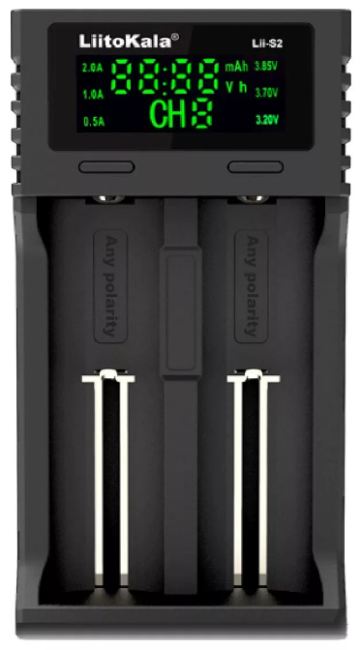

Зарядное устройство LiitoKala Lii-S2 | Зарядные устройства LiitoKala

Это инновационное, интеллектуальное, двухканальное зарядное устройство с автоматическим определением полярности и регулируемым током заряда. Позволяет заряжать литий-ионные, литий-фосфатные аккумуляторы, а также никель-металлгидридные и никель-кадмиевые аккумуляторы.

Характеристики зарядного устройства LiitoKala Lii-S2

1. DC вход: 5V/2A
2. Выходное напряжение: 4.2V постоянного тока для Li-ion 3,7 V; 4.35V для Li-Ion 3,85 V; 3.65V для LiFePO4; 1.48V для NiMH/Ni-Cd
3. Ток заряда: Li-ion/LiFePO4 2000mA для 1 аккумулятора (только в одном слоте), 1000mA для 2х аккумуляторов, 500mA для 2х аккумуляторов. Для аккумуляторов NiMH/NiCd: 500mA.
4. Поддерживаемые аккумуляторы Ni-MH, NiCd: AA, AAA, C, SC.
5. Поддерживаемые аккумуляторы Li-ion, LiFePO4: 18650, 18490, 18350, 17670, 17500, 16340 (RCR123), 14500, 10440.
6. Ток в режиме ожидания: <15mA.
7. Размер: 118мм (Длина) x 63мм (Ширина) x 30мм (Высота)
8. Вес: 125гр.

Возможности

1. Два независимых канала.
2. Автоматическое определение полярности аккумуляторов.
3. Три варианта зарядного тока: 500mA / 1000mA / 2000mA.
4. Автоматически определяет аккумуляторы NiMh и Li-ion. Для аккумуляторов LiFePO4 и 3.85V Li-ion необходимо выбрать режим вручную.
5. Заряжает аккумуляторы Ni-MH, NiCd:  AA, AAA, C, SC.
6. Li-ion, LiFePO4: 18650, 18490, 18350, 17670, 17500, 16340 (RCR123), 14500, 10440.
7. Цифровой дисплей, на котором отображается тип аккумулятора, напряжение аккумулятора, его накопленная емкость, время и ток заряда.
8. После полного заряда аккумуляторов заряд прекращается автоматически.
9. Режим CHARGE с выбором тока заряда.
10. Работает от источника тока 5V/2А подключаемого к разъему Micro USB.
11. Активация полностью разряженных аккумуляторов.
12. Имеет защиту от короткого замыкания, перезаряда и перегрева аккумуляторов, неправильной установки.
13. Обнаружение неисправных аккумуляторов, на экране появляется надпись “NULL”.

Режимы LiitoKala Lii-S2

Режим CHARGE

Поместите аккумуляторы, полярность аккумулятора можно не соблюдать, прибор оснащен функцией автоматического определения полярности. В течение 5 секунд после установки аккумулятора устройство определит его тип Ni-MH или Li-ion и начнет заряд. Для каждого канала имеется своя кнопка управления ”MODE”. Уточните в течение 5 секунд тип аккумулятора Li-ion: LiFePO4 или Li-ion 4,35V, так как автоматически для Li-ion всегда устанавливается заряд до 4,2V. Для уточнения, нажимая кнопку над каналом, выберите нужное значение LiFePO4 3,20V, Li-ion 3,80V или Li-ion 3,70V. В процессе заряда на дисплее отображается канал, тип аккумулятора, время, напряжение аккумулятора, его накопленная емкость и ток заряда. Когда аккумулятор будет полностью заряжен, появится надпись “FULL”. Нажимая и удерживая кнопку “MODE ” в течение 3х секунд можно выбрать ток заряда: 2000mA для Li-Ion 1 аккумулятора только в одном слоте, 1000mA для 2х аккумуляторов, 500mA для 2х аккумуляторов. Для NiMH/NiCd: 500мА. Если не изменить силу тока, автоматически начнется заряд силой тока 500mA.

Предупреждение

1. Это зарядное устройство предназначено только для цилиндрических Li-ion (3.7V, 3.8V), LiFePO4 и NiMH/NiCd аккумуляторов.
2. Перед началом эксплуатации данного зарядного устройства внимательно прочтите инструкцию. Не превышайте зарядные токи, рекомендованные для аккумуляторов.
3. Рекомендованный блок питания 5V/2А.
4. Небольшой нагрев зарядного устройства в процессе заряда это нормально.
5. Не забывайте выключать блок питания из розетки питающей сети и извлекать аккумуляторы из зарядного устройства, если вы им не пользуетесь.
6. Для использования только внутри помещений.

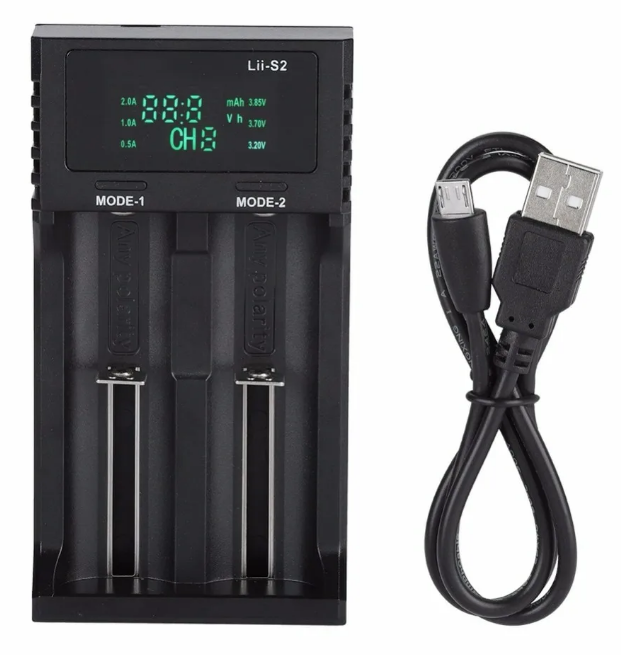

Комплект поставки

• Зарядное устройство LiitoKala Lii-S2.
• Кабель USB.
• Инструкция.

Гарантия

6 месяцев.

без преувеличения одно из лучших для дома / Зарядки, пауэрбанки, провода и переходники / iXBT Live

Добрый день уважаемые читатели! Сегодня на обзоре одно из лучших зарядных устройств для домашнего использования, которое умеет заряжать практически все типы аккумуляторов (Li-Ion и NiMH). Встречайте, Liitokala Lii-S1 с наглядным дисплеем, возможностью выбора типа аккумуляторов и тока заряда. Стоит такая зарядка сущие копейки, а по функционалу и надежности опережает даже некоторые бренды, стоимостью гораздо выше. Обзор пользовательский, поэтому заранее прошу меня простить, если какие-то моменты упустил.

Характеристики:

Упаковка и комплектация:

Зарядное устройство Liitokala Lii-S1 поставляется в небольшой красочной коробке:

Купить можно ЗДЕСЬ или ЗДЕСЬ

С обратной стороны коробки указаны основные характеристики:

Как и у брендов, зарядка помещена в антистатический пакетик, все как положено:

Комплект небогатый, но за такую низкую стоимость это лишь придирки:

Инструкция на китайском и английском языках. Основные параметры заряда, ток отсечки и капельный заряд следующие:

Из второстепенных, но не менее важных параметров являются корректный алгоритм заряда, поддержка разряженных до нуля аккумуляторов, защита от переполюсовки, перезаряда и короткого замыкания:

Основное преимущество перед прошлой версией Lii-100 – поддержка современных аккумуляторов 20700 (21700) и наличие цифрового дисплея. При этом зарядное устройство лишилось поддержки режима «Внешний аккумулятор», он же PowerBank.

Питание:

Сетевого блока питания в комплекте нет. Но это не беда, потому как подойдут любые источники с USB-выходом: сетевые зарядки, внешние аккумуляторы, USB-порты компьютера и прочее. В комплекте есть только хороший USB-кабель длиной 0,5м:

Если есть желание, можно приобрести сетевой блок питания Liitokala с честным выходом 5В/1А:

Ссылка на адаптер здесь

Устройство:

Зарядное устройство выполнено в пластиковом корпусе:

Качество изготовления очень хорошее. Отсутствуют скрипы, пластик абсолютно не пахнет, что зачастую бывает у откровенного китайского хлама. Она представляет собой универсальную однослотовую зарядку с ползунковым контактам, что обеспечивает поддержку практически всех форматов:

Заеданий и противных скрипов ползунка нет. Если вдруг появятся – всегда можно смазать пружинку не разбирая само устройство. Сама пружинка достаточно мягкая, зубочистку не ломает, но аккумуляторы поджимает хорошо:

Зарядное устройство имеет всего один разъем microUSB для подключения любого источника питания с напряжением 5В:

При наличии «прямых» рук можно подключать к лабораторным блокам питания.

Кнопка управления «Mode» тоже одна:

Благодаря простому интерфейсу управления, разобраться с управлением сможет даже ребенок. Главное преимущество этой модели – конечно же, наглядный дисплей с очень хорошими углами обзора:

При отсутствии аккумулятора в слоте на дисплее отображается «Null»:

По окончании заряда загорается «Full»:

Коротким нажатием кнопки «Mode» можно переключать показания напряжения и зарядного тока:

Выбор тока заряда осуществляется длительным удержанием около 2 секунд. Доступен ток заряда 0,5А для аккумуляторов небольшой емкости, в частности для NiMH формата ААА или АА:

А также ток 1А для емких аккумуляторов:

Конечно, по современным меркам ток заряда в 1А маловат, особенно для формата 21700, но и цена на зарядку очень низкая. Нельзя не отметить и наличие защиты от переполюсовки, что особенно пригодится тем, кто планирует ее в качестве подарка «неподготовленным» людям:

Управление:

Управление зарядным устройством очень простое, поэтому она подойдет людям всех возрастов.

При установке аккумулятора, пока мигают индикаторы:

• короткое нажатие кнопки «Mode» — переключение типа лития (3,65В / 4,2В / 4,35В)
• долгое нажатие (2 секунды) кнопки «Mode» — переключение тока заряда (0,5А / 1А)

При заряде аккумулятора:

• короткое нажатие кнопки «Mode» — переключение между отображением тока и напряжения
• долгое нажатие (2 секунды) кнопки «Mode» — переключение тока заряда (0,5А / 1А)

Литиевые аккумуляторы заряжаются по алгоритму CC/CV, ток отсечки составляет 100мА. Поддерживаются 3 типа лития: LiFe (литий-феррофосфат) с зарядом до 3,65В, обычный литий до 4,2В и высоковольтный с пределом заряда 4,35В. NiMH/NiCd аккумуляторы заряжаются по своему стандартному алгоритму с отслеживанием «дельты», далее поддержка «капельным» зарядом 15мА. В отличие от гораздо более дорогих зарядок Nitecore, эта зарядка никелевые аккумуляторы «не кипятит» и корректно высчитывает дельту. ЗУ само определяет напряжение, поэтому для заряда таких аккумуляторов требуется установить только ток заряда. Памяти режимов нет, зарядное устройство всегда стартует с током заряда 0,5А.

Тесты:

Для проверки тока заряда воспользуемся так называемым «зарядным доктором». Я заказал тестер от RD UM25C, купить можно здесь

Пока воспользуюсь другой, более простой моделью. При установке тока 0,5А, зарядное устройство потребляет примерно столько же:

Из-за понижающего модуля (5В -> 1,5/4,2В) ток заряда на входе будет немного меньше.

При установке тока 1А зарядка потребляет 0,97А:

Напряжение отображается точно:

Для контроля я использовал токовые клещи (мультиметр) UNI-T U210E (самые точные в серии). Приобрести их можно здесь

По окончании заряда напряжение на банке составило 4,205В. Отличный результат!

NiMH аккумуляторы также корректно заряжает:

Следует помнить, что для «малышек» ААА не следует ставить ток 1А.

Ссылки на обозреваемые предметы:

Купить зарядку Liitokala Lii-S1 или Lii-S2 можно ЗДЕСЬ или ЗДЕСЬ

Токовые клещи UNI-T UT210E приобрести можно здесь

Не забывайте про купоны AliExpress

Давайте подведем итоги

Вся серия этих зарядок – просто бомба и серьезный удар брендам, которые предлагают аналогичный, а порой и гораздо более скромный функционал за более высокую стоимость. Liitokala Lii-100 была хороша (может сделаю сравнение), продолжение в лице Lii-S1 – еще лучше. Стоит совсем недорого, умеет заряжать все током на выбор, есть наглядный дисплей. Не забывайте, что есть еще двухслотовая версия Liitokala Lii-S2 на два независимых слота с аналогичных функционалом. Могу смело порекомендовать их к покупке!

LiitoKala Lii-S2 Зарядное устройство с автоматическим определением полярности. Руководство пользователя.

LiitoKala Lii-S2. Зарядное устройство с автоматическим определением полярности.

Руководство пользователя.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ. Он может определять полярность батареи, тип батареи и автоматически заряжать батарею при выбранном зарядном токе. Встроенный цифровой индикатор трубки для отображения состояния зарядки в режиме реального времени

Особенности:

• Независимая система зарядки и управления с двумя слотами, входной порт Micro USB DC 5V
• Автоматическое определение полярности батареи (любая полярность)
• Выбор тока зарядки 500мА/1000мА/2000мА для литиевых батарей Li-Ion и Ni-MH аккумулятор автоматически
  Выберите вручную коротким нажатием кнопки режима для аккумулятора IMR (3,85 В Li-ion) и аккумулятора LiFePO4 (3,2 В)
• Функция активации для аккумулятора 0 В защиты PCM.
• Невозможно зарядить батарею с напряжением 0,0≤U<0,2 В для NiMH/Cd и 1,6≤U<2,2 В для Li-Ion
•  Защита от перезарядки и чрезмерной разрядки
•  Определить неисправную/дефектную батарею напряжение и ток

Инструкция по эксплуатации:

• Имеется кнопка «РЕЖИМ» отдельно для каждого канала, выбирающая типы батарей, ток зарядки и отслеживание состояния зарядки
• Нажмите и удерживайте кнопку «РЕЖИМ» в течение 3 секунд, чтобы изменить ток зарядки для литиевых аккумуляторов можно в любой момент изменить зарядный ток
• Коротко нажмите кнопку «MODE», чтобы изменить тип зарядки литиевых батарей. Если настройка не задана, по умолчанию автоматически устанавливается Ni-MH аккумулятор 1,2 В или литий-ионный аккумулятор 3,7 В. Вам необходимо изменить режим для литий-ионного аккумулятора 3,85 В и аккумулятора LiFePO4 3,2 В
• Аккумулятор начинает заряжаться через 5 секунд после ваших настроек
• Подключите входной порт 5 В с помощью кабеля USB, вставив аккумулятор, затем цифровой индикатор напряжение с мигающей буквой «V» (начинается зарядка). Когда батарея не вставлена ​​или вставлена ​​неисправная батарея, зарядное устройство не будет реагировать, показывая «ноль»; Когда батарея полностью заряжена, отображается «Full»
• Он может отображать напряжение батареи, ток заряда, время и емкость при коротком нажатии кнопки «MODE» в любой момент во время зарядки

Технические характеристики

• Вход: Micro USB DC 5V/2A (мин.)
• Выход напряжение: 4,2 В постоянного тока 2000 мА*1 шт.; 500 мА/ 1000 мА*2 шт. для Li-Ion
  DC 4,35 В 2000 мА*1 шт. ; 500 мА/ 1000 мА*2 шт. для ИМР
  постоянного тока 3,65 В 2000 мА*1 шт.; 500 мА/ 1000 мА*2 шт. для LeFePO4
  1,48 В пост. тока 500 мА для NiMH/NI-Cd
• Зарядка постоянным напряжением с током отсечки менее 100 мА
• Вспомогательный ток: не более 15 мА

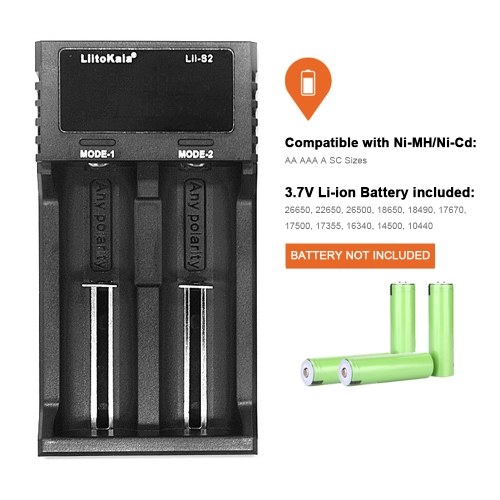

Совместимо для батарей:

• Li-Ion / IMR / LifePO4: 26650,20700,18650, 18490, 17700, 17500, 16340 (RCR123), 145440, 17700, 17500, 16340 (RCR123), 145440, 17444013, 144440, 1744401300, 17500, 17500, 16340 (RCR123), 14490, 17700, 17500, 16340 (RCR123), 14490, 17700, 17500, 16340 (RCR123), 14490, 17700, 17500, 16340.
• Ni-MH/Cd: размер AA, AAA, A, SC, C

Размер (мм)/вес (граммы):

• Длина 118 мм x ширина 63 мм x высота 30 мм (зарядное устройство
• 4 80 грамм) ) + 17 грамм (кабель USB) входит в комплект поставки

Узнать больше об этом руководстве и загрузить PDF:

Документы/ресурсы

8 августа 2021 г. 8 августа 2021 г. опубликовал Inliitokalatags: LII-S2 Обнаружение Auto-Polarity Detect Charger, Liitokala

New Lititokala Lii-500 PD4 PL4 402 202 S1 S2 Charger для 18650 26650 21700 AAAAaaaaa.7. Литиевая батарея NiMH 3,2 В/1,2 В – BIMPNEAGA

Liitokala Lii-PD4 Chargerx1

AC Cable x1

Manual x1

Cautions:

1. Th is charger can charge all cylind Rical Перезаряжаемый батареи 3,7 В Li-Ion , 3,8 В IMR, 1,2V NI-MH/CD, 3,2VLIFEPO ₄

2. 2. 2. ИСПОЛЬЗОВАНИЕ ИСПОЛЬЗОВАНИЕ ИСПОЛЬЗОВАНИЕ ИСПОЛЬЗОВАНИЕ ИСПОЛЬЗОВАНИЕ ИСПОЛЬЗОВАНИЕ ИСПОЛЬЗОВАНИЕ ИСПОЛЬЗОВАНИЕ ИСПОЛЬЗОВАНИЕ И СПЕЦИАЛЬНЫЕ ИСПОЛЬЗОВАНИЕ И СПЕЦИАЛЬНЫЕ ИСПОЛЬЗОВАНИЕ И ВСЕГО ИСПЫТАНИЕ. Обратите внимание на рекомендуемый ток заряда, не следует заряжать аккумулятор сверх рекомендованного предела тока

3. Если вход DC, только 12V 1 A Рекомендуется

4. MID HEARTING при зарядке

5. УДАЛЕНИЕ УВЕДОМЛЕНИЯ СОЕДИНЯЯ СОЧЕКА. и одновременно извлеките аккумулятор из зарядного устройства

6. Только для использования в помещении

7. Отображение данных только для справки, пожалуйста, обратитесь к профессиональному прибору для получения более точных данных

Характеристики и функции:

1. Универсальный вход питания: кабель переменного тока 110-240 В 50/60 Гц (входит в комплект)/адаптер 12 В 1 А (выборочный), четыре независимых зарядки и микрокомпьютерная система управления.

2. Интеллектуальная автоматическая установка тока заряда из трех уровней: 500 мА /1000 мА/2000 мА), 2000 мА фиксируется только для слота № 4.

3. Многофункциональный L CD Индикатор зарядки: для ход зарядки 25% – 50% – 75% -100%, типы аккумуляторов: Ni-MH 1,2 В, Li-Fe 3,2 В, Li-ion 3,7 В, Li-ion 3,80 В (IMR), зарядная емкость , напряжение и ток: 0,5 А/1 А/2 А.

4. Автоматическое определение литий-ионных и никель-металлогидридных аккумуляторов и ручная настройка режима зарядки для литий-ионных аккумуляторов LiFePO4 и 3,80 В (IMR)

5. Обновление для аккумулятора OV. Он не будет заряжать любую батарею 1,65–2,20 В (можно определить только ток обновления)

6. Многофункциональная функция защиты от перезарядки и переразрядки, короткого замыкания, обратной полярности и так далее. Он может разумно идентифицировать сломанные батареи с гораздо большей безопасностью.

7. Char G ING при постоянном напряжении и токе

Кнопка и LCD:

1. Кнопка из режима. кнопки отдельно для каждого канала. , в то время как Сводка питания подключен и вставка батареи , 1) Короткий клик Канал Кнопка в 5S на Button в 5S на Button в 5S -1. I t начнет заряжаться через 5 секунд после установки типа батареи (3,2 В или 3,80 В), 1,2 В Ni-MH и 3,7 В li-ion могут быть обнаружены автоматически, поэтому требуется установка только батарей 3,2 В и 3,8 В. ;

Примечание. Тип батареи можно выбирать только перед началом зарядки.

2. L C D: While power supply connected , the LCD will light up for 3S: 1) If no battery is inserted , ЖК-дисплей будет отображать « null » и погаснет через 30 с 2) Когда заряд батареи Вставка и обнаружено, LCD покажет номер канала, в то время как изображение типа батареи « Li-Ion 3,7V » Мигает Индикатор . : в этот момент если коротко нажмите кнопку канала, он может установить тип батареи; если нет операции в 5 секунд, начинается с по автоматический обнаружение (Li-Ion 3,7 В или NIMH) затем начнет мигать изображение процента заряда, означающее начало зарядки. В то же время ЖК-дисплей также отображает напряжение заряда, емкость, время и ток. Когда зарядка завершится, на дисплее отобразится «100%», в то время как в правом нижнем углу ЖК-дисплея отображается «Конец».

ЖК-дисплей графическое изображение :

Меры предосторожности:

1. Th — Зарядное устройство может взимать Все Цилинд Rical Перезаряжаемый батареи 3,7 В Lii-Ion , 3,8V IMR, 1,2V NI-MHHHHION .

2. Прочтите это руководство перед использованием и обратите особое внимание на рекомендуемый ток заряда, избегайте зарядки аккумулятора сверх рекомендуемого предела тока

3. Если вход постоянного тока, только 12 В 1 A рекомендуется

4. Нагрев разума во время зарядки

5. Отключите зарядное устройство от источника питания после завершения зарядки и одновременно извлеките аккумулятор из зарядного устройства
