Вай фай антенна: Антенны WiFi | GSM-Репитеры.РУ

всенаправленные, направленные, параболические, штыревые, рупорные, секторные антенны Ubiquiti. Настройка, установка, инструкция, отзывы, цена

Как и любое радиооборудование WiFi точки доступа не могут работать без WiFi антенн – или излучателей, как их часто называют инженеры. Преимущества
даже самой качественной беспроводной точки доступа, с лучшей радиочастью и поддержкой всех современных стандартов связи могут быть
полностью обесценены плохой, либо не подходящей к конкретному типу применения WiFi антенной. Конечно, есть точки доступа которые уже имеют
интегрированные WiFi антенны, — к примеру NanoStasion, потому может возникнуть закономерный вопрос — зачем же все усложнять и изготавливать
устройства не имеющие встроенных, хорошо просчитанных производителем WiFi антенн? Ответ довольно прост. Дело в том, что оснащение оборудования
сменными WiFi антеннами позволяет достичь максимальной универсальности. Меняя тип WiFi антенны можно легко перепрофилировать точку доступа с
решения одних задач, — к примеру, работы в режиме базовой станции на совершенно другой тип использования, вплоть до создания радиомостов или эксплуатации в качестве клиентского оборудования.

Какую WiFi антенну лучше выбрать?

Именно поэтому точки доступа ориентированные на использование внешних излучателей остаются сегодня популярны и востребованы на рынке
беспроводного оборудования. И естественно перед пользователями встает вопрос — какую WiFi антенну для какой ситуации лучше выбрать? В этом обзоре
мы постараемся ответить на это, познакомив вас с основными типами антенн, выпускаемых Ubiquiti Networks и расскажем об их особенностях и
специфике применения. Итак, начнем

Секторные WiFi антенны

Пожалуй, самая известная серия секторных WiFi антенн среди многообразия линеек излучателей выпускаемых Ubiquiti это AirMax Sector. Что такое
секторные WiFi антенны? Это WiFi антенны, имеющие суженую диаграмму направленности в горизонтальной плоскости, которая отличается в
зависимости от конкретной модели. WiFi антенны данного типа прекрасно подходят для развертывания базовых станций, в том числе состоящих из
нескольких точек доступа, для чего необходимая зона охвата разбивается на несколько участков, с каждым из которых работает отдельная WiFi антенна в
пределах своей зоны покрытия.

WiFi антенны AirMax Sector

В серию AirMax Sector входят WiFi антенны с диаграммой направленности 60,90 и 120 градусов, способные работать в частотных диапазонах 900 мгц, 2.4 Ггц,
3Ггц, 5 Ггц. Ориентироваться в многообразии различных вариантов антенн достаточно просто – все основные характеристики указаны в названии. К
примеру, мы видим WiFi антенну«AirMax Sector 2G16-90». Разберемся в ее спецификациях. Итак – 2G указывает на то, что WiFi антенна предназначена для
частотного диапазона 2.4 Ггц. Цифра 16 , следующая за обозначением 2G говорит о коэффициенте усиления, который составляет в нашем случае 16
dbi. И последние две цифры – 90 дают информацию о диаграмме направленности WiFi антенны, ширина которой равна 90 градусам. Все довольно
просто и понятно. В случае приобретения следует помнить, что WiFi антенныAirMax Sector идеально совместимы с фирменными точками доступа Rocket.
В конструкцию WiFi антенн специально включили платформу, на которую производится установка точки доступа при помощи оригинального штатного крепления.

WiFi антенны для создания

радиомостов

Для создания радиомостов используются WiFi антенны несколько иного типа. Поскольку радиомост является соединением типа точка-точка и не предполагает большого количества клиентов, подключающихся к базовой станции с разных направлений, то для максимальной эффективности используются узконаправленные антенны с параболическим отражателем – хорошо знакомые всем «тарелки». Данные WiFi антенны обладают максимальным коэффициентом усиления, и концентрируя сигнал в узкий радиолуч способны «пробить» расстояния в десятки километров. Правда
есть необходимое условие – прямая видимость, что впрочем, относится вообще ко всей связи в СВЧ диапазоне, поскольку радиоволны на этих частотах по специфике распространения очень близки к видимому свету и не способны огибать препятствия. Вне прямой видимости работа возможна лишь благодаря отраженному сигналу.

WiFi антенны RocketDish

К подобным антеннам в арсенале Ubiquiti Networks относится серия RocketDish. WiFi антенны имеют довольно внушительные размеры –
параболические отражатели начинаются от диаметра 648 мм и у самых мощных моделей достигают 1050 мм. Однако, не в последней мере
благодаря крупным отражателям старшие модели обеспечивают коэффициент усиления до 34 dbi (RocketDish 5G-34), позволяя устанавливать
соединение на удалении до 50 км и более! Кстати, о характеристиках WiFi антенн, так же как и в серии AirMax Sector можно судить по названию модели. WiFi антенны имеют прочную конструкцию и могут использоваться вне помещений в любую погоду. Для уменьшения парусности и дополнительной
защиты WiFi антенн рекомендуется использовать фирменные защитные колпаки Ubiquiti Radome.

WiFi антенны «штыревого» типа

И наконец, самые привычные всем по своему характерному внешнему виду WiFi антенны «штыревого» типа хорошо подойдут для создания небольших и
средних по мощности базовых станций. Такие WiFi антенны не является направленными, и имеют круговую диаграмму, обеспечивая покрытие на
360 градусов. Правда, коэффициент усиления у них ниже, по сравнению с секторными, или тем более всенаправленными WiFi антеннами.

К подобному типу относятся серия AirMax Omni. В зависимости от модели WiFi антенны обеспечивают коэффициент усиления от 10 и до 13 dbi, работая в
диапазонах 2.4Ггц, 3Ггц, и 5 Ггц. Излучатель WiFi антенны закрыт пластиковым кожухом, который имеет высокую механическую прочность, и обеспечивает длительный срок эксплуатации даже в самых суровых климатических условиях. WiFi антенны обладают очень низкой парусностью, и потому могут использоваться даже в горах, где ураганные ветра обычное явление. Дальность соединения составляет приблизительно 3-7 км и зависит от
конкретных условия местности и характеристик клиентского оборудования.

Все вышеперечисленные серии WiFi антенн поддерживают двухканальную передачу данных MIMO 2X2 и имеют два ВЧ разъема для подключения точек
доступа. Несколько особняком в ассортименте нашего магазина стоят WiFi антенны Omni AO, которые работают в одноканальном режиме, и
предназначены для совместного использования с точками доступа Bullet, которые за счет своей компактности и малого веса просто вкручиваются в ВЧ
разъем WiFi антенны N типа, без использования фидерного кабеля.

При выборе

WiFi антенн

Таким образом, при выборе WiFi антенн следует ориентироваться, прежде всего, на то, как вы собираетесь использовать точку доступа. Если вам необходима
наиболее производительная базовая станция – то следует приобрести несколько секторных WiFi антенн и использовать многокомпонентную схему на
основе устройств семейства Rocket и WiFi антеннAirMax Sector. При развертывании небольшой или средней по размерам беспроводной сети подойдут всенаправленные WiFi антенны AirMax Omni. Для соединения типа «мост» следует использовать узконаправленные WiFi антенныRocket Dish. И наконец, если необходима небольшая по производительности, но высокомощная базовая станция, то ваш выбор Bullet + Omni AO.

Wi-Fi антенна своими руками: направленная и всенаправленная

Здравствуй, дорогой читатель! Сегодня расскажу вам, как я сделал мощную WiFi антенну своими руками. Руки у меня, конечно, золотые, только растут не из того места, но и это мне не помешало. Для начала давайте разберёмся в так называемом коэффициенте усиления антенны. Не переживайте! Я не буду использовать заумные фразы или оперировать какими-то сложными терминами, но с этим нужно разобраться.

Данная величина измеряется в изотропных децибелах и обозначаются как «дБи» или «dBi». Словосочетание можно не запоминать, но вот буковки стоит запомнить. На домашних роутерах обычно стоят маломощные антеннки в 2-4 dBi. Но как показывает практика, в загородных домах или больших офисных помещениях — этого показателя не хватает.

Поэтому мы сегодня будем делать самодельную антенну от 10 до 20 dBi. Больше и мощнее делать нет смысла. Всё дело в том, что с увеличением мощности усиления пучок сигнала становится более направленным и узким. А радиус покрытия становится ниже. Взгляните на картинку выше. То есть ловить такой сигнал можно, но куда сложнее, так как пучок становится слишком узким.

Такие антенны ещё называют направленные. Их можно конструировать, если нужно объединить, например два загородных дома в одну сеть путём моста. При этом если они находятся на расстоянии до 10 км.

Теперь давайте разберёмся с частотой. Современные роутеры имеют два диапазона: 2.4 ГГц и 5 ГГц — это частота передачи данных. Понятно дело, что последний диапазон имеет большую скорость, но и имеет один минус. Как вы, наверное, помните из физики 7 класса, чем выше частота волны – тем быстрее она затухает. То есть радиус покрытия у 5 ГГц явно ниже.

После долгих раздумий самым лучшим вариантом именно для домашнего использования выбор пал на квадратную антенну. Она имеет такую форму, что коэффициент усиления можно довести до 20 дБи. И даже при такой мощности пучок сигнала не будет таким узким. Для дома она будет выступать как всенаправленная антенна с большим радиусом.

Во второй главе я расскажу, как сделать мощную Wi-Fi антенну-пушку для роутера своими руками. Панельная антенна будет значительно усиливать сигнал адаптера, но в более узком направлении. Об её дальнейшем использовании я также расскажу в самом конце.

Содержание

1. Инструкция для усиления вай-фай дома
2. Направленная антенна на большое расстояние
3. Задать вопрос автору статьи

Инструкция для усиления вай-фай дома

1. Нам нужно сделать крепление, на котором будет восседать наша антеннка. У меня остался старая упаковка от CD-дисков. Возьмите и отрежьте примерно чуть выше середины сердцевину. После этого нужно круглым надфилем сделать маленькие ямки. Таким образом, чтобы получилось 4 выемки в виде ровного креста.

2. Теперь нужно взять кусок медного провода с диаметров от 2-4 мм и сделать из него резонатор. Он как раз и будет выступать основным рассеивателем луча радиоволн. Теперь с помощью плоскогубцев нужно ровно сделать 2 квадрата с длинной ребра в 29-31 мм. Самое главное – посмотрите, чтобы между углами соприкосновения квадратов – было свободное место.

3. И так теперь нам понадобится коаксиальный кабель. Сердцевину мы припаиваем к одному углу, а оплётку припаиваем к другому концу.

4. Промазываем клеем дно коробочки и приклеиваем туда диск. Он будет служить как отражатель пучка радиоволны. Можно, конечно, приклеить фольгу, но диск более эстетично выглядит. Теперь аккуратно проталкиваем провод в отверстие и также приклеиваем квадраты к полукруглым пазам, которые мы сделали ранее.

5. Сверху также завариваем клеем для надёжности конструкции.

6. Заклеиваем и заднюю часть, чтобы провод не вырвало. Можно приклеить один провод, всё заливать клеем – не нужно.

7. Теперь надо просто подключить разъём коаксиального кабеля к SMA порту, к которому как раз и прикручиваются антенны. Там все просто, центральную жилу припаиваем к центру SMA, а оплётку к внешней части.

8. Для тех, кто любит паять, можно вскрыть маршрутизатор и напрямую припаять нашу антенну к плате. Но нужно понимать, что это достаточно небезопасно для роутера, и если вы в этом не разбираетесь – то лезть не стоит. Плюс можно повредить саму плату при отсутствии нужного паяльника.

9. В конце у вас должно получится, что-то вроде такого, как у меня «самоделкина». Выглядит не очень, но пробивает стены при частоте 2.4 ГГц – на ура! Для большого загородного дома вполне сойдет. При правильной установке будет отлично ловить даже не улице.

Направленная антенна на большое расстояние

Сразу скажу эта антенна более мощная, но и как я говорил из-за мощности пучок становится более направленным и узким. Поэтому его стоит использовать для соединения между собой несколько сетей по воздуху. Даже можно использовать как повторитель. Вайфай пушка сможет бить на расстояние до 10 км.

Делается она достаточно просто и все материалы можно купить в любом радиомагазине. Всё же она по использованию – большое наружная или внешняя, для отправки сигнала на большое расстояние. Но вы сами решаете, как её использовать. Для постройки моста нужно сделать вторую, которая будет также выступать как приемник.

Вот схема по которой мы будем делать нашу антенну. Сразу скажу, что нужно делать максимально точно как можете, по чертежу. Если будут сильные отклонения от размеров и расстояний между пластинами – то связь будет хуже. Также ещё один момент – все размеры предназначены для раздачи 2.4 ГГц волны.

1. Из листа меди нарезаем ровные круги, а в центре просверливаем дырку для шпильки. Также нам понадобятся гайки по размеру шпильки.

2. Точно линейкой начните прикручивать диски. Постарайтесь сделать максимально приближённо к схеме. Начните прикручивать с маленьких дисков. На последних двух надо будет сделать дырочки как на картинке ниже.

3. Теперь нам понадобится любая старая антенна из-под роутера. Можете использовать и рабочую. Снимаем с неё верхний колпачок и отрезаем основную часть. Также снимаем резиновую часть, под которой будет металлический купол. Его аккуратно обрезаем, а под ним вы увидите проводок, который нам и нужен.

4. Помните те дырочки, который мы делали? – вот проводок нужно запихнуть в них под прямым углом и припаять к пластинам, как на картинке снизу.

5. Далее антенну можно прикрутить к роутеру. Но если вы будете использовать пушку как мост, то в этом случае её нужно устанавливать на крышу или на улицу. Тогда можно вместо этой антенны припаять коаксиальный кабель. И для этого случая нам понадобится вторая пара дырок, о которых мы почему-то забыли.

6. Мне пришлось немного расширить дырку просверлив более толстым сверлом. Далее я просто вставил её в отверстие, но припаял не к первому диску, а ко второму, в котором тоже должна быть вторая дырочка. Теперь провод надо будет чем-то закрепить, можно примотать изолентой или ещё чем-то. Тут у вас есть пространство для размышления.

7. Ставим её на крышу. Если таки образом будете ловить вторую сеть из другого дома, чтобы брать оттуда интернет и сетевые ресурсы, то антенну надо будет чётко повернуть ровно в сторону, где будет стоять аналогичная антенна. А мост можно сделать за счёт двух роутеров.

Как показала практика, такая антеннка достаточно мощная для загородного использования и может пробивать до 10 километров дальности на прямую. Только надо учитывать ещё и препятствия, которые будут гасить сигнал. Поэтому её нужно устанавливать как можно выше. Также не забываем о грозах и молниях, поэтому помимо неё надо установить громоотвод.

Чисто теоретически к такому аппарату дальнего действия можно присобачить телевизор и использовать её для поимки каналов. Если пойти глубже, то ею можно усилить приём любого сигнала для телефона, ноутбука и т.д.

Лучшие антенны WiFi

Объяснение антенн WiFi

Антенны имеют решающее значение для беспроводных локальных сетей (WLAN). Они облегчают передачу беспроводного сигнала, который мы используем для просмотра веб-страниц, просмотра фильмов, работы из дома и видеоигр. Кроме того, они также влияют на мощность и дальность сигнала.

Если вы хотите улучшить сигнал, заменить антенны Wi-Fi или создать беспроводную сеть дальнего действия, выбор правильной антенны является важным шагом.

Магазин WiFi

WiFi для дома

Купить сейчас

Wi-Fi для бизнеса

Купить сейчас

Сотовые маршрутизаторы

Купить сейчас

Вниманию владельцев бизнеса и собственности, монтажников и интеграторов

Воспользуйтесь нашими услугами по проектированию и установке систем. Узнайте больше или позвоните нам для бесплатной консультации: 1-800-969-8189

Как работают антенны WiFi?

Беспроводные устройства используют радиоволны для беспроводной связи друг с другом. Эти беспроводные сигналы представляют собой просто электромагнитные волны (ЭМ-волны), содержащие пакеты информации. Антенны WiFi преобразуют электромагнитные волны в электрические сигналы и наоборот.

Беспроводные сетевые устройства, такие как беспроводные маршрутизаторы, смартфоны, ноутбуки, планшеты и точки доступа, имеют приемные и передающие антенны. Приемные антенны улавливают электромагнитные волны, содержащие пакеты информации, и преобразуют их в электрические сигналы для обработки устройством. Однако передающие антенны преобразуют электрические сигналы в электромагнитные волны для передачи информационных пакетов.

Типы антенн WiFi

Существует два основных типа антенн WiFi – всенаправленные и направленные.

Всенаправленные антенны

излучают сигнал под углом 360 градусов, обеспечивая максимально широкий охват сигнала. Думайте о всенаправленной антенне как о бесформенной лампочке накаливания. Когда лампочка включена, она равномерно распределяет свет во всех направлениях, освещая всю комнату. Например, антенны в Tenda RX9 Pro.

Как правило, радиус действия всенаправленной антенны намного меньше, чем у направленной антенны, но их зона покрытия намного больше. Другими словами, свет лампочки не будет распространяться так далеко, как в случае с направленной антенной, но может осветить всю комнату. Всенаправленные антенны можно найти как в помещении, так и на улице.

Типы всенаправленных антенн WiFi:

• Наружные всенаправленные антенны: Используются для улучшения сигнала WiFi на открытом воздухе. Чтобы успешно улучшить покрытие беспроводной сети снаружи, они обычно подключаются к маршрутизатору, точке доступа или внешней точке доступа.
• Потолочные купольные антенны: Подключаются к маршрутизатору WiFi или точке доступа через коаксиальный кабель и устанавливаются на потолке дома, офисного здания или склада.
• Антенны Rubber Duck или дипольные антенны: Обычно используются на маршрутизаторах, точках доступа и USB-адаптерах Wi-Fi. Взгляните на антенны двухдиапазонного маршрутизатора Tenda Wi-Fi 4G+ LTE AC1200

.

Направленные антенны

, как следует из их названия, фокусируют всю свою мощность в одном направлении. Направленная антенна работает аналогично фонарику. Когда вы включаете фонарик, он освещает область, на которую направлен свет. Ширина луча фонарика (диаграмма направленности) имеет треугольную форму, все, что находится за пределами этого треугольника, не получает ни унции света.

Поскольку мощность антенны более сфокусирована, они могут передавать и принимать беспроводной сигнал с большего расстояния, но с гораздо меньшей зоной покрытия. Другими словами, свет может выходить за пределы одной комнаты, но не освещать всю комнату. Направленные WiFi-антенны часто используются для двухточечных сетей Wi-Fi большой дальности для создания моста для подключения к Интернету между двумя зданиями. Или их можно использовать для сетей Wi-Fi «точка-многоточка» большой дальности, где более одной направленной антенны соединяется со всенаправленной антенной.

Типы направленных антенн WiFi:

• Антенны Yagi: Самая популярная направленная антенна. Большинство антенн Yagi имеют форму стрелы. Чтобы работать, они должны указывать в направлении, в котором они посылают сигнал или получают сигнал. Типичная антенна Yagi имеет диаграмму направленности 45 градусов.
• Мини-панельные антенны: Низкопрофильные антенны, предназначенные для передачи радиоволн в определенную область и из нее. Эти антенны чаще всего используются для улучшения сигнала WiFi в помещении. Они могут заменить антенну с резиновой уткой на маршрутизаторе, точке доступа или USB-адаптере Wi-Fi. Чтобы устранить проблемы с подключением, антенна должна быть направлена ​​в том направлении, куда вы хотите отправлять и получать сигнал. Эти типы антенн имеют диаграмму направленности 60 градусов.
• Панельные антенны: Мощные антенны, которые можно использовать для отправки или приема сигнала на большие расстояния. Они могут быть подключены либо к маршрутизатору для дальнейшей передачи данных, либо к USB-адаптеру Wi-Fi для получения данных с более дальних расстояний. Панельные антенны более направлены, чем мини-панельные антенны; они имеют диаграмму направленности 35 градусов. Например, наружные CPE-антенны Tenda 5GHZ 16dBi 11ac могут быть как панельными, так и параболическими.
• Параболическая решетчатая антенна: Эти антенны обладают сверхвысоким коэффициентом усиления и исключительной направленностью. Они, как правило, имеют очень узкую ширину луча, обычно от 3 до 20 градусов. Из-за этого параболические антенны могут отправлять и принимать сигналы на расстоянии нескольких миль, что делает их идеальными для сетей Wi-Fi типа «точка-точка». Кроме того, благодаря своей конструкции они могут выдерживать экстремальные погодные условия.
• Антенны CPE: Антенны «CPE» обозначают антенны «Оборудования для помещений заказчика» и могут быть как панельными, так и параболическими. Они используются для создания сетей точка-точка и передачи вашего беспроводного сигнала на расстояние. Антенны CPE, которые мы предлагаем, покрывают 12 миль и 6,5 миль соответственно. Антенны CPE могут быть развернуты как внутри, так и снаружи помещений для создания надежного WiFi-соединения в отдаленных зданиях, таких как сараи, сельские районы и камеры наблюдения. Проверьте Tenda 5GHz 23dBi 11ac Outdoor CPE

Какая антенна WiFi лучше всего подходит для…?

Улучшение сигнала WiFi в доме

Маршрутизаторы часто не очень красивы, поэтому большинство людей склонны прятать их за мебелью, в ящике или ставить маршрутизатор в угол, где он не мешает. Это не лучшее место для маршрутизатора, потому что они будут мешать беспроводному сигналу. Перемещение маршрутизатора в центральное место в вашем доме — это первый шаг к улучшению вашей домашней сети.

Если вы все еще находите слабые места и мертвые зоны в некоторых частях вашего дома или не можете переместить маршрутизатор, у вас могут быть другие варианты. Например, если у вашего маршрутизатора есть съемные антенны, вы можете заменить их на другие антенны, чтобы улучшить покрытие. Если вы используете беспроводной шлюз (комбинированное устройство маршрутизатор-модем), у которого нет съемных антенн, вы можете использовать кабель Ethernet для подключения шлюза к беспроводному маршрутизатору, у которого есть съемные антенны (потребуется дополнительная конфигурация беспроводного шлюза). ).

По умолчанию в маршрутизаторах используются небольшие всенаправленные антенны с резиновыми утками. Иногда этих антенн недостаточно, чтобы охватить весь дом, особенно если они заблокированы мебелью. Чтобы расширить сигнал, вы можете заменить антенны по умолчанию на более мощные. Но вы не обязаны использовать только всенаправленные антенны на маршрутизаторе. Если вы хотите улучшить свой беспроводной сигнал в определенном направлении, вы можете заменить одну из антенн на направленную мини-панельную антенну.

Улучшение сигнала WiFi в офисном здании

Офисные здания намного больше, чем дома, и иногда есть гораздо больше препятствий, блокирующих сигнал WiFi, не позволяющих ему покрыть все здание хорошим соединением. Как и в случае с домами, вы хотите, чтобы маршрутизатор был размещен в наилучшем месте, и, если у него есть съемные антенны, вы можете заменить антенны, чтобы улучшить покрытие.

В офисном здании обычно со всех сторон стоят компьютеры, принтеры, ноутбуки и смартфоны, поэтому лучше использовать всенаправленные антенны. Потолочные купольные антенны можно использовать для улучшения сигнала в больших помещениях (они также работают в домах, но менее распространены). Купольная антенна должна быть установлена ​​на потолке офисного здания. После установки через здание необходимо будет провести достаточно длинный коаксиальный кабель, чтобы подключить его к маршрутизатору или точке доступа.

Улучшение сигнала WiFi на открытом воздухе

Обычно сигналы WiFi не достигаются снаружи, поскольку строительные материалы и препятствия (стены, двери и мебель) блокируют или ослабляют сигнал. Чтобы улучшить сигнал WiFi на открытом воздухе, используйте наружную всенаправленную антенну, чтобы обеспечить надежный сигнал во всех направлениях. Они могут быть подключены либо к маршрутизатору, либо напрямую к внешней точке доступа, такой как расширитель диапазона WiFi с разъемом POE.

Для наружного применения обычно лучше купить антенну с низким коэффициентом усиления для лучшего покрытия. У них более круглая форма сигнала, которая излучает сигнал WiFi ближе к земле. Антенна с высоким коэффициентом усиления может слишком сильно растянуть сигнал, в результате чего сигнал будет лучше на удалении и слабее на заднем дворе.

Если цель состоит в том, чтобы распространить сигнал еще дальше, например, на поле, используйте направленную антенну и направьте ее в этом направлении.

Двухточечные сети Wi-Fi дальнего радиуса действия

Для подключения вашего интернет-соединения к другому зданию необходимы две направленные антенны. Расстояние между зданиями определяет, какие направленные антенны следует использовать. Например, если здания находятся примерно в миле друг от друга, яги или панельная антенна будут работать нормально, но если здания расположены намного дальше друг от друга, лучшим выбором будет решетчатая антенна. Для зданий на расстоянии от 6 до 12 миль вы можете использовать мощную панельную антенну, такую ​​как Tenda 5GHz 16dBi 11ac Outdoor CPE или Tenda 5GHz 23dBi 11ac Outdoor CPE соответственно.

В идеале антенны должны быть установлены на крыше каждого здания. В процессе установки очень важно направить антенны друг на друга и убедиться, что они выровнены. Кроме того, между двумя антеннами не должно быть никаких препятствий, важно иметь прямую видимость.

Сети Wi-Fi дальнего радиуса действия «точка-многоточка»

Сети «точка-многоточка» обеспечивают беспроводное подключение нескольких зданий к центральному местоположению. Для создания такой сети вам потребуется много направленных антенн и одна всенаправленная антенна.

Кампусы колледжей являются примером сетей точка-многоточка. Всенаправленная антенна должна быть установлена ​​на крыше центрального здания для распространения сигнала во всех направлениях. В любом другом здании вам потребуется установить направленную антенну на крыше и направить ее в направлении всенаправленной антенны. Как и в сетях «точка-точка», очень важно иметь прямую видимость между всенаправленной и направленной антеннами.

Прием лучшего Wi-Fi дальнего радиуса действия

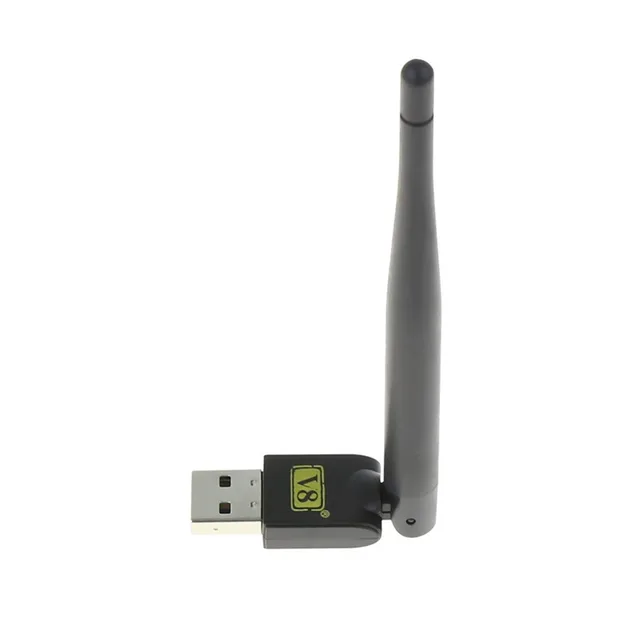

Иногда люди используют USB-адаптеры WiFi для получения лучшего сигнала WiFi. По умолчанию в адаптерах используются антенны с резиновыми утками. К сожалению, эти антенны не всегда являются лучшими для захвата сигналов Wi-Fi на большие расстояния. Если у адаптера есть съемная антенна, вы можете заменить ее панельной мини-антенной, обычной панельной антенной или антенной Yagi для захвата сигнала с больших расстояний.

Рекомендуется: параболическая антенна со сверхвысоким коэффициентом усиления

The Long Ranger — параболическая антенна со сверхвысоким коэффициентом усиления от Bolton Technical

• Идеально подходит для дальних сетей типа «точка-точка» и «точка-многоточка»
• Может отправлять и принимать беспроводной сигнал на расстоянии более 10 миль (при идеальных условиях)
• Диаграмма направленности колеблется от 4 до 20 градусов
• Обеспечивает усиление до +28 дБ
• Отправляет и принимает вертикально или горизонтально поляризованные звуковые волны.
• Разработан для работы в экстремальных погодных условиях

Long Ranger — самая мощная направленная сотовая антенна на рынке. Он идеально подходит для сельской местности с удаленными вышками сотовой связи. Когда стандартный Яги не может выполнить свою работу, этот плохой мальчик сделает это.

Эта антенна обладает сверхвысоким коэффициентом усиления до +28 дБи, что делает ее чрезвычайно направленной, что позволяет увеличить радиус действия. Он имеет луч излучения около 10°. Таким образом, установка может занять некоторое время, потому что для достижения наилучших результатов она должна указывать на ближайшую к вам вышку сотовой связи с такой точностью. В идеальных условиях он может достигать вышек сотовой связи, находящихся на расстоянии более 10 миль. Это более чем в два раза больше, чем у стандартной антенны Yagi.

Tenda 5GHz 23dBi 11ac Outdoor CPE

Подробнее о продукте

• Невероятная дальность действия до 12,5 миль
• Антенна с вертикальной поляризацией 23 дБи
• Скорость беспроводной передачи данных до 433 Мбит/с
• Прочная конструкция
• Простая и гибкая установка
• Использует TD-MAX для повышения производительности
• Централизованное управление с помощью CPE Assistant

O8 5GHz 23dBi 11ac Outdoor CPE от Tenda — это вертикально поляризованная направленная антенна с высоким коэффициентом усиления, предназначенная для сетей P2P и P2MP на большие расстояния. Он имеет дальность действия до 12,5 миль и усиление +23 дБи в зависимости от реальных условий. Расширьте свою сеть Wi-Fi до удаленных зданий, таких как сараи, амбары или даже камеры наблюдения. Соедините его с другим 08 CPE или станцией WISP для стабильного сигнала WiFi, где бы он вам ни понадобился. Детали с защелками и выравнивание по трем осям упрощают сборку и наведение этой антенны для достижения наилучших результатов.

Tenda 5GHZ 16dBi 11ac Outdoor CPE

Подробнее о продукте

• Невероятная дальность действия до 10 км
• Антенна с двойной поляризацией 16 дБи
• Скорость беспроводной передачи данных до 450 Мбит/с
• Прочная конструкция
• Простая и гибкая установка
• Использует TD-MAX для повышения производительности
• Централизованное управление с помощью CPE Assistant

Наружное CPE 06 5 ГГц от Tenda — это очень мощная панельная антенна, которая может передавать сигнал WiFi на расстояние до 6 миль в зависимости от реальных условий. Эта двухполяризованная направленная антенна с высоким коэффициентом усиления предназначена для сетей P2P и P2MP на большие расстояния. Это позволяет вам расширить свою сеть или общаться с беспроводными интернет-провайдерами, находящимися за много миль. Высококачественная водонепроницаемая конструкция обеспечивает отличную работу в любую погоду.

Частоты антенн WiFi, длины волн и диапазон

Как упоминалось ранее, WiFi-устройства взаимодействуют друг с другом посредством радиоволн. Как и все волны, радиоволны измеряются в частотах — скорости, обычно в герцах (Гц) в секунду, с которой данные отправляются и принимаются в течение определенного интервала.

В зависимости от технологии WiFi антенны WiFi используют несколько частот для передачи информации: 900 МГц, 2,4 ГГц, 3,6 ГГц, 4,9 ГГц, 5 ГГц, 5,9 ГГц и 60 ГГц. Наиболее распространенными частотами, используемыми для связи WiFi, являются 2,4 ГГц и 5 ГГц, которые соответствуют длинам волн 12,5 см и 6 см.

Чем ниже частота волн, тем больше их длина. Поскольку длина волны больше, антеннам Wi-Fi, использующим более низкие частоты, легче преодолевать препятствия, такие как пол и стены. Это позволяет им отправлять информацию дальше, чем на более высоких и коротких длинах волн. Единственная проблема здесь в том, что данные отправляются с меньшей скоростью. Более короткие волны распространяются гораздо быстрее, обеспечивая высокоскоростную передачу данных. Однако более коротким волнам труднее преодолевать настоящие препятствия, что уменьшает дальность действия сигнала.

Каждая антенна WiFi сконструирована по-разному, чтобы соответствовать частоте и длине волны передаваемого сигнала. Другими словами, антенна WiFi 2,4 ГГц не может заменить антенну 5 ГГц, и наоборот. Некоторые антенны Wi-Fi рассчитаны на использование обеих частот (так называемые двухдиапазонные антенны). В зависимости от антенны они могут работать на одной частоте или на обеих одновременно.

Поляризация антенны WiFi

Поляризация показывает ориентацию, в которой передается беспроводной сигнал относительно земли.

ЭМ волны распространяются с линейной, круговой или эллиптической поляризацией. Наиболее распространенный метод поляризации, используемый в связи WiFi, — линейный. Линейная поляризация может принимать две формы: вертикальную и горизонтальную.

• Горизонтальная поляризация. Радиоволны распространяются параллельно земле.
• Вертикальная поляризация. Радиоволны распространяются перпендикулярно земле. Антенны Wi-Fi почти всегда имеют вертикальную поляризацию.

Для получения наилучшего сигнала поляризация между антеннами должна совпадать. Если поляризация радиоволн не полностью совпадает с поляризацией антенны WiFi, сигнал будет ослаблен. Кроме того, сигнал будет полностью убит, если поляризация антенны WiFi и радиоволн противоположны друг другу. Другими словами, антенны Wi-Fi с вертикальной поляризацией не могут принимать волны с горизонтальной поляризацией, и наоборот. Некоторые антенны WiFi используют двойную полярность для поддержки большего трафика. Эти антенны могут отправлять или принимать горизонтальные и вертикальные радиоволны одновременно.

Понятие об усилении антенны WiFi

Усиление — это параметр, используемый для обозначения силы антенны и ее способности направлять электромагнитные волны в определенном направлении. Усиление антенны измеряется в децибелах (дБ) по изотопу (дБи) по сравнению с изотропной антенной. Изотропная антенна имеет коэффициент усиления 0 или 0 дБи и отправляет и принимает одинаковое количество сигнала в каждом направлении.

Может показаться, что антенны с более высокими показателями дБи лучше, потому что они прочнее и могут работать дальше, но более высокий уровень дБи не всегда означает лучшее качество. По мере увеличения дБи антенны увеличивается и их дальность действия, но уменьшается зона покрытия.

Например, представьте изотропную антенну в виде симметричного шарика из пластилина. Если вы нажмете (добавите усиление) на мяч, стороны расширятся, и чем больше давления вы приложите к мячу, тем более плоским он станет. Добавление усиления к мячу изменяет ширину луча со сферы на блин. В результате электромагнитные волны могут распространяться гораздо дальше, но в пределах меньшей зоны покрытия.

Рекомендации по установке наружной антенны Wi-Fi

Радиоволны легко ослабляются или блокируются различными препятствиями. Чтобы получить наилучший сигнал на большом расстоянии, антенны должны быть установлены наилучшим образом.

Антенны Wi-Fi должны находиться в прямой видимости
Наружные антенны работают лучше всего, когда их сигнал не блокируется деревьями и зданиями. При установке антенн типа «точка-точка» или «точка-многоточка» дальнего действия убедитесь, что линия их обзора не перекрыта какими-либо препятствиями. Если вы не можете удалить препятствия, вы всегда можете установить их выше, чтобы сигнал мог быть отправлен поверх препятствий.

Выравнивание антенн WiFi

Для успешного совместного использования сети дальнего действия антенны должны быть направлены друг на друга. Например, для сети «точка-точка» в каждом здании должна быть направленная антенна. Если антенны направлены друг на друга, но одна антенна установлена ​​выше другой, они не смогут разговаривать друг с другом.

Ориентация антенны WiFi

Важно убедиться, что ваша антенна направлена ​​на базовую станцию. Базовая станция может быть направленной или всенаправленной антенной, которая является источником беспроводного сигнала.

Как упоминалось ранее, большинство антенн WiFi имеют вертикальную поляризацию, а это означает, что наружные антенны с вертикальной поляризацией должны быть выровнены друг с другом по вертикали для создания успешной сети. Антенны не смогут взаимодействовать друг с другом, если направленная антенна ориентирована горизонтально, а базовая антенна ориентирована вертикально.

Знайте, какой коэффициент усиления вам действительно нужен

Если вашей целью является передача сигнала на большие расстояния, вам потребуются антенны с более высоким коэффициентом усиления. С другой стороны, если вы пытаетесь улучшить сигнал на заднем дворе, антенна с высоким коэффициентом усиления не всегда идеальна. Наружная антенна с высоким коэффициентом усиления может слишком сильно растянуть сигнал, в результате чего сигнал будет лучше на удалении и слабее на заднем дворе.

Используйте максимально короткий кабель

Беспроводные сигналы могут теряться в кабелях, поэтому для защиты большей части сигнала используйте кабель минимальной необходимой длины. Если вы используете более длинный кабель, не оборачивайте кабель вокруг чего-либо.

Рекомендации по установке внутренней WiFi-антенны

Комнатные антенны работают лучше всего, когда их сигнал не блокируется стенами, металлом, дверями, полами и мебелью. Чтобы уменьшить помехи и получить наилучший уровень сигнала и диапазон, антенны должны быть размещены в наилучшем месте. В идеале антенны следует размещать в центральной зоне, где нет препятствий.

Кроме того, на сигнал может влиять то, где находятся всенаправленные антенны маршрутизатора. По словам бывшего инженера Apple WiFi, ваш беспроводной сигнал будет не лучшим, если антенны маршрутизатора направлены прямо вверх. Вы, вероятно, получите лучшую скорость и покрытие, если одна из антенн будет направлена ​​вверх, а другая — горизонтально. Таким образом, маршрутизатор может успешно обмениваться данными с обоими типами линейной полярности.

Свяжитесь с нами

Signal Boosters — ведущий поставщик усилителей сигнала сотовой связи для домов, автомобилей и коммерческих зданий. Мы специализируемся на потребительских комплектах, а также на индивидуальных радиочастотных системах для сотовой связи, двусторонней радиосвязи общественной безопасности, DAS и WiFi.

Мы здесь, чтобы помочь с любыми проблемами, с которыми вы можете столкнуться из-за плохого обслуживания сотовой связи. Свяжитесь с нами сегодня или позвоните нам по телефону 1-800-470-6777.

Хотите узнать больше? Ознакомьтесь с нашим информационным концентратором сотовой связи / информационным концентратором Wi-Fi

10 самодельных антенн Wi-Fi дальнего действия, которые можно сделать дома

Хотя современные антенны Wi-Fi позволяют вам использовать самые высокие скорости в рамках пакета вашего интернет-провайдера, они могут быть довольно дорогими. К счастью, вы всегда можете обратиться к проектам «сделай сам», чтобы улучшить сигнал соединения, не тратя слишком много денег.

Взгляните на эти 10 самодельных Wi-Fi-антенн дальнего действия, которые вы можете сделать с ограниченным бюджетом. Обратите внимание, что некоторые из них могут потребовать от вас получения лицензии от FCC (или соответствующего органа, регулирующего беспроводные устройства на вашей территории), поэтому проверьте это, прежде чем делать свою.

1. Самодельная антенна Wi-Fi

Самодельная антенна Wi-Fi избавит вас от необходимости тратить сотни долларов на новый гаджет. Есть несколько путей, которые вы можете использовать, чтобы воплотить этот хак в реальность. Этот проект идеально подходит, если у вас возникают проблемы с подключением к Wi-Fi и вы не хотите сразу вкладывать средства в новый маршрутизатор.

Самодельная Wi-Fi антенна может пригодиться, если вы часто сталкиваетесь с обрывами соединения в часы пик. Вы также можете полагаться на этот вариант как на временное решение, пока не подготовите свои финансы для розничной продажи.

2. Антенна Wi-Fi из консервной банки своими руками

Антенна из жестяной банки (кантенна) — отличный проект для тех, кто хочет улучшить скорость своего домашнего Wi-Fi, но не имеет денег, чтобы купить заводской продукт в магазине. Взлом обойдется вам менее чем в 5 долларов.

Единственное, что вам понадобится для этого проекта, это несколько металлических банок и основные ручные инструменты. Помните, что этот проект улучшит скорость вашего домашнего интернета, расширив диапазон сигнала.

3. Антенна Wi-Fi дальнего действия своими руками

Знаете ли вы, что вам не нужно обращаться к своему дилеру телекоммуникационных услуг, если вы просто хотите увеличить радиус действия Wi-Fi? Правильно, все, что вам нужно сделать, это собрать несколько доступных на месте материалов, таких как металлическая банка или труба, медные провода 12-го калибра и паяльник.

После завершения настройки все, что вам останется сделать, это включить маршрутизатор Wi-Fi и попытаться перехватывать сигналы вдали от дома. Вы можете проверить максимальное расстояние, которое антенна покрывает от маршрутизатора.

Вы можете легко построить улавливатель сигнала дома, чтобы повысить скорость интернет-соединения и обеспечить дополнительную гибкость для телефонных услуг, активируемых через Интернет, таких как VOLTE. В установке есть два важных компонента, которые должны работать вместе: антенна Wi-Fi и тарельчатая поверхность для улавливания сигналов.

После завершения проекта вам все равно придется настроить ловушку так, чтобы она эффективно улавливала сигналы. Вы можете сделать это, сделав небольшие прибавки к высоте и углу тарелки. Наилучшие настройки будут иметь самый сильный сигнал.

Связанный: подставка под телевизор своими руками, которую можно собрать на выходных

5. Двухдиапазонный повторитель Wi-Fi

Если вы обеспокоены тем, что ваш домашний интернет не охватывает все комнаты, возможно, существует решение вашей проблемы своими руками.

В процессе настройки этого самодельного беспроводного ретранслятора вам нужно будет решить, хотите ли вы приемник дальнего действия для 5 ГГц или 2,4 ГГц. Этот выбор будет зависеть от вашего подключения и подключенных устройств.

6. Сканер Wi-Fi, сделанный с использованием ESP8266

Возможность сканировать и анализировать скорость вашего Wi-Fi имеет решающее значение, если вы планируете использовать Интернет для крупного сеанса потоковой передачи или загрузки. Например, вы хотите знать, достаточно ли скорости вашего интернета для звонков в Zoom или Skype, прежде чем начинать виртуальную встречу.

Самодельный анализатор Wi-Fi поможет вам в этом, поскольку все, что от вас требуется, это потратить несколько часов своего времени. Вы можете использовать любую плату ESP8266, которая у вас уже есть, для обнаружения сигнала в сочетании с подходящим приложением для Android для визуализации.

7. Wi-Fi дальнего действия MSP/PPM

Если у вас есть Wi-Fi MSP или PPM, вы могли заметить, что радиус действия несколько меньше, чем у других устройств. К счастью, в сфере DIY есть простое решение этой проблемы. Чтобы успешно завершить этот проект Wi-Fi MSP/PPM на большие расстояния, вам придется инвестировать в модуль ESP8266.

Вам также понадобится ПК для программирования установки в Arduino IDE. Одним из ключевых преимуществ этого хака является то, что он не зависит от внешней антенны.

8. Маршрутизатор Wi-Fi сверхдальнего радиуса действия

Вам не нужно зацикливаться на маршрутизаторе, у которого нет необходимого диапазона для охвата всего вашего дома или квартиры. Настроить Wi-Fi-маршрутизатор сверхдальнего радиуса действия относительно легко, если у вас есть нужные материалы и инструменты. Вам понадобится только микроконтроллер, мощная антенна и адаптер Wi-Fi.

Этот лайфхак отлично экономит деньги, если вы не хотите тратить сотни долларов на покупку усилителя или расширителя Wi-Fi. Вы можете использовать его, чтобы превратить всю вашу домашнюю территорию в зону Wi-Fi.

Связанный: Создайте свою собственную антенну HDTV

9. От металлолома до антенны Wi-Fi 2,4 ГГц

Металлолом не попадает на свалку. С помощью этого проекта «сделай сам» вы можете превратить старый металлолом в функциональную антенну Wi-Fi 2,4 ГГц.

Конечный продукт повысит скорость вашего Wi-Fi и стабильность соединения, позволяя вам в полной мере использовать пропускную способность, которую ваш интернет-провайдер выделяет для вашей учетной записи.

10. Антенна Wi-Fi на 1 км своими руками

Большинство домашних и офисных соединений Wi-Fi имеют относительно небольшой радиус действия. В результате вы ограничены в том, что вы можете делать с сигналом за пределами небольшого радиуса вокруг маршрутизатора. Но не с этим удивительным проектом, для которого требуется только ключ Wi-Fi, ложка из сетчатой ​​проволоки и детская бутылочка.

Когда вы закончите, вы сможете наслаждаться подключением к Wi-Fi на расстоянии до одного километра. Это идеально, если вы живете в нескольких кварталах от своего офисного здания, но все же хотели бы использовать соединение из дома. Другой возможный вариант использования — сельская местность или город, где район может совместно использовать подключение к Интернету.
