Узм 50: Устройство защиты многофункциональное одномодульное УЗМ-50, УЗМ-51 нагрузка 63А

admin | 03.04.2023 | Популярное | Комментариев нет

Содержание

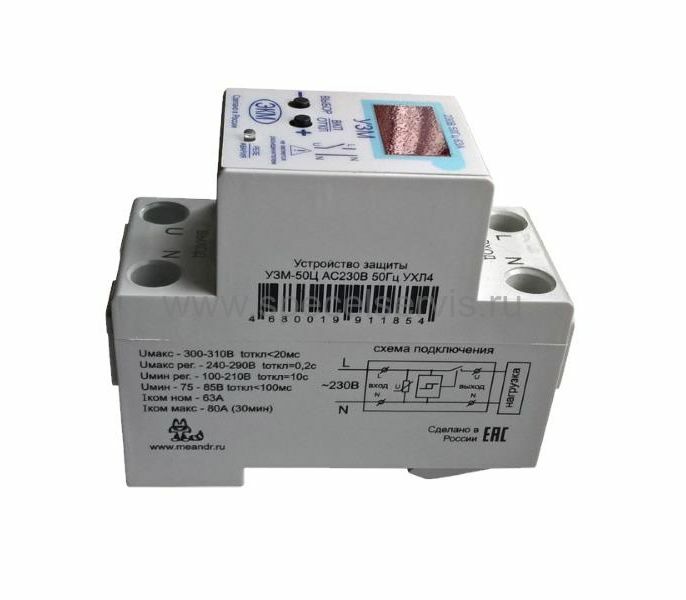

Устройство защиты УЗМ-50ЦМ УХЛ4

НАЗНАЧЕНИЕ

Устройство защиты многофункциональное УЗМ-50ЦМ (далее Устройство) предназначено для:

отключения оборудования при выходе значения напряжения в однофазных сетях за установленные параметры или обрыва нулевого провода;
защиты оборудования (в квартире, офисе и пр.) от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети двигателей, пускателей (и т.д.), тем самым предотвращая выход оборудования из строя и его возможное возгорание;
защиты от перегрузок, контроля мощности (тока) в сети.

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

При подаче питания устройство начинает контроль сетевого напряжения. Если напряжение сети находится между заданными в настройках значениями верхнего U_max и нижнего U_min порогов срабатывания начинается отсчет времени автоматического повторного включения (АПВ). При этом на индикаторе отображается время в секундах до подключения нагрузки (оборудования) к сети. В процессе отсчета времени АПВ на дисплее периодически появляется индикация «ton». Если до окончания отсчета времени АПВ напряжение сети не выйдет за установленные пороги срабатывания, то по окончании отсчета произойдет подключение нагрузки к сети.

Затем устройство переходит в режим отображения текущего значения напряжения сети, а на индикаторе отобразится знак «U» в течение 1с, затем устройство отобразит текущее значение напряжения сети. Для перехода в режим индикации тока нагрузки необходимо однократно нажать кнопку «-», на индикаторе появится знак «А» в течение 1с, затем устройство отобразит текущее значение тока. Для перехода в режим индикации потребляемой мощности необходимо однократно нажать кнопку «-», на индикаторе отобразится знак «Р» в течение 1с, затем устройство отобразит текущее значение мощности. При нахождении в режиме отображения напряжения, тока или мощности на дисплей с периодичностью 10 секунд на 1 секунду выводится символ выбранного режима отображения (U, A или P).

Кнопка «+» используется для включения или отключения нагрузки без выдержки времени. При нажатии на кнопку «+» изменится состояние контакта реле включено/выключено. Если реле выключено вручную, то сброс и повторная подача питание не приведут к автоматическому включению нагрузки к сети. При выключенном реле на индикаторе с периодичностью в 10 сек. отображается «OFF» в течение 1секунды, и текущее значение входного напряжения.

Устройство сохраняет работоспособность в широком диапазоне напряжения питания 0…440В.

ФУНКЦИЯ КОНТРОЛЯ НАПРЯЖЕНИЯ. При работе Устройство осуществляет непрерывный контроль сетевого напряжения и значения мощности потребляемой нагрузкой.

При выходе напряжения сети за установленные пороги срабатывания (аварии), устройство отсчитывает задержку срабатывания. Если длительность аварии по напряжению сохраняется более соответствующей задержки срабатывания, происходит отключение нагрузки от сети. На дисплее отображается «U.Er» на время 1сек. , устройство автоматически переходит в режим отображения измеряемого напряжения. После нормализации напряжения устройство подключает нагрузку, после отсчета времени АПВ. Если в процессе отсчета времени АПВ напряжение сети повторно выйдет за заданные пороги срабатывания, отсчет времени АПВ сбросится.

При напряжении сети ниже 80В, на индикаторе отображается

ФУНКЦИЯ ОГРАНИЧЕНИЯ МОЩНОСТИ. Если в процессе работы устройства мощность, потребляемая нагрузкой, превысит установленный порог срабатывания, устройство перейдет в режим отображения мощности «Р» и начнет отсчёт времени отключения нагрузки. В процессе отсчета времени отключения нагрузки светодиод «норма/авария» горит красным и дважды мигает зелёным. Если превышение допустимой мощности сохранится до окончания отсчета времени, устройство отключит нагрузку от сети и начнет отсчет времени включения равный значению времени отключения («t. P», устанавливается в настройках устройства). В процессе отсчета СД «норма/авария» горит зелёным и дважды мигает красным, при этом на индикаторе на 1сек. отображается «ton». Если после включения реле превышение потребляемой мощности сохраняется, повторно начинается отсчёт времени «t. P», при этом время включения «t. P» в следующем цикле увеличивается на это же время «t. P».

ВАЖНО! В устройстве реализован одновременный контроль напряжения и мощности. Т.е. реле отключится по любому из контролируемых параметров напяжения (верхнему порогу или нижнему) или мощности (функция контроля мощности отключаемая).

Технология «zero sync»™. С целью уменьшения пусковых токов при включении ёмкостных нагрузок включение встроенного силового реле происходит при нулевом сетевом напряжении (переходе сетевого напряжения через ноль).

ФУНКЦИЯ ПАМЯТИ ЗНАЧЕНИЙ НАПРЯЖЕНИЯ, ТОКА И МОЩНОСТИ. При работе Устройство осуществляет запись в энергонезависимую память значений минимального и максимального напряжения сети, максимальной мощности потребляемой нагрузкой, а также количества отключений нагрузки по каждому типу аварии.

Напряжение сети (U)	U<85В	100В<U<U_min	U_max<U<300В	U>300В
Время отключения нагрузки	0,1 сек	10 сек	0,1 сек	Менее 0.02 сек

ВАЖНО! При срабатывании устройства разрывается только фазный провод. Нулевой провод N для удобства монтажа не коммутируется. Незаменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.).

ОСНОВНЫЕ ОСОБЕННОСТИ

Возможно применение в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ;
При кратковременных (менее 0.5с) провалах сетевого напряжения, не отключает нагрузку;
Номинальный ток коммутации 63А;
Двухпороговая защита от перенапряжения (задержка срабатывания): >240-290В/(0,1с), >300В ±15%/(20мс)
Двухпороговая защита от снижения напряжения (задержка срабатывания): < 100-190В/(10с) и <80В±10%/(100мс)
Настраиваемая задержка повторного включения (АПВ) 2-999 секунд;
Технология «zero sync»™;
Измерение и индикация параметров сети: напряжение, ток (диапазон измерения тока — от 0,6А до 65А), мощность;
ЗАЩИТА настроек PIN кодом (верхний и нижний порог напряжения, времени АПВ, мощности).

КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство представляют собой реле контроля напряжения с мощным встроенным реле на выходе. Устанавливается на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания коммутируемых электрических цепей. Клеммы туннельной конструкции обеспечивают надёжный зажим проводов суммарным сечением до 25мм². На лицевой панели расположены: кнопки управления «+» и «-», двухцветный зелёный/красный светодиод (далее-СД) «норма/авария», жёлтый светодиод (далее-СД) «реле», трёхразрядный семисегментный индикатор для отображения информации.

Конструктивно УЗМ выполнены на печатных платах с установленными электронными компонентами, индикатором, реле, токовым шунтом, силовыми шинами. Благодаря такой конструкции достигается высокая механическая жёсткость (монолитность) изделия и высокая надёжность.

Применяются клеммы увеличенного размера с окном 9.0х8.2 мм. и стопорным винтом М6. Для исключения ошибок монтажа клеммы устройства оснащены защитными «флажками».

СХЕМА ПОДКЛЮЧЕНИЯ

ГАБАРИТНЫЕ РАЗМЕРЫ

Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»)

Напряжение питания

Переменное однофазное

Напряжение питания AC (переменное)

230 В
В

Частота напряжения питания (АС)

50
Гц

Максимальное напряжение питания

440
В

Верхний порог отключения нагрузки

регулируемый (240-295В)

Верхний порог ускоренного отключения нагрузки

300В

Время срабатывания защиты по верхнему порогу

100мс

Время срабатывания защиты по верхнему ускоренному порогу

20мс

Время срабатывания защиты по нижнему порогу

10с

Время срабатывания защиты по нижнему ускоренному порогу

500мс

Время срабатывания импульсной защиты

менее 25 нс

Задержка включения /повторного включения нагрузки

Регулируемая (3-999 сек)

Защита от импульсных помех

да

Защита от искрения/дуги

нет

Макс. энергия импульса, поглощаемая встроенным варистором

нет
Дж

Нижний порог отключения нагрузки

регулируемый (100-190В)

Нижний порог ускоренного отключения нагрузки

80В ±10%

Максимальный допустимый ток короткого замыкания

4500А

Номинальная мощность нагрузки (AC230В)

14490Вт

Номинальный ток нагрузки

63А

Тип контактной группы

1 NO

Гистерезис срабатывания

Диапазон рабочих температур

-25…+40°С

Относительная влажность воздуха

до 80% (при 25°С)

Сечение подключаемых проводников

25
кв.мм.

Срок службы

10 лет

Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96

IP40/IP20

Вес

0.15
кг

Габаритные размеры (ШхВхГ)

18х83х68,5

артикул производителя

4680019912288

Бренд

Меандр

Гарантия производителя

5 лет

Страна происхождения

Россия

Найти похожие

Инструкция (Паспорт_УЗМ-50ЦМ_V15. pdf, 895 Kb) [Скачать]

Устройство защиты УЗМ-50 (М) от повыш., понижен. бросков U 63A (270В-170В)

2 718,60шт.

2 955шт.

На складе: 4 шт.

Мирная: 2 шт.

Витязево: 2 шт.

Как получить скидку?

Cкидка 8%

Производитель:
Реле и автоматика
Код товара:
Т0000002869

Описание

Устройство защиты многофункциональное УЗМ-50М предназначено для отключения оборудования при выходе сетевого напряжения за допустимые пределы (менее 160В и более 280В), а также защиты подключенного оборудования от разрушающего воздействия мощных импульсных скачков напряжения, вызванных электромагнитными импульсами близких грозовых разрядов или срабатыванием близкорасположенных и подключенных к этой же сети электродвигателей, магнитных пускателей или электромагнитов.

Устройство представляет собой реле контроля напряжения с мощным электромагнитным реле на выходе, дополненное варисторной защитой.

Возможно применение в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ.

В рабочем режиме устройство контролирует напряжение питающей сети. При появлении в сети высоковольтных импульсов напряжения встроенный варистор шунтирует их до безопасной для оборудования величины.

Двухцветная индикация работает в различных режимах:

— Если напряжение приближается к верхнему порогу отключения, начинает мигать красный индикатор, и, при выходе напряжения за допустимые пределы, происходит отключение нагрузки от сети. При этом желтый индикатор выключается, а красный постоянно горит. При возврате напряжения в норму начинается отсчет выдержки времени повторного включения, при этом зеленый индикатор начинает мигать (если во время отсчета времени произойдет выход напряжения за допустимые пределы, время повторного включения сбрасывается). После окончания отсчета времени нагрузка подключается к сети питающего напряжения.

— Если напряжение приближается к нижнему порогу отключения, начинает мигать зеленый индикатор, и, при выходе напряжения за допустимые пределы, начинается отсчет времени задержки отключения. При этом красный индикатор начинает мигать. После окончания отсчета времени происходит отключение нагрузки от сети,при этом желтый индикатор выключается, а красный загорается каждые 2 секунды. При возврате напряжения в норму начинается отсчет выдержки времени включения, при этом зеленый индикатор начинает мигать (если во время отсчета времени произойдет выход напряжения за допустимые пределы, отсчет времени сбрасывается). После окончания отсчета времени нагрузка подключается к сети.

Для более надёжной защиты рекомендуется применять ПРОТИВОПОЖАРНОЕ УЗМ-50МД, оно выполняет теже основные функции, что и УЗМ-50М, и в дополнение, защищает от дуговых разрядов и искрения в электропроводке.

ВНИМАНИЕ! Устройство защиты многофункциональное УЗМ-50М не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.).

Особенности:

Отключение оборудования при выходе сетевого напряжения за допустимые пределы — менее 160В (100В) и более 280В (290В), а также защиты подключенного оборудования от разрушающего воздействия мощных импульсных скачков напряжения. Возможность установки пороговых значений.

Характеристики

Производитель:
Реле и автоматика
Тип реле:
Реле напряжения
Режимы работы:
Контроль напряжения в однофазной сети
Особенность конструкции:
Нет регулировки значений, Прямое подключение нагрузки
Количество модулей:
2
Допустимая ток, А:
63
Мощность, кВт (220в):
14
Напряжение, В:
130….300
Пределы напряжения (верхний), В:
220-280
Пределы напряжения (нижний), В:
160
Время отключения при превышении, с:
0.2
Время откл. при понижении, с:
10
Задержка на включение:
6 мин., 10 сек.
Контактная группа:
1НО
Коммутационная износостойкость, циклы:
10 тыс.
Дополнительно:
Распродажа
Тип прикрепления:
Дин-рейка
Дисплей:
Световая индикация
Способ подключения:
Винтовое
Присоединение, мм²:
35
Ширина, мм:
35
Высота, мм:
83
Глубина, мм:
67
Материал корпуса:
Пластик
Цвет корпуса:
Белый
Частота:
50 Гц
Климатическое исполнение:
УХЛ4
Степень защиты, IP:
20
Температура эксплуатации, °С:
-25. …+55
Срок службы, лет:
2
Гарантия, лет:
1
Вес одного изделия, кг:
0.14
Упаковка:
Картон
Страна производитель:
Россия
