Труборасширитель для медных труб — особенности, советы и выбор

Необходимо устройство водяного трубопровода из меди с разными диаметрами соединений? Труборасширитель – универсальный инструмент, позволяющий с минимальными усилиями выполнить запланированные работы.

Содержание

• 1 Почему водопровод из меди?
• 2 Особенности устройства трубопроводов из меди
• 3 Конструкционные особенности изделия
• 4 Как работает труборасширитель
• 5 Как паяются трубы, применяя расширитель
  • 5.1 Применение при сварке на фитингах
  • 5.2 Цанговое соединение при помощи труборасширителя
  • 5.3 Обжимные пресс-фитинги
• 6 Особенности и советы
• 7 Преимущества работы с труборасширителем
• 8 Как выбрать труборасширитель
  • 8.1 Заключение

Почему водопровод из меди?

Большой выбор материалов для устройства системы водообеспечения, теплоснабжения или кондиционирования, дает возможность выбора: пластик, металлопластик, сталь, медь. Практикующие сантехники уверены, что лучший выбор – медные трубы, которые по своим свойствам превосходят другие материалы:

• эксплуатация медных трубопроводов с разными температурными режимами, от низких, до высоких;
• стойкость к механическим нагрузкам;
• инертность к агрессивным средам;
• долговечность;
• стойкость к окислительным процессам;
• совместимость с дизайном интерьера.

Данные эксплуатационные характеристики – востребованность материала при устройстве инженерных систем для квартир, домов, коттеджей и офисов.

Особенности устройства трубопроводов из меди

Медные трубопроводы в устройстве не вызывают особенных проблем. Но есть определенные нюансы, заключающиеся в отходе от стандартных методов присоединения, применения пайки и специальных инструментов. Необходимо учитывать и пластичность материала, которая позволяет выгибать мастеру трубу нужной конфигурации, не пользуясь оборудованием или инструментами.

Обычная сварка для стальных труб, не годится для медных, так как у меди температура плавления ниже, чем у стали. Для пайки применяют газовую горелку с низкой температурой или мощный паяльник.

Для того чтобы получить нужный диаметр при присоединении используют труборасширитель для медной трубы.

Конструкционные особенности изделия

Продаются труборасширители от простых ручных образцов, применяемых в быту, до сложных электронных модулей, которые используются в промышленности.

Ручной труборасширитель состоит:

• элемент основания;
• зажимы и фиксаторы;
• рукоять;
• насадочные головки;
• элемент для передачи усилия.

Материал основания – сталь с одной или несколькими трубками, которые имеют разные диаметры и совместно скрепленные. Трубки оснащаются ручками для хвата. В верхней части инструмента находится головка, на которую надеваются насадки (насадка). Насадка вращается или выполняет расширение. В простом инструменте не предусмотрено менять насадки, а расширение делает головка.

Модификация насадок разная. Это и круглые металлические кольца, которые незначительно меняют диаметр при помощи давления на рукоять, и сложный лепестковый инструмент.

В ручных моделях труборасширителей пружины передают момент усилия. Но есть инструмент, который оснащается для передачи усилий электроприводом, гидравликой и пр.

Как работает труборасширитель

Принцип работы расширительного прибора основан на прямом воздействии на стенки трубы. Насадка вводится в отверстие трубы и выполняется расширение.

Также нужно обратить внимание на тип применения силы. Это пружины в ручных инструментах, а в гидравлических моделях нажимается ручка и подается жидкость, которая продавливает поршенек внутри прибора.

Электропривод на расширителе – небольшой движок, который вырабатывает энергию для выполнения работы без усилий. Единственное, что нужно сделать пользователю – подобрать насадку и установить прибор в нужное положение и включить его. Это производительный инструмент, который может работать с трубами из меди разной толщины стенок. Электронный труборасширитель применяется только в промышленных целях. Стоит он дорого, поэтому для бытовых нужд нет смысла его покупать.

Как паяются трубы, применяя расширитель

Процесс устройства соединений, применяя труборасширитель для медных труб:

1. Подготовка оборудования и отводка из меди.
2. Отводки обрезаются в требуемом месте и зачищаются заусенцы.
3. Подготовка инструмента.
4. Обработка отверстия до нужного диаметра.
5. При необходимости производится калибровка.
6. Другой необработанный отводок вставляется в подготовленное и обработанное отверстие.
7. Пайка стыков.
8. Полное охлаждение соединения.

Все действия занимают у мастера не больше получаса, но без остывания.

Не стоит принудительно охлаждать место пайки, так как повышенный риск возникновения микротрещин, что приводит к течи. Желательно место пайки не трогать сутки, но при экстренности проведения работ, нужно подождать не меньше двух часов.

Использование расширителя возможно при фитинговых и цанговых соединениях.

Применение при сварке на фитингах

• Резаком для меди обрезается труба, требуемого размера;
• гратоснимателем снимается фаска снаружи и внутри торца;
• подготовленный край зачищается скотч-брайтом или мелкозернистой наждачной бумагой с наружной стороны фитинга;
• такие действия выполняются и для внутренней поверхности фитингового соединения;
• зачищенный отводок трубы и часть фитинга изнутри покрывается пастой или флюсом;
• соединенные элементы зажимаются на тисках;
• при помощи ацетиленовой горелки нагреваем соединение, плавно проводя в месте стыка припоем;
• после нагревания меди, все излишки припоя убираются тряпкой.

Эти действия сравнимы с обыкновенной пайкой по меди с применением труборасширителя, но без фитингового соединения.

Место, где производилась пайка, зашлифовывается мелкозернистой наждачкой. В этом месте сначала медь будет светлее, но в процессе эксплуатации потемнеет, не будет выделяться на фоне.

Цанговое соединение при помощи труборасширителя

Расширители активно применяются при цанговых фитингах. Цанги и фитинги должны быть медными или выполнены из сплава, но с обязательным содержанием меди.

Накидную гайку накидываем на трубу вместе с уплотнительным кольцом.

Поперечный срез развальцовывается и вводится фитинговый хвостовик с резиновыми кольцами, которые будут давать полную герметичность для получившегося соединения.

На заключительном этапе гайка просто затягивается.

Обжимные пресс-фитинги

Пресс-фитинги из меди или с высоким ее содержанием также являются соединительным элементом при устройстве трубопровода из меди. Для проведения работ потребуется специальный инструмент, при помощи которого будет выполняться обжим. Порядок проведения работ для устройства соединения очень похож на цанговое соединение, но есть небольшие изменения. В данном случае применяется не цанговый фитинг, который имеет уплотнительное кольцо и накидную гайку, а похожий элемент, имеющий мягкую гильзу, обхватывающая трубу по всему диаметру. Получается соединение, которое не разбирается и является очень прочным.

Схема работы:

• Для обрезки трубы применяется секатор, а сам срез выполняется под прямым углом;
• по поперечному сечению необходимо снять фаски, как снаружи, так и изнутри;
• отверстие нужно развальцевать;
• отводок надевается на фитинговый хвостовик с последующим упором;
• обжимные клещи фиксируют соединение.

Соединение не разборное, не проверив предварительно все размеры, не начинайте работы. Исправить не получится, придется брать новый комплект.

Особенности и советы

Не важно, какая труба будет расширяться. Понятно, что при разных диаметрах под расширение идет труба, которая имеет больший диаметр. Это делает процесс менее трудоемким, а сам металл подвергается меньшему деформированию, что позитивно сказывается на его характеристиках. Это важно для всех металлов, в том числе для меди, пластичной и податливой.

Труба расширяется плавно. Нажимы делаются не рывками.

Лучше выбирать конусные насадки, которые при вращении постепенно проникают в отводок, расширяя его.

Нужна ли калибровка? Все зависит от того, насколько аккуратно пользовались расширителем. При некачественных действиях калибровка потребуется.

Специалисты советуют нанести припой не менее двух раз, исключая неверное убеждение, что и так будет хорошо держаться. При пайке нужно следить за температурой. При сильном нагреве или наоборот охлаждении, первыми будут реагировать стенки трубы, делая уже расширенный диаметр большим или меньшим. Соответственно нарушается весь процесс с применением расширителя.

Преимущества работы с труборасширителем

• Труба расширяется до нужного диаметра без развальцовки;
• не нужен резьбовой инструмент;
• при работе с расширителем отверстие соответствует геометрическим параметрам;
• инструмент имеет небольшой вес, эргономичные ручки.

Как выбрать труборасширитель

Как использовать инструмент, какой из видов будет лучшим в работе, его производительность и универсальность.

Рынок инструмента предлагает мастерам различные типы труборасширителей. По производительности лучшими являются пневматические труборасширители. Инструмент дорогой, но его возможности на высоте. Состоит из головки с лепестками. Сжатый воздух, поступая на нее, расширяет стенки обрабатываемой трубы до получения отверстия нужного диаметра. Предусмотрены сменные головки, дающие возможность увеличивать диаметр до требуемых размеров. Главный конструкционный элемент данного инструмента – пневмоцилиндр, обеспечивающий давление.

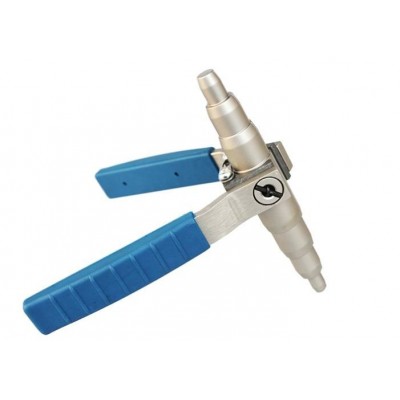

При небольших объемах целесообразно применять ручной труборасширитель, который похож на клещи. Ручки у него длинные и действующие как рычаги.

Заключение

Вальцовка (расширение) труб из меди – несложный процесс доступный для любого. Но как и во всяком другом деле нужны опыт и сноровка. Необходимо попрактиковаться с трубами разных диаметров, чтобы впоследствии получить герметичное и прочное соединение.

Для мастеров-сантехников, работающих в этом направлении, нужен профессиональный инструмент или набор, который позволяет проводить работать оперативно, с минимальными трудозатратами.

Для домашних работ пригодится простой расширитель, который имеет всего несколько насадок, коих будет достаточно для устройства системы водообеспечения или системы отопления.

Самостоятельная развальцовка с применением расширителя дает возможность получить нужный диаметр трубы на трубопроводе, без приобретения специальных станков или другого оборудования.
