Термистор ntc 5d 11 характеристики: Термистор NTC MF72 5D-11 5R 4A D=11mm Купить
Содержание
теТЕРМИСТОРЫ
NTC термисторы для ограничения пусковых токов.
Термисторы — это по сути термометры сопротивления, выполненные на основе смешанных оксидов переходных металлов. Два основные типа термисторов – NTC (с отрицательным температурным коэффициентом сопротивления) и PTC ( с положительным коэффициентом).
У нас в продаже имеются термисторы только типа NTC.
| номинал | розница | опт 100шт. | |
| NTC 1000D-5 1ком | 15.00р. | 8.00р. | |
| NTC 1000D-5 2,2ком | 15.00р. | 8.00р. | |
| NTC 1000D-5 4,7ком | 15.00р. | 8.00р. | |
| NTC 1000D-5 10ком | 15.00р. | 8.00р. | |
| NTC 1000D-5 100ком | 15.00р. | 8.00р. | |
| NTC 10D-5 10ом 0,7А | NTP5D-100 | 15.00р. | 8.00р. |
| NTC 15D-5 15ом 0,5А | NTP5D-150 | 15.00р. | 8.00р. |
| NTC 47D-5 47ом 0,3А | NTP5D-470 | 15.00р. | 8.00р. |
| NTC 5D-7 5ом 2А | NTP7D-050 | 20.00р. | 10.00р. |
| NTC 10D-7 10ом 1А | NTP7D-100 | 20.00р. | 10.00р. |
| NTC 22D-7 22ом 0,6 А | NTP7D-220 | 20.00р. | 10.00р. |
| NTC 3D-9 3oм 4А | NTP9D-030 | 20.00р. | 10.00р. |
| NTC 5D-9 5ом 3А | NTP9D-050 | 20.00р. | 10.00р. |
| NTC 10D-9 10ом 2А | NTP9D-100 | 20.00р. | 10.00р. |
| NTC 16D-9 16ом 1А | NTP9D-160 | 20.00р. | 10.00р. |
| NTC 22D-9 22ом 1А | NTP9D-220 | 20.00р. | 10.00р. |
| NTC 50D-9 50ом 1А | NTP9D-500 | 20.00р. | 10.00р. |
| NTC 5D-11 5ом 4А | NTP11D-050 | 20.00р. | 10.00р. |
| NTC 8D-11 8ом 3А | NTP11D-080 | 20.00р. | 10.00р. |
| NTC 10D-11 10ом 3А | NTP11D-100 | 20.00р. | 10.00р. |
| NTC 16D-11 16ом 2А | NTP11D-160 | 20.00р. | 10.00р. |
| NTC 50D-11 50ом 2А | NTP11D-500 | 20.00р. | 10.00р. |
| NTC 8D-13 8ом 4А | NTP13D-080 | 30.00р. | 15. 00р. |
| NTC 10D-13 10ом 4А | NTP13D-100 | 30.00р. | 15.00р. |
| NTC 47D-13 47ом 2А | NTP13D-470 | 30.00р. | 15.00р. |
| NTC 3D-15 3ом 7А | NTP15D-030 | 40.00р. | 20.00р. |
| NTC 5D-15 5ом 6А | NTP15D-050 | 40.00р. | 20.00р. |
| NTC 10D-15 10ом 5А | NTP15D-100 | 40.00р. | 20.00р. |
| NTC 16D-15 16ом 4А | NTP15D-160 | 40.00р. | 20.00р. |
| NTC 20D-15 20ом 4А | NTP15D-200 | 40.00р. | 20.00р. |
| NTC 47D-15 47ом 3А | NTP15D-470 | 40.00р. | 20.00р. |
| NTC 5D-20 5ом 7А | NTP20D-050 | 50.00р. | 30.00р. |
| NTC 8D-20 8ом 6А | NTP20D-080 | 50. 00р. | 30.00р. |
| NTC 10D-20 10ом 6А | NTP20D-100 | 50.00р. | 30.00р. |
| NTC 16D-20 16ом 5А | NTP20D-160 | 50.00р. | 30.00р. |
| NTC 47D-20 47ом 4А | NTP20D-470 | 100.00р. | 80.00р. |
| NTC20D25 20ом 7А | NTP25D-200 | 100.00р. | 80.00р. |
| NTC10D25 10ом 7А | NTP25D-100 | 100.00р. | 80.00р. |
Что такое терморезисторы и для чего они нужны
При ремонте бытовой техники приходится сталкиваться с большим разнообразием деталей и компонентов. Часто новички не знают, что такое терморезистор и какими они бывают. Это полупроводниковые компоненты, сопротивление которых изменяется под воздействием температуры. Благодаря этим свойствам они нашли широкий диапазон применений. Начиная от термометров, заканчивая ограничителями пускового тока.
В этой статье мы ответим на все интересующие вас вопросы простыми словами.
- Устройство и виды
- NTC
- Основные сведения
- Где используется
- Маркировка
- PTC
- Основные сведения
- Где применяется
Устройство и виды
Терморезистор – это полупроводниковый прибор, сопротивление которого зависит от его температуры. В зависимости от типа элемента сопротивление может повышаться или падать при нагреве. Различают два вида терморезисторов:
- NTC (Negative Temperature Coefficient) – с отрицательным температурным коэффициентом сопротивления (ТКС). Часто их называют «Термисторы».
- PTC (Positive Temperature Coefficient) – с положительным ТКС. Их также называют «Позисторы».
Важно! Температурный коэффициент электрического сопротивления – это зависимость сопротивления от температуры. Описывает, на сколько Ом или процентов от номинальной величины изменяется сопротивление элемента при повышении его температуры на 1 градус Цельсия.
Например, у обычных резисторов положительный ТКС (при нагреве сопротивление проводников повышается).
Терморезисторы бывают низкотемпературными (до 170К), среднетемпературными (170-510К) и высокотемпературными (900-1300К). Корпус элемента может быть выполнен из пластика, стекла, металла или керамики.
Условное графическое обозначение терморезисторов на схеме напоминает обычные резисторы, а отличием является лишь то, что они перечеркнуты полосой и рядом указывается буква t.
Кстати, так обозначаются любые резисторы, сопротивление которых изменяется под воздействием окружающей среды, а род воздействующих величин и указывается буквой, t – температура.
Основные характеристики:
- Номинальное сопротивление при 25 градусах Цельсия.
- Максимальный ток или мощность рассеяния.
- Интервал рабочих температур.
- ТКС.
Интересный факт: Терморезистор изобретен в 1930 году ученым Самюэлем Рубеном.
Давайте подробнее рассмотрим, как устроен и для чего нужен каждый из них.
NTC
Основные сведения
Сопротивление NTC-терморезисторов уменьшается при нагреве, их ТКС отрицательный. Зависимость сопротивления от температуры изображена на графике ниже.
Здесь вы можете убедиться, что при нагреве сопротивление NTC-терморезистора уменьшается.
Такие термисторы изготавливают из полупроводников. Принцип действия заключается в том, что с ростом температуры увеличивается концентрация носителей зарядов, электроны переходят в зону проводимости. Кроме полупроводников используются оксиды переходных металлов.
Обратите внимание на такой параметр как бета-коэффициент. Учитывается при использовании терморезистора для измерения температуры, для усреднения графика сопротивления от температуры и проведения расчетов с помощью микроконтроллеров. Бета-уравнение для приближения кривой изменения сопротивления термистора вы видите ниже.
Интересно: в большинстве случаев термисторы используют в диапазоне температур 25-200 градусов Цельсия.
Соответственно могут использоваться для измерений в этих диапазонах, в то время как термопары работают и при 600 градусах Цельсия.
Где используется
Терморезисторы с отрицательным ТКС часто используют для ограничения пусковых токов электродвигателей, пусковых реле, для защиты от перегрева литиевых аккумуляторов и в блоках питания для уменьшения зарядных токов входного фильтра (емкостного).
На схеме выше приведен пример использования термистора в блоке питания. Такое применение называется прямым нагревом (когда элемент сам разогревается при протекании тока через него). На плате блока питания NTC-резистор выглядит следующим образом.

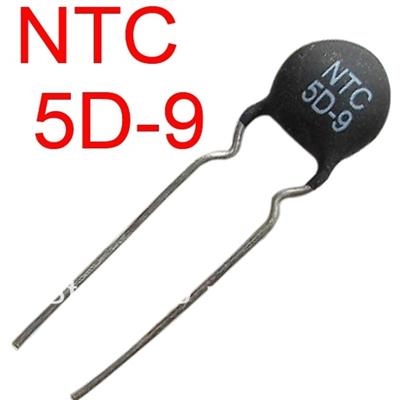

На рисунке ниже вы видите, как выглядит NTC-терморезистор. Он может отличаться размерам, формой, а реже и цветом, самый распространенный – это зелёный, синий и черный.
Ограничение пускового тока электродвигателей с помощью NTC-термистора получило широкое распространение в бытовой технике благодаря простоте реализации.
Известно, что при пуске двигателя он может потреблять ток в разы и десятки раз превышающий его номинальное потребление, особенно если двигатель пускается не в холостую, а под нагрузкой.
Принцип работы такой схемы:
Когда термистор холодный его сопротивление велико, мы включаем двигатель и ток в цепи ограничивается активным сопротивлением термистора. Постепенно происходит разогрев этого элемента и его сопротивление падает, а двигатель выходит на рабочий режим. Термистор подбирается таким образом, чтобы в горячем состоянии сопротивление было приближено к нулю. На фото ниже вы видите сгоревший терморезистор на плате мясорубки Zelmer, где и используется такое решение.
Недостаток этой конструкции состоит в том, что при повторном пуске, когда термистор еще не остыл – ограничения тока не происходит.
Есть не совсем привычное любительское применение терморезистора для защиты ламп накаливания. На схеме ниже изображен вариант ограничения всплеска тока при включении таких лампочек.
Если терморезистор используется для измерения температуры – такой режим работы называют косвенным нагревом, т.е. он нагревается от внешнего источника тепла.
Интересно: у терморезисторов нет полярности, так что их можно использовать как в цепях постоянного, так и переменного тока не опасаясь переполюсовки.
Маркировка
Терморезисторы могут маркироваться как буквенным способом, так и содержать цветовую маркировку в виде кругов, колец или полос. При этом различают множество способов буквенной маркировки – это зависит от производителя и типа конкретного элемента. Один из вариантов:
На практике, если он применяется для ограничения пускового тока чаще всего встречаются дисковые термисторы, которые маркируются так:
5D-20
Где первая цифра обозначает сопротивление при 25 градусах Цельсия – 5 Ом, а «20» — диаметр, чем он больше – тем большую мощность он может рассеять. Пример такого вы видите на рисунке ниже:
Для расшифровки цветовой маркировки можно воспользоваться таблицей, изображенной ниже.
Из-за обилия вариантов маркировки можно ошибиться в расшифровке, поэтому для точности расшифровки лучше искать техническую документацию к конкретному компоненту на сайте производителя.
PTC
Основные сведения
Позисторы, как было сказано, имеют положительный ТКС, то есть их сопротивление повышается при нагреве. Их изготавливают на основе титаната бария (BaTiO3). У позистора такой график температуры и сопротивления:
Кроме этого нужно обратить внимание на его вольтамперную характеристику:
Рабочий режим зависит от выбора рабочей точки позистора на ВАХ, например:
- Линейный участок используется для измерения температуры;
- Нисходящий участок используется в пусковых реле, реле времени, измерения мощности ЭМИ на СВЧ, противопожарной сигнализации и прочего.
На видео ниже рассказывается, что такое позисторы:
Где применяется
Сфера применения позисторов достаточно широка.
В основном они используются в схемах защиты оборудования и устройств от перегрева или перегрузки, реже для измерения температуры, а также в качестве автостабилизирующих нагревательного элемента. Кратко перечислим примеры использования:
- Защиты электродвигателей. Устанавливаются в лобовой части каждой обмотки электродвигателя (для односкоростных трёхфазных 3, для двухскоростных 6 и т.д.), PTC-терморезистор предотвращает перегорание обмотки в случае заклинивания ротора или при выходе из строя системы принудительного охлаждения. Как работает эта схема? Позистор используется в качестве датчика, подключенного к управляющему устройству с исполнительными реле, пускателями и контакторами. В случае нештатной ситуации его сопротивление повышается и этот сигнал передаётся на управляющий орган, двигатель отключается.
- Защиты обмоток трансформатора от перегрева и (или) перегрузки, тогда позистор устанавливается последовательно с первичной обмоткой.
- Система размагничивания кинескопов ЭЛТ-телевизоров и мониторов.
Кстати эта деталь часто выходит из строя и с этим случаем приходится сталкиваться при ремонте, характерен при этом выход из строя предохранителя. - Нагревательный элемент в клеевых пистолетах. В автомобилях для прогрева впускного тракта, на пример на фото ниже изображен подогреватель канала ХХ карбюратора Pierburg.
Кстати эта деталь часто выходит из строя и с этим случаем приходится сталкиваться при ремонте, характерен при этом выход из строя предохранителя.Терморезисторы – это группа устройств, способных преобразовать температуру в электрический сигнал, который считывают посредством измерения падения напряжения или силы тока в цепи, где он установлен. Или же они сами по себе могут являться регулирующим органом, если это позволяют сделать его параметры. Простота и доступность этих устройств позволяет их широко использовать как для профессионального конструирования приборов, так и для радиолюбительской практики.
Напоследок рекомендуем просмотреть видео, на котором подробно рассказывается, что такое терморезистор, как он работает и где применяется:
youtube.com/embed/t0hpOFwIMv8″ allowfullscreen=»allowfullscreen»>
Наверняка вы не знаете:
- Онлайн расчет резистора для светодиода
- Как зависит сопротивление проводника от температуры
- Как сделать терморегулятор своими руками
Электроника Призма
Электроника Призма
Термистор 5D11 NTC.
НТЦ 5d11.
Техническое описание:
1. Сопротивление: 5 Ом.
2. Диаметр: 11 мм.
Также доступны варианты:
NTC (Значение Ом/Сопротивление) D (Значение диаметра/Размер)
- => NTC 20d5 Термистор
- => ntc20d7 Термистор
- => Термистор NTC 5d9
- => Термистор NTC 10D9
- => Термистор NTC 20D9
- => Термистор NTC 22D9
- => Термистор NTC 33D9
- => Термистор
- => Термистор
- => NTC 10D11 Термистор
- => NTC 15D11 Термистор
- => NTC 20D11 Термистор
- => NTC 33D11 Термистор
- => Термистор
- => Термистор
- => Термистор
- => Термистор
- => NTC 47D15 Термистор
- => Термистор
- => Термистор NTC 10K 1 мм
- => Термистор NTC 10K 5 мм
NTC 2.5D11
NTC 5D11
NTC 5D15
NTC 10D15
NTC 15D15
NTC 20D15
NTC 10D20
- НТЦ 2. 5Д11,
- НТЦ 10Д11,
- НТЦ 15Д11,
- НТЦ 20Д11,
- НТЦ 33D11
5Д11,Мы являемся дилером 5d11 в Мумбаи, Тане, Пуне, Калькутте
Что такое NTC:
Термистор NTC представляет собой термочувствительный резистор, сопротивление которого значительно, точно и предсказуемо уменьшается по мере увеличения температуры ядра резистора в диапазоне рабочих температур.
NTC расшифровывается как «отрицательный температурный коэффициент». Термисторы NTC представляют собой резисторы с отрицательным температурным коэффициентом, что означает, что сопротивление уменьшается с повышением температуры.
Мы являемся дилером 10d11,15d11,20d11,2.5d11,33d11,5d11…. в Мумбаи, Тане, Пуне, Калькутте, дилер термисторов NTC в Мумбаи, поставщик термисторов в банглуру, производитель термисторов в Ченнаи, термистор NTC, термистор NTC Продавец резисторов в гидрабаде, терморезистор, термистор, импортный термистор NTC в Мумбаи, импортный терморезистор NTC в Ченнаи, импортный термистор в Банглоре,
У нас есть термистор NTC диаметром от 5 мм до 20 мм и сопротивлением от 2,5 Ом до 47 Ом всегда в наличии, терморезистор с отрицательным температурным коэффициентом,
NTC
Номер части:
5Д11
Номинальный рейтинг:
5 Ом
Размер обрезки:
диаметр 11 мм
Тип:
Тепловой резистор
Спецификация:
1) 5 Ом.
Сопротивление. 2) диаметр 11 мм.
Доступный цвет:
черный
Марка / Марка:
призма
