Умное реле Sonoff Th26 научит ваш телефон управлять бытовыми приборами на расстоянии, а также следить за текущим статусом работы. Больше не нужно вставать с постели, чтобы выключить свет или беспокоиться по дороге на работу о включённом утюге.

Модуль Sonoff Th26 способен коммутировать нагрузку с напряжением 100–240 В и током до 16 А, а ещё он поддерживает подключение внешних датчиков, которые помогут мониторить климатические параметры через мобильное приложение eWeLink.

Подключение и настройка

Для старта работы необходимо подключить электронику и настроить устройство.

Подключение электроники

Для наглядности в качестве примера, соберём макет системы освещения.

Что понадобится

• 1× Умное реле Sonoff Th26

• 1× Сетевой фильтр 220 В

• 1× Набор отвёрток

Инструкция по сборке

1. Возьмите сетевой фильтр или удлинитель. Разрежьте провод питания посередине и зачистите контакты от изоляции.

2. Провод со стороны вилки подключите к клемме L и N с подписью Input. А со стороны сетевого фильтра — в клеммы L и N с подписью Output.

3. Закройте клемму модуля специальной крышкой и зафиксируйте с помощью самореза.

4. Подключите вилку к источнику питания бытовой сети 220 В.

5. Электроника подключена, переходим к программной настройке.

Программная настройка

1. Скачайте и настройте приложение eWeLink.

2. Выполните сопряжение с модулем Sonoff Th26.

3. После сопряжения можете смело переходить к примерам работы.

Сопряжения с новыми устройствами

Умное реле Sonoff Th26 поддерживает два режима сопряжения с новыми устройствами:

• Режим быстрого сопряжения

• Режим совместимого соединения

Режим быстрого сопряжения

Режим служит для быстрого сопряжения мобильного телефона с новыми устройствами Sonoff.

1. Подключите всю необходимую электронику.

2. Удерживайте кнопку сопряжения более 5 секунд.

3. Модуль перейдет в «Режим быстрого сопряжения». Активацию режима подскажет индикаторный светодиод сопряжения с периодом миганий: один длинный → два коротких → пауза ↵.

4. Проведите сопряжение с устройством через мобильное приложение eWeLink.

Режим совместимого соединения

Режим служит для сопряжения мобильного телефона с новыми устройствами Sonoff. В режиме совместимого соединения, модуль Sonoff сам создаёт Wi-Fi окружение, через которое проходит дальнейшая настройка

1. Подключите всю необходимую электронику.

2. Удерживайте кнопку сопряжения более 5 секунд.

3. Модуль перейдет в «Режим быстрого сопряжения». Активацию режима подскажет индикаторный светодиод сопряжения с периодом миганий: один длинный → два коротких → пауза ↵.

4. Повторно удерживайте кнопку сопряжение более 5 секунд.

5. Модуль перейдет в «Режим совместимого соединения». Активацию режима подскажет индикаторный светодиод сопряжения с периодом миганий: все короткие ↵.

6. Проведите сопряжение с устройством через мобильное приложение eWeLink.

Примеры работы

Пришло время проверить умное реле Sonoff Th26 в действии.

Физический переключатель

Изменяйте состояние устройства физическим нажатием на кнопку на модуле Sonoff Th26:

• ON: устройство включено.

• OFF: устройство выключено.

Беспроводной переключатель

Изменяйте состояние устройства нажатием на иконку кнопки в мобильном приложении:

• ON: устройство включено.

• OFF: устройство выключено.

Мониторинг с внешних датчиков

Беспроводной выключатель Sonoff Th26 Wi-Fi поддерживает подключения внешних сенсоров для снятия климатических показаний. Подробности читайте в документации отдельно на каждый сенсор:

• Датчик влажности и температуры Sonoff AM2301 / Документация

• Герметичный датчик температуры Sonoff DS18B20 / Документация

Элементы платы

Чип ESP8266EX

За беспроводную технологию в Sonoff Th26 Wi-Fi отвечает чип ESP8266. В основе кристалла входит процессор семейства Xtensa — 32-х битный Tensilica L106 с частой 80 МГц с ультранизким энергопотреблением, радиочастотный трансивер с физическим уровнем Wi-Fi IEEE 802.11 b/g/n и блоки памяти SRAM. Мощности процессорного ядра хватает для работы сложных пользовательских приложений и цифровой сигнальной обработки.

Чип ESP8266EX расположен на плате управления внутри пластикового бокса.

Электромеханическое реле

За коммутацию нагрузки в Sonoff Th26 отвечает электромеханическое реле. Общий принцип работы реле читайте в нашей документации.

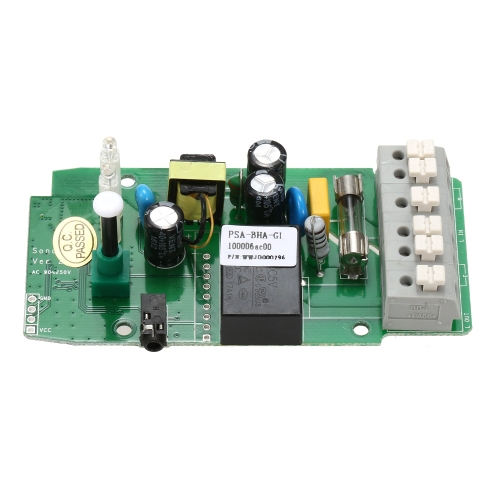

Электромеханическое реле расположено на плате управления внутри пластикового бокса.

Клеммник питания и нагрузки

Клеммник служит для подключения Sonoff Th26 к источнику питания и нагрузки. Выходное значение коммутируемого напряжения нагрузки равно входному напряжению на клеммах питания.

Контакт	Функция	Подключение
L / Output	Питание нагрузки / Фаза	Подключите к фазному проводу нагрузки.
Ground	Земля модуля	Подключите к земляному проводу источника питания. Если в бытовой сети отсутствует защитный провод заземления, оставьте клемму пустую.
Ground	Земля нагрузки	Подключите к земляному проводу нагрузки. Если у нагрузки отсутствует защитный провод заземления, оставьте клемму пустую.
L / Input	Питание модуля / Фаза	Подключите к фазному проводу источника питания.
N	Питание модуля или нагрузки / Ноль	Подключите к нулевому проводу источника питания или нагрузки.
N	Питание нагрузки или нагрузки / Ноль	Подключите к нулевому проводу источника питания или нагрузки.

Если не знаете, где в вашей бытовой сети фаза L и ноль N, ничего страшного. Провода L и ноль N можно менять местами, если подключаемая нагрузка это предусматривает.

.

Светодиодная индикация

На модуле расположено два светодиода: индикатор нагрузки и индикатор сопряжения.

Индикатор нагрузки

Светодиодный красный индикатор нагрузки подскажет текущее состояния нагрузки.

Индикатор сопряжения

Светодиодный синий индикатор Wi-Fi подскажет текущее cопряжения модуля.

Состояния светодиода	Описание режима
Мигает: один длинный → два коротких → пауза ↵	Режим быстрого сопряжения.
Мигает: все короткие ↵	Режим совместимого соединения.
Мигает: один короткий → пауза ↵	Невозможно найти Wi-Fi роутер.
Мигает: два коротких → пауза ↵	Устройство успешно подключено к Wi-Fi роутеру, но отсутствует связь в сеть.
Мигает: три коротких → пауза ↵	Обновление прошивки.
Горит	Устройство успешно подключено.

Кнопка сопряжения

Принципиальная схема

Габаритный чертеж

Характеристики

• Модель: Sonoff Th26 (SKU IM160712002)

• Микроконтроллер: чип ESP8266 Wi-Fi

• Стандарт Wi-Fi: 802. 11b/g/n (2,4 ГГц)

• Программная поддержка: Android/iOS

• Напряжение питания: AC 100–240 B

• Управляемая нагрузка: AC 100–240 B до 16 А / 3500 Вт

• Диаметр провода под клеммник: 0,5–1,5 мм (24–14 AWG)

• Совместимые сенсоры:

  • Герметичный датчик температуры Sonoff DS18B20

  • Датчик влажности и температуры Sonoff AM2301

  • Датчик влажности и температуры Sonoff Si7021

  • Датчик влажности почвы Sonoff MS01

• Разъём для внешнего датчика: мини-джек 2,5 мм (TRRS)

• Размеры: 114×51×32 мм

Ресурсы

• Умное реле Sonoff Th26 в магазине.

• Векторное изображение Sonoff Th26

Полезные статьи

• Настройка приложения eWeLink

• Датчик влажности и температуры Sonoff AM2301 / Документация

• Герметичный датчик температуры Sonoff DS18B20 / Документация

Документация

• Начало работы с Sonoff Th26

• Инструкция пользователя Sonoff Th26

• Спецификация Sonoff Th26

• Datasheet на чип ESP8266

WiFi реле c датчиком температуры и влажности Sonoff Th26 +Si7021

Дистанционный Wi-Fi реле Sonoff  Th26 предназначен для управления абсолютно любыми электроприборами приборами прямо из вашего смартфона через Wi-Fi или интернет из любой точки мира.

Модель снята с производства  с Июля 2022 года!  Больше поставляться не будет. Новая усовершенствованная версия Sonoff elite 16A уже в продаже в нашем магазине.

С помощью дистанционного выключателя Sonoff вы легко сможете управлять через смартфон iPhone/Android домашними бытовыми электроприборами, котлами, кондиционерами, воротами и другими устройствами. Мобильное приложение Ewelink позволяет подключить неограниченное количество выключателей Sonoff . Вы наглядно видите статус каждого устройства. При подключении Sonoff  через Wi-Fi к роутеру имеющий статический IP адрес , он отправляет данные на облачную платформу глобального сервера Amazon AWS. Через него и происходит управление устройством из любой точки мира, где есть доступ в интернет. Так же Sonoff имеет разъем для подключения датчик температуры и влажности/ Возможность подключения датчиков существенно расширяет возможности применения дистанционного выключателя Sonoff  так же этому способствует поддержка максимальной силы тока до 16 А. Дистанционный выключатель поддерживает  8 независимых таймеров для включения и выключения устройств по расписанию.

Работает как в локальной домашней сети, так и через бесплатный «облачный» сервис. Легкая настройка без использования компьютера. Поддержка сетей WiFi 802.11 b/g/n.

Функциональное русскоязычное приложение Ewelink для IOS и Android позволит вам легко управлять всеми функциями устройства:

•         Поддержка Wi-Fi сети.
•         Поддержка датчиков температуры и влажности SI7021.
•         Максимальная сила тока до 16 А
•         Поддержка отслеживания состояния, статусы в мобильном приложении.
•         Поддержка удаленного включения или выключения устройств.
•         Поддержка до 8 временных режимов.
•         Поддержка множества устройств в одном приложении на одном смартфоне.
•         Простота установки, удобство в обращении.
•         Поддержка сервисов Alexa, Yandex Алиса (голосовое управление)

Технические характеристики Sonoff TH-16  + датчик Sonoff 7021:

•         Беспроводная связь: Wi-Fi (IEEE 802.11 b/g/n)
•         Подключение датчиков AM2301, DS18B20
•         Платформы: Android/iOS
•         Входное напряжение: AC 90-250 B (50/60 Гц)
•         Максимальная сила тока: 16 А
•         Максимальная мощность: 3500 Вт
•         Сечение провода: 1.5 кв.мм
•         Рабочая температура: -40°C — +125°C (только для использование внутри помещения)
•         Влажность: 5%-95%
•         Размер выключателя: 114x52x32 мм
•         Вес: 80 г

Для установки мобильного приложения EWELINK ​ отсканируйте QR код

Скачать инструкцию для Sonoff «установка и настройка приложения EWELINK»

Sonoff Th26 — 15A WiFi RF Smart Switch

Описание

Вам когда-нибудь было интересно, каково это — жить в среде IoT (Интернета вещей)? Где условия в помещении контролируются, а вентилятор включается только при подходящей температуре? Не думай больше! Будущее уже наступило, и Sonoff Th26 создан именно для этого!

Sanoff Th26 — это беспроводной переключатель контроля температуры и влажности , который может удаленно контролировать и устанавливать диапазон температуры и влажности для включения/выключения подключенных устройств через приложение iOS/Android eWeLink.

Интеллектуальный переключатель температуры и влажности Sonoff Th26 поддерживает предварительную настройку диапазона температуры или влажности. Когда температура или влажность вашей домашней среды попадает в диапазон, он автоматически включает или выключает подключенные устройства.

Sonoff Th26 поддерживает четыре типа датчиков контроля температуры и влажности, включая Si7021, AM2301, DS18B20 и DHT11. Датчик должен быть подключен к умному выключателю перед включением питания. Не рекомендуется подключать или отключать датчик при включенном питании.

Примечание: Датчики и кабель датчика НЕ входят в комплект поставки Sonoff Th26. Получите датчик Si7021 (влажность и температура) здесь и DS18B20 (погружной датчик температуры) здесь.

Посмотрите это видео с сайта Geek Street, в котором показано, как настроить Sanoff Th26 с помощью приложения eWeLink
