Дисковый многопильный станок Тайга СМД-1 (Тайга СМД-2)



     Дисковые многопильные станки  «Тайга СМД-1» , «Тайга СМД-2» и «Тайга СМД-3»  предназначены для качественной и быстрой распиловки лафетов на обрезную доску, бруски  и пр. Станки хорошо себя зарекомендовали при встраивании их в технологическую цепочку с другим оборудованием (для изготовления заготовок для поддонов и т.д.).

Отличительные особенности «Тайга СМД-1»:

  • Максимальная высота пропила 120 мм.
  • Низкая энергоёмкость 15 кВт.
  • Возможность установки 5 пил диаметром 400 мм (пилы входят в комплектацию станка).
  • Малые габариты.
  • Ряд конструктивных решений существенно облегчающих настройку и обслуживание станка.
  • Высокая скорость распиловки.
  • Низкая цена.

Отличительные особенности «Тайга СМД-2»:

  • Максимальная высота пропила 150 мм.
  • Мощность электродвигателя 22 кВт  позволяет  эффективно распиливать пиломатериал используя  5-ть дисковых пил, диаметром 450 мм (пилы входят в комплектацию станка).
  • Высокая скорость распиловки.
  • Низкая цена.

Тарная модификация станка «Тайга СМД-2»:

Рекомендуемые параметры для получения тарной доски:

  • Скорость подачи — 4.5 м/мин.
  • Высота пропила —  50 мм (75 мм).
  • Максимальное количество дисковых пил — 15 шт (10 шт.).  диаметром 300 мм (обязательно с подрезными ножами),  18 зубьев и толщиной напаек не более 4.1 мм
  • В комплектации станка необходимо предусмотреть установку  2-х  дополнительных прижимных роликов.

Отличительные особенности «Тайга СМД-3» (выпускается с 2015 г. ):

  • Максимальная высота пропила 150 мм.
  • Мощность электродвигателя 30 кВт  позволяет  эффективно распиливать пиломатериал используя  5-ть и более дисковых пил, диаметром 450 мм (пилы входят в комплектацию станка).
  • Высокая скорость распиловки. Средняя скорость подачи 7 м./минута! (30-45 м.куб/смена). Большая производительность станка (зависит от своевременной загрузки станка сырьем и параметров получаемой продукции).
  • Низкая цена.

Технические характеристики:

  Тайга СМД-1   Тайга СМД-2Тайга СМД-2
(тарный)
Тайга СМД-3
Максимальная высота пропила, мм12015050 (75) / 150150
Максимальная ширина между пилами, мм290290290290
Минимальная ширина между пилами, мм55510
Количество устанавливаемых пил, шт.55до 15 (10) / 55 +
Диаметр устанавливаемых пил, мм400450300 / 450450
Скорость подачи заготовки, м./мин.4.5 / 7 / 94.5 / 7 / 94.5 / 7 / 94.5 / 7 / 9
Мощность основного двигателя, кВт.15222230
Мощность двигателя подачи, кВт.0.750.750.750.75
Габариты станка, мм1400*1250*1000 1400*1250*1000 1400*1250*1000 1400*1250*1000
Вес станка, кг. / объем, м.куб.785/2.26835/2.26835/2.26850/2.26
  • Видео дисковый многопильный станок СМД-2:

  • Дисковый многопильный станок СМД-2 (тарная модификация):

  •   Видео инструкция по сборке и наладке дискового многопильного станка СМД:

Фрезерно-сверлильный станок STALEX SMD-X1 — Афалина ГК

Фрезерно-сверлильный станок STALEX SMD-X1 — Афалина ГК


Группа Компаний «Афалина» — Промышленное и строительное оборудование




Выбрать город


Челябинск
(351) 700-77-39

Выберите город

  • Челябинск
  • Екатеринбург
  • Магнитогорск

  • Каталог оборудования
  • Бренды
  • Главная

  • О компании

    • 3D тур

    • История
    • Сертификаты
  • Полезные статьи
  • Сервис
  • Контакты

(351) 700-77-39 | site@afalina. com



Описание

Станок индивидуального применения предназначен для сверления, фрезерования черных и цветных металлов и расщепляемых пластмасс.

Комплектация поставки

  • Сверлильный патрон 13 мм с оправкой и ключом
  • Защитный экран с концевым выключателем
  • Зажимная тяга М12
  • Инструмент для обслуживания
  • Инструкция по эксплуатации
  • Деталировка

Особенности

  • Безколлекторный двигатель с плавной регулировкой частоты вращения
  • Прецизионный крестовый стол с регулируемыми направляющими «ласточкин хвост»
  • Корпус из серого чугуна
  • Удобная панель управления
  • Точное перемещение пиноли шпинделя
  • Индикатор перегрузки двигателя

Технические характеристики


















Stalex SMD-X1
Максимальный диаметр сверления (Ст.3)13 мм
Максимальный диаметр торцевого фрезерования30 мм
Максимальный диаметр концевой фрезы13 мм
Частота вращения шпинделя100-2500 об/мин
Конус шпинделяМТ-3
Ход фрезерной головки180 мм
Диапазон наклона фрезерной головки, влево/вправо45º/45º
Расстояние шпиндель-стойка170 мм
Расстояние шпиндель-стол280 мм
Размер стола385х100 мм
Ход стола по оси Х и Y220х100 мм
Т-образный паз, 312 мм
Напряжение сети220 В
Выходная мощность, S1-100%0,5 кВт
Потребляемая мощность, S6-40%0,75 кВт
Габаритные размеры (ДхШхВ)520х500х760 мм
Масса50 кг
  • Фрезерно-сверлильный станок STALEX SBM-16
  • Фрезерно-сверлильный станок STALEX WMD45
  • Фрезерно-сверлильный станок STALEX SBM-20
  • Фрезерно-сверлильный станок STALEX SBM-30
  • Фрезерно-сверлильный станок STALEX ZAY7032G
  • Фрезерно-сверлильный станок STALEX SMD-2
  • Фрезерно-сверлильный станок STALEX SMD-1
  • Фрезерно-сверлильный станок STALEX SMD-3
  • Фрезерно-сверлильный станок STALEX ZX50C
  • Фрезерно-сверлильный станок STALEX XZ50C
  • Станок фрезерно-сверлильный Stalex SBM16, 400х120 мм, 230В


Здесь Вы можете отправить свою заявку на любое интересующее Вас оборудование или задать вопрос, не отходя от Вашего компьютера. Обязательные для заполнения поля отмечены звездочкой (*).









*
Ваше Имя:

Пример: Сидоров Иван Петрович

*Текст сообщения:


Информация о заказе, либо любой интересующий вопрос пишется в произвольной форме. Сообщение будет обработано нашим менеджером.


*
Ваш телефон:

Пример: 8-351-2345678


Ваш Город:

Пример: Челябинск

Ваш E-Mail:

Пример: [email protected]



*
Введите код:

Пример: abc3127


Special



Top 10 SMT Assembly Brand Machines — Производство печатных плат и сборка печатных плат

Smart Factory Solution   быстро становится тенденцией в производстве электроники. Это актуально в связи с необходимостью сокращения затрат, повышения скорости производства и устранения некоторых проблем, которые ограничивают повышение эффективности производства.

Машины с технологией поверхностного монтажа (SMT) играют важную роль в предоставлении гибких производственных решений.

В этом руководстве объясняется концепция технологии поверхностного монтажа (SMT), различные типы или марки машин SMT, а также компании или марки, производящие эти машины.

Запросить расчет стоимости изготовления печатной платы сейчас

Что такое технология поверхностного монтажа?

Технология поверхностного монтажа, также называемая SMT , представляет собой тип производства электрических компонентов, который включает монтаж электрических компонентов непосредственно на поверхность печатной платы (PCB).

Актуальность SMT прошла долгий путь, чтобы заменить прежний формат производства электронных компонентов — сквозную технологию.

Одним из многих преимуществ производства с использованием технологии поверхностного монтажа (SMT) является то, что это упрощает масштабирование производства в режиме реального времени. В дополнение к скорости, которую он обеспечивает, SMT также помогает сократить стоимость производства электроники, поскольку требуется меньше рук.

Электронные устройства, изготовленные с использованием технологии поверхностного монтажа (SMT), называются устройствами поверхностного монтажа (SMD).

Что делает машина для поверхностного монтажа?

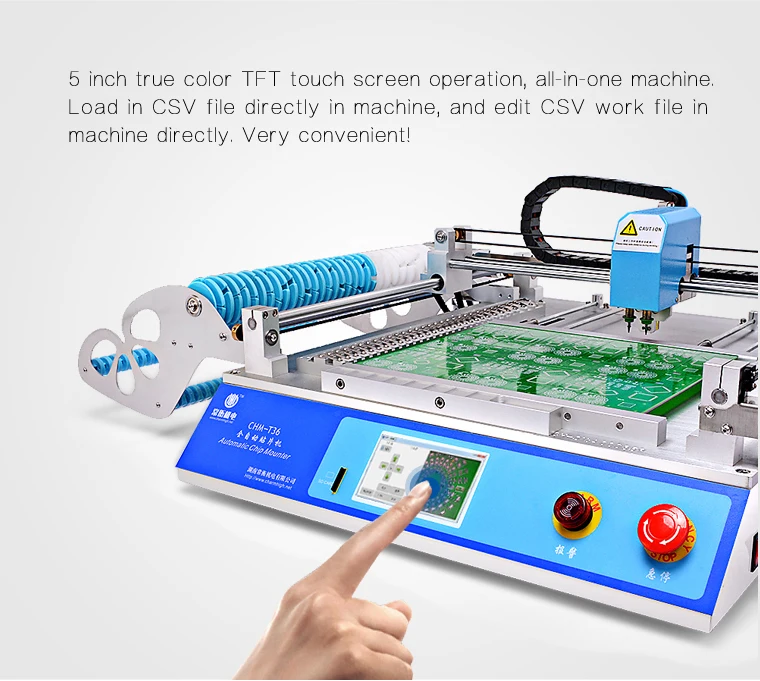

Машины для поверхностного монтажа также называются машинами Pick-and-place или системами размещения компонентов поверхностного монтажа.

Эти машины представляют собой роботизированные машины, используемые для размещения устройств поверхностного монтажа (SMD) на печатных платах (PCB).

Эти машины широко используются из-за высокой точности, нескольких вариантов использования/приложений и разнообразия электронных компонентов, которые можно использовать на них.

Типы сборочных машин для поверхностного монтажа

Станки для поверхностного монтажа

Большая часть повышения успешности использования машин с технологией поверхностного монтажа (SMT) зависит от входных данных различных машин, используемых в процессе.

Речь идет не об одной машине. Для облегчения размещения электронных компонентов на печатных платах используется до шести (6) машин.

Ниже приведены некоторые из популярных машин для захвата и установки и работа, которую они выполняют с точки зрения технологии поверхностного монтажа (SMT).

1.  Сборочные машины

Это первый тип сборочной машины поверхностного монтажа. Машины для захвата и размещения используются для захвата и размещения или размещения электронных компонентов устройства поверхностного монтажа (SMD) на печатной плате (PCB).

За размещением сразу же следует пайка этих компонентов SMD, чтобы они приклеились к печатной плате.

Прежде чем принять решение о покупке модели подъемно-транспортного оборудования, необходимо учитывать множество факторов. Эти машины делятся на несколько типов.

К ним относятся:

Ручные захватные машины

4 90 -местные машины. Как следует из названия, процесс выбора и размещения устройства для поверхностного монтажа (SMD) на печатной плате выполняется вручную.

Следует отметить, что ручные подъемно-транспортные машины часто используются для производства модульных печатных плат. Машины с ручным управлением также можно использовать, когда необходимо настроить компоненты для высокоскоростных автоматических операций.

Использование ручных подъемно-транспортных машин — идеальный способ повысить урожайность, снизить утомляемость оператора и сократить количество ошибок при укладке.

Хотя точность размещения не всегда гарантируется из-за потенциальных ограничений, с которыми сталкивается оператор.

Несмотря на это, ручная машина для захвата и размещения отлично справляется с увеличением производства ручных объемов.

Полуавтоматическая машина

Полуавтоматические подъемно-транспортные машины изначально были разработаны как интерфейс между ручными и автоматическими подъемно-транспортными машинами.

Эти полуавтоматические подъемно-транспортные машины отлично справились с задачей предоставления компьютерного интерфейса с визуальным контролем, который облегчает оператору определение направления компонента. Таким образом, оператор будет точно размещать компоненты со сверхмелким шагом.

Единственное отличие состоит в том, что полуавтоматическая машина для захвата и размещения по-прежнему работает с ручным размещением. Таким образом, оператор должен вручную позиционировать компоненты для приложений с небольшим объемом.

Автоматические машины Pick-and-place

— Автоматические машины SMT заменили полуавтоматические модели SMT. Автоматическая модель была усовершенствована для перехода от ручных станков к полностью автоматизированным станкам поверхностного монтажа.

Среди прочего, автоматические станки SMT полностью оборудованы методами центрирования методом захвата и размещения, а также улучшенными возможностями станка в области повторяемости и точности.

2.  Печь для отверждения SMT

Это также называется печью для запекания с технологией поверхностного монтажа (SMT). Печь для отверждения SMT — это печь, используемая для запекания паяльной пасты и отверждения клея.

Объем производства также определяет возможность комбинирования трио: запекание паяльной пасты, отверждение клея и оплавление припоя.

3.  Трафаретный принтер с паяльной пастой

Это третий тип сборочной машины для поверхностного монтажа. Трафаретный принтер для паяльной пасты — это машина, используемая для трафаретной печати паяльной пасты на печатной плате.

Это часто делается до того, как компоненты устройства для поверхностного монтажа (SMD) будут размещены на печатной плате (PCB).

4.  Машина для пайки оплавлением

На машину для пайки оплавлением приходится около 25% общей стоимости устройства с технологией поверхностного монтажа (SMT).

Этот станок для поверхностного монтажа в основном используется для оплавления припоя с устройства поверхностного монтажа (SMD) на печатную плату. Это делается после пайки оплавлением паяльной пастой.

5.  Оборудование для очистки растворителем

Процесс пайки не всегда бывает аккуратным. Есть вероятность, что флюс и излишки припоя останутся после всего процесса.

Вот почему вам нужно использовать оборудование для очистки растворителем. Эта машина SMT используется для очистки и удаления излишков флюса и припоя с печатной платы (PCB) после пайки.

6.   Проверочное оборудование

Ремонтно-проверочное оборудование — это еще один тип оборудования для технологии поверхностного монтажа (SMT), которое требуется в процессе сборки поверхностного монтажа.

Оборудование для проверки печатных плат представляет собой машину поверхностного монтажа, используемую для проверки печатных плат (ПП). Осмотр проводится для проверки печатной платы на наличие потенциальных дефектов.

Машина не только обнаруживает дефекты или неисправности в печатной плате. Он также используется для ремонта или исправления этих дефектов.

Паяльник и паяльная станция для поверхностного монтажа с горячим воздухом — это два наиболее часто используемых типа оборудования для проверки печатных плат, которые используются для обнаружения и устранения этого дефекта.

Запросить предложение по сборке печатных плат

Лучшие производители станков для сборки SMT

Теперь мы рассмотрим некоторые из лучших брендов и компаний, которые производят различные виды машин для поверхностного монтажа (SMT).

Mycronic является первым производителем сборок поверхностного монтажа в списке. Это один из лучших производителей сборки SMT, который занимается производством, распространением и управлением сложными машинами для захвата и установки.

1.  Mycronic

MY300 — самая выдающаяся машина для поверхностного монтажа, производимая Mycronic. С помощью этой машины для захвата и укладки операторы могут заполнять больше досок с меньшей площадью.

Особенности машины Mycronic SMT

Ниже приведены некоторые особенности технологии поверхностного монтажа (SMT), производимой и распространяемой Mycronic:

Strong Software Suite

Подъемный механизм оснащен мощным программным обеспечением, универсальным и удобным для пользователя.

Актуальность этого программного обеспечения для станков SMT заключается в том, что оно упрощает операторам станков, планировщикам, менеджерам по складу и инженерам доступ к обновленной информации об использовании станков SMT.

Точная погрузочно-разгрузочная работа

Вам не обязательно переутомляться, работая со сложными погрузочно-разгрузочными работами.

Вместо этого вы хотите использовать функцию точной обработки материалов машины Mycronic SMT, чтобы избежать узких мест, возникающих при сложной обработке материалов SMT.

Таким образом, вы сможете использовать универсальное решение, предлагаемое машинами Mycronic для поверхностного монтажа, для производства любого количества печатных плат за день.

2.  JUKI Automation Systems

Компания JUKI является одним из ведущих производителей станков с технологией поверхностного монтажа (SMT). Компания занимается бизнесом уже много лет. Таким образом, он находится в лучшем положении, чтобы предложить желаемые решения для станков SMT.

Давайте подробно рассмотрим, что JUKI может предложить в отношении машин с технологией поверхностного монтажа (SMT).

Компания создает большой портфель установочных машин

Компания JUKI известна своим большим ассортиментом установочных машин, которые она производит. Компания производит станки SMT для малых, средних и крупных компаний.

Производительность

Производительность машин SMT не подлежит сомнению, поскольку JUKI уделяет особое внимание разработке высококачественных и высокопроизводительных подъемно-транспортных машин.

Возможности размещения

печатной платы (PCB ).

3.  DDM Novastar

DDM Novastar является одним из ведущих производителей оборудования для установки и установки, предназначенного для использования как в ручных, так и в автоматизированных системах поверхностного монтажа.

На данный момент компания произвела около 26 000 СМТ, из которых клиенты довольны своей покупкой.

DDM Novastar также разрабатывает оборудование для установки и переноски для работы на станках с малым и средним поверхностным монтажом.

Помимо надежности, простоты эксплуатации, быстрой настройки и доступной стоимости машин для захвата и перемещения.

Ниже приведены некоторые из причин, по которым инженеры и операторы станков предпочитают использовать станки SMT производства DDM Novastar:

Различные типы станков SMT

Одна из причин, по которой операторы станков SMT, такие как DDM Novastar, заключается в том, что компания предлагает широкий спектр машин для захвата и размещения.

Эти машины бывают ручного и автоматизированного типа. Для ручных моделей у нас есть много моделей, таких как:

  • MPP-11 Ручная настольная машина для захвата и размещения
  • Система захвата и размещения MPP-21

Автоматические машины SMT производства DDM Novastar включают:

  • Устройство захвата и размещения LE40
  • Недорогое устройство захвата и размещения NovaPlace
  • LS60 Устройство захвата26
  • LS40V Pick and Place Machine with Vision

  • LE-40V Pick and Place Machine with Vision

Сборочные системы поверхностного монтажа «под ключ»

DDM Novastar также является одним из производителей сборочного оборудования поверхностного монтажа, необходимого для производства полного комплекта. Решение для печатной платы (PCB).

Компания предлагает комплексные системы сборки SMT для крупносерийной сборки печатных плат, экономичного прототипирования и опытного производства.

Готовые SMT-решения DDM Novastar также используются для ручного SMT-прототипирования, средней производительности, автоматического прототипирования и малообъемной производительности.

Уникальное программное обеспечение для программирования

Компания DDM Novastar также добавляет кое-что важное к предлагаемым ею полномасштабным услугам сборки SMT.

Компания предлагает уникальное программное обеспечение для программирования. Программное обеспечение называется SMTrue Run Optimize Software .

Программное обеспечение используется для автономного программирования автоматических станков SMT. Таким образом, будет легче повысить эффективность и производительность машины.

Различные уровни автоматизации

Еще одной уникальной особенностью машин DDM Novastar являются различные уровни автоматизации работы машины.

Эти уровни автоматизации связаны с различными этапами производства и возможностями станков DDM Novastar SMT.

Минимальное количество компонентов, которые можно собрать в час, равно 50. То есть, если вы используете Ручной (ручной) станок SMT.

Производительность может достигать 30 000 компонентов в час (CPH), если вы используете полностью автоматический (высокоскоростной) отдельно стоящий или модульный станок для поверхностного монтажа.

Недорогие самосвальные машины

DDM Novastar также производит самосвальные машины, которые не проделают дыру в вашем кармане.

Цена станков SMT начинается от 300-400 долларов США за ручной (ручной) вариант и может достигать 100 000 долларов США за полностью автоматический вариант.

4.  Yamaha Motor

Yamaha — еще одна компания, специализирующаяся на производстве машин с технологией поверхностного монтажа (SMT).

Компания специализируется на производстве подъемно-транспортных машин, которые предлагают операторам интеллектуальные производственные решения.

Итак, если вы хотите реализовать интеллектуальное производство с помощью самовывозных машин, Yamaha Motor — это производитель, с которым вам следует поговорить.

Вот некоторые из причин, по которым Yamaha Motor является одним из лучших производителей машин для сборки SMT:

Полный модельный ряд машин для поверхностного монтажа

9 9

Одно из преимуществ Благодаря широкому ассортименту продукции SMT, предлагаемой производителем, Yamaha Motor намного опережает конкурентов.

Эта линейка машин для поверхностного монтажа включает в себя систему хранения SMD, устройство для поверхностного монтажа, систему контроля, программное обеспечение для управления, принтер для паяльной пасты, устройство для склеивания флип-чипов и гибридный установщик, а также диспенсер.

Конкурентоспособные цены

Машины Yamaha Motor также превосходят конкурентов по конкурентным ценам.

Неважно, какой у вас бюджет, будьте уверены, что найдется самовывоз, который соответствует вашим потребностям.

5.  Europlacer

Если есть какой-либо производитель станков SMT, который стоит лука, то это должен быть Europlacer . За последние пару лет компания постоянно появлялась на   , производя, распространяя и управляя несколькими машинами для захвата и размещения.

Эти услуги для машин SMT неразрывно связаны со стремлением производителя разрабатывать и распространять одни из лучших машин с технологией поверхностного монтажа (SMT).

Это в дополнение к тому факту, что Europlacer производит эти машины в соответствии с потребностями вашего бизнеса. Вам не нужно отказываться от одной функции ради другой, потому что Europlacer позаботился о том, чтобы станки SMT были разработаны с учетом потребностей вашего бизнеса без необходимости жертвовать качеством или производительностью.

Станки SMT производства Europlacer обладают множеством функций, в том числе:

  • Автоматизация
  • Интеллектуальные сопла
  • Высокая точность
  • Фиксированная камера
  • Возможность модернизации
  • Электрические испытания
  • Высокая скорость
  • Сервис и техническое обслуживание

6.  Neoden SMT

Neoden Surface Mount Technology is надежный производитель SMT. Компания специализируется на производстве и управлении полностью автоматической линией поверхностного монтажа.

Это еще не все!

Производитель также производит высокоскоростную линию сборки печатных плат (PCB). Это разработано, чтобы удовлетворить любую партию сборки печатных плат.

Компания также производит различные станки для поверхностного монтажа, предназначенные для того, чтобы операторы станков могли выбирать из нескольких вариантов технологии поверхностного монтажа (SMT).

7.  Panasonic

Panasonic является одним из сторонников Smart Factory Solutions . С тех пор они продолжили производство машин   с технологией поверхностного монтажа (SMT), которые предлагают пользователям лучшие в своем классе решения.

Машины SMT, распространяемые Panasonic, также универсальны. Вы можете получить машины как для начального уровня, так и для более сложных требований.

Кроме того, вы можете использовать эти машины SMT для любого объема и любого сочетания ваших потребностей Smart Manufacturin г.

8.  Hanwha Precision Machinery

И последнее, но не менее важное место в нашем списке производителей оборудования для поверхностного монтажа (SMT) занимает Hanwha Precision Machinery.

Компания изготовила первый чип-монтаж в 1989. С тех пор производитель изучил многие другие соответствующие производственные процессы, включая интегрированные программные решения, производство полупроводникового оборудования, монтажные устройства с технологией поверхностного монтажа (SMT), оборудование для промышленной автоматизации, а также оборудование для вставки и автоматизации оборудования.

Компания также предлагает отличное обслуживание клиентов, направленное на обеспечение большей ценности, большей эффективности и универсальности.

Ориентировочная прейскурантная цена сейчас

Как выбрать лучший станок для поверхностного монтажа

Выбор самовывозного станка может быть сложным, особенно если вы не знаете, что искать. Вот почему вам нужно узнать о некоторых важных функциях, которые вы должны искать в любой машине SMT.

Следует учитывать следующие факторы:

1.  Скорость размещения

Скорость, с которой работает сборочно-разгрузочная машина, очень важна. Вы должны рассмотреть это в первую очередь, прежде чем что-либо еще, потому что это одна из важных функций, которые заставляют машину SMT работать должным образом.

Кроме того, вы должны понимать, что скорость размещения связана со скоростью, с которой машина SMT захватывает компоненты SMT и проверяет компоненты перед размещением компонентов на печатной плате (PCB).

Другим важным фактором, который следует учитывать в отношении скорости размещения, является стандартный рейтинг IPC 9850 . Это стандарт, используемый многими производителями SMT для   оценки скорости машин захвата и размещения. Кроме того, МПК 9Стандарт скорости или рейтинга 850 связан с общими рекомендациями для массивов печатных плат и сочетания деталей.

Эмпирическое правило заключается в том, чтобы вы обесценивали любую цифру, которую мог указать производитель. Девальвация важна, потому что заявленная производителями скорость обычно снижается на 30-40%.

Таким образом, вы получите точное значение или цифру потенциальной скорости или скорости машины SMT, если сделаете несколько делений. Лучший способ деления — девальвация или снижение ставки размещения ставки автомата на 30%. Таким образом, у вас будет четкое значение скорости, которое может обеспечить машина SMT.

2.  Точность и воспроизводимость

Другим важным фактором, который необходимо учитывать, является точность и воспроизводимость механизма захвата и размещения.

Это важно, учитывая, что точность машины играет важную роль при выборе, проверке и размещении компонентов на печатной плате (PCB).

Следует отметить, что качество станка SMT очень важно для точности и воспроизводимости станка захвата и размещения.

Лучшим станком для поверхностного монтажа с наибольшей точностью является тот, который имеет точность 0,0001 дюйма и шаг шага 12 мил.

Это должно быть сделано несколько раз для максимального выхода.

Мы не могли бы не упомянуть, что машина для захвата, которую вы хотите купить, должна иметь программное обеспечение для программирования, а также компьютер. Эти два будут иметь большое значение, чтобы позаботиться о постоянном повторении размещения компонентов.

3.  Размер деталей

Вы нашли время, чтобы обдумать размер деталей, которые вы хотите поместить на сборочно-разгрузочную машину?

Размер деталей имеет большое значение, потому что вам нужно найти машину с технологией поверхностного монтажа (SMT), которая соответствует размеру деталей, которые вы хотите использовать для выбора, проверки и размещения на печатной плате.

Общее правило состоит в том, чтобы купить машину для захвата и размещения (P&P), которая может захватывать компоненты следующих размеров:

  • 0402
  • 0201
  • 01005

Если машина SMT не может подобрать их, это означает, что вам, возможно, придется принять специальные меры. Это обычное дело, если размер компонентов SMT ниже или меньше 0402.

В этом случае вам понадобится сопло или дополнительный питатель, чтобы упростить конструкцию такого компонента.

Обертывание

Машины для поверхностного монтажа (SMT) или машины для монтажа очень необходимы для производства печатных плат (ПП). Эти машины упрощают и ускоряют монтаж компонентов на печатной плате. И вы сэкономите больше денег и потратите меньше времени.

Таким образом, примите во внимание важные факторы, о которых мы только что рассказали в этой статье, чтобы вы могли найти лучшую сборочную машину SMT для ваших нужд проектирования печатных плат.

10 лучших станков для поверхностного монтажа в мире

Что такое технология поверхностного монтажа?

Технология поверхностного монтажа, первоначально известная как Planner Mount, представляет собой метод монтажа электронных компонентов непосредственно на поверхность печатных плат вместо того, чтобы перемещать их с одной стороны на другую и припаивать. В 1960 IBM (в основном) представила этот способ пайки компонентов с помощью машин SMT. Постепенно отрасль приняла революцию в электронных компонентах и ​​начала заменять сквозные компоненты компонентами для поверхностного монтажа, обычно называемыми устройствами для поверхностного монтажа (SMD). Видной причиной превосходства SMT над THT является его компактность. В режиме реального времени устройства для поверхностного монтажа экономят много места и обеспечивают лучшее соединение между компонентами и печатной платой.

В настоящее время в промышленности используются оба типа компонентов, устанавливаемых в сквозные отверстия, и для поверхностного монтажа на одной плате для достижения максимальной производительности. Потому что еще не все электронные компоненты могут быть адаптированы к технологии поверхностного монтажа. Например, большие трансформаторы и радиаторы.

В этой статье

Что такое SMT-машина и для чего она нужна?

Станок для поверхностного монтажа представляет собой автоматическую сборочную машину, используемую для сборки устройств поверхностного монтажа SMD на печатных платах. Обычно предполагается, что машина SMT выбирает и размещает устройства для поверхностного монтажа в соответствующих местах.

Автоматизация сборки SMT позволила производить точную и быструю сборку электронных компонентов. Машины SMT помогают в процессе производства печатных плат, сводя к минимуму время сборки и возможные ошибки при сборке печатных плат.

Типы станков для поверхностной сборки

Для поверхностной сборки электронных компонентов не требуется отдельного автоматического устройства. Но для выполнения одной задачи по пайке компонентов поверхностного монтажа требуется шесть отдельных машин. В этой статье мы обсуждаем все шесть из них.

1. Устройство для сборки и размещения

Первая и наиболее важная машина для поверхностного монтажа — это машина для установки и установки. Назначение машины для захвата и размещения состоит в том, чтобы собирать компоненты и размещать их в соответствующих местах. Чтобы точно выбрать и установить SMD, машина для установки SMT использует макет печатной платы, файл для установки и файл Gerber в качестве справочных материалов.

После завершения размещения компонентов печатная плата отправляется в паяльную машину для отверждения паяльной пасты и предотвращения сухой пайки.

В промышленности самосборные машины подразделяются на три группы. Эти отдельные машины имеют различные особенности и одинаково значимы в разных факторах.

Существует три типа машин для захвата и установки:

a) Ручные машины для захвата и установки

Ручные машины для захвата и установки включают человека, который управляет машиной для захвата и размещения SMD . Весь процесс подбора и размещения компонентов зависит от оператора.

Машины с ручным управлением работают лучше по нескольким причинам. Такие ручные подъемно-транспортные машины снижают риск ошибок при размещении. Но из-за ограничений оператора ручные подъемно-транспортные машины не обеспечивают точность размещения компонентов.

Однако ручные станки являются отличным вариантом для выполнения большого объема ручной работы с потенциальной точностью. Ручные захватные машины также удобны для демонтажа и повторной пайки некоторых компонентов на печатной плате. Другие ручные машины также идеально подходят для настройки SMD для высокоскоростных автоматических операций.

b) Полуавтоматические установочные машины

Полуавтоматические установочные машины представляют собой комбинацию ручных и автоматических машин. Эти машины помогают оператору и снижают риск неправильного размещения SMD. Полуавтоматические машины для захвата и размещения обеспечивают компьютеризированный более близкий обзор печатной платы, что помогает оператору точно размещать компоненты в соответствующих местах. Кроме того, полуавтоматические подъемно-транспортные машины обеспечивают настройку координат X и Y, которые помогают оператору точно установить цель для сброса устройства для поверхностного монтажа. Эта особенность полуавтоматического станка для поверхностного монтажа облегчает работу с массивными печатными платами с ультратонкими выводами и контактными площадками.

c) Автоматы для установки и установки

Автоматы для установки и установки заменяют полуавтоматические машины с их передовыми методами размещения компонентов. Автоматические подъемно-транспортные машины — это огромное изобретение, поскольку они устраняют человеческие ограничения и обеспечивают большую точность.

К преимуществам автоматических подъемно-транспортных машин относятся более низкие трудозатраты, высокая точность и повышенная скорость работы.

2. Трафаретный принтер с паяльной пастой

Трафаретный принтер для паяльной пасты выполняет функцию печати паяльной пасты перед установкой компонентов. В основном он состоит из двух основных частей: лезвия ракеля, которое направляет заливаемую паяльную пасту в определенном направлении, и держателя печатной платы.

Но есть два типа печати припоем, используемых в промышленности: трафаретная печать и трафаретная печать. Производители обычно отдают предпочтение трафаретной печати из-за ее высокой точности и контролируемого процесса.

Цена принтера с паяльной пастой SMT варьируется в зависимости от способности машины обрабатывать максимальный размер печатной платы и скорости оборудования.

3. Печь для отверждения SMT-монтажа

Сразу после размещения SMD печатные платы необходимо отвердить паяльной пастой, чтобы SMD приклеились к поверхности печатной платы. Для этого печатные платы подвергаются поверхностному отверждению или обжигу в печах. Печи для посола или запекания SMT функционируют как стандартные бытовые печи. Они обеспечивают высокую температуру для расплавления паяльной пасты и превращения ее в проводящий клей.

Пайка устройств для поверхностного монтажа включает два этапа: отверждение клея и запекание паяльной маски. Следовательно, может потребоваться две отдельные машины для отверждения клея и обжига паяльной маски. В противном случае одна конвекционная печь может обслуживать обе операции.

Однако использование одной обычной печи для отверждения клея, запекания паяльной пасты и пайки оплавлением зависит от требуемого количества.

4. Машина для пайки оплавлением

Машина для пайки оплавлением выполняет процесс постоянного крепления устройств поверхностного монтажа к печатной плате. Эта машина отвечает за предварительный нагрев компонентов, а затем расплавление паяльной пасты для формирования прочных соединений между SMD и печатной платой без теплового повреждения SMD.

5. Оборудование для очистки растворителем

В процессе пайки на печатной плате остается немного брозы и других липких материалов. Чтобы очистить этот беспорядок, производители используют оборудование для очистки растворителями. Короче говоря, оборудование для очистки растворителем отвечает за удаление излишков флюса и припоя с печатной платы, оставшихся в процессе пайки.

6. Ремонт и проверка оборудования

Оборудование для ремонта и проверки — это последняя машина, необходимая для завершения процесса сборки SMT. Основная функция ремонтно-диагностического оборудования заключается в проверке печатных плат на наличие возможных ошибок. Оборудование не только производит осмотр, но и устраняет обнаруженные дефекты.

Паяльник и паяльная станция SMD с горячим воздухом являются двумя наиболее распространенными ремонтными и контрольными устройствами.

Прочитайте наше пошаговое руководство по процессу производства печатных плат

10 лучших сборочных машин для поверхностного монтажа

#1 Europlacer

Europlacer — еще одна ведущая марка машин для поверхностного монтажа. Он представляет собой комплексное решение для линии SMT и гарантирует производительность, которая удовлетворяет все потребности.

Итак, с точки зрения самовывоза лучшее из продукции Europlacer   иинео+ . Europlacer утверждает, что iineo+ — это многофункциональная машина для захвата и укладки с самым высоким уровнем гибкости и количеством питателей во всей отрасли. iineo+ — это современная интегрированная интеллектуальная машина SMT с цифровыми камерами, которые позволяют рассмотреть печатную плату крупным планом. Особенностью iineo+, заслуживающей упоминания, является ее способность производить сверхбольшие печатные платы. Он способен производить плиты размером 1610 мм x 600 мм. iineo++ — одна из тех машин, предлагающих две вращающиеся головки с координатами X/Y, каждая из которых содержит 8 или 12 интеллектуальных сопел, которые помогают обеспечить максимальную скорость размещения 30 000 CPH (IPC: 24, 200 CPH).

Особенности iineo++

  • Вращающиеся головки с 8 или 12 соплами
  • Вмещает до 4 внутренних лотков Jedec
  • Возможность тестирования компонентов
  • Нет ограничений для форсунок по типам компонентов. Каждая насадка способна разместить любой компонент.

#2 DDM Novastar

DDM Novastar является одним из ведущих производителей поверхностного монтажа, предлагающим как ручное, так и автоматическое оборудование для поверхностного монтажа. Предлагает широкий спектр оборудования для сборки SMT. Включая ручные и автоматические трафаретные принтеры, системы захвата и размещения, настольные печи, конвейерные печи и печи для оплавления.

Настольная система захвата и размещения L-NP00 компании DDM Novatars — это недорогая автоматическая система захвата и размещения начального уровня, которая поставляется в готовом к использованию состоянии. Это очень хорошая система для прототипирования, опытного производства и мелкосерийного производства. L-NP00 обеспечивает точность размещения до 0,004 дюйма и скорость размещения до 2100 CPH.

DDM Novastar также предлагает машины с более высокими возможностями. Это был просто пример бюджетного мелкосерийного оборудования.

#3 Yamaha

Компания Yamaha специализируется на производстве тяжелой техники. В его качестве никогда не может быть сомнений. Наряду с тяжелым моторным оборудованием, Yamaha является ведущим брендом, производящим высококачественные станки с технологией поверхностного монтажа для поверхностного монтажа. Основное внимание Yamaha уделяет подъемно-транспортным машинам, которые предлагают интересные решения для размещения.

Если вы хотите попробовать что-то инновационное с машинами для захвата и установки, Yamaha может быть лучшим производителем, к которому вы можете обратиться.

Yamaha имеет постоянный список характеристик, которые доказывают, что она является идеальным производителем станков для поверхностного монтажа. Вот некоторые из них:

  • Широкий ассортимент: Еще одним фактором, отличающим Yamaha, является широкий ассортимент продукции SMT. Он предлагает почти все необходимое для процесса сборки SMT, начиная от устройств для поверхностного монтажа, систем контроля, систем хранения SMD, программного обеспечения для управления, принтеров для паяльной пасты, устройства для склеивания флип-чипов и гибридного укладчика, а также дозаторов.
  • Совместимость Цена: Несмотря на громкое имя, Yamaha недорогая модель; ваш бюджет не имеет значения; у вас всегда будет что-то от Yamaha, которое обязательно удовлетворит ваши требования.

#4 Mycronic

Mycronic — известный бренд, устанавливающий стандарты машин для захвата и установки на новый уровень. MY300 компании mycronic — лучшая версия станка SMT. Операторы этой машины заявляют, что они уверены в том, что смогут разместить больше досок на меньшей площади.

Особенности машины Mycronic для поверхностного монтажа

Машина Mycronic для поверхностного монтажа имеет несколько особенностей, некоторые из которых перечислены ниже.

  • Сильное программное обеспечение MY300: Mycronic предлагает очень удобный интерфейс для своего MY300. Он также предлагает фирменный пакет программного обеспечения, который поддерживает обновление программного обеспечения до новейших технологий.
  • Простота в эксплуатации: Выдающееся качество MY300 заключается в том, что он прост в эксплуатации и облегчает доступ операторов машин, других интерактивных групп и инженеров к соответствующей информации.
  • Больше работы, меньше усилий: Модель MY300 поставляется с системой управления запасами. MY300 сочетает в себе инновационную технологию подачи и автоматическое хранение с функцией отслеживания материала. Эта функция MY300 уменьшает вмешательство человека в процесс загрузки компонентов, что приводит к меньшему количеству человеческих ошибок и трудозатрат. При управлении запасами в MY300 материалы и информация больше не являются узкими местами.

#5 Джуки

Juki — опытная и хорошо известная компания, производящая станки SMT самого высокого качества. Juki может многое предложить в индустрии поверхностного монтажа, но его новый RX-8 не имеет себе равных. Он обеспечивает самые высокие показатели размещения на квадратный метр и обеспечивает размещение до 100 000 CPH.

Высокоскоростной компактный модульный монтажный модуль RX-8 поддерживает размеры платы 50×50~510 мм*¹ *²×450 мм и высоту компонентов 3 мм. Он обеспечивает точность размещения ±0,04 мм (Cpk ≧1).

Другие варианты от Juki включают RX-6R/RX-6B и FX-3RA.

#6 Panasonic

Компания Panasonic работает уже более века. Компания имеет прочную репутацию на рынке и предлагает полное линейное решение SMT, состоящее из 5 модулей трафаретных принтеров, контроля, размещения компонентов, контроля и печи для отверждения. Panasonic фокусируется на предоставлении решений Smart Factory. Ассортимент их машин варьируется от оборудования начального уровня до экстремально сложного оборудования.

Еще одним преимуществом Panasonic является предоставление программного обеспечения с открытым исходным кодом. Его NPM-W2; является одним из лучших самовывозов с программным обеспечением с открытым исходным кодом. Он предлагает два типа головок: «Легкая головка с 16 соплами» и «Головка с 12 соплами». Для каждой категории головок форсунок предусмотрена возможность включения/выключения режима высокой производительности. При включенном режиме высокой производительности на головке с 16 соплами NPM-W2 обеспечивает максимальную скорость размещения 38 500 циклов в час и точность размещения SMD ±40 мкм/чип.

#7 Универсальные инструменты

Универсальный прибор известен своей электронной автоматикой и сборочным оборудованием. Компания предлагает широкий спектр станков SMT для небольших и высоких бюджетов и производственных нужд. Из широкого спектра универсальных станков SMT FUZION PLATFORM является одной из лучших серий станков SMT, в которых реализованы новейшие технологии головок и фидеров, а также программные комплексы. Fuzion имеет девять различных моделей с индивидуальными функциями, предназначенными для конкретных задач.

ПЛАТФОРМА ADVANTISV — это еще одна серия станков SMT от универсального инструмента. Это набор машин SMT начального уровня среднего класса, которые обеспечивают экономичную производительность без потери производительности.

#8 Assembleon (Kulicke & Soffa)

Kulicke & Soffa, ранее известная как Assemblon, является еще одним ведущим производителем и дистрибьютором полупроводниковых, светодиодных и электронных машин для поверхностного монтажа. Компания предоставляет надежный сервис с 1951. К трем наиболее известным продуктам сборки SMT от Kulicke & Soffa относятся iFlex, iX502/iX302 и Hybrid SiP.

iFlex от Kulicke & Soffa — это устойчивая, высокопроизводительная машина для поверхностного монтажа с низким энергопотреблением. iFlex имеет три доступных модуля:

  • T4: Он предлагает съемку чипов и интегральных схем от 0402M (01005) до 17,5 x 17,5 x 15 мм при скорости 51 000 кадров в час (IPC9850(A))
  • T2: Обеспечивает съемку чипов и интегральных схем от 0402M (01005) до 45 x 45 x 21 мм со скоростью 24 300 кадров в час (IPC9850(А))
  • h2: Предлагает конечную укладку до 120 x 52 x 25 мм при 7500 CPH (IPC9850(A))

#9 Корпорация FUJI

Корпорация Fuji в качестве своей основной продукции производит электронные сборочные машины и станки. Корпорация Fuji поставляет комплектное оборудование для сборки SMT, в том числе

  • Монтажные устройства
  • Принтеры
  • Инсерторы
  • Автоматические склады
  • Программное обеспечение
  • Автоматические блоки технического обслуживания
  • Блоки автоматизации

У Fuji есть список блестящих машин SMT, все из которых мы обсуждаем в своей совершенно новой модели NXTR S. Целью Fuji с серией NXTR является сглаживание будущего умных заводов. Следовательно, модель NXTR S обладает захватывающими функциями. Некоторыми из них являются размещение датчиков в реальном времени, оптимизированные действия по размещению и проверки обработки деталей после их размещения.

Особенности модели NXTR S

Замена головки одинарного действия: NXTR S позволяет операторам заменять головку без использования инструментов. Эта функция модели S позволяет легко проводить техническое обслуживание и устранение неполадок.

Минимальные инвестиции: Предоставляет возможность модернизировать модуль путем дополнительных инвестиций в масштабе отдельных модулей для увеличения производственной мощности.

Размещение: Модель NXRT S может захватывать и размещать устройства для поверхностного монтажа с рекордно высокой точностью ±25 мкм, а также обеспечивает контроль давления при размещении.

Проверка размещения: Наиболее привлекательной особенностью этой машины является ее способность проверять размещение SMD внутри машины для размещения.

#10 Hanwha Precision Machinery

Компания Hanwha Precision Machinery построила свою первую установку для монтажа микросхем в 1989 году и с тех пор помогает индустрии сборки SMT с помощью современных станков для поверхностного монтажа. Hanwha Precision Machinery предлагает широкий спектр оборудования для поверхностного монтажа, включая устройства поверхностного монтажа, полупроводниковое оборудование, оборудование для монтажа и автоматизации сборки, а также интегрированные программные решения.

Наиболее яркими чертами компании являются ее ориентация на инновации, универсальность и эффективность.

Некоторые из лучших станков для поверхностного монтажа

Hanwha Precision Machinery включает:

  • XM520 (100 000 CPH, оптимальная)
  • HM520 (80 000 копий в час)
  • ДЕКАН F2 (80 000 копий в час)
  • SM481 PLUS (40 000 CPH, Optimum, камера Fly+Fix)

Как выбрать лучшую машину для сборки SMT?

1. Система позиционирования SMD

В основном существует три метода точного позиционирования устройства для поверхностного монтажа.

  • Система без обратной связи
  • Система поворотных энкодеров
  • Система линейных энкодеров

a) Система без обратной связи

Система без обратной связи использует шаговые двигатели для позиционирования SMD в соответствующих местах, следуя количеству шагов по каждой оси X-Y. Эта система является бюджетным вариантом. Единственным недостатком является то, что он не точно указывает, находится ли компонент в его точном положении.

b) Энкодеры

В системе энкодеров используется энкодер, установленный на валу двигателя устройства SMT. Этот энкодер возвращает положение SMD в систему управления. Но недостатком этой системы является то, что она отправляет обратно только положение машины, а не фактический компонент. Следовательно, эта система отслеживания позиций размещения также не надежна на 100%.

Однако эта система обеспечивает более подробную информацию, чем система без обратной связи. Кроме того, эта система недорога и широко используется в машинах начального уровня и обеспечивает точность размещения ±0,005 дюйма 9.0007

c) Линейный энкодер

Линейный энкодер Система размещения использует линейные шкалы с энкодерами. Линейные шкалы установлены на столе осей X-Y, а энкодер прикреплен к пути перемещения, по которому проходят компоненты. Это единственный метод, который обеспечивает фактическое положение SMD обратно в систему управления.

Однако за качество приходится платить. Система позиционирования с линейным энкодером обычно дороже, но обеспечивает наилучшие характеристики и точность ±0,0005 дюйма 9.0007

2. Скорость размещения компонентов

Скорость размещения компонентов станка для монтажа поверхностного монтажа определяет его пригодность для организации. Хотя у нас есть организации разного размера, их желаемая скорость размещения компонентов зависит от их производственных требований и бюджета. Следовательно, скорость размещения машины SMT имеет большое значение для изучения на начальных этапах покупки машины SMT.

Кроме того, скорость установки станка для поверхностного монтажа зависит от его производительности и скорости выбора и проверки устройств для поверхностного монтажа перед их размещением на печатных платах.

Итак, прежде чем включать в шорт-лист какой-либо SMT-компьютер, проверьте его на соответствие стандартам IPC 9850 . IPC 9850 является стандартным производителем, используемым для определения скорости размещения их машин для захвата и размещения.

В качестве дополнительного примечания: заявленная производителями скорость укладки обычно на 30-40% больше фактической. Таким образом, , чтобы найти приблизительную скорость размещения машины SMT, уменьшает заданную скорость размещения на 30% или 40%.

При выборе машины для монтажа поверхностного монтажа следует учитывать, что скорость размещения компонентов также зависит от размера печатной платы, типа компонентов и устройств подачи. Если площадь поверхности печатной платы велика, головка машины должна перемещаться от одной стороны к другой, чтобы разместить компоненты, что снизит скорость размещения и увеличит время, затрачиваемое на сборку платы.

3. Слоты для фидеров и их вместимость

Машины для монтажа SMT имеют различное количество слотов для фидеров и их максимальную вместимость для хранения устройств поверхностного монтажа. Щели податчика и их объем так или иначе влияют на скорость производства. Таким образом, при заказе машины для захвата и размещения всегда следует учитывать их требования относительно количества компонентов для успешного выполнения работы. Небольшие и специализированные сборочные предприятия могут рассчитать свои потребности, но для крупных сборочных предприятий трудно оценить их предстоящие потребности. Следовательно, лучше выбрать машину с большим питателем. В противном случае закажите тот, который лучше всего соответствует вашим потребностям.

Практический результат: Для повышения качества продукции выберите станок с системой позиционирования с датчиком линейных перемещений. Однако, если у вас не хватает бюджета или вы только начинаете работать в этой области. Системы Rotary Encoder могут выполнить вашу работу.

4. Точность укладки

Точность укладки — еще один фактор, который следует учитывать при покупке сборочно-разборной машины SMT. Очень важно проверить точность размещения, поскольку она играет решающую роль в производительности и качестве печатной платы. Машины с более высокой точностью всегда работают лучше и производят продукцию высокого качества.

Идеальный станок должен иметь точность 0,0001 и малый шаг 12 мил.

5. Размер деталей

Размер детали — еще один важный фактор, который следует учитывать. Наугад заметим, что подъемно-транспортное оборудование должно работать с этими тремя размерами 0402, 0201 и 01005. Если выбранное вами подъемно-транспортное оборудование соответствует другим вашим требованиям и не поддерживает таких размеров, что вы могли бы сделать, это купить дополнительное сопло или питатель для производства печатных плат с этими размерами.

6. Программное обеспечение

Программное обеспечение является одним из наиболее важных факторов, которые следует учитывать при покупке сборочного станка SMT, поскольку оно обеспечивает координацию между оператором и станком. Любая машина SMT малого и среднего диапазона должна выполнять эти три основные функции.

  • Простая координация и обновленный графический интерфейс, аналогичный Windows.
  • Гибкость перехода от одного дизайна к другому без лишних затрат времени.
  • Машина должна иметь качественное автономное программное обеспечение для упрощения оптимизации.

Лучшие бренды машин для сборки SMT в зависимости от местоположения

Китай

Ridong, Jingtuo, Itech, Hopesun Equipment, Autotronik и т. д. — это некоторые местные китайские бренды, производящие высококачественные машины для поверхностного монтажа.

США

В США Universal, Mycronic и DDM Novastar являются одними из самых заслуживающих доверия и надежных имен среди потребителей.

Япония

Panasonic, Juki, Yamaha, Fuji

Европа

Assembleon и Mydata

Корея

20 Заключение

Станок для поверхностного монтажа, особенно место машины, играет важную роль в определении качества сборки SMT. Следовательно, мы должны быть осторожны при покупке одного для себя. Есть несколько факторов, которые следует учитывать перед покупкой станка SMT, и самым большим препятствием является поиск хорошего производителя. Таким образом, NextPCB представила список десяти ведущих производителей машин для установки и монтажа SMT и полных линеек.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
