Что нужно знать о слоте Expresscard/34 и апгрейд ноутбука контроллером с дополнительными разъемами под флешки и SSD

Купив для админских нужд Dell Latitude E4200, я озаботился расширением возможностей. К примеру, у ноутбука всего два порта USB 2.0, а хотелось бы иметь 3.0

Хотелка вполне реализуемая, у ноутбука есть слот расширения Expresscard/34, в который можно воткнуть много полезного. В том числе и USB 3.0


В оффлайне продаются такие контроллеры, но за них хотят относительно много денег, да и выглядят они неаппетитно, сильно выглядывая из ноутбука:

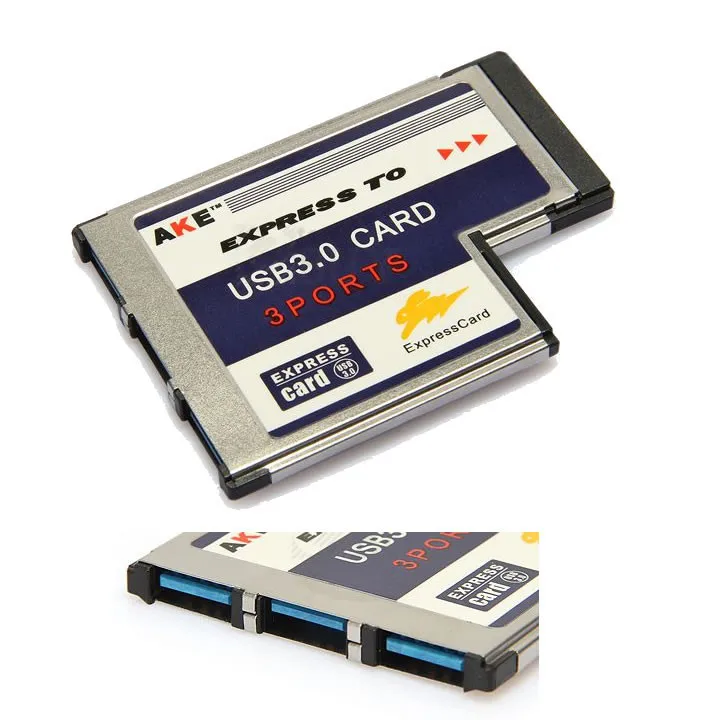

Потому пошел к китайцам, у которых обнаружились компактные двухпортовые контроллеры за небольшие деньги. В недостатках — нет разъема под дополнительное питание. Он имеется либо у вышепоказанных контроллеров, либо у контроллеров под Expresscard/54, где ширина позволяет его разместить между портами.

Но может это дополнительное питание и не нужно для флэшек и жестких дисков? Надо было проверить.

Покупка и доставка

Купил 23 апреля, трек выдали Aliexpress Standard Shipping.

В моё почтовое отделение посылка пришла 5 мая, поймали её там только к 13 мая (12 копались в коробках и уверяли меня, что ничего нет).

Внешний вид

Упаковку не фотографировал, но там ничего интересного. Антистатический пакетик с контроллером и диском с драйверами. Диск даже не доставал.

Сам контроллер небольшой:


Два синих разъема USB с небольшим расстоянием между ними.

В разъем попробовать можно засунуть штекер вверх ногами, но надо приложить заметное усилие. Это обычно заметно, без усилия штекер входит вверх ногами где-то на треть глубины. В нормальном положении штекеры втыкаются и выходят с небольшим усилием (сильно меньшим, чем порты на десктопе), но сами не вываливаются. Несильный резкий рывок штекер выдергивает, но если плавно потянуть, то штекер держится.


Вставляем в ноутбук:


Вставленный выглядит так. Немного выпирает, но это из-за того, что там подпружиненная защелка для вынимания карт из слота. Хотя при первом втыкании её заклинило и пришлось выдирать контроллер плоскогубцами. При последующих втыканиях такой проблемы не возникало.

Есть ноутбуки, где адаптеры из слота выкидываются нажатием кнопки — там, думаю, этот контроллер встанет заподлицо с корпусом.


Но в моём случае то, что он из корпуса выпирает, не страшно. У ноутбука крышка своеобразной формы, которая слегка выступает за пределы корпуса. И получается так, что она прикрывает собой контроллер и уменьшает шансы случайно на него нажать при переноске.


Две не сильно толстых флэшки втыкаются нормально. Действительно широкие устройства второй порт перекроют, но я не думаю, что это очень уж большая проблема. Больше гипотетическая, чем реальная, в крайнем случае есть ещё два usb2 по разным сторонам корпуса.

Windows 10 x64 драйвера для контроллера поставила самостоятельно, диск не понадобился.

Вообще про Expresscard/34

В обзоре ноутбука E4200 меня упрекали, что он недостаточно админский, нет COM-порта, к примеру. Но ведь есть же Expresscard, для которого существует много карт расширения.

Ссылки и картинки

К примеру, тот же COM-порт.

Или LPT.

Сетевая карта.

eSATA

Переходник на Cardbus для старых карт расширения.

Даже переходник на обычный PCI

И PCI-E.

Ну и всякие мелочи типа разных карт-ридеров, звуковушек, SSD и прочих ТВ-тюнеров…

Update:

Похоже, что часть этих контроллеров вешается на шину USB, которая выведена на разъем expresscard вместе с pci-e.

Тесты

Возвращаясь к теме обзора. Тесты скорости.

Меня интересовало, какой прирост я получу в сравнении с USB2.0, сильно ли медленнее это моего десктопа и как контроллер поведёт себя с подключением жестких дисков.

В тестах участвовали две флэшки USB3 (Sandisk Extreme 32GB и Sandisk Ultra Flair 128GB), 3,5″ жесткий диск Seagate на 4ТБ, китайский SSD Kingdian S180 на 120GB в USB3-коробке Zalman VE-350 и 2,5″ жесткий диск Seagate на 2ТБ (Seagate Expansion Portable Drive STEA2000400).

Вне конкурса ещё подключал какой-то 2,5″ диск на 500 гигабайт в USB3-контейнере Orico и ещё один 2,5″ Seagate на 2ТБ (Seagate Backup Plus Slim).

Скорость тестировал при помощи CrystalDiskInfo на гигабайтном файле.

Для 2,5″ жесткого диска при тестировании на USB3 размер файла был выставлен в 32 гигабайта, чтобы увеличить время теста — для проверки «отвалится или нет».

На десктопе тестировал не всё, только SSD и флэшку Ultra Flair, просто для эталона.

Всякие графики:

Я объединил все тесты в общие диаграммы вместо того, чтобы на каждый тест каждого устройства делать отдельный скриншот. Так мне показалось более удобным сравнивать результаты.

Последовательное многопоточное чтение/запись:


Случайное многопоточное чтение/запись:


Последовательное однопочточное чтение/запись:


Случайное однопоточное чтение/запись:

И простые запись и чтение (на 2,5″ двухтерабайтник). Этот тест больше не для скорости делался, а для того, чтобы посмотреть на стабильность работы — хватит ли питания, не отвалится ли контроллер.

Сперва при помощи специально обученной программки создал на диске файл размером 150 гигабайт.


Файл создался со второй попытки, в первый раз где-то на сороковом гигабайте отвалился диск вместе с контроллером. Вынул-вставил контроллер. Со второй попытки файл создался нормально.

Скопировался на диск ноутбука он тоже нормально, скорость на всём протяжении копирования была стабильна.

О питании

Основным опасением было то, что может не хватить питания для жестких дисков — всё же по стандарту у expresscard напряжение 3,3 вольта, так что 5 вольт для USB там получается через конвертор.

Сперва попытался было с usb-тестером жесткий диск подключить, но тут питания уже не хватило на раскрутку диска, тестер слишком много на себя забирал. Потому подключал напрямую и цифры никакие не измерял.

Пробовал три 2,5″ жестких диска — два seagate, оба 2ТБ, но разных моделей и снятый со старого ноутбука пятисотгигабайтник в USB3-контейнере Orico.

Для первого диска провёл тест по записи-чтению 150 гигабайт, для других двух — только тест CrystalDiskMark’ом объемом 32 гигабайта.

Первый диск тестировал при питании ноутбука от сети, другие два — при питании от аккумулятора.

У первого диска случился вышеупомянутый отвал контроллера при первой попытке провести тест, вторая попытка прошла без проблем.

Два других диска свои тесты прошли без проблем.

Сразу два жестких диска подключать не пробовал, практически уверен, что в этом случае питания точно не хватит.

Но если кому очень интересно, то напишите — попробую при возможности.

Нагрев чувствуется, но не смертельный. Не обжигает, по крайней мере. И внутренности ноутбука тоже нагревает слабо, температура процессора (а он как раз находится в районе разъема expresscard) стабильна. Хотя там между контроллером и материнкой ещё разъем для смарткарт есть, пара миллиметров воздушной прослойки.

Вердикт

За свои деньги покупка отличная.

Серьезных проблем не обнаружено, был один глюк с отвалом контроллера, но он не воспроизвелся.

Хотя знакомый говорит, что у него с подобным контроллером жесткие диски на ноуте не работают, происходит отвал карты при подключении винта. Так что либо мой делл круче его леновы, либо ему не повезло с экземпляром карты (ну или мне повезло :)).

Update:

Подвернулся случай проверить сканер, получающий питание от порта. Canon Lide 220. Работает прекрасно, питания хватает.

Терминология — ExpressCard — AlterBit.

ru

ExpressCard (также имеет название NEWCARD, оно использовалось ранее) — интерфейс для подключения периферийных устройств. Как правило, используется в ноутбуках. Слоты ExpressCard встроены в компьютер и позволяют интеграцию специальных карт, состоящих из электронной схемы и разъема для подключения. Формат ExpressCard пришел на смену PC Card (PCMCIA и CardBus). В середине 2000-х данный интерфейс широко устанавливался на ноутбуки. ExpressCard поддерживают жесткие диски, модемы, беспроводные адаптеры и прочие устройства. В настоящее время, данный стандарт вытеснен USB 3.0.

Разработчиком стандарта ExpressCard является ассоциация PCMCIA (Personal Computer Memory Card International Association). Соединение с ExpressCard поддерживается через шину PCI Express, впрочем это возможно и посредством USB 2.0. Оба режима могут использоваться одновременно. Также карта поддерживает «горячую» замену.








Год выпуска

2003

Предшественник

PC Card

Кол-во устройств

1 устройство на 1 слот

Пропускная способность

480 Mbit/s (USB режим) и

2. 5 Gbit/s (PCI Express режим)

Выпуск

Серийный

Горячее подключение

Имеется

Внешний интерфейс

Имеется


Форм-факторы

  • ExpressCard/34 (34 мм шириной)
  • ExpressCard/54 (54 мм шириной, L-образной формы)

В стандарте карта имеет длину 75 мм. и толщину 5 мм. Но у разных карт толщина может разниться: в части, которая не вставляется в слот. 34-мм слоты поддерживают только соответствующие 34-мм карты. А вот 54-мм слоты, благодаря вмонтированной в заднюю часть диагональной направляющей, позволяют вставлять 34-мм карту, ровно как и «родную» 54- миллиметровую.

Другие форматы: сравнение

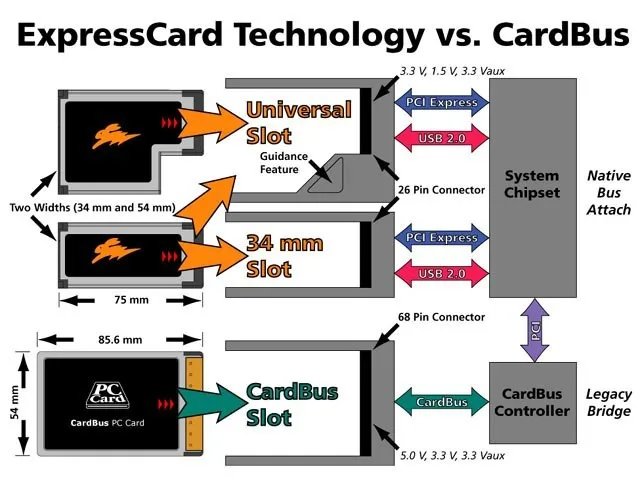

Прежние карты PC Card обладали 16-битной шиной, позднее на рынке появились и 32-битные карты CardBus. Кстати, посредством адаптера, ExpressCard можно подключить к слоту CardBus.

Главное преимущество ExpressCard перед тем же CardBus заключается в большей пропускной способности, добиться которой удалось за счет прямого подключения к системной шине посредством линии PCI Express x1 (2.5 Gb/s) или USB 2.0 (480 Mb/s). CardBus же, в свою очередь, подключался к специальному контроллеру, а уже после него — к системной шине, через специальный PCI-интерфейс (1,06 Gb/s).

Стандарт ExpressCard применяет напряжение в 1.5В или 3.3В. В CardBus примеряется 3.3В или 5В. ExpressCard обходится пользователю дешевле, при этом обладая лучшей масштабируемостью и возможностями интеграции с технологиями чипсетов материнских плат.

Смена интерфейсов

В момент выхода на рынок стандарта PC Card, единственным вариантом подключения периферийного устройства к ноутбуку был вариант использования последовательного или параллельного порта. Они, как известно, были существенно ограничены в скорости передачи данных. Поэтому с выходом PC Card, этот интерфейс получил большое распространение. Однако с появлением стандарта ExpressCard, дни PC Card были сочтены. Но при этом и ExpressCard существовал на рынке весьма недолго, поскольку на тот момент на рынок также вышел интерфейс USB 2.0, что серьезно повлияло на популярность ExpressCard. Под стандарт USB 2.0 выпускалось большинство периферийных устройств на рынке.

Устройства с ExpressCard

Как мы уже говорили выше, интерфейс ExpressCard широко применялся в ноутбуках. С 2006 года он был включен в следующие продукты и бренды:

  • Hewlett-Packard начали внедрять продукты с интерфейсом ExpressCard в ноябре 2004.
  • Lenovo интегрировали слот ExpressCard в их флагманский ThinkPad T43 в мае 2005.
  • Dell Computer представили слот в линейке моделей Precision, Inspiron, Latitude, Studio, Vostro и XPS.
  • Fujitsu-Siemens начали выпускать продукты с ExpressCard в 2005.
  • Apple Inc. оснащали одним ExpressCard/34 слотом ноутбуки MacBook Pro, которые выпускались с января 2006 по июнь 2009. 8 июня 2009, в рамках конференции Apple Worldwide Developers Conference, компания анонсировала, что 15-ти и 13-ти дюймовые MacBook Pro модели будут оснащаться слотом SD вместо ExpressCard. Слот ExpressCard осталсялишь на 17-дюймовых моделях.
  • ASUS также заменил устаревающий PC Card слот новым ExpressCard слотом, на большинстве своих продуктов.
  • Sony стали оснащать интерфейсом ExpressCard свои линейки ноутбуков VGN-C, VGN-SZ, VGN-NS, VPC и FW.
  • Серия ноутбуков Acer Aspire также оснащается единичным слотом ExpressCard/54 (большинство ноутбуков).
  • Panasonic внедрили интерфейс ExpressCard/54 в продукты своего дочернего бренда Toughbook.
  • Gateway ноутбуки (ML3109 и более поздние) также поставлялись с  интерфейсом ExpressCard/54.
  • Eurocom ноутбуки Panther 3.0, Panther 2.0 до сих пор оснащаются интерфейсом ExpressCard/34, а линейка Leopard 2. 0 поставляется с ExpressCard/34/54 интерфейсом. Более старые продукты, как, например, Panther, Leopard, Xcaliber, Montebello, также поддерживают ExpressCard.

ExpressCard 2.0: как все закончилось?

Версия интерфейса ExpressCard 2.0 была анонсирвоана в рамках выставки CeBit 4 марта 2009 года. Предполагалось, что новая генерация будет обладать такой же пропускной способностью, что и главный ее конкурент — USB 3.0 (5 Gb/s), и при этом иметь совместимость работы с PCI-E 2.0 и USB 3.0, однако стандарт не выдержал конкуренции с USB 3.0, и никаких серийных устройств в ExpressCard 2.0 на рынке выпущено не было.

Позднее ассоциация PCMCIA прекратила свою работу. Стандартами PC Card и ExpressCard теперь занимается организация USB Implements Forum.

Что такое ExpressCard? — Определение из Techopedia

Что означает ExpressCard?

ExpressCard — это запатентованная печатная плата, которая вставляется в слот для предоставления дополнительных функций компьютерной системе посредством компьютерной шины, которая передает информацию между периферийным устройством и внутренним оборудованием компьютера.

ExpressCard является преемником карты PC Card, которая изначально была разработана для расширения памяти портативных компьютеров, но также использовалась в первых цифровых однообъективных зеркальных камерах и в качестве подключаемых компонентов, содержащих такие устройства, как сетевые адаптеры, твердотельные накопители, жесткие диски, звуковые карты и модемы.

ExpressCard поддерживает мультимедийные, базовые сетевые и беспроводные коммуникации, а также дополнительную память и функции безопасности.

Реклама

Techopedia объясняет ExpressCard

ExpressCard содержит электронные схемы и разъемы, которые позволяют подключать модуль в соответствии с требованиями технических стандартов. Текущий стандарт ExpressCard поддерживается Форумом разработчиков USB (USB-IF).

Существует два стандарта форм-факторов: ExpressCard/34 и ExpressCard/54. Слот 34 мм используется только для карт 34 мм, а слот 54 мм может использовать карты 34 мм и 54 мм.

Плата ExpressCard несовместима с более ранними версиями 16-разрядного слота PC Card, но можно использовать адаптер для подключения карты ExpressCard/34 к 32-разрядному разъему CardBus.

Существуют различные устройства, которые можно подключить к компьютеру с помощью карты ExpressCard, например:

  • USB 2.0
  • Звуковые карты
  • Твердотельные накопители
  • Карты телевизионного тюнера
  • Видеокарта 1 FireWire 800 (45
  • FireWire 800) карты, такие как PCI Express
  • USB 3.0 только с картой ExpressCard 2.0
  • Карты беспроводного сетевого интерфейса
  • Карты подключения или мобильные широкополосные модемы
  • Серийные дополнительные технологические адаптеры
  • Ethernet со скоростью передачи данных 1 Гбит/с военнослужащие действующей службы

ExpressCard поддерживает несколько хостов, таких как USB 2.0, PCI Express и SuperSpeed ​​USB, используя только ExpressCard 2.0. Кроме того, он поддерживает горячую замену, поэтому система не будет прерываться при добавлении устройства. До ExpressCard и PC Card корпус компьютера нужно было открывать, чтобы добавить оборудование. Кроме того, необходимо было настроить новое оборудование и установить драйвер для оборудования.

По сравнению с 32-битным CardBus, ExpressCard имеет гораздо большую пропускную способность благодаря прямому подключению к системной шине. CardBus использует только интерфейс PCI и имеет пропускную способность 1,06 Гбит/с, в то время как ExpressCard имеет пропускную способность 2,0 Гбит/с через USB 2.0 и 2,5 Гбит/с при использовании PCI Express. Новейшей версией является ExpressCard 2.0, которая, как говорят, имеет пропускную способность до 5 Гбит/с и обратно совместима с предыдущими совместимыми продуктами.

Реклама

Поделись этим термином

Связанные термины
  • ПК-карта
  • Универсальная последовательная шина
  • Универсальная последовательная шина 2.0
  • Универсальная последовательная шина 3. 0
  • Общая карта доступа
  • Плата сетевого интерфейса
  • FireWire
  • Звуковая карта
  • Твердотельный накопитель
  • Плагин

Полное введение в ExpressCard — определение и доступность

  • Миниинструмент
  • Вики-библиотека MiniTool
  • Полное введение в ExpressCard — определение и доступность

Существует несколько интерфейсов, которые можно использовать для подключения устройств к компьютеру, например HDMI, и этот пост от MiniTool даст вам некоторую информацию о ExpressCard.

Определение ExpressCard

Что такое ExpressCard? Ранее он назывался NEWCARD и представляет собой интерфейс, который соединяет устройства с компьютером, обычно с ноутбуком. Технический стандарт ExpressCard определяет конструкцию встроенных слотов компьютера и конструкцию карт расширения, вставляемых в слот.

Эти карты состоят из электронных схем и иногда разъемов для внешних устройств. И стандарт PC Card (также известный как PCMCIA) был заменен стандартом ExpressCard.

ExpressCard может подключать к компьютеру различные устройства, такие как мобильный широкополосный модем (иногда называемый платой подключения), разъем IEEE 1394 (FireWire), разъем USB, сетевой порт Ethernet, запоминающее устройство Serial ATA, твердотельный накопитель, беспроводной сетевой интерфейс контроллеры (сетевые карты), звуковые карты и так далее.

Стандарты ExpressCard

Стандарт ExpressCard был первоначально разработан Международной ассоциацией карт памяти для персональных компьютеров (PCMCIA) и поддерживается Форумом разработчиков USB (USB-IF).

Хост-устройство поддерживает соединения PCI Express, USB 2.0 (включая высокоскоростной) и USB 3.0 (сверхвысокоскоростной) (только ExpressCard 2.0) через слот ExpressCard; карта может быть разработана для использования любого из этих режимов. Карта поддерживает горячую замену. Стандарт ExpressCard является открытым стандартом, определенным ITU-T, и его можно бесплатно получить на веб-сайте USB-IF.

USB-IF управляет Программой соответствия ExpressCard, в рамках которой компании имеют право получить лицензию на использование логотипа ExpressCard на своих совместимых продуктах.

Форм-фактор ExpressCard

Стандарт ExpressCard определяет два форм-фактора:

  • ExpressCard/34 : ширина 34 мм (1,3 дюйма)
  • ExpressCard/54 : ширина 54 мм (2,1 дюйма), L-образная форма

Стандартная длина карты ExpressCard составляет 75 мм, и она будет выступать над поверхностью держателя (например, над поверхностью ноутбука) на 5 мм, тогда как вариант с длиной 70 мм остается на одном уровне с поверхностью.

Наличие карты ExpressCard

Ноутбуки высокого класса, выпускаемые с 2006 года, обычно оснащены слотами для карт ExpressCard:

  • В ноябре 2004 года компания Hewlett-Packard начала использовать систему выпуска карт ExpressCard.
  • В мае 2005 года IBM интегрировала слот в свой флагманский продукт ThinkPad T43.
  • Компания Dell Computers также интегрировала эту функцию в свои линейки ноутбуков Precision, Inspiron, Latitude, Studio, Vostro и XPS.
  • В середине 2005 г. компания Fujitsu Siemens начала поставки систем, использующих ExpressCard.
  • С января 2006 г. по июнь 2009 г. компания Apple Inc. включила разъем ExpressCard/34 в каждый ноутбук MacBook Pro. На Всемирной конференции разработчиков Apple 8 июня 2009 г. компания объявила, что в 15-дюймовых и 13-дюймовых моделях MacBook Pro слот ExpressCard будет заменен слотом для карт Secure Digital, при этом слот ExpressCard сохранится на 17-дюймовой модели. В июне 2012 года Apple прекратила выпуск 17-дюймовой модели, и ни один другой Macbook не предлагает слоты для карт ExpressCard.
  • Во многих своих новых моделях компания Asus также заменила слот для PC-карт слотом для карт ExpressCard.
  • Sony также начала продавать систему с платой ExpressCard в своих новых линейках ноутбуков VGN-C, VGN-SZ, VGN-NS, VPC и FW.
  • В большинстве новых моделей ноутбуков серии Acer Aspire также имеется слот ExpressCard/54.
  • Компания Panasonic интегрировала слоты ExpressCard/4 во все полностью защищенные и полузащищенные модели своих ноутбуков марки Toughbook.
  • Ноутбук Gateway (ML3109 и более поздние версии) также поставляется с интерфейсом ExpressCard/54.
  • Ноутбуки Eurocom Panther 3.0, Panther 2.0 в настоящее время поставляются с ExpressCard/34, а Leopard 2.0 — с ExpressCard/34/54. Более старые модели, такие как Panther, Leopard, Xcaliber, Montebello, также поддерживают интерфейс ExpressCard.
  • Overam имеет встроенные слоты ExpressCard в ноутбуках Mirage 7283 и 9570.

Из-за отсутствия обратной совместимости некоторые производители ноутбуков изначально выпускали модели со слотами для CardBus (PCMCIA, PC Card) и ExpressCard. К ним относятся определенные модели Acer Aspire, Acer Extensa, Toshiba Satellite, Dell Latitude и Precision, MSI S42x и Lenovo ThinkPad Z60m, R52, T60, R61 и T61.

В марте 2005 года Международная ассоциация карт памяти для персональных компьютеров (PCMCIA) представила первые продукты ExpressCard на выставке CeBIT в Германии. Появилось большое количество устройств ExpressCard.

В ноябре 2006 года компания Belkin объявила о выпуске первой док-станции ExpressCard, которая использует часть PCIe соединения ExpressCard для поддержки видео 1600×1200, а часть USB использует для предоставления USB, аудио и сетевых портов. Это показывает, что ExpressCard может предоставить более мощную док-станцию ​​для портативных компьютеров.

В 2007 году Sony выпустила модель Vaio TZ, в которую интегрированы карты ExpressCard. Серии Sony Vaio FZ и Vaio Z также имеют слоты ExpressCard/34. Sony также использует форм-фактор ExpressCard/34 для модулей флэш-памяти в своих видеокамерах на базе XDCAM EX/SxS, что упрощает копирование видеоданных между этими камерами и ноутбуками, оборудованными ExpressCard. Поэтому Sony также предлагает USB-считыватели SxS для настольных компьютеров.
