Распиновка наушников с микрофоном: схемы распайки

Бывают случаи, когда приходится делать распиновку наушников. Например, устройство работает некачественно, и провод нужно распаять, чтобы найти причину.

Содержание статьи

• Типы разъемов
• Как прозвонить провода
• Схемы распиновки наушников с микрофоном
• Распайка проводов наушников
  • Поломанный разъем

Типы разъемов

В зависимости от размера коннектора, соединяющего электрические цепи, они делятся на:

1. Микро jack 2.5 мм. Подойдет для оборудования переносных, карманных устройств (плееров, телефонов).
2. Мини jack 3.5. Монтируют для бытовых предметов (телевизора, компьютера).
3. Большой jack 6.35. Этот тип разъема используется для специальной техники. Например: мощные усилители акустики или музыкальные инструменты. Но могут использоваться и для менее габаритных устройств (микрофоны, металлоискатели).

Джек тоже имеет несколько категорий, в зависимости от количества выходов. Он бывает:

1. Двухконтактный. Передает несимметричные сигналы. К примеру, моно сигналы для наушников или аудиозапись на микрофоны.
2. Трехконтактный. Может передавать как симметричный, так и несимметричный сигналы. В последнем контакты под номером 2 и 3 соединяют при помощи перемычки.
3. Четырехпиновый. Передают как видео, так и аудиосигналы. Могут передавать и те и те одновременно. Такие порты делают в современных моделях смартфонов, проигрывателей или планшетов.
4. Пятипозиционный. Встречается очень редко. Создан компанией Sony для смартфона версии Xperia Z. Позволяет функционировать двум микрофонам одновременно. Один из них отвечает за шумоподавление.

Гнезда также делятся на две разновидности:

1. Обычные. Сделаны для определенного вида штекера.
2. Переключаемые. Способны подстраиваться под все типы штекеров, переключая свое положение.

Как прозвонить провода

Провода, идущие к различным частям устройства позванивают, используя тестер. В первую очередь ищем те, которые идут к динамикам:

1. Зачищаем концы. В некоторых разновидностях моделей, провод, который идет к микрофону является экранизированными, и экран способен выполнять функции соответствующего кабеля.
2. Одеваем наушники. После подключения тестера, мы услышим треск из динамиков. Если звук исходит только из одного, тестер неправильно подключен. Вероятно, он контактирует только с динамиком, из которого исходит звук. Необходимо подключить тестер к общему проводу. Если звук издается из обоих наушников, тестер контактирует с обоими каналами.

Наши действия будут отличаться, в зависимости от количества проводов:

1. Если в кабеле 4 провода, тот, который остался должен быть подключен к микрофону и регулятору громкости через панель управления.
2. Если пять, остаются два, которые необходимо проверить. В случае, если они могут прозваниваться друг с другом, но не прозваниваются с динамиками, их нужно подключить к микрофону. А если другие прозваниваются, их припаиваем к клемме вместе.
3. Если проводов семь, остальные подключаются попарно к микрофону с кнопкой гарнитуры. Их припаиваются в зависимости от цветов, как к микрофонной, так и к общей клемме.

Схемы распиновки наушников с микрофоном

Схема распинвоки будет отличаться, в зависимости от модели наушников. Чаще всего, штекеры состоят из двух, трех или четырех частей, каждая из которых отвечает за передачу определенных сигналов. Например:

1. Штекер с двумя частями оснащен одним общим проводом. Чаще всего, используется для микрофона.
2. С тремя частями состоит из трех проводов (правого, левого и общего). Используется для наушников. Правый канал отвечает за правый наушник, левый за левый, а общий за соединение контактов (к штекеру идет один кабель, но приблизительно на середине длины он разъединяется на два, по одному для каждого наушника).
3. С четырьмя частями. Здесь штекер делится на две разновидности. Первая – состоящая из четырех проводов конструкция для современных версий телефонов, плееров и планшетов. Каналы правый, левый, общий и для микрофона. Вторая разновидность – для устаревших версий телефона Nokia. Каналы – правый, левый, общий и добавочный сигнал.

В современных телефонах, штекер состоит из четырех частей (отвечает за наушники и микрофон). Распиновка идентична у следующих моделей:

1. Apple.
2. Samsung.
3. Lenovo.

Если смотреть на штекер визуально, он состоит из некоторых сегментов. Каждый отвечает за определенный канал. Например:

1. Самый первый сегмент, край штекера отвечает за левый.
2. Второй сегмент за правый.
3. Последний, самый длинный, отвечает за общий. Он находится ближе всех к проводу.

Распайка проводов наушников

Самый распространенный вариант штекера называется джек (на английском Mini Jack) версия 3,5. Но помимо него могут быть джек 2,5, mikroUSB и miniUSB. Мы рассмотрим, как распаять провода джек.

Если наушники стандартные, в кабеле должно быть три провода. Нумерация проводов идет от острия к кабелю:

1. Левый.
2. Правый.
3. Общий канал.

Но в некоторых видах, устанавливают 4 провода вместо 3 (они парные). Если вам попались такие наушники, провода одинаковые по цвету считаются парными, и припаиваются вместе.

Справка! Распаять провода со штекером джек очень просто. Кольцо, которое находится ближе всего к кабелю, считается общим каналом. А остальные правым и левым. При обычной распайке, правый канал подключается к среднему, а левый к штекеру.

Припаивать провода необходимо к соответствующим местам. Найти эти места можно при помощи тестера или визуально.

Джек 2,5 аналогичный этой версии. У него отличие только в разъеме. Процесс распайки будет таким же.

Mini и MicroUSB используются для подключения к некоторым типам мобильных телефонов, плееров и других небольших устройств. Распайка у Мини и Микро одинаковая. Внутри находятся 5 выводов. К ним припаиваются кабеля. Нумеруют их с левой стороны на правую. К первому выводу припаивают общий, к третьему правый, а к четвертому левый каналы.

Поломанный разъем

Наушники очень часто ломаются. Чаще всего, проблема не в динамиках и не в проводах, а в штекере, или выводах, необходимых для контактов с проводами. Если контакты залипли, их необходимо припаять. А вот сломанные штекеры придется полностью заменить.

Определить, что причина поломки именно в наушниках просто. Нужно подключить другое, работающее устройство. Если новые тоже не заработали, причина в порте. Для ремонта придется обращаться в сервисный центр.

При проблемах с контактами, определить поломку можно следующими образами:

1. Не работает один из динамиков. Например, левый или правый.
2. Звук очень тихий или нечеткий.
3. Слышен шум.

Попробуйте потрогать то место, где провод входит в штекер. Если при прикосновении, вы видите малейшие изменения качества звука (он стал четче или громче, или наоборот, качество упало), можно быть уверенным на 99%, причина в контактах. Необходимо распаять кабель. Используя паяльник, прикрепляем их.

Если штекер не работает, звук полностью не будет поступать к динамикам. Здесь поможет только полная замена штекера. Покупаем новый, и припаиваем провода к нему. Можно также обратиться в сервисный центр, для ремонта. Но при постоянных поломках, самое выгодное решение – покупка нового устройства.

Распайка наушников с микрофоном и кнопкой: пошаговая инструкция

Многие современные люди используют в повседневной жизни наушники, и нередко встречаются с тем фактом, что они выходят из строя. Обычно не работает один из динамиков. Это случается часто, потому что провода имеют свойства перегибаться. От постоянного воздействия на провода происходит разрыв внутренних контактов. Когда происходит такая неприятность, в большинстве случаев, можно восстановить работу гарнитуры самостоятельно.

Содержание статьи

• Важные моменты перед распайкой наушников
• Что необходимо для распайки
• Распайка наушников с микрофоном и кнопкой: пошагово

Важные моменты перед распайкой наушников

Причиной, почему не работают наушники с микрофоном, может также быть несовместимость двух гарнитур: телефона и наушников. Именно для таких ситуаций были разработаны специальные переходники. Так что если появилась проблема со слышимостью в наушниках, то сначала надо проверить самые очевидные варианты.

Перед тем, как приступить к ремонту наушников, требуется определить причину возникновения проблемы. Достаточно часто разрыв проводков происходит в том месте, где провод постоянно подвергается перекручиванию, а именно в штекере. Реже может появиться повреждение в кабеле. В этом случае следует его просто полностью поменять на другой. Чтобы определить, что в динамике нет звука по причине неисправностей в штекере, можно попробовать вдавить кабель в основание разъема, закручивая его в разные стороны. Если после этого будет появляться звук, то причина неполадки именно здесь.

Для того, чтобы приступить к распайке гарнитуры с микрофоном и кнопкой, следует изучить типы разъемов. Существуют кабели с тремя проводами, с четырьмя, с пятью и даже с шестью. Наушники с микрофоном подключается именно через 4 провода. Некоторые модели оснащены нестандартными разъемами.

Обратите внимание! Если при осуществлении распайки наушников новый разъем относится к нестандартному виду, то для подключения требуется использовать соответствующий переходное устройство.

Что необходимо для распайки

Для распиновки неисправной гарнитуры необходимо приготовить следующее:

• Новый разъем для замены. Он должен быть такого же вида, что и старый.
• Для качественной спайки нужен паяльник. Мощность его не должна быть высокой – 25 Ватт.
• Канифоль и припой.

На сегодняшний день существуют способы, как соединить кабель, не прибегая к спаиванию элементов. Однако, процедура, осуществленная именно при помощи паяльника, гарантирует более качественное проведение работы. Спаянные контакты более долговечны, и прослужат долгое время.

Распайка наушников с микрофоном и кнопкой: пошагово

После того, как выявлена причина неисправности, и приготовлены необходимые инструменты и элементы, можно приступать к распайке:

1. Острым ножом следует срезать старый разъем, оставляя от основания примерно 0,5-1 см. Таким образом происходит удаление проблемного участка.
2. Осторожно, чтобы не повредить жилы, тем же ножом, нужно снять изоляционную оболочку. После этого можно увидеть 4 провода. Два кабеля будут покрыты изоляцией, а два – нет.
3. Покрытые изоляционным материалом провода нужно очистить от покрытия при помощи наждачки или канцелярского ножа. Правый и левый каналы перекручиваются вместе. Левый канал обычно обозначается зеленым цветом изоляционного материала, правый – красным.
4. Если в кабеле присутствуют только 3 кабеля, то два из них являются каналами, а третий – общий экран. В этой ситуации надо только очистить кабеля от изоляции, ничего не скручивая.
5. Разъем, который будет крепиться к гарнитуре, надо разобрать, просунуть через отверстие в основании кабеля от наушников.
6. При помощи паяльника надо припаять контакты к разъему. Сначала припаивается общий экран, затем прикрепляются правый и левый каналы.
7. Припаянные провода и разъем должны немного остыть, а затем следует проверить, работают ли наушники. Если слышимость хорошая, и проблема устранена, то можно заняться сборкой разъема. Если после осуществления работы наушник не работает, то следует проверить, не отошел проводок после спайки.
8. Провод надо закрепить к разъему. На современных моделях разъемов есть специальные зажимы. Изолированный кабель надо вставить в зажим, и закрепить при помощи плоскогубцев.
9. Для уверенности контакты обматываются изоляционной лентой. Разъем собирается, можно опять слушать музыку и разговаривать.

Внимание! Если после работы звука все равно нет, даже после проверки всех проводов на спаянность, то повреждение проводов может быть около самого динамика.

Для того, чтобы правильно осуществить распайку, и быстро устранить неисправность, не нужны дополнительные навыки или определенные знания. Все, что нужно для качественной работы – это аккуратность и умение обращаться с паяльником. Если не получается качественно работать с паяльником или отлично сделать работу самостоятельно в первый раз, не нужно опускать руки, а пробовать еще, пока не получится.

Как работают разъемы и вилки для наушников? (+ Схемы подключения) – Мой новый микрофон

Легко подключить наушники (и другие устройства) к соответствующим разъемам или портам и заставить их работать… до тех пор, пока они не перестанут работать. Изучение того, как разъемы и штекеры для наушников работают электрически, очень поможет нам в понимании прохождения сигнала и совместимости устройств, а также улучшит наши навыки устранения неполадок.

Как работают разъемы и штекеры для наушников? Штекер наушников (вилка) вставляется в гнездо для наушников (гнездо), чтобы установить электрическое соединение, позволяющее передавать аудиосигналы. Хотя цель одна и та же, размер, конкретная проводка, включение микрофона, качество соединения и совместимость различаются от разъема к разъему, от штекера к штекеру и от штекера к разъему.

В этой статье мы рассмотрим внутреннюю работу разъемов для наушников различных размеров, проводки и качества, чтобы лучше понять, как они работают в целом, а также как они работают в тандеме с разъемами для наушников.

Статья по теме: Как работают разъемы и вилки для наушников? (+ Схемы подключения)

Разница между разъемом для наушников и штекером для наушников

Когда большинство людей говорят о разъемах для наушников, они имеют в виду как гнездовые разъемы порта, так и штекерные разъемы на концах кабелей наушников.

Однако, с технической точки зрения, гнездо для наушников — это гнездо, а штекер для наушников — штекер. Это относится к любому разъему телефонного типа (имеющему наконечник, кольцо и гильзу).

Это разъемы для наушников:

6,35 мм, 3,5 мм и 2,5 мм TRS аудио разъемы

Это разъем для наушников:

3,5 мм разъем для наушников TRRS (Macbook Air 2015)

разъемы микрофона. Чтобы узнать больше, ознакомьтесь с моей статьей «В чем разница между разъемом для микрофона и разъемом?».

Ознакомившись с терминологией, давайте приступим к основной части этой статьи.

Как подключаются разъемы и вилки для наушников?

Начнем с того, что не все разъемы и разъемы для наушников совместимы.

Чтобы гнездо для наушников и штекер правильно подключались и обеспечивали оптимальный поток сигнала, они должны соответствовать следующим параметрам:

• Быть одинакового размера
• Иметь одинаковую схему подключения

Обратите внимание, что некоторая свобода действий в совместимости проводки. Также обратите внимание, что то, что вилка подходит к разъему, не обязательно означает, что она совместима. Мы коснемся этих вопросов позже в этой статье, в разделе, посвященном разъему для наушников и совместимости разъемов.

По сути, разъемы и вилки для наушников представляют собой одиночные разъемы с несколькими (2-5) проводниками в их конструкции. Чтобы штекер для наушников работал с разъемом для наушников, проводники должны быть правильно выровнены в правильном формате для передачи надлежащего аудиосигнала (сигналов).

Важно отметить, что наушники являются преобразователями и по своей сути являются аналоговыми устройствами. Аналоговые аудиосигналы представляют собой просто напряжения переменного тока. Эти сигналы передаются по электропроводным проводам.

Провода в кабеле наушников внутренне согласованы с отдельными проводниками вилки кабеля. Гнездо источника звука также имеет отдельные проводники, которые подключены для передачи определенных сигналов.

Идея состоит в том, чтобы обеспечить контакт между проводниками разъема и штекера, чтобы аналоговые аудиосигналы могли проходить от источника по кабелю к соответствующим драйверам наушников в соответствии со схемами подключения.

В подавляющем большинстве случаев мы не можем увидеть физическое соединение между штекером наушников и разъемом, не разбирая разъем. Ниже представлена ​​упрощенная схема соединения штекер-вилка в поперечном сечении:

Итак, это основное представление о том, как работают разъемы и штекеры для наушников. Они действуют как проводящие соединения, которые позволяют электрическому току течь из одного места в другое (от источника звука к динамикам наушников).

В этой статье мы подробнее поговорим о размерах и стандартах подключения разъемов/штекеров для наушников и рассмотрим совместимость.

Размеры разъема/штекера для наушников

Начнем с обсуждения различных размеров разъемов и штекеров для наушников. Их:

• 2,5 мм
• 3,5 мм
• 4,4 мм
• 6,35 мм

2,5 мм (3/32 в)

2,5 мм (3/32 в)

2,5 мм (3/32 в) но стоит упомянуть здесь для тщательности.

Этот штекер/гнездо для наушников до сих пор регулярно используется в рациях и некоторых видеокамерах.

Разъемы наушников 2,5 мм представляют собой типичные несбалансированные монофонические разъемы TS (наконечник-втулка) или несимметричные стереофонические разъемы TRS (наконечник-кольцо-втулка).

3,5 мм (1/8 дюйма)

Гнездо/штекер для наушников 3,5 мм чаще всего используется для проводных наушников.

Этот разъем используется в старых смартфонах, ноутбуках и планшетах, а также в некоторых микшерных пультах и ​​полевых рекордерах.

3,5-мм разъемы для наушников часто представляют собой либо несбалансированные стереоразъемы TRS (наконечник-кольцо-гильза), либо несимметричные разъемы стерео плюс микрофон TRRS (наконечник-кольцо-кольцо-гильза).

4,4 мм

4,4 мм — относительно новый разъем/штекер для наушников.

Стандарт 4,4 мм называется Pentaconn и встречается в некоторых продуктах Hi-Fi, в частности от Sony.

Компания Sony включена в список 13 лучших брендов наушников в мире журнала My New Microphone.

Стандарт Pentaconn подключается как симметричное стерео с разъемом TRRRS (наконечник-кольцо-кольцо-втулка).

6,35 мм (1/4 дюйма)

Гнездо и вилка 6,35 мм «четверть дюйма» — это то, что вы обычно найдете при подключении электрических музыкальных инструментов. Вилки/гнезда, используемые для инструментов, часто несбалансированные и подключены как TS (наконечник-втулка).

Однако разъем 6,35 мм также используется для наушников, хотя обычно он подключается как несбалансированное стерео TRS (наконечник-кольцо-рукав).

Гнездо/вилка для наушников 6,35 мм используется во многих аудиоинтерфейсах, усилителях для наушников, микшерных пультах и ​​записывающих устройствах.

Адаптеры размера

Из 4 размеров, упомянутых выше, телефонные разъемы 3,5 мм (1/8″) и 6,35 мм (1/4″) являются наиболее распространенными.

К счастью, существуют адаптеры для эффективного преобразования размера гнезда/штекера. Эти адаптеры даже бывают типа «джек-штекер» или «штекер-штекер» в дополнение к прямым адаптерам «джек-штекер» и «штекер-штекер».

Подробную статью о размерах разъемов для наушников и разъемов см. в статье «Мой новый микрофон» под названием «Различия разъемов для наушников 2,5 мм, 3,5 мм и 6,35 мм».

Провода разъема/штекера для наушников

В разделе, посвященном размерам разъема/штекера для наушников, я кратко упомянул соединения наконечника, кольца и втулки. Эти термины относятся к различным проводникам на самих разъемах, которые имеют свои собственные провода с кабелем наушников и несут свою собственную аудиолинию.

В этом разделе будут рассмотрены стандарты проводки, используемые в разъемах и штекерах для наушников, а также то, как они соединяются друг с другом и эффективно передают аудиосигналы от источника звука к динамикам наушников.

Стерео Против. Моно-аудио

Большинство наушников рассчитаны на прием стереофонического звука, поскольку стерео является стандартом для музыки.

Однако для некоторых наушников (особенно гарнитур) требуется только монофонический звук, и они спроектированы таким образом.

Для передачи монофонического сигнала разъем для наушников должен иметь как минимум 2 проводника: 1 сигнальный провод и один обратный провод (который также обычно действует как земля). Проще всего это сделать через соединение TS (наконечник-рукав).

Для стереозвука требуется как минимум 3 проводника: провод аудиосигнала левого канала, провод аудиосигнала правого канала и общий провод заземления/возврата.

Обратите внимание, что монофонические и стереонаушники могут иметь больше проводников, чем необходимо для интеграции микрофона или балансной передачи сигнала.

Сбалансированный vs. Несбалансированный звук

В большинстве наушников используется несбалансированный звук, хотя есть и исключения.

Несимметричный звук имеет один сигнальный провод и один обратный провод. Обратный провод часто служит проводом заземления. Эти два проводящих провода замыкают цепь и позволяют аудиосигналу «путешествовать» от источника звука к динамику наушников.

Несбалансированный звук подходит для передачи звука по кабелю небольшой длины (например, по кабелю для наушников), но ухудшает качество сигнала, особенно высокого класса, на любой значительной длине.

Сбалансированное аудио имеет два сигнальных провода: один для передачи сигнала с положительной полярностью, а другой для передачи сигнала с отрицательной полярностью.

Наличие одинаковых, но противоположных сигналов на двух проводах фактически удваивает размах напряжения в подключенном динамике наушников, что приводит к более сильной передаче сигнала. Поскольку один провод «выталкивает» ток с одной стороны драйвера, другой провод «тянет» ток с другой стороны драйвера внутри цепи.

Сбалансированные аудиовходы эффективно суммируют разницу между двумя сигнальными проводами через дифференциальный усилитель, обеспечивая более сильный сигнал с отличной защитой от любых помех или шума, общих для обоих проводников. Поэтому это обычное дело для длинных кабелей и для ситуаций, когда требуется чистый звук с низким уровнем шума.

Микрофоны, например, выдают относительно низкоуровневые аудиосигналы, более чувствительные к электромагнитным помехам (наведенный шум будет более заметным по сравнению с сигналом уровня микрофона, чем сигналом линейного уровня). Поэтому все профессиональные микрофоны используют симметричные линии для передачи сигналов.

Важно отметить, что для стереонаушников требуются два разных несбалансированных или сбалансированных аудиосигнала: по одному для каждого драйвера.

С помощью этого учебника давайте рассмотрим различные схемы подключения разъемов и штекеров для наушников.

TS (Tip-Sleeve)

TS — самый простой телефонный разъем. Он позволяет передавать монофонический аудиосигнал по сигнальному проводу (наконечнику) и обратному/заземляющему проводу (гильзе).

Простая прокладка проводников TS-коннектора:

• Наконечник: сигнальный провод
• Гильза: обратный провод и заземление

TS можно подключить к одному динамику наушников (в односторонних конструкциях) или разделить на два отдельных динамика.

Несбалансированные монофонические наушники Поток сигнала

Штекерные разъемы и разъемы для наушников TS обычно используются только в разъемах 2,5 мм. Обратите внимание, что 6,35-миллиметровые разъемы TS «соединительный кабель» широко используются для электрических инструментов, особенно для электрогитары и бас-гитары.

TRS (наконечник-кольцо-втулка)

TRS обычно используется в разъемах/штекерах для наушников в качестве носителя несбалансированного стереозвука.

Несимметричный разъем TRS подключается следующим образом:

• Наконечник: провод аудиосигнала левого канала
• Кольцо: провод аудиосигнала правого канала
• Гильза: общий обратный провод In4 90 и заземление В конфигурации проводка втулки разветвляется в Y в кабеле и подключается к обоим драйверам.

  Поток сигнала несбалансированных стереонаушников

  Схема несбалансированного стереосоединения TRS используется в разъемах/штекерах для наушников 2,5 мм, 3,5 мм и 6,35 мм и широко используется в профессиональных наушниках.

  Обратите внимание, что другим распространенным стандартом подключения разъемов/штекеров TRS является сбалансированное моно, хотя в действительности он никогда не используется в конструкции наушников. Сбалансированный монофонический TRS обычно используется в профессиональных аудио-патч-боксах, а также для подключения студийных мониторов и громкоговорителей.

  TRRS (наконечник-кольцо-кольцо-втулка)

  TRRS — еще один очень распространенный разъем для наушников. Он приобрел популярность с появлением наушников, в конструкцию которых входит микрофон.

  Многие из наших цифровых устройств (смартфоны, ноутбуки, планшеты) имеют разъемы TRRS 3,5 мм для подключения наушников и микрофонов и гарнитур.

  Проводка TRRS в основном используется в разъемах для наушников 3,5 мм и обычно соответствует стандарту AHJ (американский разъем для гарнитуры), установленному CTIA (Ассоциация сотовой связи и Интернета). Давайте посмотрим на этот стандарт.

  CTIA Стандарт

  • Совет: Провод аудиосигнализации левого канала
  • Кольцо: Аудио -сигнальный проволока правого канала
  • Кольцо: ОТКРЫТАЯ проволока и заземление
  • Sleeve: Microfone Audio Audio Wire. В этих наушниках общий возврат (второе кольцо) разделяется на три части и соединяется с элементом микрофона и обоими динамиками наушников.

    Стоит упомянуть старый стандарт OMTP. Он очень похож, за исключением одного крупного переключателя.

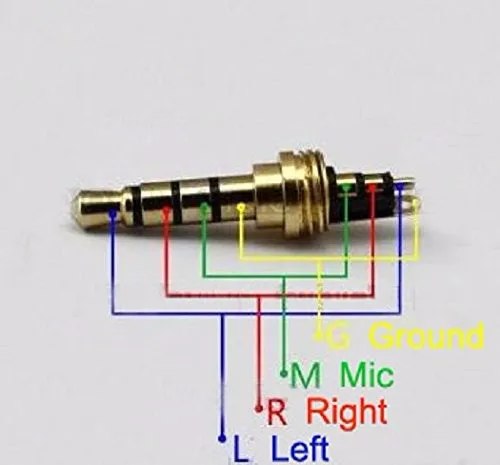

    OMTP Standard

    • Совет: Провод аудиосигнальной сигналы левого канала
    • Кольцо: Аудио -сигнальный проволока правого канала
    • Кольцо: Микрофон Аудио -проволоки
    • Sleeve: Gund Return Wire и Ground

    97

    Sleeve: Gund Return Wire Wire и Ground

    97 . В этом стандарте рукав также разделяется на три части и соединяется с элементом микрофона и обоими динамиками наушников.

    Небалансные стереонаушники с потоком сигнала микрофона

    TRRRS (наконечник-кольцо-кольцо-кольцо-гильза)

    Разъем TRRRS используется в редком разъеме Pentaconn 4,4 мм.

    Это специальное гнездо/штекер для наушников предназначено для подключения сбалансированного стереосигнала к совместимым наушникам и подключается следующим образом:

    • Наконечник: аудиоканал левого канала (положительная полярность)
    • Кольцо: аудиоканал левого канала (отрицательная полярность)

    3 Звонок: звук правого канала (положительная полярность)

    • Звонок: звук правого канала (отрицательная полярность)
    • Гильза: земля

    Если мы вспомним описание балансного звука, мы знаем, что нет необходимости в обратном проводе, так как у нас есть провод положительной полярности и провод отрицательной полярности для подключения к драйверу наушников.

    Поток сигнала сбалансированных стереонаушников

    В стандарте 4,4 мм TRRRS Pentaconn нет общего обратного провода, что повышает четкость за счет минимизации перекрестных помех из-за отсутствия общего обратного провода. Сбалансированный звук также сильнее из-за характера сбалансированного и несбалансированного звука.

    Для подробного ознакомления с различными схемами проводки звука в наушниках ознакомьтесь с моей статьей «Углубленный взгляд на то, как кабели для наушников передают звук».

    ---

    Совместимость гнезд и штекеров для наушников

    В начале этой статьи я упомянул, что гнезда и штекеры для наушников могут быть совместимы, даже если их проводники не совпадают. Я также заявил, что разъемы и штекеры для наушников могут быть несовместимы, даже если они имеют одинаковый размер.

    Давайте проясним эту путаницу, рассмотрев конкретные примеры:

    Совместимость разъемов/разъемов TRS и TRRS

    Представьте себе ситуацию, в которой у нас есть пара следующих устройств:

    • Наушники с разъемом TRS 3,5 мм
    • Наушники с микрофоном и разъемом TRRS 3,5 мм
    • Смартфон с Разъем TRRS 3,5 мм

    Смартфон обязательно будет иметь разъем TRRS, поскольку он разработан как устройство ввода-вывода, способное принимать микрофон и выводить сигнал на наушники. Предположим для этого примера, что он использует стандарт CTIA, упомянутый ранее.

    Опять же, стандарт CTIA:

    • Наконечник: провод аудиосигнала левого канала
    • Кольцо: провод аудиосигнала правого канала
    • Кольцо: общий обратный провод

      0 9: заземление

      4 аудио провод микрофона

    Итак, мы знаем, что 3,5-мм наушники TRRS + микрофон (при условии стандарта CTIA) совместимы с разъемом для наушников, потому что схемы подключения совпадают, а размеры одинаковы.

    Однако, когда мы подключаем к смартфону обычные несбалансированные стереонаушники TRS 3,5 мм, они работают нормально. Это почему?

    Наконечник и кольцо вилки TRS и гнезда TRRS идеально совпадают. Провод заземления/возврата также подключается. Втулка разъема TRRS, предназначенная для приема микрофонного сигнала, просто замыкается на провод заземления штекера TRS наушников.

    Конечно, это не идеальное соединение, но тем не менее они остаются совместимыми.

    Несовместимость разъемов/разъемов TRRS (CTIA) и TRRS (OMTP)

    Важно знать разницу между старым стандартом OMTP и новым стандартом CTIA для несбалансированных стереофонических наушников + несбалансированных сигналов микрофона.

    Несмотря на то, что наконечник и первое кольцо полностью совместимы (левый и правый наушники, звук), общий обратный провод и сигнальный провод микрофона (на втором кольце и рукаве) несовместимы, что делает стандарты OMTP и CTIA несовместимыми друг с другом.

    Адаптеры размера

    На рынке представлено множество адаптеров размера, позволяющих подогнать штекер наушников к соответствующему разъему.

    Наиболее распространенными адаптерами являются TRS 3,5 мм на TRS 6,35 мм и TRS 6,35 мм на TRS 3,5 мм, но на рынке представлено множество других адаптеров.

    Переходники для проводки

    Некоторые переходники для проводки помогают улучшить соединение между штекерами для наушников и гнездами, которые не имеют точно таких же соединений (например, вышеупомянутый несовершенный штекер TRS к гнезду TRRS).

    ---

    Использование разъемов для наушников для подключения устройств, отличных от наушников

    Иногда к разъемам для наушников можно подключить устройства, отличные от наушников. Продолжим нашу дискуссию.

    Динамики

    Большинство динамиков имеют относительно низкий импеданс для приема сигналов уровня динамиков и поэтому не будут работать должным образом при подключении к выходу для наушников.

    Однако многие портативные/мобильные колонки предназначены для подключения к выходу наушников смартфонов, ноутбуков и т. д.

    JBL Charge 3 (ссылка для проверки цены на Amazon) — это динамик Bluetooth с проводным входом, который может легко принимать сигналы с выхода наушников.

    JBL Charge 3

    JBL упоминается в следующих статьях My New Microphone:
    • 14 лучших брендов наушников в мире
    • 11 лучших брендов домашних динамиков, которые вы должны знать и использовать
    • 11 лучших брендов сабвуферов ( Автомобиль, акустическая система, дом и студия)
    • 11 лучших брендов акустических систем, которые вы должны знать и использовать
    • Топ-10 лучших брендов громкоговорителей (в целом) на рынке сегодня
    • Топ-11 лучших брендов автомобильных аудиоколонок в мире
    • Топ-11 лучших брендов звуковых панелей на рынке
    • Топ-8 лучших брендов портативных Bluetooth-динамиков на рынке

    Дополнительные входы

    Вы, вероятно, делали это раньше, когда подключали смартфон к вспомогательному входу автомобиля. Многие усилители домашних звуковых систем также имеют дополнительные входы, которые можно использовать для приема сигналов уровня наушников.

    Чтобы узнать больше о различиях между разъемами для наушников и вспомогательными выходами, ознакомьтесь с моей статьей Являются ли разъемы AUX (вспомогательными) и разъемы для наушников одинаковыми?

    Микрофоны

    Микрофоны можно подключать через специальные разъемы для наушников, предназначенные для приема микрофонных сигналов. Гнезда для наушников TRRS, которые мы обсуждали ранее, способны принимать микрофоны, которые подключаются через телефонные разъемы 3,5 мм.

    Чтобы узнать о нескольких рекомендуемых мною микрофонах TRRS, ознакомьтесь с моей статьей «4 лучших внешних микрофона для смартфонов Android».

    Статья по теме: Как работают микрофоны? (Полезное иллюстрированное руководство)

    ---

    Дополнительный разъем — это то же самое, что и разъем для наушников? Кабели/разъемы Aux предназначены для универсального 3,5-мм соединения TRS, , а штекеры/гнезда для наушников бывают разных размеров и предназначены для передачи сигналов от источника звука к паре наушников. Обратите внимание, что вспомогательные выходы часто могут нормально управлять наушниками (хотя и не всегда), , в то время как выходы для наушников обычно прекрасно управляют вспомогательными входами.

    Статья по теме: Разъемы AUX (вспомогательные) и разъемы для наушников — это одно и то же?

    Как работают кабели для наушников? Кабели для наушников предназначены для подключения драйверов наушников к предполагаемому источнику звука путем замыкания цепи между источником и драйвером. Другими словами, они позволяют аудиосигналам (переменным напряжениям) проходить через преобразователи наушников, которые преобразуют сигналы в звуковые волны.

    Статья по теме: Подробный анализ того, как кабели для наушников передают звук.

    ---

    Выбор наушников, подходящих для ваших задач и бюджета, может оказаться непростой задачей. По этой причине я создал «Полное руководство покупателя наушников/наушников для моего нового микрофона». Ознакомьтесь с ним, чтобы определиться со следующей покупкой наушников/наушников.

    ---

    Проводка разъема для наушников, подключение, клеммы, распиновка, цветовые коды

    Эй, в этой статье мы собираемся обсудить телефоны с наушниками. Есть два типа наушников, широко используемых для наушников, наушников, аудиокабелей, вспомогательных кабелей. Эти два типа — TRS и TRRS Jack. Разъем TRS или аудиоразъем TRS также известен как 3-полюсный или 3-проводной разъем. Разъем TRRS или аудиоразъем TRRS также известен как 4-полюсный или 4-проводной разъем. Собственно, это штекер для наушников, о котором мы говорим. Большинство людей сказали, что это разъем для наушников. Это не верно. Разъем для наушников — это гнездовой разъем, который размещается в таких устройствах, как мобильные телефоны, ноутбуки, компьютеры, к которым подключен разъем для наушников или штекерный разъем. Штекер для наушников используется с наушниками, наушниками, дополнительными кабелями и т. д. В зависимости от размера существуют различные типы штекеров для наушников, такие как 2,5 мм, 3,5 мм, 6,5 мм и т. д.

    Трехполюсный или трехпроводной разъем для наушников — TRS

    Здесь вы можете увидеть обозначение разъема TRS (Tip-Ring-Sleeve) разъема для наушников или аудиоразъема.

    Вы можете видеть, что в разъеме есть три секции: наконечник передает аудиосигналы левого канала, кольцо передает аудиосигнал правого канала, а рукав передает сигнал заземления для обоих аудиоканалов. Аудиоразъем для наушников TRS в основном используется с дополнительными кабелями, аудиокабелями и старыми наушниками. Он не имеет функций микрофона. Общие цветовые коды, используемые для разъемов для наушников, — синий, красный и зеленый. Но разные производители используют разные цветовые коды. Здесь зеленый цвет соответствует сигналу земли, красный — правому звуковому сигналу, а синий — левому звуковому сигналу.

    4-контактный или 4-проводной разъем для наушников — TRRS

    Здесь вы можете увидеть разъемы аудиоразъема TRRS.

    Вы можете видеть, что он состоит из четырех секций. Наконечник передает аудиосигнал левого канала, верхнее кольцо передает аудиосигнал правого канала, нижнее кольцо предназначено для микрофона, а рукав — для сигнала заземления.

    Читайте также:

    Цветовые коды разъема для наушников TRRS

    Кроме того, вы можете видеть, что у этого аудиоразъема четыре контакта. Красный разъем предназначен для правого аудио, синий — для левого аудио, желтый — для микрофона, а зеленый — для заземления всех аудиоканалов и микрофона. Еще раз говорю вам, это не стандартно для всех. Разные производители используют разные цветовые коды. Синяя клемма подключена к наконечнику, красная клемма подключена к верхнему кольцу, желтая клемма подключена к нижнему кольцу, а зеленая клемма подключена к гильзе.

    Разъем стереонаушников Схема подключения и подключения

    Здесь показано подключение стереонаушников.

    Здесь вы можете видеть два динамика — левый динамик и правый динамик. Левый динамик имеет две клеммы — синюю и зеленую. Синяя клемма подключается к наконечнику штекера наушников, а зеленая клемма — к земле. Правый динамик также имеет две клеммы — красную и зеленую. Здесь также зеленый для общего заземления, а красный подключен к верхнему кольцу штекера наушников. Микрофон имеет две клеммы — желтую и зеленую. Тактильный переключатель подключен параллельно клеммам микрофона. Основная функция этого переключателя — замыкать желтую и зеленую клеммы при нажатии.

    См. также:

    • Схема подключения USB, подключение, вывод контактов, разъемы
    • Схема подключения разъема RJ45, цветовой код и обозначение разъема
    • Объяснение подключения Bluetooth со всей информацией
    • Что такое удаленный терминал (RTU)? Блок-схема, приложение
    • Что такое NFC (коммуникация ближнего поля)? Области применения и преимущества

    Благодарим вас за посещение веб-сайта. продолжайте посещать для получения дополнительных обновлений.
