Раскрой для лазерной резки: технология максимальной точности и качества

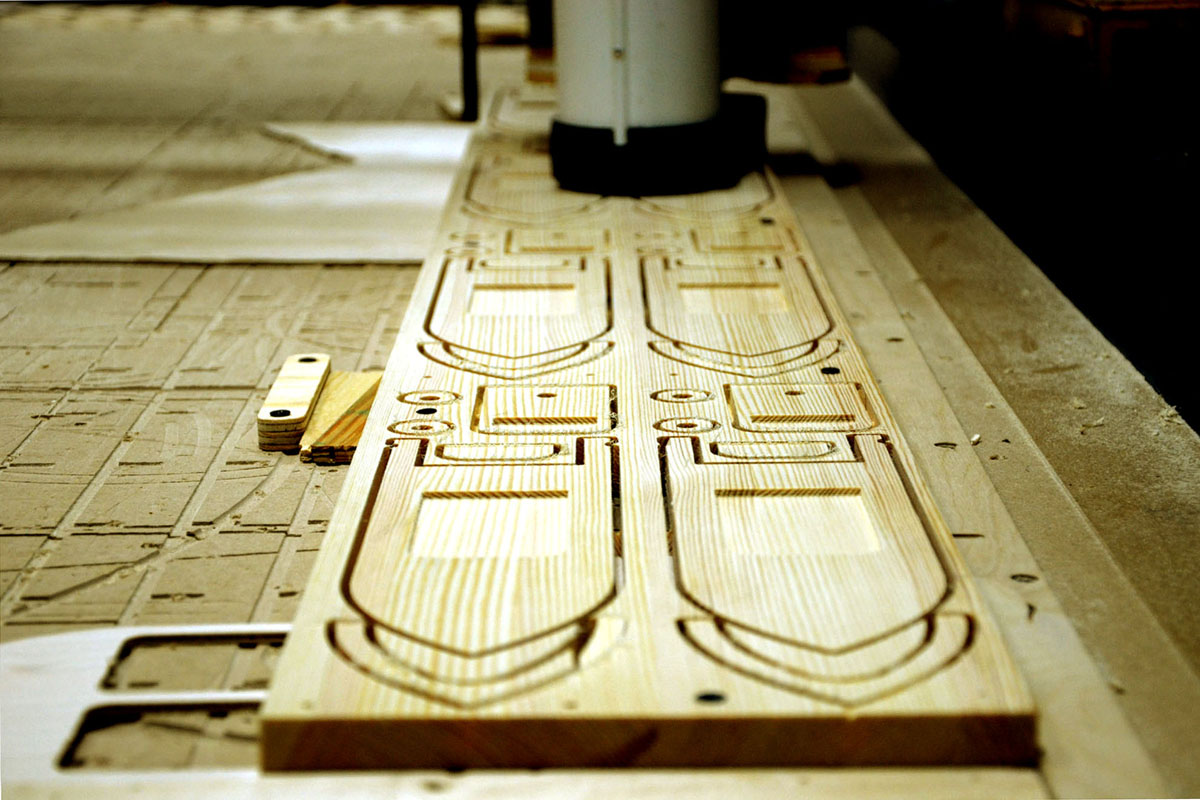

Даже если рассматривать только CO2-лазеры, существует широкий выбор различных лазерных установок, и их выбор постоянно растет. Диапазон цен велик: китайский импорт начального уровня начинается примерно с 500 евро/долларов США, а машины профессионального уровня стоят несколько 10 000 евро/долларов США.
В этом руководстве я не буду вдаваться в подробности, но я планирую написать обзор различных типов, доступных на рынке, и наиболее важные функции, которые следует учитывать при покупке лазерного резака, в следующем посте.

2. Какие материалы можно резать или гравировать лазером?

Установки с CO2-лазером предназначены для резки и гравировки различных материалов. Однако есть материалы, которые нельзя обрабатывать. Это может быть связано с тем, что лазер не может прорезать материал, или с образованием токсичных газов. Также нельзя использовать легковоспламеняющиеся материалы.

В зависимости от мощности и других характеристик используемого вами станка максимальная толщина материала, который можно разрезать, будет различаться. Мощность лазерных резаков измеряется в ваттах. Типичные уровни мощности находятся в диапазоне от 30 Вт до 120 Вт. Лазеры большей мощности в основном используются только в промышленных целях.

Материал	Резка	Гравировка	Комментарий
Дерево	x	x
Фанера	x	x	Лазеры могут с трудом резать фанерные листы с наружным клеем. Используйте фанеру с внутренним клеем.
МДФ	x	x
Пробка	x	x
Картон	x	x
Бумага	x	x
Кожа	x	x	Для достижения наилучших результатов используйте растительное дубление
Войлок	x	x
Хлопок	x	x
Акрил (оргстекло)	x	x
Делрин (ПОМ, ацеталь)	x	x
Полиэтилен высокой плотности (HDPE)	(x)	(x)	Кромки плохо плавятся. Смотрите внимательно — легко загорается.
Полипропилен (ПП)	x	x	Немного плавится
Гранит		x
Мрамор		x
Шифер		x
Каменная плитка		x
Керамика, фарфор		x
Стекло		x
Нержавеющая сталь		(x)	Можно маркировать
Алюминий		(x)	Можно маркировать

Материалы, которые нельзя резать или гравировать с помощью лазера

Существуют материалы, которые нельзя обрабатывать с помощью лазера, поскольку это приведет к образованию токсичных газов или пыли, которые также могут повредить машину.

Эти
материалы включают (но не ограничиваются):

• Кожа и искусственная кожа, содержащие хром (VI)
• Углеродные волокна (углерод)
• Поливинилхлорид (ПВХ)
• Поливинилбутираль (ПВБ)
• Политетрафторэтилены (ПТФЭ) / Тефлон)
• Оксид бериллия
• Любой материал, содержащий галогены (фтор, хлор, бром, йод и астат), эпоксидные или фенольные смолы

3.

Как создать дизайн для лазерной резки или гравировки?

Большинство лазерных резаков на углекислом газе работают так же, как обычные струйные принтеры. Лазерный резак поставляется со специальными драйверами, которые преобразуют изображение с компьютера в формат, который может прочитать лазерный резак.

При работе с лазерными резаками важно знать разницу между векторными и растровыми изображениями. Оба типа файлов изображений могут быть обработаны, но растровые изображения можно использовать только для гравировки, а не для резки.

В векторном изображении все линии и цвета хранятся в виде математических формул. Растровые изображения основаны на пикселях. Это означает, что изображение состоит из множества маленьких квадратов. Векторные изображения можно масштабировать без потери качества, в то время как растровые изображения начинают «пикселизироваться» при определенном увеличении.

Типы векторных файлов: SVG, EPS, PDF, DXF, DWG, CDR (CorelDRAW), AI (Adobe Illustrator)

Типы растровых файлов: JPG, PNG, GIF

выбор, если вы экспортируете файл в подходящем формате. Ниже приведены несколько примеров программного обеспечения для графического дизайна.

2D-дизайн:

• Inkscape (бесплатно, с открытым исходным кодом)
• QCAD (бесплатно, с открытым исходным кодом)
• CorelDRAW
• Adobe Illustrator
• AutoCAD

3D-дизайн:

• Autodesk Fusion 360 (бесплатно для любителей и малого бизнеса)
• Blender (бесплатно, с открытым исходным кодом)
• FreeCAD (бесплатно с открытым исходным кодом)
• Sketchup
• Тинкеркад ( бесплатно)
• Solidworks
• Onshape

Общие настройки

Первое, что следует учитывать, это размер вашего материала / максимальный размер, который может разместиться на лазерной платформе. Это определяет максимальный размер вашего дизайна. В общем, рекомендуется установить рабочую область такого размера.

Цветовой режим должен быть установлен на RGB. Различные цвета обычно используются для обозначения различных процессов. Например, красный цвет можно использовать для всех деталей, которые будут вырезаны, а черный — для гравировки.

Создание файла для лазерной резки

Как объяснялось ранее, во время операции резки лазер выпускает непрерывный луч на материал, разрезая его. Чтобы знать, где резать, лазерному станку нужен векторный путь в качестве входного файла.
Лазер будет резать только векторную графику с минимально возможной толщиной линий (это зависит от используемого вами программного обеспечения). Вся остальная графика, например сплошные фигуры или более толстые линии, не будет вырезана.

При вырезании текста или других сложных форм следует учитывать, что несоединенные средние части, например, внутренняя часть буквы «О», выпадут. В зависимости от желаемого дизайна вы можете предотвратить это. Для текста можно, например, использовать трафаретный шрифт, в котором все внутренние части букв соединены с внешними частями.

Создание файла для лазерной гравировки

При лазерной гравировке различают векторную и растровую гравировку. Векторная гравировка в основном аналогична резке с той лишь разницей, что для гравировки мощность ниже, так что лазер просто удаляет части материала, а не прорезает.

Для растровой гравировки входным файлом может быть либо векторный файл, либо растровое изображение. При растровой гравировке изображение гравируется лазером строка за строкой, пиксель за пикселем. Этот процесс похож на то, как струйный принтер наносит чернила, но вместо нанесения чернил материал удаляется лазерным лучом.

Гравировка простых форм, а также сложных изображений. Фотографии должны быть преобразованы в изображения в градациях серого для гравировки.

4. Как пользоваться лазерным резаком?

Когда ваш дизайн готов, наступает время для последнего шага – лазерной резки. Лазерные резаки — очень мощные машины. Вы можете создавать с ними замечательные вещи, но они также потенциально опасны, поэтому сначала предупредим.
Перед использованием лазерного резака обязательно прочтите и усвойте все инструкции по технике безопасности, прилагаемые к нему. Кроме того, имейте в виду, что длина волны CO2-лазера находится в инфракрасной части светового спектра, поэтому он невидим для человеческого глаза. Красная точка, которую вы видите на многих машинах на поверхности материала, является лишь средством позиционирования, а не лазерным лучом, который фактически выполняет резку.

Подготовка

Прежде всего, убедитесь, что ваш материал помещается в рабочей зоне лазерного резака, и при необходимости обрежьте его по размеру. Кроме того, будьте готовы сделать несколько пробных вырезов или гравировок и возьмите с собой запасной материал.

При работе с лазерным резаком дополнительные инструменты не обязательно нужны, но по моему опыту могут пригодиться следующие инструменты:

• Универсальный нож : Для резки материала, который не был отрезан полностью с помощью лазерного резака или для резки бумаги и картона по размеру.
• Малярный скотч/Малярный скотч : Используйте его для маскировки поверхности вашего материала, чтобы предотвратить появление пятен от ожогов и для фиксации легких материалов.
• Рулетка/Штангенциркуль: Для измерения размеров и проверки правильности размера конечных объектов.

Настройки

Четыре самых важных параметра лазерного резака: мощность, скорость, частота и фокусное расстояние.

• Мощность: Определяет выходную мощность лазера. Обычно можно установить от 0 до 100% (максимальная мощность). Высокая мощность используется для резки толстых материалов, а более низкая мощность используется для гравировки и резки тонких материалов, таких как бумага.
• Скорость: Определяет скорость движения лазерной головки. Для гравировки и резки тонкого материала скорость обычно устанавливают (близкую) к максимальной.
• Частота (Гц, PPI): Параметр частоты определяет количество лазерных импульсов в секунду. Частота полностью зависит от используемого материала. Например, лучше всего резать дерево при частоте от 500 до 1000 Гц, а для акрила — от 5000 до 20 000 Гц, чтобы получить гладкий край.
• Фокус: Как объяснялось ранее, внутри лазерной головки находится фокусирующая линза. Точка фокусировки (там, где лазерный луч самый тонкий) должна быть на поверхности материала или чуть ниже в большинстве случаев. Для этого материал должен находиться на определенном расстоянии от линзы. Точное расстояние зависит от типа используемой фокусирующей линзы.
  Многие лазерные станки имеют моторизованную платформу, которую можно перемещать вверх и вниз для установки фокусного расстояния. В качестве альтернативы положение поверхности материала a необходимо отрегулировать вручную.

Итак, теперь, когда у вас есть общее представление о доступных настройках, вы можете спросить себя, как найти правильные настройки для ваших проектов? Хорошей отправной точкой является руководство по лазерной резке. Часто вы найдете рекомендуемые настройки для многих материалов. Если вы работаете с общим лазером в makerspace, обычно доступны списки с рекомендуемыми настройками.

Время резать!

Наконец, вы должны быть готовы сделать свои первые надрезы. Может потребоваться несколько попыток, чтобы найти идеальные настройки для вашего материала.
Всегда изменяйте только один параметр в процессе тестирования. Например, начните с мощности, проверяя различные значения с шагом 5-10%. Когда вы будете довольны результатами, не забудьте записать свои настройки для дальнейшего использования.

Полезные ресурсы

• Учебные пособия — Класс лазерной резки
• Лазерная резка Subreddit
• Отличная серия Youtube о запуске и использовании лазерного резака
• Коллекция онлайн-генераторов файлов для лазерной резки
