Лучшее программное обеспечение для лазерной гравировки и резки

Для лазерной гравировки/резки, вам необходимо программное обеспечение чтобы создать дизайн (CAD), преобразовать его в код (CAM) и взаимодействовать с лазерным станком (управление).

Некоторые программы позволяют вам выполнять все эти операции внутри себя, в то время как в других случаях вам нужно использовать две или более программ в сочетании.

Выбор правильного программного обеспечения не менее важен для вашего проекта, чем выбор лазерного резака или гравера.

Некоторые программы специально созданы для работы с лазерами, в то время как другие представляют собой программы общего назначения, одним из приложений которых является лазер.

В этой статье я перечисляю лучшие варианты программного обеспечения для лазерной резки и гравировки в 2022 году.

Каждое программное обеспечение классифицируется в зависимости от его назначения (CAD, CAM, Control).

Лучшее универсальное программное обеспечение для лазерной гравировки или резки

LightBurn — лучшее программное обеспечение для лазерной резки

Программное обеспечение для лазерной резки LightBurn

Программного обеспеченияLightBurn
САDДа
САМДа
КонтрольДа
МоделированиеНет
Операционные системыWindows, Mac, Linux
Требуется Интернет?Периодически
Платно/бесплатноПлатно

Краткое описание программного обеспечения LightBurn

LightBurn может проектировать, преобразовывать дизайн в код и управлять лазерными резаками или граверами с помощью сгенерированного программного кода.

Вы можете создавать новые векторные фигуры, используя функции смещения, сварки и редактирования узлов в LightBurn. Так что технически он совместим с САD.

Конструкции, которые вы можете создавать, ограничены, и в нем нет всех функций САПР.

Это широко используемая программа лазерного гравера для управления лазерными станками из-за ее универсальности и способности работать в ОС Windows, Mac и Linux.

Хотя это платное программное обеспечение, оно довольно доступно, и вы даже можете попробовать его бесплатно в течение 30 дней.

Для активации, аутентификации и обновлений требуется Интернет. Кроме того, его можно использовать в автономном режиме.

LightBurn позволяет импортировать и использовать векторные графические форматы, такие как SVG, DXF, JPG, PNG и PLT. Затем он создает программный код из импортированных файлов изображений, обеспечивая совместимость с LightBurn CAM.

Управляя лазерным станком, вы можете настроить параметры резки, такие как скорость, мощность, порядок резки, режим сглаживания, проходы, сглаживание и многое другое.

Он поддерживает поворотную ось и имеет функцию позиционирования USB-камеры, которая позволяет виртуально размещать рисунок на заготовке.

LightBurn имеет большой и активный форум сообщества, в котором вы можете принять участие. На форуме также имеется обширная документация.

Лучшее программное обеспечение САПР для лазерной резки или гравировки

При выборе программного обеспечения для проектирования лазерной резки или гравировки необходимо учитывать некоторые важные факторы, такие как тип изображения (растровое или векторное), траектория резки, перекрытие, толщина траектории и многое другое.

Adobe Illustrator

Adobe Illustrator

САDДа
САМНет
КонтрольНет
МоделированиеНет
Операционные системыWindows, Маc
ИнтернетИногда (для активации и облачной синхронизации)
Платно/бесплатноПлатно

Краткий обзор программного обеспечения Adobe Illustrator

Adobe Illustrator является отраслевым стандартом для создания 2D-проектов и широко используется для графического дизайна.

Он имеет простой пользовательский интерфейс со множеством встроенных инструментов. Для лазерной резки или гравировки вы в основном будете использовать такие инструменты, как перо, линия, форма, обводка, заливка, слой и т. д.

Вы можете установить такие параметры, как разрешение, ориентация, DPI, цветовой режим, имя и многое другое при открытии нового проекта. У вас также есть возможность вернуться назад и изменить все это в опции настройки документа.

Он может экспортировать файлы в стандартных векторных форматах, таких как AI, EPS, PDF и SVG.

Illustrator совместим с Windows, iPad и Mac OS. Однако для Windows и Mac требуется минимум 8 ГБ ОЗУ и разрешение экрана 1024 x 768 пикселей, а для iPad требуется минимум 4 ГБ ОЗУ.

Он доступен на разных языках и требует только Интернет для активации или синхронизации файлов с платформой Adobe Cloud.

Обширная поддержка сообщества, которую он имеет, является значительным преимуществом. Кроме того, в Интернете доступно множество руководств с видео и документацией, к которым вы можете обратиться и изучить рабочий процесс программного обеспечения.

В программном обеспечении также доступна специальная вкладка справки. Большинство препятствий в изучении иллюстратора можно решить, просто выполнив поиск в Google, поскольку он широко используется в течение длительного времени.

Вы можете связаться с Adobe по электронной почте, телефону или с их веб-сайта.

Illustrator — это платное программное обеспечение, доступное с ежемесячной и годовой подпиской. Они также предоставляют 30-дневный пробный период.

Вы можете приобрести лицензию непосредственно на Amazon или на их веб-сайте.

Программное обеспечение DraftSight

САDДа
САМНет
КонтрольНет
МоделированиеНет
Операционные системыWindows, Мас
ИнтернетВремя от времени
Платно/бесплатноПлатно

Краткий обзор программного обеспечения DraftSight Professional

DraftSight Professional — продукт компании Dassault Systems. Это программное обеспечение для 2D-САПР, доступное в версиях Professional, Premium, Enterprise и 3DEXPERIENCE.

Профессиональная версия достаточно мощна для создания файлов для лазерной резки или гравировки.

Он может просматривать, создавать, редактировать и преобразовывать проекты в файлы DWG, DXF и DGN. Кроме того, большим преимуществом будут трассировщик изображений, сравнение рисунков, менеджер слоев, силовая обрезка и инструменты автоматического измерения.

Для DraftSight требуется 64-разрядная ОС Windows или Mac с оперативной памятью не менее 2 ГБ. Оптимальным выбором будет система с оперативной памятью 4 ГБ и выше.

С помощью DraftSight вы можете экспортировать свои проекты в векторные форматы, такие как DXF, PDF и SVG.

Для отображения пользовательского интерфейса без разрывов вам необходимо использовать минимальное разрешение экрана 1280 x 768 пикселей.

Для загрузки и активации требуется доступ в Интернет. Для активации на вашем ПК должна быть сетевая карта.

DraftSight Professional имеет простой пользовательский интерфейс, упрощающий навигацию и использование различных инструментов.

Inkscape

САDДа
САМНет
КонтрольНет
МоделированиеНет
Операционные системыWindows, Mac и Linux
ИнтернетНет
Платно/бесплатноБесплатно

Краткий обзор программного обеспечения Inkscape

Inkscape — это бесплатное программное обеспечение с открытым исходным кодом, которое в основном используется для создания векторных рисунков.

Его собственный формат изображения — SVG, а также может работать с PDF, JPG, GIF и PNG. Кроме того, вы можете установить различные расширения файлов, используя функцию дополнительного плагина.

Inkscape имеет простой пользовательский интерфейс с множеством инструментов. На их веб-сайте также есть раздел обучения, на который можно ссылаться и понимать его рабочий процесс.

Он не требует интернета для своей обычной работы, но вам понадобится доступ в сеть для обновлений.

На YouTube есть много видеоуроков, которые помогут вам пройти через рабочий процесс проектирования.

Inkscape можно установить в системах Windows, Mac и Linux с оперативной памятью не менее 2 ГБ.

Будучи бесплатным программным обеспечением, оно имеет большую базу пользователей. Большая часть сообщества активно участвует в форуме Inkscape.

Solid Edge 2D

САDДа
САМНет
КонтрольНет
МоделированиеНет
Операционные системыWindows
ИнтернетНет
Платно/бесплатноБесплатно

Краткий обзор ПО Solid Edge для 2D-черчения

Solid Edge 2D Drafting — это бесплатное программное обеспечение от Siemens. У него также есть другие платные версии, но версии для 2D-черчения достаточно для проектирования форм, необходимых для лазерной резки или гравировки.

ПО имеет весь стандартный набор инструментов, необходимый для проектирования 2D-форм, и может без труда работать с файлами DWG.

В Solid Edge есть встроенные мастера перехода для AutoCAD и других 2D-программ. Это поможет вам легко адаптироваться к рабочему процессу при переходе с такого программного обеспечения.

Для Solid Edge 2D Drafting требуется система под управлением Windows 10 Enterprise или Professional (только 64-разрядная версия) версии 1809 или более поздней.

Для эффективной работы Solid Works необходимо иметь 16 ГБ оперативной памяти и разрешение экрана 1920 x 1080 пикселей. Это интенсивное использование памяти.

Вам нужен Интернет только для загрузки программного обеспечения. Поскольку это бесплатно, вам не нужно проходить аутентификацию, но вы можете получить доступ к форуму сообщества, если вы это сделаете.

У Siemens есть коллекция ресурсов, доступных на их веб-сайте, и учебные пособия на YouTube для изучения программного обеспечения.

CorelDRAW

САDДа
САМНет
КонтрольНет
МоделированиеНет
Операционные системыWindows, Маc
ИнтернетИногда (для аутентификации и установки)
Платно/бесплатноПлатно

Краткий обзор программного обеспечения CorelDRAW

CorelDRAW — это постоянно развивающееся программное обеспечение корпорации Corel, которому уже несколько десятков лет.
Он в основном ориентирован на редактирование векторной графики и может быть сопоставлен с Adobe Illustrator.

Его версия Graphics Suite является гибким вариантом и имеет больше дополнительных функций, чем версии Essential и Standard.

Вы можете попробовать программное обеспечение в течение 15 дней. После этого вам нужно будет приобрести годовую или разовую лицензию для его использования.

Он поддерживает обширный список форматов файлов, включая AI, PSD, PDF, SVG, DWG, DXF, EPS и многие другие.

На веб-сайте CorelDRAW размещена бесценная коллекция ресурсов, которые помогут вам изучить и освоить программное обеспечение.

Он может работать в операционных системах Windows и Mac и требует минимум 4 ГБ ОЗУ.

Для удобного пользовательского интерфейса необходимо использовать минимальное разрешение экрана 1280 x 720 пикселей.

Программное обеспечение требует подключения к Интернету для установки и аутентификации. Кроме того, его можно запустить в автономном режиме.

Программный интерфейс TurboCAD

САDДа
САМНет
КонтрольНет
МоделированиеНет
Операционные системыWindows, Маc
ИнтернетВремя от времени
Платно/бесплатноПлатно

Краткий обзор программного обеспечения TurboCAD Designer

TurboCAD — это программное обеспечение для проектирования, управляемое IMSI Design. Это мощный инструмент, используемый многими из-за его доступности.

Версия Designer программы TurboCAD является хорошим выбором для создания 2D-проектов, необходимых для лазерной резки или гравировки.

Он экспортирует векторные файлы в форматах DXF, DWG, DWF и PDF, которые поддерживают многие программы управления лазером.

TurboCAD также совместим с другими типами файлов, такими как JPG, BMP, ASM, PNG и другими.

Его пользовательский интерфейс (UI) довольно аккуратный. Интерактивный начальный экран помогает пользователям работать с программным обеспечением. Кроме того, пользовательский интерфейс можно настроить.

TurboCAD Designer может работать в Windows 7/8/10 (32-разрядная/64-разрядная версия) и Mac OS (32-разрядная/64-разрядная версия).

Требуется минимум 4 Гб оперативной памяти и разрешение экрана 1280 x 720 пикселей.

Вам необходим доступ в Интернет для первоначальной аутентификации и обновлений. Кроме того, вы можете использовать его в автономном режиме.

Некоторые из лучших программ САПР, используемых для приложений ЧПУ, можно найти здесь — Лучшее программное обеспечение ЧПУ для любителей и профессионалов [бесплатно и платно].

Лучшее программное обеспечение CAM для лазерных граверов или режущих плоттеров

CAM OpenBuilds

CAM OpenBuilds

САDНет
САМДа
КонтрольДа (с КОНТРОЛЕМ OpenBuilds)
МоделированиеМоделирование траектории
Операционные системыВеб-интерфейс (независимо от ОС)
ИнтернетДа
Платно/бесплатноБесплатно

Краткий обзор OpenBuilds CAM

OpenBuilds CAM — это программное обеспечение с открытым исходным кодом, и любой может свободно его использовать.

Он может синхронизироваться с OpenBuilds CONTROL для отправки команд управления непосредственно на лазерный станок.

OpenBuilds CAM — это веб-программное обеспечение, которое может преобразовывать векторные файлы, такие как DXF, SVG и Gerber, в G-код, который можно использовать с вашим программным обеспечением для управления ЧПУ.

Он также поддерживает растровые файлы, такие как PNG, BMP, JPG и другие.

Поскольку это веб-программное обеспечение, ему требуется активный доступ в Интернет для импорта, обработки и экспорта файлов.

Это также означает, что он не зависит от ОС и может работать на большинстве компьютеров с браузером.

Вся обработка выполняется на стороне сервера. Это огромное преимущество, поскольку для использования OpenBuilds CONTROL не требуется многофункциональный компьютер.

Он имеет встроенную текстовую вставку и библиотеку деталей, из которых вы можете выбрать и использовать некоторые основные формы в своем проекте.

Вы также можете имитировать траектории инструмента из окна рабочей области.

OpenBuilds CAM имеет большое сообщество разработчиков, которые могут получить ответы на ваши вопросы.

Лучшее программное обеспечение для управления лазерными граверами или режущими плоттерами

OpenBuilds CONTROL

OpenBuilds CONTROL

САDНет
САМДа (с OpenBuilds CAM)
КонтрольДа
МоделированиеМоделирование траектории
Операционные системыВиндовс, Мак, Линукс
ИнтернетВремя от времени
Платно/бесплатноБесплатно

Краткий обзор OpenBuilds CONTROL

OpenBuilds CONTROL — это бесплатное программное обеспечение с открытым исходным кодом, которое может взаимодействовать с вашим лазерным станком через компьютер.

Он интерпретирует файлы G-кода и инструктирует контроллер на основе GRBL на вашем лазерном резаке или гравере.

В случае контроллеров на основе GRBL вы также можете использовать G-код с любым другим программным обеспечением для управления GRBL.

OpenBuilds CONTROL — это легкое программное обеспечение, которое может работать в операционных системах Windows, Mac и Linux.

Он имеет простой пользовательский интерфейс с ползунком и элементами управления на основе кнопок. Он не загроможден и хорошо организован.

Программное обеспечение OpenBuilds CONTROL позволяет импортировать, редактировать и моделировать стандартные файлы G-кода.

С помощью OpenBuilds CAM вы можете выполнять операции CAM синхронно с OpenBuilds CONTROL. Для этого вам нужен доступ в Интернет. Кроме того, вы можете работать в автономном режиме.

Как только G-код готов, OpenBuilds CAM отправляет его непосредственно в программное обеспечение OpenBuilds CONTROL для управления лазерным станком.

OpenBilds имеет крупнейшее в мире онлайн-сообщество производителей, в котором вы можете получить помощь по самым разным темам, от разработки проекта до управления машиной.

Программное обеспечение LaserGRBL

САDНет
САМДа
КонтрольДа
МоделированиеНет
Операционные системыWindows
ИнтернетНет
Платно/бесплатноБесплатно

Краткий обзор программного обеспечения LaserGRBL

LaserGRBL — это бесплатное программное обеспечение для контроллера GRBL с открытым исходным кодом, ориентированное на лазер. Он совместим с лазерными станками, работающими на прошивке GRBL v0.9 и GRBL v1.1.

Это хороший выбор для любителей и малых предприятий, работающих на лазерных станках или гравёрах. Для работы ему не нужен доступ в Интернет, и он может работать в автономном режиме.

LaserGRBL предназначен для работы в системах с ОС Windows. Однако некоторым пользователям также удалось использовать его в Linux с помощью программы Wine 5.0 и Wine Mono 4.9.4 с файлом Gdiplus Windows DLL.

Его пользовательский интерфейс довольно прост и понятен. Например, он показывает расчетное время работы, предварительный просмотр работы и положение лазерной головки в реальном времени.

LaserGRBL имеет подробную расшифровку сигналов тревоги и кодов ошибок для GRBL. Это помогает в быстром и легком устранении неполадок.

Он поддерживает файлы G-Code в форматах файлов.nc и.gcode и поддерживает изображения в форматах BMP, JPG, PNG и GIF.

Поскольку он принимает файлы изображений и преобразует их в коды для управления лазерными машинами, LaserGRBL совместим с CAM.

Если контроллер вашего лазерного станка поддерживает модуляцию мощности S-командой, вы можете использовать все функции управляющего программного обеспечения LaserGRBL.

Он используется многими людьми, работающими на платформе Windows, и имеет хорошую поддержку сообщества.

Программное обеспечение для управления EzGraver

САDНет
САМДа
КонтрольДа
МоделированиеНет
Операционные системыWindows, Mac и Linux
ИнтернетНет
Платно/бесплатноБесплатно

Краткий обзор программного обеспечения ExGraver

EzGraver — это бесплатное программное обеспечение с открытым исходным кодом, которое может свободно использовать каждый.

Он поддерживает системы, работающие на ОС Windows, Mac и Linux. Для корректной работы программного обеспечения необходимо установить необходимые драйверы.

EzGraver имеет интерфейс командной строки и графический пользовательский интерфейс. Командный интерфейс позволяет обрабатывать команды управления в текстовом формате.

Ему не требуется доступ в Интернет для аутентификации или работы, и он может работать в автономном режиме.

Одним из основных недостатков является то, что EzGraver работает только с лазерными станками NEJE, такими как NEJE Master 2S Plus, а участие сообщества умеренно активно.

Их страница на GitHub теперь заархивирована, и с 2017 года не было выпущено ни одного обновления программного обеспечения.

Если вы используете лазерные резаки или граверы NEJE для своего проекта, EzGraver будет хорошим вариантом.

Программное обеспечение LaserWeb

САDНет
САМДа
КонтрольДа
МоделированиеНет
Операционные системыВеб-интерфейс (независимо от ОС)
ИнтернетДа
Платно/бесплатноБесплатно

Краткий обзор программного обеспечения LaserWEB

LaserWeb — это программное обеспечение с открытым исходным кодом, которым может свободно пользоваться каждый.

Как следует из названия, это веб-программное обеспечение, для работы которого требуется активный доступ в Интернет.

Поскольку он может работать в браузерах, он не зависит от ОС и может работать на большинстве устройств, и даже работает на Raspberry Pi.

Его также можно использовать как приложение. Вы можете получить установочные файлы для Windows, Mac и Linux на их странице GitHub.

Даже если вы устанавливаете приложение, вся обработка происходит через их сервер, поэтому вам нужно быть в сети, что означает, что вам требуются только минимальные системные требования.

Он позволяет подключаться к камере и визуально размещать и выравнивать дизайн на инвентаре с помощью функции оптического распознавания меток (OMR).

LaserWeb может генерировать файл G-кода из файлов DXF, SVG, BITMAP, JPG или PNG, что делает LaserWeb CAM совместимым.

Вы даже можете экспортировать и сохранить G-код, чтобы использовать его в другом программном обеспечении.

Часто задаваемые вопросы (FAQ)

Какое программное обеспечение вам нужно для лазерной резки или гравировки?

Для лазерной резки или гравировки вам потребуется программное обеспечение CAD для проектирования формы, необходимой для резки или гравировки, программное обеспечение CAM для преобразования дизайна в команды, понятные лазерным машинам, и управляющее программное обеспечение для отправки сгенерированного кода программы на лазер. Иногда вам не нужно отдельное программное обеспечение для выполнения каждой операции. Например, такое программное обеспечение, как LightBurn, может выполнять все три операции (CAD, CAM и управление).

Нужно ли мне специальное программное обеспечение CAM для лазерной резки и гравировки?

Вам не нужно специальное программное обеспечение для операций CAM при лазерной резке или гравировке. Большинство программ управления, используемых с лазерными резаками или граверами, могут напрямую получать файлы изображений из программного обеспечения для проектирования.

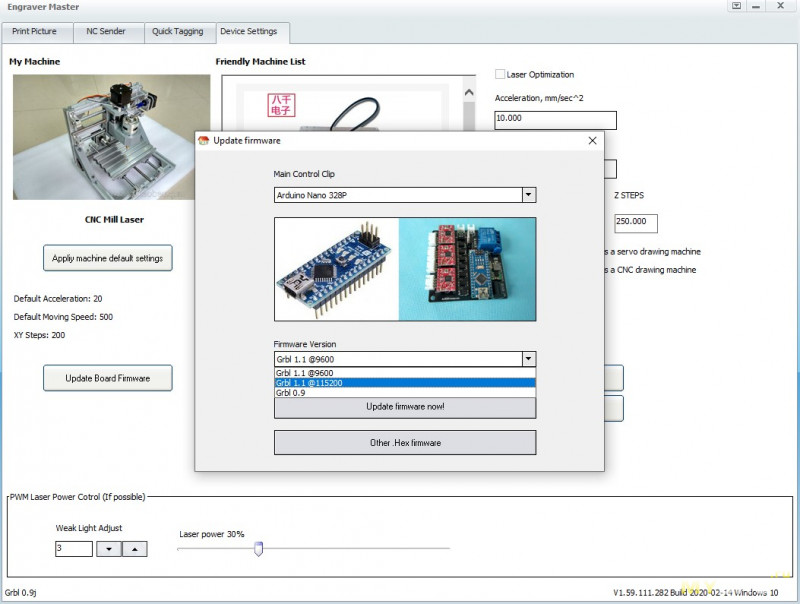

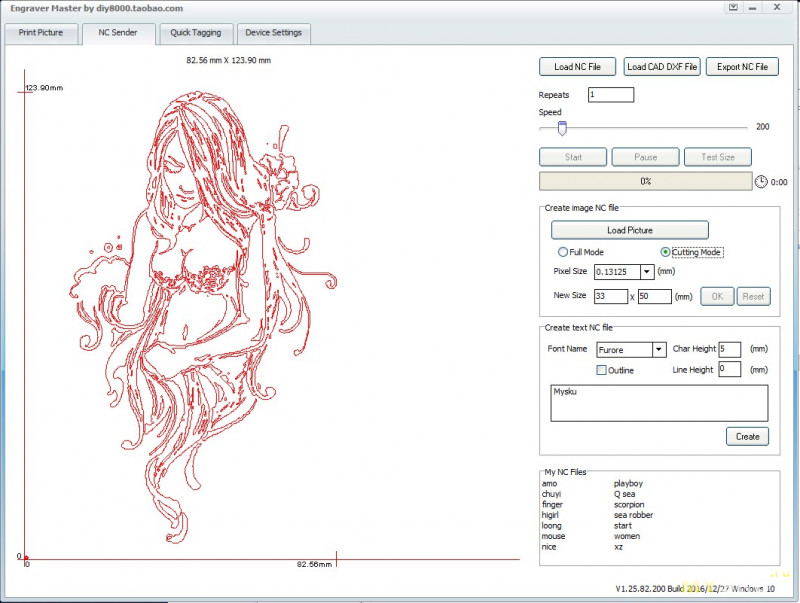

Какую программу посерьезнее можно использовать для гравировки лазером на cnc3018?

Romingood
Romingood
МЕСТНЫЙ
Регистрация
23.01.2020
Сообщения
61
Реакции
20
Баллы
28
Адрес

Москва

Город

Москва

Имя

Rrr

Торговая марка Машина Laser Support Score Opinion Review
Ortur 4.9 best for innovation review
Aufero 4.5 лучшая скорость мотора обзор
Atomstack 4.7 review
Sculpfun 4.7 best for air assist review
NEJE 4. 7 best product range review
Comgrow 4.5 лучшее качество/цена обзор
0035

 4.3 best robustness review
Longer 4.2 best for price review
TwoTrees 4.2 лучшая цена/опции обзор
YoraHome 4.7
обзор
xTool* 4,7 инфракрасный лазер опт. обзор

Торговая марка Машина Laser Support Score Opinion Review
Ortur 4.9 best for innovation review
Aufero 4.5 лучшая скорость мотора обзор
Atomstack 4. 7 review
Sculpfun 4.7 best for air assist review
NEJE 4.7 best product range review
Comgrow 4.5 лучшее качество/цена обзор
0035

 4.3 best robustness review
Longer 4.2 best for price review
TwoTrees 4. 2 лучшая цена/опции обзор
YoraHome 4.7
обзор
xTool* 4,7 инфракрасный лазер опт. обзор
