Приставка к монитору для просмотра тв: Как подключить монитор к цифровой ТВ приставке

Содержание

Как подключить монитор к ТВ приставке через VGA выход

DVB-T2 тюнеры изначально «заточены» на подключение к телевизору и на подключение к монитору не рассчитаны. Но недавно, по просьбе, занялся вопросом возможности подключить подключить монитор к тв приставке и хоть пришлось немного «поломать» голову в результате получилось реализовать две схемы.  Таким образом можно продлить жизнь старому монитору или подключить новый, но неиспользуемый.

Старый широкоформатный монитор 24 дюйма
Монитор без HDMI

Решить проблему можно несколькими путями:

  • приобрести приставку, имеющую выход VGA;
  • использовать адаптер HDMI в VGA;
  • конвертер RCA в VGA.

Разъем HDMI, VGA и RCA

Для начала немного ввод в тему компьютерных разъемов. HDMI — является цифровым интерфейсом и, можно сказать, появился сравнительно недавно. VGA — это аналоговый способ передачи данных. Они несовместимы. Перевод сигнала из одного вида в другой реализуется с помощью электронной схемы. Не будем вдаваться в подробности.

На ресивере всегда присутствует разъем HDMI

Коннекторы RCA еще более ранний способ передачи видео и аудио данных. Используется для передачи аналогового сигнала в телевизорах ранних моделей, видеомагнитофонах, CD плеерах и т. д. Присутствует такой разъем и на многих приставках. Здесь необходимо наоборот трансформировать сигнал из аналогового в цифровой.

Аналоговый разъем VGA

Приставки с VGA выходом

Такой ресивер можно приобрести на торговых площадках типа алиэкспресс. По стоимости они сравнимы с обычными тюнерами DVB T2. Неудобство в том, что придется подождать посылки. На фото приведен вариант такого ресивера.

Выход VGA на приставке DVB-T2
Приставка с VGA выходом легко подключается к старому монитору

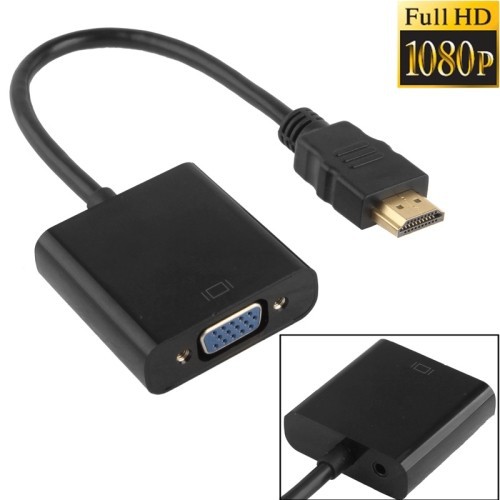

Адаптер HDMI в VGA

Быстро и без проблем удалось подключить монитор к цифровой тв приставке с помощью переходника HDMI в VGA. Изображение появилось сразу, а звук пришлось реализовывать с помощью выхода мини-джек на адаптере. Такие переходники для подключения различных устройств к коннектору HDMI существуют в различном исполнении:

Адаптер HDMI VGA с подключением к приставке
Адаптер HDMI VGA с подключением к монитору

Как реализовать звук

Если бы у монитора был RCA разъем для подключения по AV проблем бы вообще не было. HDMI и DVI-D это цифровые выходы с соответствующим качеством сигнала и поддержкой передачи звукового сигнала. Отсюда понятно если монитор имеет динамики, то сразу можно получить звуковое сопровождение. Однако качество звучания их оставляет желать лучшего, поэтому при подключении компьютерного монитора к цифровой приставке звук лучше пускать через акустическую систему.

Акустическая система для подключения к приставке

Вообще, лучше использовать внешнюю систему и подключить ее к выходам на ТВ ресивере.

Возможные варианты подключения

Некоторые DVB T2 тюнеры имеют разъемы YPbPr или SCART. В данном случае мы имеем дело с аналоговым сигналом, наиболее высококачественным из аналоговых, поэтому продолжает  использоваться в компьютерных системах.

Для подключения приставки DVB T2 к монитору нужен кабель YPbPr-VGA.

Разъем и кабель YPbPr-VGA

или SCART-VGA.

Кабель SCART в VGA

Здесь надо учитывать, что в VGA используются яркостные и цветоразностные сигналы (RGB или Bgamma – Y, Rgamma — Y), а не полный видео сигнал и служебная информация (разрешение, синхронизация).

На практике такое подключение вряд ли возможно, так как в приставке DVB-T2 обычно RGB в разъем SCART не подпаяны.

Конвертер HDMI

Осуществить подключение монитора к тв приставке можно с использованием конвертора сигнала AV в VGA. Однако такие конвертеры гораздо дороже переходников HDMI-VGA.

Конвертер сигнала AV в VGA

Как видите устройство можно использовать как внешний ТВ тюнер для монитора без системного блока.

Как из монитора сделать телевизор с помощью тюнера или приставки

Есть несколько простых способов, как из монитора сделать телевизор. Для процедуры потребуется сам монитор, а также специальное приспособление, тип которого будет зависеть от выбранного способа.

Содержание:

  1. Способы сделать из монитора телевизор

  2. ТВ-тюнер

  3. Смарт-приставка

  4. Плата

  5. Другие варианты

Способы сделать из монитора телевизор

Перед тем, как сделать телевизор из монитора своими руками, потребуется выбрать вариант переделки и подготовить все необходимое. Вся процедура является простой. Что может потребоваться:

  • старый компьютер с ЖК дисплеем. Реже используют ЭЛТ, но существенной разницы, за исключением качества изображения нет;
  • адаптер hdmi, который соединяет экран со второй частью;
  • приставка или тюнер, в зависимости от выбора способа.

При различных вариантах может потребоваться ряд дополнительных устройств. Обязательными при большинстве случаев являются сам монитор, которые является рабочим, а также адаптер, позволяющий соединить экран с приставкой или любым устройством ТВ. Важным моментом является требования к монитору.

Чаще всего выбирают ЖК вариант, хотя ЭЛТ при необходимости также может быть превращен в телевизионное устройство. Все зависит от его возраста, а также рабочего состояния. Если техника неисправна, то потребуется ремонт монитора, а только после этого его запуск в работу в качестве экрана телевизора.

Есть несколько популярных способов, которые позволяют сделать из монитора полноценный телевизор. У каждого варианта есть свои особенности, поэтому требуется сразу определиться со способом, который будет использован.

ТВ-тюнер

Для превращения монитора в телевизор потребуется использование самостоятельного устройства. Одним из вариантов является ТВ-тюнер. Он считается самостоятельным телевизором, которому необходим экран. Монитор будет выступать в его роли при помощи проводного соединения.

Для создания соединений используется комплексный кабель RCA, который нуждается в антенне аналогового типа. Дополнительно, для тех, кто хочет использовать цифровое телевидение, потребуется ресивер DVB T2.

Обычно в стандартном комплекте тюнера есть пульт управления, которым можно будет переключать программы и менять настройки. Есть важный момент в виде необходимости вывода звука на дополнительные колонки, так как большинство мониторов не имеют динамиков достаточной мощности.

Особенности установки тюнера:

  • нет необходимости в драйверах;
  • расположение в любом месте благодаря компактности;
  • удобство и простота подключения;
  • присоединяется к любому типу антенны, то есть как к внешней, так и к внутренней;
  • использование в качестве комнатного хаба для различных видео и аудио-систем;
  • необходимость использования дополнительных динамиков или подключения к музыкальному центру, домашнему кинотеатру.

При использовании тюнера предпочтительней внешний вариант, если отсутствует интернет.

Смарт-приставка

С помощью приставки телевизором с хорошим изображением может стать обычный тип монитора. Такой способ отличается от цифрового варианта тюнера с добавлением ресивера, так как смарт-приставка изначально имеет улучшенный функционал. С ее помощью можно играть, просматривать веб сайты, смотреть телевизор, а также посещать социальные сети без компьютера и другого варианта устройства.

Полезных качеств и плюсов использования у смарт-приставки много, например, подключение беспроводного типа к интернету, а также четкий сигнал с высокой точностью изображений. Все действия производятся быстро за счет хорошего процессора. Но у техники есть и недостатки. Без интернета приставка становится бесполезной. Дополнительно она требует конвертор HDMI-VGA типа и имеет очень высокую стоимость.

Еще одним минусом будет требования к покупке добавочных динамиков. Получается, что в ряде случаев использование Смарт-приставки актуально, но для большинства вариантов оно не подойдет.

Плата

Плата, или скайлер, может использоваться при вариантах без тюнеров. Моделей плат очень много, но использовать стоит только те, которые имеют универсальность, а также включают в себя видеодекодер и необходимые входы HDMI и USB.

Выделяют три варианта моделей. Первый в виде MV29.P относят к бюджетному варианту с наличием прошивочного USB-порта. MV56U уже имеет необходимую поддержку USB. Последний тип VST.3463.A уже является универсальным и позволяет обеспечить любой тип телевидения.

Для переделки монитора в телевизор необходимо разобрать экран и заменить плату LVDS на выбранную. Дополнительно производится замена шлейфа и добавление блока питания. Такую процедуру можно производить только при наличии рабочей матрицы.

Другие варианты

Способов создания телевизора может быть очень много. Например, можно использовать специальную программу и установить на ПК IPTV-плеер с загрузкой списка каналов.

Также монитор можно использовать в качестве экрана по простому соединению проводного типа или с помощью маршрутизатора с дополнительным оборудованием. Примером, может служить соединение смартфона или планшета с монитором и вывод на него видеофайлов в виде телепередач.
