Зачем нужна поворотная ось для станка с чпу

2016-09-02

Главным преимуществом станков с ЧПУ является возможность автоматизировать большинство процессов. Это же позволяет быстро и качественно изготавливать продукцию, требующую высокой точности и геометрической сложности. Поворотная ось для чпу – перемещаемым механизмом, вращающим под заданным углом и в нужном направлении заготовку. Это позволяет обрабатывать заготовку по кругу, делая любой рельеф.

В тех случаях, когда необходимо обработать листовый материалы (массив дерева, фанеру, ДСП, ДВП) или нужно быстро и точно нанести гравировку, выточить или раскроить объемные детали, сделать фрезеровку пазов или выполнить сложные узоры – наиболее оптимальным решением будет воспользоваться фрезерным станком с ЧПУ. Фрезерный станок с числовым программным управлением на сегодняшний день абсолютно «НЕ в конкуренции» по выполнению самых сложных задач производства, специализирующегося на деревообработке.

Сфера применения поворотных осей для чпу при обработки различных материалов

для обточки деревянных изделий цилиндрической формы, например, при изготовлении балясин, или других декоративных элементов с резной гравировкой, как правило, применяются традиционные деревообрабатывающие токарные станки. Однако есть одно большое «НО» — в автоматическом режиме такие станки работать совершенно не могут, поэтому необходимо обязательное участие человека. Но для решения такой непростой задачи как автоматизация токарных и фрезеровочных работ – применяется специальное поворотное устройство именно для фрезерных станков с ЧПУ.

Что такое поворотное устройство и его конструкция

Что собой представляет это самое поворотное устройство!? Поворотное устройство – это, прежде всего специализированный механизм, который устанавливается абсолютно на любой станок и заменяет собою непосредственно конструкцию токарного станка. Конструкция поворотного устройства имитирует товарный агрегат – заднюю «бабку», перемещаемую на салазках и цилиндрический подвижной патрон, качественно зафиксированный на станине. В поворотном устройстве фиксируется заготовка цилиндрической формы, которой передается вращение, благодаря этому заготовку можно обрабатывать по кругу, придавая ей любой рельеф.

Преимущество- поворотная ось для чпу

Огромным преимуществом фрезерного станка с ЧПУ, да еще и оснащенным поворотным устройством вне всяких сомнений является – автоматизированная обработка заготовок. Главная роль здесь конечно отведена фрезе, которая не только обрабатывает заготовку в точном соответствии с загруженным в программное управление файлом, но и является основным инструментом. При фрезеровке станок дает возможность настраивать необходимую вам скорость вращения, при этом деталь вращается под заданным углом и в нужном направлении, что позволяет производить изделия самых разных по сложности форм и конфигураций – от идеального шара и до геометрически ровного куба.

Установка и подключение поворотного устройства на фрезерный станок с ЧПУ

Подключается поворотное устройств непосредственно к двигателям фрезерного станка, при этом дополнительных подгонок и приспособлений совершенно не требуется, так как подключение осуществляется НАПРЯМУЮ. Стандартные программы фрезерных станков с ЧПУ изначально предусматривают возможность подключения таких поворотных устройств, посему в перенастройке программ станка совершенно нет нужды.

Поворотная ось для чпу интегрируется с любым фрезерным станком, который имеет 800 мм свободного места рабочего стола и 200 мм свободной высоты рабочего пространства. Зачастую заводы изготовители оборудования для фрезеровочных и токарных работ, по предварительному заказу, как правило, предусматривают возможность повышения рабочего пространства. Поэтому каждый может подобрать для себя самый оптимальный вариант.
Благодаря поворотному устройству и без того огромные функциональные возможности фрезерного станка с ЧПУ можно существенно расширить. Поворотное устройство позволяет обрабатывать детали (цилиндрические) с высочайшей точностью, причем диаметр заготовок может быть абсолютно разным. Данная опция особенно эффективна в деревообрабатывающей индустрии.

Поворотная ось на фрезерно-гравировальных станках с ЧПУ — MULTICUT

Чертеж любой детали можно выполнить в трех осях: «x», «y» и «z». Трехмерная система координат позволяет описать положение любой точки в пространстве. Однако изготовить деталь на станке фрезерной группы, где рабочая часть режущего инструмента перемещается в трех осях, можно не всегда. Обработка объемных изделий сложной конфигурации требует дополнительной степени свободы при перемещении фрезы или заготовки, то есть создания дополнительной четвертой координатной оси.

Эту проблему решает установка поворотной оси на фрезерный станок с ЧПУ — самый простой и доступный по цене способ расширения производственного ассортимента. Дополнительный механизм с отдельным приводом позволяет выполнять фрезерование наружных поверхностей тел вращения.

Особенности и преимущества обработки в четырех осях

Обычная 3-х осевая обработка объемной детали предполагает крепление заготовки к поверхности рабочего стола. Возьмем в качестве примера простую деталь в форме куба, в которой нужно просверлить 2 глухих отверстия на взаимно перпендикулярных или противоположных гранях. Чтобы выполнить весь цикл обработки, после сверления первого отверстия необходимо остановить программу, и переустановить деталь. Смена базы подразумевает вероятность изменения положения заготовки после повторного закрепления. Другими словами, малейшая ошибка в позиционировании влечет за собой снижение точности вплоть до выхода из полей допусков.

Установка заготовки в поворотную ось позволяет выполнить переворот и не уйти с базы. В результате возрастает точность обработки, снижается количество брака. Для более сложных деталей количество изменений угла установки по четвертой оси не ограничено. Вращение заготовки в поворотной оси на деревообрабатывающем фрезерно-гравировальном станке с ЧПУ дает возможность изготавливать балясины, капители, резные ножки для мебели, статуэтки людей и животных с высокой детализацией, резные шахматные фигуры.

На 4-х координатных токарно-фрезерных обрабатывающих центрах, где поворотная ось считается обязательным элементом, с одной установки можно изготавливать шкивы, зубчатые колеса, и даже крыльчатки турбин и насосов.

Пройти тест

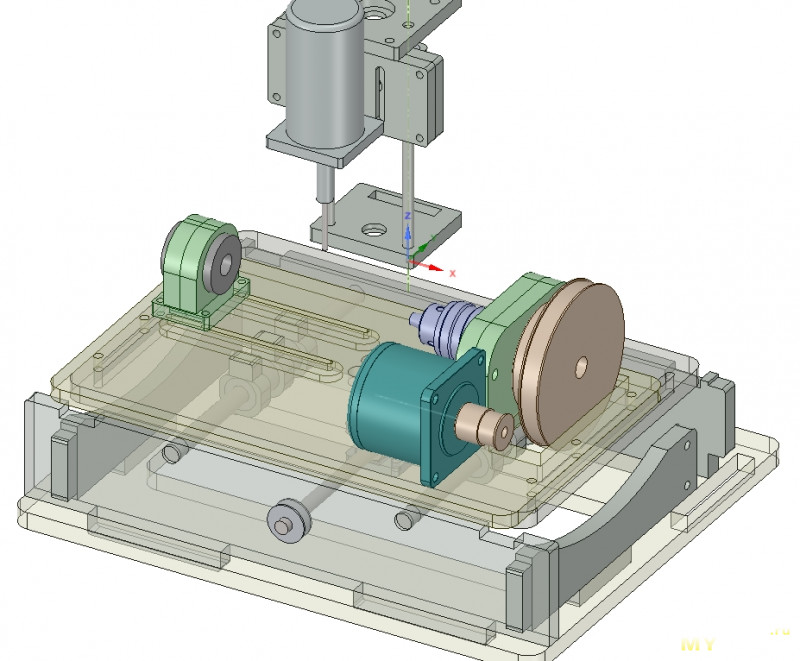

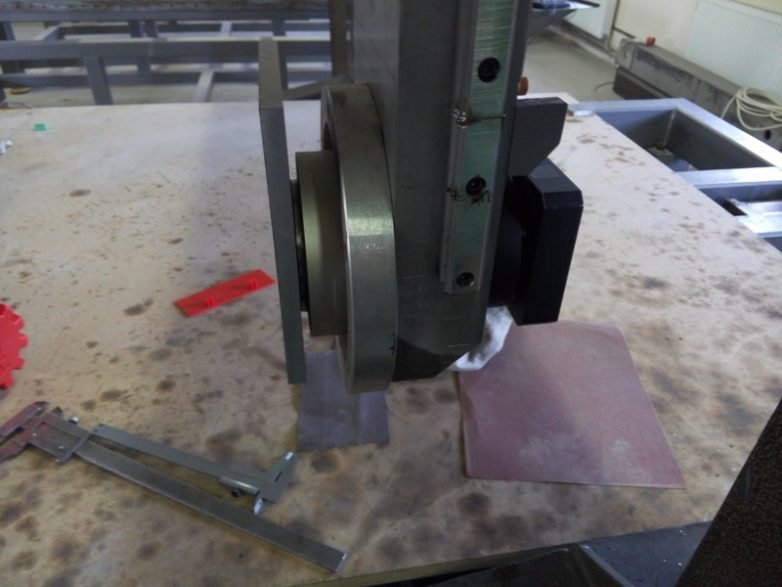

Конструкция поворотной оси

Предшественницей поворотной оси на фрезерных станках с ручным управлением была универсальная делительная головка (УДГ). Это механическое приспособление устанавливается на рабочий стол и фиксируется струбцинами. Заготовка закрепляется в патроне, а при большой длине подпирается задней бабкой. При необходимости используются люнеты или другие промежуточные опоры. Поворот может выполняться на равные или неравные углы в зависимости от настройки головки.

В УДГ используется дифференциальное деление. Рукоятка связана с осью заготовки через червячный редуктор, а тот в свою очередь — с диском через набор шестерней. Станки с механическими делительными головками работают в двух режимах:

1. Позиционная обработка, когда головка используется для изменения положения заготовки, а при фрезеровании угол установки не меняется.
2. Непрерывная обработка — привод делительной головки имеет кинематическую связь с механизмами перемещения по остальным трем осям. То есть, во время работы станка происходит относительное перемещение режущего инструмента по всем 4-м осям.

Поворотная ось с ЧПУ унаследовала от УДГ механизм крепления заготовки (кулачковый патрон), заднюю бабку и оба режима обработки. Дополнительно ряд элементов был изменен, благодаря чему удалось уйти от целого ряда существенных недостатков головки:

1. Настройка стала значительно проще. Не нужно выполнять сложные расчеты, менять комплекты шестерней и путаться в отверстиях на делительном диске. Настройки задаются в программной среде, а эмуляцию обработки можно посмотреть на мониторе в реальном времени или сохранить в файл видео.
2. Расширились возможности обработки. Все механизмы перемещения, в том числе и поворотная ось, оснащены индивидуальными приводами и не имеют между собой кинематической связи. При непрерывной обработке на станке с ЧПУ можно задать вращение с постоянной скоростью, а перемещение по остальным осям выполнять с ускорениями.
3. Увеличилась точность установки угла. Зазоры в зубчатых передачах, червячной паре, отверстиях делительного диска в процессе эксплуатации головки постоянно увеличиваются. Приводы поворотных осей конструктивно проще, в них используются другие виды механических передач, в которых практически нет люфтов. Гидравлическая или пневматическая фиксация оси при позиционной обработке не даст ей провернуться ни на микрон даже при экстремально высоких подачах.

Механизмы поворота заготовок различаются конструкцией. Рассмотрим их основные элементы.

Патрон

Кулачковые патроны различаются диаметром и высотой от оси до рабочего стола. От этих параметров зависят максимальные габариты заготовки. Также они различаются количеством кулачков:

Трехкулачковый патрон.

В него удобно устанавливать заготовки симметричного сечения: круглые, квадратные, шестигранные и т. п. Трехкулачковые патроны — самоцентрирующиеся, то есть сводятся синхронно.

Четырехкулачковый патрон.

Он может быть самоцентрирующимся или с индивидуальной настройкой кулачков.

Последняя разновидность подходит для установки несимметричных заготовок.

Механика привода

Для понижения частоты вращения, увеличения крутящего момента на валу двигателя и повышения разрядности (последнее относится к шаговым приводам) в поворотных осях используются механические передачи. Большинство производителей предлагает следующие варианты:

Ременная передача.

Состоит из пары шкивов и ремня. Передаточное отношение обычно составляет 1:4 … 1:8. Используется зубчатый ремень, который, в отличие от поликлиновых и плоских, не проскальзывает по шкивам, что исключает ошибки в установке. Поворотная ось с ременной передачей лучше всего подходит для позиционной обработки деталей. Ремень имеет свойство растягиваться под нагрузкой. Предупреждаем, что попытка использовать ее в качестве токарного шпинделя на твердых заготовках приведет к повышенной вибрации, появлению шагрени, а при недостаточной мощности двигателя — к пропуску шагов.

Волновой (гармонический) редуктор.

Состоит из жесткого и гибкого зубчатых колес с разным количеством зубьев и генератора волн — механизма, который деформирует гибкое колесо. Волновые редукторы имеют высокие передаточные отношения 1:80 … 1:200 и работают практически без люфтов. Поворотные оси с такими приводами справляются с деревом и полимерами, а также с более твердыми материалами в режиме непрерывной обработки.

Электродвигатель

Этот элемент бывает двух разновидностей:

Шаговый.

Двигатель с последовательными дискретными перемещениями и фиксацией в заданных положениях считается одним из лучших решений для поворота на заданный угол. Наиболее распространенные в машиностроении высокомоментные двигатели имеют шаг 1,8° (200 шагов на оборот) и 0,9° (400 шагов на оборот). В паре с волновым редуктором с передаточным отношением 1:100 количество шагов на оборот кулачкового патрона будет составлять 20 и 40 тысяч соответственно. Это дает точность, достаточную для выполнения большинства операций фрезерования.

Сервомотор.

Представляет собой обычный двигатель с датчиком угловых перемещений и обратной связью. Сервомоторы для поворотных осей комплектуются цифровыми блоками управления, которые обеспечивают впечатляющие точность установки и скорость реакции на управляющий сигнал. Приводы такой конструкции отличаются высокими крутящими моментами и сниженным уровнем вибрации.

Управление четвертой осью

Для большинства станков с ЧПУ поворотная ось — опция. Поэтому контроллер системы управления должен иметь свободный канал для ее подключения. В большинстве ЧПУ с поддержкой четвертой оси он маркируется буквами «a» или «b». Перед тем как купить 4-ю ось, нужно убедиться, что ЧПУ станка поддерживает работу с ней.

Станки MULTICUT с поворотной осью

Компания MULTICUT является одним из первых в России производителей фрезерно-гравировальных станков, совместимых с дополнительной координатной осью.

Обратите внимание на серию станков 4400. Они предназначены для раскроя листовых материалов, фрезерных и гравировальных работ высокой сложности. В этой серии станков поворотная ось включена в базовую комплектацию. Система ЧПУ обеспечивает полный контроль всех осей в режимах непрерывной и позиционной обработки. В состав механизма поворота заготовки входят передняя бабка с двумя патронами и задняя бабка с двумя центрами. Передняя и задняя бабки фиксируются винтами. Точность изготовления механизма и идеально ровный рабочий стол станка обеспечивают соосность установки.

Для серий 4000 и 5000 поворотная ось может быть приобретена отдельно. Мы гарантируем полную совместимость станка и дополнительного приспособления, синхронную и точную работу всех механизмов перемещения. Заказчик может выбрать исполнения поворотного механизма с шаговым двигателем или сервоприводом. Максимальный диаметр обрабатываемой заготовки составляет 150 или 300 мм (в зависимости от высоты портала).

Для написания управляющих программ мы рекомендуем использовать следующие продукты: ArtCAM, SprutCAM, Vectric VCarve Pro или Rino.

Получить консультации по выбору поворотной оси, программированию обработки и другим вопросам, связанным с эксплуатацией станков MULTICUT, можно у наших сотрудников. Позвоните нам или отправьте свои вопросы на электронную почту.

причин добавить 4-ю ось (поворотный стол) к вашему фрезерному станку

23 ноября 2018 г. Автор: admin

Добавление 4-осевого поворотного стола к фрезерному станку дает вашему цеху несколько преимуществ. Наличие еще одной оси для работы дает пользователям фрезерных станков большую точность и аккуратность без необходимости изменять положение детали.

Кроме того, дополнительная ось сделает любой фрезерный станок более разнообразным в плане работы, которую он может выполнять. Токарные станки представляют собой вращающуюся часть, поэтому поворотный стол добавит те же преимущества. Поворотный стол с 4 осями, как правило, может обеспечить большую точность и простоту сложной конструкции, сокращая время и затраты на производство определенной детали.

Как это работает

Поворотный стол с 4 осями служит для добавления оси вращения к желаемой детали, которую необходимо придать форму. Подобно вращающейся бабке токарного станка, поворотный стол удерживает деталь и перемещает ее с точными интервалами оборотов.

Поскольку он может двигаться в точных градусах движения, машинисты могут легко рассчитать правильные положения, так же как они делают это с другими тремя осями движения на машине. Когда используются все 4 оси, делать канавки или отверстия в детали становится намного проще, чем без поворотного стола. Это экономит время, отбрасывая задачу удаления и повторной установки детали в другое положение. Возможность перемещать деталь через определенные промежутки времени и точность по нескольким осям важна для более сложной машинной обработки.

Важность поворотного стола с 4-й осью

Как и в случае с другими тремя осями движения, 4-ю ось можно отрегулировать на определенное расстояние, чтобы точно определить, в каком положении вы находитесь по отношению к размерам стола. кусок.

Кроме того, весы, используемые для измерения его движения, могут сэкономить время и ресурсы, уменьшив количество ошибок, которые могут привести к серьезным задержкам. 4-осевой поворотный стол может быть интегрирован в систему управления фрезерным станком для установки необходимых позиций. Это ускоряет и упрощает точную обработку нескольких деталей.

Примеры разнообразия

С полной 4-й осью ваш фрезерный станок может выполнять гораздо более разнообразные задания. Например, обработка деталей с отверстиями, в которых фреза должна работать по круговой схеме с равными расстояниями, безусловно, возможна при перемещениях на 360 градусов. Дуговые вырезы, канавки и другие сложные кривые включены в преимущества 4-осевого поворотного стола. Вырезание зубьев зубчатых колес — еще одно возможное применение.

Поворотный стол с 4 осями увеличивает степень движения, необходимую для сложной работы, необходимой любому квалифицированному машинисту. С качественным материалом слесарь может создавать сложные детали и расширять типы заказов, которые может выполнять ваша мастерская.

CNC Indexing & Feeding Technologies предлагает широкий выбор 4-осевых поворотных столов TJR. Свяжитесь с нами сегодня, чтобы узнать о наших высококачественных принадлежностях для ЧПУ.

Лучшие 4-осевые фрезерные станки с ЧПУ с дополнительной осью вращения [2023]

В четырехосевом фрезерном станке с ЧПУ имеется дополнительная ось вращения (ось А), которая позволяет выполнять вращательную резку и индексацию для изготовления цилиндрических/круглых части.

Типичный фрезерный станок с ЧПУ имеет только три оси и перемещает режущий инструмент по осям X, Y и Z для удаления материала с заготовки.

Если вы хотите изготовить такие детали, как цилиндрические колонны, рифленые колонны, спирали, ручки и шахматные фигуры, вам нужен 4-осевой фрезерный станок с ЧПУ.

Дополнительная ось превращает ваш станок с ЧПУ в мини-токарный станок по дереву.

В этой статье я собираюсь представить вам лучшие 4-осевые фрезерные станки с ЧПУ, доступные на рынке, с подробным обзором каждого из них.

Дополнительная четвертая ось может быть дополнительной осью, перемещающей инструмент, или осью, перемещающей заготовку.

Изделия, представленные в этом списке, вращают заготовку, обеспечивая движение по четвертой оси.

Я также рассматриваю 4-осевую обработку с ЧПУ в последней части этой статьи с примерами и иллюстрациями.

MellowPine поддерживается считывателем. Когда вы покупаете по ссылкам на моем сайте, я могу получить партнерскую комиссию без каких-либо дополнительных затрат для вас.

Лучшие 4-осевые фрезерные станки с ЧПУ

Лучший выбор

4-й CNCS

AVID PRO4896

ShopSabre 23

VEVOR 6040 CNC

Footprint

115 ½ «× 67”

48,5 «X 69»

9000 9000 33. 1 «x 25.2» x 25.2 «x 25.2» x 25.2 «x 25.2» x 25.2 «x 25.2» x 25.2 «x 25.2» x 25.2 «x 25.2» x 25.2 «x 25.2» x 25.2 «x 25.2» x 25.2 «. 49 1/2“ × 98 3/4“

30″ x 40″

15,6″ x 23,6″

Линейное перемещение

Зубчатая рейка (X, Y), шарико-винтовая передача (Z)

Шарико-винтовая передача ( X, Y, Z)

ШВП (X, Y, Z)

Гарантия

1 год

1 год

Цена

Контрольная цена

Контрольная цена

Контрольная цена

Лучший выбор

4-осевая ЧПУ

AVID PRO4896

FOUNPRINT

115 ½ ”× 67”

Рабочая площадь

49 1/2 «× 98 3/4‘

Линейное движение

Секра Y), ШВП (Z)

Гарантия

1 год

Цена

Проверка цена

4-осевая ЧПУ

ShopSabre 23

Footprint

48,5 «x 69»

Рабочая область

30 «x 40 0005

Линейное движение

Шар. Z)

Гарантия

Цена

Проверка цена

4-й CNCS

VEVOR 6040 CNC

FOUTPRINT

33.1 «X 25.2»

Работа

15,6 «X 23.6»

9000 «X 23.6 ШВП (X, Y, Z)

Гарантия

1 Год

Цена

Проверить цену

1. Avid PRO4896 4′ x 8′ Фрезерный станок с ЧПУ

Avid CNC PRO4896 (Источник: AvidCNC)

ЧПУ Avid4 PRO4898 самый популярный ЧПУ из длинного списка фрезерных станков с ЧПУ Avid.

Может быть оснащен комплектом крепления Avid CNC Rotary Axis для достижения 4-осевого перемещения.

Размер

PRO4896 от Avid имеет площадь основания 115 ½” × 67” и площадь резания 49 1/2” × 98 3/4“.

Он имеет высоту 43 3/8 дюйма от основания до верха и весит около 483 фунтов. При дополнительном обновлении комплекта ножек высота может быть увеличена до 77 1/2 дюйма.

Возможности материала

ЧПУ PRO4896 может резать такие материалы, как мягкая древесина, твердая древесина, фанера, пластик высокой плотности, пенопласт, бальза, МДФ, балтийская береза ​​и алюминий.

Шасси

Рама Avid PRO4896 изготовлена ​​из прочного алюминия и стальных листов.

Ряд скрещенных рам поддерживает рабочую зону и придает машине большую жесткость.

Линейное перемещение

ЧПУ PRO4896 использует реечную систему PRO с линейными направляющими для направления движения станка по осям X и Y. Ось Y приводится в движение двумя шаговыми двигателями, чтобы предотвратить ее скатывание.

Ось Z ЧПУ управляется прецизионными шарико-винтовыми парами. Они более эффективны, чем системы с ходовым винтом.

Шпиндель

Avid предлагает два дополнительных шпинделя, совместимых с plug-and-play, от Hiteco для фрезерного станка с ЧПУ PRO4896.

Вы можете либо получить шпиндели, которые предлагает Avid, либо использовать любой другой шпиндель по вашему выбору.

Контроллер и электроника

Компания Avid предлагает вам выбрать свою систему управления или настроить ее под любую другую систему управления по вашему выбору.

Система управления от Avid CNC совместима с технологией plug-and-play, содержит 32-разрядный драйвер шагового двигателя CRP5056 и использует коммутационную плату Ethernet SmoothStepper.

Вы также можете выбрать шаговые двигатели NEMA 23 или NEMA 34 при покупке продукта. Я предлагаю вам приобрести шаговые двигатели NEMA 34, если вам нужна высокая производительность.

Программное обеспечение

Для CAD вы можете использовать большинство программ CAD по вашему выбору, а для CAM вы можете использовать LazyCAM в качестве надстройки к Mach5.

Опцией управления для Avid CNC PRO4896 является плата Ethernet SmoothStepper с программным обеспечением управления Mach4 или Mach5.

Avid рекомендует использовать программное обеспечение управления движением Mach5 для управления ЧПУ PRO4896.

Модернизация

Фрезерный станок с ЧПУ Avid PRO4896 имеет широкие возможности настройки, при покупке у вас есть возможность выбрать шаговые двигатели, шпиндель, контроллер, ширину портала и Z-перемещение по вашему выбору.

Avid предлагает множество вариантов обновления для ЧПУ PRO4896. Приспособление оси вращения — это то, что вам нужно для достижения возможности четвертой оси на этом фрезерном станке с ЧПУ.

Приспособление Avid CNC Rotary Axis поставляется в различных размерах и может быть добавлено ко всем ЧПУ серий Avid PRO и Benchtop станков с ЧПУ.

Вращающееся приспособление делает станок с ЧПУ PRO4896 совместимым для резки и индексации и помогает вам осуществлять 4-осевое управление для обработки многих сложных конструкций.

PRO4896 ЧПУ может быть расширен для увеличения рабочей зоны, а также может быть оснащен лазерным или плазменным резаком.

4-я ось на фрезерном станке с ЧПУ Avid PRO4896 4′ x 8′

Поворотный комплект от Avid CNC (Источник: AvidCNC) , и профильные линейные рельсовые направляющие

Двигатель NEMA 34 может вращать челюсть, удерживающую заготовку, с максимальной скоростью 100 об/мин

Он обеспечивает удерживающий крутящий момент, необходимый как для индексации, так и для скорости, необходимой для операции ротационного фрезерования в производственных условиях

Каркас оси вращения Avid (Источник: Avid CNC)

Вращающийся механизм встроен в жесткий цельнометаллический каркас для обеспечения высокоточной центровки между патроном и задней бабкой.

Его площадь основания составляет 49 дюймов x 14,02 дюйма, а высота всего 6,93 дюйма, что позволяет легко устанавливать его на рабочем столе. точное выравнивание осей

Avid также предлагает программно управляемое выравнивание ротора.Он полностью интегрирован с их сенсорной панелью Auto Z и поиском углов и будет без проблем работать с программным обеспечением Mach5.

Их постпроцессор использует скорости подачи, обратнозависимые от времени, которые предотвращают замедление скорости производства во время программ с комбинированным линейным и вращательным движением.

Ось вращения очень универсальна, ее можно установить на фрезерный станок с ЧПУ PRO4896 параллельно оси X или Y, а также можно утопить в станке, чтобы максимизировать диаметр заготовки.

Поворотный стол, параллельный оси Y станка с ЧПУ PRO4848 (Источник: Avid CNC) оси и 28 дюймов, если он установлен параллельно оси X.

Он может вмещать заготовки диаметром от 8 до 12 дюймов за счет использования утопленной монтажной конфигурации.

Поворотный стол ЧПУ PRO4848, параллельный оси X (Источник: Avid CNC)

Постпроцессор ЧПУ Avid для управления поворотом доступен для всех программных продуктов Ventric и для программного обеспечения Autodesk Fusion 360. Его можно загрузить либо непосредственно с веб-сайта Avid CNC.

Также есть подробные инструкции по сборке, различные варианты монтажа и электроника оси ротора. Он доступен на сайте и в руководстве пользователя.

Посмотреть поворотный комплект для ЧПУ Avid

Аксессуары

Avid предлагает различные аксессуары, такие как комплект ножек, сенсорная пластина с автоматическим поиском Z и угла, комплект датчика приближения, композитный гвоздезабивной гвоздезабивной башмак, пылезащитный башмак, комплект для плазменной резки и поворотная ось. .

Сборка

ЧПУ PRO4896 имеет модульную конструкцию и поставляется по частям. Процесс сборки может быть длительным, и полная сборка может занять до 40 часов.

Компания Avid предоставляет множество упрощенных ресурсов, к которым можно обращаться и учиться при сборке машины.

Сообщество и служба поддержки клиентов

Avid имеет большую и активную клиентскую базу, большинство людей, которые используют эту машину, являются владельцами бизнеса, которые зарабатывают на жизнь обработкой различных продуктов.

Хотя у Avid нет официального форума, его клиенты активны на таких веб-сайтах, как Router Forums, CNCzone, Facebook и YouTube.

Avid предоставляет годовую гарантию на свой фрезерный станок с ЧПУ PRO4896 и оказывает поддержку клиентам по телефону, электронной почте и видеозвонкам.

Посмотреть Avid CNC PRO4896

Более подробный обзор этого фрезерного станка с ЧПУ можно найти здесь — Обзор Avid CNC 4×8 PRO4896 [2023]

2. ShopSabre 23

ShopSabre 23 Фрезерный станок с ЧПУ

ShopSabre 23 — настольный ЧПУ промышленного класса от ShopSabre, известного своим широким ассортиментом промышленных ЧПУ.

Он имеет токарный станок на оси Y, чтобы помочь вам обрабатывать сложные разрезы, достигая движения по 4 осям.

Размер

Размер ShopSabre 23 составляет 48,5 x 69 дюймов.»и рабочая зона 30″ x 40″. От подножия до вершины он имеет высоту 34″ и весит около 950 фунтов.

Возможности материала

ShopSabre 23 обладает достаточной мощностью, чтобы резать такие материалы, как акрил, пенопласт, пластик, дерево и алюминий.

Шасси

ShopSabre 23 имеет несущую раму из стальных труб. Основание поддерживается двумя ножками, обеспечивающими жесткую опору для машины.

Линейное перемещение

Все три оси ShopSabre 23 приводятся в движение шарико-винтовой передачей, что помогает выполнять резку с высокой точностью.

В осях используются линейные направляющие 25 мм с грязесъемными блоками для направления движения машины. Грязесъемники содержат рельсы в чистоте и обеспечивают бесперебойную работу.

Правый выступ портала ShopSabre 23 помогает обрабатывать большие детали вне стола и делает возможной 4-ю ось.

Шпиндель

ShopSabre предлагает шпиндель со скоростью вращения от 10 000 до 21 000 об/мин. Вы можете модернизировать этот шпиндель шпинделем HSD VDF с воздушным охлаждением для работы с цветными металлами.

Контроллер и электроника

ShopSabre использует промышленный шаговый двигатель и контроллер для работы ShopSabre 23.

Он имеет концевые выключатели на всех трех осях и помогает в возврате оси станка в исходное положение.

Контроллер помещен в пыленепроницаемый корпус. Для взаимодействия с контроллером ShopSabre предоставляет компьютер с ОС Windows вместе с машиной.

Программное обеспечение

Вместе с фрезерным станком с ЧПУ ShopSabre 23 вы получите бессрочную лицензию на VCarve Pro, передовое программное обеспечение CAD/CAM.

Программное обеспечение WINCNC для управления станком предустановлено на ПК с ОС Windows, который вы получаете вместе с ShopSabre 23.

Обновления 34 дюйма Это будет полезно, если у вас нет жесткого стола, на котором можно поставить машину.

Доступно множество других вариантов модернизации, таких как шпиндель HSD, зажимы с Т-образными пазами, пылесборники, система вакуумного прижима, инструменты и пакеты программного обеспечения.

4-я ось на фрезерном станке с ЧПУ ShopSabre 23

Система 4-й оси на столе (Источник: ShopSabre)

Система 4-й оси на столе ЧПУ ShopSabre представляет собой промышленную поворотную систему. Он добавляет поворотную ось в ЧПУ ShopSabre 23 для достижения контроля над 4-й осью.

Четырехкулачковый патрон позволяет легко зажимать квадратные, прямоугольные, цилиндрические и другие детали необычной формы.

Челюсть приводится в действие системой ременного привода, она не имеет люфта, и вам не нужно беспокоиться о сцеплении шестерен. Наличие ременного привода также позволяет вращать челюсть с постоянной скоростью.

С его помощью можно легко создавать приклады, ножки для мебели, перила, скульптуры и многое другое.

С помощью программного обеспечения WINCNC, поставляемого с ShopSabre 23, вы можете управлять 4-осевой системой.

Патрон и задняя бабка 4-осевой системы ShopSabre не крепятся к раме, поэтому каждый из них может быть установлен на рабочем столе в различных конфигурациях.

На 4-ю ось, прикрепленную к ShopSabre 23, можно устанавливать заготовки длиной от 8 до 27 дюймов и диаметром 3 дюйма.

Подробная информация о ShopSabre

Аксессуары

ShopSabre 23 имеет широкий список аксессуаров, таких как комплект 4-й оси, набор Брайля, крепление для компьютера, оцифровывающий сенсорный датчик, лазерный прицел, переключатель измерения инструмента, столешница, вакуумный насос, предупреждение световая панель и беспроводной кулон.

Сборка

ShopSabre 23 поставляется полностью собранным, поэтому его можно установить на рабочем месте в течение одного часа.

Поддержка сообщества и клиентов

ShopSabre проводит обсуждения сообщества в группах Facebook, YouTube и на форумах Router. Никаких живых дискуссий не происходит, и большую часть времени они неактивны.

Они обеспечивают бесплатную пожизненную поддержку всех своих продуктов по телефону, электронной почте и через Интернет. Если возможно, они даже оказывают поддержку на месте, если того требует ситуация.

Проверить цену ShopSabre 23

3. Фрезерный станок с ЧПУ GDAE10 6040

Фрезерный станок с ЧПУ GDAE10 6040

Фрезерный станок с ЧПУ GDAE10 6040 — лучший недорогой 4-осевой фрезерный станок с ЧПУ в этом списке. Он поставляется с поворотной осью, которую можно прикрепить вдоль оси Y для достижения 4-осевого управления.

Размер

Фрезерный станок с ЧПУ GDAE10 6040 имеет площадь основания 33,1″ x 25,2″ и имеет алюминиевый рабочий стол с эффективной площадью резки 15,6″ x 23,6″.

Машина весит около 130 фунтов. Благодаря небольшому размеру его можно считать настольным фрезерным станком с ЧПУ.

Возможности материала

GDAE10 6040 Фрезерный станок с ЧПУ можно использовать для обработки таких материалов, как печатные платы, ПВХ, пластик, акрил, дерево и древесные композиты.

Шасси

Серия алюминиевого сплава 6061 и промышленного алюминия придает форму жесткой раме GDAE10 6040 CNC.

Портал поддерживается двумя хромированными твердыми валами диаметром 16 мм по оси X и 13 мм по оси Z.

Линейное перемещение

GDAE10 6040 ЧПУ приводится в движение с помощью шарико-винтовых механизмов по всем трем осям и поддерживается направляющими.

Шпиндель

GDAE10 6040 оснащен шпинделем мощностью 1500 Вт с водяным охлаждением и максимальной скоростью 24 000 об/мин.

Контроллер и электроника

GDAE10 6040 оснащен двухфазными шаговыми двигателями NEMA 23 на всех трех осях. Они соединены с внешними муфтами для передачи высокого крутящего момента.

Машина поставляется с частотным преобразователем, имеет три шаговых двигателя, а также имеет аварийную остановку для остановки работы машины.

Программное обеспечение

GDAE10 6040 можно использовать с любым программным обеспечением CAD/CAM, если вы можете экспортировать файлы в формате DXF.

Должен управляться через ПО Mach4. Mach4 поддерживает только ПК с ОС Windows, он поддерживает Windows XP и выше.

Обновления

Официальных обновлений для ЧПУ 6040 от GDAE10 нет, но вы можете обновить его с помощью различных сторонних компонентов.

4-я ось на фрезерном станке с ЧПУ GDAE10 6040

4-я ось + задняя бабка

Управление четвертой осью в GDAE10 6040 с ЧПУ осуществляется с помощью поворотной системы с 3-кулачковым патроном и задней бабкой. Он поставляется с ремнем, задней бабкой, поворотной осью и пятью ключами.

В нем используется система ременного привода для вращения патрона, он имеет меньший люфт и позволяет при необходимости вращать кулачок с постоянной скоростью.

Он может вмещать детали размером от 8 до 20 дюймов в длину и до 2,7 дюймов в диаметре.

На 4-й оси используется двухфазный шаговый двигатель, обеспечивающий стабильную выходную мощность с низким уровнем шума и высоким крутящим моментом.

Вы можете выполнять комбинированные операции линейного и вращательного движения с помощью программного обеспечения Mach4 на ЧПУ GDAE10 6040 через его 4-осевой контроллер.0005

На youtube есть много видеороликов о резке различных материалов с помощью 4-й оси GDAE10, вы можете обратиться к ним, чтобы получить наглядное представление о его работе.

Принадлежности

Фрезерный станок с ЧПУ GDAE10 6040 поставляется с поворотным 4-м осевым приводом, набором инструментов, водяным насосом и кабелем USB типа B.

Сборка

Фрезерный станок с ЧПУ 6040 поставляется предварительно собранным и готовым к работе прямо из коробки. Единственная работа для вас — подключить все к соответствующим слотам.

GDAE10 включает в себя подробное печатное руководство по настройке аппарата.

Сообщество и служба поддержки клиентов

Фрезерный станок с ЧПУ 6040 имеет большую базу пользователей из-за его низкой цены. Это отличное вводное 4-осевое ЧПУ для многих людей, пытающихся освоить 4-осевую обработку с ЧПУ.

GDAE10 предоставляет стандартную гарантию на 1 год для ЧПУ 6040 и 30-дневный бесплатный возврат станка.

Распродажа

GDAE10 6040 Фрезерный станок с ЧПУ

Оснащен шпинделем с водяным охлаждением
4-я ось поставляется со станком
Гарантия производителя на 1 год

фрезерный станок, который поставляется с дополнительным токарным станком для достижения 4-осевого управления для обработки некоторых сложных конструкций.

Размер

ЧПУ iQ имеет размеры 39 1/2″ x 50 1/2″ с эффективной рабочей зоной 24″ x 36″. Он обеспечивает перемещение по оси Z 6 дюймов, а вес машины составляет около 425 фунтов.

У вас есть возможность выбрать 6-дюймовую или 10-дюймовую версию одной и той же машины с ходом по оси Z. Соответственно различаются размеры и вес машины.

Возможности материалов

Laguna iQ может работать с такими материалами, как печатные платы, ПВХ, пластик, акрил, дерево и древесные композиты.

Шасси

Шасси/рама фрезерного станка с ЧПУ iQ представляет собой сварную трубчатую конструкцию из тяжелой стали. Он поддерживает все детали машины и обеспечивает жесткую конструкцию.

Линейное перемещение

ЧПУ Laguna iQ использует механизм с шарико-винтовой передачей на всех трех осях, оси направляются линейными направляющими.

Шпиндель

Laguna предлагает высокоточный шпиндель с водяным охлаждением и диапазоном скоростей от 6000 до 24 000 об/мин.

Контроллер и электроника

Ручной контроллер Laguna iQ (Источник: Laguna)

В электрическом блоке управления находятся выключатель экстренной остановки, драйверы шаговых двигателей, дисплей контроллера скорости шпинделя, изолирующий переключатель и кнопка питания.

Интерфейс ручного контроллера подключен к контроллеру и может выполнять все функции ЧПУ iQ.

Он использует бесконтактные концевые выключатели на всех трех осях для возврата машины в исходное положение.

Программное обеспечение

Для работы с ЧПУ iQ можно использовать любое программное обеспечение CAD/CAM по вашему выбору. Некоторые из моих рекомендаций: VCarve Pro, Aspire, RhinoCam, Mozaik и Enroute FAB Advanced.

Для операций управления вам потребуется экспортировать и загрузить файл G-кода в ЧПУ через флэш-накопитель USB. ЧПУ может работать без подключенного к нему компьютера.

4-я ось на Laguna iQ

Laguna iQ с насадкой для четвертой оси (Источник: Laguna)

Фрезерный станок с ЧПУ iQ можно модернизировать с помощью насадки Laguna для четвертой оси для достижения 4-осевого управления. Это поможет вам обрабатывать сложные конструкции.

Четвертая ось, прикрепленная к Laguna iQ, может работать с заготовками длиной от 12 до 26 дюймов и максимальным диаметром 7 дюймов в зависимости от выбранного вами дополнительного размера стола. крепления оси заключается в том, что можно полностью обработать заготовку, не снимая ее с рабочего стола.0005

4-я ось будет выполнять всю тяжелую работу, вращая заготовку так, чтобы шпиндель мог обрабатывать весь материал.

Навесное приспособление Laguna Fouth-Axis использует зубчатую передачу для вращения 3-х кулачкового патрона, что означает, что между шестернями существует некоторый зазор.

Патрон оснащен винтом возврата в исходное положение, который сообщает программному обеспечению положение вращающегося патрона.

Вы можете использовать 4-осевые G-коды, сгенерированные любым генератором G-кодов, непосредственно на Laguna iQ через USB-накопитель, а ЧПУ iQ может работать без компьютера.

Компания Laguna предоставляет руководство пользователя для своего навесного оборудования Forth-Axis, которое может помочь вам в сборке и техническом обслуживании.

Узнать цену на Laguna Tools

Аксессуары

Launa предлагает широкий набор аксессуаров для iQ: ящик для инструментов, водяной насос, ручной контроллер, устройство для переворачивания и шайбу Touch-off.

Сборка

iQ поставляется полностью собранным, все, что вам нужно сделать, это подключить электропитание и другие дополнительные компоненты, такие как водяной насос и пылезащитный кожух.

Сообщество и служба поддержки клиентов

Laguna предоставляет годовую гарантию на фрезерный станок iQ с ЧПУ. Вы можете связаться с ними по телефону, электронной почте и напрямую через их веб-сайт.

Laguna принимает активное участие клиентов на своем канале YouTube и странице Facebook.

Узнать цену на Laguna

5. Shark HD520

Next Wave Shark HD520 (Источник: Next Wave CNC)

Next Wave CNC Shark HD520 — популярный выбор среди малых предприятий и многих столяров. Он может выполнять 4-осевую обработку с 4-осевой поворотной системой, установленной в его рабочей зоне.

Размер

Shark HD520 имеет площадь основания 63″ x 36 1/4″ с рабочей зоной 28″ x 63″, обеспечивает перемещение по оси Z 7″. Shark HD520 может работать с такими материалами, как дерево, древесные композиты и пластик.Он предназначен для деревообработки и не подходит для металлообработки.

Шасси

Основание изготовлено из алюминия промышленного класса, соединенного с нержавеющей сталью. рабочая кровать изготовлена ​​из экструдированного алюминия со стальными ножками

Линейное перемещение

Все три оси Shark HD520 приводятся в движение механизмом ходового винта с гайками с защитой от обратного хода.

Линейное движение по осям X и Z управляется линейными направляющими, что обеспечивает надежное движение машины.

Шпиндель

Shark HD520 не поставляется со шпинделем и приобретается отдельно.

Станок поставляется с насыпью шпинделя, и компания Next Wave CNC рекомендует использовать со станком шпиндели, такие как Bosch2617, DeWalt DW618 или шпиндель с водяным охлаждением NWCNC.

Контроллер и электроника

Все три оси ЧПУ Shark HD520 приводятся в движение биполярными шаговыми двигателями NEMA 23.

Контроллер заключен в металлический ящик и имеет выключатель питания, драйверы шаговых двигателей, аварийную остановку, переключатель возврата в исходное положение и порт шпинделя.

Подвесной ЖК-дисплей можно подключить к контроллеру для управления движением ЧПУ, он подключается через USB.

Программное обеспечение

ЧПУ Next Wave предоставляет последнюю версию программного обеспечения VCarve Pro CAD/CAM вместе с Shark HD520.

Для управления машиной вы можете управлять ею с помощью контроллера LCD pedant или через компьютер.

4-я ось на Shark HD520

ЧПУ Shark HD520 можно модернизировать с помощью поворотной системы Shark Standard с 4-й осью. Ротационная система обеспечивает возможность 4-осевой обработки на вашем фрезерном станке с ЧПУ HD520.

При обновлении поворотной системой с 4-й осью вам также потребуется установить карту драйвера 4-й оси от Next Wave CNC на контроллер ЧПУ Shark HD520.

Дополнительный порт расширения в Shark HD520 (Источник: Shark с ЧПУ)

На задней панели контроллера имеется дополнительный порт расширения для 4-й оси. Чтобы получить к нему доступ, вам нужно открыть контроллер.

Модернизация с помощью карты драйвера 4-й оси в Shark HD520 (Источник: CNC Shark)

Вы можете поместить плату драйвера 4-й оси в слот контроллера, направив контакты из коробки, затем вам придется затянуть ее с помощью прилагаемых винтов чтобы удержать его на месте.

Расширенный порт 4-й оси в Shark HD520 (Источник: CNC Shark)

После того, как все подключено и включено, вы готовы к работе. Вы можете получить доступ к элементам управления 4-й осью на портативном подвесном ЖК-дисплее.

На 4-ю ось, установленную на ЧПУ Shark HD520, можно прикреплять заготовки длиной от 10 до 45 дюймов и максимальным диаметром 7 дюймов.

Постпроцессор 4-й оси можно загрузить с сайта Next Wave веб-сайт ЧПУ. Эти постпроцессоры используются для обработки и преобразования проектов и траекторий в читаемый ЧПУ G-код.

Постпроцессоры необходимы для того, чтобы 4-я ось вращения работала синхронно со станком с ЧПУ, поскольку они сочетают в себе как линейные, так и вращательные движение

Вы можете добавить постпроцессор к программному обеспечению V-Carve Pro, которое вы получаете с ЧПУ-маршрутизатором Shark HD520. Его также можно использовать с таким программным обеспечением, как Aspire, которое поддерживает интеграцию с постпроцессором.

Приспособление для 4-й оси с ЧПУ Shark

• Продается на Amazon

Аксессуары

Shark HD520 имеет широкий набор доступных аксессуаров, в том числе пылезащитный чехол, корпус, сенсорную пластину, зуб акулы, комплект шпинделя акулы и цифровую акулу. копировальный аппарат.

Сборка

Next Wave отправляет Shark HD520 с предварительно собранным основанием и порталом. Это упрощает процесс, и все, что вам нужно сделать, это прикрепить гентри и основание.

У них есть четко сформулированное руководство по сборке, которому вы можете следовать, с его помощью вы можете собрать полную машину за 2 часа.

Сообщество и служба поддержки клиентов

Компания Next Wave CNC создала специальные онлайн-форумы для своих клиентов, на которых ежедневно ведутся активные обсуждения.

Shark HD520 имеет двухлетнюю гарантию. Для получения поддержки вы можете связаться с ними по телефону или электронной почте.

Узнать цену на Next Wave CNC

Что такое 4-осевая обработка с ЧПУ?

ARK360 — поворотный комплект для 4-й оси Axiom (Источник: Axiom Precision) ось.

В большинстве случаев для достижения 4-осевого перемещения станка используется комплект 4-осевого фрезера, но для управления этой дополнительной осью вам потребуется 4-осевой совместимый контроллер.

Иллюстрация 4-х осей

Проще говоря, стандартная 3-х осевая вместе с осью А дает вам 4-х осевую установку. Ось А — это ось вращения, которая поворачивает заготовку.

Заготовка устанавливается на ось А и вращается как на токарном станке. Здесь заготовка поворачивается и подставляет все свои стороны инструменту для обработки.

Рассмотрим 4-осевую обработку на примере. На следующем изображении кусок дерева загружен на 4-осевой токарный станок Shark.

Комплект для 4-й оси Shark с куском дерева для обработки (Источник: Rockler)

Токарный станок с 4-й осью вращается и обнажает все стороны древесины, когда шпиндель перемещается по осям X, Y и Z и фрезерует древесину.

Такое движение станка помогает вам работать вокруг дерева, а не только с лицевой стороны дерева, как это делается на 3-осевых станках.

Комплект Shark для 4-х осей, удерживающий и вращающий загруженную древесину (Источник: Rockler)

4-осевая обработка обеспечивает большую гибкость вашего процесса обработки с ЧПУ, позволяя вам создавать некоторые из сложных конструкций, которые в противном случае были бы невозможны.

Ручки, изготовленные с помощью набора для 4-й оси Shark (Источник: Rockler)

Часто задаваемые вопросы (FAQ)

Почему 4-осевые станки с ЧПУ стоят дорого?

4-осевые станки с ЧПУ стоят дорого, потому что для создания всех этих станков проводится много исследований и разработок.
