Poe инжектор принцип работы: Что такое PoE и как работает инжектор

что это такое, описание, принцип работы

PoE (Power over Ethernet, питание по LAN-кабелю) позволяет передавать электроэнергию и данные через кабель витой пары с помощью таких устройств как PoE-коммутатор, PoE-инжектор и PoE-сплиттер.

Если ваше устройство необходимо установить там, где не предусмотрен доступ к сети питания, PoE-инжектор отлично подойдёт для решения этой проблемы, позволяя производить монтаж оборудования там, где оно должно находиться, а не где можно подключиться к сети 220В. При этом они не окажут значительного влияния на сетевую инфраструктуру или ваш финансовый бюджет.

Что такое PoE-инжектор?

Инжектор, или PoE-адаптер, позволяет обычному сетевому коммутатору работать с устройствами, поддерживающими технологию PoE.

Преимущества PoE-адаптера:

• Простота установки:
  достаточно подключить инжектор к питаемому устройству с одной стороны, к свичу и сети питания с другой;
• Гибкость масштабирования сети:
  адаптер, являясь промежуточным сетевым устройством, эффективно увеличивает дальность передачи и питания на устройства;
• Низкие затраты:
  устройство не требует дополнительных затрат, так как внедряется в имеющуюся локальную сеть. Во многих случаях купить PoE-инжектор окажется дешевле, чем протянуть сеть 220В до необходимого устройства.

Как работает PoE-адаптер?

Инжектор преобразует переменный ток в постоянный для подачи электрического питания на низковольтные устройства.

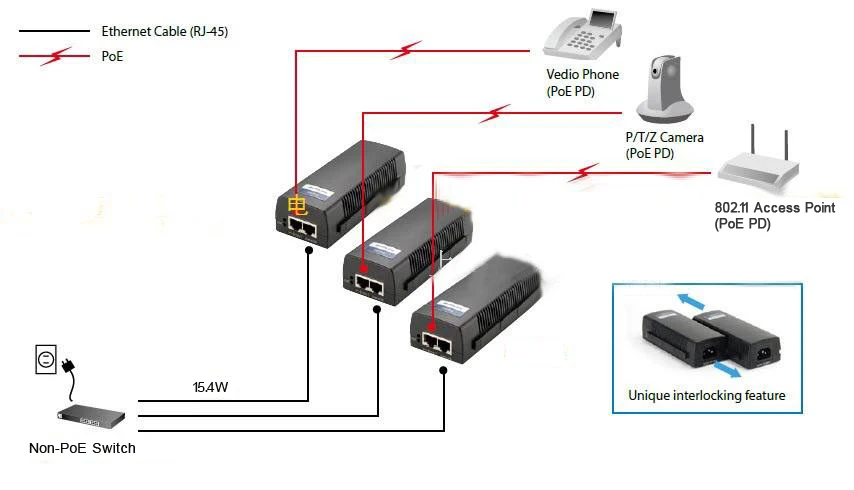

Сетевой коммутатор без поддержки PoE передаёт данные на инжектор, который передаёт их вместе с питанием на питаемые устройства: PoE-видеокамеры, точки доступа, IP-телефоны, освещение и пр.

Типы PoE-инжекторов

Активное и пассивное PoE

Стандартный PoE-инжектор использует технологию активного PoE и соответствует стандартам EEE802.3af, IEEE802.3at, или IEEE802.3bt.

Основное преимущество этого не только стандартизация параметров подачи питания (максимальная мощность, напряжение), но и система авто-определения.

Инжектор активного PoE при первом подключении к устройству
отправит запрос для определения стандарта и необходимых параметров, не получив от него соответствующего ответа, инжектор не будет подавать питание, что обеспечит безопасность подключаемого оборудования.

Стандарты 802.3 af/at/bt (PoE, PoE+, PoE++/HiPoE) подают работают с напряжением от 44 до 57 Вольт.

Инжектор пассивного PoE не работает по вышеупомянутым стандартам. При выборе таких устройств необходимо знать напряжение, требуемое для питаемого оборудования. Обычно оно находится в пределах от 18 до 48 Вольт.

При подключении не верного напряжения можно вывести из строя оборудование.

Количество портов

По данному параметру инжекторы разделяются на:

• Простые адаптеры на 1-2 порта;
• Стоечные на 8 и более PoE портов.

Как использовать PoE-инжектор

Как было упомянуто ранее, PoE-инжектор используется как промежуточное звено между коммутатором без PoE и питаемым устройством. Через него можно запитать IP-камеры, Wi-Fi точки доступа и пр.

Рассмотрим схему подключения на примере многопортового инжектора и IP-камеры.

Имеется 8-ми портовый коммутатор без поддержки PoE, 8-ми портовый инжектор (8 портов LAN, 8 портов PoE) и 8 IP-камер, готовые LAN-патчкорды.

1. Определитесь с местом установки оборудования, необходимой длиной патчкордов;
2. Подключите Ethernet-кабель с одной стороны к камере, а с другой стороны в порт PoE №1 на инжекторе;
3. Установите камеру в необходимой точке;
4. Соедините один из портов коммутатора с портом LAN №1 на инжекторе. Таким образом данные от камеры, подключённой в первый порт питания, будут передаваться на свич через первый Ethernet порт инжектора;
5. Повторите шаги 2-4 для остальных камер, соблюдая соответствия нумерации портов. На инжекторе каждый PoE порт будет обмениваться данными через LAN-порт с таким же номером;
6. Подключите инжектор к сети питания.

Часто задаваемые вопросы по PoE

В: Можно ли использовать инжектор для подачи питания на коммутатор?
О: Только если коммутатор имеет PoE In порт.

В: Какой тип кабеля необходим?
О: Инжектор передаёт данные в соответствии со стандартами IEEE802.3, поэтому он будет работать с любым кабелем витой пары категорий 5, 5е, 6 и т.д.

В: Поддерживают ли инжекторы управление портами:
О: Нет. Инжектор — это простое устройство для подачи питания и данных от источников по принципу plug and play. Они оснащены только защитой от короткого замыкания, но не поддерживают управление портами. Для этого вам потребуется управляемый PoE-коммутатор

В: Безопасно ли использование инжектора? Не повредит ли он оборудование?
О: Инжекторы активного PoE IEEE 802.3af/at/bt не повредят и могут даже подключаться к оборудованию, не поддерживающему PoE (без подачи питания). Благодаря функции автоопределения инжектор посылает электрический импульс очень низкого напряжения, безопасный для любого оборудования. Подача питания происходит только в случае получения инжектором ответа от устройства. Если по какой-то причине он не был получен, передаваться будут только данные.

В: Что необходимо учесть при выборе PoE инжектора?
О: Уделите внимание трём важным факторам:

• Количество устройств для питания: если оно одно, то вам достаточно простого PoE-адаптера, если несколько, то приобретайте инжектор с PoE портами не меньшего количества, чем устройств;
• Тип PoE на инжекторе должен соответствовать характеристикам питаемого оборудования — 802.3af (PoE), 802.3at (PoE+), 802.3bt (PoE++), Passive PoE;
• Напряжение: удостоверьтесь, что напряжение, подаваемое инжектором, соответствует и не превышает потребляемое питаемыми устройствами.

Если у вас остались вопросы, обращайтесь к специалистам нашего интернет-магазина за консультацией и заказом товара.

Все о том, что такое PoE и как используют эту технологию

• Главная
• Информация
• Статьи
• Что такое PoE? Для чего используют PoE устройства.

Что такое PoE?

PoE пошло от аббревиатурного сокращения Power over Ethernet, что в переводе означает «питание по сети Ethernet». Звучит просто, но технически все не так просто. Это далеко не кабель, где на одной стороне вилка, а на второй разъем RJ-45. Ведь это пока невозможно, так как электронные устройства работают на постоянном токе с низким напряжением 12В, 24В, 48В и так далее. А значит в сети должны присутствовать устройства для выполнения функций понижающего напряжения трансформатора и в обязательном порядке выпрямителя.

В витой паре стандарта 100BASE-T или Fast Ethernet на 100 Мбит/с данные передают только 2 паре, то есть еще 2 пары остаются свободными. И кому то пришла мысль, что можно их использовать для подачи электропитания. Используя один LAN-кабель, устройство получает и данные и так нужное ей электропитание. Это решает задачи, когда оборудование размещается на крыше, высокой мачте и в те места, куда отдельный кабель для электропитания подать трудно, дорого или вообще невозможно.

Чуть позже придумали вариант, когда и данные и электропитание подается по тем же самым жилам в кабеле. Технология пригодилась для сетей Gigabit Ethernet, 10/100/1000 Мб/с, когда все присутствующие 4 пары передают информацию. При этом данные и питание передаются на совершенно разных уровнях, что бы не мешать друг другу.

Устройства PoE

Существует 3 вида устройств PoE:

PoE-потребители (PD)

Ими являются IP-камеры, точки доступа и прочие устройства, где производителем предусмотрена возможность получения электричества по витой паре (сетевому кабелю). Весьма часто такие устройства имеют и стандартный разъем для питания. В технических характеристиках такого устройства будет пометка о том, что поддерживается входящее «PoE in». И обязательно в паспорте должен быть указан поддерживающийся тип Power over Ethernet.

PoE-источники (PSE)

Данные устройства могут подавать электропитание в сетевой кабель (витую пару). В свою очередь они делятся на конечные источники (endspan) и промежуточного типа (midspan). Как правило это конструктивно сложенные вместе блок питания для подключения электрической сети плюс блок, с помощью которого распределяется питание по проводникам витой пары. Или же вообще оба эти элемента в комплекте.

Конечными PoE-источниками являются PoE-коммутаторы и маршрутизаторы, еще их называют активными источниками. К портам таких устройств с помощью витой пары подключают точки доступа и IP-камеры, которые смогут получать электропитание.

К промежуточным относятся PoE-адаптеры (инжекторы). Еще их называют PoE-источниками пассивного типа или просто пассивные PoE-источники. Представляют собой PoE-шнур или PoE-блок. Использовать лучше PoE-блоки, ведь они оснащены защитой, присутствует гальваническая развязка и зачастую имеют полезные функции. В основном это удаленная перезагрузка, мониторинг короткого замыкания, перезагрузки и тому подобное.

PoE-шнур станет наиболее простым способом реализации источника питания по сетевому шнуру (витой паре). Его задача – это просто добавить электрическую составляющую в LAN-кабель. Но в отличии от PoE-блока не имеет гальванической развязки.

PoE-сплиттеры

Их назначением является организация удаленного стабильного питания в сети в том случае, когда конечному устройству необходимо питание но нет поддержки технологии PoE. Действие их противоположно PoE-адаптерам. А точнее, электропитание, что поступает к PoE-сплиттерам по одному кабелю разделяется на два кабеля. Идут отдельно данные и отдельно питание. По конструкции PoE-сплиттер может быть и блоком и шнуром.

PoE конвертеры

При создании сети иногда возникают ситуации, когда потребитель и источник PoE работают с совершенно разным напряжением и используют разные стандарты. Этот момент решит PoE-конвертер.

А теперь давайте посмотрим, как при помощи PoE подать питание по витой паре.

Самое главное, что нужно знать для подключения.

Припустим, Вы заказали какой-то PoE-адаптер, произвели его подключение к электросети и Ethernet, соединили по LAN-кабелю с точкой доступа, которой нужно было питание. Вроде все просто.

Но тут «Бах!!!» и Ваша точка доступа сгорела. Как же так?

А все дело в том, что важно учитывать несколько факторов, чтобы правильно организовать подключение по PoE.
1. Изучите какой тип питания предоставит PoE-коммутатор или же инжектор. То есть, какой стандарт, какое подается на витую пару напряжение и как сделана распиновка.
2. Сопоставьте напряжение, которое должно получить устройство.
3. На какое расстояние должно подаваться напряжение.

Это поможет Вам выбрать совместимое друг с другом PoE-оборудование, а также просчитать саму возможность электропитания удаленно.

И если Вы это не сделаете, то в лучшем случае ваше устройство просто не включится, а в худшем – его уже никто не сможет отремонтировать.

Что такое инжектор PoE? // Полное руководство покупателя по PoE-инжекторам

Введение

Инжектор PoE может быть невероятным преимуществом при реализации кабеля, но по этому поводу может возникнуть много вопросов. Во-первых, что такое инжектор PoE и как его использовать? Как можно использовать инжектор PoE для установки IP-камеры? Какой инжектор PoE лучше всего подходит для ваших нужд? На все эти вопросы будут даны ответы, и если вам когда-нибудь понадобится помощь, обратитесь за помощью к команде Planet Technology USA.

Что такое инжектор PoE?

Хотя коммутаторы, совместимые с PoE, существуют, во многих домах, офисах и предприятиях уже установлены коммутаторы, не поддерживающие PoE.

Очевидно, что замена миллионов коммутаторов, несовместимых с PoE, не является жизнеспособным решением, равно как и ненужная прокладка двух кабелей — одного для питания и другого для данных — к устройству, которое можно было бы использовать только с одним кабелем.

Инжектор PoE — это устройство, используемое для подачи питания на кабель Ethernet для оборудования PoE.

Нужен ли вам инжектор PoE?

Инжектор PoE (или разветвитель PoE — подробнее об этом позже) может быть реализован для того, чтобы коммутатор, не совместимый с PoE, работал с устройствами PoE без головной боли — или ценника — обновления ваших коммутаторов.

Вместо того, чтобы кропотливо прокладывать кабель данных и кабель питания от сетевого коммутатора к устройству с питанием (PD), Power over Ethernet (PoE) экономит время и деньги, передавая данные и питание по одному и тому же кабелю.

Установка PoE выполняется быстро и дешево, особенно по сравнению со старыми устаревшими методами, требующими двух отдельных кабелей — одного для питания и другого для данных.

Коммутатор PoE может передавать как данные, так и питание с каждого из своих портов. Однако старые коммутаторы без возможностей PoE нельзя использовать с устройствами PoE, поскольку они способны передавать только данные, а не питание.

Итак, что делать, если у вас дома или в офисе есть несколько PoE-совместимых PD, таких как IP-камера, точка беспроводного доступа (WAP) или IP-телефон, но у вас нет коммутатора PoE ?

К счастью для вас, вам не придется обновлять все существующие коммутаторы до коммутаторов, совместимых с PoE, только для того, чтобы воспользоваться преимуществами технологии PoE.

Как использовать инжектор PoE?

Инжекторы PoE имеют три порта:
Вход питания, вход данных и выход питания/данных. Просто подключите кабель Ethernet от коммутатора без PoE к инжектору, подключите кабель питания, а затем протяните третий кабель PoE от инжектора к устройству с поддержкой PoE.

По сути, инжектор PoE преобразует два входа — кабель питания и кабель данных — в один (PoE) выход.
Вместо того, чтобы заменять существующую инфраструктуру, инжектор PoE — это дешевый и простой способ использовать несколько устройств PoE с коммутатором без PoE.

Инжектор PLANET POE-171A-60 POE с расширенными функциями

Инжектор PLANET 802.3bt PoE — отличный вариант для рассмотрения. POE-171A-60 — это однопортовое устройство 10/100/1000 Мбит/с типа 3, обеспечивающее мощность до 60 Вт и передачу данных на расстоянии до 100 м.

Кроме того, POE-171A-60 совместим с устаревшими устройствами, что обеспечивает большую гибкость при добавлении или объединении существующих сетей. ИТ-администраторам не придется планировать отдельное решение для подключения устаревшего оборудования к сетям. POE-171A-60 покрывает все базы.

Чем этот инжектор лучше?

• Скоростные купольные камеры с панорамированием и зумом (PTZ), такие как те, что используются на стадионах
• Все-в-одном (AIO) сенсорные ПК, в которых все системы настольных компьютеров объединены в одно устройство с экранами иногда высокого разрешения. AIO обычно используются на пьедесталах в киосках в торговых центрах или галереях
• Дистанционные дисплеи с цифровыми вывесками, такие как рекламные щиты, установленные на вершинах или по бокам небоскребов в таких местах, как Таймс-сквер или Токио
• WiMax CPE наружное оборудование для беспроводной передачи данных
• POS-системы в удаленных местах, например, в кафе тематических парков и сувенирных магазинах

2. Интеллектуальный светодиодный индикатор для режима PoE и использования PoE в реальном времени

Мало того, что это устройство получает больше энергии, оно также оснащено светодиодным дисплеем для отслеживания потребления.

Потребление PoE можно контролировать в режиме реального времени с помощью функции отображения энергопотребления PoE. Индикаторы на передней панели устройства показывают используемый уровень мощности: от 20 Вт до 40 Вт и до 60 Вт+.

POE-171A-60 подключается непосредственно к маршрутизатору или коммутатору без необходимости переобучения администраторов или технических специалистов на новом устройстве.

3. Поддержка 802.3bt type-3

POE-171A-60 — это стандартное устройство 802.3bt, обеспечивающее мощность до 60 Вт по 4-парному UTP Cat5e или лучше Ethernet. [4 пары используются в GigE для всего Cat5 и выше.] Это в 2 раза больше мощности 802.3at, максимальная мощность которого составляет 30 Вт.

В этой новой 4-парной системе два контроллера PSE будут использоваться для питания пар данных и запасных пар.

Тип 3 — более надежное и перспективное решение.

Быстрое сравнение стандартов IEEE 802.3at/bt типа 2 и 3

Устройства типа 2 [серия 160] Устройства , также называемые PoE+, PoE Plus, основаны на стандарте IEEE 082. 3at-2009. Они обеспечивают до 30 Вт мощности постоянного тока на каждый порт PoE [до 25,5 Вт мощности на каждое устройство]. Устройства
PoE Type 2 питают сложные камеры наблюдения, беспроводные системы с шестью антеннами, ЖК-дисплеи, биометрические датчики и планшеты.

Устройства типа 3 [серии 170] , также известные как 4-парное PoE, 4P Poe, PoE++ и UPOE, используют все четыре пары медного кабеля. Они обеспечивают мощность постоянного тока 60 Вт для каждого порта PoE [до 50 Вт мощности для каждого устройства].
PoE Type 3 может поддерживать такие устройства, как видеоконференцсвязь и компоненты управления зданием.
В следующей таблице показаны различия между типами 1, 2 и 3:

4. Все в одном и компактный размер

POE-171A-60 прост в установке, эксплуатации и устранении неполадок. Просто подключи и работай для высокоскоростной сетевой связи без какой-либо настройки программного обеспечения.

Инжекторы PoE занимают мало места. Они преобразуют переменный ток в постоянный, а также передают данные в удаленные места. Поскольку POE-171A-60 обеспечивает в 2 раза большую мощность, чем инжекторы стандартной серии 802.3at PoE 160, его универсальность обеспечивает большую гибкость для установщиков и делает больше в меньшем пространстве.

Благодаря сокращению количества кабелей, потребности в электрических розетках и времени установки, и, честно говоря, Ethernet снижает нагрузку на рабочем месте.

Заключительные мысли о POE-инжекторе POE-171A-60 с расширенными функциями

Целью Ethernet является экономия денег и устранение отходов. Тип 3 определенно следует этой тенденции.

Растущие потребности в мощности для все более надежных и сложных сетевых устройств подталкивают к необходимости более высокой подачи энергии через сети, отсюда и переход к 4-парному формату. POE-171A-60 закрывает пробел в этом новом уровне продуктов, но при этом включает более ранние технологии, даже те, которые не совместимы с PoE. Просто добавьте разделитель.

На что следует обратить внимание перед покупкой инжектора PoE

Перед покупкой любого инжектора PoE необходимо убедиться, что он вам подходит.
Хотя они и удобны, но не всегда являются лучшим решением.
Перед покупкой подумайте о следующих трех вещах:

• Количество устройств : Если вам нужно подключить только одно или два устройства PoE к вашему старому коммутатору, то инжектор PoE, безусловно, является приемлемым вариантом. Подключение двух инжекторов PoE относительно безболезненно, недорого и быстро. С другой стороны, если у вас есть десять, двадцать или более устройств для подключения, использование PoE-инжектора для каждого из них быстро превратится в мешанину беспорядочных кабелей повсюду. В этом случае лучше всего использовать концентратор PoE (подробнее об этом позже).
• Стандарт PoE : Существует несколько различных стандартов PoE, от 15 Вт Power over Ethernet до современного стандарта PoE 100 Вт. Если стандарт PoE вашего инжектора не совместим ни с вашим коммутатором, ни с устройством с питанием, у вас наверняка возникнут проблемы. Дважды проверьте, чтобы убедиться, что все совместимо, прежде чем совершить покупку.
• Напряжение : Убедитесь, что напряжение вашего инжектора PoE соответствует питаемым устройствам. Например, большинство камер безопасности PoE используют 12 или 24 вольта. Проверьте характеристики ваших устройств с питанием и вашего инжектора, чтобы убедиться, что они совместимы.

Что такое разветвитель PoE?

Разветвитель PoE работает противоположно инжектору PoE. Вместо того, чтобы брать как входную мощность, так и входные данные и превращать их в единый выход питания/данных, сплиттер PoE берет входную мощность/данные и превращает их в два отдельных выхода: один для питания, а другой для данных.

Разветвитель PoE можно использовать для подключения устройства, не совместимого с PoE, к коммутатору PoE, концентратору или даже к инжектору PoE.

С разветвителем PoE вы можете проложить кабель PoE до сплиттера PoE, расположенного в непосредственной близости от питаемого устройства. Разветвители PoE
пригодятся для более старых устройств с питанием, которые нельзя использовать с коммутаторами или концентраторами PoE.

Когда инжектор PoE практичен?

Инжекторы PoE прекрасно подходят, когда вам нужно установить маломощное устройство в труднодоступном месте без розетки поблизости.

Наем электрика для установки розетки сам по себе обходится дорого, не говоря уже о затратах на пробивание стен, прокладку кабелей и т. д.

Для установки PoE обычно не требуется профессионал, и это обойдется в кругленькую сумму.

Инжекторы PoE позволяют устанавливать устройства PD в удаленных местах, не тратя целое состояние и не тратя годы на успешную установку.

К сожалению, инжекторы PoE не всегда являются практичным решением.

Возьмем, к примеру, большое офисное здание. В большинстве офисов есть десятки устройств с питанием, таких как IP-телефоны, IP-камеры и точки беспроводного доступа, и это лишь некоторые из них.

Если вы не хотите обновлять свои сетевые коммутаторы без поддержки PoE, вам придется использовать инжектор PoE для каждого отдельного устройства в сети.

Конечно, это не было бы проблемой, если бы вы настраивали домашнюю сеть только с несколькими устройствами — с другой стороны, поскольку сеть масштабируется и необходимо добавить больше устройств, попробуйте использовать инжекторы PoE для решения проблемы. быстро превратился бы в большой беспорядок проводов.

Очевидно, путаница проводов и силовых кабелей — это проблема, которую PoE призван решить в первую очередь.

К счастью, для крупных корпоративных сетей существует другое решение, известное как концентратор PoE.

Концентратор PoE

Концентратор PoE можно рассматривать как большой инжектор PoE.
Вместо того, чтобы подключать отдельный инжектор PoE к каждому отдельному кабелю и питаемому устройству, концентратор PoE значительно упрощает процесс.

Верхний ряд портов — это порты вывода питания/данных, а нижние порты — порты ввода данных.

После подключения кабеля питания концентратора к настенной розетке концентратор будет передавать питание от каждого из своих выходных портов питания/данных.

Вы можете подключить короткие кабели Ethernet от коммутатора без PoE к портам ввода данных концентратора. Затем подключите кабель PoE к выходному порту питания/данных и подключите этот кабель к питаемому устройству.

Концентраторы помогают свести к минимуму путаницу кабелей и сделать процесс установки не только дешевле, но и проще.

Если вы собираетесь подключать только несколько питаемых устройств к коммутатору без PoE, покупка концентратора будет излишней. Вы не будете использовать большинство портов и потратите деньги впустую.

С другой стороны, если вы подключаете дюжину или более устройств PoE к своей сети без коммутатора с поддержкой PoE, покупка концентратора определенно будет правильным решением.

Как использовать инжектор PoE для установки IP-камеры

Установите IP-камеру с помощью инжектора PoE Power over Ethernet, выполнив следующие простые действия.

Что вам нужно

• IP-камеры
• 1 инжектор PoE на каждую IP-камеру
• 1 существующий [несовместимый с PoE] коммутатор
• Кабели Ethernet Cat5e, Cat6 или Cat6a

Указания

Шаг первый:
Проверьте все оборудование на стенде, чтобы убедиться, что IP-камера, инжектор PoE и управление камерой работают. Это позволяет установить настройки камеры по умолчанию, если кнопка сброса расположена на IP-камере. Перед монтажом выполните все настройки видео и сети на стенде.

Шаг второй:
Подключите кабель Ethernet к порту Power+Data инжектора PoE и к порту PoE IP-камеры.

ПРИМЕЧАНИЕ : До 100 м, если не используется удлинитель. Использование тестера Ethernet LAN поможет проверить любые проблемы с контактами или проводкой.

Шаг третий:
УСТАНОВИТЕ IP-камеру на место. Убедитесь, что освещения достаточно для получения четкого изображения на экране. ИЗБЕГАЙТЕ изображений с задней подсветкой, которые размывают и даже скрывают черты лица.

ПРИМЕЧАНИЕ : Убедитесь, что камера правильно наклонена для захвата лиц людей разной высоты.

ДОПОЛНИТЕЛЬНОЕ ПРИМЕЧАНИЕ : Купольные камеры наименее подвержены несанкционированному вмешательству и поэтому лучше всего подходят для наружных мест, где существует вероятность вандализма.

Шаг четвертый:
Второй кабель Ethernet необходимо подключить от порта данных инжектора к коммутатору.

Шаг пятый:
Вставьте шнур питания инъектора в местную электрическую розетку переменного тока.

Почему PoE требуется для IP-камер?

IP-камеры — это интеллектуальная технология, поэтому для работы с оптимальной производительностью требуются данные. Они отправляют данные [пиксельные изображения] в места централизованного наблюдения, такие как службы безопасности, либо локально, либо через Интернет.
К ним также можно получить доступ и управлять ими удаленно.

Как IP-камеры подключаются к сетям?

Камеры PoE имеют по 2 соединения от каждого устройства:

1. Ethernet для данных
2. Дополнительный шнур питания

При использовании стандартного коммутатора PoE подключение к источнику питания не требуется. В этом случае инжектор не нужен.

Если у вас есть коммутатор, не поддерживающий PoE, вам потребуется найти альтернативный способ питания IP-камеры, поскольку коммутаторы без PoE не обеспечивают питание устройств PoE.

Какие типы кабелей необходимы для подключения IP-камер с инжектором PoE?

Требования к кабелю Ethernet или витой паре для IP-камеры: стандартные кабели Ethernet Cat5e, Cat6 или Cat6a.

При использовании инжекторов PoE питание и данные передаются по кабелю Ethernet между IP-камерой и инжектором.

Данные передаются от коммутатора к инжектору, который передает их на IP-камеру по 2 парам проводов в кабеле Ethernet.

Питание также подается на инжектор PoE через стандартный кабель питания, который подключается к розетке. Инжектор подает питание на IP-камеру по второму проводу внутри кабеля Ethernet.

Какие стандарты соответствия технологии необходимы для полной оптимизации вашей IP-камеры?

По мере повышения уровня сложности интеллектуальных технологий растут и требования к питанию. PoE считается маломощным. Например, они могут активироваться датчиками движения. Это экономит энергопотребление, но также может потребовать больше энергии после того, как камера и датчик начнут работать.

Вот почему важно проверить, какая мощность требуется вашей IP-камере, прежде чем покупать инжектор PoE.

Форсунки могут подавать мощность 30 Вт, 60 Вт [Тип 3] или 90 Вт [Тип 4]. Эти уровни соответствуют стандартам IEEE 802.3at [тип 2] и IEEE 802.3bt [тип 3 и 4] соответственно.

Весь этот процесс прост, если вы понимаете функции и требования к каждому компоненту для установки вашей IP-камеры.

~~~

Если вам нужна дополнительная помощь по включению инжекторов в вашу систему видеонаблюдения, нажмите здесь, чтобы отправить запрос на индивидуальное предложение. Обязательно проверьте, совместима ли ваша IP-камера со стандартом IEEE 802.3af/at/bt, прежде чем обращаться к нам. Если производитель заявляет, что ваше устройство поддерживает PoE, вы можете дважды проверить, соответствует ли оно стандарту IEEE или требуется ли устройству пассивный PoE, например вход 24 В постоянного тока.

В целом, PoE-инжектор потенциально может быть отличным помощником для организации и сокращения количества кабелей в любой конфигурации кабелей, а их использование для установки IP-камеры является большим дополнительным преимуществом. Однако не все инжекторы PoE созданы одинаковыми, и перед покупкой важно полностью понять, что вам нужно. Команда Planet Technology USA рада помочь вам с покупкой инжектора PoE. Свяжитесь с нами по любым вопросам, которые у вас есть.

Что такое PoE и как работает Power over Ethernet

В настоящее время подключение к Интернету стало необходимым, так как почти каждому электронному устройству для правильной работы требуется активное подключение к Интернету. Хотя большинство устройств имеют варианты подключения Wi-Fi, многие устройства и сетевые маршрутизаторы по-прежнему используют порты и кабели Ethernet для подключения к проводной интернет-линии. Ранее мы узнали о том, как данные могут быть переданы по линиям электропередач в статье «Связь по линиям электропередач», сегодня мы узнаем, как мощность может передаваться по линиям передачи данных, которые PoE (питание через Ethernet).

Что такое PoE (Power over Ethernet)?

Как следует из названия, , обеспечивающий подачу электроэнергии через кабели Ethernet , называется PoE.

Все мы знаем, что кабели Ethernet используются для передачи данных и подключения к сети, но знаете ли вы, что большую часть времени мы не используем все соединительные линии, имеющиеся в кабеле Ethernet. Например, рассмотрим кабель Ethernet, показанный на рисунке ниже, он имеет 8 линий, но из них только четыре линии обычно используются для обмена данными (оранжевая, оранжево-белая, зеленая и зелено-белая), а остальные четыре линии остаются свободными. Таким образом, обмен данными возможен даже после того, как мы зачистим эти свободные линии на обоих концах, поэтому в лоу-энд Ethernet кабеле всего четыре линии вместо восьми. Таким образом, свободные четыре линии могут быть использованы для передачи энергии. Эта простая схема использования свободных линий для подачи питания на нагрузку называется Питание через Ethernet .

Теперь давайте рассмотрим простую схему для лучшего понимания PoE. В этой схеме четыре провода (а именно синий, сине-белый, коричневый и коричнево-белый) отсоединяются от разъема на каждом конце кабеля. Как было сказано ранее, эта пара коричневого и зеленого проводов не используется в низкоскоростных приложениях Ethernet, поэтому отсоединение их от разъема не приведет к прерыванию связи. Таким образом, один конец должен быть подключен к источнику питания, а другой к нагрузке, поэтому для примера мы используем батарею в качестве источника питания и камеру в качестве нагрузки. Когда источник и нагрузка замкнуты, приведенная ниже схема замыкается, и камера показывает отклик. Поскольку с помощью этой простой настройки мы подали питание на простое устройство через кабель Ethernet, мы можем сказать, что Достигнуто PoE.

Как работает технология Power over Ethernet и почему она используется сеть. Например, если у вас есть 10 шпионских камер, распределенных по всему зданию, в этом случае для их питания требуется 10 блоков питания, и это не главная проблема. Основная проблема заключается в прокладке 220 линий электропередач рядом с каждым периферийным устройством, что нецелесообразно, поэтому использование PoE — лучший вариант для подключения всех периферийных устройств к центральной системе.

Теперь чередование кабеля Ethernet для подключения каждого периферийного устройства к центральной системе само по себе является утомительной задачей, поэтому для этого используются инжектор PoE и сплиттер PoE.

Как показано на рисунке, используя PoE-инжектор и PoE-разветвитель , мы можем избежать всех хлопот, связанных с определением цветов, зачисткой проводов, пайкой и зачисткой свободных концов. Теперь давайте посмотрим на функцию этих устройств и как их можно использовать.

Инжектор PoE

Это устройство имеет два порта ввода и один порт вывода. Первый вход предназначен для подключения обычного кабеля Ethernet, а другой вход — для подключения источника питания постоянного тока, а выход используется для подключения кабеля PoE Ethernet.

На входе у нас есть: Обычное соединение Ethernet + источник питания постоянного тока

На выходе у нас есть: PoE Ethernet (который можно использовать для подключения устройств PoE)

Таким образом, функция инжектора PoE обеспечивает PoE Ethernet, используя обычный Ethernet подключение и источник питания постоянного тока.

Разветвитель PoE

Это устройство имеет один входной порт и два выходных порта. Вход предназначен для подключения кабеля PoE Ethernet, а выходные порты обеспечивают обычную мощность Ethernet и постоянного тока.

На входе у нас есть: PoE Ethernet

На выходе у нас есть: Обычное соединение Ethernet + источник питания постоянного тока

Таким образом, функция разветвителя PoE полностью противоположна функции инжектора PoE, который разделяет соединение PoE Ethernet на обычный Ethernet и полезный источник постоянного тока.

Удлинитель PoE

Удлинитель PoE используется при наличии сети на больших расстояниях, например, в торговых центрах, гостиницах, ресторанах, офисных зданиях, предприятиях, академических городках и спортивных сооружениях. В этих местах обычные 100-метровые соединения Ethernet не могут быть использованы, и именно здесь в игру вступает удлинитель PoE. Это устройство можно использовать для расширения сетевых устройств Ethernet за пределами базового ограничения расстояния в 100 м, что делает его жизнеспособным вариантом во многих случаях.

В настоящее время периферийные устройства поддерживают PoE Ethernet, поэтому мы можем пропустить разветвитель и напрямую подключить кабель к устройству, как показано на рисунке.

Теперь эта настройка будет работать, если есть одно или два устройства, но если устройств несколько, то покупка PoE Injector для каждого устройства — не лучшее решение. Для таких конкретных случаев у нас есть концентратор PoE, который может заменить несколько инжекторов PoE.

Концентратор PoE

Функционирование концентратора PoE аналогично инжектору PoE, за исключением того, что он принимает много подключений Ethernet, обеспечивая такое же количество выходов PoE Ethernet. Концентратор лучше всего использовать, если у вас есть много устройств PoE на одном конце и обычное соединение Ethernet, обеспечивающее сервер на другом. Работу концентратора можно легко понять из приведенной ниже блок-схемы.

До сих пор мы предполагали, что в кабеле Ethernet есть свободные линии, которые можно без особого труда использовать для PoE.

Теперь вы можете спросить: а как насчет случаев, когда используются все линии в кабелях Ethernet ? Ну, это не редкий случай, так как высокоскоростной интернет и системы передачи данных действительно используют все линии передачи данных. Даже в этих случаях PoE все еще достижим, но становится сложным по сравнению с предыдущей конфигурацией.

В случае высокоскоростной системы передачи данные и мощность передаются по одним и тем же линиям, но для этого используются специальные устройства. Это специальное подразделение PoE-коммутатор , который увеличивает стоимость, в отличие от того, что было раньше, когда мы можем просто отделить неиспользуемые линии на обоих концах и использовать их для нашего удобства.

Коммутатор PoE

Коммутатор PoE — это сетевой коммутатор, способный подавать питание через Ethernet с каждого интерфейса, сохраняя возможность пересылки кадров. Проще говоря, работает как порт для подключения нескольких устройств PoE к одному ПК .

На блок-схеме видно, как несколько устройств PoE подключены к коммутатору PoE кабелями Ethernet, и ПК взаимодействует с этими устройствами через коммутатор PoE. Для коммутатора PoE требуется один восходящий канал к существующей сети для дальнейшего расширения и увеличения количества портов.

Стандарты PoE

Устройства PoE соответствуют определенным стандартам для передачи данных и подачи питания. Таким образом, эти стандарты соблюдаются при разработке этих устройств. Обычно при разработке этих устройств соблюдаются четыре типа стандартов, и они делятся в зависимости от их допустимой мощности.

Вы можете просмотреть эту таблицу и выбрать подходящий коммутатор, инжектор или маршрутизатор PoE для своих устройств PoE.

Приложения PoE

• Интеллектуальная система освещения: Системой освещения можно управлять через сервер или удаленный ПК, что очень удобно.
• Умный дом: PoE упрощает проектирование умного дома, поскольку в умном доме подключение к сети устанавливается в каждом уголке жилого пространства, а каждое устройство обменивается данными друг с другом, а этого легче достичь с помощью PoE.
• Система безопасности: Офисы и институты могут повысить свою производительность, установив устройства PoE для обеспечения безопасности.
