Что такое утечка подсветки ЖК-дисплея и как ее исправить?

Потускнение подсветки происходит с ЖК-мониторами и телевизорами. Вот как проверить утечку черного света и способы ее устранения.

Программы для Windows, мобильные приложения, игры — ВСЁ БЕСПЛАТНО, в нашем закрытом телеграмм канале — Подписывайтесь:)

Жидкокристаллические дисплеи (ЖКД) остаются популярным выбором для телевизоров и компьютерных мониторов. К сожалению, на это может повлиять дефект, называемый утечкой подсветки. Возникающий, когда свет не полностью блокируется вокруг лицевых панелей дисплея, в некоторых случаях этот недостаток можно исправить, хотя и не всегда. Чаще всего это нарушение возникает, когда монитор новый, а не после длительного использования.

Хотя утечка подсветки может происходить на ЖК-дисплее любого типа, она больше всего влияет на дисплеи с вертикальным выравниванием (VA). Этот тип ЖК-дисплея обеспечивает лучшую контрастность и глубину изображения по сравнению с дисплеями IPS (переключение в плоскости) и TN (скрученный нематик). Без напряжения жидкие кристаллы в VA-дисплее остаются перпендикулярными подложке, что создает черный дисплей между скрещенными поляризаторами. Однако при подаче напряжения жидкие кристаллы сдвигаются в наклонное положение, позволяя свету проходить сквозь них, создавая отображение в градациях серого, которое зависит от величины наклона, создаваемого электрическим полем.

Что такое утечка подсветки?

Источник lightbleedtest.com

В соответствии с дизайном ЖК-дисплей должен блокировать излишнюю подсветку, которая не требуется при отображении изображения или видео. Когда свет просачивается по краям дисплея, возникает утечка подсветки, которая влияет на четкость изображения и видео.

Есть два типа утечки подсветки: вспышка и затемнение. В первом случае утечка подсветки происходит в углах дисплея. Избыточное освещение вспышкой может привести к тому, что центр дисплея станет более тусклым, чем на других обычных мониторах. С затемнением вы увидите пятна света по всему дисплею, когда ожидаете полностью черный экран.

Это IPS Glow?

Вы можете обнаружить, что ваш монитор страдает от утечки подсветки. Однако это может быть свечение, связанное с другим типом ЖК-дисплеев, IPS.

Сокращенно от «переключение в плоскости», в дисплеях IPS используются жидкие кристаллы, расположенные рядами между двумя стеклянными поверхностями, для получения насыщенных цветов. Благодаря IPS-свечению вы увидите видимое «свечение» по углам панели, когда остальная часть экрана черная. Решения по устранению свечения IPS включают добавление внешнего освещения в вашу комнату и снижение яркости монитора. Изменение расстояния и угла, под которым вы смотрите на монитор, также помогает уменьшить свечение IPS.

Источник: lightbleedtest.com

Тестирование

Вы можете выполнить простой тест, чтобы убедиться, что на ЖК-дисплее есть кровотечение и нет IPS свечение. Я предлагаю вам выполнить этот тест сразу после покупки нового монитора. Затем, если возникнет проблема, вы можете вернуть монитор, пока действует его гарантия.

1. Выключить огни в вашей комнате. Желательно делать это ночью.
2. Установить яркость монитора до желаемого уровня. Не надо установите максимальное значение.
3. Откройте угольно-черное изображение или черный экран.

Вы также можете использовать сайт, легкий, чтобы проверить наличие дефекта.

Исправления

Существуют различные способы исправления любой незначительной проблемы с кровотечением. Это включает:

• Слегка ослабьте винты на задней панели дисплея, чтобы уменьшить яркость вспышки.
• Оберните черную изоленту по краям дисплея.
• Уменьшайте яркость экрана до тех пор, пока просвечивание подсветки не перестанет быть заметным.
• Используйте локальное затемнение, если оно доступно на мониторе.
• С помощью салфетки из микрофибры мягко протрите участок дисплея, на котором произошло просвечивание подсветки. В некоторых случаях это может уменьшить затемнение подсветки.

Когда допустимо просачивание подсветки?

Некоторый уровень утечки подсветки может быть неизбежен из-за технологии, лежащей в основе ЖК-дисплеев. Однако вы достаточно скоро узнаете, когда уровень утечки подсветки на вашем устройстве станет неприемлемым. Надеюсь, вы разберетесь с этим, пока действует гарантия на монитор. Из-за этого я не могу не подчеркнуть важность проведения теста на утечку подсветки при первой покупке монитора.

Если вы столкнулись с потускнением подсветки монитора, вы можете предпринять различные действия по устранению неполадок, чтобы решить эту проблему. В большинстве случаев для этого не потребуется покупать новый монитор.

Программы для Windows, мобильные приложения, игры — ВСЁ БЕСПЛАТНО, в нашем закрытом телеграмм канале — Подписывайтесь:)

Светодиодная подсветка

Компьютерные технологии сменяют одна другую, если каких-то десять лет назад ЖК-дисплеи были в новинку, сегодня именно они диктуют моду. Новая технология светодиодной подсветки, вошедшая в эту нишу, с ближайшие годы окончательно ее завоюет. И на то есть весомые причины — начиная с пресловутой экологичности, заканчивая новизной, модой, в конце концов — экономическими реалиями.

Но, как и у любой технологии, эта обладает собственными достоинствами и недостатками, в которых мы и разберемся. Обычно любой пользователь, знакомый с реалиями IT с радостью обменяет свой ЖК-монитор на аналогичный, обладающий LED-подсветкой, однако едва ли человек сможет четко и подробно расписать преимущества новой технологии. Ответ затруднят и множество мифов, часть из которых мы и рассмотрим.

Сама технология LED backlight довольно проста для понимания, ореол ее таинственности легко может быть развеян, пока окончательно пользователи не запутались под потоком маркетинговых лозунгов и исследований.

ЖК-мониторы в принципе хуже LED-дисплеев

Этот миф появился благодаря тому, что путаница возникла уже на уровне фундаментальных понятий. Дело в том, что некоторые производители пытаются выделить свои устройства в особый класс, называя их LED-дисплеями. Что же, такой подход понятен с маркетинговых позиций, но безграмотен с точки зрения технических терминов. LED дисплеями, или светодиодными дисплеями именуют узкоспециализированный класс устройств визуализации, который не имеет вообще никакого отношения к настольным мониторам компьютеров. К ним можно отнести рекламные и информационные дисплеи, которые расположены на улицах крупных городов. В таких дисплеях пиксель формируется с помощью одного или нескольких светодиодов, поэтому и образовалось название LED-мониторы. Эти устройства обладают высокой яркостью, но низким разрешением. Те устройства, которые рассматриваем мы, являющиеся компьютерными ЖК-дисплеями со светодиодной подсветкой, с ними ничего общего не имеют. Ведь в них пиксель по-прежнему формируется с помощью матрицы, в ячейках которой жидкие кристаллы меняют плоскость. Ч приходом в эти устройства светодиодов поменялся источник света, пропусканием которого управляет матрица. В обычных ЖК-дисплеях используются люминесцентные лампы с холодным катодом (ССFL). По своему устройству они напоминают трубчатые лампы дневного света, только гораздо меньше их. Чтобы они устойчиво работали, требуется источник высокого напряжения, а вот современные яркие светодиоды могут светиться практически так же, только им для этого не требуется высокий ток и много энергии. Как только технология стала отработанной и экономически оправданной, она, естественно, приобрела промышленные масштабы, появившись и в компьютерных дисплеях. Возвращаясь к мифу, можно сказать, что настоящие LED-дисплеи нельзя воспринимать худшими или лучшими, нежели ЖК, так как это абсолютно разные классы устройств. Рассматриваемые же нами ЖК-мониторы с разными типами подсветки, не имеют принципиально выгодных отличий. Впрочем, об этом ниже.

LED-подсветка всюду одинакова, как и CCFL

Это утверждение неверно даже по отношению к подсветке CCFL, так как используемые в ней разновидности ламп серьезно отличают характеристики выпускаемых устройств. К примеру, применение ламп с усовершенствованным люминофором позволило выпустить дисплеи с расширенным охватом цветов. В светодиодной подсветке тоже не все просто, дело в том, что есть несколько типов ее, значительно разнящихся по принципу действия. Эти два подхода радикально отличаются друг от друга, ключевым является цвет используемых светодиодов. Самая простая технология для понимания заключается в элементарной замене CCF ламп аналогичными по форме и размеру белыми светодиодами. Конечно, требуется калибровка матрицы, тщательный отбор кристаллов для светодиодов, однако такие мониторы практически не отличаются от своих собратьев с CCFL. Применение же цветных светодиодов позволяет в комбинации получить белый свет, преимуществом является возможность получения любого оттенка цвета подсветки, что позволяет значительно увеличить цветовой охват и улучшить цветопередачу. Такие возможности стали весьма востребованными в среде профессионалов. Однако применения цветных светодиодов значительно осложняет и удорожает конструкцию.

Тыльная и торцевая подсветка

Конструкция блока подсветки может быть любой вне зависимости от вышеуказанных технологий. Обычно в большинстве мониторов с CCFL и во многих светодиодных (чаще с белым LED) используется торцевая подсветка. Источники света находятся в торцах панели, под матрицей или над ней. Такой подход позволяет создавать панели малой толщины, а сложностью является достижение равномерности подсветки, ее вообще нельзя управлять динамически на зонном уровне, она любо включается, либо выключается целиком для всего экрана. Увидев монитор или дисплей с толщиной корпуса менее 2 см, можно с уверенностью сказать, что применяется данный тип подсветки. При тыльной подсветке используются не линейки, а группы светодиодов или отдельные модули, расположенные в определенной порядке сзади матрицы по всему экрану. Основным преимуществом является возможность зонного управления яркостью подсветки, что особенно востребовано, к примеру, в телевизорах. Такая технология позволяет создать великолепную динамическую контрастность, однако приводит к значительному утолщению панели в целом, особенно для RGB LED. Сегодня применяются разные сочетания технологий — в ноутбуках это торцевая подсветка на белых LED, в дорогих профессиональных дисплеях — тыльная RGB, возможны и экзотические подвиды. В любом случае нельзя судить о преимуществах или недостатках монитора со светодиодами не зная точных его характеристик и используемых технологий.

LED подсветка позволяет расширить цветовой охват и улучшить цветопередачу

Ознакомившись с вышесказанным уже можно догадаться, в чем кроется причина мифа. Изначально подсветка светодиодами появилась в профессиональных дисплеях, где была востребована ее технология RGB. С помощью разноцветных светодиодов стало возможно получить широчайший охват цвета, более точно отобразить оттенки. Но данная технология довольно дорога, поэтому для массового рынка используется более дешевая торцевая белая подсветка. Но у белых светодиодов спектр излучения ниже, чем у триад RGB LED, поэтому и охват цвета на таких мониторах уже. В этом плане можно провести сравнение с традиционными CCFL. А вот точность цветопередачи зависит уже не только от свойств подсветки, сколько от характеристик и типа ЖК-матрицы — *VA и IPS разновидности в любом случае более выигрышны по сравнению с TN. Поэтому, говорят о цветопередаче и цветовом охвате, все же следует уточнять о каком типе подсветки и ЖК-матрицы идет речь.

При LED подсветке мониторы обладают большей контрастностью

Сначала давайте уточним, что в данном случае речь идет все же о динамической контрастности, так как статическая контрастность не зависит в принципе от источника света. Динамическая контрастность является весьма неоднозначной величиной, которая зависит от алгоритма работы блока управления и от характера воспроизводимого содержания. Но в случае с LED подсветкой добавляется еще и влияние тыльной подсветки с зонным управлением или же Local dimming. Если в кадре видео есть и светлые, и темные области, то обычный алгоритм динамической контрастности практически не работает, реальная контрастность будет равна статическому показателю. Использование local dimming позволяет выборочно гасить подсветку в затемненных областях и увеличивать в темных. Это позволит в пределах одного кадра использовать перепад яркостей, что обеспечить высокий контраст. Понятно, что применение такой технологии требует специального управляющего блока и особой логики, такие возможности реализуются в ЖК-телевизорах премиум класса. Для мониторов с обычной торцевой подсветкой производители заявляют порой величины динамической контрастности до 5 000 000:1. Надо понимать, что светодиоды можно выключать и включать практически мгновенно, не тратя время на стабилизацию. Для измерения динамической контрастности соотносят яркость белого и черного цвета, но если при отображении черного цвета подсветку вообще выключить, то делением на ноль можно получить сколь угодно большую цифру, которая с успехом и используется маркетологами. Реально же без Local dimming при просмотре кинофильмов глубокий черный цвет увидеть будет проблематично. Таким образом, можно согласиться с утверждением о том, что LED подсветка дает большую динамическую контрастность, только вот для пользователей компьютеров намного важнее статическая контрастность, а для нее наличие или отсутствие светодиодов не является определяющей.

LED подсветка гарантируют высокую равномерность

ЖК-панелям присуща неравномерность освещения. Причин для этого может быть большое множество. Это могут быть неравномерности в излучении источников света, а именно перепады яркости по длине лампы CCF или же линейки светодиодов, может быть разная яркость и цветность триад RGB, другим источником неравномерности могут стать световоды, рассеиватели, поляризаторы… Как видно подсветка является не единственной возможной проблемой. Хотя эту-то задачу решить как раз таки и возможно. Можно компенсировать яркостную и цветовую неравномерность ЖК-панели путем зонной калибровки на заводе, а по всей площади экрана ввести поправочные коэффициенты для матрицы. Однако для этого требуется дорогостоящее оборудование и большие временные затраты, ведь придется калибровать каждый монитор. Такая процедура действительно проводится компаниями NEC и EIZO, но только для профессиональных мониторов наивысшей ценовой категории. Казалось бы, почему производители не могут предоставить программное обеспечение для калибровки, с тем, чтобы каждый пользователь сам смогу бы выполнить данную процедуру самостоятельно? Очевидно, что не каждый дисплей допускает введение поправочных коэффициентов на уровне отдельных зон по площади матрицы. Так что проблема неравномерности ЖК-панели не исчерпывается одной лишь подсветкой, будучи довольно сложным вопросом. Измерения равномерности подсветки на белом фоне показали сравнимые с CCFL результаты, а вот снимки белого и особенно черного поля все же говорят о том, что полностью проблема с неравномерностью светодиодной подсветки так и не решена.

LED подсветка, в отличие от CCFL не мерцает, поэтому глазам легче с ней работать

Стоит отметить, что многие пользователи даже не подозревают, что их ЖК-мониторы мерцают, считая, что данное явление присуще лишь ЭЛТ-мониторам. На самом же деле большинство ЖК-дисплеев действительно мерцает, только вот частота мерцания слишком велика, чтобы заметить ее невооруженным взглядом. Но убедиться в этом довольно просто. Для этого следует взять карандаш или любой вытянутый предмет и поднести его к монитору с белой заливкой. Держа предмет за один из концов, следует пошатать его стороны в сторону с частотой несколько раз в секунду и с такой амплитудой, чтобы размытое изображение напомнило веер. Если монитор имеет яркость ниже среднего, что обычно и комфортно для глаз, то вместо гладкого визуального следа карандаш будет оставлять дискретный, состоящий из череды относительно четких образов. А вот с максимальной яркостью экрана образ будет таким же, как и на фоне любого источника непрерывного света — лампы или окна. Этот стробоскопический эффект, который возникает при снижении яркости подсветки ЖК экрана, свидетельствует о том, что она гаснет и зажигается с определенной частотой, достаточно высокой, чтобы видеть это зрением. Такой способ регуляции яркости называется широтно-импульсной модуляцией (ШИМ). Интересно, что влияние на зрение перепадов яркости с частотой до 400 Гц еще толком не изучено, возможно, оно и небезопасно. Но выкручивание яркости на максимум в условиях офисного или домашнего освещения однозначно принесет зрению гораздо больший вред. Устанавливать же перед монитором с максимальной яркостью дополнительной фильтра будет явно избыточным средством для обычного применения компьютеров. До недавнего времени производители не знали, как бороться с этим явлением, так как непрерывно управлять яркостью свечения CCFL можно лишь в небольших границах. А вот у светодиодов диапазон изменения яркости свечения куда шире, в теории, изменяя ток потребления, можно управлять яркостью и без ШИМ. Но на практике такой способ значительно дороже, а дает он лишь отсутствие мерцания, которое и так потребители не ощущают. В результате большинство LED-мониторов, как и их CCFL предки, регулируют яркость все так же с помощью ШИМ, то есть так же и мерцают.

CCFL подсветка невыгодна по сравнению с LED

Скажем сразу, это утверждение — верно. И доказать это можно простым обзором характеристик мониторов. Именно у светодиодов из всех искусственных источников света максимальное число люменов на 1 Вт. Конечно, эффективность светодиодов это не все, ведь еще необходимо учитывать КПД их блока питания и другие, пусть и не столь важные, факторы. Проведенные исследования показали любопытный факт, у профессиональных мониторов с RGB LED энергопотребление все еще довольно велико, а вот устройства с торцевой белой подсветкой оно ниже почти в два раза, чем у аналогичных моделей с CCFL.

Мониторы с LED гораздо более экологичны, чем их CCFL собратья

Известный факт — для экологии наибольший вред приносят продукты IT на этапе их производства и утилизации. На первом этапе сегодня уже внедрены довольно серьезные экологические стандарты на корпоративном уровне. А вот с утилизацией не все так просто, особенно в наших реалиях. Известно, что люминесцентные лампы дневного света содержат ртуть, но часто их просто выкидывают в контейнеры для бытового мусора. Потом все это сжигается, а пары поступают в атмосферу. На фоне этого утилизация ЖК-мониторов не представляется серьезной проблемой, хотя лампы подсветки CCF тоже содержат ртуть. А вот применение светодиодов в принципе снижает эти риски. Так что применение LED мониторов, во-первых, является энергосберегающим фактором, а во-вторых, еще и шагом в борьбе за экологии. Тем самым утверждение об экологичности LED-панелей мифом не является.

LED-подсветка заметно дороже CCFL

Еще несколько лет назад данное утверждение было бесспорным. Системы RGB LED до сих пор требуют значительных затрат на разработку, а продажи их крайне невелики. Неудивительно, что пользователи зачастую выбирают качественные IPS матрицы с подсветкой CCFL с расширенным спектром, ведь такой набор гораздо дешевле. Касательно же белых светодиодов можно констатировать, что скорость их проникновения в данный сегмент рынка свидетельствует об агрессивной политике вендоров. Ведь рынок телевизоров и ЖК-дисплеев практически безграничный, поэтому на борьбу с CCFL изделиями могут быть брошены значительные средства. Поэтому низкие цены на потребительские ЖК-дисплеи со светодиодной подсветкой возможно и являются следствием такой войны. Сегодня прогресс LED налицо, весомых козырей у CCFL уже практически нет. Полностью подтвердить или опровергнуть данный миф нельзя, ведь мы не знаем об истинной себестоимости торцевой LED-подсветки для производителей. Логика подсказывает, что едва ли она будет значительно превышать стоимость CCFL систем. А вот более высокие розничные цены на мониторы со светодиодной подсветкой объясняются банальной маркетинговой политикой. Новая технология естественно привлекает к себе потребителей, создавая ажиотаж. Пока люди еще не до конца узнали обо всех нюансах — почему бы этим не воспользоваться?

Подсветка ЖК-дисплея

Подсветка ЖК-дисплея

ЖК-дисплеи
создают свое отображение при манипуляциях с видимым окружающим светом. В
отсутствие этого света, мы должны добавить подсветку, чтобы сделать эти ЖК-дисплеи
отображаются видимые. Есть много вариантов, которые следует учитывать при подсветке
ЖК. И снова выбор сводится к внешнему виду, стоимости и качеству.
Особенности. Каждый подход имеет свои преимущества и недостатки, и никто
метод подходит для всех приложений. Приведенные ниже данные дадут только
основные моменты каждой технологии с общими комментариями. Для наших ЖК-модулей мы
интегрировать большинство этих типов подсветки в наши дисплеи. если ты
хотите добавить свою собственную подсветку в приложение LCD Glass, поставщики
подсветки можно найти на нашей странице ссылок. Эти
поставщики могут предоставить каталоги и актуальную техническую информацию для использования в
твой дизайн

Вот 5 наиболее распространенных способов подсветки и информация о том, как
светодиодная подсветка привода.

светодиод
Подсветка

Светоизлучающая
Диодная, или светодиодная подсветка — самая популярная подсветка для небольших
и средние ЖК-дисплеи. Преимущества светодиодной подсветки – низкая стоимость,
долгий срок службы, невосприимчивость к вибрации, низкое рабочее напряжение и точность
контролировать его интенсивность. Главный недостаток — требуется больше энергии.
чем большинство других методов, и это является основным недостатком, если размер ЖК-дисплея
достаточно велик. Светодиодная подсветка бывает разных цветов, с
желто-зеленый является наиболее распространенным, а теперь белый становится экономически выгодным
и очень популярен. Светодиодная подсветка обеспечивает более длительный срок службы — 50 000
минимум часов — и ярче, чем ELP. Будучи твердотельным устройством, они
сконфигурированы для работы, как правило, с питанием +5 В постоянного тока (и опционально 12 В постоянного тока).
мощность), поэтому они не требуют инвертора. Светодиодная подсветка имеет два основных
конфигурации; Массив и края освещены. В обоих типах светодиоды
источник света, сфокусированный в рассеивателе, который распределяет свет
равномерно за областью просмотра. В конфигурации с подсветкой массива есть много
Светодиоды равномерно установлены за дисплеем, что обеспечивает более равномерное и
более яркое освещение и потребляет больше энергии. В конфигурации с боковой подсветкой
светодиоды установлены сбоку (обычно сверху) сфокусированным краем в
диффузор, он имеет более тонкий корпус и потребляет меньше энергии.


Электролюминесценция
Панель (ELP) Подсветка

Электролюминесценция
Панель, или ELP, представляет собой твердотельный феномен, в котором используются цветные
люминофоры, а не тепло, для генерации света. Подсветка EL очень тонкая,
легкие и обеспечивают равномерный свет. Они доступны в различных
цвета, причем белый цвет наиболее популярен для использования с ЖК-дисплеями. В то время как их
потребляемая мощность довольно низкая, им требуется напряжение 100 В переменного тока при 400 Гц.
Это обеспечивается инвертором, который преобразует входное напряжение 5, 12 или 24 В постоянного тока в
Выход переменного тока. Информацию об этих инверторах можно найти в
Раздел «Электропитание» на нашем сайте. ELP также имеют ограниченный срок службы от 3000 до 5000 часов до половины срока службы.
яркость. Самый большой недостаток электролюминесцентной панели заключается в том, что она требует
инвертор для генерации 100 В переменного тока, постоянной яркости и ограниченного срока службы. .

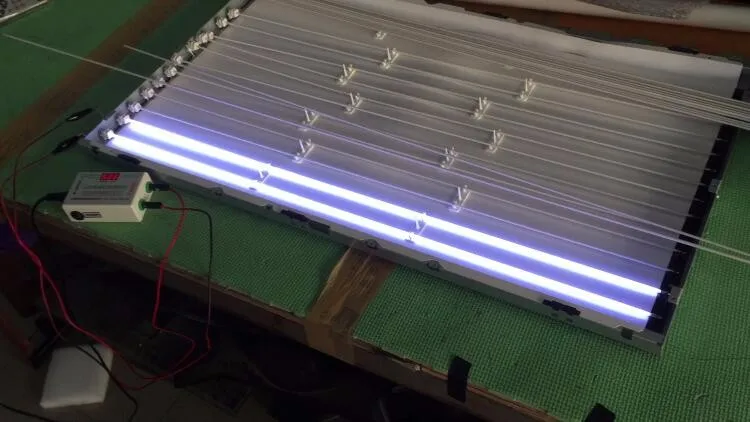

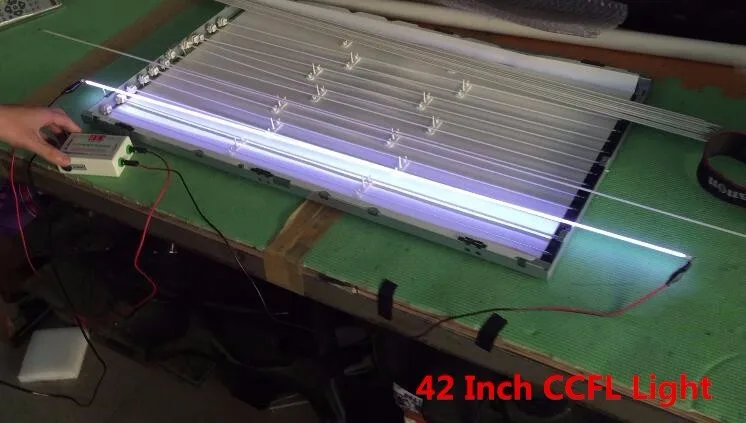

Флуоресцентная лампа с холодным катодом
Лампа (CCFL) Подсветка

Холодная
Катодная люминесцентная лампа или CCFL с подсветкой обеспечивает низкое
потребляемая мощность и очень яркий белый свет. Первичный CCFL
Конфигурация, используемая в подсветке ЖК-дисплея, представляет собой краевое освещение. Холодный катод
люминесцентная лампа – это источник света с рассеивателем, распределяющим свет
равномерно по всей области просмотра. Для CCFL требуется инвертор для питания 270
до 300 В переменного тока при 35 кГц, используемом лампой CCFL. Информация об этих инверторах
можно найти в разделе «Электропитание»
нашего веб-сайта. Они используются в основном в графических
ЖК-дисплеи и имеют более длительный срок службы — от 10 000 до 20 000 часов — чем ELP.
Их самые большие недостатки: холодная погода снижает светоотдачу на столько же, сколько
до 60% (см. график ниже), им требуется инвертор для генерации 350 В переменного тока.
( обратите внимание, что инверторы плохо работают при низких
температура ), свет
интенсивность не может быть изменена (она либо включена, либо выключена), а вибрация может
сократить продолжительность жизни до 50%.

Тканое волокно
Подсветка

Плетеное волокно
Подсветка Optic Mesh обеспечивает чрезвычайно равномерную подсветку,
без необходимости инвертора. Срок службы зависит от типа
используемая лампа с галогенными (выделяющими сильное тепло) или светодиодными источниками, обеспечивающими
до 100 000 часов. Сами лампочки обычно монтируются подальше от
LCD, где их можно легко заменить при необходимости. Оптическое волокно
панели имеют тенденцию быть несколько дорогими, но однородность и яркость
стоит дополнительных затрат на некоторые приложения. Подсветка из тканого волокна
не предлагается напрямую компанией Pacific Display Devices.

Лампы накаливания
Подсветка

Лампа накаливания
Лампа подсветки используется только там, где стоимость является основным фактором. Пока
Лампы накаливания очень яркие, неравномерные,
генерируют значительное количество тепла (что может вызвать проблемы при высоких температурах).
температуры), имеют короткий срок службы и потребляют значительную мощность для
достигнута яркость. Они могут давать очень белый свет, но цвет может
изменяться при изменении напряжения питания, и они могут быть чувствительны к ударам и
вибрация.

ШИМ-светодиод
Метод управления подсветкой

Светодиодная подсветка на ЖК-модулях обычно управляется постоянным напряжением через
токоограничивающий резистор. Этот простой подход вполне приемлем
для большинства приложений. Когда основное внимание уделяется очень яркому
дисплей, минимально возможное энергопотребление или подсветку, которую можно
для управления в очень широком диапазоне яркости необходим другой метод.
С помощью широтно-импульсной модуляции (ШИМ)
можно реализовать несколько преимуществ по сравнению с простым методом постоянного напряжения,
главное преимущество в экономичности во всех схемах.

Максимальная яркость подсветки
Рассмотрим модуль светодиодной подсветки, в котором номинальный ток управления светодиодом
для этого дисплея составляет 120 мА, что обеспечивает типичную яркость 50 нит. Если,
вместо постоянного или постоянного тока мы применяем 5-кратный ток, 600 мА,
для 1/5 времени средний ток такой же, 120мА.

Средняя яркость светодиода также будет одинаковой, если ее измерить
в электронном виде. Разница в воспринимаемой яркости. Человеческий глаз
обладает определенной настойчивостью. При попадании на глаза яркого света
будет «запоминать» свет в течение короткого периода времени. Это позволяет нам просматривать
движущееся изображение или экран телевизора как устойчивое изображение, когда на самом деле это
мигает от 24 до 30 раз в секунду. Когда светодиод ярко мигает
на короткое время, а затем выключенный глаз «запоминает» свет на
высокий уровень яркости. В результате воспринимаемая яркость
контровой свет ближе к высокой импульсной яркости, чем к нижней средней
яркость постоянного тока.

Этот эффект можно использовать несколькими способами. Если самый яркий
необходима возможная подсветка дисплей может пульсировать с соотношением вкл/выкл 1:4
с 5-кратным типичным током. Частота повторения импульсов должна быть
выше 100 Гц, поэтому мерцание
незаметно для глаза, но не превышает примерно 1 кГц.

Меньшая мощность для нормального режима
Яркость подсветки
Этот метод также можно использовать для получения «нормального» уровня яркости
к дисплею, но с более низким средним током для экономии энергии. Среднее
мощность может быть уменьшена не менее чем на 30% для получения заданного воспринимаемого
уровень яркости. Это может быть большим преимуществом в оборудовании с батарейным питанием.

Управление яркостью подсветки
Можно также регулировать яркость светодиодной подсветки, просто изменяя постоянный ток.
ток к светодиодам, но при малом токе отдельные светодиодные излучатели начинают
чтобы стать видимым, что приводит к неравномерному заднему освещению. Третье использование
метода ШИМ заключается в облегчении широкого диапазона регулировки яркости для
светодиодная подсветка, без неровно смотрящая подсветка. Путем изменения
коэффициент включения/выключения управляющей волны ШИМ, очень широкий диапазон
яркость может быть достигнута при сохранении очень ровной задней поверхности
свет.


Что такое просвечивание подсветки ЖК-дисплея и как его можно устранить?

На ЖК-мониторах и телевизорах происходит просачивание подсветки. Вот как проверить наличие кровотечения черного света и решения для его устранения.

Жидкокристаллические дисплеи (ЖКД) остаются популярным выбором для телевизоров и компьютерных мониторов. К сожалению, на них может повлиять дефект, называемый просвечиванием подсветки. Происходит, когда свет не полностью блокируется рамками дисплея, в некоторых случаях, хотя и не всегда, это можно исправить. Эта неисправность чаще всего возникает, когда монитор новый, а не после длительного использования.

Хотя засветка задней подсветки может возникать на ЖК-дисплеях любого типа, в наибольшей степени это влияет на дисплеи с вертикальным выравниванием (VA). Этот тип ЖК-дисплея обеспечивает лучшую контрастность и глубину изображения по сравнению с дисплеями IPS (переключение в плоскости) и TN (скрученный нематик). Без напряжения жидкие кристаллы, обнаруженные в VA-дисплее, остаются перпендикулярными подложке, что создает черный дисплей между скрещенными поляризаторами. Однако при подаче напряжения жидкие кристаллы смещаются в наклонное положение, позволяя свету проходить, создавая отображение в оттенках серого, которое зависит от величины наклона, создаваемого электрическим полем.

Что такое засветка подсветки?

Источник lightbleedtest.com

ЖК-дисплей должен блокировать избыточную подсветку, которая не нужна при отображении изображения или видео. Когда свет просачивается по краям дисплея, происходит засветка задней подсветки, что влияет на четкость изображения и видео.

Существует два типа засветки подсветки: вспышка и помутнение. В первом случае засветка происходит в углах дисплея. Чрезмерное освещение вспышкой может привести к тому, что центр дисплея будет выглядеть более тусклым, чем на других обычных мониторах. С затуманиванием вы увидите блики по всему дисплею, когда ожидаете полностью черный экран.

Это IPS Glow?

Вы можете обнаружить, что ваш монитор страдает от засветки подсветки. Однако это может быть свечение, связанное с другим типом ЖК-дисплея, IPS.

Сокращенно от «плоскостное переключение», в дисплеях IPS используются жидкие кристаллы, расположенные рядами между двумя стеклянными поверхностями для получения насыщенных цветов. Благодаря свечению IPS вы увидите видимое «свечение» по углам панели, когда остальная часть экрана черная. Решения по удалению свечения IPS включают в себя добавление окружающего освещения в вашу комнату и уменьшение яркости монитора. Изменение расстояния и угла, под которым вы смотрите на монитор, также помогает уменьшить свечение IPS.

Источник: lightbleedtest.com

Тестирование

Существует простой тест, который вы можете выполнить, чтобы убедиться, что на ЖК-дисплее есть засветы, а не IPS светятся. Я предлагаю вам выполнить этот тест сразу после покупки нового монитора. Затем, если есть проблема, вы можете вернуть монитор, пока действует его гарантия.

1. Выключите свет в своей комнате. Желательно делать это ночью.
2. Установите яркость монитора на желаемый уровень. Не устанавливайте максимальное значение.
3. Откройте абсолютно черное изображение или черный экран.

Вы также можете использовать веб-сайт lightbleedtest для проверки дефекта.

Исправления

Существуют различные исправления, с помощью которых можно попытаться решить любую незначительную проблему кровотечения. К ним относятся:

• Слегка ослабьте винты на задней панели дисплея, чтобы уменьшить яркость вспышки.
