Подключение камеры заднего вида к Android магнитоле Kia Rio.

15 октября, 2019Железо и СофтБлок питания, Диагностика, Ремонт, Сетьadmin

На первый взгляд мы немножко отойдем в сторону от тематики IT, но так или иначе это наша тема.
Будем устанавливать мультимедийную систему на Android для Kia Rio с камерой заднего вида, которая будет у нас включаться при парковке задним входом. Камера крепится в штатное место вместо левого плафона освещения номера.
Основной уклон (фотографии, видео) статьи будем именно на правильное подключение самой магнитолы и камеры.

Комплектация обычно включает в себя:
1 Автомобильный Android gps мультимедийный плеер
1 X задняя камера (опционально)
2 X USB кабель
1xgps телевизионные антенны
1 RCA кабель
1x Шнур Питания

Характеристики самой мультемидийной системы:
Процессор чип: 4 ядра
Основная частота Процессор:1,32 ГГц * 4
Озу + пзу: 1 гб + 16 гб/2 гб + 32 гб
Android 8,1GO системы
Форматы поддерживаемые: AVI ASF MKV. FLV. RMVB WMV RM MP3 MP4 MOV MPEG VOB также вы можете скачать другие плееры в магазине Google.
9-дюймовый 1024*600 цифровой дисплей высокой четкости
Предустановленные карты: онлайн-карты Google или другие популярные карты
(Около 1-6 гб системной памяти)
Встроенный модуль1G DDR3 16 Гб флэш-памяти/2G DDR3 объемом до 32 GBФлэш-память
Встроенный модуль WiFi, поддерживающий подключение по WiFi к интернету.
Поддержка входа камеры заднего вида
Интегрированный усилитель 4×50 вт.
Радиочастотный диапазон FM: 87,5-108 мгц
Два задних USB входных разъема

Задний видеовход/выход
2 CH после входа RCA
2-канальный задний аудио выход
1 канал видео выход

Встроенный Bluetooth 4,4, hands-free, телефонная книга, музыка
Вход: 12-14,4 в постоянного тока
Поддержка цифрового тв CMMB (опционально)
Поддержка USB DVR (опционально)
Поддержка TMPS (опционально)
Поддержка OBD (опционально)
Поддержка DAB + (опционально)

Более подробно может ознакомиться у любого продавца на Aliexpress, почитать отзывы.

Установка автомагнитолы Android для KIA RIO начинается со снятия штатной аудио-системы.

Что бы добрать до нее потребуется снять, в порядке очередности:
1. Козырек панели приборов, которая цельно снимается с панелью «спидометра».
Никаких проводов не крепится к ней, аккуратно снимаем с защелок.
2. Начиная с левого верхнего угла потихоньку отсоединяем рамку самой магнитолы.
3. После того, как немного выдвинули аудиосистему Киа Рио — отсоединяем провода и убираем в сторону штатную магнитолу.

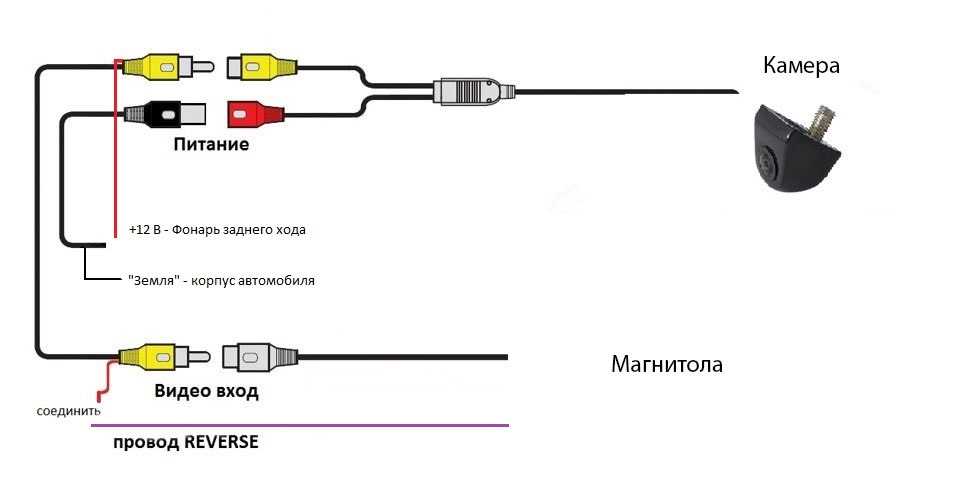

Начнем со схемы подключения, возможно кому-то будет достаточно только взглянуть на нее, что бы сразу понять как куда подключать камеру и магнитолу.

Для всех остальных по порядку.

1. Установки камеры заднего вида.

Имеется камера с двумя разъемами: желтого (передача видео) и красного (питание камеры) цвета. Устанавливаем ее вместо левого плафона освещения номера, сняв обшивку крышки багажника.

2. Подключение магнитолы Android Kia Rio.

2.1. Берем отдельно длинный кабель с желтым тюльпаном и с отростком красного цвета на концах с двух сторон. Прокладываем от камеры до магнитолы по низу салона через гофру в левой части багажника.
По кабелю с желтым разъемом (тюльпан) будет передаваться видео от камеры к магнитоле.

По красному «отростку» мы даем сигнал для вывода изображения с камеры заднего вида на магнитолу при включении задней передачи.

2.2. Теперь осталось все правильно подключить, соединить провода между собой.
2.3. Магнитола подключается в штатные разъемы, которые вытаскивали из родной магнитолы, тут перепутать невозможно.
Подробнее сделаем акцент на подключении кабеля от камеры к магнитоле Android:
— желтый тюльпан от магнитолы соединяем с желтым тюльпаном от кабеля, который тянется с багажника.

— розовый кабель от магнитолы с надписью «back» или «reverse» скручиваем с красным «отросток» кабеля, который протащили с багажника.

Подключение магнитолы завершено, можно устанавливать в штатное место.

3. Подключение камеры заднего видео

Kia Rio..

3.1. Камера у нас имеет фактически два тюльпана: желтого и красного цвета.
Желтый тюльпан камеры соединяем с желтым тюльпаном от провода, который протянут в салон к магнитоле.

3.2. Красный тюльпан соединяем с черным тюльпаном провода, у которого второй конец раздвоен на провода красного и черного цвета, через них мы далее будем подавать + и —.

3.3.Переходим к разъему лампы заднего хода.

— Находим соединение и штекер от лампочки заднего хода, который мы можем узнать по заведенным в него четырем проводам: оранжево-белый, желтый, черный, красный.

— Вытаскиваем штекер и снимает с него 4 пластмассовых крепежных элемента, что бы можно было к нему подключить провода камеры.

— Берем сдвоенный кабель камеры (красный—черный), от которого красный провод соединяем с красным отростком видео-кабеля, идущего к аудиосистеме (проложили до магнитолы), второй конец которого соединяли ранее с розовым кабелем магнитолы. Смотрим на схему выше, если сразу не сообразили.

— Теперь задача скрученный двумя красными проводами кабель воткнуть в разъем фонаря заднего хода в пин с оранжево-белым проводом (заходит легко).
— Оставшийся черный провод мы подключаем в этот же штекер заднего хода в пин с черным проводом.

Камеру подключили!

Как подключить камеру заднего вида к планшету на Андроид?

Как подключить камеру заднего вида своими руками к магнитоле, планшету и навигатору

Содержание

• 1 Как подключить камеру заднего вида своими руками к магнитоле, планшету и навигатору
  • 1.1 Выбор камеры заднего вида
  • 1.2 Практические операции по установке видеокамеры
  • 1.3 Подключение камеры к магнитоле (дисплею автомагнитолы)
  • 1.4 Подключение видеокамеры к навигатору и навигационным устройствам
  • 1.5 Подключение камеры заднего вида к планшету  и мобильным электронным гаджетам
  • 1. 6 Заключение
• 2 Планшет+GPS+камера заднего вида в панель. Часть 2. — бортжурнал Лада 2110 ГУР+Климат+Tурбо 4WD 2001 года на DRIVE2
• 3 Как к планшету подключить камеру заднего вида?
  • 3.1 Способы подключения планшета к камере

В бюджетных автомобилях штатная камера заднего вида редко предусмотрена для базовых комплектаций. Чаще всего автопроизводители предлагают ее как дорогую дополнительную опцию. Многие российские автолюбители покупают отдельную камеру заднего вида и устанавливают ее самостоятельно. Для этого не нужно кардинально модернизировать электропроводку автомобиля. Подключение камеры заднего вида своими руками требует элементарных навыков электромонтажа, опыта разборки нескольких элементов салона и кузова. Установка камеры улучшит условия безопасной парковки, наблюдения за дорогой в сложных трафиках дорожного движения

Выбор камеры заднего вида

Миниатюрные камеры заднего вида не нужно путать с оптическими датчиками.

Установка камеры становится первой операцией монтажа, вне зависимости от выбора проецирующего устройства. При выборе камеры нужно учитывать несколько важных моментов:

1. Угол обзора. Нормальным считается угол обзора в 110 – 120 градусов. Водители, выбирающие камеры с большим углом обзора (до 180 градусов), могут лучше оценивать дорожную обстановку, но должны учитывать панорамный эффект, искажающий реальные размеры изображения.
2. Разрешение и чувствительность. Стандартное разрешение 628 х 582 пикселей устраивает большинство рядовых водителей, увеличение качества изображения для задней паковочной видеокамеры не имеет смысла. При выборе цветового сенсора (CCD или CMOS) нужно учитывать, что CCD передает более качественное изображение, балансирует цвета, но гораздо дороже. Сенсоры CMOS хуже работают при слабом освещении, при дневном свете обеспечивают приемлемое качество цвета.
3. Наличие инфракрасной подсветки. Дополнительная подсветка при достаточном количестве света обеспечивает лучшее качество цветного изображения. При малом освещении инфракрасный источник позволяет рассмотреть дорогу сзади в черно-белом виде на расстояние до пяти метров.
4. Формат видеоизображения. Выбирая из трех форматов, которыми может быть оборудована камера (SECAM, NTSC, PAL) нужно учесть, на монитор какого типа будет выводиться видеоизображение. Несовпадение форматов сделает покупку и установку камеры бессмысленной.
5. Способ передачи сигнала. Разделение камер на проводные и беспроводные влияет на стоимость и возможность подключения. Проводные видеокамеры универсальны, их можно подключить ко всем типам мониторов. Камеры, оборудованные передающим и приемным модулями, часто могут передавать изображение только на навигатор.
6. Комплектацию кабелями. Предпочтительно, чтобы камера была укомплектована трехжильным видеокабелем с дополнительным проводом возбуждения, провод питания может быть двухжильным. Имеет значение и длина кабелей. Стандартной длины (2-3 метра для видеокабеля, метр – для силового провода) может не хватить для подключения камеры в вашей модели авто.
7. Материал корпуса. Опытные автолюбители выбирают камеры в металлическом корпусе, считая его более прочным и долговечным, чем пластмассовый.
8. Вариативность места установки. Существуют камеры, вмонтированные в рамку автомобильного номера, устройства в отдельном корпусе. Отдельная видеокамера предполагает выбор нескольких мест установки, удобных для водителя.

Остальные стандарты видеокамер (наличие парковочных линий, вольтаж питания, защита от грязи) у большинства моделей совпадают.

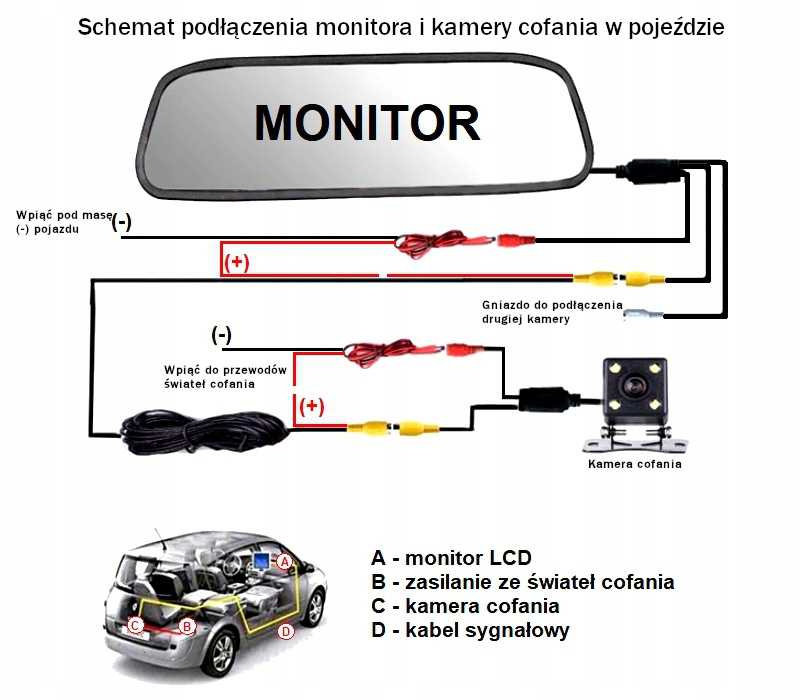

Многие автолюбители считают наиболее удобными камеры заднего вида, укомплектованные монитором, вмонтированным в зеркало заднего вида.

Отрицать удобство такого устройство трудно. Монитор включается при начале реверсного движения, позволяет видеть дорожную обстановку в хорошем разрешении. Основным недостатком таких гаджетов становится высокая цена, недоступная многим категориям автолюбителей.

Менее удобна камера заднего вида, укомплектованная складным миниатюрным дисплеем, который можно разместить на приборной панели

Главным недостатком таких устройств становится загромождение обзора, особенно, если в машине уже установлен видеорегистратор, навигатор, отдельный детектор радаров. Автолюбители считают более практичным использовать дисплей одного из существующих устройств. Купив камеру заднего вида любого типа (с монитором или без), ее нужно установить в задней части машины.

Практические операции по установке видеокамеры

Мы не рассматриваем установку камеры за задним стеклом автомобиля. При такой установке камера бликует, не позволяет видеть ближние препятствия сзади. Не стоит опасаться вандализма, камера с вырванными проводами не представляет интереса для покупателей, но лучше замаскировать ее в заднем бампере или под крышкой багажника.

Если камера вмонтирована в рамку номерного знака, у вас нет других вариантов установки. При выборе места большинство опытных механиков считает более удобным установку камеры над номерным знаком, под углом к поверхности дороги.

В любом случае, для установки камеры потребуется:

• установить видеокамеру в намеченное место;
• подключить питание камеры;
• вывести видеокабель в переднюю часть салона машины;
• подключить видеокабель к монитору для передачи изображения.

Действия по монтажу видеокамеры зависят от вашей модели автомобиля (седан, хэтчбек, кроссовер) и места установки. Для этого можно использовать имеющиеся отверстия в бампере, крышке пятой двери или прорезать новые установочные места. Может понадобиться демонтаж бампера, установка на внутренней стороне кузовной детали дополнительных кронштейнов для крепления видеокамеры (металлических пластин).

Наиболее удобным способом запитать видеокамеру большинство специалистов считают подключение силового провода к левому заднему фонарю. Для этого может потребоваться разборка порога багажника, левой части обшивки. Разъединив колодку заднего фонаря, нужно мультиметром (при включенном заднем свете) найти контакт подачи электропитания.

У большинства моделей видеокамер три выходящих провода маркируются цветами. Для плюсового провода питания применяется красный цвет, для минусового – черный. Желтой маркировкой обозначен видеокабель. Красный провод подключается в контакт фонаря, черный замыкается на кузов машины. Не лишним будет снабдить плюсовой провод дополнительным предохранителем (0,5 – 1А) в цепи.

Самым простым способом прокладки видеокабеля станет его крепление по левому борту салона под снятыми накладками порогов и обшивкой пола. Для крепления кабеля можно использовать специальный скотч или пластиковые зажимы. Все операции монтажа заканчиваются установкой снятых элементов кузова и салона на штатные места. Окончательно закреплять винты и клипсы обшивки нужно только после тестирования работы камеры, убедившись в нормальной работе.

Для начинающих автолюбителей наибольшую сложность представляет подключение видеокабеля к доступному монитору. Большинство владельцев бюджетных версий машин считают наиболее удобным способом подключение камеры к дисплею автомагнитолы.

Подключение камеры к магнитоле (дисплею автомагнитолы)

Подключение видеокамеры возможно только к магнитолам с жидкокристаллическим дисплеем размером не менее 3 – 4 дюймов. Мониторы меньших размеров не дадут нужного качества изображения. Свободный разъем видеокабеля подключается к специальному выходу головного устройства (для поиска обратитесь к инструкции магнитолы). Если такой выход не предусмотрен, возможно подключение к выходу с маркировкой VIDEO IN. При несовпадении гнезд и штекеров, понадобится покупка адаптера.

Подробно посмотреть, как подключить камеру заднего вида к магнитоле, можно на видео:

После подключения камеры к жидкокристаллическому дисплею качественной автомагнитолы, выдается «картинка» приличного качества.

На изображении хорошо виден «зеркальный» эффект при работе видеокамеры, к которому легко привыкнуть после нескольких дней использования парктроника.

Чтобы привыкнуть к масштабам, можно выйти и рассмотреть реальное расстояние между автомобилями, оценить промежуток, остающийся до препятствия.

Подключение видеокамеры к навигатору и навигационным устройствам

Подключение задней камеры без собственного монитора к навигатору логично. Не загромождая «торпедо» или центральную консоль лишним экраном, вы используете уже привычное установленное устройство. Вопросы, как подключить камеру заднего вида к навигатору, не возникают при покупке устройства, для которого такая возможность запланирована.

На упаковке таких навигаторов обозначена возможность подключения видеокамеры, в инструкции прописаны необходимые действия пользователя при подключении. В комплект навигатора могут входить адаптеры под разъемы популярных моделей видеокамер.

Если камера заднего вида уже установлена, автолюбителю остается только воткнуть штекер от видеокамеры в нужный разъем.

При отсутствии штатного подключения видеокамеры нужно приобрести дополнительные кабеля, штекеры, специальный переходник. Принципиальная схема подачи питания от заднего фонаря, прокладки электропроводки к проецирующему устройству не изменяется.

Переходник от RCA на вход в навигатор (его в быту часто называют «тюльпаном») нужен только при отсутствии входа AVI. Для навигаторов, оборудованных таким входом, часто подходит штатный разъем видеокабеля.

Подключение камеры заднего вида к планшету  и мобильным электронным гаджетам

Из всех видов электронных носимых устройств (ноутбуков, смартфонов) планшет наиболее удобен для подключения задней видеокамеры. Для работы подходит размер экрана монитора, качество разрешения. Плоский корпус планшета позволяет выбрать несколько вариантов удобной установки.

Зачастую у владельцев машин с примитивной магнитолой, без навигатора, не остается другого выхода, как подключить камеру заднего вида к планшету. Для подключения проводной видеокамеры потребуется покупка ТВ-тюнера (по виду похож на флешку) со штекером для видеовхода.

В Интернете легко найти конструкции самодельных штативов под планшеты, которые позволяют легко устанавливать и снимать мобильное устройство на «торпедо» или центральной консоли. Для небольших планшетов можно устроить специальное гнездо на обратной стороне солнцезащитного козырька.

Для планшетов с операционной системой «Android» нужно, чтобы модель видеокамеры была адаптирована к «операционке», планшет должен быть оборудован USB портом. В некоторых случаях потребуется установка дополнительного программного обеспечения.

Заключение

Правильно установленная и подключенная камера заднего вида обеспечит более качественный обзор по сравнению с видом из боковых зеркал и салонного зеркала, уберет «мертвые» зоны, покажет пни, парковочные столбики, ямы в асфальте.

Установка парковочной или обзорной камеры заднего вида, не требуя больших усилий, улучшает безопасность парковки и движения задним ходом. Если у вас нет навыков самостоятельной работы с автомобилем, подключения электронных устройств, для установки камеры нужно обратиться к опытным специалистам.

avtopribambas.com

Планшет+GPS+камера заднего вида в панель. Часть 2. — бортжурнал Лада 2110 ГУР+Климат+Tурбо 4WD 2001 года на DRIVE2

Камера. место установки

Ну вот сегодня закончил установку планшета в АВТО. Камера заднего вида беспроводная. Подключил тока питание к лампе заднего хода. Ничего сложного. Рамка была загрунтованна в 2 слоя, потом как высох грунт, замыта 1000наждачкой. И выкрашенна в черный цвет. Краска для бамперов. И немного фото. Коментируем! Жмем палец! Фото с телефона. Простите за качество фоток. ФОТО камеры не делал. Закрепил на саморезы на бампер, прям над номером, как раз туда встала вровень. Между двух подсветок номера. Предварительно все швы камеры залил суперклеем, чтоб вода не попадала. Все таки китай, герметичности нет. Вот такой Планшет Заказывал www.aliexpress.com/item/F…ear-camera/656856545.html Поставил экран ограждающий планшет от потока горячего воздуха(холодного) в центральный воздуховод. Сделал из Пластиковой планшетки для документов. встала туда в аккурат. пунктиром обозначенны линии сгиба. надрезал поверхность этого пластика и согнул его легко. ВОТ Не знаю как сделать автовключение при подачи питания. пока кнопочкой включаю. Выключение сделал программой AutomateIt. После пропадания зарядки запускается таймер 3мин, если в течении этих трех минут питание не появилось планшет выключается. THE END.

PSСделал отдельное питание как тут написано! ВСЕ РАБОТАЕТ! www.taker.im/phpBB2/topic…aliexpress/page__st__1040Правда Эти китайские планшеты грешат плохим приемом GPS потому что панель экранирует. Но это тоже лечиться при помощи выносной GPS антенны. Как вылечу этот баг добавлю запись!

Всем БОБРА!

www.drive2.ru

Как к планшету подключить камеру заднего вида?

11.08.2017 | Рубрика: Инструкции по планшетам

Для многих,  парковка является весьма сложным занятием, особенно, если парковочное место значительно меньше стандартов разметки. Именно поэтому многие автолюбители начинают использовать свой планшет в качестве монитора для камеры заднего вида. Преимущество данного решения заключается в отсутствии необходимости покупать дополнительный экран в машину.

Использовать планшет как монитор для камеры заднего вида — весьма практично,однако, если вы хотите знать, как подключить камеру заднего вида к планшету, сначала стоит задуматься о расположении устройства, приняв во внимание его габариты.

Способы подключения планшета к камере

Камеру заднего вида можно без труда подключить к любому планшету на Андроид или Windows следующими способами:

• При наличии USB-разъема у камеры (например, если вы используете веб-камеру), то придется протягивать кабель через салон через и напрямую подключать к планшету с помощью OTG переходника. После подключения, на планшет необходимо установить приложение, с помощью которого можно управлять камерой. Найти его можно в маркете, набрав в поиске «камера заднего вида» или «usb камера»
• Если машина оборудована обычной камерой (не веб, не ip) то вкупе с проводом понадобится и ТВ-тюнер, который поддерживает видео-вход. Он также будет подключаться через OTG переходник. Кстати, выглядит этот переходник вот так:

• Самым простым и быстрым соединением будет подключение по WiFi. Ведь в этом случае провода протягивать не придется. Только вот камера с поддержкой подключения по  вай фай  выйдет недешево. Имеется также и неприятная загвоздка в виде задержки сигнала, в связи с чем, при таком варианте подключения рекомендуется парковаться медленно, смотря в камеру,  и всегда учитывать некоторое время задержки.

В принципе, подключить камеру к планшету не так и сложно. Мы рассказали лишь об общих принципах подключения — подробная инструкция будет для каждого случая своя. Составить ее можно лишь зная модель авто, выбранной камеры, планшета и т.п.

Напишите в комментариях или нашей группе вконтакте, о том, для какой машины и планшета нужна инструкция — постараемся сделать.

(1767)

Поделиться с друзьями:

www.lumias.ru

Поделиться:

• Предыдущая записьКак подключить обд2 через блютуз на Андроид?
• Следующая записьКак подключить джойстик к Андроиду?

×

Рекомендуем посмотреть

Adblock
detector

Как подключить камеру заднего вида к головному устройству

Как подключить камеру заднего вида к головному устройству ?

Установка камеры заднего вида — отличный способ повысить безопасность вашего автомобиля. Независимо от того, выезжаете ли вы с места для парковки или заезжаете на него, наблюдение за тем, что находится позади вас, может помочь вам избежать несчастных случаев. И если вы когда-нибудь окажетесь в чрезвычайной ситуации, наличие резервной камеры может спасти вам жизнь.

В большинстве случаев люди думают, что подключить камеру заднего вида к головному устройству сложно. Это довольно просто, если у вас есть подходящие кабели и вы знаете, какие порты использовать. Ниже приведено краткое руководство по подключению камеры заднего вида к головному устройству.

Содержание

Как подключить резервную камеру к головному устройству

Инструменты для установки

Вам понадобится несколько инструментов, чтобы выполнить работу правильно. К ним относятся:

• Отвертка (для снятия панелей и винтов)
• Щипцы для зачистки проводов (для обрезки и зачистки проводов)
• Изолента (для склеивания соединений)
• Дрель и сверла (для проделывания новых отверстий) )
• Мультиметр

Имея под рукой все эти инструменты, вы сможете установить камеру заднего вида практически в любом автомобиле.

Выберите место для установки камеры заднего вида

Лучшее место для установки камеры заднего вида — сзади автомобиля, возле номерного знака. Это место дает вам лучший обзор того, что находится позади вас при резервном копировании.

Установка камеры заднего вида

Начните с уборки рабочего места и разложите инструменты и материалы. Это поможет сделать работу более гладкой.

С помощью дрели проделайте отверстие в выбранной области для установки камеры. Прежде чем сверлить, проверьте, что находится на другой стороне панели, чтобы не повредить ее.

Протяните кабель снаружи автомобиля внутрь через только что проделанное отверстие.

Теперь камера заднего вида приведена в порядок.

Следующим шагом будет придание ему силы. Фонарь заднего хода — лучший вариант, так как он загорается только тогда, когда автомобиль движется задним ходом. Вам нужно будет найти положительный провод и отрицательный провод. Чтобы проверить вашу схему, вам понадобится мультиметр.

Чтобы измерить напряжение постоянного тока, установите мультиметр на соответствующую настройку, а затем подключите провода к каждому из проводов.

Когда ваш автомобиль движется задним ходом, вы должны увидеть около 12 вольт. Если мультиметр показывает отрицательное значение, полярность обратная, и вам нужно поменять местами выводы.

Как только вы нашли положительный и отрицательный провода, вы можете выполнить подключение.

Для этого конкретного соединения мы будем использовать метод военного сращивания. Это включает в себя зачистку провода, проделывание отверстия в жилах, чтобы разделить их, и взятие провода от резервной камеры, в данном случае нашего положительного красного провода, и вставку его через разделенные медные жилы, скручивая его вокруг провода. Затем нам нужно изолировать его с помощью скотча.

Теперь, когда мы подключили положительный провод, нам нужно повторить этот шаг для заземления.

Подключение камеры заднего вида к головному устройству

Подключение камеры заднего вида к головному устройству

Теперь, когда наш видеокабель проложен до передней части автомобиля, нам нужно подключиться к головному устройству. Если вам нужна максимально чистая установка, используйте оригинальную заводскую проводку для вашего автомобиля.

Найдите видеовход и обратный провод на задней панели головного устройства. В этом конкретном случае у нас есть желтый видеовход RCA и красный провод для нашего обратного триггера. Теперь, когда у нас есть провода видео и обратного триггера, идущие к задней части нашего головного устройства, мы можем выполнить соединения.

Подключите один конец видеокабеля к видео входу на задней панели головного устройства, затем возьмите другой конец и подключите его к нашей резервной камере.

Теперь для проводки реверса мы будем использовать стыковой разъем. Зачистите оба конца провода и вставьте их в разъем. Обожмите разъем, пока он не будет туго затянут, и закрепите соединение лентой, чтобы убедиться, что оно надежно. На этом установка вашей камеры заднего вида будет завершена!

Проверка камеры заднего вида

Теперь, когда у нас есть соединения, мы можем протестировать их, чтобы убедиться, что все работает правильно. Включите задний ход, и вы должны увидеть изображение с камеры заднего вида на дисплее головного устройства. Вы можете закончить, заклеив скотчем и закрепив все свободные провода, если все работает отлично.

И все! Теперь вы установили камеру заднего вида.

P.S.: Если вы ищете новую автомобильную стереосистему с камерой заднего вида, обратите внимание на эту статью.

Видеоруководство о том, как подключить камеру заднего вида к головному устройству

Советы по устранению неполадок

• Проверьте все соединения, чтобы убедиться, что они затянуты и надежны.
• Убедитесь, что кабель питания подключен к правильному проводу.
• Если на вашем головном устройстве нет входа AUX, вы можете попробовать подключить видеокабель к входу DVD-плеера.
• Если вы по-прежнему не можете заставить камеру заднего вида работать, обратитесь к руководству по эксплуатации вашего автомобиля или обратитесь за помощью к профессионалу.

Как подключить беспроводную камеру заднего вида к головному устройству

Хотя в настоящее время в большинстве автомобилей есть камера заднего вида, ее легко установить, если ее нет. Беспроводная камера заднего вида настраивается быстрее всего, так как не требует проводки. Вот как подключить беспроводную камеру заднего вида к головному устройству:

Шаг 1. Установите камеру.

Первым шагом является установка камеры в месте, обеспечивающем беспрепятственный обзор пространства вокруг вашего автомобиля. Идеальное место обычно позади автомобиля, рядом с номерным знаком.

Шаг 2: Подсоедините передатчик.

Затем вам нужно прикрепить беспроводной передатчик к камере, и это обычно включает ввинчивание передатчика в крепление камеры.

Шаг 3: Мощность плагина.

Затем передатчик необходимо подключить к источнику питания, что обычно достигается путем подключения его к проводке резервного освещения автомобиля.

Шаг 4: Соедините передатчик и приемник.

После включения передатчика его необходимо соединить с приемником, и обычно это можно сделать, нажав кнопку на каждом устройстве.

Шаг 5: Установите приемник.

Последним шагом является удобная установка приемника внутри автомобиля. Лучшее место часто рядом с головным устройством. Как только приемник будет на месте, вы сможете увидеть изображение с камеры на дисплее головного устройства.

Шаг 6: Подключите ресивер к головному устройству.

Последним шагом является подключение ресивера к головному устройству, что обычно выполняется путем подключения вспомогательного входа головного устройства. Как только все будет подключено, вы сможете увидеть изображение с камеры на дисплее вашего головного устройства.

Видеоруководство о том, как подключить беспроводную камеру заднего вида к головному устройству

Часто задаваемые вопросы

Где я могу подключить питание к своей камере заднего вида?

Первое, что вам нужно сделать, это найти источник питания для вашей камеры. Прикуриватель в большинстве автомобилей обеспечивает питание для подключения кабеля питания камеры к прикуривателю. Если в вашем автомобиле нет прикуривателя, вы можете подключиться к электрической системе автомобиля. Для этого вам нужно проконсультироваться с профессионалом, так как это не то, что должен делать кто-то без опыта.

Если у вас есть источник питания для камеры, вам необходимо подключить видеокабель от камеры к головному устройству. Головное устройство — это экран дисплея в вашем автомобиле, который показывает радио, навигацию и т. д. На задней части головного устройства будет место с надписью «video in» или что-то подобное. Подключите к этому входу видеокабель от камеры.

Куда подключать обратный провод?

Подключить камеру заднего вида к головному устройству можно двумя способами. Первый — подключение провода питания к фонарю заднего хода, а второй — подключение к 12-вольтовой аккумуляторной батарее автомобиля.

Если вы подключаете провод питания к фонарю заднего хода, вам необходимо снять узел заднего фонаря, чтобы получить доступ к проводам. Когда у вас будет доступ к проводам, вам нужно будет определить провод, который питает задний фонарь, и соединить его с проводом питания камеры.

Если вы подключаетесь к 12-вольтовой аккумуляторной батарее автомобиля, вам необходимо снять отрицательную клемму с аккумулятора, чтобы предотвратить искрение. Как только отрицательная клемма удалена, вы можете соединить провод питания с любым положительным проводом, подключенным к аккумулятору.

После подключения провода питания необходимо подключить провод заземления к металлической поверхности автомобиля, убедившись, что камера имеет надлежащее заземление.

После подключения проводов питания и заземления можно подключить видеопровод к видеовходу на головном устройстве. После подключения провода вы должны увидеть изображение с камеры на дисплее головного устройства.

Как установить камеру заднего вида на внедорожник?

Первым делом нужно снять узел заднего фонаря, чтобы получить доступ к проводам. Когда у вас будет доступ к проводам, вам нужно будет определить провод, который питает задний фонарь, и соединить его с проводом питания камеры.

Если вы подключаетесь к 12-вольтовой аккумуляторной батарее автомобиля, вам необходимо снять отрицательную клемму с аккумулятора, чтобы предотвратить искрение. Как только отрицательная клемма удалена, вы можете соединить провод питания с любым положительным проводом, подключенным к аккумулятору.

После подключения провода питания необходимо подключить провод заземления к металлической поверхности автомобиля, убедившись, что камера имеет надлежащее заземление.

После подключения проводов питания и заземления можно подключить видеопровод к видеовходу на головном устройстве. После подключения провода вы должны увидеть изображение с камеры на дисплее головного устройства.

Можно ли установить камеру заднего вида в любую машину?

Камеры заднего вида могут быть установлены в любом автомобиле при наличии источника питания и места для установки камеры. Самая сложная часть процесса установки — это прокладка силового кабеля от камеры к головному устройству, для этого необходимо просверлить отверстие и провести провод через моторный отсек или под автомобилем. Если вам неудобно это делать, мы рекомендуем доставить ваш автомобиль к профессиональному установщику.

Как установить камеру заднего вида без дрели?

Если вы хотите установить камеру заднего вида без сверления, вы можете использовать несколько различных методов. Вы можете использовать клей или двусторонний скотч, чтобы прикрепить камеру к своему автомобилю, или приобрести беспроводную камеру заднего вида, которая не требует установки.

Установка камеры заднего вида — отличный способ повысить безопасность в дороге. Прочтите несколько советов, если вы не знаете, как установить камеру заднего вида без сверления отверстий.

Клейкая или двухсторонняя лента:

Если вы не хотите сверлить автомобиль, вы можете использовать клей или двусторонний скотч для крепления камеры. Этот метод, как правило, очень прост и требует всего несколько минут. Очистите поверхность автомобиля, к которой вы будете прикреплять камеру, затем снимите защитную пленку с ленты и прикрепите камеру на место.

Беспроводная камера заднего вида:

Другой вариант — приобрести беспроводную камеру заднего вида. Эти камеры вообще не требуют установки. Прикрепите их к задней части автомобиля, и они передают изображение по беспроводной связи на дисплей внутри автомобиля. Это отличный вариант, если вам неудобно сверлить свой автомобиль или арендовать автомобиль и не можете внести какие-либо постоянные изменения.

Последнее сообщение –

• Как подключить автомобильную магнитолу к аккумулятору 12 В?
• Как установить камеру заднего вида
• Как избавиться от шума двигателя в автомагнитоле?
• Как настроить автомобильную стереосистему для получения наилучшего качества звука Автомобильная радиокамера Android 2Din

  Характеристики:

  3 ГБ 32 ГБ

  НОВАЯ ОБНОВЛЕННАЯ ВЕРСИЯ С Встроенным CarPlay

  1. FM-радио
  2. Поддержка чтения U-дисков (аудио/видео 5 5 9,05 Bluetooth/изображение) 3902 Аудиовыход RCA можно подключить к сабвуферам
  5. Функция камеры заднего вида
  6. Видеовход
  7. Оригинальная функция обучения автомобильному рулевому колесу
  8. Поддержка подключения к регистраторам Android
  9. Wi-Fi доступ в Интернет
  10. GPS-навигация

  11. Мобильная связь (для iOS/Android)

  12. Поддержка установки приложения
  13. Отображение скорости движения



  Технические характеристики :

  Напряжение: ОС Android 12V Stereo 50 GPS
  с навигацией 9.1
  Программное решение: MTK G50
  Модель экрана: 7 дюймов HD
  Размер экрана: 7 дюймов
  Разрешение экрана: 1024*600
  Размер панели: 178*102 мм/7,01*4,01″
  Подсветка панели: белый свет
  Размер упаковки: 200 * 113*170 мм/7,87*4,45*6,69″ (коробка kcraft)
  Глубина хоста: 55 мм/2,17″
  Мобильная связь: Поддержка (для iOS/Android)
  GPS-навигация: поддержка
  Радиодиапазон: FM
  Радиочип: QN8035
  Языки: индонезийский / малайский / чешский / датский / немецкий / английский / испанский / филиппинский / французский / хорватский / итальянский / латышский / литовский / венгерский / голландский / норвежский (букмол) / польский / португальский / румынский / словацкий / финский / шведский / вьетнамский / турецкий / греческий / болгарский / русский / украинский / иврит / урду / арабский / персидский / хинди / бенгальский / тайский / кхмерский / корейский / китайский / традиционный китайский / японский
  Мощность: 60 Вт
  Рабочая температура: -10~60°C
  Обратное изображение: Поддержка (камера опционально)
  Функция напоминания о торможении: поддержка
  Управление рулевым колесом: поддержка
  Модель Bluetooth: Версия 4. 0
  Чип усилителя: TDA7388
  Радиочастота: FM 87,5~108 МГц
  Видеовыход: Да
  Дублирование экрана: Поддержка
  Встроенная автономная карта: Да
  Беспроводной Wi-Fi: Поддержка
  Пульт дистанционного управления: нет
  Контроллер рулевого колеса: нет
  Кнопка сброса: Да
  Кнопка: сенсорная кнопка
  Введение терминала RCA: 2 канала аудиовыхода, 2 канала аудиовхода, 2 канала видеовхода, 1 канал обратного входа, 1 канал видеовыхода
  Функция DVR: поддержка
  Функция DAB: нет
  Функция OBD: нет
  Функция ТВ: нет
  Модель движения DVD: нет
  4G/3G: нет
  Замена логотипа: поддержка
  Поддерживаемые аудиоформаты: MP3/WMA/WAV/APE/FLAC
  Поддерживаемые форматы видео: RM/RMVB/AVI/MP4/MKV/ 3GP
  Поддерживаемые форматы изображений: JPG

  Подсказки:
  1. Двусторонний двусторонний отвод тепла, более прочный.
  2. При использовании навигации необходимо сначала определить местоположение, выполнить поиск спутников, импортировать карты, чтобы использовать их в обычном режиме.
