Пайка шлейфа дисплея: Как спаять шлейф в случае его разрыва и восстановить поврежденные дорожки

Как запаять шлейф телефона

Dec Log in No account? Create an account. Remember me. Facebook Twitter Google.

Поиск данных по Вашему запросу:

Как запаять шлейф телефона

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как отремонтировать пленочный шлейф
• как паять шлейф ?
• Пайка поврежденных дорожек гибкого шлейфа
• Руководство по ремонту гибких шлейфов (ноутбука, телефона, матрицы и др)
• Ремонт шлейфа мобильного телефона в Киеве
• NOKIA1800 чем паять шлейф дисплея
• Ремонт пленочных шлейфов своими руками
• Ремонт пленочных шлейфов своими руками
• Как паять дисплеи на шлейфе (ЛЕГКИЙ СПОСОБ)
• Как паять шлейф?

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: РЕМОНТ ДЛЯ ПОДПИСЧИКА: Сгнил шлейф тачскрина / Смартфон Билайн Смарт

Как отремонтировать пленочный шлейф

Хотите удалить все недавние запросы на поиск? Для вас Обзор. Все недавние результаты поиска будут удалены. Отмена Удалить. Развернуть на весь экран. Если экран разбит и не нужен больше, то его можно сдуть феном. А если нужно сохранить дисплей, его также можно сдуть горячим воздухом предварительно закрыв металлической пластиной хотя вероятность его повредить существует. В этом уроке я показал как отпаять дисплей легко и безопасно. По такому принципу отпаиваются дисплеи Samsung, Motorola, Fly, и многие другие.

Просматривать другие видео. Воспроизводится далее Как выиграть в казино Легкий способ Exclusive. Как удалить Search с компьютера лёгкий способ. Лёгкий способ как заработать деньги сидя дома. Christian Goodwin. Как попасть за карту Watch Dogs. Лёгкий способ. Korbin Crew. Как раздавать WiFi с ноутбука средствами Windows. Самый легкий способ. Venita Crisp. Рецепты приготовления от Натальи. Sony Xperia SP C не работает дисплей,замена фильтра. Как экономно чистить жало паяльника как очистить паяльник от припоя.

Лёгкий способ похудеть. Feja Onna. Уснишка Лёгкий способ успокоить ребёнка. Успешный Александр. Легкий способ выучить цифры на английском языке развивающие мультфильмы и песенки для малышей!

Маска-скраб из соды от прыщей. Быстрый и легкий способ удаления прыщей на лице. Теперь я просто обожаю чистить рыбу! Легкий и быстрый способ очистить рыбку от чешуи. Теперь тебе не надо будет мыть всю. СOOL video. В тренде К звёздам. Ad Astra: Antenna. IVA — Movie Extras. Space monkey. Daily Breaking News. Ad Astra: Mayday Call. Избранные каналы.

как паять шлейф ?

Регистрация Вход. Ответы Mail. Вопросы — лидеры Задача по физике 1 ставка. Провод КСПВ, вопрос к электрикам 1 ставка.

Валерий Гончаренко продолжает делиться своим опытом. В нашей с ним переписке, я просил.

Пайка поврежденных дорожек гибкого шлейфа

Как правильно паять полевики? Из десятка три в утиль. Один из трех, правда, как-то странно ушел — сопротивление закрытого Как паять smd компоненты? Как научиться правильно паять? Не знал куда написать,но хочу научиться паять цифровую технику. Как паять Flip Chip? Добрый день. Как паять DPAK паяльником? А точнее, как припаять его большой пад?

Руководство по ремонту гибких шлейфов (ноутбука, телефона, матрицы и др)

Необходимость в восстановлении нарушенного шлейфа из нескольких проводов или дорожек чаще всего возникает в случаях, когда устройство или гаджет по той или иной причине были повреждены. Это может произойти из-за попадания влаги внутрь прибора или нарушения контакта вследствие неаккуратного обращения с имеющимися соединениями. Усугубляет ситуацию то, что полностью заменить гибкую ленту из проводов не всегда представляется возможным если только не обратиться в специализированную мастерскую с просьбой подыскать подходящие для гаджета запчасти. Именно по этой причине может потребоваться самостоятельная пайка шлейфа матрицы телефона, ноутбука, телевизора или другого прибора. Ремонт восстановление нарушенных соединений имеет смысл лишь тогда, когда невозможно найти замену повреждённой ленточке или отдельным контактным сборкам.

Доброго времени суток, дорогие пикабушники! Потихоньку реставрирую планшет нашей любимой пикабушницы Gondurasyanka , потом отдельным постом выложу.

Ремонт шлейфа мобильного телефона в Киеве

Пошаговое руководство по самостоятельному ремонту гибких шлейфов электронной аппаратуры. Перечислены необходимые инструменты и материалы, также дано описание всех этапов работ. Многожильные гибкие шлейфы нашли широкое применение и используются в высокотехнологичных устройствах и электронных бытовых приборах. ВЫ можете произвести восстановление подобных шлейфов самостоятельно. Практически всё верно, за исключением, применения в таком деликатном деле спиртоканифоли.

NOKIA1800 чем паять шлейф дисплея

Ваши права в разделе. Вы не можете начинать темы Вы не можете отвечать на сообщения Вы не можете редактировать свои сообщения Вы не можете удалять свои сообщения Вы не можете голосовать в опросах Вы не можете добавлять файлы Вы можете скачивать файлы. Ericsson T28 world нет сети. HTC One Mini шлейф кнопки блокировки. Lg B не видит сеть. Motorola C

Имеется дисплей от телефона, но как я ни старался припаять к нему проводки все четно. Шаг мм. Пробовал и самый маленький.

Ремонт пленочных шлейфов своими руками

Как запаять шлейф телефона

Хотите удалить все недавние запросы на поиск? Для вас Обзор. Все недавние результаты поиска будут удалены.

Ремонт пленочных шлейфов своими руками

Необходимость в восстановлении нарушенного шлейфа из нескольких проводов или дорожек чаще всего возникает в случаях, когда устройство или гаджет по той или иной причине были повреждены. Это может произойти из-за попадания влаги внутрь прибора или нарушения контакта вследствие неаккуратного обращения с имеющимися соединениями. Усугубляет ситуацию то, что полностью заменить гибкую ленту из проводов не всегда представляется возможным если только не обратиться в специализированную мастерскую с просьбой подыскать подходящие для гаджета запчасти. Именно по этой причине может потребоваться самостоятельная пайка шлейфа матрицы телефона, ноутбука, телевизора или другого прибора. Ремонт восстановление нарушенных соединений имеет смысл лишь тогда, когда невозможно найти замену повреждённой ленточке или отдельным контактным сборкам.

Самое подробное описание: ремонт пленочных шлейфов своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе. Для соединения движущихся элементов с электронной начинкой устройства применяют плоские шлейфы.

Как паять дисплеи на шлейфе (ЛЕГКИЙ СПОСОБ)

Здравствуйте, имеются два китайских планшета на обоих перегнуты шлейфы. На первом скриншоте шлейф работает если не загибать, на втором вообще не работает, даже были искорки на месте изгиба. Шлейфы закреплены прямо под экран и выпаять от туда не могу. Маленький опыт в пайке есть. Боюсь по плавить сам шлейф. Возможно ли восстановить шлейф, соединив проводки с помощью припоя и покрыть паяльной маской?

Как паять шлейф?

Для соединения движущихся элементов с электронной начинкой устройства применяют плоские шлейфы. Во время эксплуатации такие шлейфы могут переламываться, и контакт отходит или про-. Но… щлейф — шлейфу рознь.

Пайка шлейфа матрицы телевизора Samsung

Пайка шлейфа матрицы телевизора Samsung

Телевизор перестал показывать изображения, есть дефекты картинки, которые мешают комфортному просмотру – приносите его в сервисный центр. Пайка или замена матрицы Samsung проходит после бесплатной диагностики, делаем ремонт по доступной стоимости и без задержки указанных сроков. Для починки есть весь набор необходимого оборудования.

Полосы на LCD мониторе, искажения или отсутствие изображения могут свидетельствовать о неисправности соединительного кабеля, который подключает экран к материнской плате устройства. Возможно, шлейф отошел или поврежден, и нужно провести деликатную разборку с последующим восстановлением ТВ устройства. Такое сложно сделать в домашних условиях, тем более, не следует доверять починку неопытным мастерам и непроверенным мастерским. Лучше быть уверенными в результате и обращаться к узкоспециализированным инженерам нашего сервиса. Оперативно найдем поломку и устраним ее, при этом вы получаете официальную гарантию на проведенное восстановление.

Замена шлейфа матрицы Samsung

О неисправности ЖК дисплея говорят следующие симптомы:

• мерцание с постоянной или переменной интенсивностью;
• во время просмотра передач появляется рябь;
• пятна геометрической формы, вертикальные, горизонтальные полосы.

Также жидкокристаллический дисплей мог полностью выйти из строя и вовсе не показывать изображение. Чаще всего замена шлейфа матрицы телевизора Самсунг требуется после сильного удара по корпуса, падения, физического повреждения устройства. Это провоцирует обрыв хрупких контактных групп. Кроме того, могла произойти внутренняя коррозия устройства, которую спровоцировало попадание капель воды, из-за чего на внутренних контактах и дорожках платы запустились окислительные процессы. Происходит это, как правило, после протирки телевизора Samsung влажной тряпкой. Особенно ситуацию усугубляет попадание химического раствора.

Как только с электроникой возникли проблемы, пользователи начинают искать решение проблемы на форумах, пытаясь найти причину, а затем самостоятельно починить любимую технику. Однако без специализированного сервисного оборудования и при отсутствии практических навыков это только усугубляет ситуацию, что приводит к удорожанию последующего восстановления. Поэтому, обнаружив неисправность, не спешите решать ее сами – сразу обращайтесь в наш сервисный центр.

Проводим профессиональный ремонт матрицы Smart TV, замена шлейфа в телевизорах Самсунг проходит в стерильных условиях, ее осуществляют опытные мастера, которые не раз восстанавливали фирменную технику. Не усложняйте починку и не поднимайте ее стоимость самовольным вмешательством – оставляйте заявку на сайте или по телефону.

Профессиональное обслуживание фирменной техники

Перед тем, как провести ремонт шлейфа матрицы в Смарт ТВ, устройство необходимо доставить в сервис. Можно не таскаться с громоздкой техникой и заказать услугу курьерской службы. Для этого при заявке укажите адрес или ближайшую остановку общественного транспорта, чтобы в назначенный час подъехал наш сотрудник и забрал электронику к сервисным инженерам для проведения ремонтной процедуры.

После того, как телевизор Samsung попал к мастерам, сразу начинаем его осматривать. Бесплатную диагностику осуществляем два раза – до и после восстановления для проверки качества выполненной работы. Деликатно руками снимаем крышку, для этого используем подручные инструменты. Открыв доступ к материнской плате и шлейфам, проверяем их состояние, при необходимости проводим чистку от нагара и налета, которые появился в результате окисления.

Определив источник проблемы и неисправную деталь, звоним клиенту и озвучиваем сроки починки и стоимость работ. Пайка шлейфа матрицы Самсунг выполняется опытным специалистом, который деликатно возвращает ТВ устройство к прежней исправной работе. Затем полученный результат проверяется в отделе контроля по качеству.

Гарантия на услуги сервиса

В целом, работа проходит по отлаженному алгоритму:

• электроника попадает в сервис, где тщательно ее диагностируем и определяем поломки;
• согласуем с клиентом конечную цену со сроками;
• выполняем профессиональный ремонт телевизора Samsung;
• проверяем результат в отделе по качеству и выдаем официальную гарантию на проведенные работы.

Узкоспециализированные сервисные инженеры чинят фирменную технику без выходных, праздничных дней. Заявки на обслуживание принимаются круглосуточно. Обратиться к нам за помощью можно в режиме онлайн, достаточно оставить обращение или заказать обратный звонок менеджеров. Также звоните по указанному телефону: ответим на возникшие вопросы и поможем составить заявку.

Как вручную припаять ЖК-разъем FPC/FFC?

3 января 2020 г.
Тони Сонг

Посмотрим правде в глаза, полноцветные TFT-дисплеи — это круто, и добавление одного из них в ваш проект мгновенно сделает ваш проект крутым. Проблема для любителей заключается в том, что они поставляются с гибкими плоскими разъемами, известными как разъемы FPC или FFC. Они предназначены для пайки на печатной плате с помощью устройства «горячего стержня», которое прижимается ко всем контактам одновременно, мгновенно припаивая их к плате. Хорошо, если он у вас есть.

Помощь рядом. На ebay есть много поставщиков, которые продадут вам небольшой TFT, уже соединенный с печатной платой, с разъемом FPC, разбитым на 2,54-мм DIP-разъем. Если они удовлетворят ваши потребности, то купите их, и вы сэкономите себе много работы.

Но что, если панель, которую вы хотите, поставляется только «голой», или, возможно, вы хотите управлять сигналами напрямую, как вам придется делать, если вы хотите передавать на нее потоковое видео. Если вы попадаете в эти категории, вам придется самостоятельно заняться разъемом FPC, и я покажу вам, как это сделать.

Список деталей

• ◇   ЖК-дисплей TFT с разъемом FPC.
• ◇   Плата для пайки.
• ◇   Паяльник с насадкой 1 мм или меньше.
• ◇  Электроизоляционная лента.
• ◇   Припой, флюс и фитиль.
• ◇   Мощное увеличительное стекло или стереомикроскоп.
• ◇   Хотя вам может сойти с рук хорошее увеличительное стекло на подставке, я настоятельно рекомендую вам купить 20-кратный стереомикроскоп. Использование одного из них стало для меня открытием. Это действительно превращает работу с крошечными компонентами в прогулку по парку.

ЖК-дисплей и плата адаптера

Разветвительная плата подходит для различных шагов контактов FPC. Прижав коннектор FPC к плате, я вижу, что у меня шаг 0,8 мм и 37 контактов. В качестве бонуса я вижу, что в каждой клемме пробито очень маленькое отверстие. Это отверстие предназначено для того, чтобы припой вытекал снизу вверх, обеспечивая лучшее соединение.

Мы собираемся использовать технику пайки оплавлением для пайки этого разъема. Идея состоит в том, что мы наносим припой на контактные площадки платы, а затем оплавляем его, чтобы создать соединение. Я был удивлен, как легко это было.

Шаг 1: Флюс для платы

Сделайте себе шпатель из сложенной бумаги и используйте его, чтобы равномерно распределить флюс по всем контактным площадкам, которые вы собираетесь использовать.

Шаг 2: Припаяйте контактные площадки

Вы можете сделать это с помощью паяльника стандартного размера, так как мы будем использовать его сторону, а не наконечник. Однако я собираюсь установить насадку на 1 мм и использовать ее, потому что она мне понадобится позже, и я не хочу ее менять.

Расплавьте приличную каплю припоя на вашем утюге и держите его так, чтобы сторона биты соприкасалась с контактными площадками. Теперь проведите утюгом по всем подушечкам равномерным движением, которое должно занять около 3 секунд, чтобы перемещаться из стороны в сторону.

Хитрость здесь в том, что припой притягивается к контактным площадкам и отталкивается платой между ними. Изучите результаты и, если какая-либо из подушечек была пропущена, снова перетащите утюг, пока не будете довольны.

С помощью лупы или микроскопа осмотрите паяные перемычки между контактными площадками. Если они есть, то подпаяйте перемычку. Когда я это делал, не было паяных перемычек, поэтому мне не нужно было делать какие-либо корректирующие затекания.

Теперь очистите флюс небольшим количеством изопропилового спирта (IPA). IPA дешево доступен в маленьких бутылках, продаваемых как жидкость для очистки объектива камеры.

Шаг 3: Подготовка платы

Мне нужно замаскировать дорожки на плате, которые я не буду использовать, чтобы они не создавали коротких замыканий во время работы. Для этого я использую электроизоляционную ленту.

Маскированные прокладки

Полностью маскированные.

Эта плата адаптера имеет следы на оборотной стороне, которые необходимо замаскировать.

Обратная сторона.

Последнее, что нужно маскировать, — это алюминиевая нижняя сторона TFT-панели.

Шаг 4: Припаяйте разъем DIP

Сейчас самое время припаять разъем DIP на место, потому что вы не сможете легко добраться до него после припаивания разъема FPC.

Вы можете либо купить разъем DIP, соответствующий вашим требованиям по размеру, либо укрепить свою репутацию тайного хакера, обрезав пару разъемов SIP по размеру и склеив их вместе, чтобы получился DIP! Никаких призов за угадывание того, что я сделал…

Шаг 5: Пайка FPC

Теперь самое интересное. Это не должно быть трудным, и вы можете значительно увеличить свои шансы на успех, хорошо подготовившись.

Вам нужно будет сделать это под микроскопом или мощной лупой. Микроскоп будет иметь встроенную подсветку, если вы работаете с лупой, убедитесь, что ваша рабочая зона освещена ярким светом.

Нам нужно найти способ полностью устранить естественную дрожь, которую человеческое тело будет передавать через паяльник, и сделать это со 100% повторяемостью при работе с каждым терминалом. Вот как.

Найдите металлический стержень, на который можно положить горячую часть утюга, ничего не поджигая. Когда горячая часть утюга лежит на стержне, потренируйтесь поворачивать утюг над ним так, чтобы трензель можно было опустить на каждую клемму. Этот метод полностью устраняет естественную дрожь вашего тела, позволяя вам работать так же точно, как если бы вы были роботом. Поверьте мне, моя подготовка к этой операции состояла из пива с карри и трех чашек черного чая с полным содержанием кофеина утром, прямо перед тем, как я начала ее, и у меня был 100% успех с использованием этой техники.

Перед тем, как приступить к соединителю FPC, убедитесь, что вы нанесли тонкий слой флюса на луженые соединители платы. Это поможет припою плавно оплавиться на клеммах FPC.

Работая под микроскопом или лупой, аккуратно совместите разъем FPC с лужеными контактными площадками, убедившись, что он прямой и каждый контакт полностью перекрывает контактную площадку. Не перекрывайте контактную площадку больше, чем длина клеммы, потому что дальше на разъеме могут быть следы, которые могут вызвать короткое замыкание. Держите его вот так одной рукой.

Теперь, держа в другой руке паяльник с чистой насадкой без припоя, поверните металлический стержень, пока не нажмете на первую клемму. Припой под клеммой будет плавиться и пузыриться через крошечное отверстие в клемме. Поднимите утюг и дайте ему установить. Сделайте то же самое для клеммы на другом конце разъема.

Теперь вы можете просто повторить процесс для каждого контакта разъема. Когда вы закончите, вернитесь и проверьте каждый терминал, повторяя процесс нажатия утюгом для любого терминала, который все еще находится над платой — таких всегда будет один или два.

Шаг 6: Заклейте лентой

Клеммы, которые вы только что припаяли, довольно хрупкие, и если их согнуть, они могут легко отломиться. Наш последний шаг — заклеить сустав скотчем, чтобы он не мог согнуться и сломаться.

Отрежьте полоску изоляционной ленты и наклейте ее на соединения.

Готово! Надеемся, что это руководство помогло вам преодолеть любые сомнения относительно возможности ручной пайки этих хрупких разъемов. На самом деле это не так сложно, если хорошо подготовиться.

Блог
Как

кабелей — Клей или пайка?

спросил
2 года 9 месяцев назад

Изменено
2 года, 9 месяцев назад

Просмотрено
3к раз

\$\начало группы\$

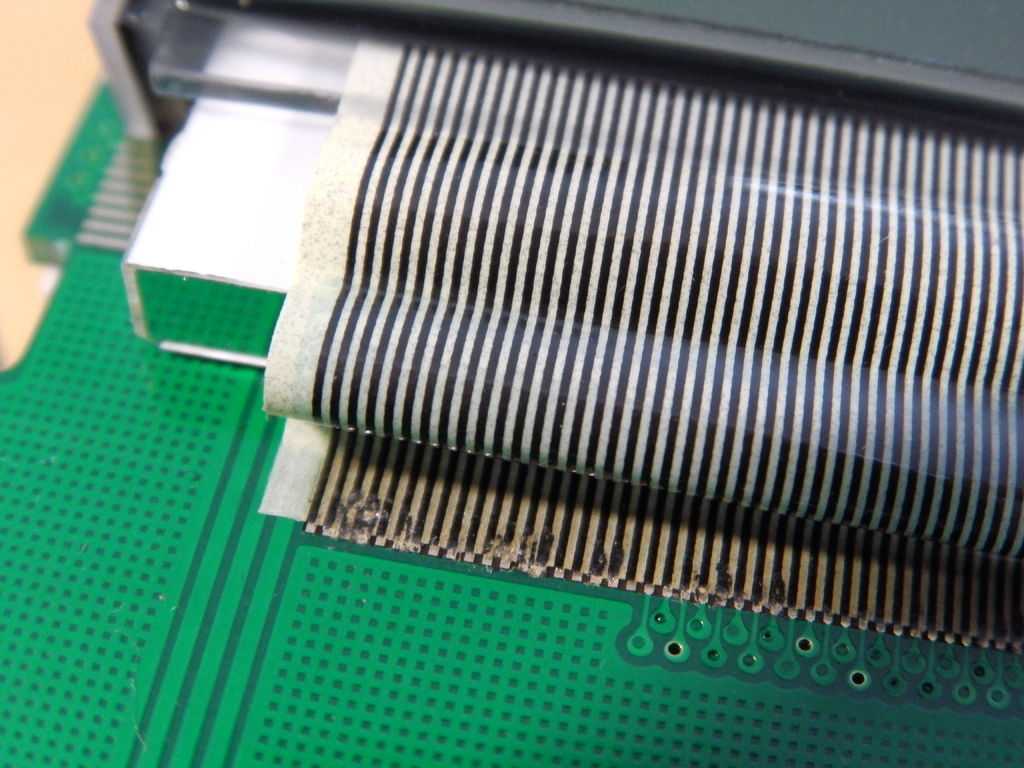

13-контактный кабель, приклеенный к плате, отвалился. Печатная плата предназначена для ЖК-экрана электронной пишущей машинки Canon. Другой конец кабеля подходит к основной плате машины.

Отнес плату и кабель в 2 ремонтные мастерские. Один сказал, что для установления контакта нужен специальный клей; другой сказал, что клей не имеет значения, но кончики штифтов нужно микропаять.

Кто-нибудь может взвеситься? Мне интересно, есть ли простое решение.

PS: Я намерен снять ЖК-экран с машины, чтобы поднять его на уровень глаз. Таким образом, печатная плата ЖК-дисплея не может быть рядом с основной платой.

• пайка
• кабели
• клей

\$\конечная группа\$

1

\$\начало группы\$

Кабель оторвался от первоначально прикрепленных к нему контактов; вы можете видеть, что контакты все еще припаяны к печатной плате.

Отремонтировать существующий кабель практически невозможно; штифты были прикреплены в процессе производства, и невозможно воспроизвести это вручную. Вам придется получить новый кабель от OEM.

Лучше всего на данном этапе полностью заменить плоский гибкий кабель, используя отдельные провода для соединения между двумя платами по одной за раз.

\$\конечная группа\$

16

\$\начало группы\$

Припой для электрического контакта, клей для механической поддержки. Я думаю, что у вас есть более серьезные проблемы, например, как зачистить этот кабель (они не могут быть зачищены), так как все открытые контакты срезаны. Получите новый кабель. Найдите FPC/FFC на сайте Mouser или Digikey и ПРОЧИТАЙТЕ ТЕХНИЧЕСКОЕ ОПИСАНИЕ. Существует множество форм этих кабелей, которые на первый взгляд выглядят одинаково, и не все из них с 13 контактами и одинаковым шагом будут работать здесь. Не знаю, как в ремонтных мастерских этого не заметили.

\$\конечная группа\$

\$\начало группы\$

Все говорят, что шлейф нельзя починить, но это может быть не так.
